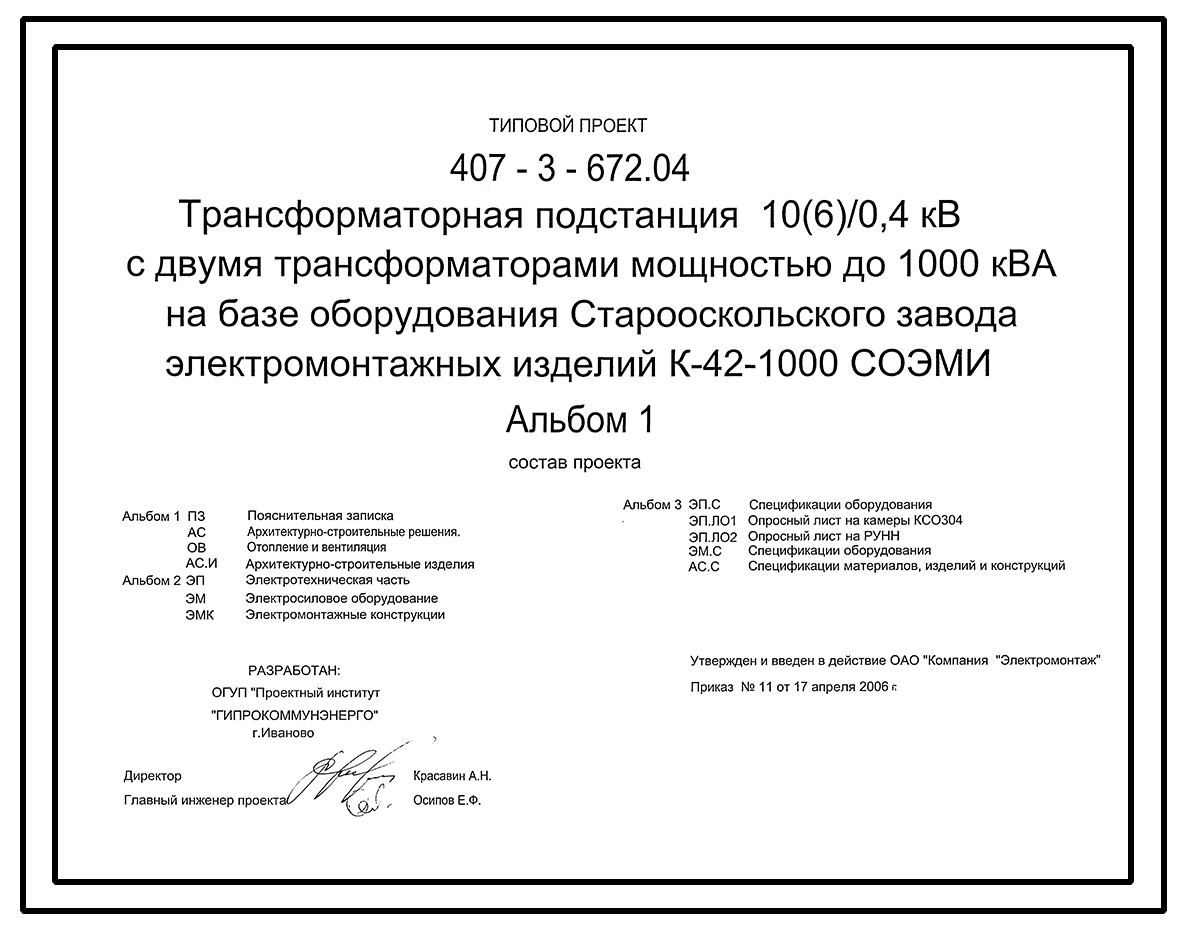

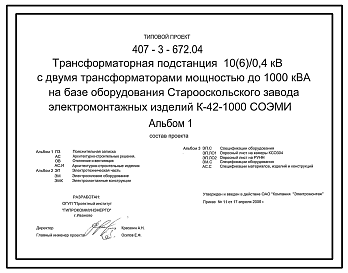

Типовой проект 407-3-672.04 Трансформаторная подстанция 10(6)/0,4 кВ с двумя трансформаторами мощностью до 1000 кВ?А на базе оборудования Старооскольского завода электромонтажных изделий К-42-1000 СОЭМИ

Общие данные

Номер проекта

407-3-672.04

Наименование проекта

Трансформаторная подстанция 10(6)/0,4 кВ с двумя трансформаторами мощностью до 1000 кВ?А на базе оборудования Старооскольского завода электромонтажных изделий К-42-1000 СОЭМИ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Изменение N 1 Кирпич и камни керамические. Технические условия (не действует на территории РФ)
ГОСТ 30379-95/ГОСТ Р 50009-92 Совместимость технических средств охранной, пожарной и охранно-пожарной сигнализации электромагнитная. Требования, нормы и методы испытаний на помехоустойчивость и индустриальные радиопомехи (не действует на территории РФ)
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки

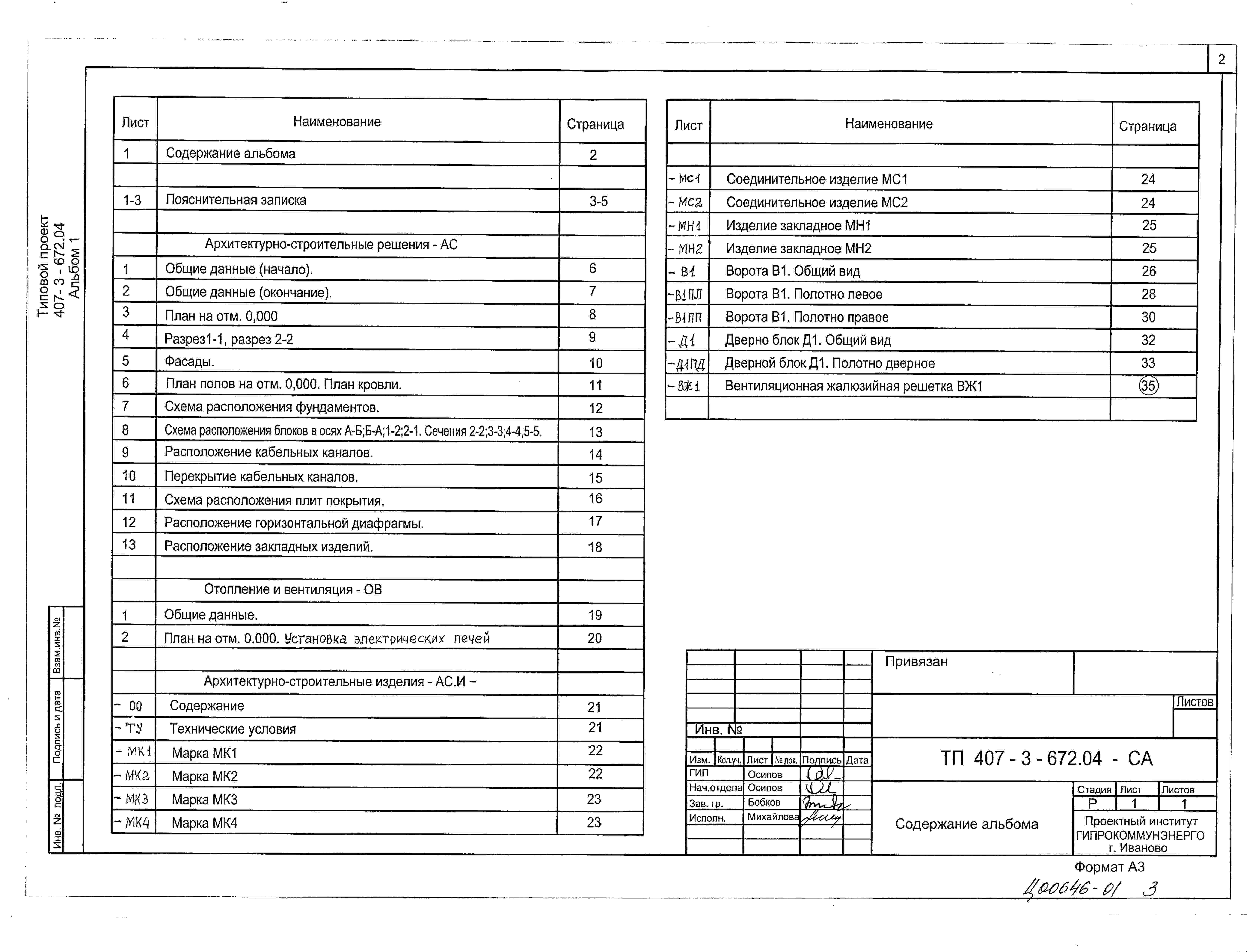

Состав проекта
Номер альбома
Наименование
Состав альбома

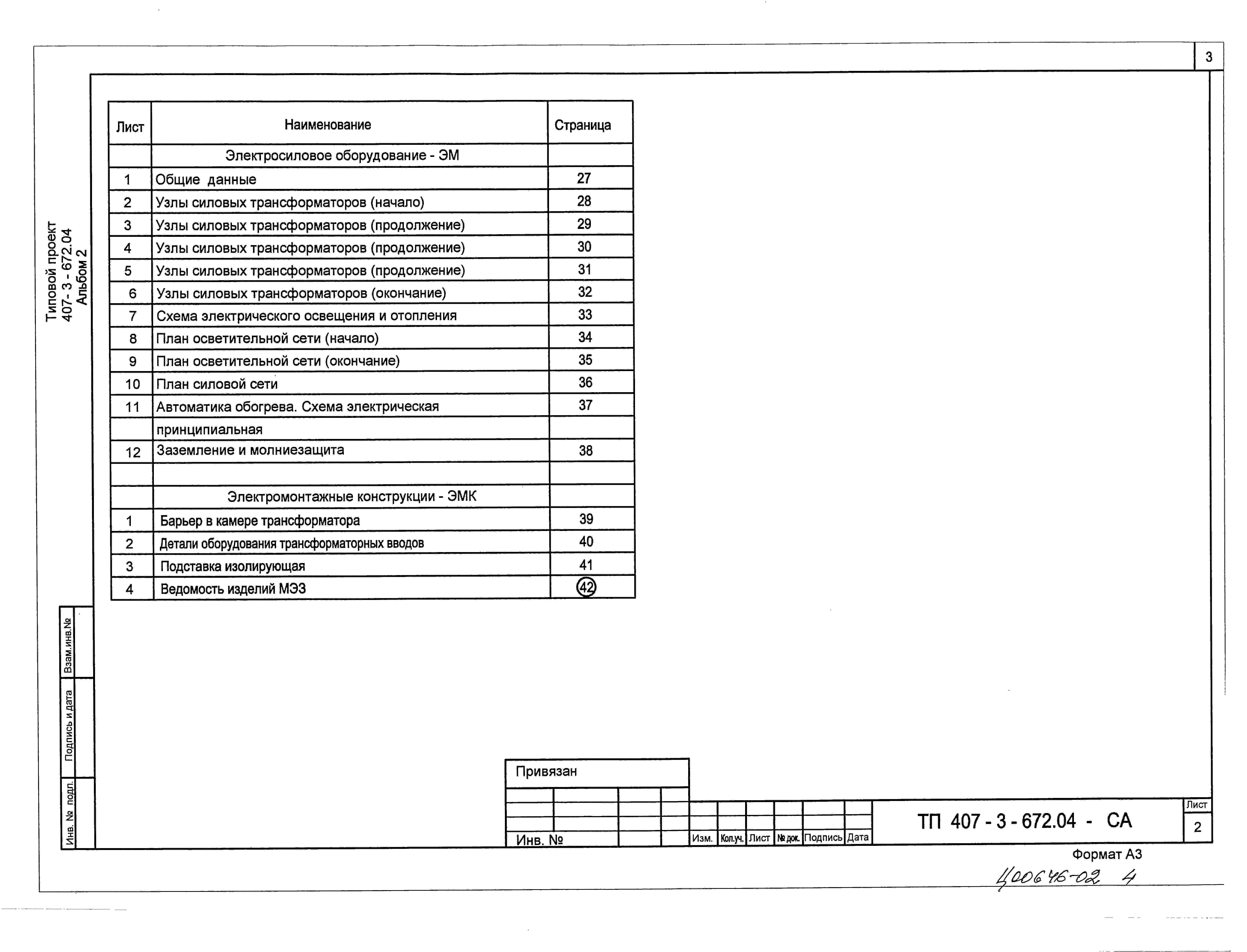

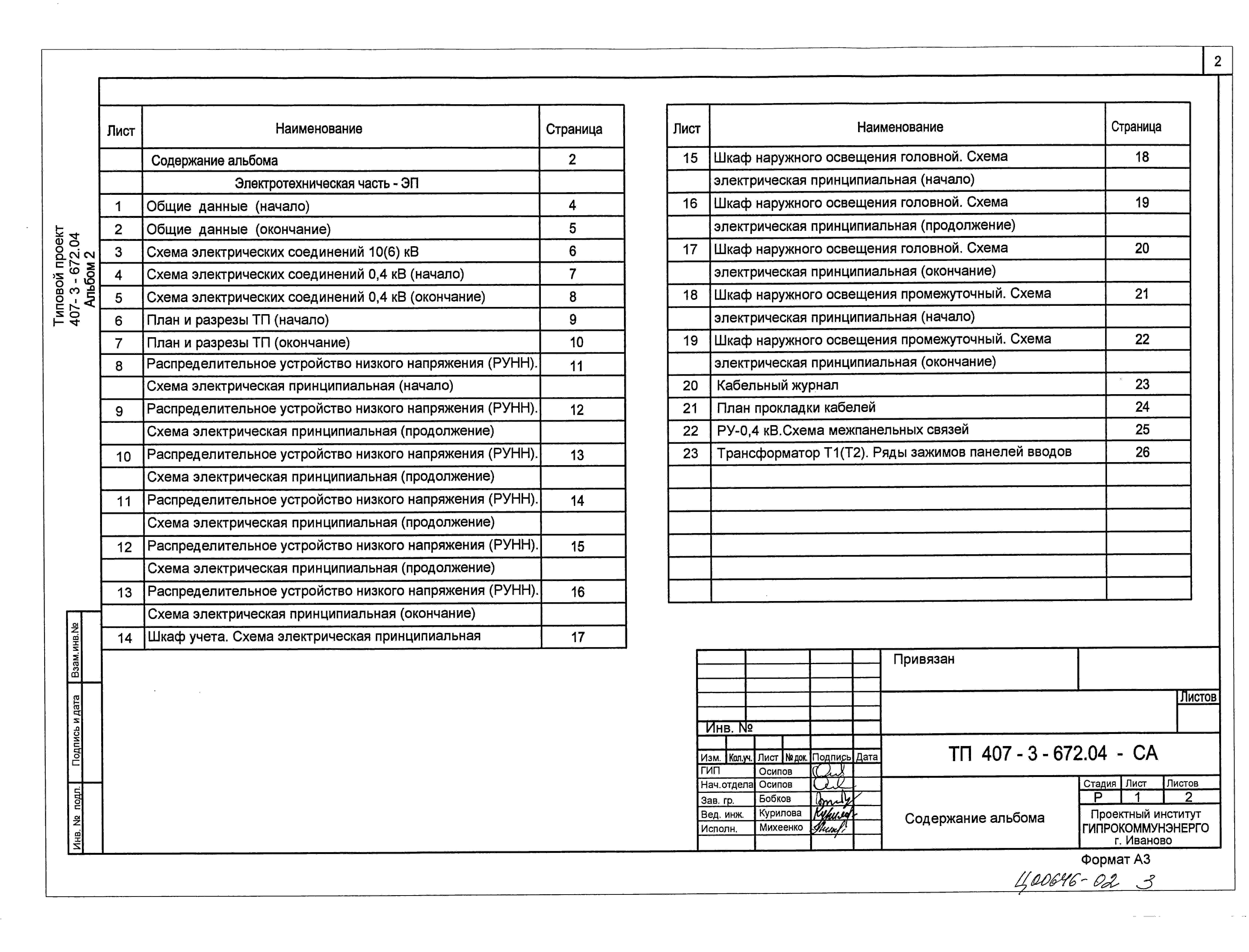

Альбом 2
Электротехническая часть. Электросиловое оборудование. Электромонтажные конструкции
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Спецификации оборудования. Опросный лист на камеры КСО304. Опросный лист на РУНН. Спецификации оборудования. Спецификации материалов, изделий и конструкций
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Трансформаторная подстанция 10(6)/0,4 кВ с двумя трансформаторами мощностью до 1000 кВА на базе оборудования завода электромонтажных изделий К-42-1000.

СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ЗАПОЛНЕНИЯ ПРОЁМОВ

1. Ворота В1

2. Дверной блок Д1

3. Жалюзийная решетка ВЖ1

СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ПЕРЕМЫЧЕК

1. ЗПП27-71

2. 2ПП14-4

3. 1ПБ10-1

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ

1. Камера трансформатора

2. Помещение РУ 0,4 кВ (РУНН)

3. Помещение РУ 10 (6) кВ (РУВН)

ЭКСПЛИКАЦИЯ ПОЛОВ

Железнение из цемента М500.

Подстилающий слой бетон класса В7.5.

Грунт основания

Исходные данные.

Настоящий типовой проект трансформаторной подстанции (ТП), выполнен на основании задания на проектирование.

Типовой проект разработан для применения в районах со следующими природно-климатическими условиями:

- расчетная зимняя температура наружного воздуха: -300С;

- нормативное значение ветрового давления -0,23 кПа (23кгс/м2);

- нормативное значение веса снегового покрова -1,8кПа (180 кгс/м2);

- сейсмичность не выше 6 баллов;

- грунты основания мелкие пески, непучинистые, непросадочные со следующими нормативными значениями характеристик:

fн=280; Е=18 МПа (180 кгс/см2); р=1,8 т/м3; уg=1,0;

- грунтовые воды отсутствуют.

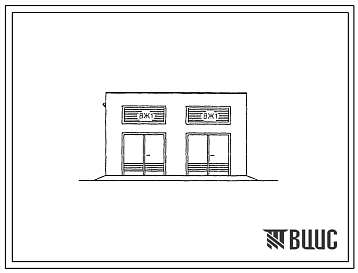

Объемно-планировочные и конструктивные решения.

В отдельно стоящем здании ТП размещаются помещения РУ-10(6) кВ, помещение щита 0,4 кВ и две камеры трансформаторов.

Здание ТП одноэтажное с высотой до низа ограждающих конструкций от 4,27 м до 4,04 м, прямоугольное в плане с размерами в осях 7,2х7,2 м.

Здание ТП по степени ответственности относится ко 2 классу, по долговечности – ко 2 степени, по пожарной опасности согласноНПБ 105-03 – к категории В1 – помещения силовых трансформаторов, остальные помещения – к категории Д, степень огнестойкости – 2.

Здание ТП запроектировано с кирпичными несущими стенами.Стенывыполняются из обыкновенного глиняного кирпича пластического прессования по ГОСТ 530-95 или силикатного кирпича по ГОСТ 379-95 марки 75 на растворе марки 50 с морозостойкостью для наружных стен Мрз 15.

Наружные стены приняты толщиной 380 мм, перегородки – толщиной 250 мм.

При кладке кирпичных стен должны быть установлены все закладные элементы (лист АС-13).

Фундаменты под стены выполняются из бетонных блоков по ГОСТ 13579-78* с обязательной их перевязкой. Монтаж блоков ведется на цементном растворе марки М50. Монолитные участки фундаментов выполняются из бетона класса В7,5.

Асбестоцементные и металлические трубы для подвода кабелей прокладывать в процессе возведения фундаментов под наблюдением электромонтажников.

Обратная засыпка фундаментов производится грунтом без включения строительного мусора и растительного грунта слоями 20-30 см с уплотнением грунта до γ=1,6 тс/м3. До производства обратной засыпки должны быть выполнены все работы по укладке кабелей и устройству заземления.

Гидроизоляция на отм.-0,030 выполняется

Из двух слоев гидроизола на битумной мастике по СНиП 3.04.01-87. Поверхности стен, соприкасающиеся с грунтом, обмазываются горячим битумом за 2 раза по СНиП 3.04.01-87.

Плиты покрытия сборные железобетонные по серии 1.241.1, вып.45 укладываются на цементный раствор марки М200. Швы между продольными ребрами плит заделываются бетоном класса В15 на мелком заполнителе.

Перемычки сборные железобетонные по серии 1.038.1-1, вып.1, 2 укладываются на цементный раствор марки М50.

Кровля выполняется из Изопласта К с крупнозернистой посыпкой с лицевой стороны и полиэтиленовой пленкой с другой стороны по ТУ 5774-005-05766480-95.

По периметру наружных стен выполняется асфальтовая отмостка шириной 750 мм по щебеночному основанию.

Отделочные работы.

Кладка стен ведется с расшивкой швов снаружи и вподрезку изнутри. Наружные поверхности стен выполняются из отборного кирпича.

Цветовая отделка фасада здания выполняется при привязке проекта к местным условиям с учетом градостроительных задач и характера окружающей застройки, а также в соответствии с указаниями по проектированию цветовой отделки интерьеров производственных зданий промышленных предприятий ГОСТ 14202-69.

Внутренняя отделка помещений приведена в комплекте АС.

Откосы дверных проемов оштукатурить цементным раствором и окрасить силикатной краской.

Стальные изделия покрасить двумя слоями эмали ПФ-133 по слою грунта ГФ-021.

Противопожарные мероприятия.

В здании ТП, согласно ПУЭ, из помещений РУНН, РУВН и камер трансформаторов предусматривается по одному эвакуационному выходу, двери которых открываются наружу.

Противопожарные средства и инвентарь должны быть установлены в ТП в соответствии с местными инструкциями, согласованными органами Государственного пожарного надзора.

Указания по производству работ.

Проектом предусмотрено производство строительно-монтажных работ в летних условиях в соответствии с действующими нормативными документами по производству работ.

Монтаж сборных бетонных и железобетонных конструкций и кладку стен выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

Кровельные работы и работы по устройству полов должны производиться в соответствии со СНиП 3.04.01-87 «Изоляционные и отделочные покрытия».

Антикоррозионная защита конструкций выполняется в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Все виды работ производятся в соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования». СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство».

Указания по производству работ в зимнее время.

При производстве всех видов работ в зимнее время следует руководствоваться требованиям соответствующих разделов СНиП 3.03.01-87 и СНиП 3.04.01-87.

Проектная организация, производящая привязку проекта, должна в соответствии с местными климатическими условиями внести в чертежи данного типового проекта необходимые изменения и выполнить ПОС.

Производство работ в зимних условиях по чертежам, не имеющим изменений, не допускается. Все работы должны вестись в соответствии с «Проектом производства работ в зимних условиях». Лица, отвечающие за производство работ в зимнее время, должны быть ознакомлены с перечисленными СНиП и дополнительными указаниями организации, выполнявшей привязку типового проекта к местным условиям.

В проекте производства работ на возведение кирпичных стен должны быть приведены мероприятия, обеспечивающие устойчивость положения стен согласно СНиП 3.03.01-87.

Отопление и вентиляция.

В проекте принята расчетная температура наружного воздуха: -300С.

При температурах воздуха в помещениях распредустройства ниже -250С до -300С в проекте предусмотрен дополнительный подогрев помещений с установкой электропечей типа ПЭТ-4.

Обмен воздуха в РУ осуществляется неорганизованным притоком его путем инфильтрации через дверные проемы и кабельные каналы. В трансформаторных камерах приток воздуха организован через жалюзийные решетки и вентиляционные диафрагмы.

Схема электрическая принципиальная и оборудование на напряжение 10(60 кВ.

На напряжение 10(60 кВ принята одинарная секционированная двумя разъединителями на две секции система сборных шин.

Распредустройство 10(6) кВ комплектуется камерами КСО304 с выключателями нагрузки. Камеры секционных разъединителей оборудуются заземлителями сборных шин.

К каждой секции присоединяется одна питающая и одна отходящая линия, силовой трансформатор 630-1000 кВА.

По пропускной способности питающих линий проект разработан на ток 630 А.

Камеры КСО304 разработаны на ток термической стойкости 20 кА. Ток электродинамической стойкости сборных шин и главных цепей ячеек – 51 кА.

Схема электрическая принципиальная и оборудование на напряжение 0,4 кВ.

На напряжение 0,4 кВ принята одинарная секционированная автоматическим выключателем на две секции система сборных шин.

Питание секций шин осуществляется от силовых трансформаторов, подключаемых к щиту 0,4 кВ через разъединители и автоматические выключатели.

Отходящие линии подключаются через автоматические выключатели.

Секции сборных шин соединяются через автоматический выключатель и разъединители с обеих сторон.

Максимально возможное количество отходящих линий распредсети – 12.

Щит 0,4 кВ комплектуется из панелей РУНН производства завода электромонтажных изделий.

Параметры щита 0,4 кВ определяются при привязке проекта.

Надежность питания секций щита обеспечивается системой автоматического включения резерва (АВР), входящей в составе РУНН.

В случае необходимости учета электроэнергии могут устанавливаться счетчики.

Предусмотрена установка панелей наружного освещения в двухвариантах:

- вариант 1 – внутри РУ-0,4 кВ в ряд с основными панелями;

- вариант 2 – шкаф наружный с козырьком для слива воды и степенью защиты IP54 – у наружной стены здания.

Изменение и учет электроэнергии.

В ТП предусматривается установка следующих измерительных приборов:

на вводных панелях РУНН устанавливаются амперметры трансформаторами тока в каждой фазе и вольтметры.

При наличии учета электроэнергии и панели наружного освещения приборы учета определяются при привязке проекта.

Автоматика.

Автоматика предусматривается в объеме АВР на секционированном автоматическом выключателе 0,4 кВ.

Собственные нужды.

Для питания цепей освещения и обогрева ТП предусматривается щиток распределительный ЩР8501С в качестве вводно-распределительного, ящики ЯТП (с трансформаторами 220/36 В) и ящик Я5111 (отопление).

Питание оперативных цепей автоматики РУНН и оборудования собственных нужд осуществляется от трансформаторных вводов щита 0,4 кВ.

Переключение на резервное питание осуществляется вручную.

Электроосвещение и силовая сеть.

Во всех помещениях ТП принято рабочее освещение на напряжение 380/220 В. Ремонтное переносное освещение и внутреннее освещение камер РУВН осуществляется на напряжении 36 В. Освещение выполняется лампами накаливания.

Электропитание сети обогрева помещения РУВН и РУНН осуществляется по схеме автоматики ящика Я 5111.

Заземление и защита от грозовых и внутренних перенапряжений.

Заземляющее устройство ТП принято общим для напряжений 10(60 и 0,4 кВ. Сопротивление заземляющего устройства должно быть в любое время года R<4 Ом.

Расчет заземляющего устройства производится при привязке проекта к конкретным условиям.

В качестве заземляющего устройства должны быть использованы естественные заземлители, а при их отсутствии или недостаточности выполнятся искусственное заземляющее устройство.

Заземляющее устройство выполнятся горизонтальными заземлителями по периметру фундамента здания (см. строительную часть проекта) и вертикальными электродами, которые вбиваются по периметру здания и соединяются между собой круглой сталью диаметром 10.

Углубленные заземлители связываются с магистралью заземления в двух местах.

Для защиты здания от прямых ударов молний в районах с числом грозовых часов в году более 20, на крыше здания выполняется молниеприемная сетка с не менее чем двумя спусками (см. строительную часть проекта).

Для защиты от перенапряжения следует предусматривать средства защиты. В качестве таковых должны применяться ограничители напряжений ОПН.

Мероприятия по технике безопасности.

Мероприятия по технике безопасности предусмотрены в проекте в объеме действующих ПТЭ и ПТБ.

Эксплуатационная безопасность обслуживающего персонала РУВН обеспечивается за счет специальных конструкторских решений (наличие мнемосхем с индиацией положения аппаратов, видимый разрыв контактов аппаратов, перегородки из прозрачного пластика в отсеках ячеек, смотровые окна на дверях отсеков, возможность индикации напряжения 6(10) кВ).

Для безопасности пи коммутационных операциях предусмотрены заводские блокировки:

- блокировка включения и отключения разъединителем тока нагрузки;

- блокировка включения разъединителя при включенных ножах заземления;

- блокировка включения заземляющих ножей при включенном разъединителе;

- блокировка открывания дверей высоковольтного отсека при включенных разъединителях;

- блокировка включения заземляющего разъединителя, если от других ячеек возможна подача напряжения при включенном положении коммутационного аппарата;

- блокировка включения любых коммутационных аппаратов в других ячейках, от которых возможна подача напряжения, при включенном заземляющем разъединителе данной ячейки.

Кроме того, в ячейках с заземляющими разъединителями предусмотрена возможность блокировки от несанкционированного оперирования разъединителем, заземляющим разъединителем при помощи блокировочных замковых механизмов.

Проектом предусмотрен также комплект основных защитных средств по технике безопасности. Дополнительные защитные средства должны быть установлены в ТП в соответствии с местными инструкциями по технике безопасности.

Организация эксплуатации.

Мероприятия по организации эксплуатации в необходимых случаях предусматривает проектная организация, выполняющая привязку проекта.
