Типовой проект 903-1-289.91 Котельная с 4 котлами Е-6,5-1,4Р. Золошлакоудаление механическое. Топливо - каменные и бурые угли. Система теплоснабжения - закрытая

Общие данные

Номер проекта

903-1-289.91

Наименование проекта

Котельная с 4 котлами Е-6,5-1,4Р. Золошлакоудаление механическое. Топливо - каменные и бурые угли. Система теплоснабжения - закрытая

История изменений

903-1-289.91
является заменой
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Состав проекта
Номер альбома
Наименование
Состав альбома

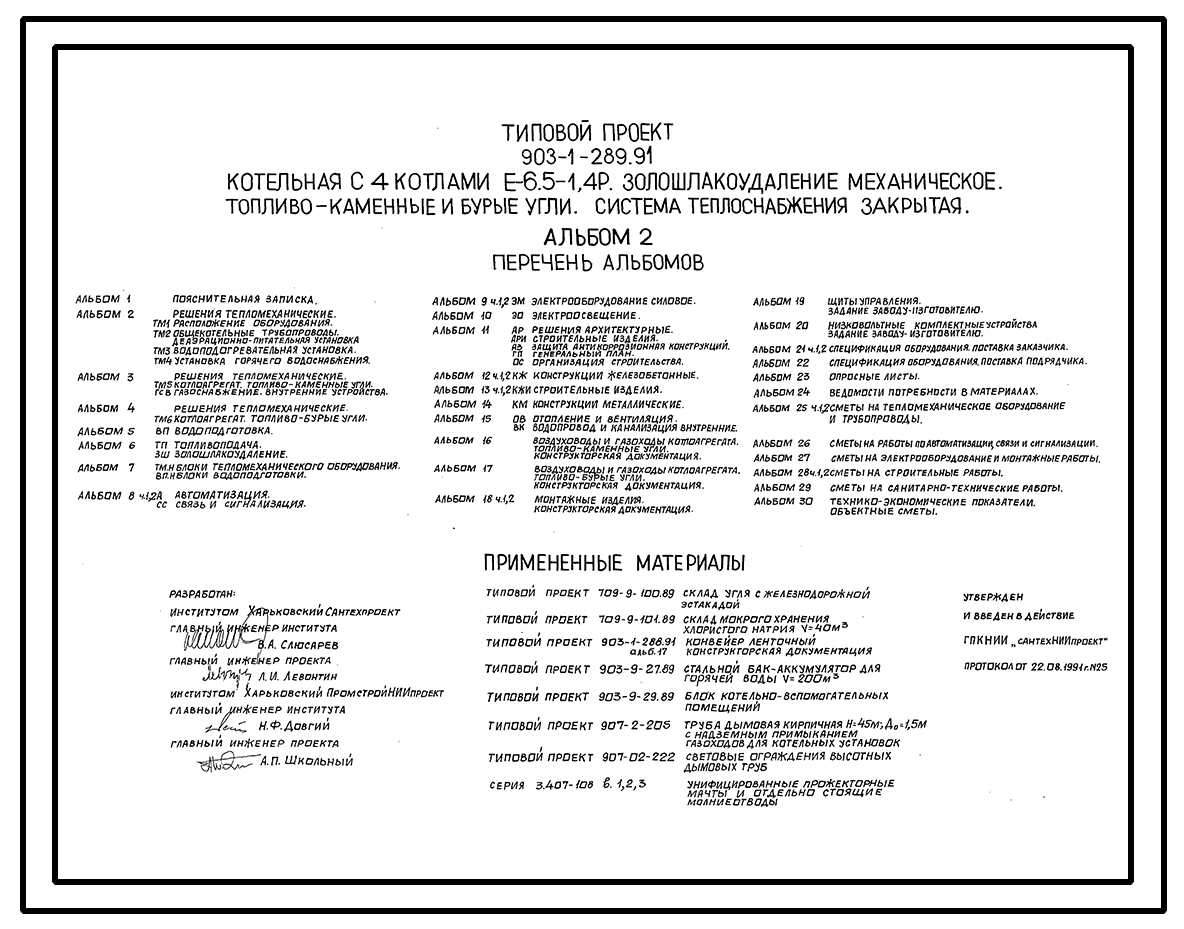

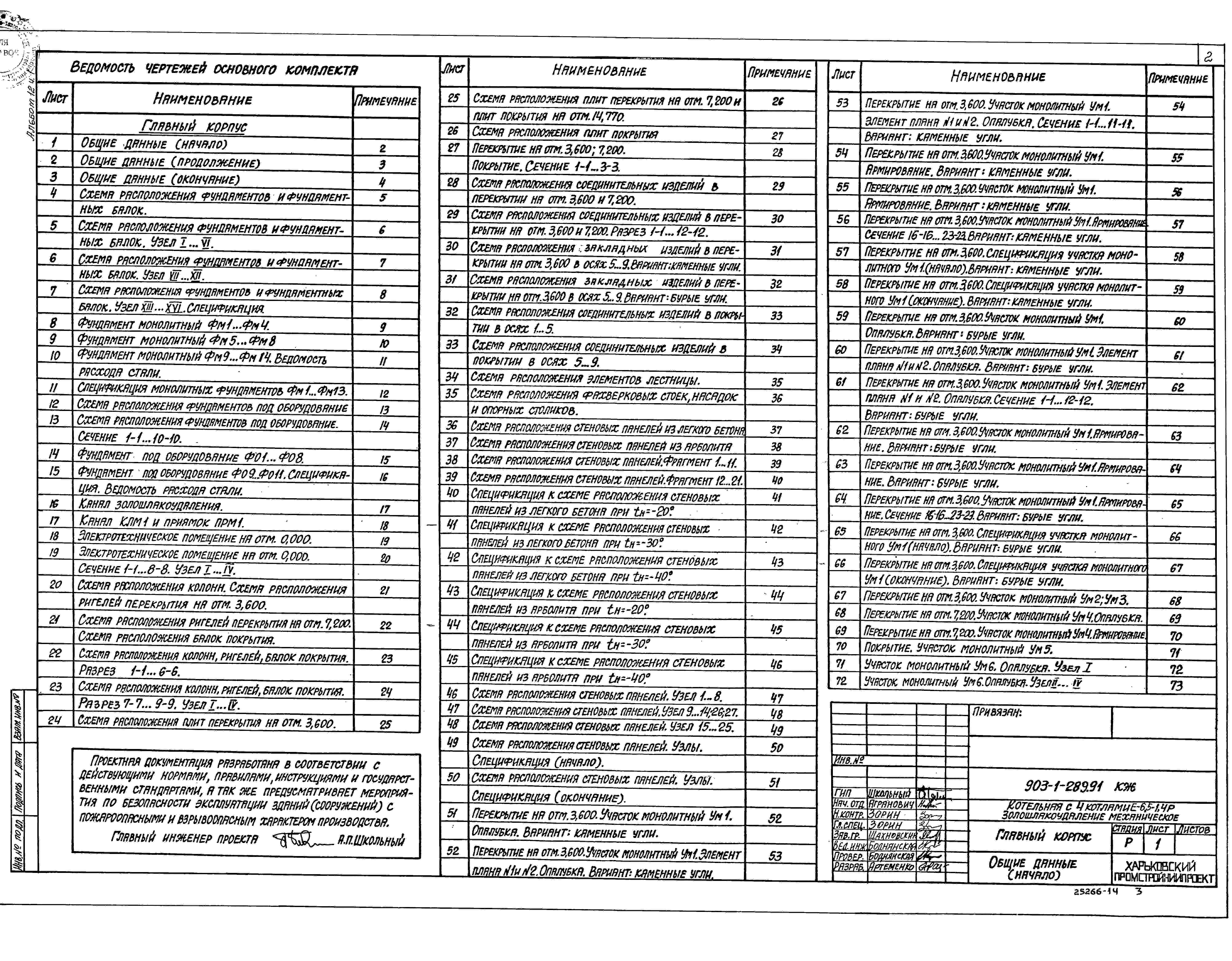

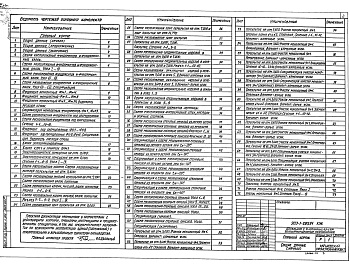

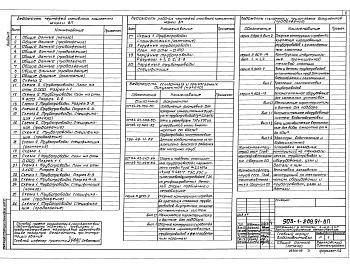

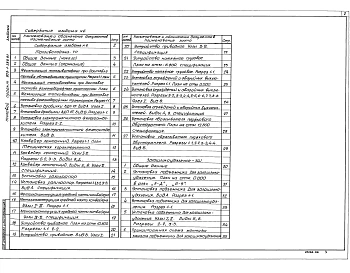

Альбом 1
Пояснительная записка
Новое название альбома:

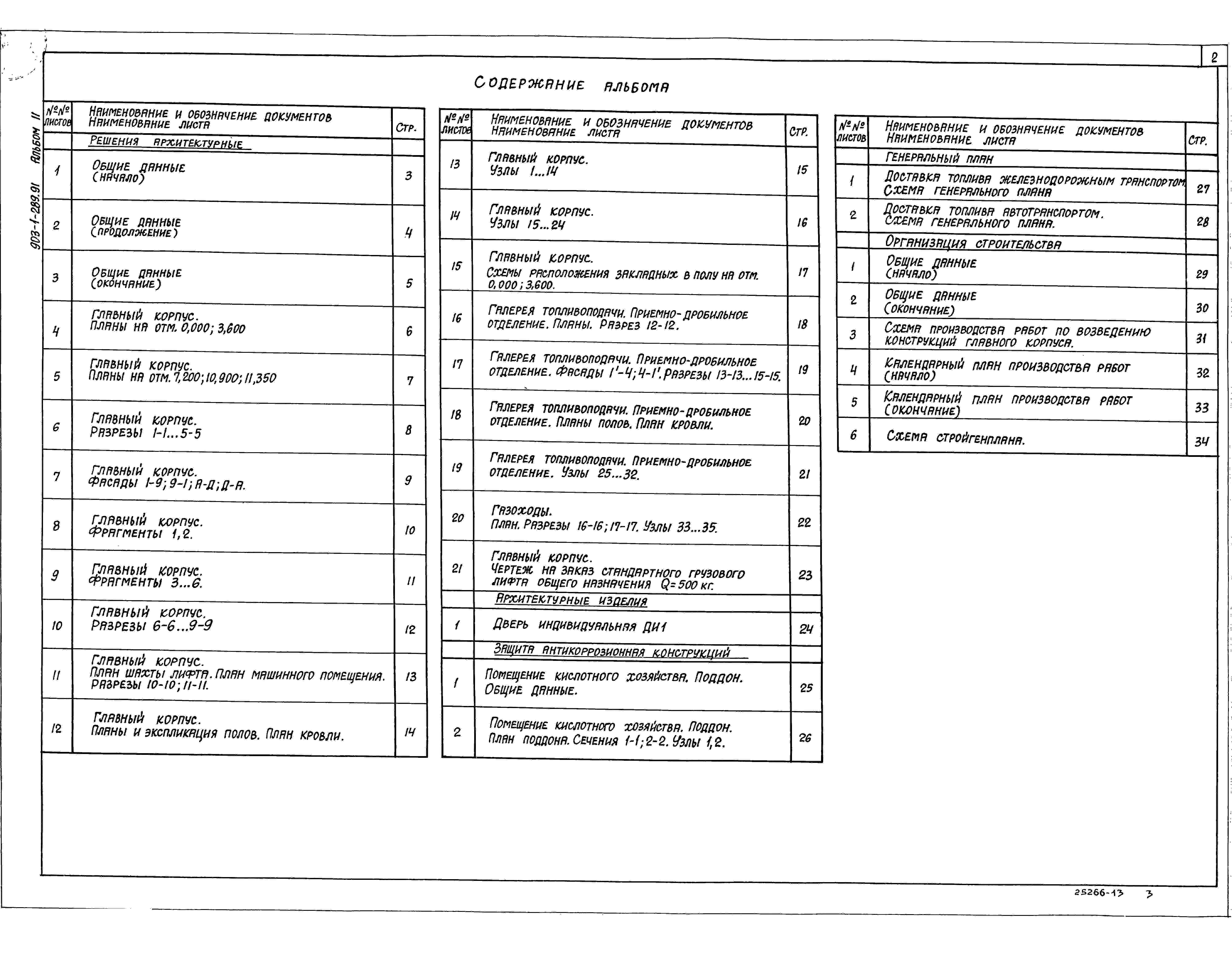

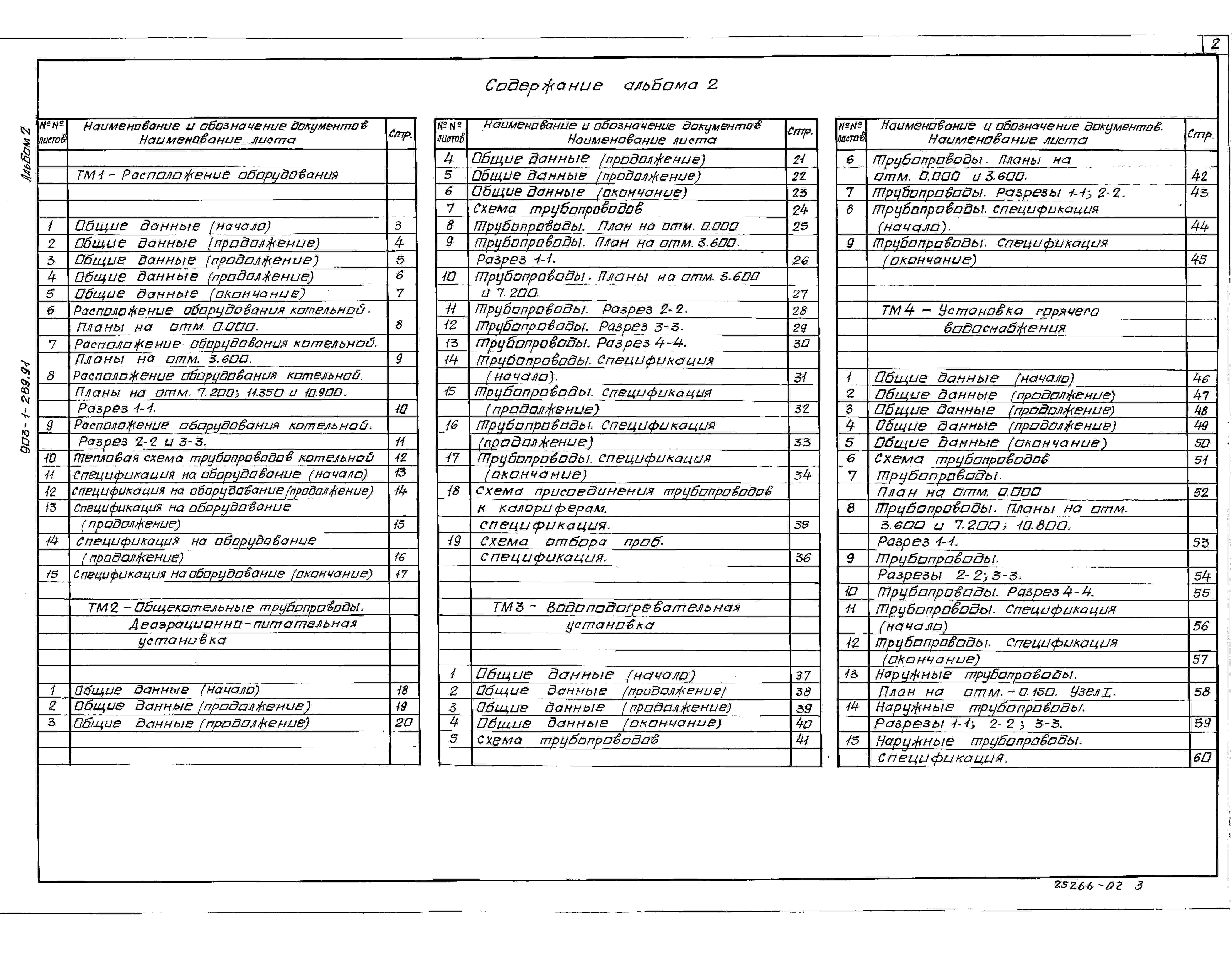

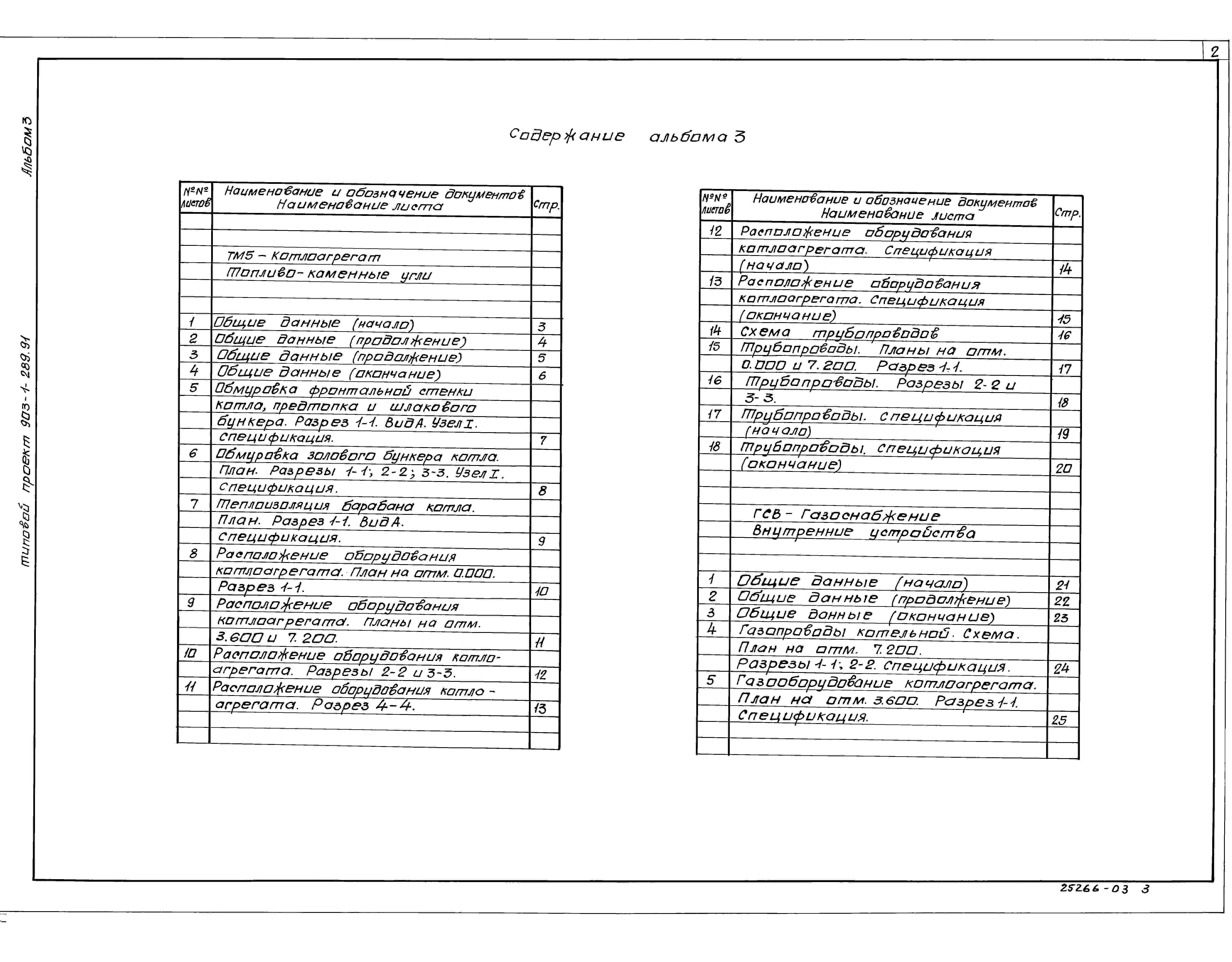

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

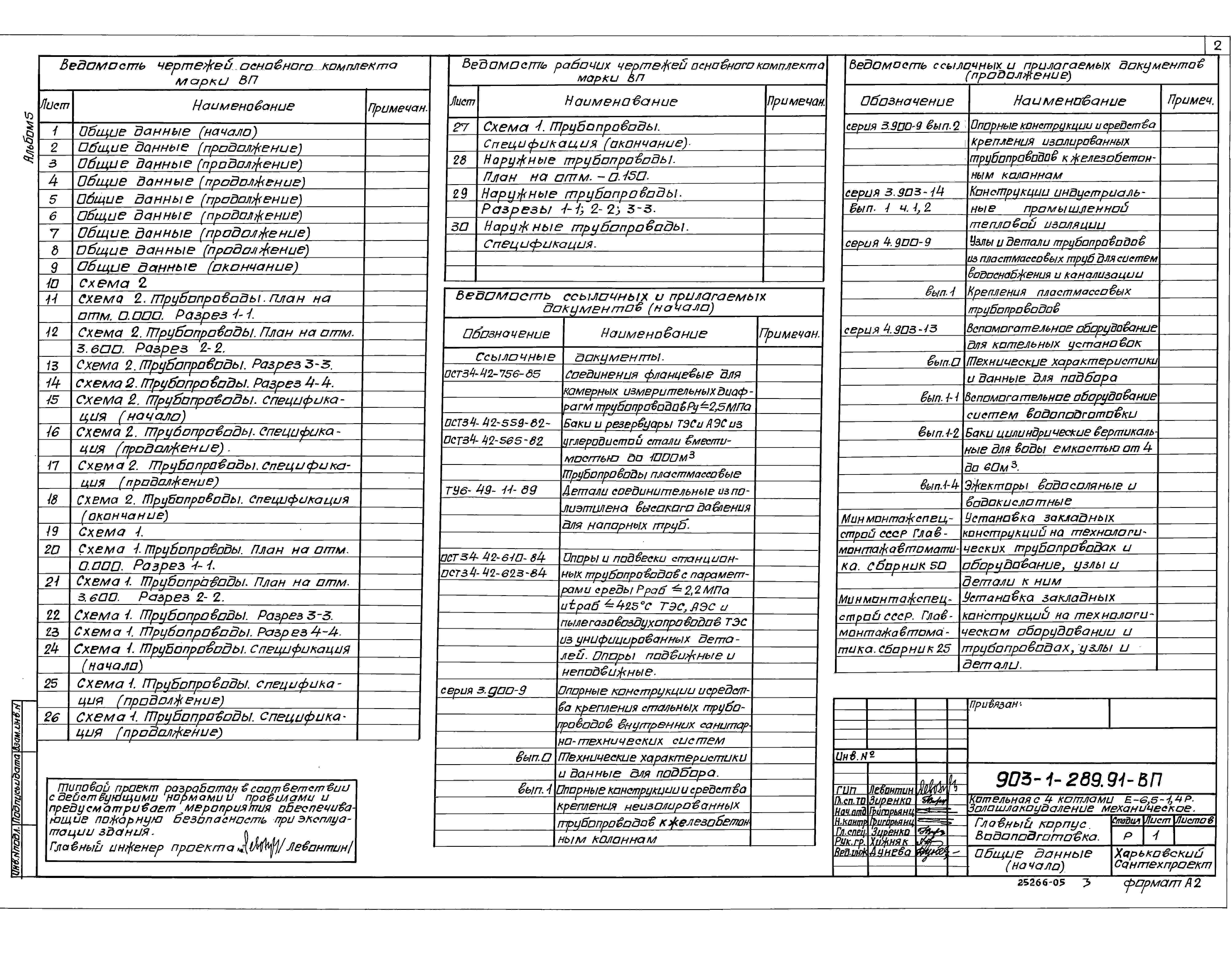

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

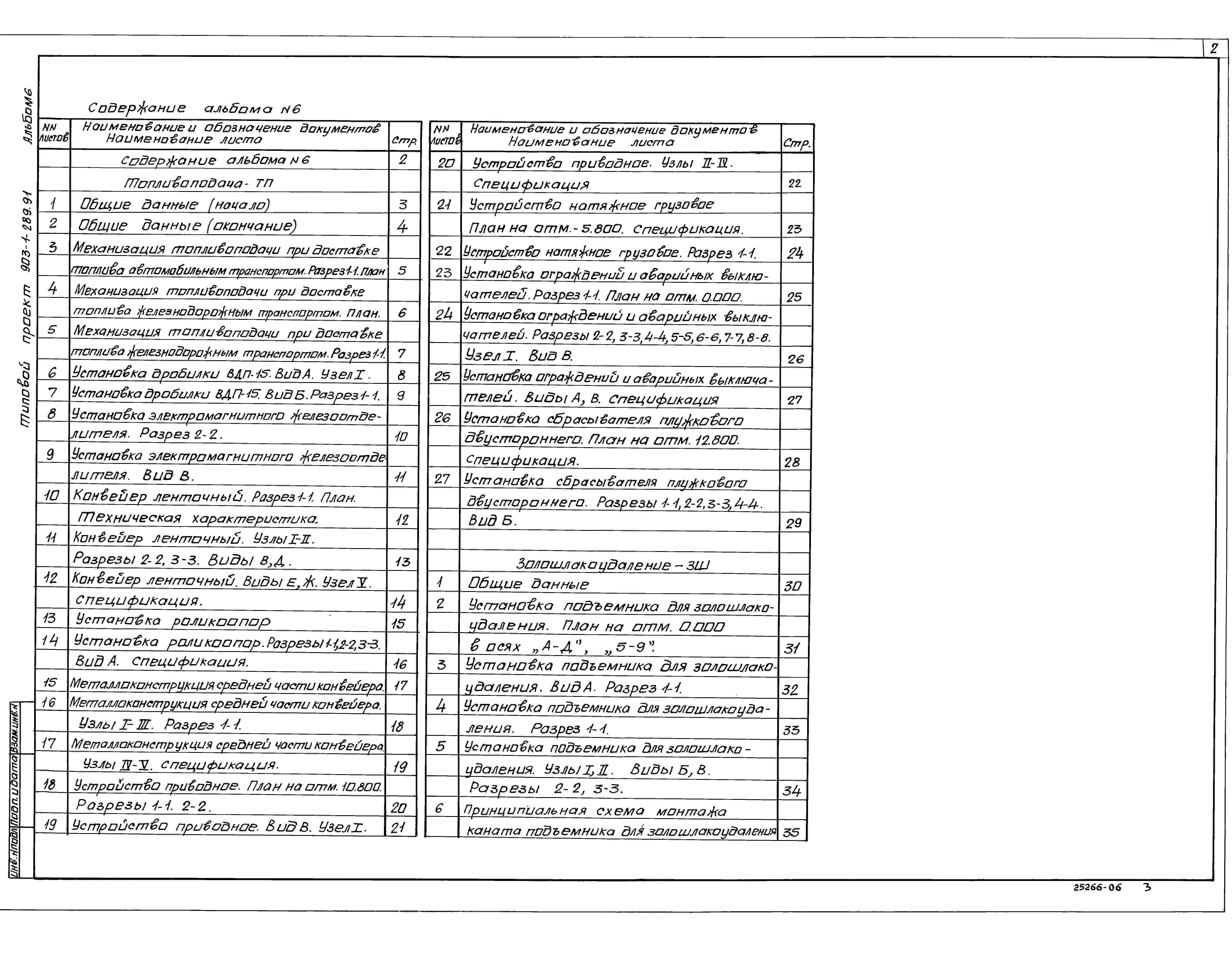

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

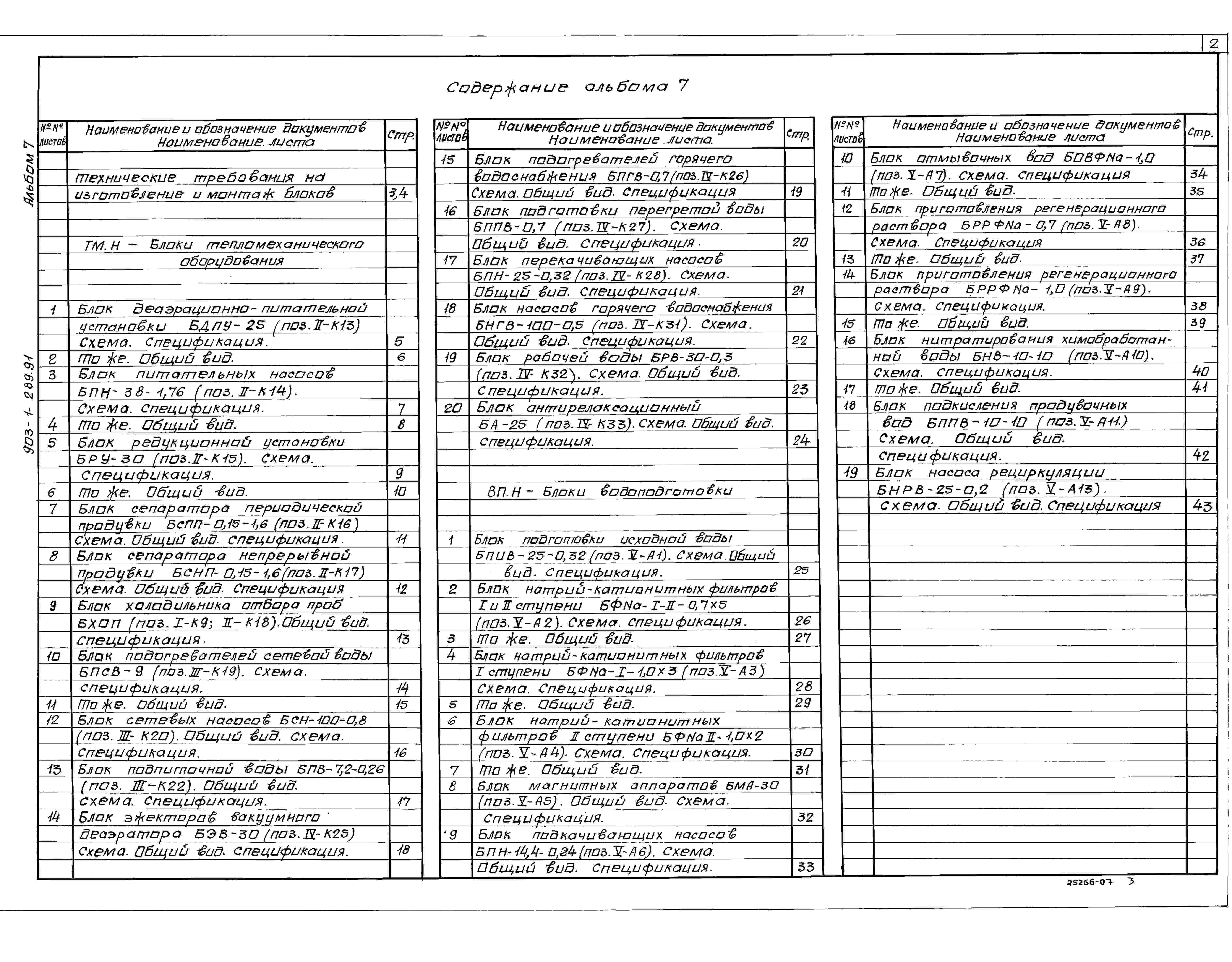

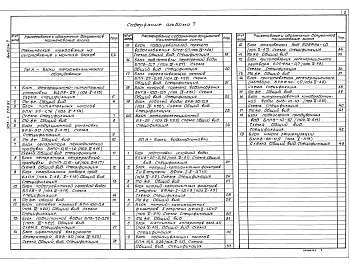

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

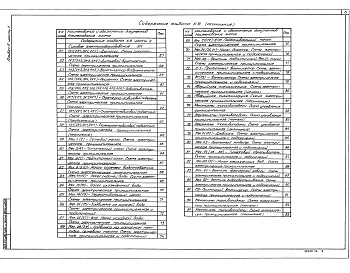

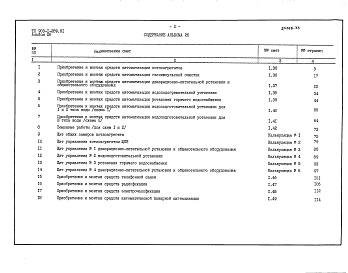

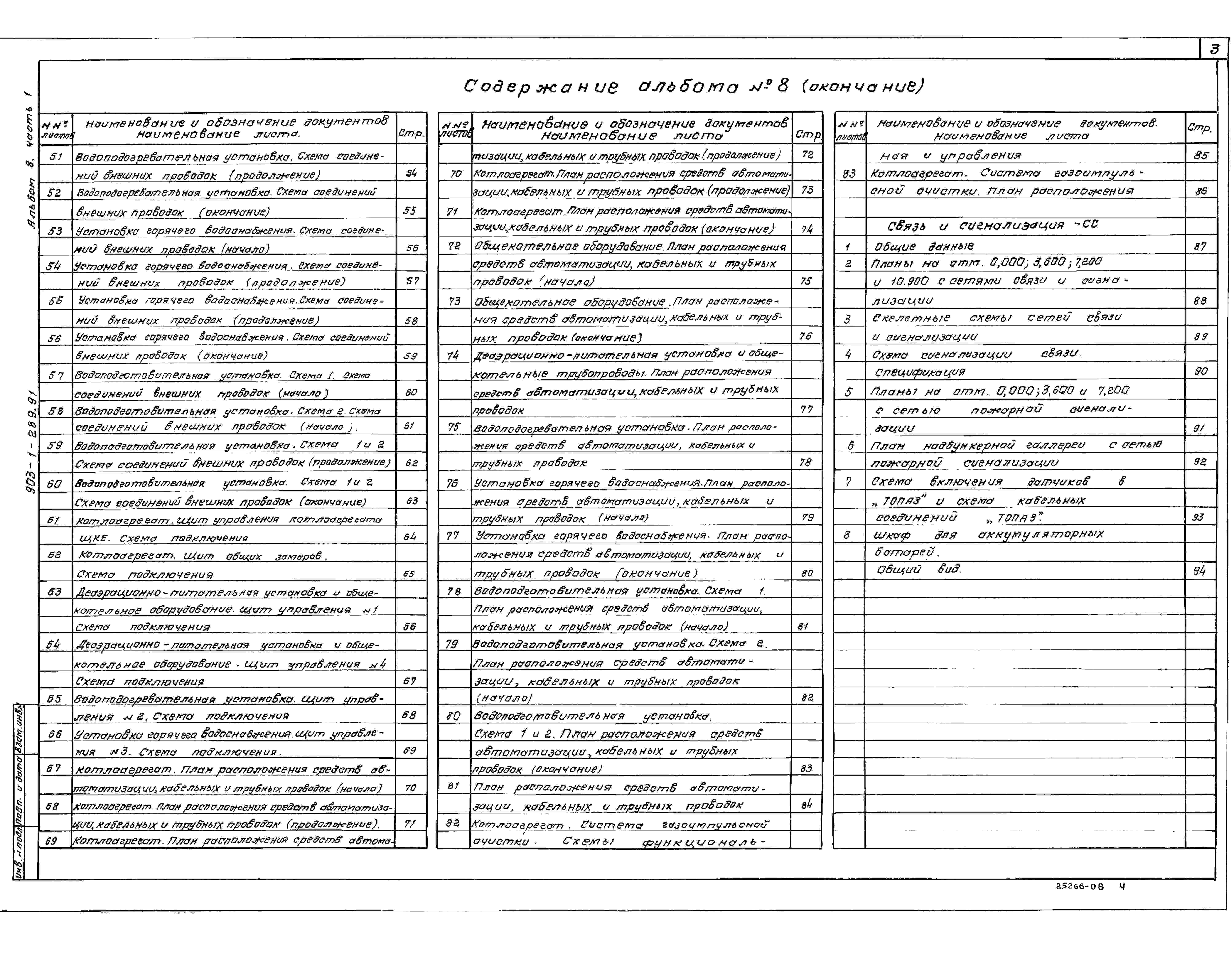

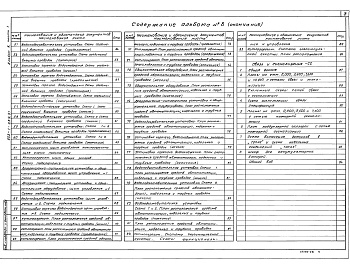

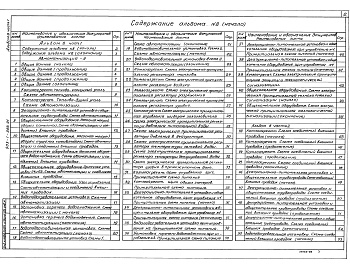

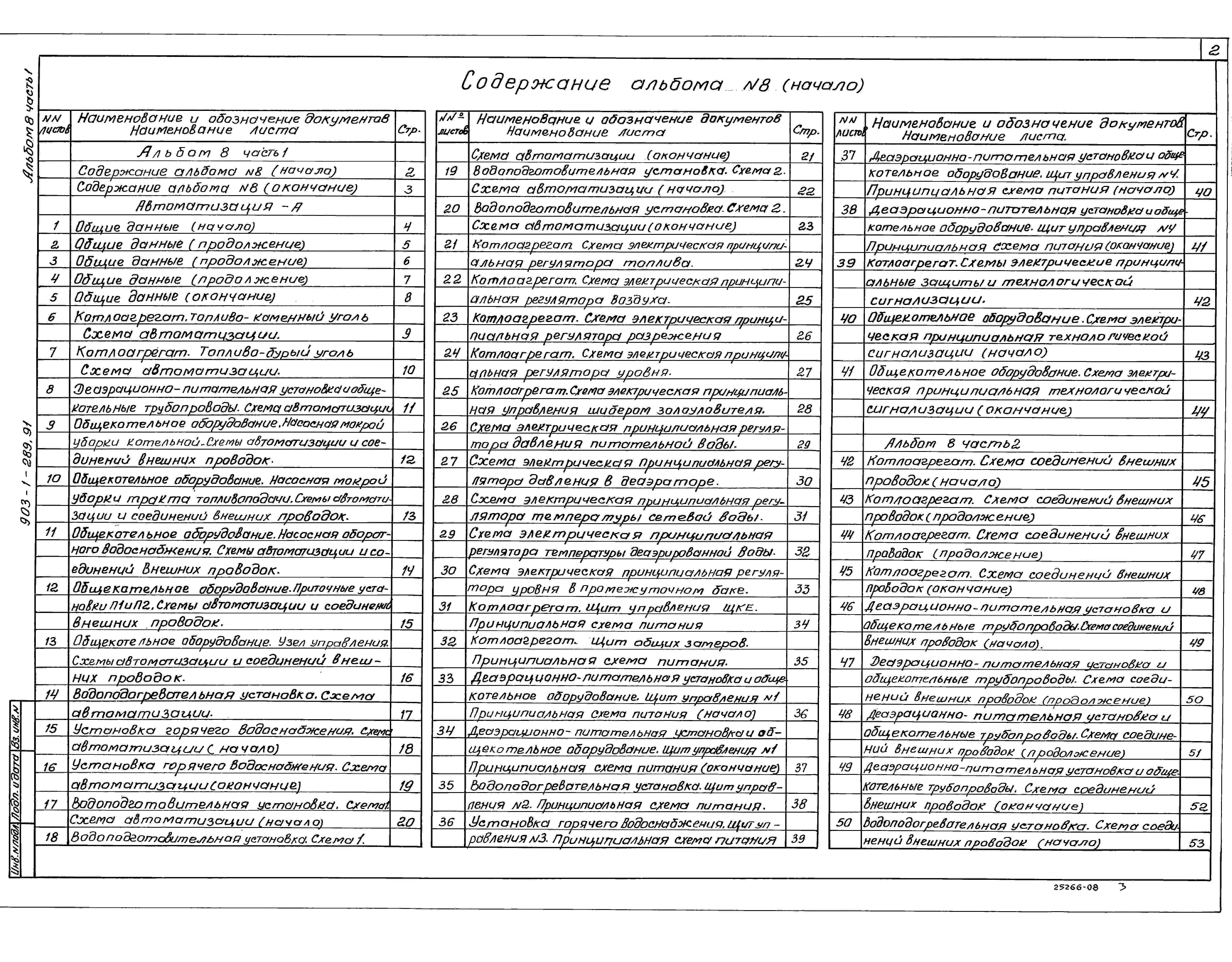

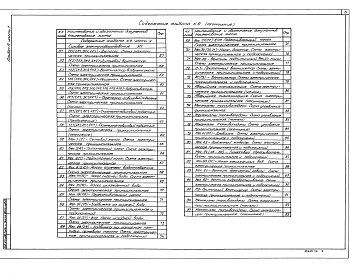

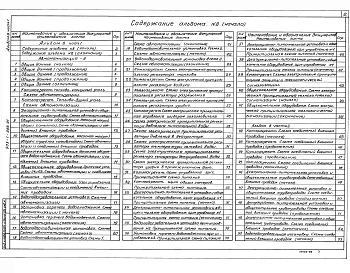

Альбом 8
Часть 1 Автоматизация. Связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 8
Часть 2 Автоматизация. Связь и сигнализация
Новое название альбома:

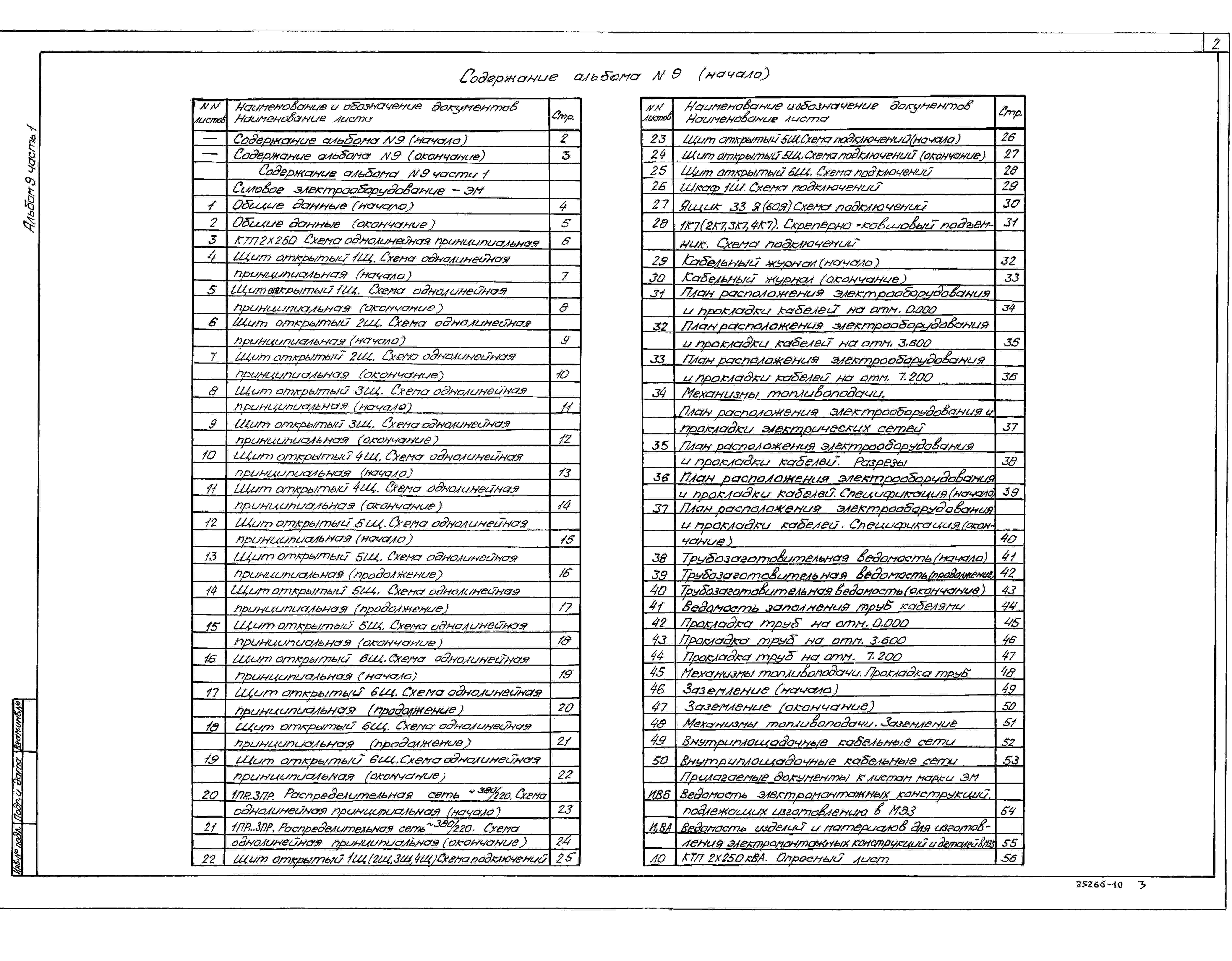

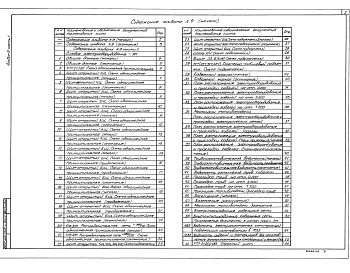

Альбом 9
Часть 1 Электрооборудование силовое
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

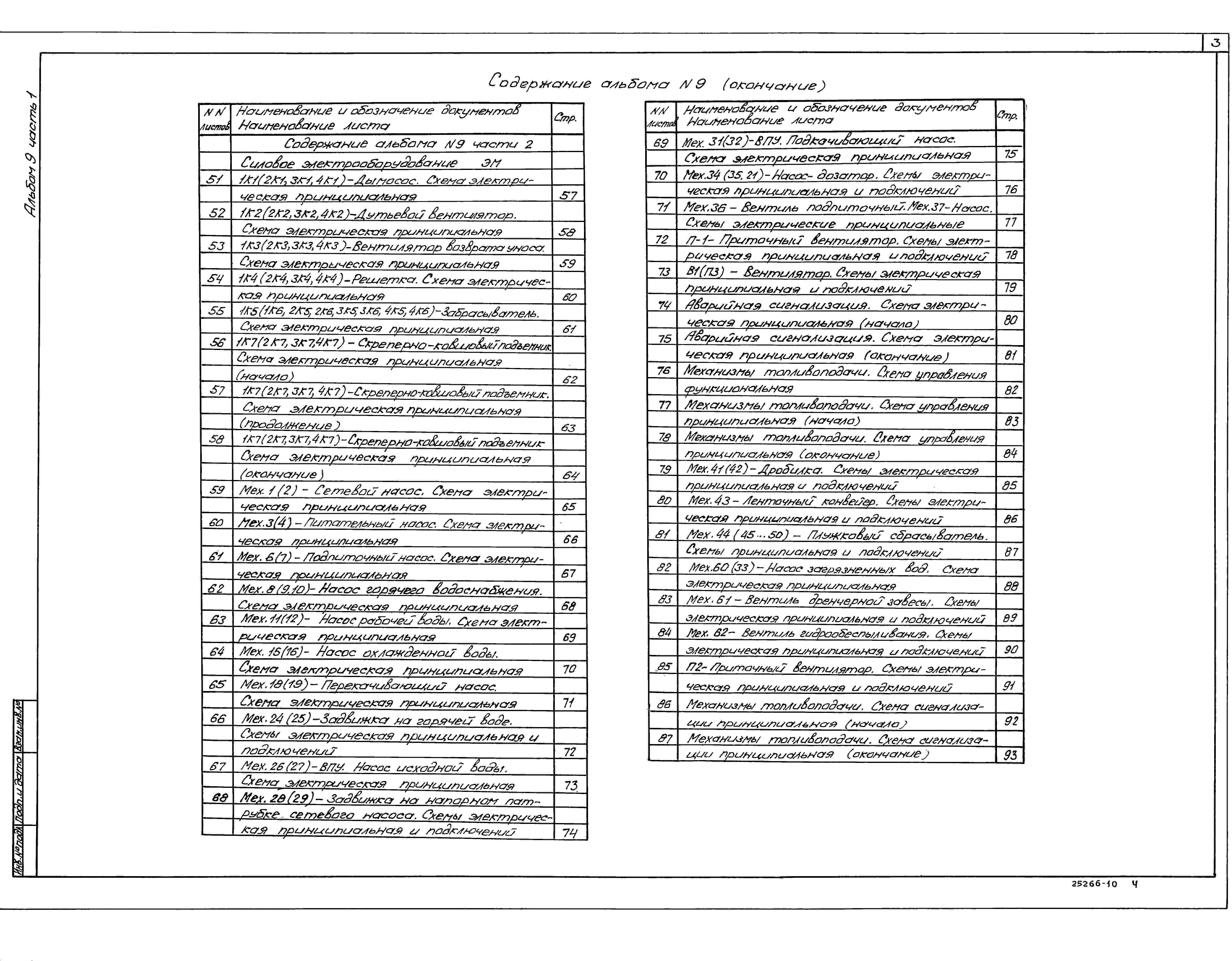

Альбом 9
Часть 2 Электрооборудование силовое
Новое название альбома:

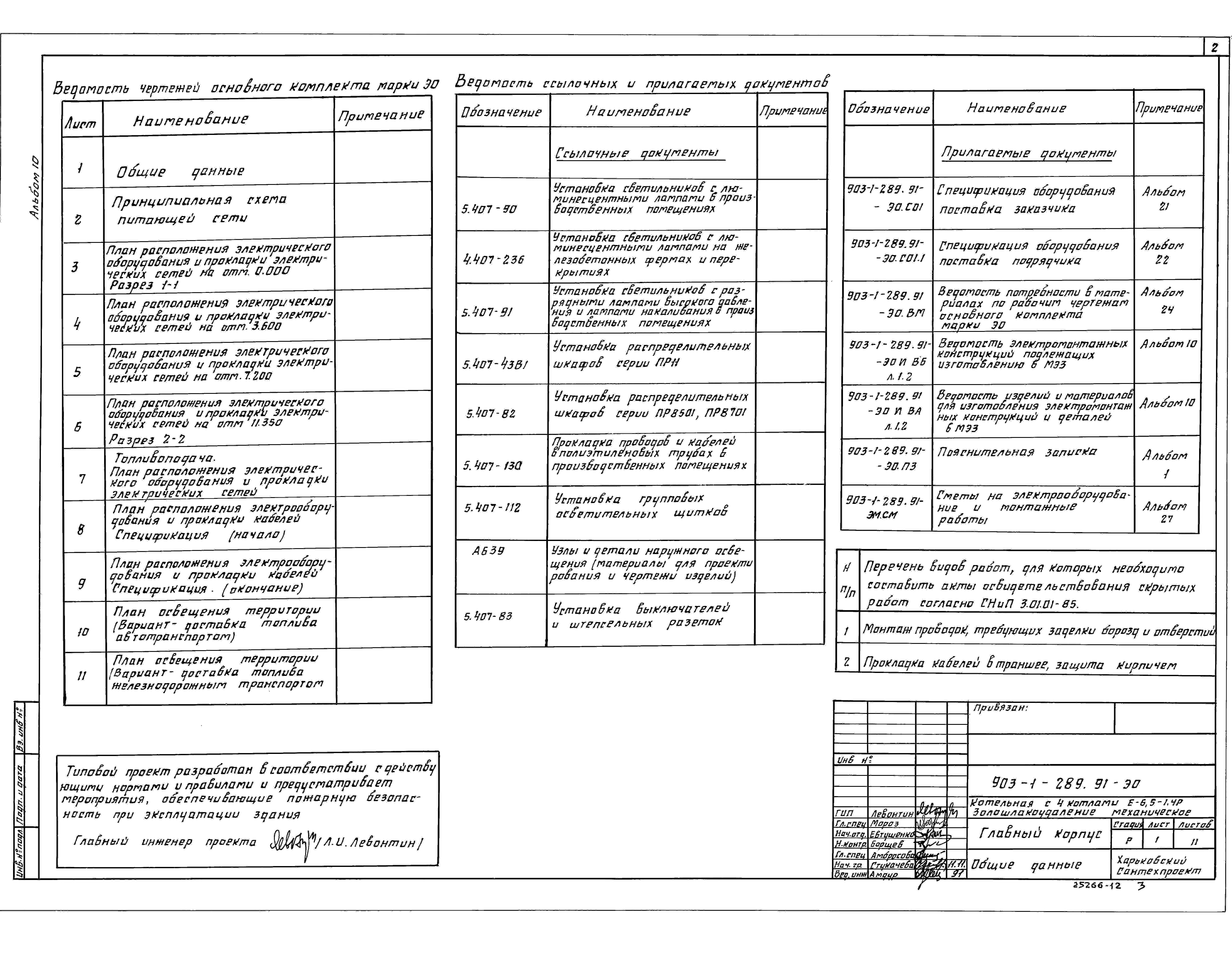

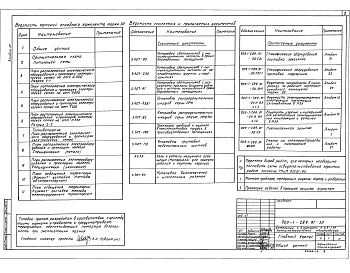

Альбом 10
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

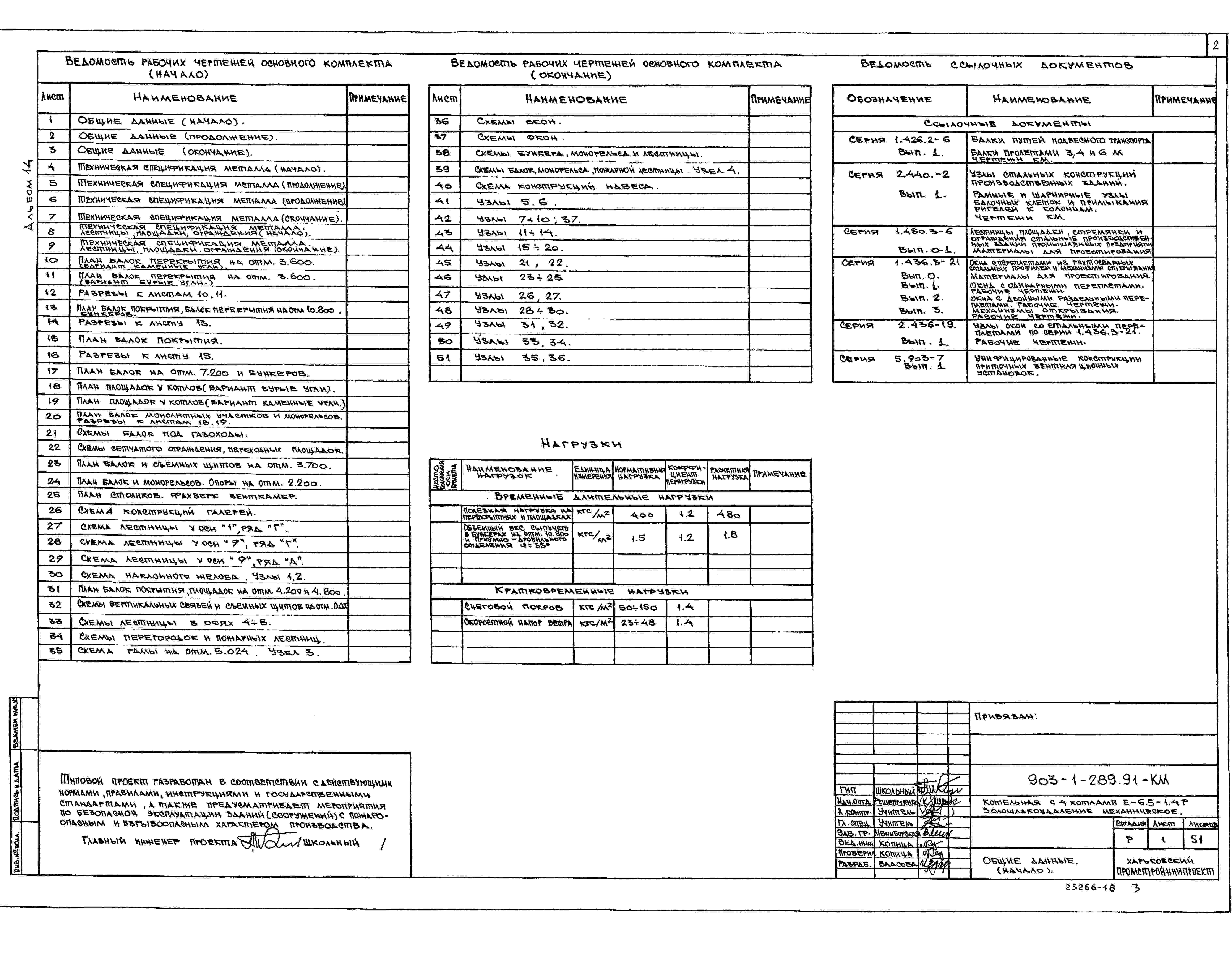

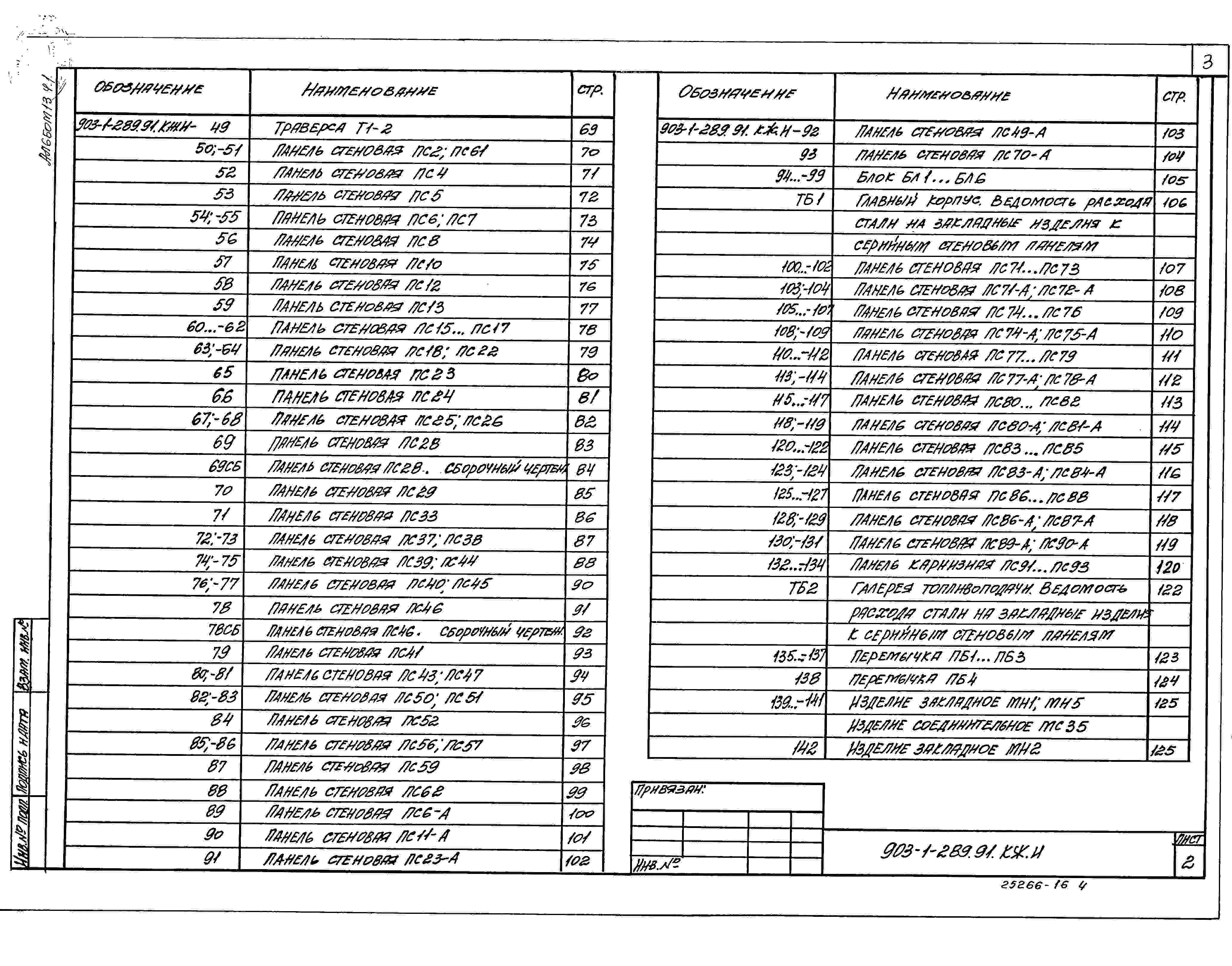

Альбом 12
Часть 2 Конструкции железобетонные
Новое название альбома:

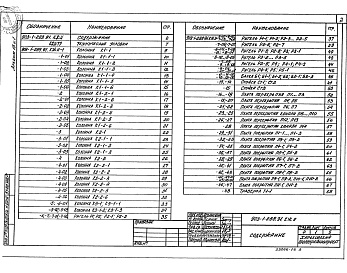

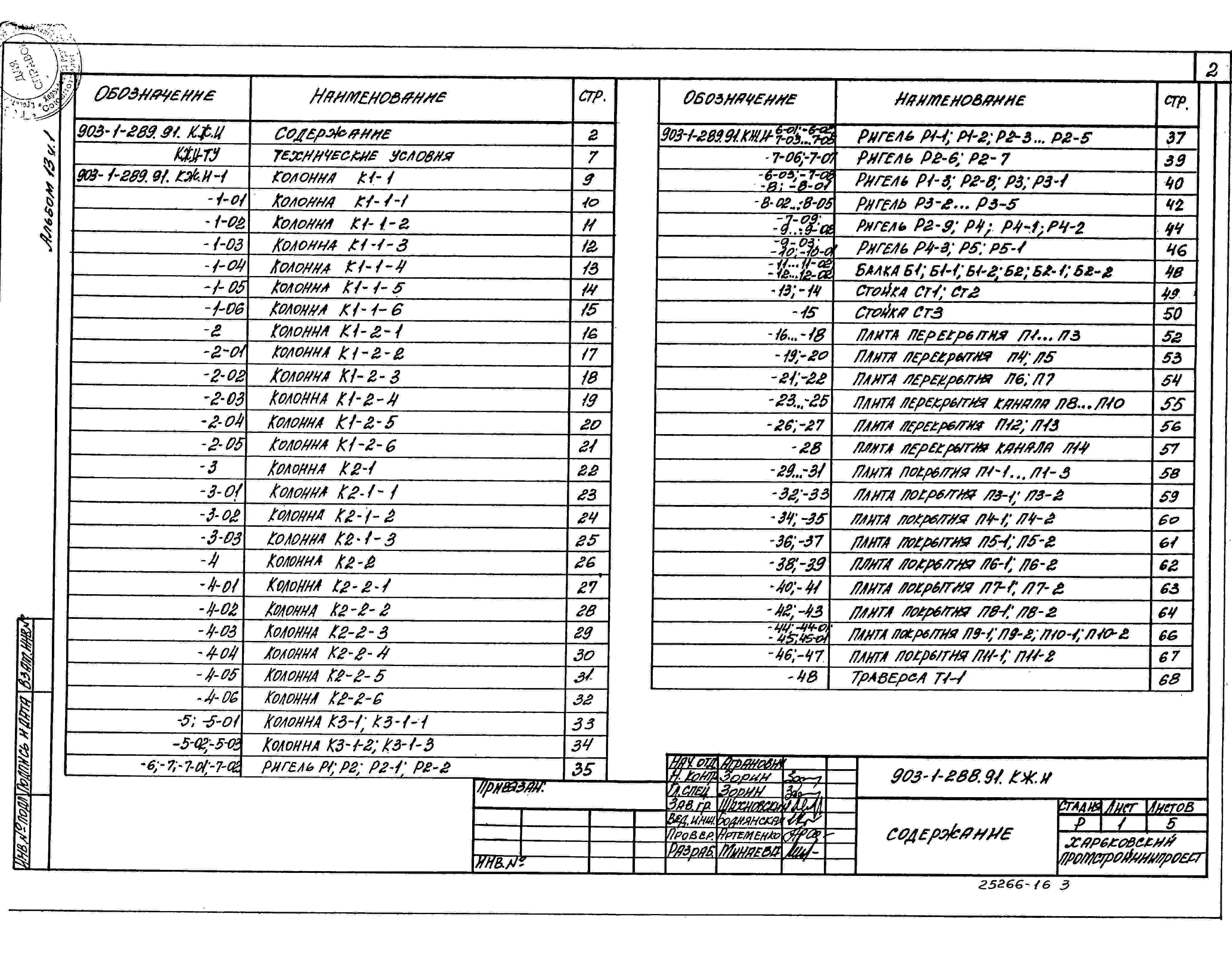

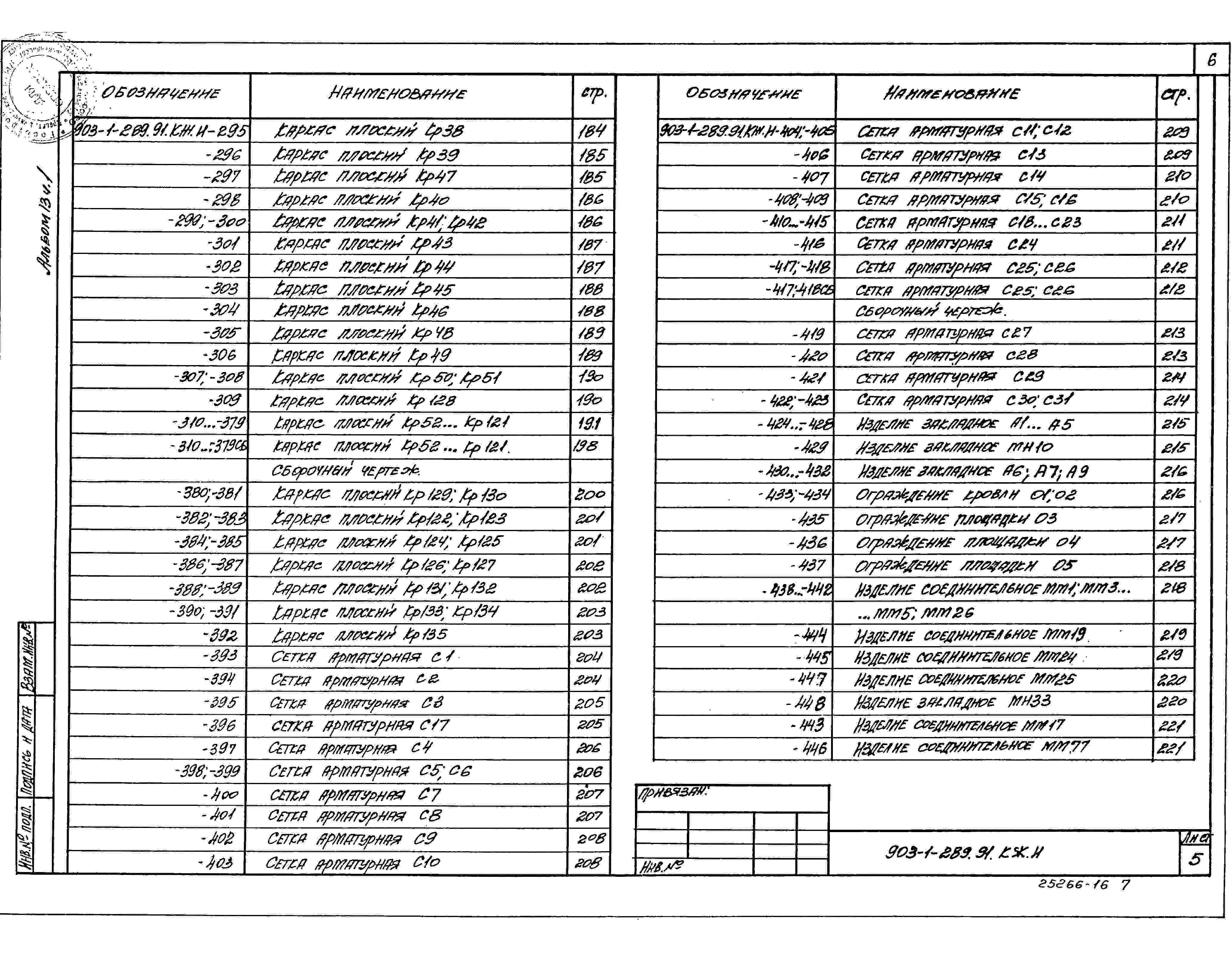

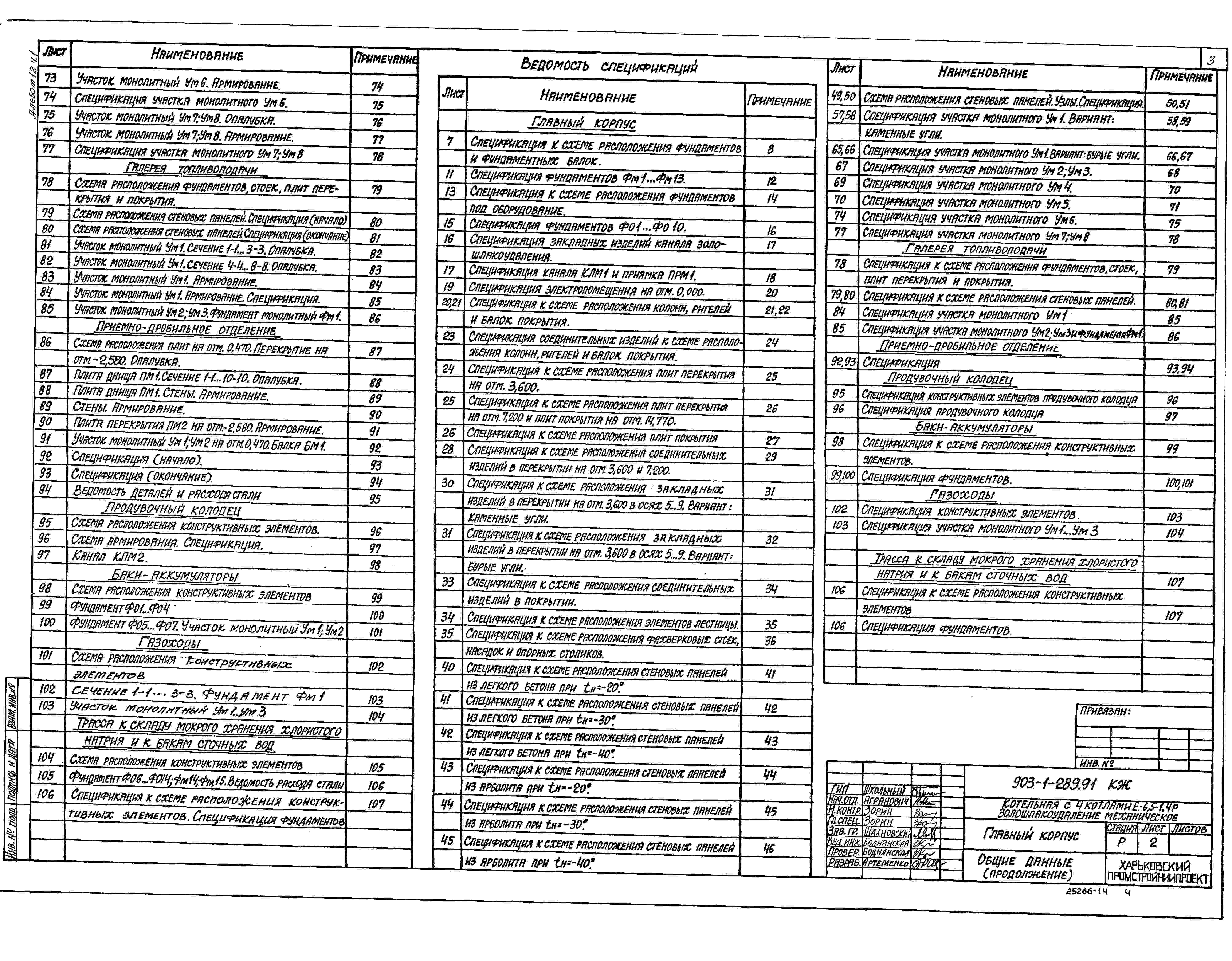

Альбом 12
Часть 1 Конструкции железобетонные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

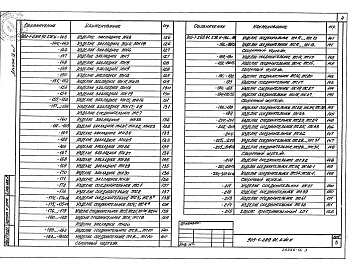

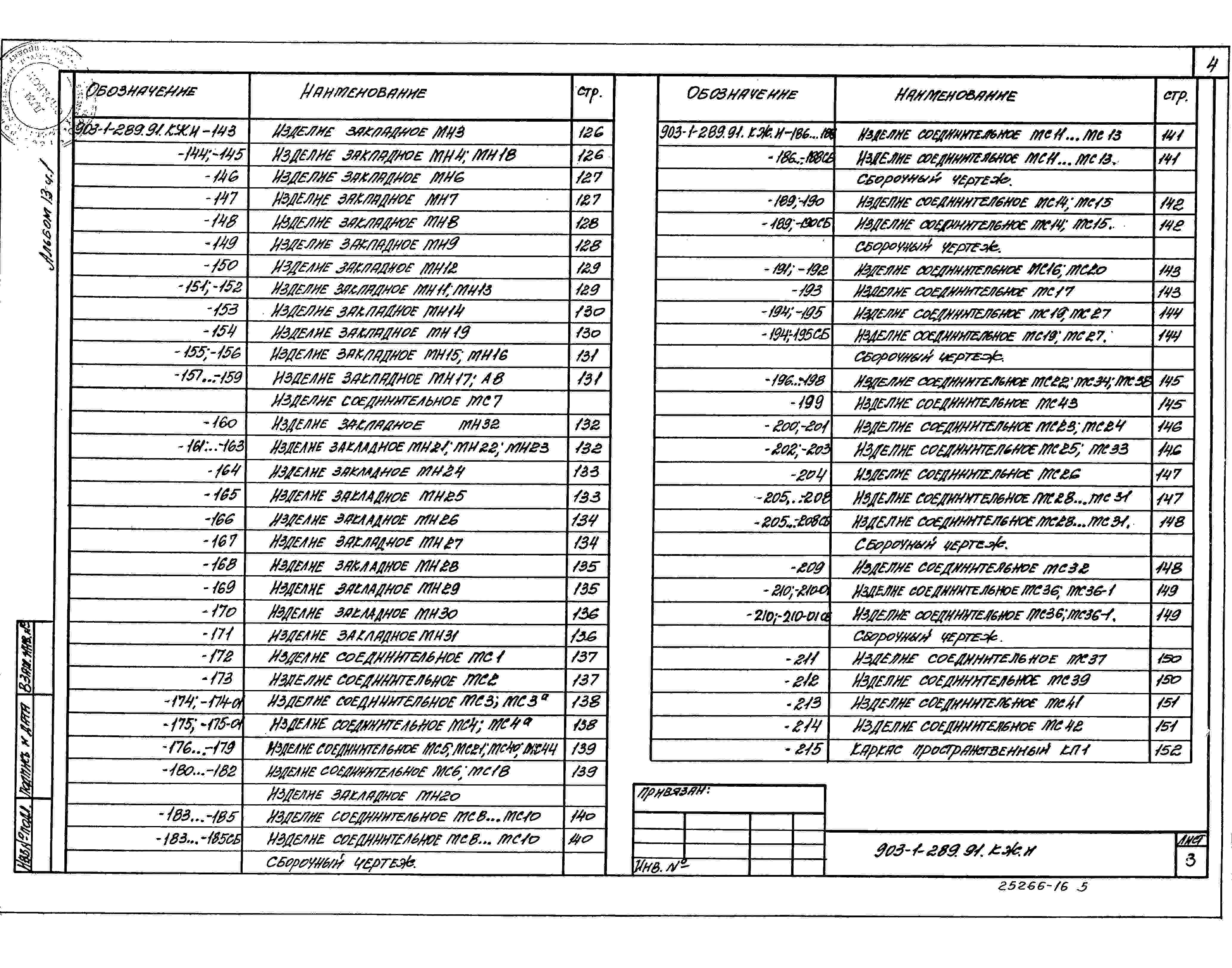

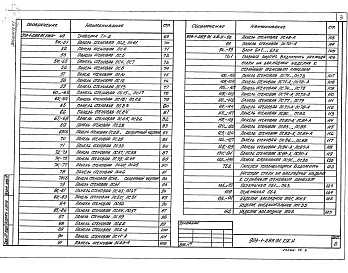

Альбом 13
Часть 1 Строительные изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:

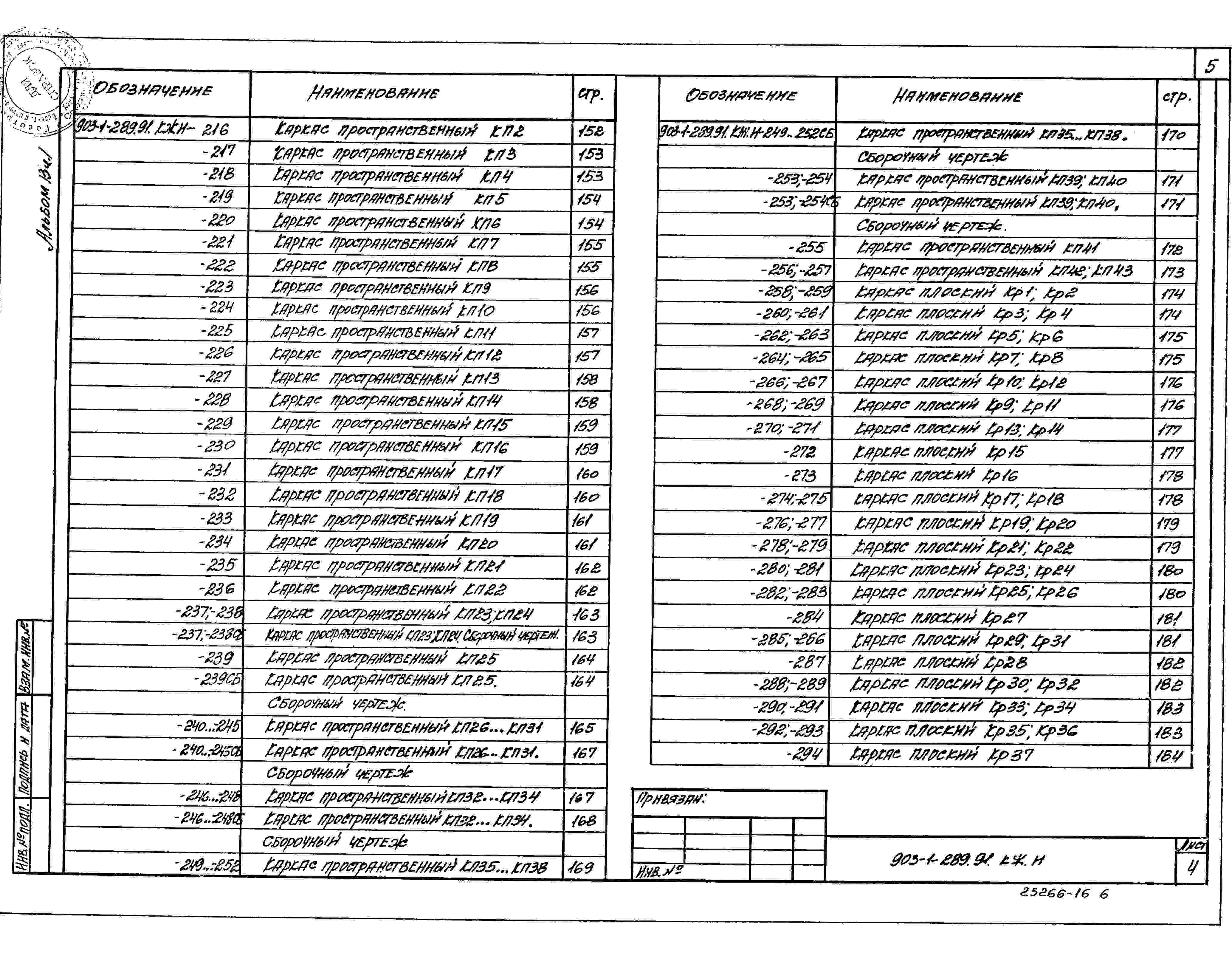

Альбом 13
Часть 2 Строительные изделия
Новое название альбома:
Альбом 14
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

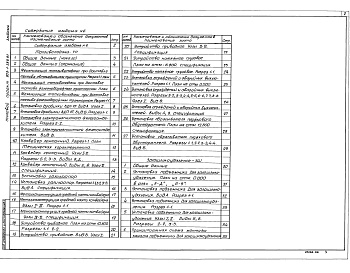

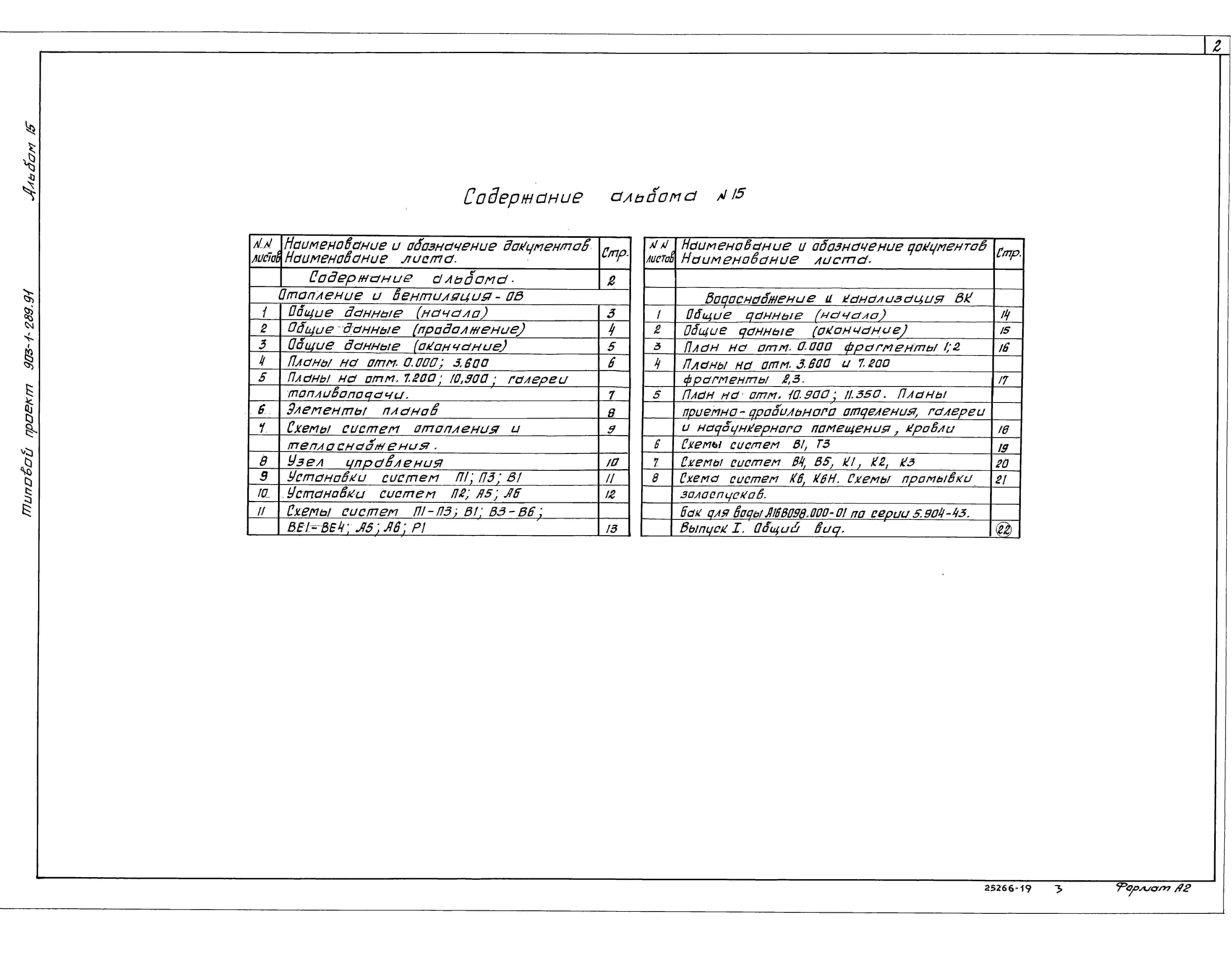

Альбом 15
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

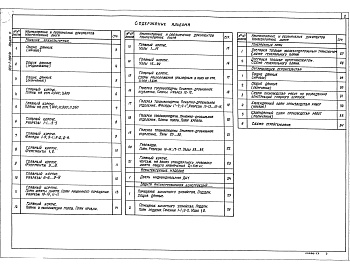

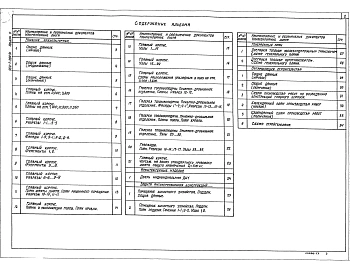

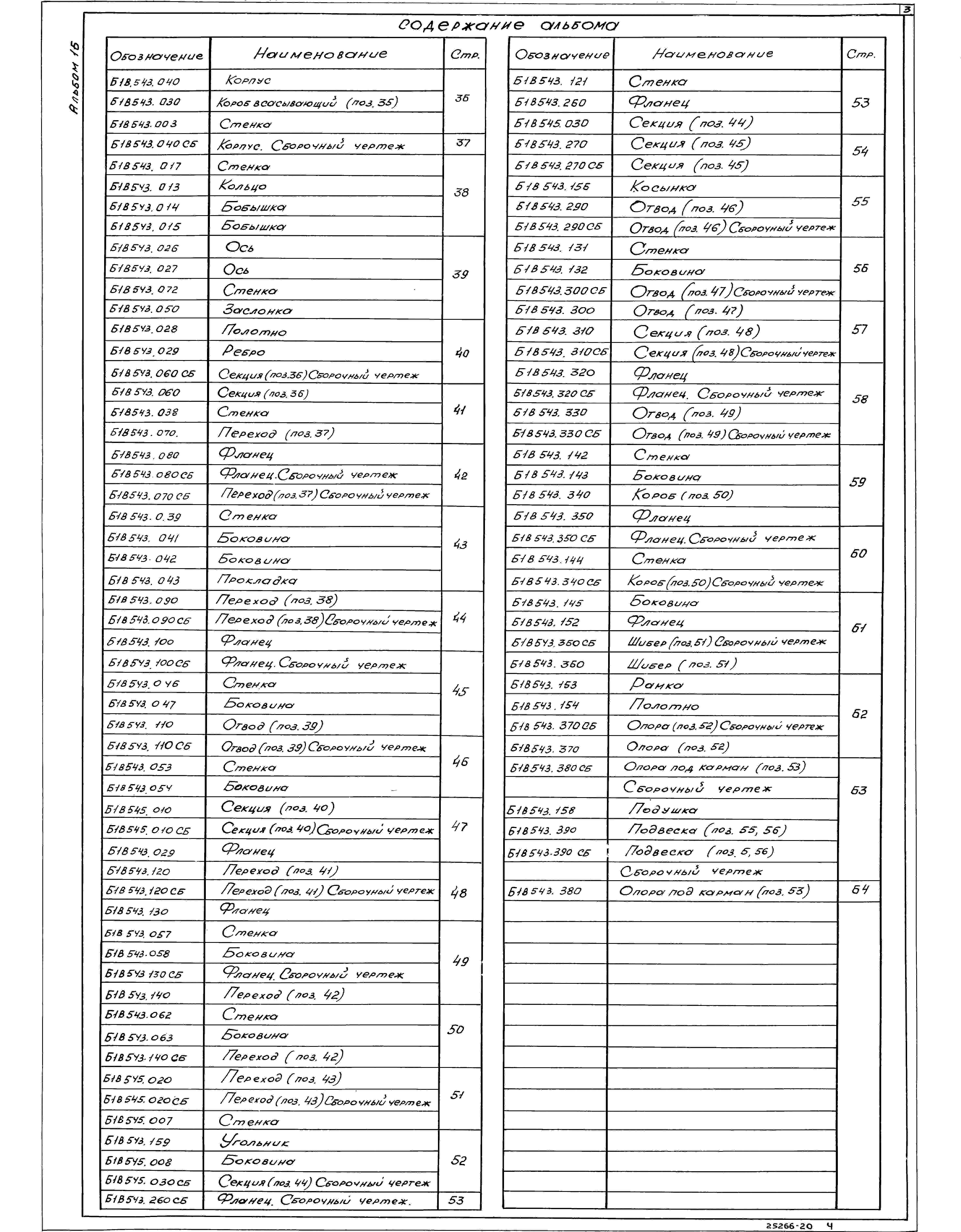

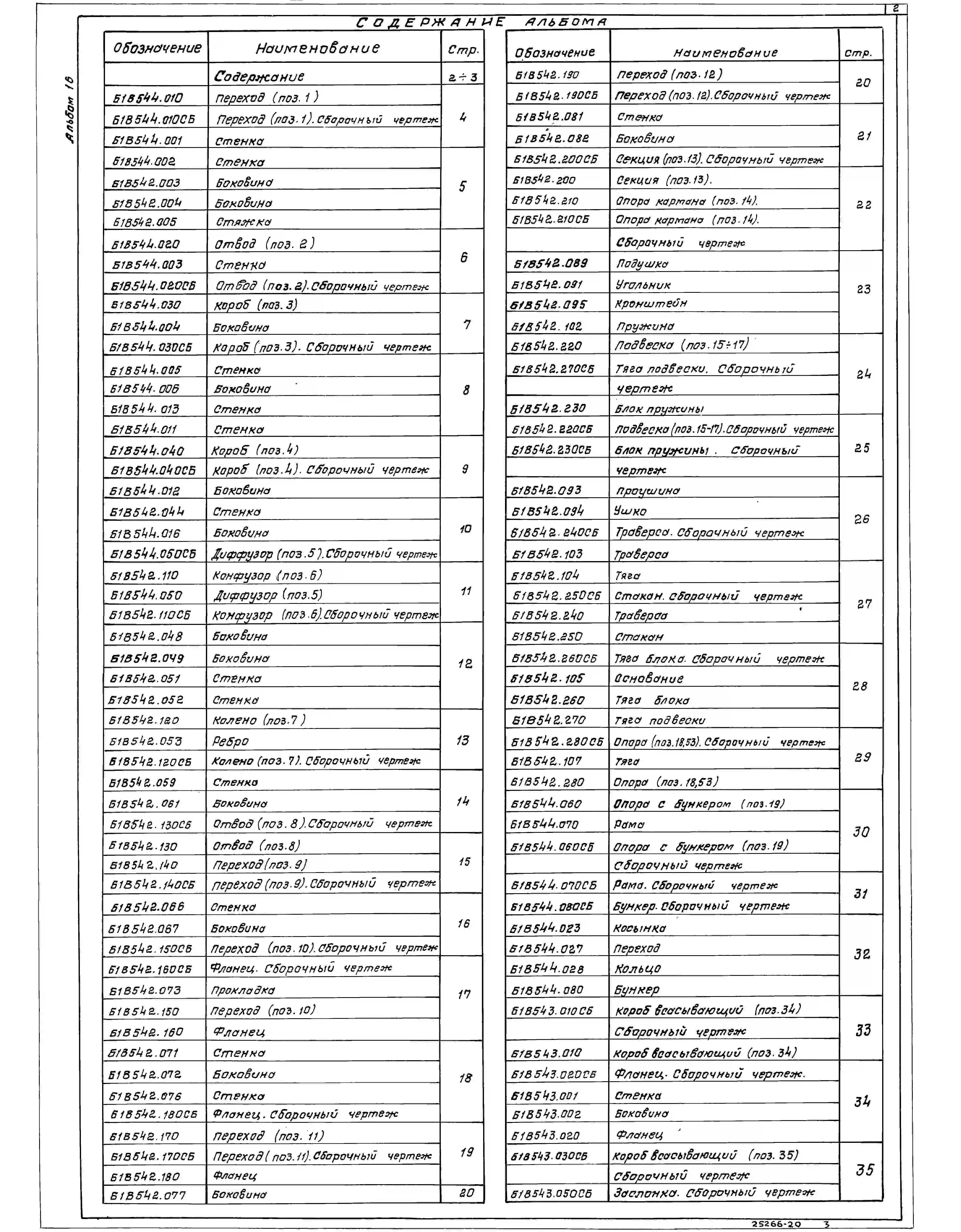

Альбом 16
Воздуховоды и газоходы котлоагрегата .Топливо - каменные угли. Конструкторская документация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

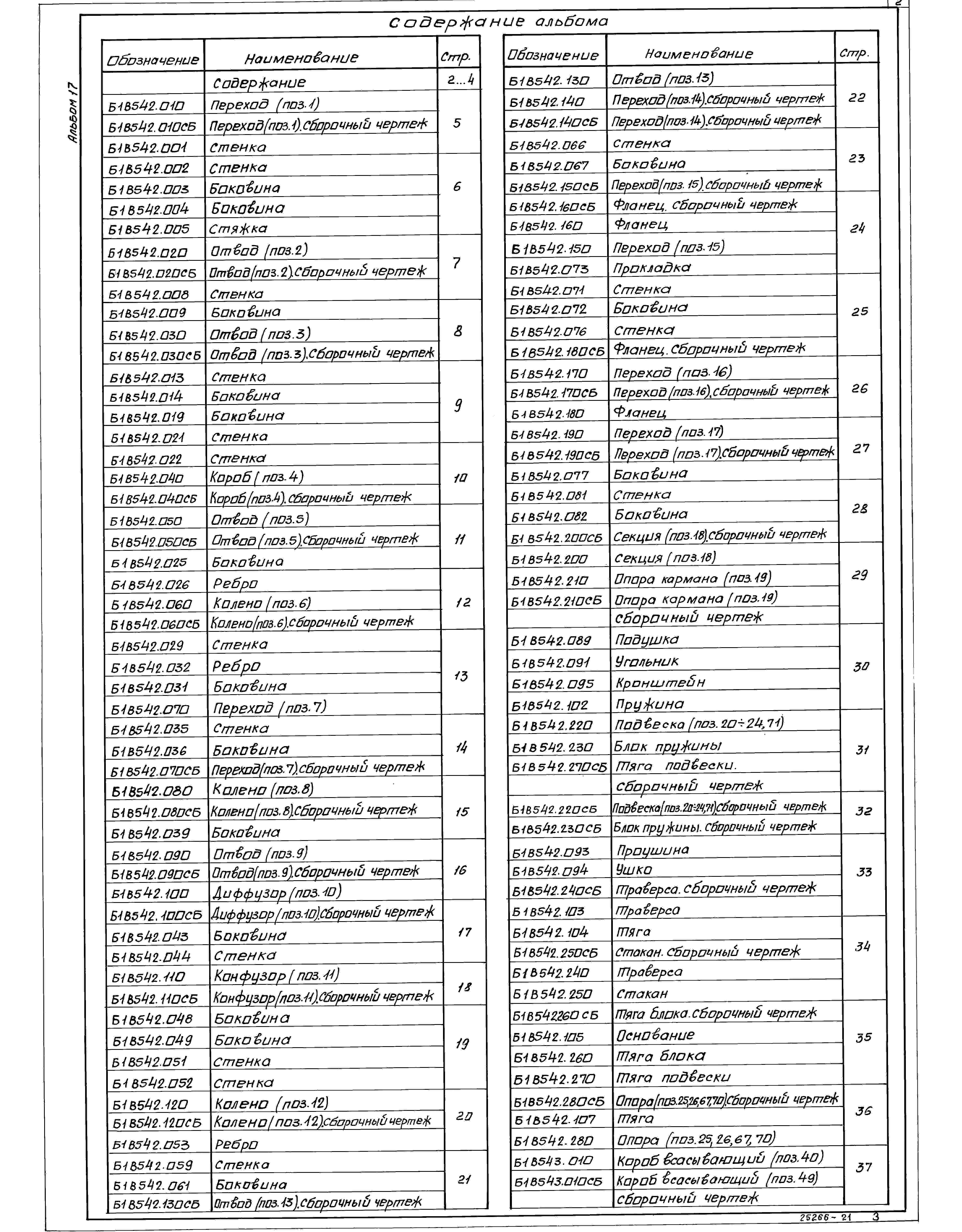

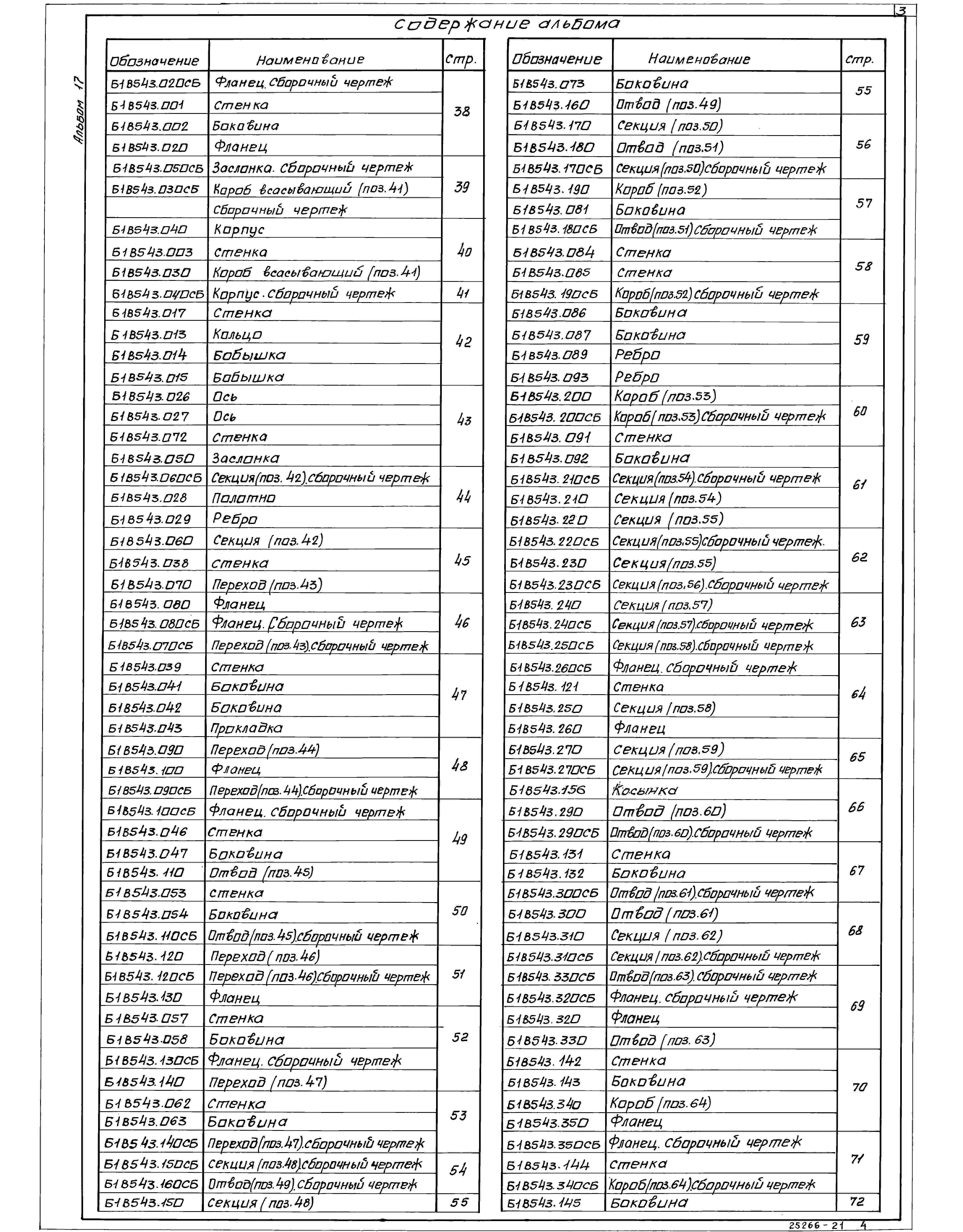

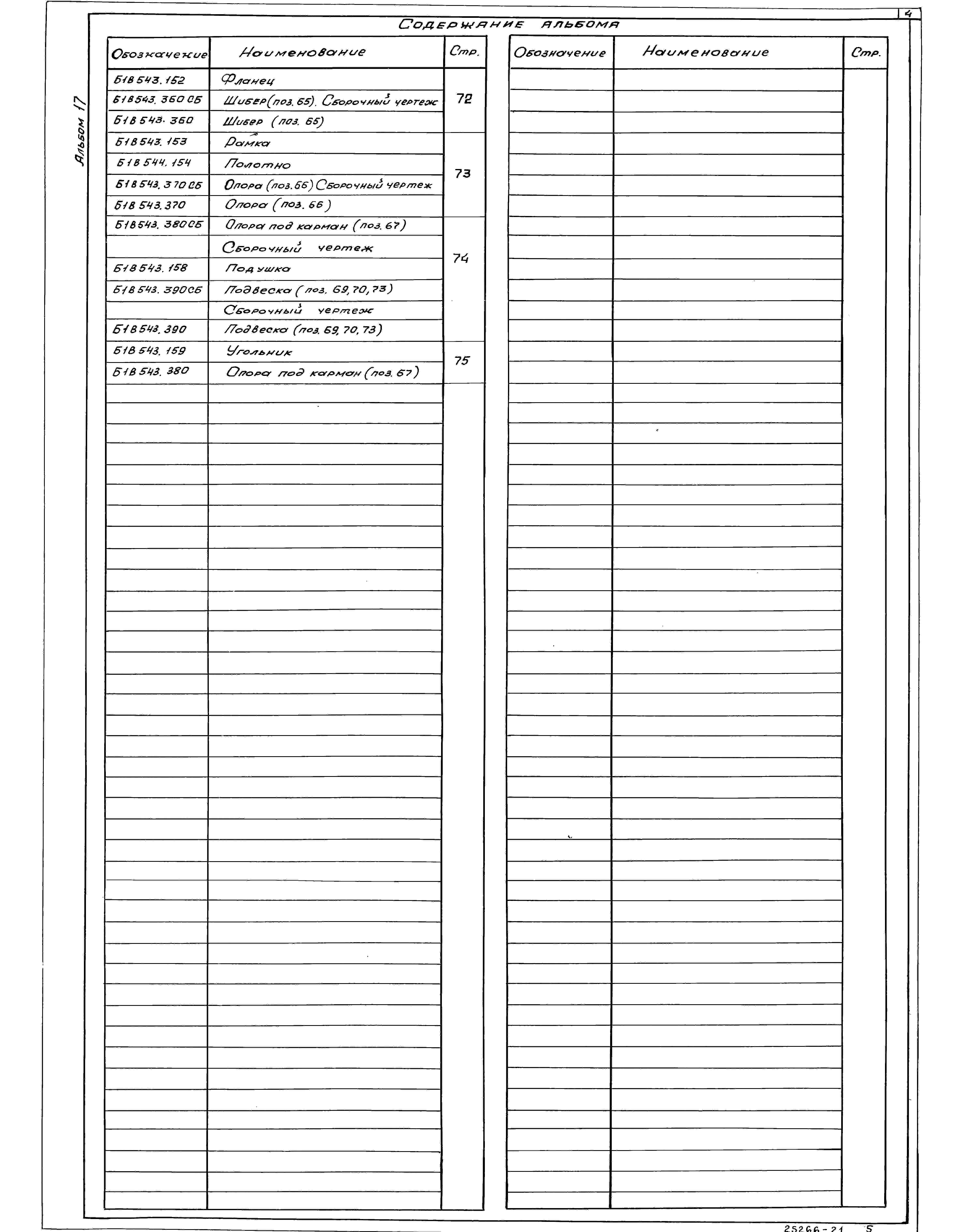

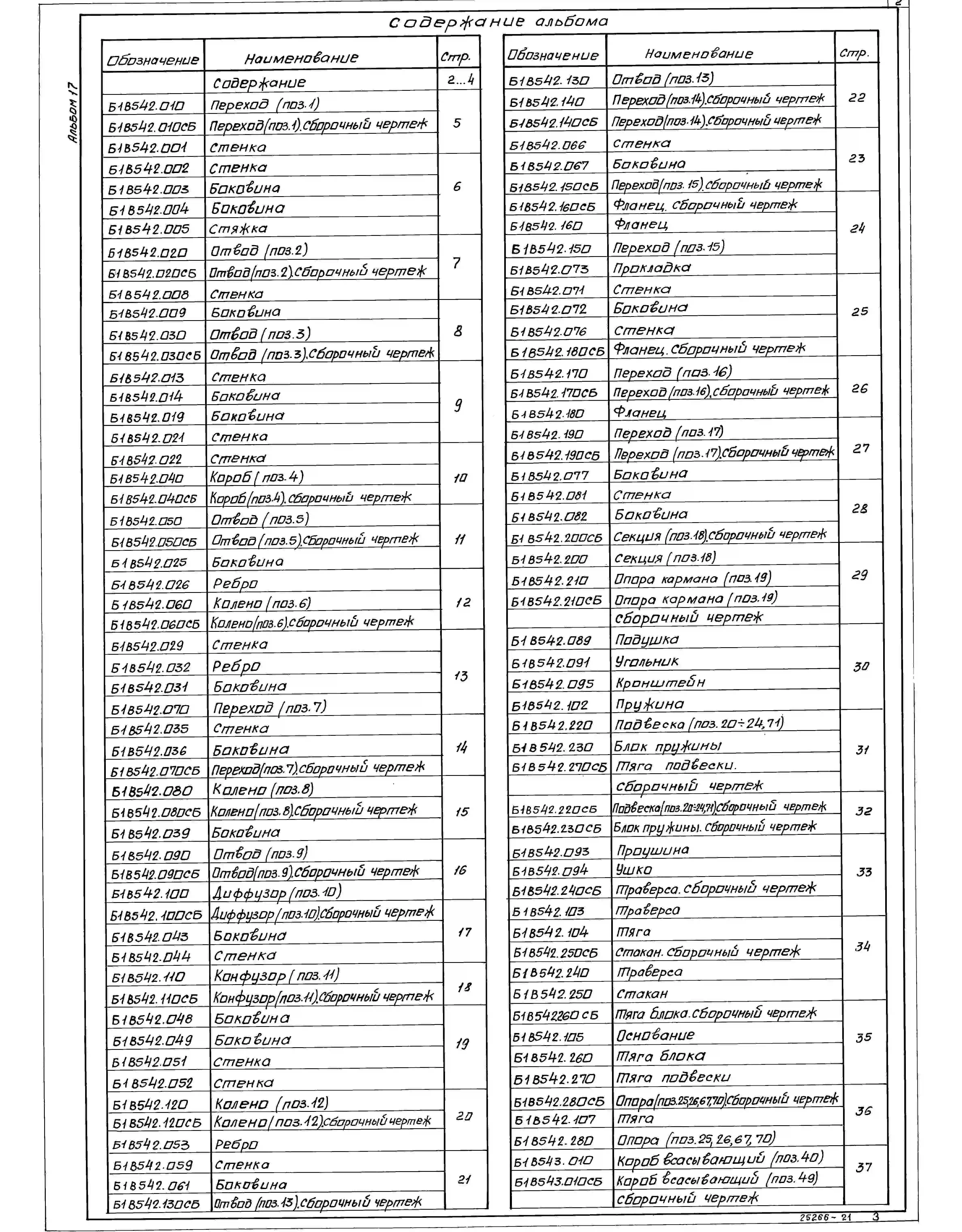

Альбом 17
Воздуховоды и газоходы котлоагрегата. Топливо - бурые угли. Конструкторская документация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

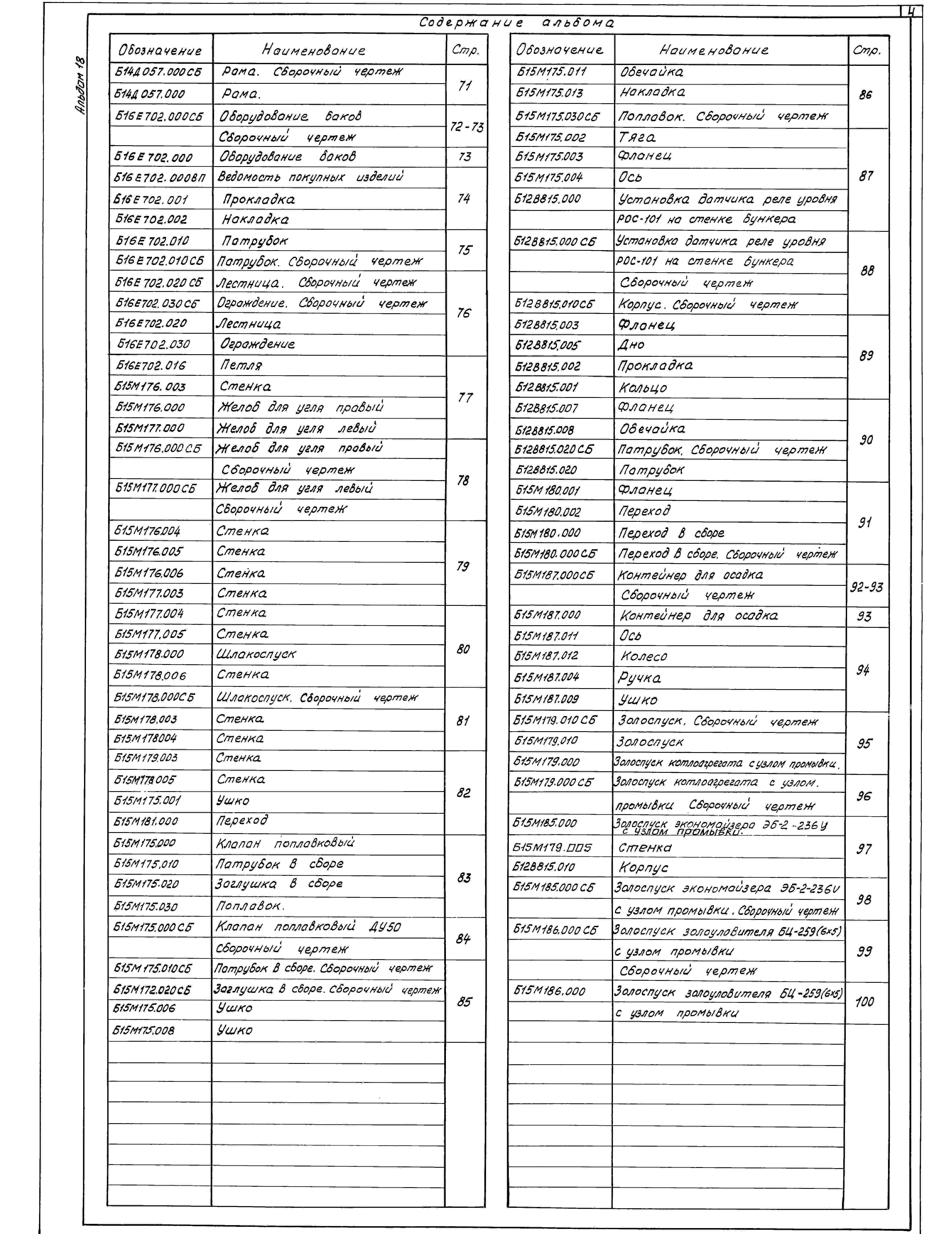

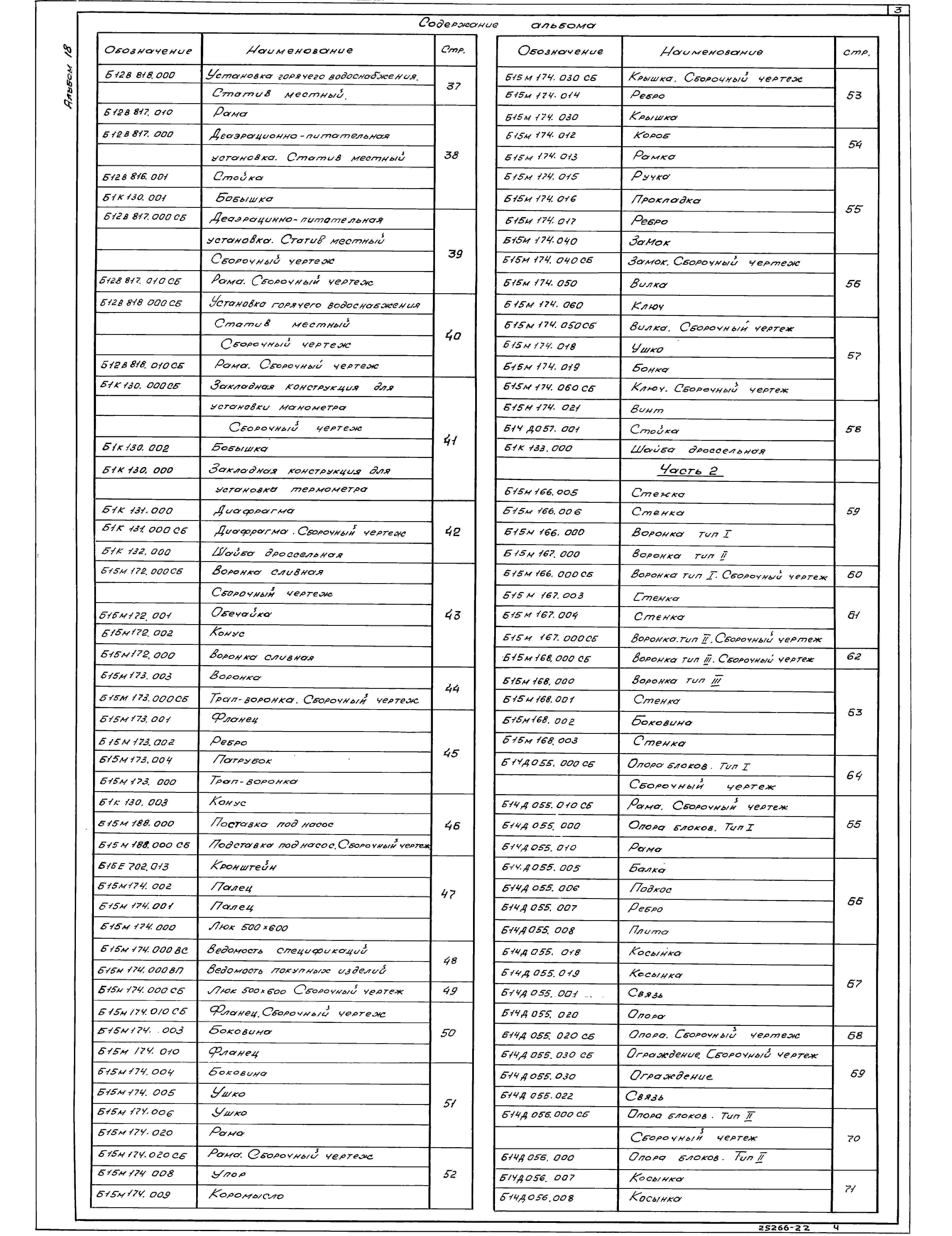

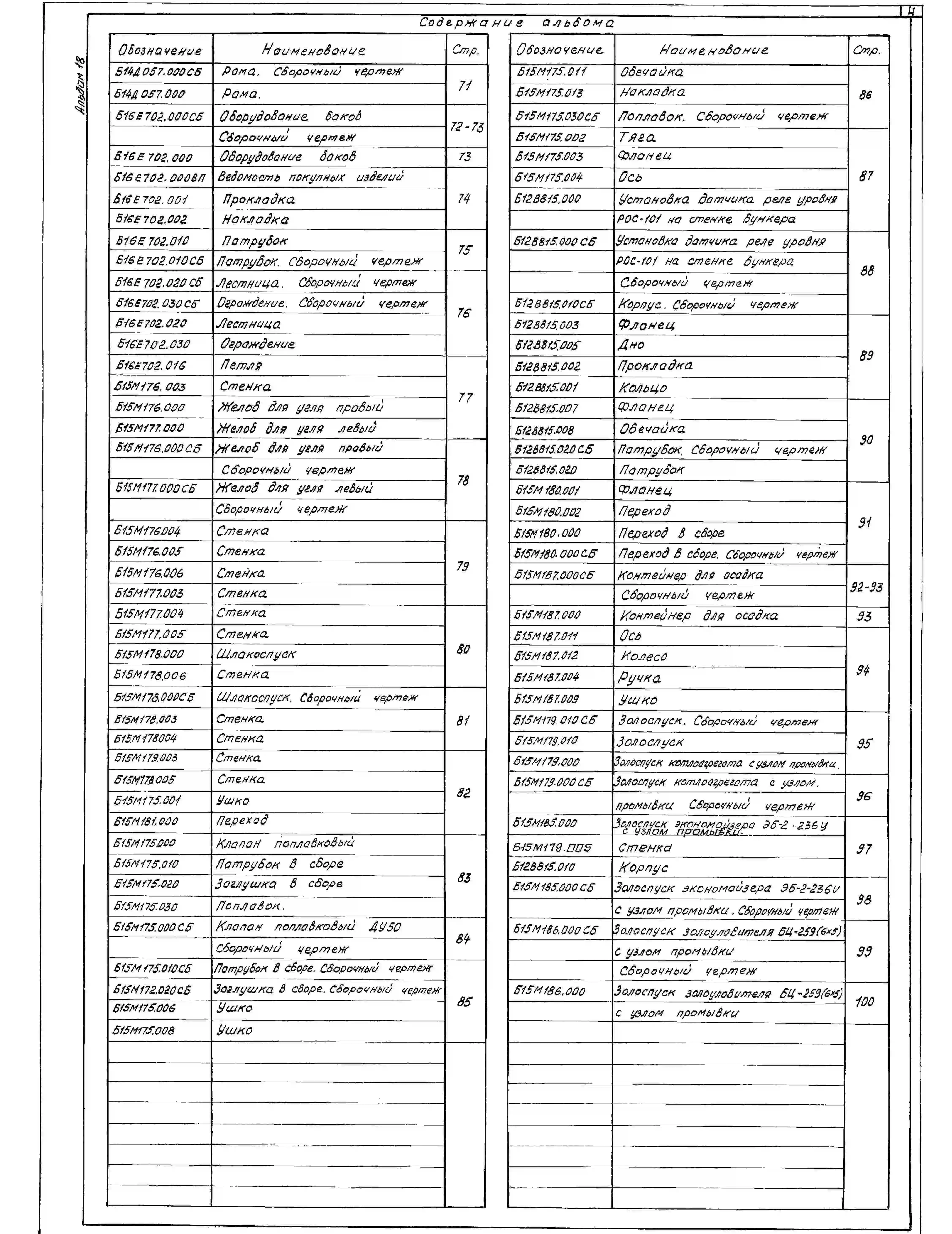

Альбом 18
Часть 1 Монтажные изделия. Конструкторская документация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 18
Часть 2 Монтажные изделия. Конструкторская документация
Новое название альбома:

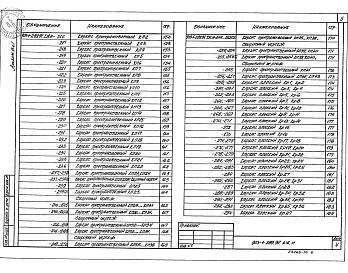

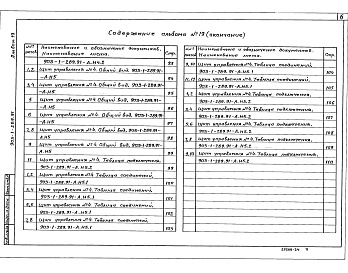

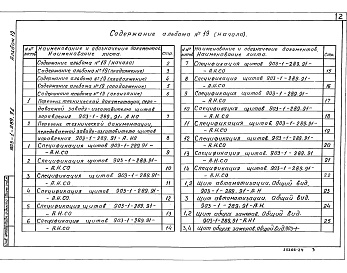

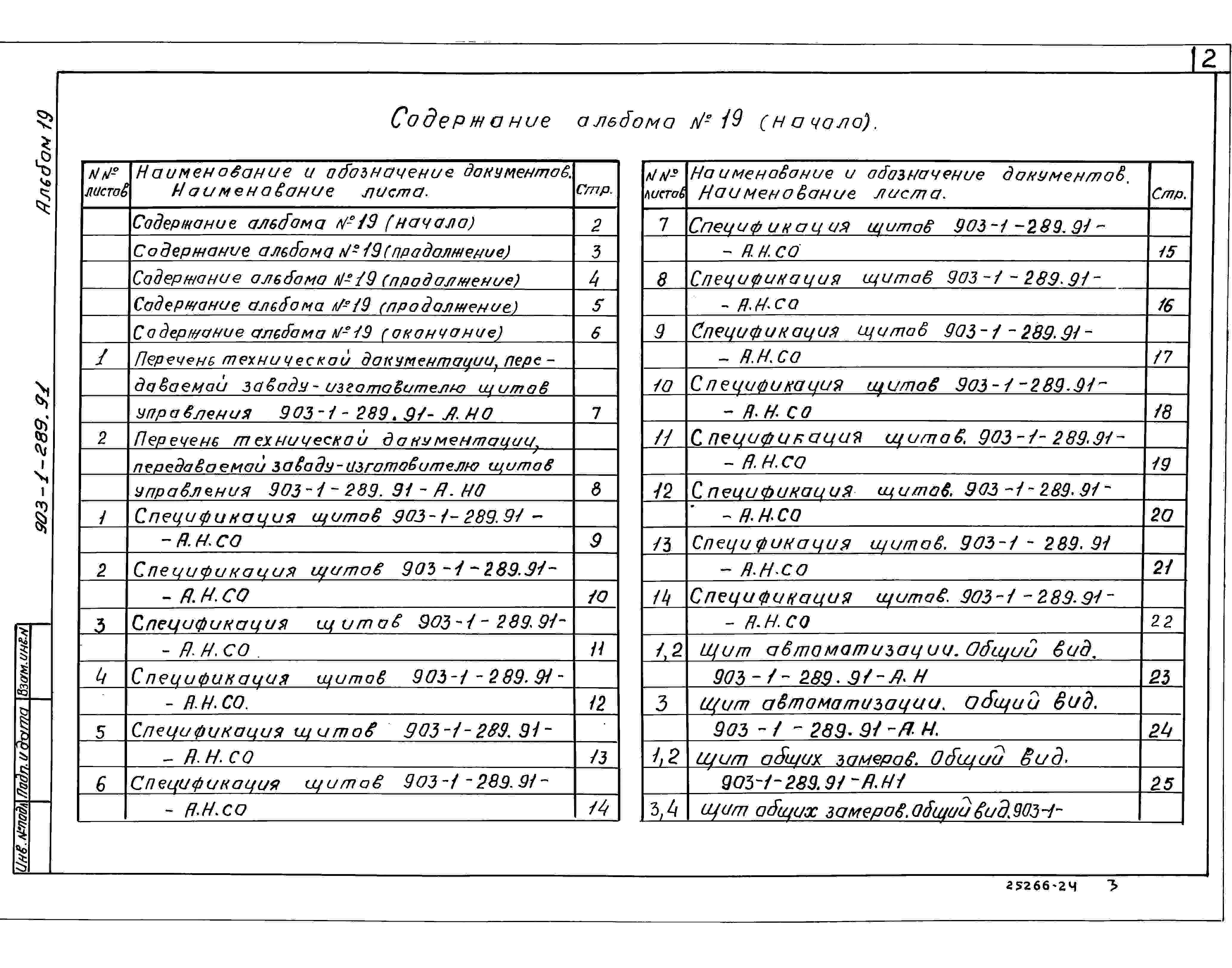

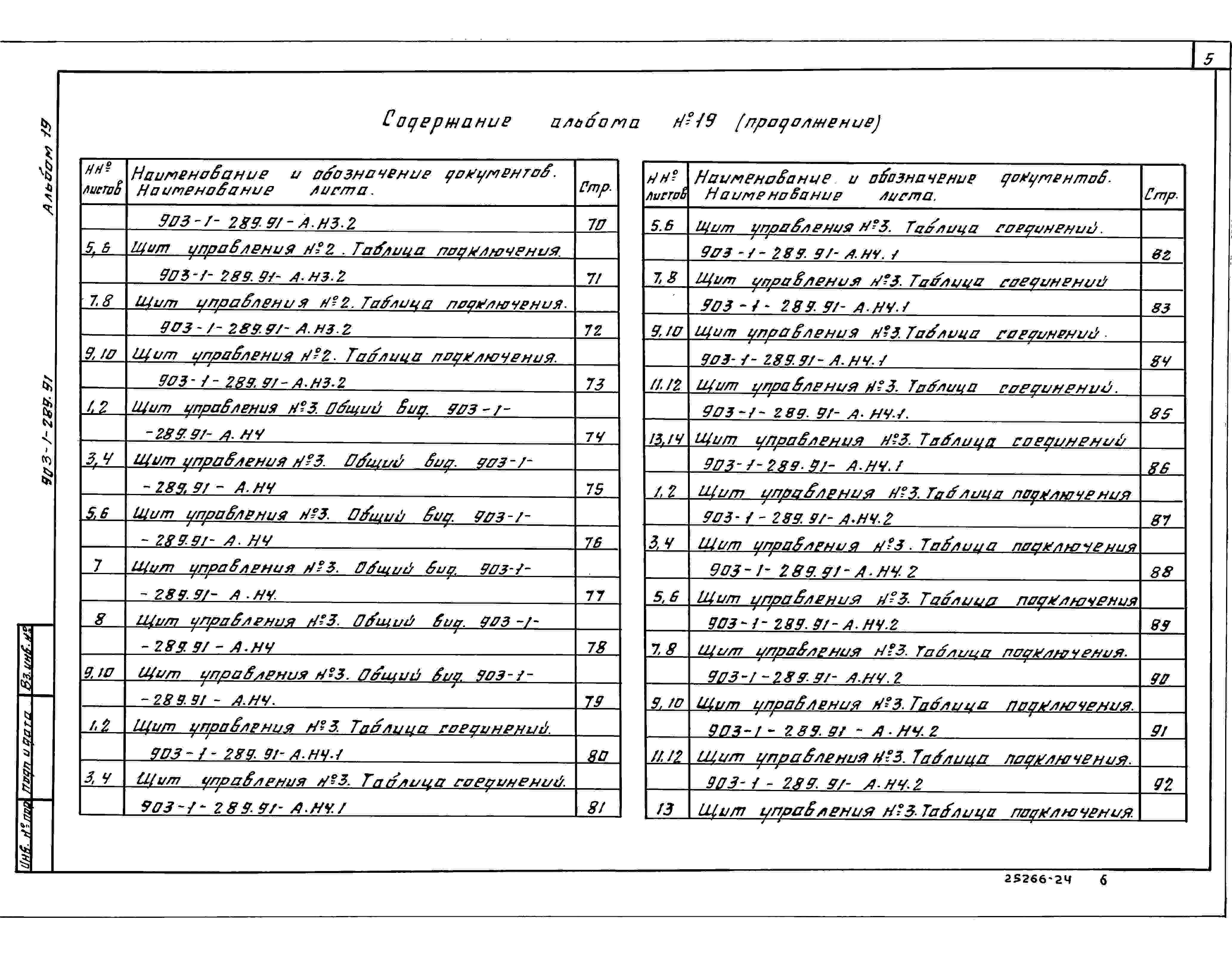

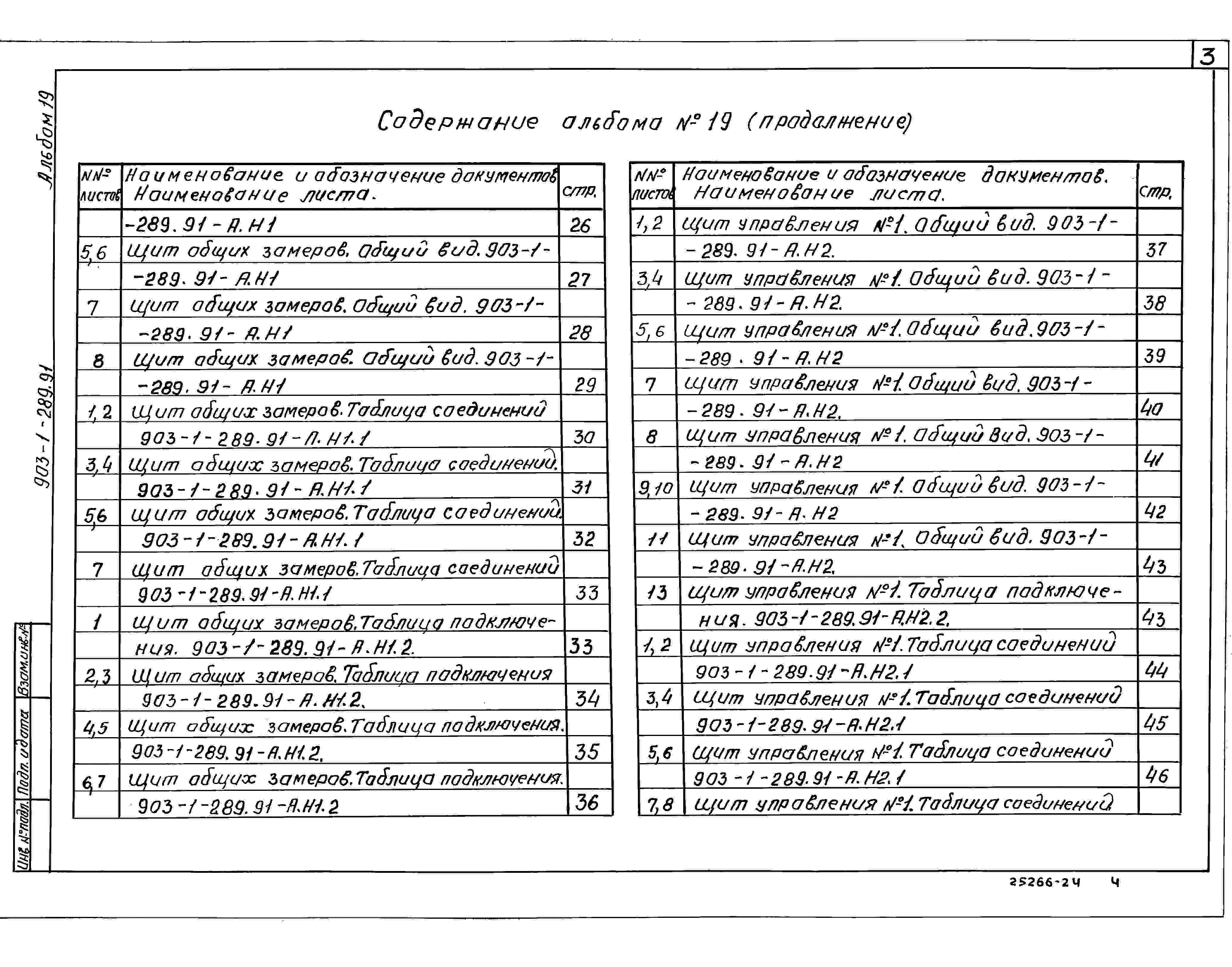

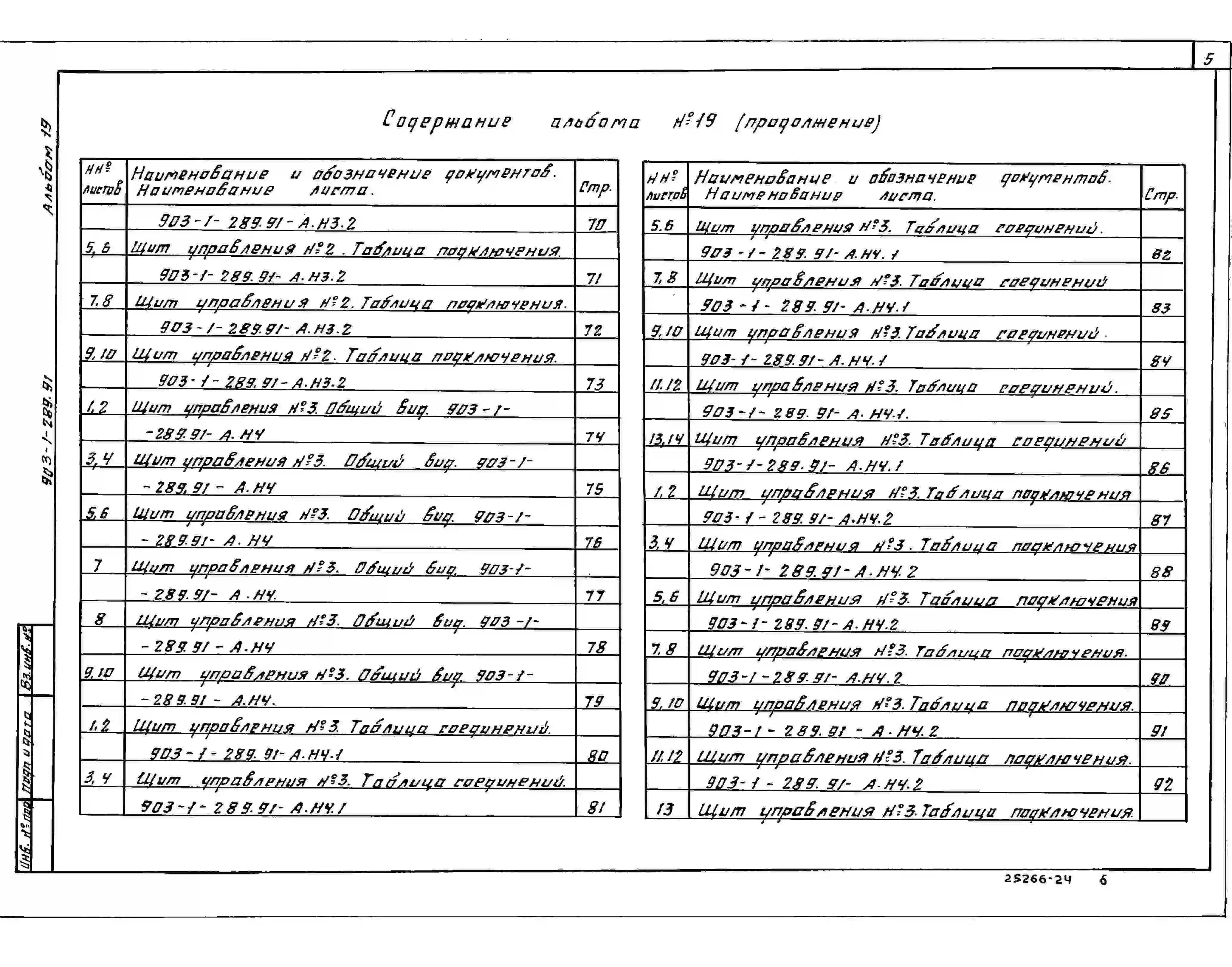

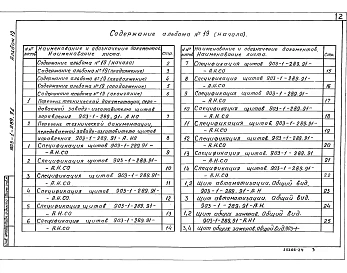

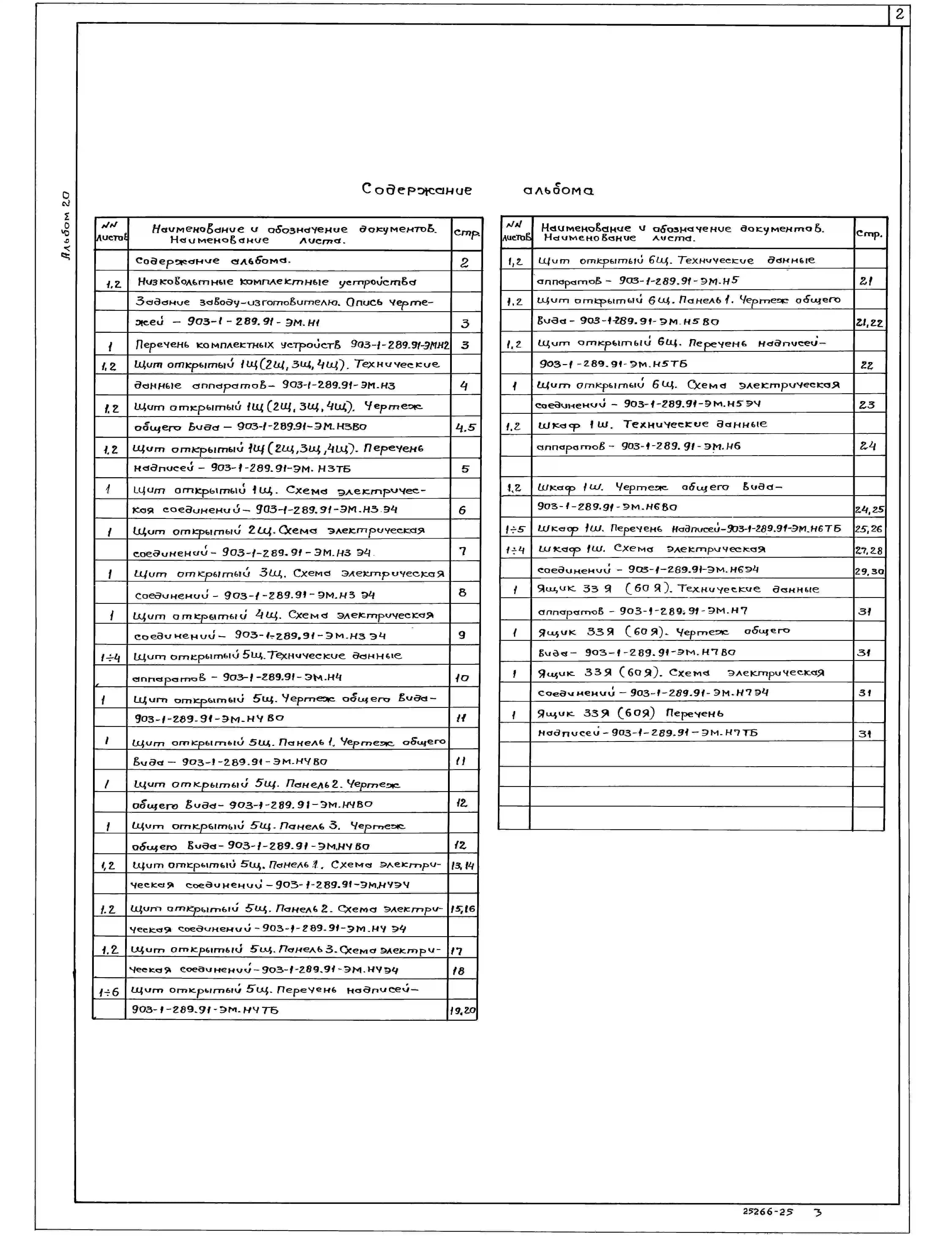

Альбом 19

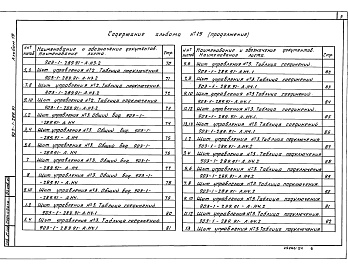

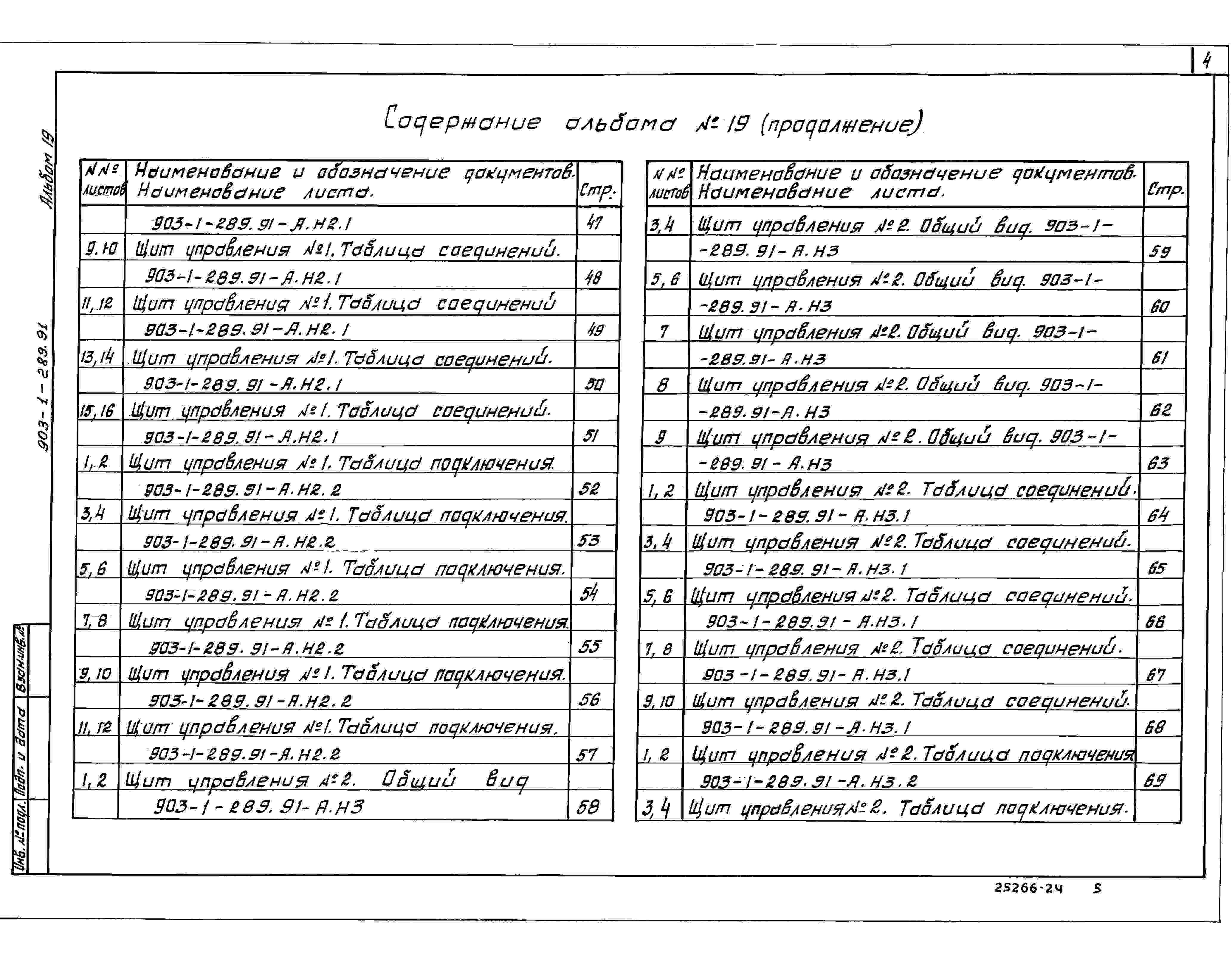

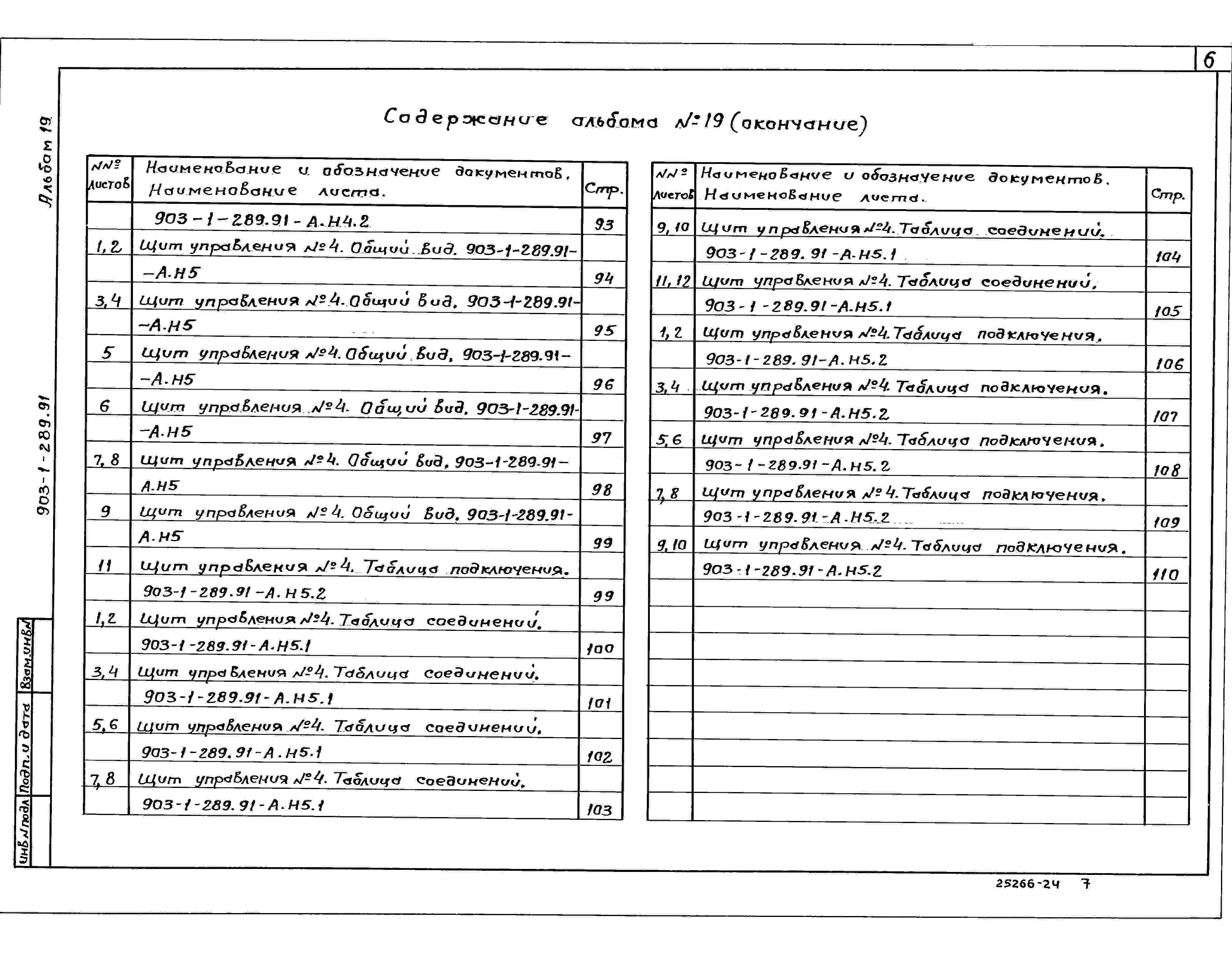

Щит управления. Задание заводу-изготовителю
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
Альбом 20
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

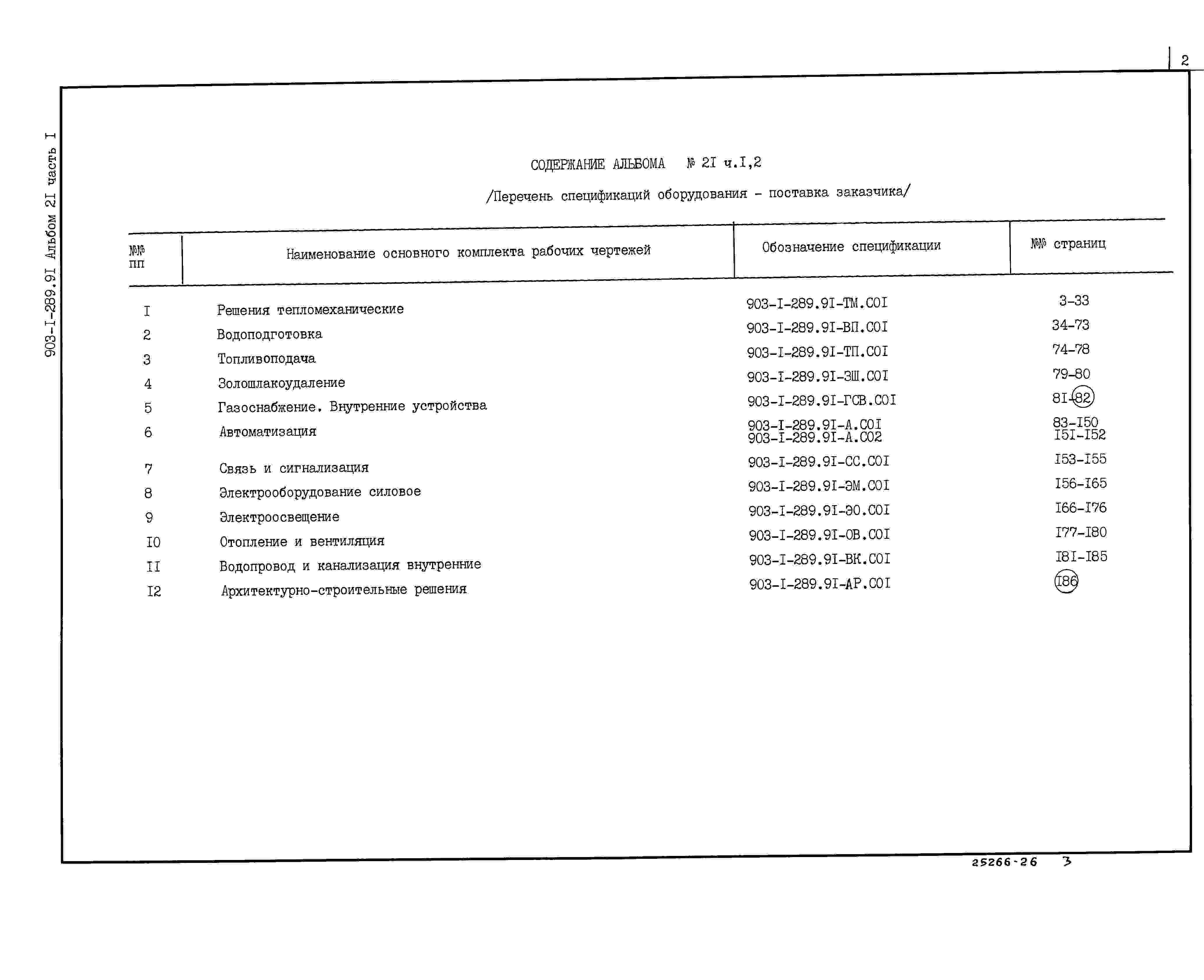

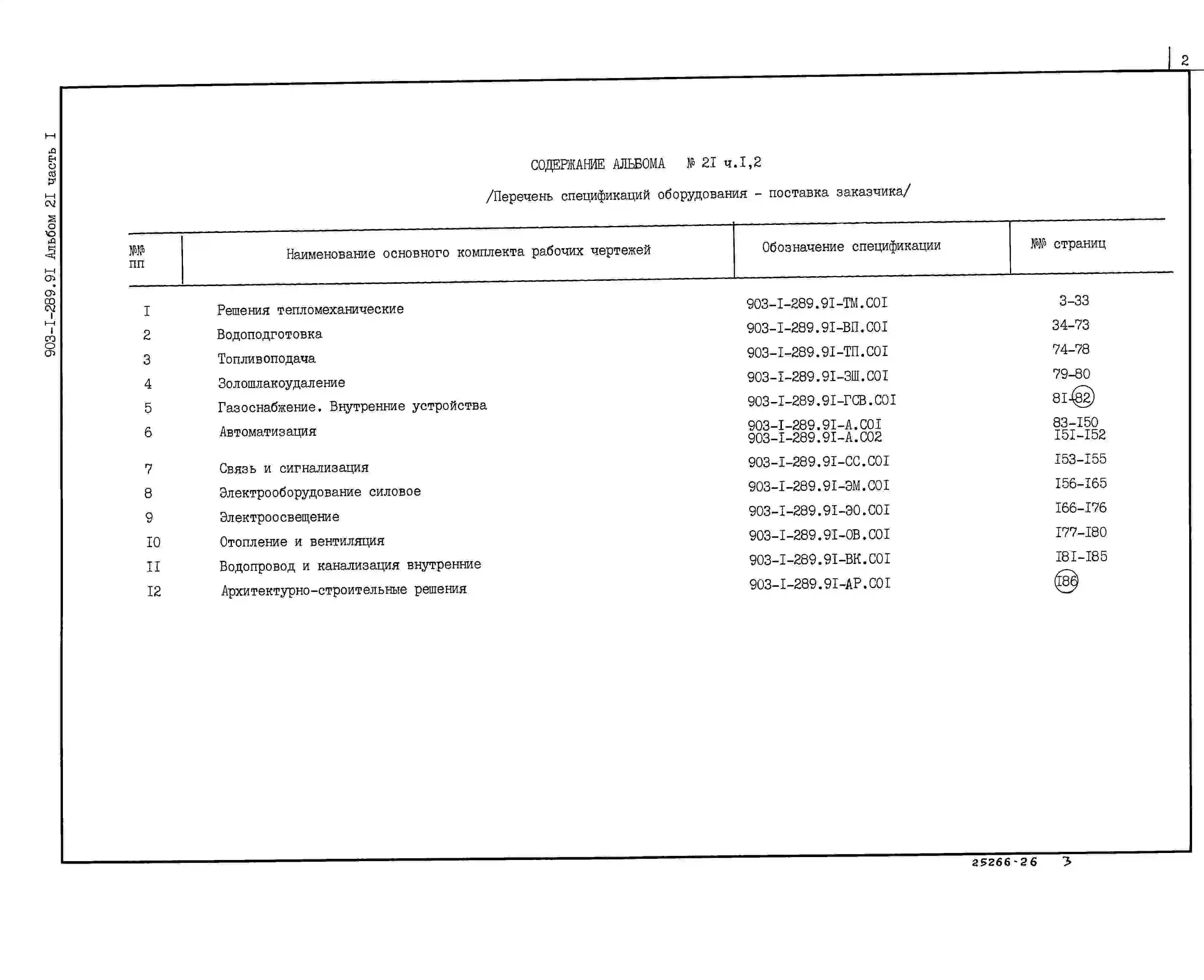

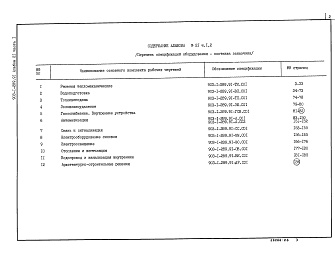

Альбом 21
Часть 2 Спецификация оборудования. Поставка заказчика
Новое название альбома:
Альбом 21
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

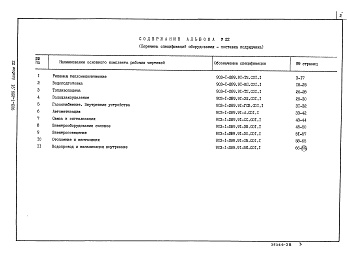

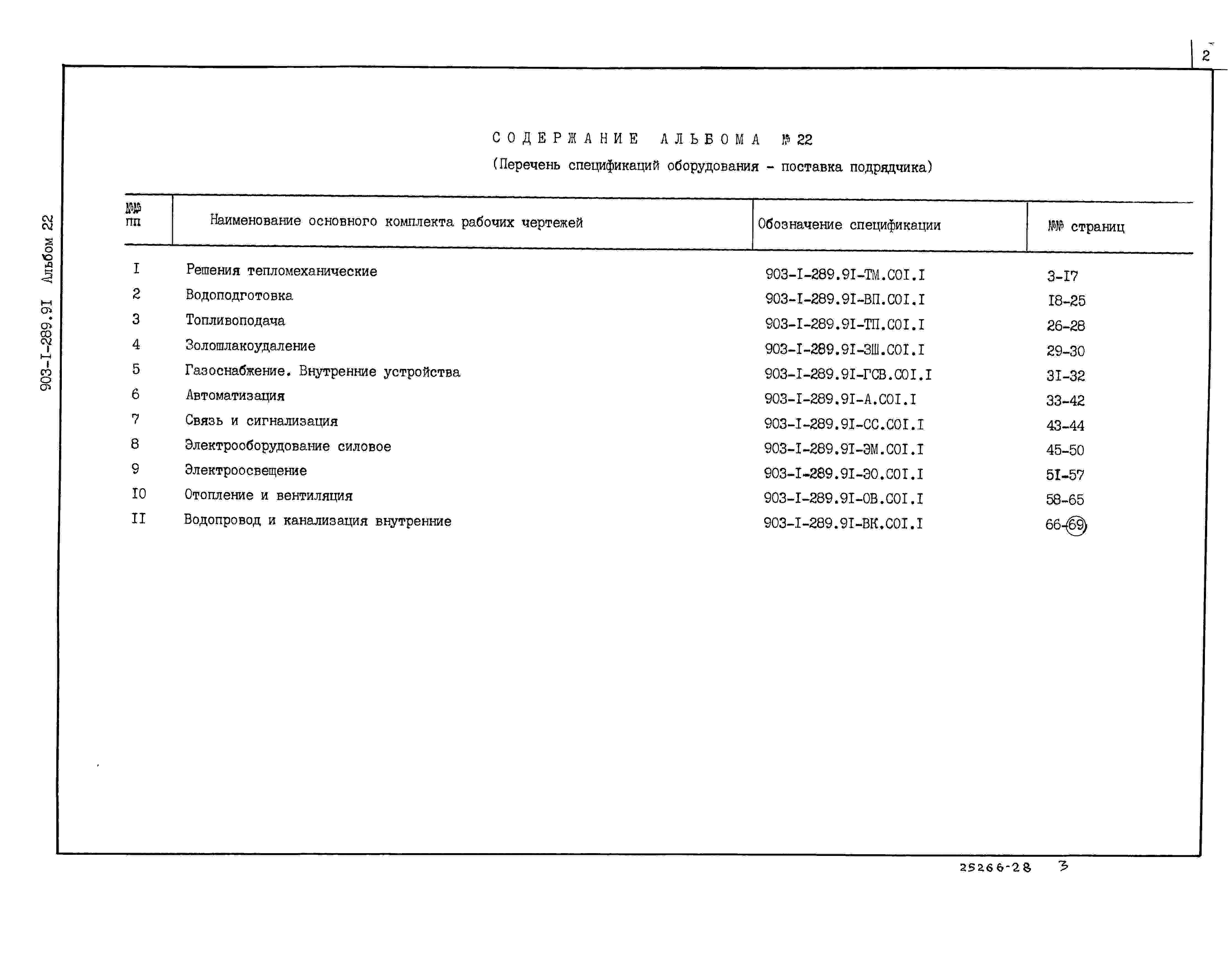

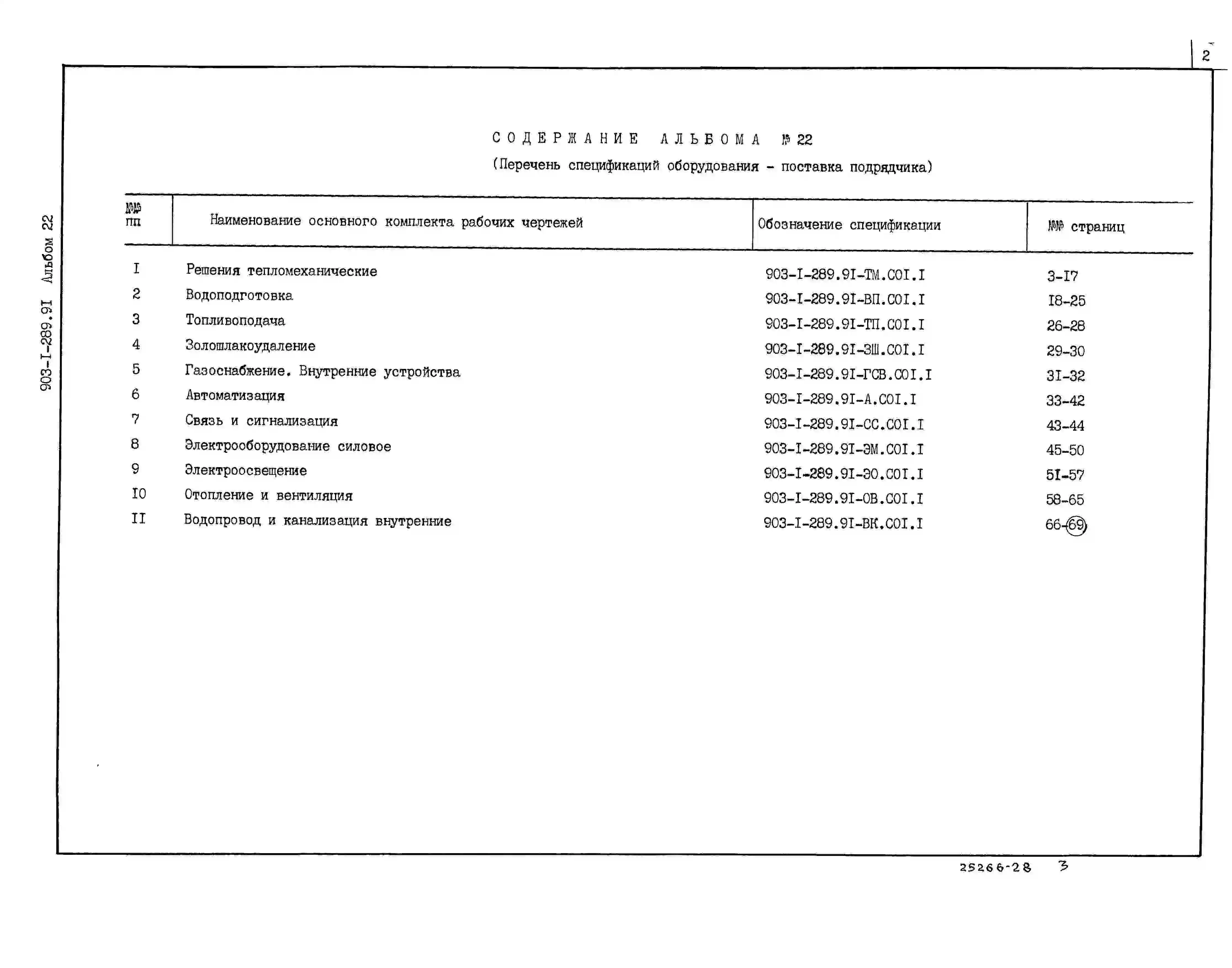

Альбом 22
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 23
Опросные листы
Новое название альбома:
Альбом 24
Ведомости потребности в материалах
Новое название альбома:
Альбом 25
Часть 2 Сметы на тепломеханическое оборудование и трубопроводы
Новое название альбома:

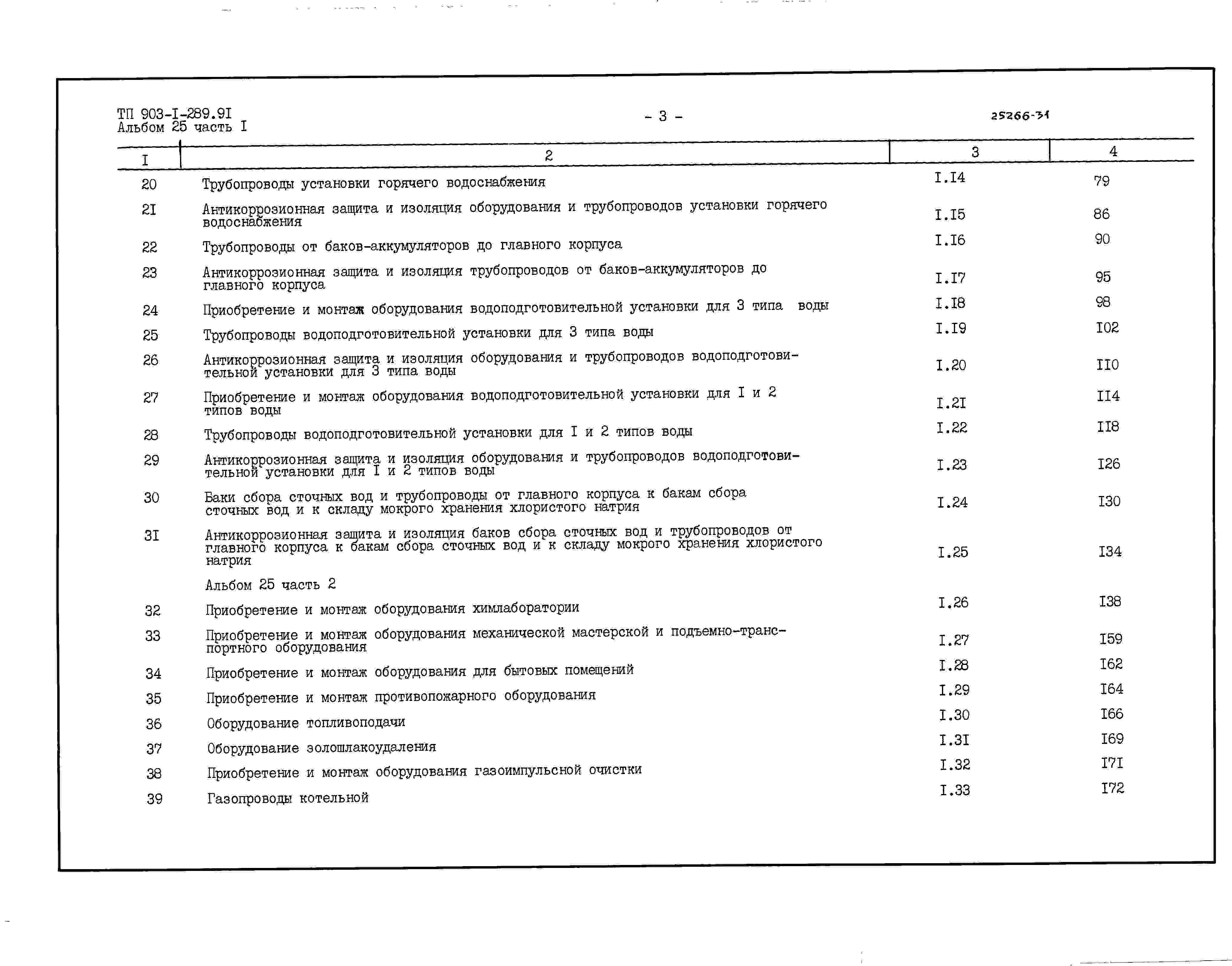

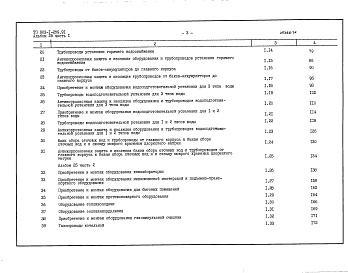

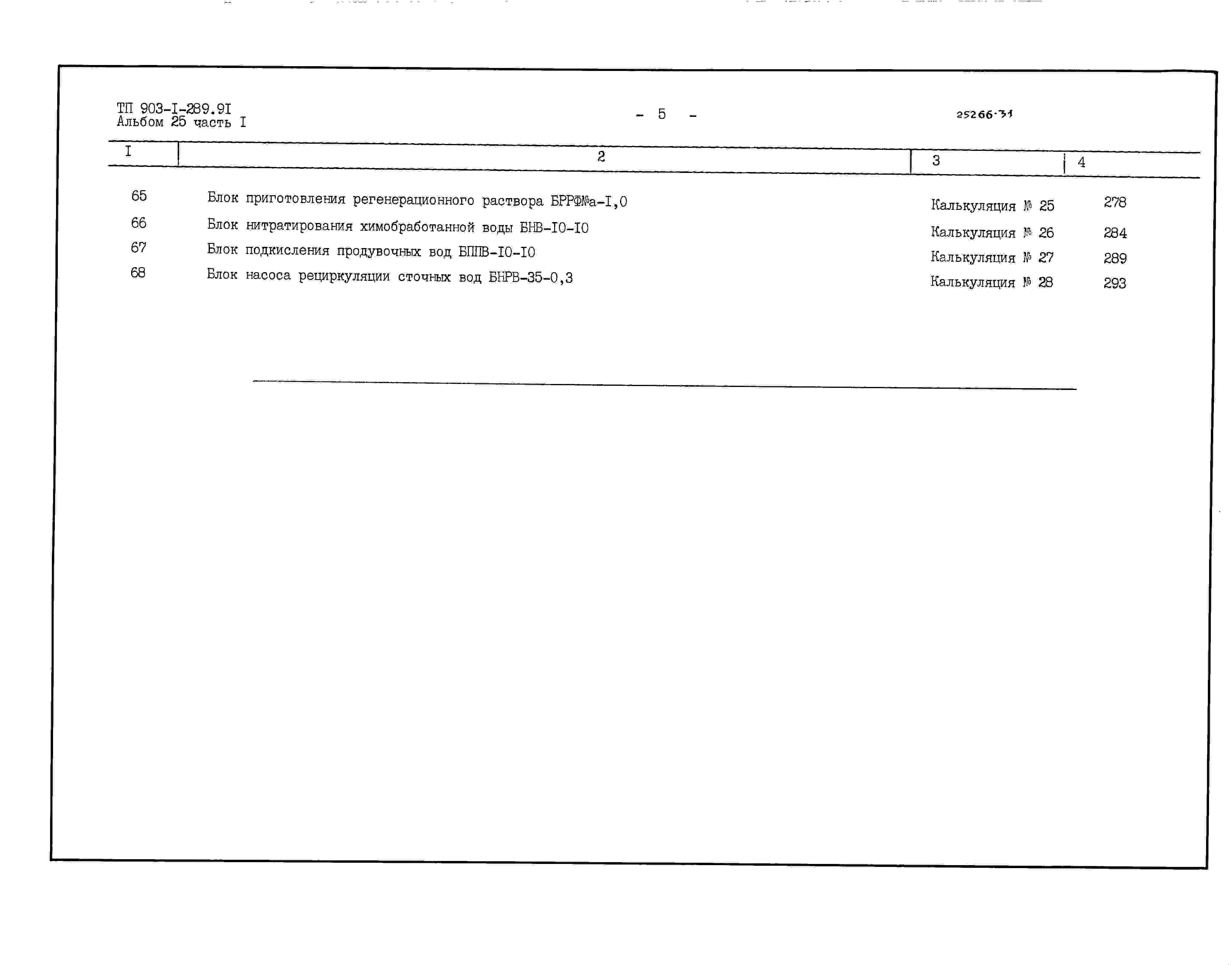

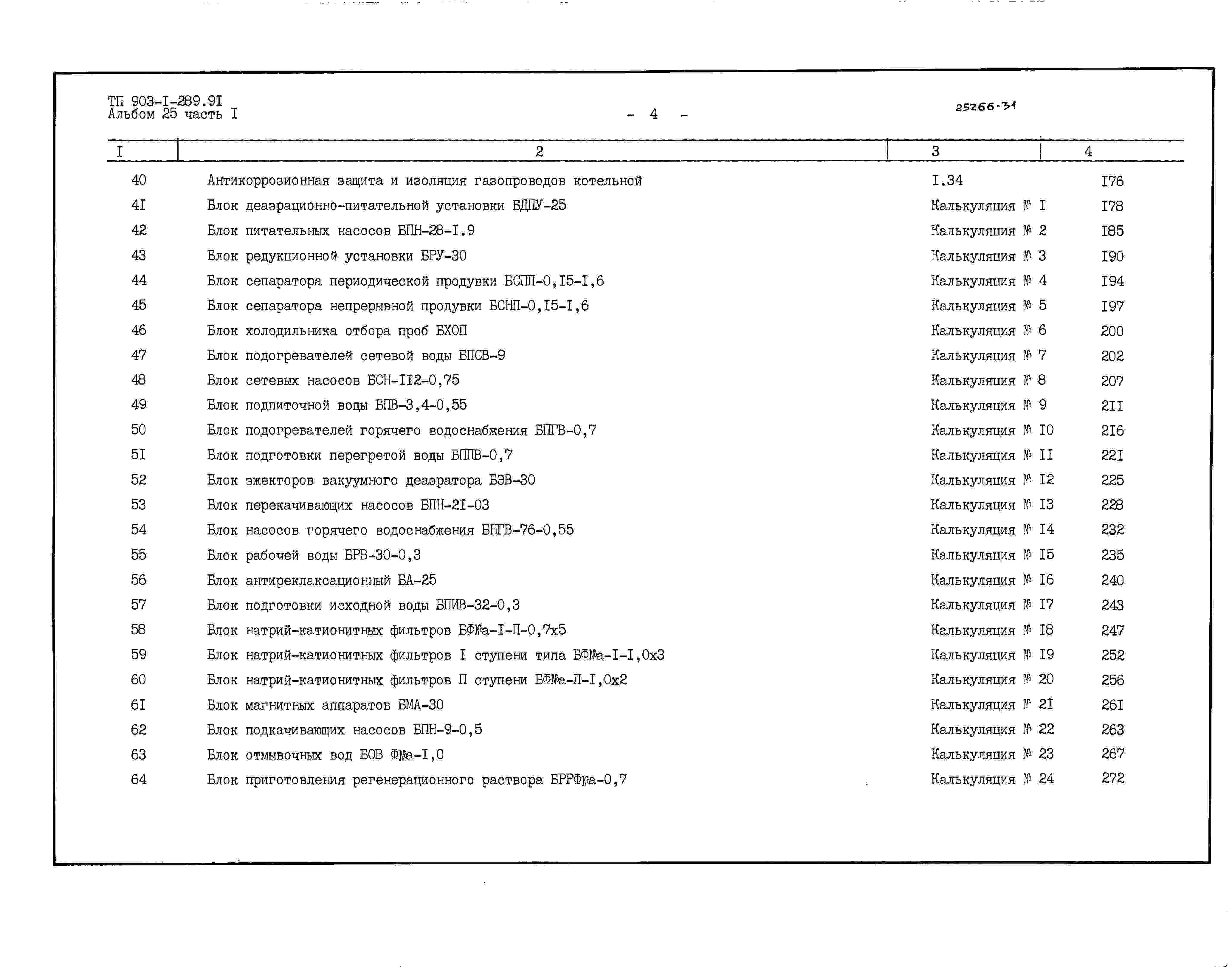

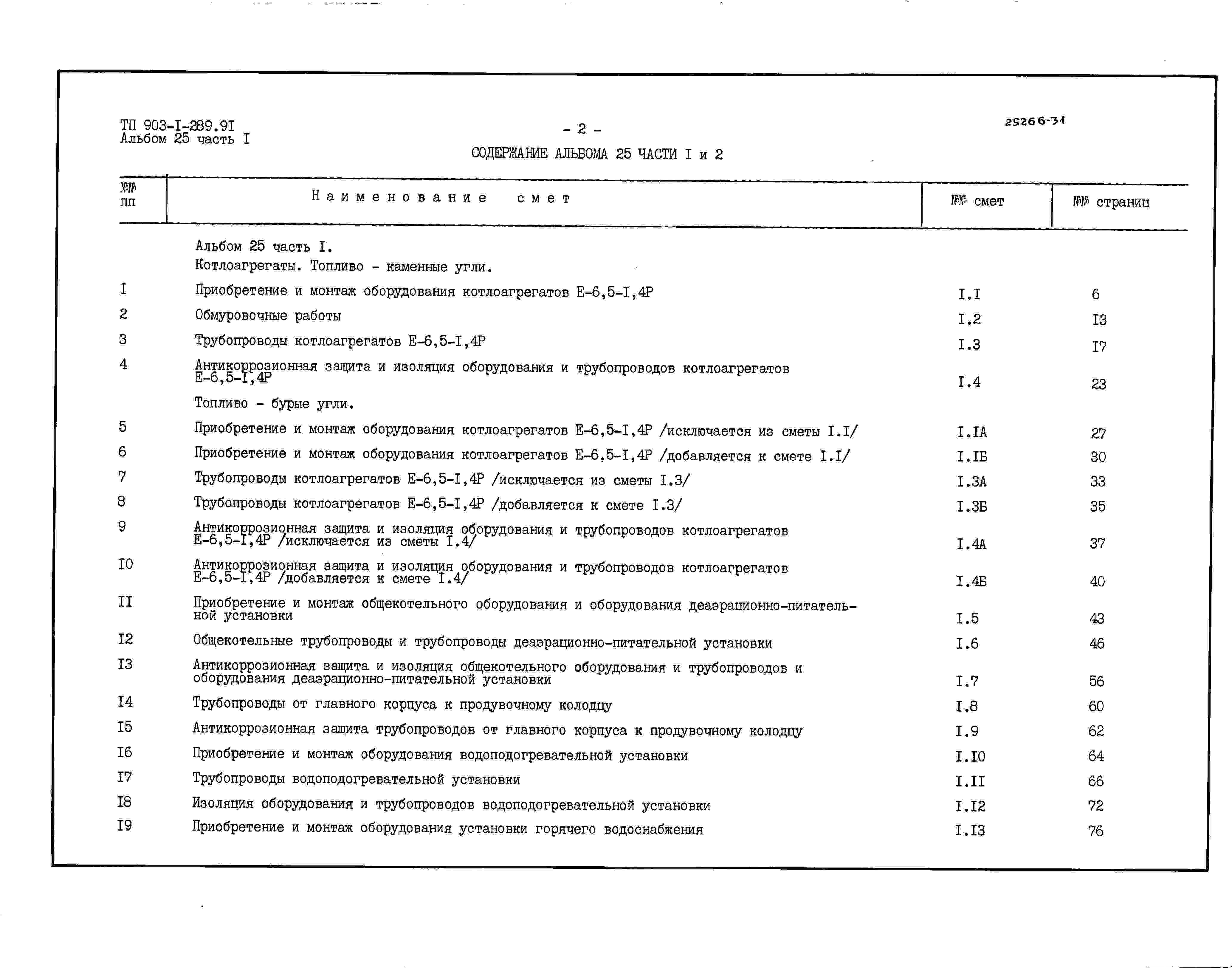

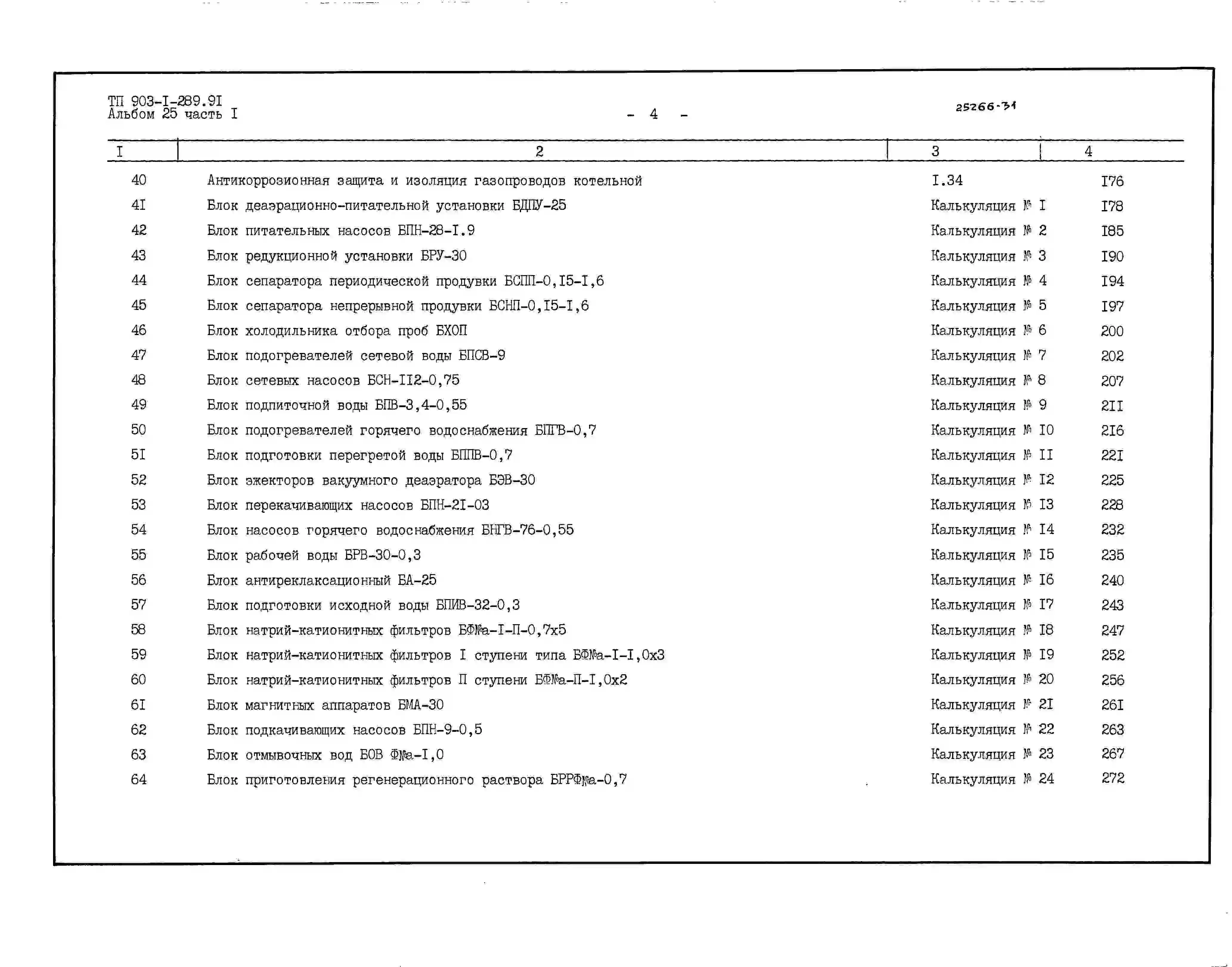

Альбом 25
Часть 1 Сметы на тепломеханическое оборудование и трубопроводы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

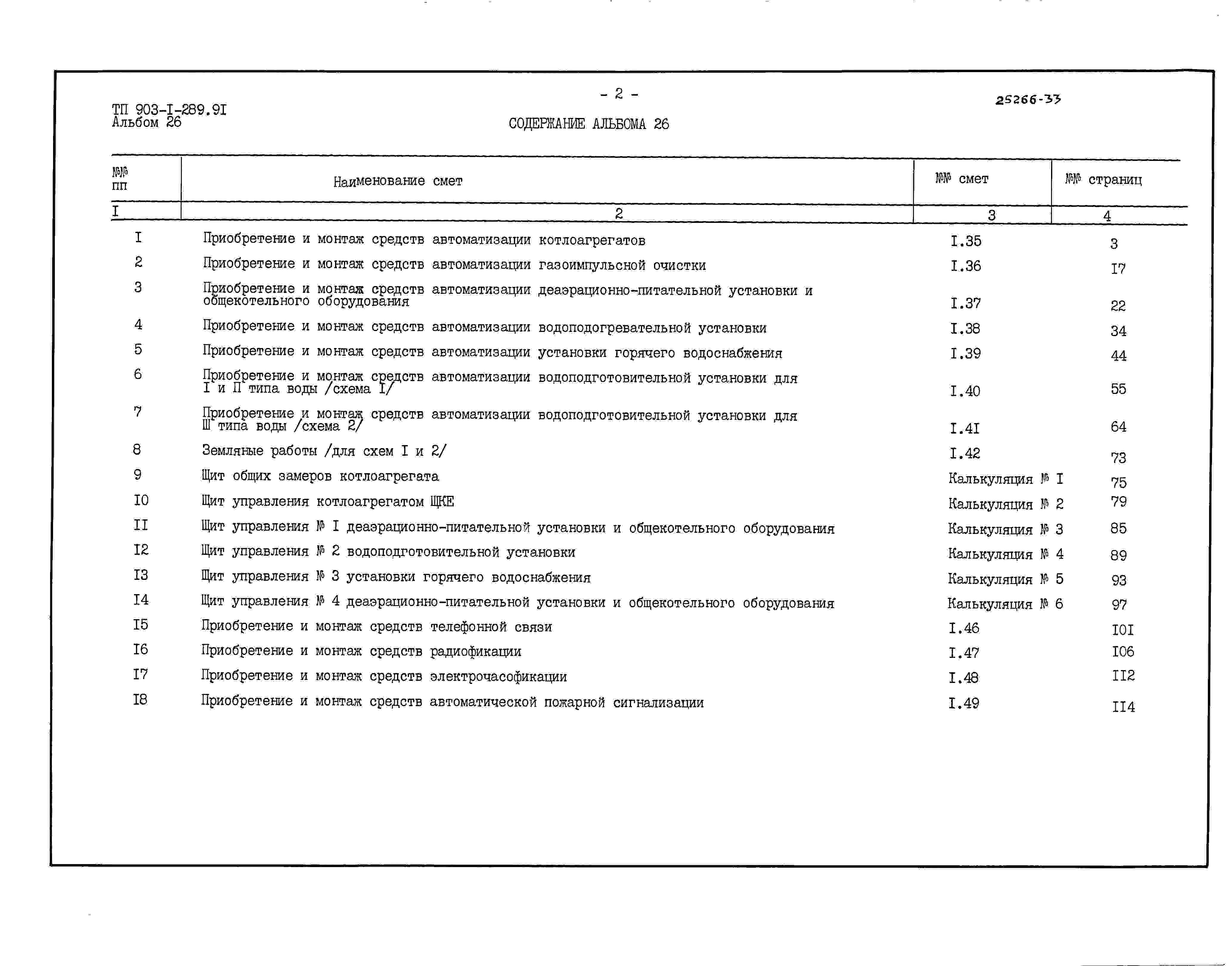

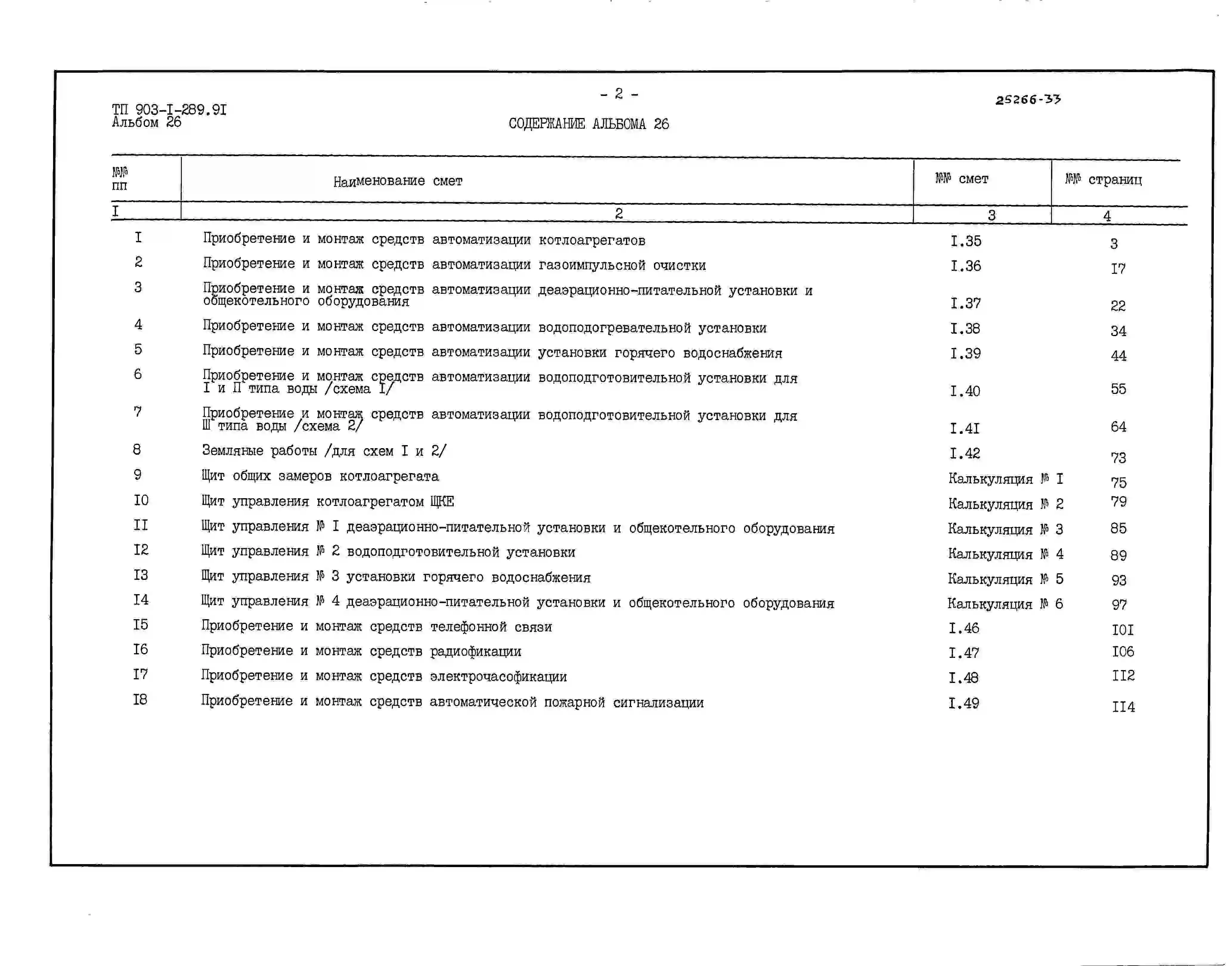

Альбом 26
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

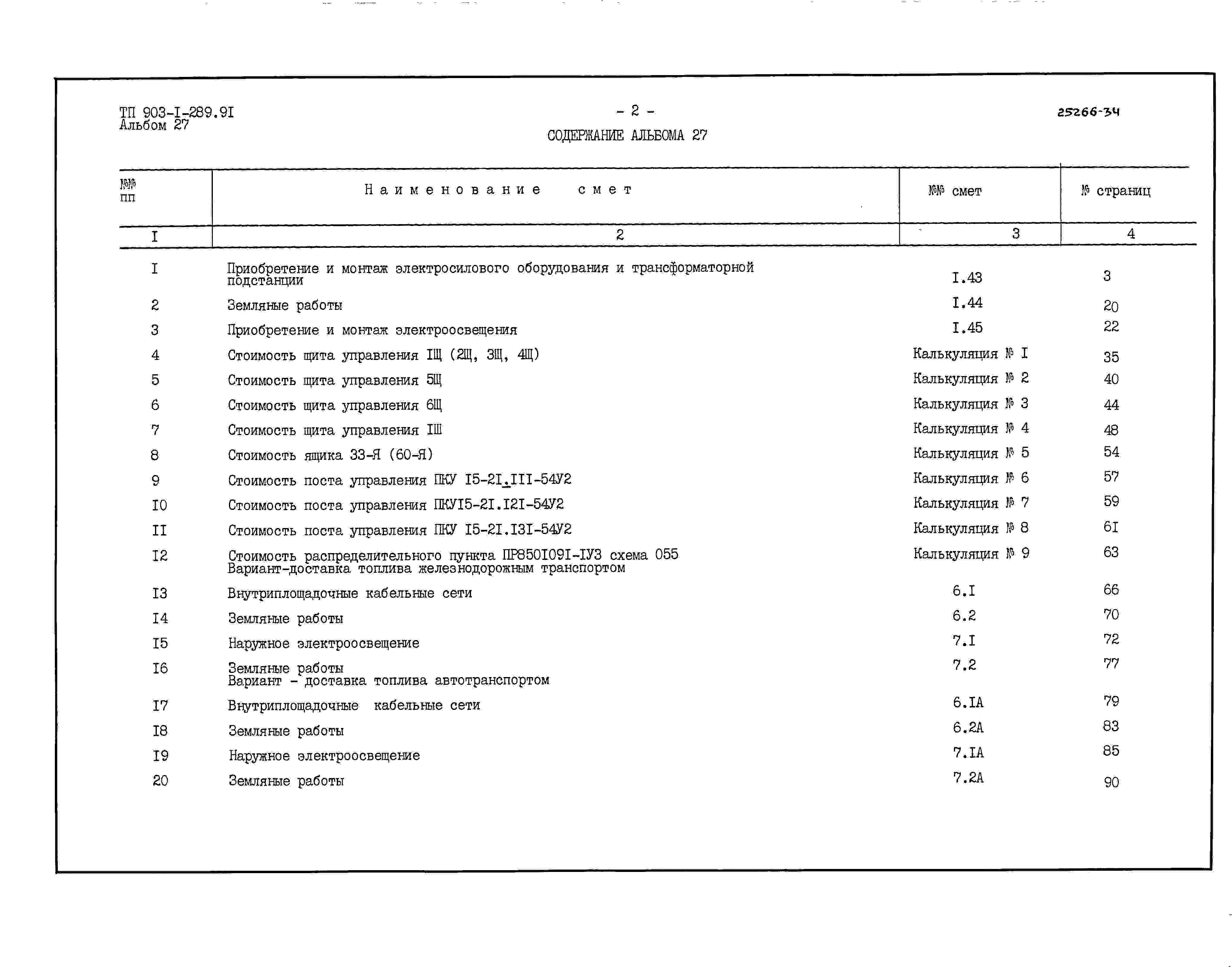

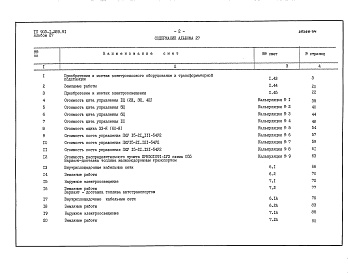

Альбом 27
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 28
Часть 2  Сметы на строительные работы
Новое название альбома:

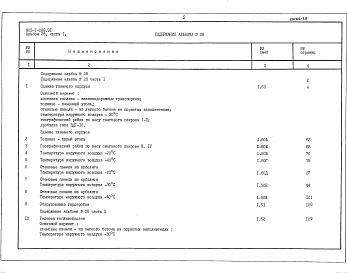

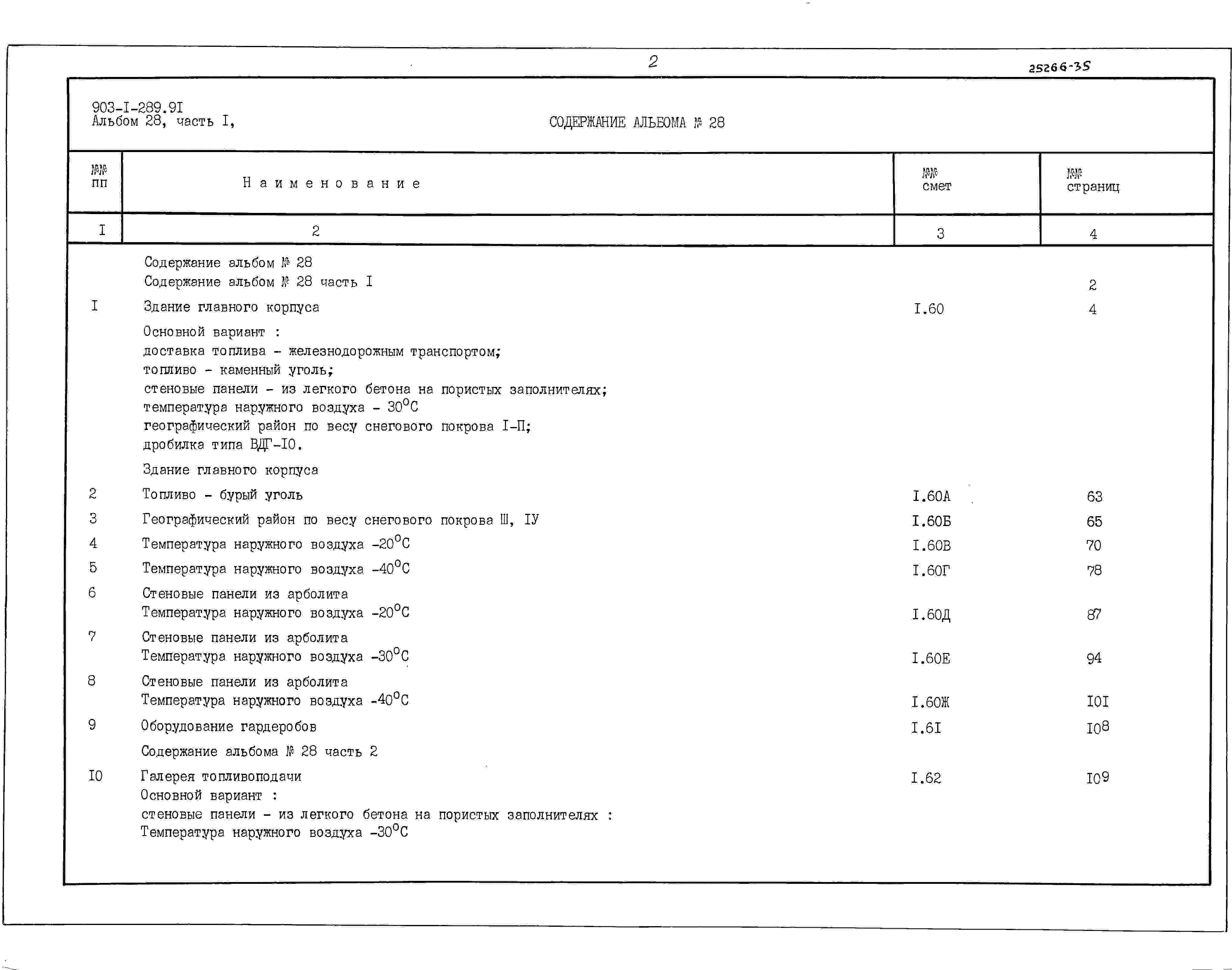

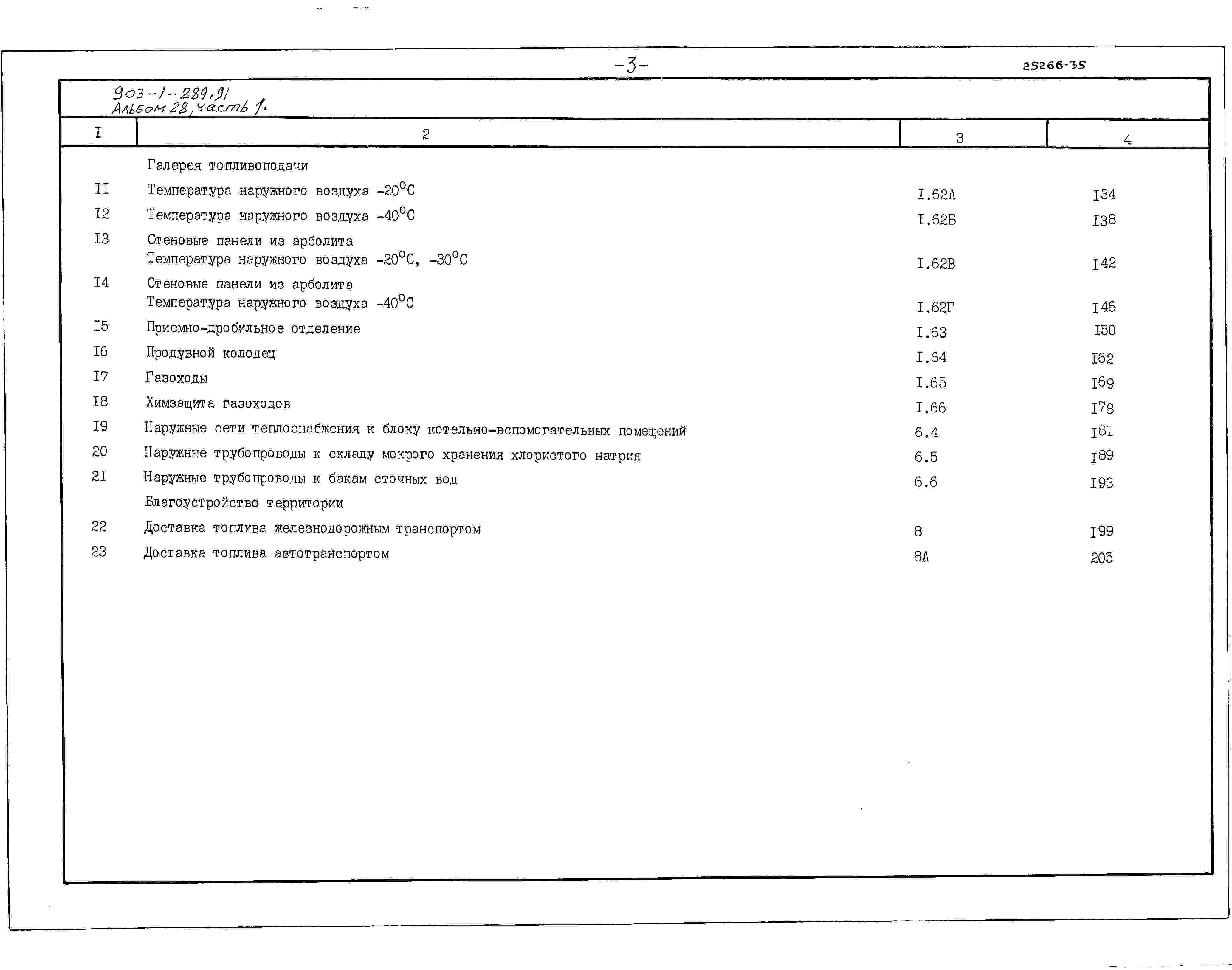

Альбом 28
Часть 1  Сметы на строительные работы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

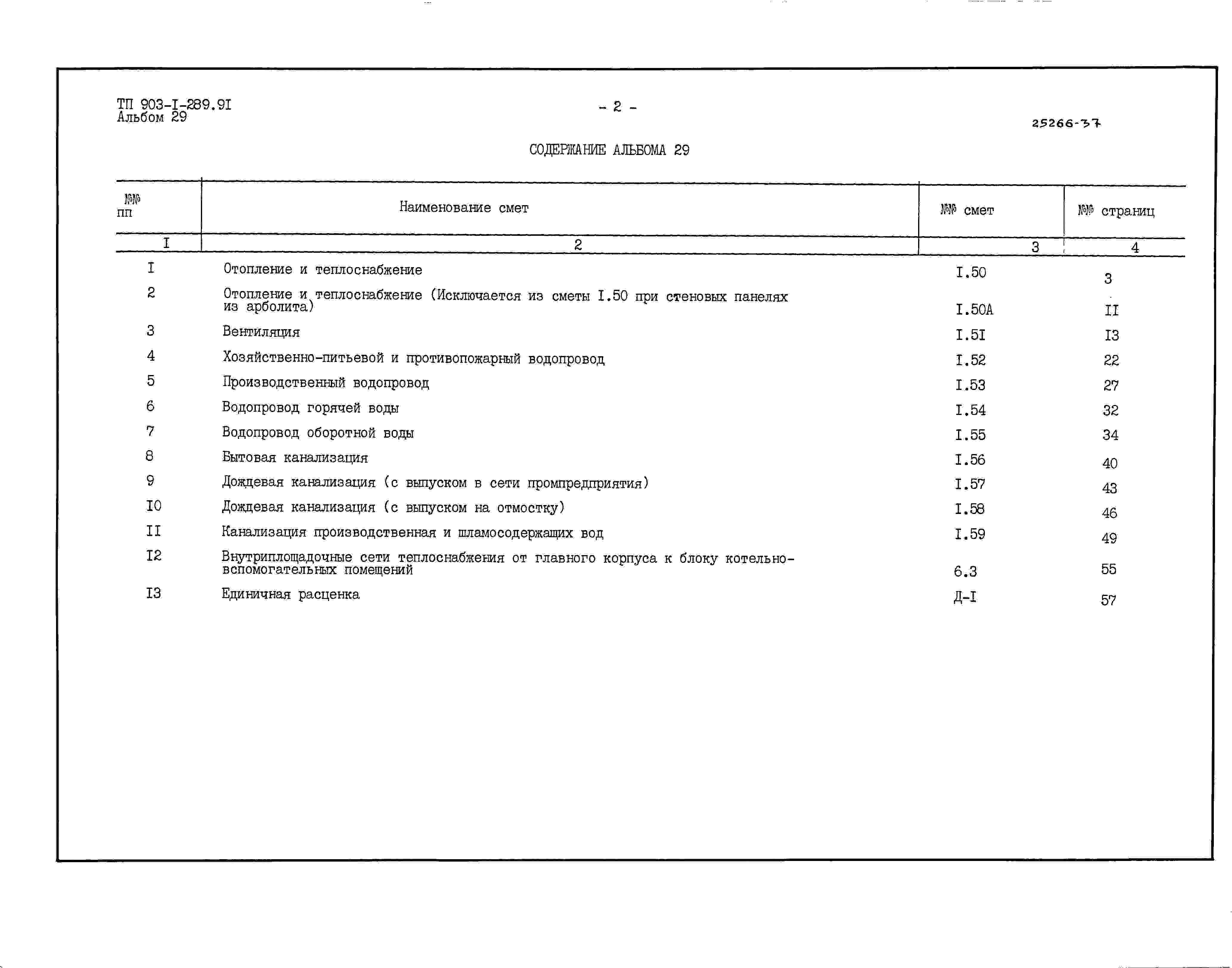

Альбом 29
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 30
  Технико-экономические показатели. Объектные сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

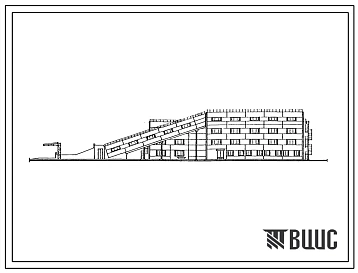

Изображения
Описание проекта

Котельная с 4 котлами Е-6,5-1,4 Р. Золошлакоудаление - механическое. Топливо - каменные и бурые угли.

Система теплоснабжения - закрытая.

ЭКСЛИКАЦИЯ ЗДАНИЙ И СООРУЖЕНИЙ (обозначение ТП)

1. Главный корпус (903-1-289.91)

2. Надбункерая галерея (903-1-289.91)

3. Галерея топливоподачи (903-1-289.91)

4. Приемно-дробильное отделение (903-1-289.91)

5. Продувочный колодец (903-1-289.91)

6. Газоходы (903-1-289.91)

7. Баки сбора сточных вод V=60 куб. м - 2 шт. (903-1-289.91)

8. Баки-аккумуляторы V=200 куб.м - 2 шт. (903-9-27.89)

9. Дымовая труба Н=45 м До=1,5 м (907-2-205)

10. Склад мокрого хранения хлористого натрия (709-9-101.89)

11. Блок котельно-вспомогательных помещений (903-9-29.89)

12. Эстакада на 3 вагона (709-9-100.89)

13. Открытый расходный склад угля

14. Молниеотвод (3.407-108.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ (площадь)

1. Помещение выгрузки шлака (96,4 кв. м)

2. Помещение золошлакоудаления (480,1 кв. м)

3. Помещение котельно-вспомогательного оборудования (332,0 кв. м)

4. Трансформаторная подстанция и ЩСУ (75,5 кв. м)

5. Механическая мастерская (39,5 кв. м)

6. Лестничная клетка (20,3 кв. м)

7. Шахта лифта (2,7 кв. м)

8. Галерея топливоподачи (152 кв. м)

9. Приемно-дробильное отделение (48 кв. м)

10. Котельный зал (578,9 кв. м)

11. Помещение КИП и А (75,5 кв. м0

12. Помещение котельно-вспомогателього оборудования (263,5 кв. м)

13. Комната для обогрева (13,1 кв. м)

14. Вентпомещение (12,3 кв. м)

15. Химическая лаборатория (13,7 кв. м)

16. Женский гардероб (17,9 кв. м)

17. Помещение для хранения кислот (12,4 кв. м)

18. Душевая (1,6 кв. м)

19. Женская уборная (1,6 кв. м)

20. Хозяйственная кладовая (1,6 кв. м)

21. Лестничная клетка (16,1 кв. м)

22. Коридор (26,5 кв. м)

23. Помещение кислотного хозяйства (22,9 кв. м)

24. Площадка золошлакоудаления (150,6 кв. м)

25. Помещение начальника котельной (18,7 кв. м)

26. Комната приема пищи (13,1 кв. м)

27. Мужской гардероб (47,3 кв. м)

28. Мужской гардероб спецодежды (12,8 кв. м)

29. Душевая (3,2 кв. м)

30. Мужская уборная (3,2 кв. м)

31. Хозяйственная кладовая (3,2 кв. м)

32. Лестничная клетка (12,9 кв. м)

33. Коридор (25,9 кв. м)

34. Технологическая площадка (66,8 кв. м)

35. Лестничная клетка (9,6 кв. м)

36. Хозяйственная кладовая (6,6 кв. м)

37. Вентпомещение (11,4 кв. м)

38. Надбункерная галерея (135,1 кв. м)

39. Машинное отделение лифта (15,6 кв. м)

40. Тамбур с лестичной клеткой (7,9 кв. м)

41. Лестничная клетка (16,1 кв. м)

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ (кол-во)

1. Котел паровой Е-6,5-1,4Р (4 шт.)

(2). Воздухоподогреватель ВП-233 (4 шт.)

3. Питательный экономайзер ЭБ2-236И (4 шт.)

4. Дымосос ДН-10у (4 шт.)

5. Вентилятор ВДН-9У (4 шт.)

6. Золоуловитель БЦ-259 (6х5) (4 шт.)

7. Газоходы (4 шт.)

8. Воздуховоды (4 шт.)

9. Блок деаэрационно-питательной установки (1 шт.)

10. Блок питательных насосов (1 шт.)

11. Блок редукционной установки (1 шт.)

12. Блок сепаратора непрерывной продувки (1 шт.)

13. Блок сепаратора периодической продувки (1 шт.)

14. Блок подогревателей сетевой воды (1 шт.)

15. Блок сетевых насосов (1 шт.)

16. Блок подпиточной воды (1 шт.)

17. Деаэратор вакуумный ДВ-25 (1 шт.)

18. Охладитель выпара ОВВ-2 (1 шт.)

19. Блок эжекторов вакуумного деаэратора (1 шт.)

20. Блок подогревателей горячего водоснабжения (1 шт.)

21. Блок подготовки перегретой воды (1 шт.)

22. Блок перекачивающих насосов (1 шт.)

23. Блок насосов горячего водоснабжения (1 шт.)

24. Блок рабочей воды (1 шт.)

25. Насос рециркуляции горячего водоснабжения (1 шт.)

26. Блок антирелаксационный (1 шт.)

27. Бак-аккумулятор V=200 куб. м (1 шт.)

28. Бак сбора герметика V=5 куб. м (2 шт.)

29. Блок подготовки исходной воды (1 шт.)

30. Блок натрий-катионитных фильтров 1 ступени (1 шт.)

31. Блок натрий-катионитных фильтров 2 ступени (1 шт.)

32. Блок электромагнитных аппаратов (1 шт.)

33. Блок подкачивающих насосов (1 шт.)

34. Блок отмывочных вод (1 шт.)

35. Блок приготовления регенерационного раствора (1 шт.)

36. Блок подкисления продувочных вод (1 шт.)

37. Блок насоса рециркуляции (1 шт.)

38. Бак сбора сточных вод V=63 куб. м (2 шт.)

39. Таль передвижная ручная шестеренная г/п 0,5 т (8 шт.)

40. Таль передвижная ручная червячная г/п 1,0 т (3 шт.)

41. Таль электрическая г/п 2,0 т (1 шт.)

42. Таль передвижная ручная шестеренная г/п 2,0 т (1 шт.)

43. Подъемник скреперно-ковшовый ПСКМ-0,5-75 (4 шт.)

44. Винтовая дробилка-питатель ВДП-15 (2 шт.)

45. Железоотделитель подвесной электромагнитный П-100 М (1 шт.)

46. Конвейер ленточный В-500 (1 шт.)

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты - монолитные железобетонные индивидуальные из бетона класса В 15, типоразмеров - 6; по серии 3.015-8/84 вып. 1, типоразмеров - 1.

Фундаментные балки - сборные железобетонные по серии 1.415.1-2 вып. 1, типоразмеров - 2; индивидуальные из бетона В 22,50 типоразмеров - 2; в опалубке по серии 1.420-12 вып. 4 из бетона класса В 30, типоразмеров - 1; в опалубке по серии 3.015-2/82 вып. 2-3 из бетона класса В 30, типоразмеров - 1.

Ригели перекрытий - сборные железобетонные по серии ИИ 23-1/70, типоразмеров - 24 по серии 1.420-12 вып. 6, типоразмеров - 2.

Балки покрытия - сборные железобетонные по серии 1.462.1-1/88 вып. 1, типоразмеров - 1.

Ригели покрытия - сборные железобетонные по серии 1.420-12 вып. 9, типоразмеров - 1.

Стены однослойные панели из легкого бетона на пористых заполнителях плотнотью 1000 кг/куб. м толщиной 200, 250, 350, 400 мм по серии 1.030.1-1 вып. 1-1, типоразмеров - 16; в опалубке серии 1.030.1-1 вып. 1-1, типоразмеров - 20.

Перемычки - сборные железобетонные по серии 1.038.1-1 вып. 1, типоразмеров - 6.

Перегородки - кирпичные.

Плиты перекрытия - сборные железобетонные по серии 1.442.1-1.87 вып. 1, 3, типоразмеров - 4; по серии 1.141-1 вып. 60, 63, типоразмеров - 2; по серии 3.016-3 вып. 3, типоразмеров - 1.

Плиты перекрытия каналов - сборные железобетонные по серии 3.006.1-2.87 вып. 2, типоразмеров - 11.

Плиты покрытия - комплексные сборные железобетонные по серии 1.465.1-10/82 вып. 1, типоразмеров - 2; по ГОСТ 22701.0-77...ГОСТ 22701.5-77, типоразмеров - 2; по серии 1.141-1 вып. 60, типоразмеров - 6; вып. 63, типоразмеров - 4.

Кровля - трехслойная и четырехслойная, рубероид марок РКЧ-350б, РКП-350А, по ГОСТ 10923-82, утеплитель - пенобетон плотностью 400 кг/куб. м.

Лестницы - сборные железобетонные по серии 1.050.1-2 вып. 1, 2, типоразмеров - 3; стальные по серии 1.450.3-6 вып. 0-1, типоразмеров - 3.

Полы - бетонные, керамическая плитка, линолеум.

Окна - из стальных труб по серии 1.436.3-21 вып. 1, типоразмеров - 2.

Двери - наружные деревянные по ГОСТ 24698-1, типоразмеров - 3.

Двери внутренние - деревянные по ГОСТ 6629-88, типоразмеров - 4, по серии 1.436.2-22 вып. 2, типоразмеров - 2; по серии 5.904-4, типоразмеров - 1.

Ворота - металлические по серии 1.435.9-17 вып. 1, типоразмеров - 1.

Ворота - деревянные по серии 3.407.9-133 вып. 2, типоразмеров - 1.

Наибольшая масса монтажного элемента (колонна) - 4,9 т.

ОТДЕЛКА

Наружная - панели отделаны в заводских условиях, кирпичные участки оштукатерены под панели.

Внутренняя - штукатурка - расшивка швов, затирка швов, окраска - известковая, клеевая, силикатная, масляная, облицовка глазурованной керамической плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод - объединенный: хозяйственно-питьевой (противопожарный) и производственный из местной сети предприятия или района.

Отопление - водяное, параметры теплоносителя 150...70 градусов, для тракта топливоподачи 130...70 грдусов.

Ветиляция - приточная и приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжеие для бытовых нужд - от установки горячего водоснабжения.

Электроснабжение - от двух независимых источников питания посредством встроенной трансформаторной подстанции 2х250 кВА.

Слаботочные устройства - телефонная связь. пожарная синализация, радиофикация, двухсторонняя производственная громкоговорящая связь.

НОРМАТИВНОЕ ЗНАЧЕНИЕ ВЕТРОВОГО ДАВЛЕНИЯ

23/0,23; 30/0,30; 38/0,38; 48/0,8 кгс/кв. м / кПа

СТЕПЕНЬ ОГНЕСТОЙКОСТИ

II

РАСЧЕТНАЯ ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА

Минус 20, 30 (основная), 40 градусов

НОРМАТИВНОЕ ЗНАЧЕНИЕ СНЕГОВОГО ПОКРОВА

50/0,5; 70/0,7; 100/1,0; 150/1,5 кПа

КЛИМАТИЧЕСКИЕ РАЙОНЫ

I, II, III, IV

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ

Обычные

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Котельная с четырьмя котлами Е-6,5-1,4Р предназначна для теплоснабжния систем отопления, горячего водоснабжения и технологического пароснабжения зданий различного назначения.

Топливо - каменый уголь Кузнецкого бассеина марки "Г" промпродукт Q=20014 кДж/кг (4780 ккал/кг) и бурый уголь марки "Б2Р" Q=15492 кДж/кг (3700 ккал/кг) Ирша-Бородинского месторождения.

Склад топлива - открытый. Доставка топлива на территорию котельной предусмотрена в двух вариантах:

а) железнодорожным транспортом (запас топлива четырнадцать суток);

б) автотранспортом (запас топлива семь суток).

При доставке топлива железнодорожным транспортом в четырех полувагонах, разгрузка вагонов осуществляется на эстакаде по ТП 903-9-100.89. Количество полувагонов в одной подаче - три.

Укладка угля в штабель и подача угля в приемно-дробильное отделение производится одноковшовым фронтальным погрузчиком ТО-7А. Система топливоподачи с однониточным ленточным конвейером.

Для ремонта и технического обслуживания погрузчика предусмотрено отапливаемое помещение в блоке котельно-вспомогательных установок. Вывоз золы и шлака предусматривается автотранспортом.

С целью повышения экологического уровня технических решений проектом предусмотрены:

- золоуловители БЦ-259, удовлетворяющие условиям сокращения выброса в атмосферу твердых частиц более, чем в 1,5 раза;

- нейтрализация сточных вод;

- система аспирации топивоподачи с возвратом угольной пыли в топку.

Водоподготовка выполнена для трех типов исходной воды, соответствующих требованиям ГОСТ 2874-82 "Вода питьевая", но отличающихся химсоставом.

Схема водоподготовки для подпитки теплосети и питания паровых котлов - магнитная обработка с двухступенчатым натрий-катионированием (основная схема для исходной воды тип III). Для исходной воды тип I и II дополнительно предусмотрено нитратирование.

Химочищенная вода подвергается термической деаэрации.

В качестве расходного склада хлористого натрия в котельной используется двухячейковый склад мокрого хранения хлористого натрия вместимостью 40 куб. м по ТП 709-9-101.89.

Склад не рассчитан на прием соли отходов калийного производства ПО "Беларусский".

Схема подготовки воды для нужд горячего водоснабжения - магнитная обработка с последующей дегазацией в вакуумном деаэраторе. Для исходной воды тип I магнитная обработка не требуется.

Сеевая вода на нужды отопления и вентиляции подогревается по графику 150-70 градусов в зависимости от температуры наружного воздуха. Система теплоснабжения - закрытая.

Схема горячего водоснабжения - циркуляционная, теплоноситель - вода с температурой 65 градусов.

Давление пара на технологические нужды - 0,7 МПа (абсолютное).

Процессы горения топлива и питания котлов, а также режимы работы котельно-вспомогательного оборудования, механизации топливоподачи, золошлакоудаления автоматизированы. Предусмотрено использование вторичных энергоресурсов.

Рабочая документация выполнена с учетом комплектно-блочного метода монтажа и узлового метода проектирования и строительства.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Проект разработан взамен ТП 903-1-241.87.

Расчетная единица - 1 МВт. Всего расчетных единиц - 16,99.

Удельный расход условного топлива на 1 ГДж (Гкал) отпущенной теплоты 45,89 (179,58) кг.

Показатели по комплексу приведены для условий:

топливо - каменный уголь, температура наружного воздуха - 30 градусов, ограждающие конструкции из легкого бетона, исходная вода типа III.

Продажа чертежей в формате TIF и DWG
Проект целиком
Отдельные альбомы
Отдельные листы
из России
из Украины
+7 (495) 961-25-17
+38 (044) 303-91-32
aaaa

Получить расчет поставки типового проекта (серии) удобным для Вас способом




*Имя
Фамилия
*E-mail
Для ответов на Ваши вопросы,
не отображается на странице
Получить ответ на e-mail
*Тема
*Сообщение
Код
*Введите код
*Поля обязательные для заполнения
