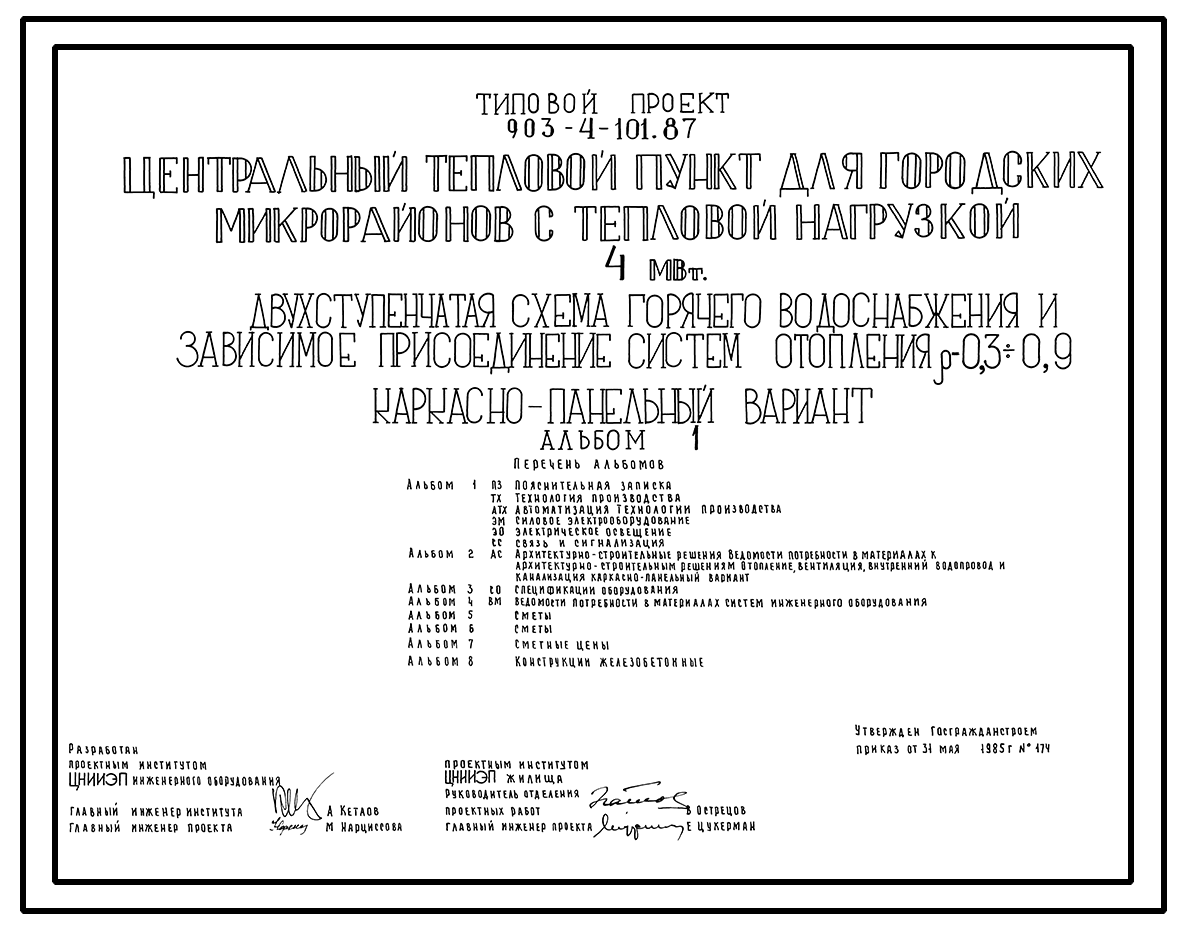

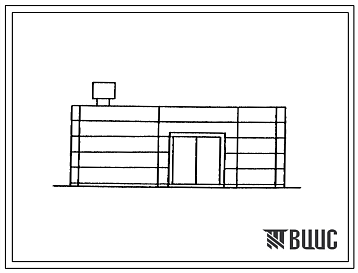

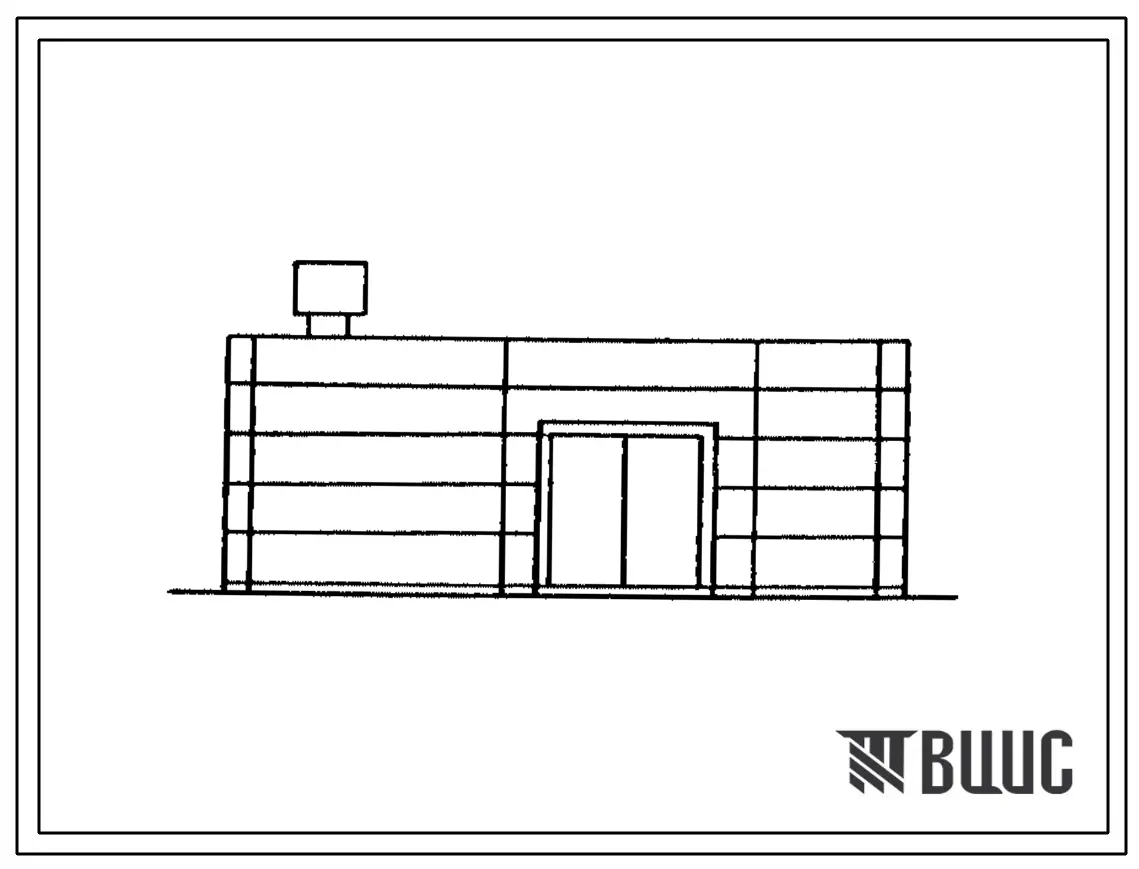

Типовой проект 903-4-101.87 Центральный тепловой пункт для городских микрорайонов с тепловой нагрузкой 4 МВт. Двухступенчатая схема горячего водоснабжения и зависимое присоединение систем отопления р=0,3-0,9 (каркасно-панельный вариант)

Общие данные

Номер проекта

903-4-101.87

Наименование проекта

Центральный тепловой пункт для городских микрорайонов с тепловой нагрузкой 4 МВт. Двухступенчатая схема горячего водоснабжения и зависимое присоединение систем отопления р=0,3-0,9 (каркасно-панельный вариант)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование

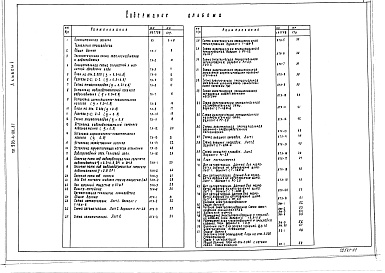

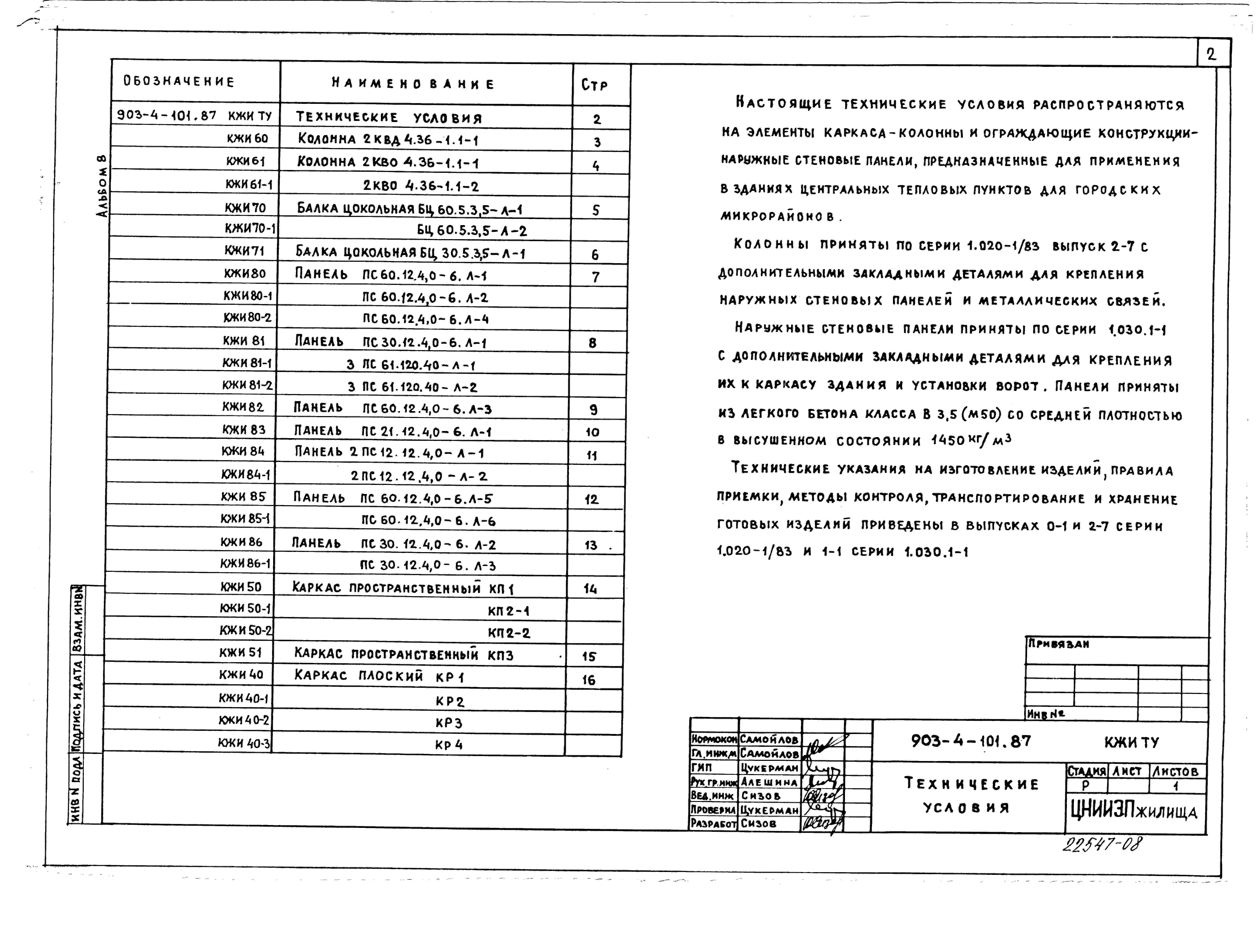

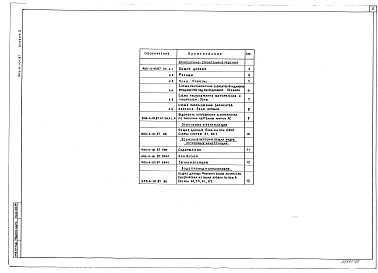

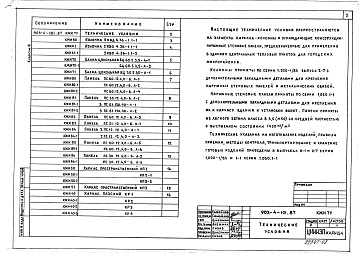

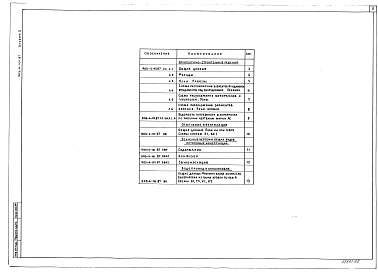

Состав альбома

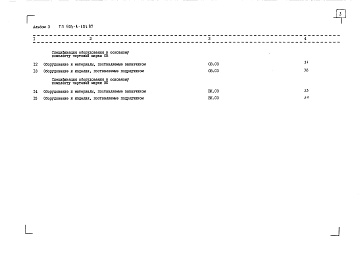

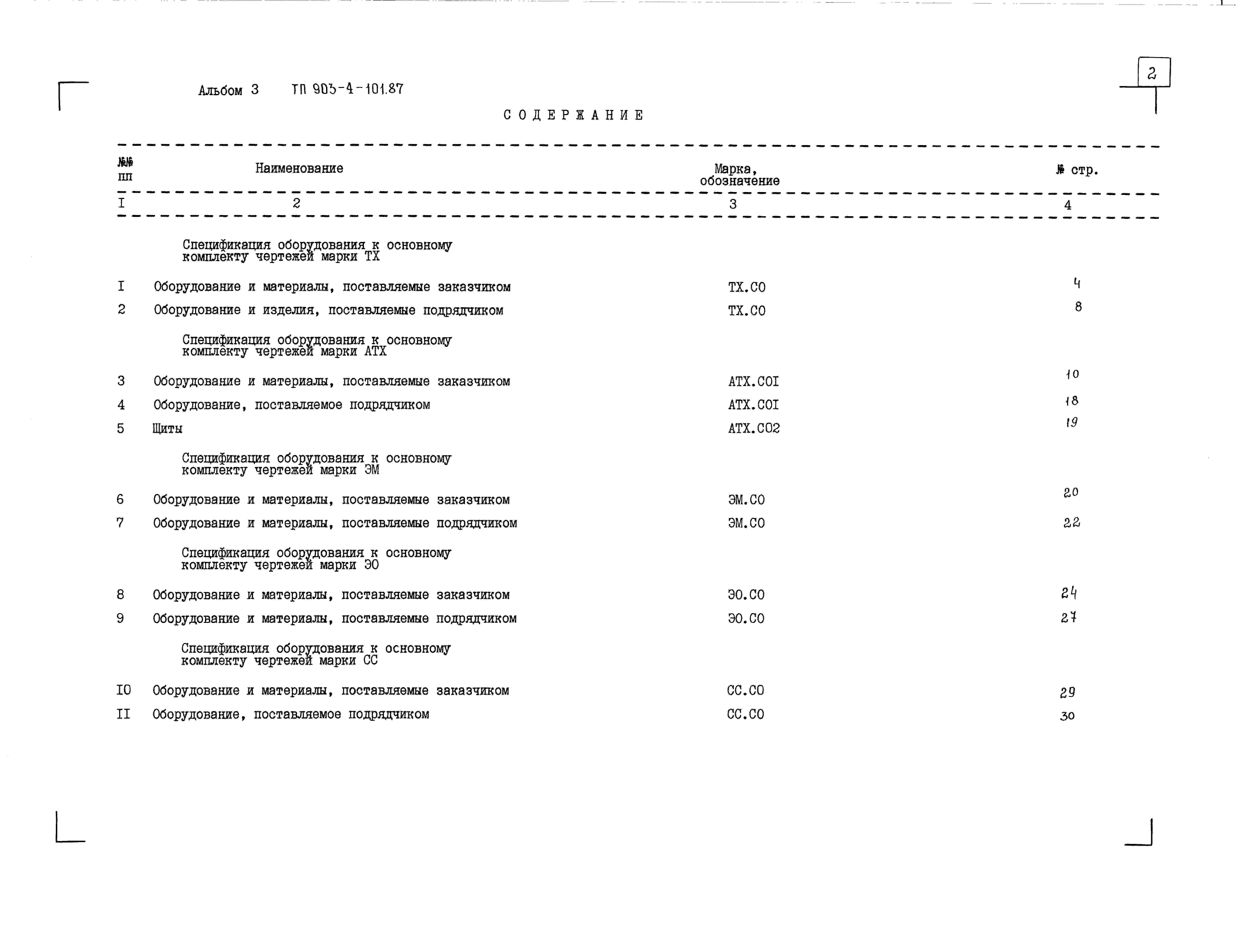

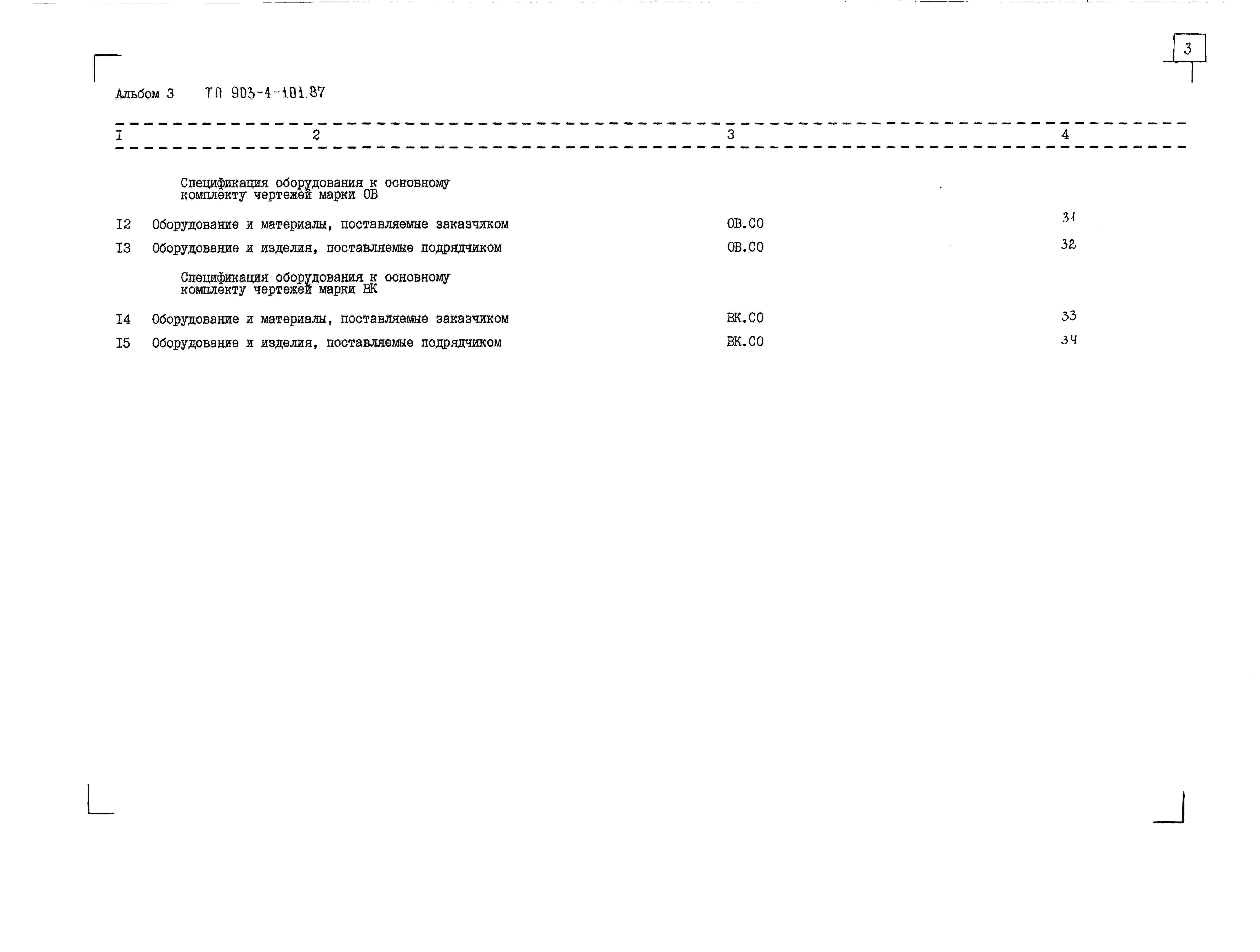

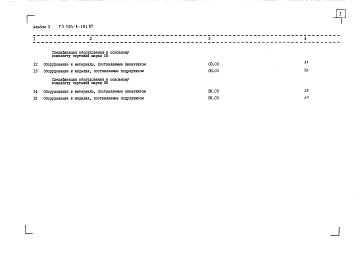

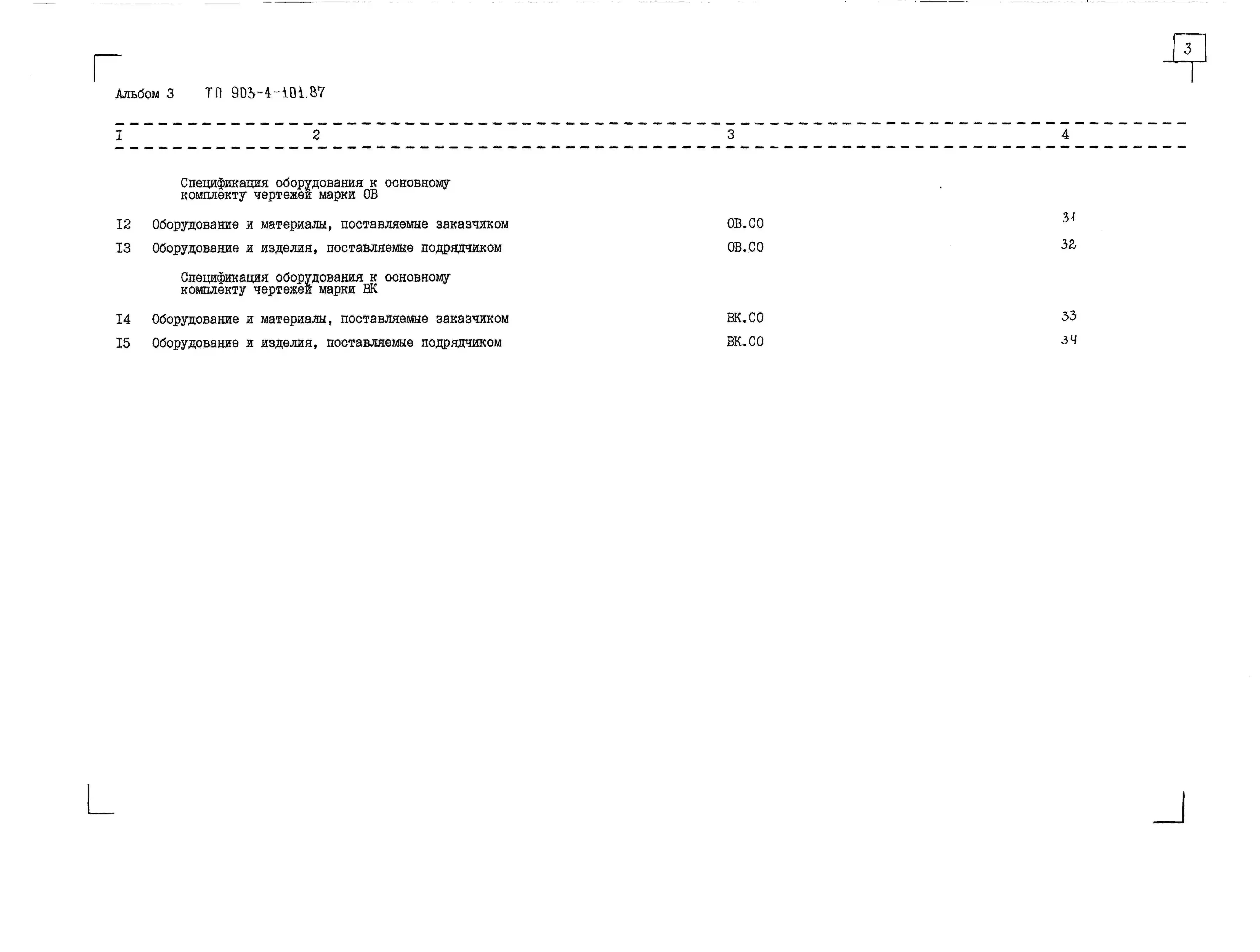

Альбом 3
Спецификация оборудования
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

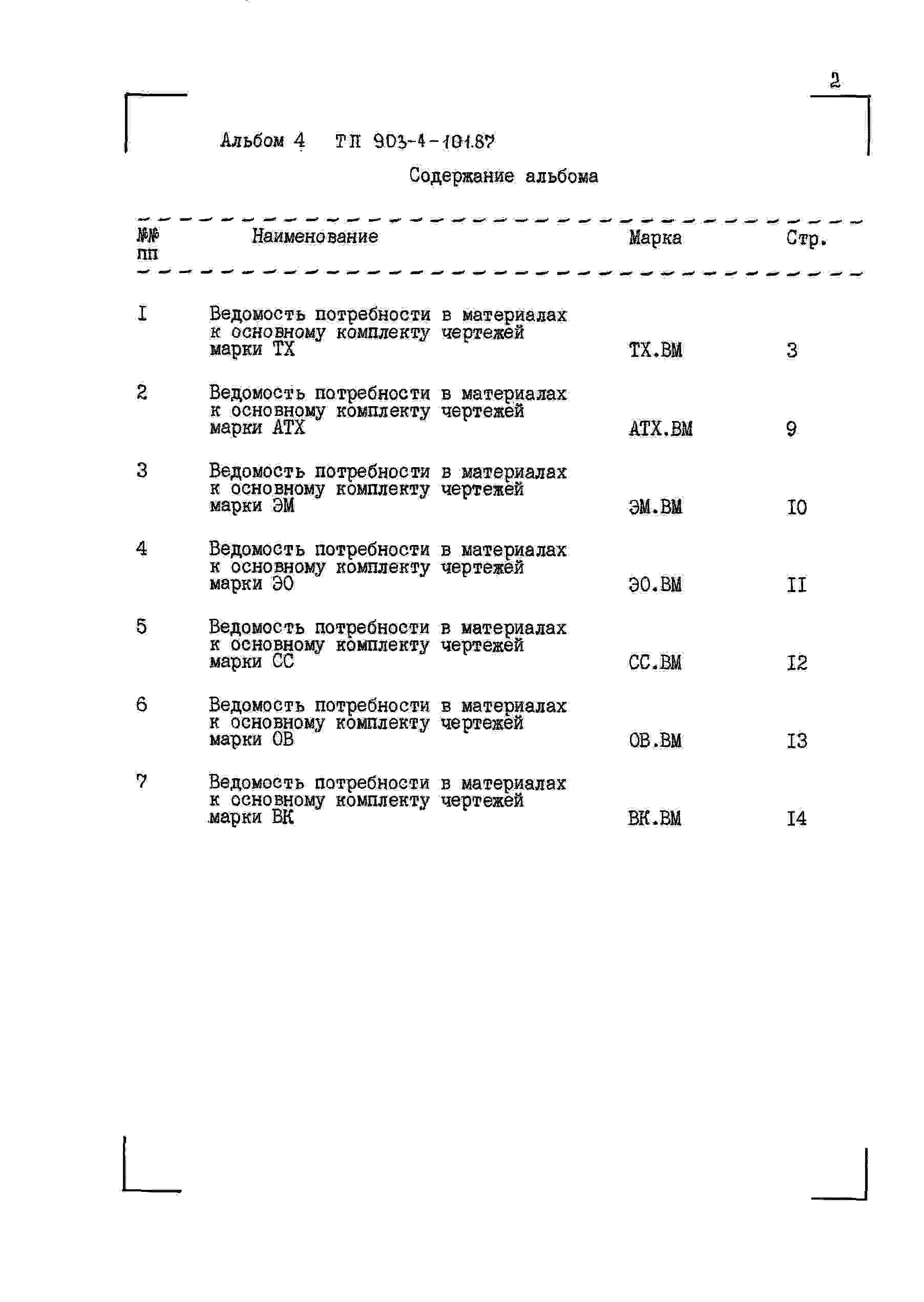

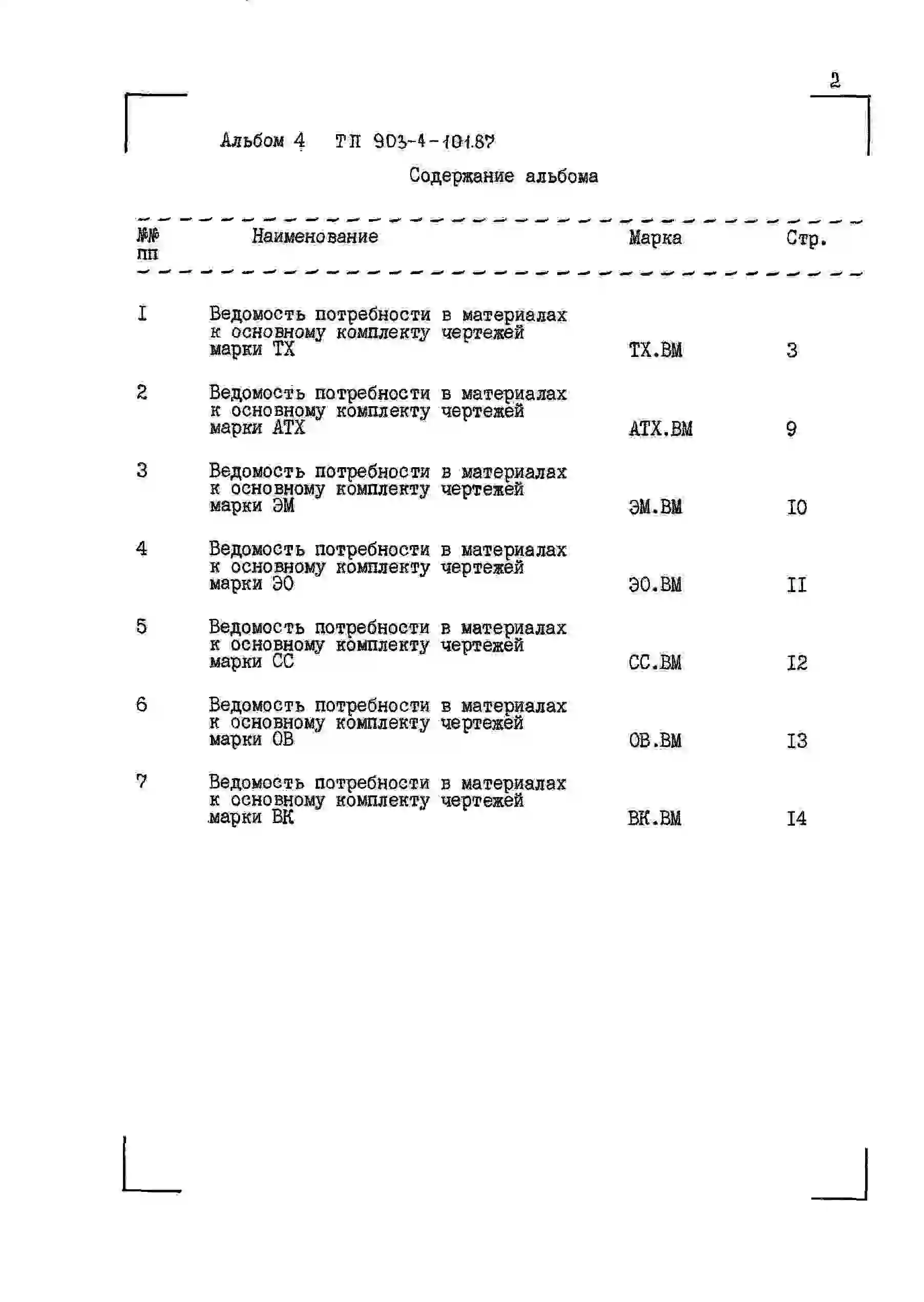

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

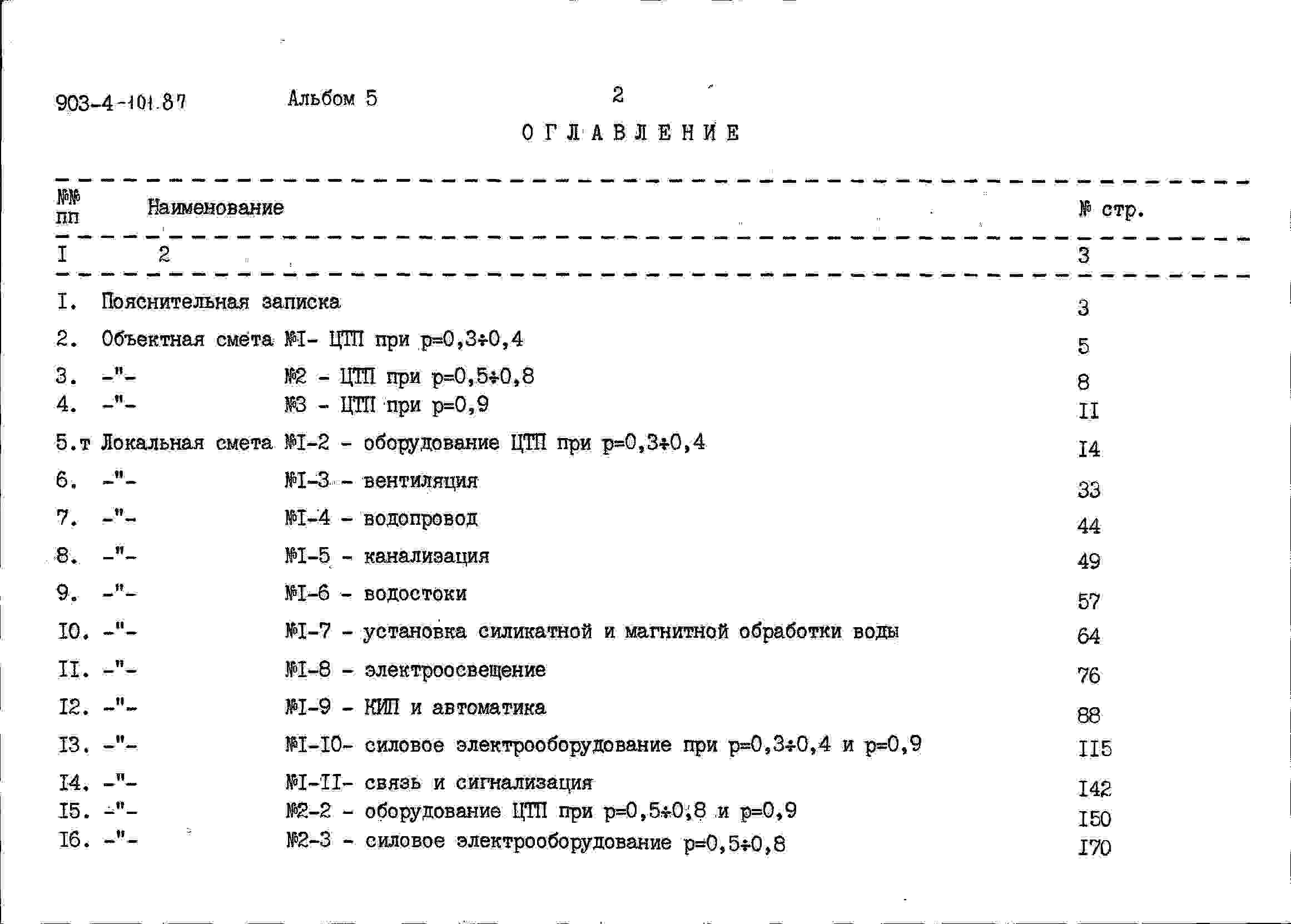

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Сметы
Новое название альбома:

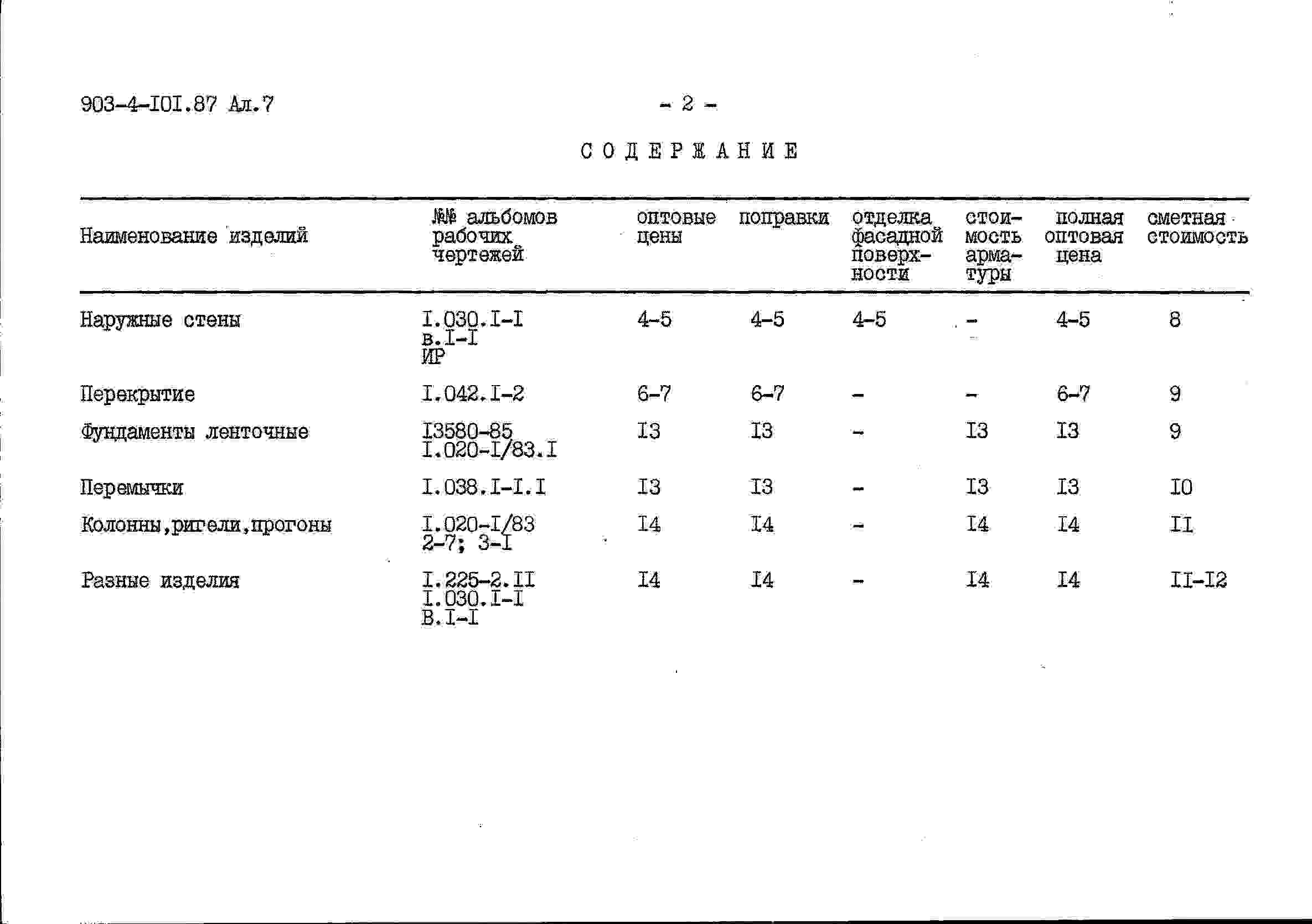

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
Центральный тепловой пункт для городских микрорайонов с тепловой нагрузкой 4 МВт. Двухступенчатая схема горячего водоснабжения и зависимое присоединение систем отопления.
Каркасно-панельный вариант. р=0,3...0,9.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
1. Машинный зал
2. Санузел

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Корректирующие насосы отопления К 45/30 N=7,5 кВт (каждый).
2. Циркуляционно-повысительные насосы горячего водоснабжения К 20/18 N=2,2 кВт (каждый), р=0,3...0,4.
Циркуляционно-повысительные насосы горячего водоснабжения К 20/30б N=4 кВт (каждый), р=0,5...0,8.
Циркуляционно-повысительные насосы горячего вдоснабжения К 20/30а N=4 кВт (каждый), р=0,9.
3. Хозяйственные насосы К 45/30а N=7,5 кВт (каждый).
4. Установка водоподогревателей горячего водоснабжения (1 и 2 ступени) 10-168х4000-Р, F=69 кв. м, р=0,3...0,4.
Установка водоподогревателей горячего водоснабжения (1 и 2 ступени) 12-219х4000-Р, F=120 кв. м, р=0,5...0,8.
Установка водоподогревателей горячего вдоснабжения (1 и 2 ступени) 12-219х4000-Р, F=144 кв. м, р=0,9.
5. Бак для раствора жидкого стекла.
6. Бак напорный.
7. Монорельс.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ
Фундаменты - сборные железобетонные по серии 1.020-1/83, вып. 1-1, типоразмеров - 1; бетонные блоки по ГОСТ 13579-78, типоразмеров - 3.
Колонны - сборные железобетонные по серии 1.020-1/83, вып. 2-7, типоразмеров - 2.
Ригели - сборные железобетонные по серии 1.020-1/83, вып. 3-1, типоразмеров - 2.
Стены - однослойные самонесущие керамзитобетонные панели толщиной 400 мм с объемной массой 1450 кг/куб. м по серии 1.030.1-1, вып. 1-1, 1-2, 1-3, 3-1, 4-1.
Перегородки - кирпичные.
Плиты покрытия - сборные железобетонные по срии 1.041.1-2, вып. 1, 5, 6, типоразмеров - 5.
Кровля - рулонная, четырехслойная, со звукоизолирующим слоем, с утеплителем плиты фибролитовые (ГОСТ 8928-81) на портландцементе.
Полы - бетонные, "плавающей" конструкции, керамическая плитка.
Двери наружные - деревянные по серии 1.136.5-19, типоразмеров - 1.
Двери внтренние - деревянные по ГОСТ 6629-74, типоразмеров - 1.
Перемычки - сборные железобетонные по серии 1.038.1-1, вып. 1, типоразмеров - 2.
Ворота - металлические распашные по серии 1.235.3-1, вып. 1, типоразмеров - 1.

ОТДЕЛКА НАРУЖНАЯ
Окраска краской ПВХ (основной вариант) облицовка плиткой (варианты), отделка каменными дроблеными материалами.

ВНУТРЕННЯЯ
Окраска масляной краской, облицовка керамической плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
Водопровод - хозяйственнно-питьевой от магистральной сети холодного водоснабжения.
Канализация - хозяйственно-бытовая в наружную сеть.
Вентиляция - приточно-вытяжная с механическим побуждением и естественная.
Горячее водоснабжение - от магистральной сети горячего водоснабжения.
Электроснабжение - от сети напряжением 380/220 В.
Освещение - лампы накаливания.
Слаботочные устройства - телефонная связь.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
Центральный тепловой пункт предназначен для присоединения к тепловым сетям источника тепла - ТЭЦ и к городским водопроводным сетям местных систем холодного и горячего водоснабжения, для жилых городских микрорайонов с макисмальной этажностью застройки - 9-этажные здания.
В ЦТП поступает высокотемпературная вода с параметрами 150-70 градусов от городской ТЭЦ и водопроводная вода от городских сетей. Соотношения нагрузок горячего водоснабжения и отопления принято р=0,3..0,9. Для централизованного снабжения присоединяемых зданий теплом и водой принято зависимое присоединение квартальных сетей систем отопления и двухступенчатая смешаная схема присоединения водоподогревателей горячего вдоснабжения с ограничением максимального расхода воды из тепловых сетей на вводе, автоматическое регулирование расхода тепла на отопление и температуры горячей воды систем горячего водоснабжения.
В ЦТП размещено оборудование, приборы контроля и управления, подсредством которых осуществляется:
- преобразование параметров теплоносителя;
- контроль параметров теплоносителя;
- регулирование расхода теплоносителя и распределение его по системам потребления тепла;
- заполнение систем потребления тепла;
- учет расхода тепла, теплоносителя;
- защита местных систем от аварийного повышения давления.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расчеиный показатель - 1 МВт. Всего расчетных показателей - 4.
р-соотношение нагрузок горячего водоснабжения и отопления.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
