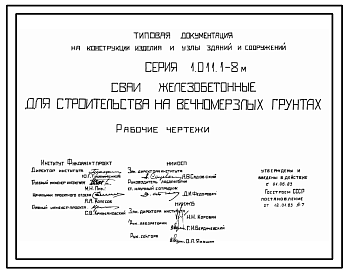

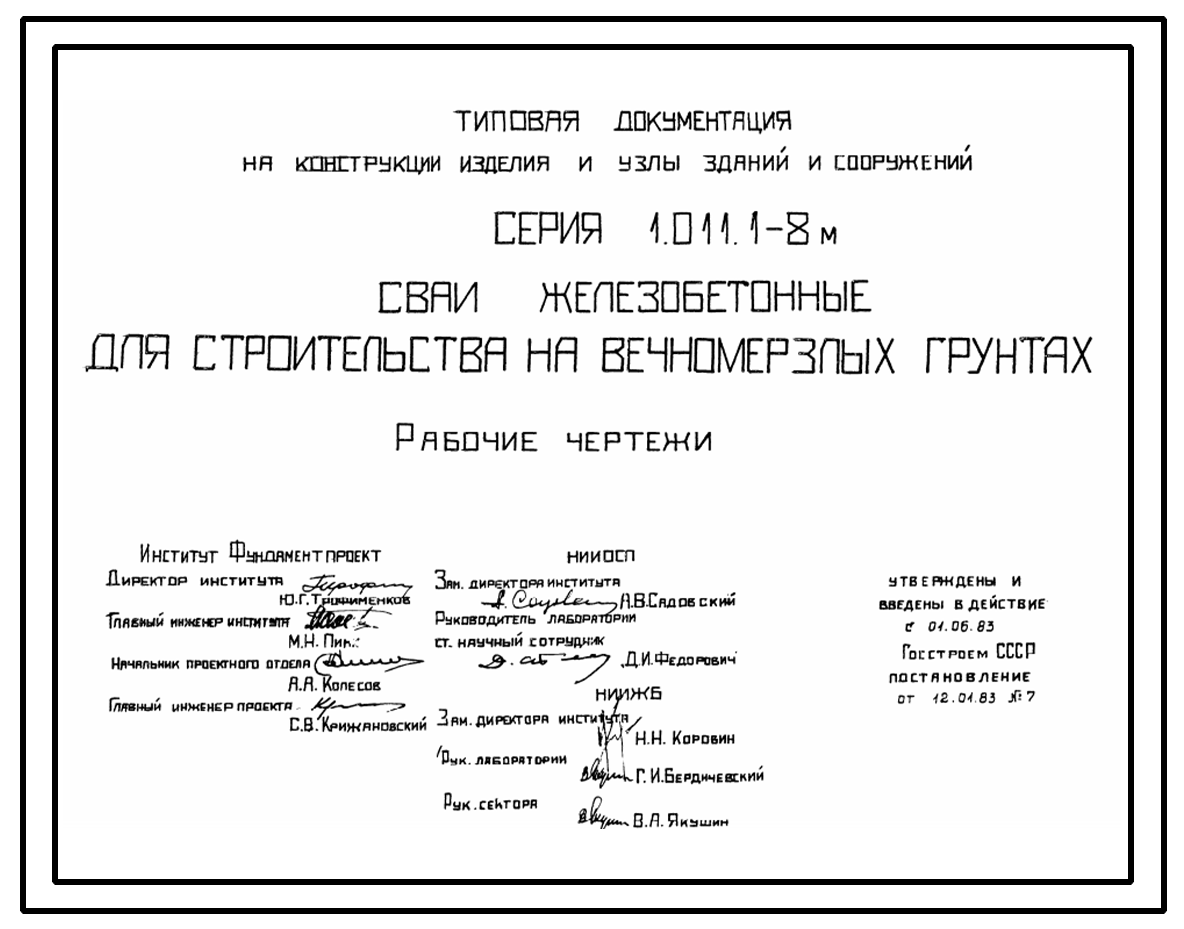

Серия 1.011.1-8м Сваи железобетонные для строительства на вечномерзлых грунтах. Рабочие чертежи.

Общие данные

Номер серии

1.011.1-8м

Наименование серии

Сваи железобетонные для строительства на вечномерзлых грунтах. Рабочие чертежи.

История изменений

1.011.1-8м
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

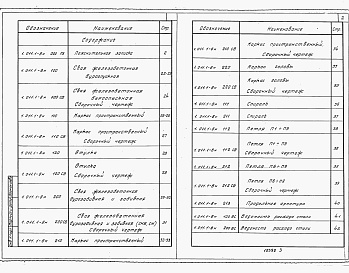

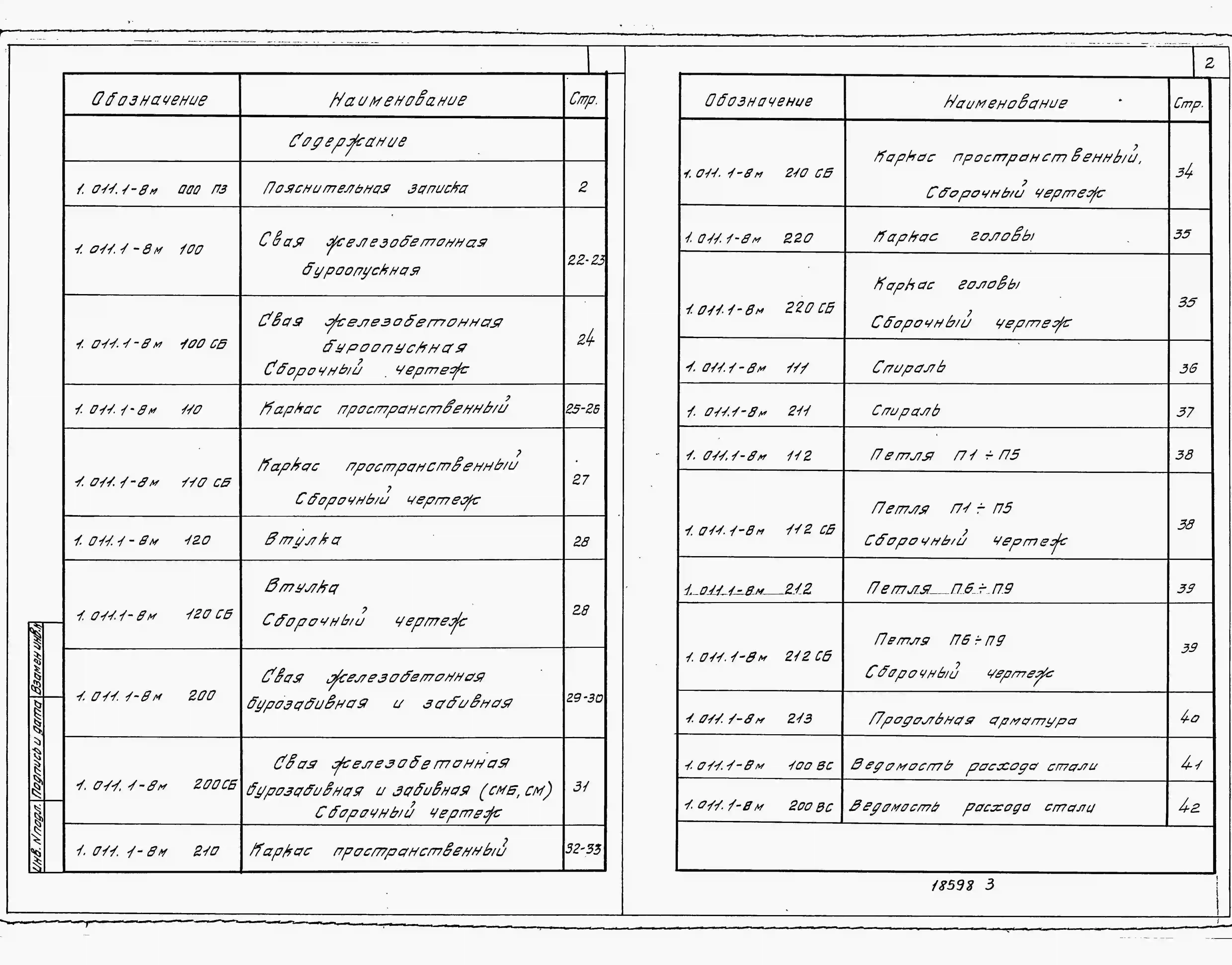

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта
Внимание! Серия 1.011.1-8м исключена из числа действующих.


Техническая характеристика

Бетон тяжелый марки М200, 250, 300, 350.
Продольная арматура – ненапрягаемая из стали классов А-I, А-II, А-III, диаметром 10–25 мм; поперечная – из стали класса Вр-I.
Сваи армированы пространственными арматурными каркасами.
Сваи предусмотрены для применения в вечномерзлых грунтах, используемых по I и II принципам.


Марки свай

Сваи железобетонные буроопускные:
СМТ 5-25, СМТ 6-25, СМТ 7-25, СМТ 8-25, СМТ 5-32, СМТ 6-32, СМТ 7-32, СМТ 8-32, СМТ 9-32, СМТ 10-32, СМТ 11-32, СМТ 12-32, СМТ 8-40, СМТ 9-40, СМТ 10-40, СМТ 11-40, СМТ 12-40.

Сваи железобетонные бурозабивные:
СМБ 6-30, СМБ 7-30, СМБ 8-30, СМБ 9-30, СМБ 10-30, СМБ 6-35, СМБ 7-35, СМБ 8-35, СМБ 9-35, СМБ 10-35, СМБ 11-35, СМБ 12-35.

Сваи железобетонные забивные:
СМ 4-35, СМ 5-35, СМ 6-35, СМ 7-35, СМ 4-40, СМ 5-40, СМ 6-40, СМ 7-40, СМ 8.-40


Указания по применению
Сваи железобетонные буроопускные (СМТ) и бурозабивные (СМБ) применяются при использовании в качестве основания зданий и сооружений вечномерзлых грунтов по принципу I.
Сваи железобетонные забивные (СМ) применяются при использовании в качестве основания зданий и сооружений вечномерзлых грунтов по принципу II.

Расчетная температура наружного воздуха – минус 70 градусов С.

Скоростной напор ветра: 55 кгс/м^2 / 0,54 кПа.

Вес снегового покрова: 150 кгс/м^2 / 1,47 кПа.

Инженерно-геологические условия – вечномерзлые грунты.

Степень агрессивности среды – не ограничивается.


Дополнительные данные

Расшифровка марки изделия:

СМТ 4-25
С – наименование изделия – свая;
М – морозная;
Т – с тупым концом;
4 – длина сваи, м;
25 – сечение сваи, см.

СМБ 6-30
С – наименование изделия – свая;
М – морозная;
Б – бурозабивная;
6 – длина сваи, м;
30 – сечение сваи, см.

СМ 8-40
С – наименование изделия – свая;
М – морозная;
8 – длина сваи, м;
40 – сечение сваи, см.

Серия 1.011.1-8м разработана взамен серии 1.011-3м, вып. 1,2.
