Серия 1.812.1-2 Фундаменты железобетонные под трехшарнирные железобетонные рамы для однопролетных сельскохозяйственных зданий. Выпуск 2с Указания по применению и рабочие чертежи фундаментов для зданий с расчетной сейсмичностью 7, 8 баллов
Общие данные
Главная
>> Конструкции, изделия и узлы зданий
>> Конструкции нулевого цикла
>> Фундаменты и фундаментные блоки
Номер серии
1.812.1-2
Наименование серии
Фундаменты железобетонные под трехшарнирные железобетонные рамы для однопролетных сельскохозяйственных зданий. Выпуск 2с Указания по применению и рабочие чертежи фундаментов для зданий с расчетной сейсмичностью 7, 8 баллов
Последующие изменения
На данный проект имеется
Документация в электронном виде
Чертежи
формат PDF
формат TIF
формат DWG
Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

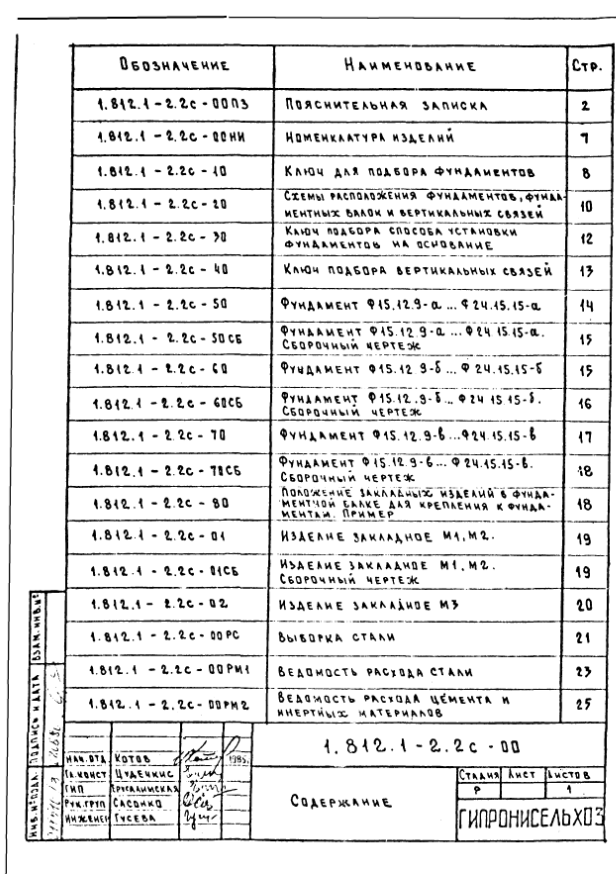

Состав проекта
Выпуск 2с. Указания по применению и рабочие чертежи фундаментов для зданий с расчетной сейсмичностью 7 и 8 баллов.
Объем проектных материалов, приведенных к формату А4, – 52 форматки.
Объем проектных материалов, приведенных к формату А4, – 52 форматки.
Описание проекта
Техническая характеристика
Бетон тяжелый марки М200.
Рабочая арматура – из стали класса А-III диаметром 10, 12 мм по ГОСТ 5781-82.
Фундаменты армированы сварными каркасами и сетками.
Марки фундаментов:
Ф15.12.9-а, Ф15.12.9-б, Ф15.12.9-в, Ф15.15.9-а, Ф15.15.9-б, Ф15.15.9-в, Ф15.12.12-а, Ф15.12.12-б, Ф15.12.12-в, Ф15.15.12-а, Ф15.15.12-б, Ф15.15.12-в, Ф18.9.15-а, Ф18.9.15-б, Ф18.9.15-в, Ф18.12.15-а, Ф18.12.15-б, Ф18.12.15-в, Ф18.15.15-а, Ф18.15.15-б, Ф18.15.15-в.
Указания по применению
Настоящий выпуск содержит указания по применению, номенклатуру, схемы расположения, а также рабочие чертежи фундаментов под трехшарнирные рамы пролетами 12, 18 и 21 м по серии 1.822.1-2/82 для зданий с расчетной сейсмичностью 7 и 8 баллов.
Инженерно-геологические условия
Площадки с грунтовыми условиями, соответствующими выпуску фундаментов для несейсмических условий (выпуск 0), за исключением глинистых грунтов; применение настоящих фундаментов в глинистых грунтах ограничено грунтами с углом внутреннего трения = 14 градусов .
С = 0,41 кгс/см^2, E = 0,75.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная газовая среда и слабоагрессивная жидкая среда при условии выполнения мероприятий по антикоррозионной защите.
Расчетная сейсмичность – 7 и 8 баллов.
Дополнительные данные
Расшифровка марки изделия: Ф18.12.12-П(Н)-а(б, в)
Ф – наименование изделия – фундамент;
18 – длина подошвы фундамента в дм;
12 – ширина подошвы фундамента в дм;
12 – высота фундамента в дм;
П(Н) – плотность бетона:
П – бетон повышенной плотности при воздействии слабо- и среднеагрессивных газовых и слебоагрессивных жидких сред;
Н – бетон нормальной плотности при воздействии неагрессивных сред;
а(б, в) – индексы, характеризующие наличие закладных изделий:
а – с закладными изделиями для крепления рам;
б – с закладными изделиями для крепления рам и фундаментных балок;
в – с закладными изделиями для крепления рам, фундаментных балок и вертикальных связей.
Бетон тяжелый марки М200.
Рабочая арматура – из стали класса А-III диаметром 10, 12 мм по ГОСТ 5781-82.
Фундаменты армированы сварными каркасами и сетками.
Марки фундаментов:
Ф15.12.9-а, Ф15.12.9-б, Ф15.12.9-в, Ф15.15.9-а, Ф15.15.9-б, Ф15.15.9-в, Ф15.12.12-а, Ф15.12.12-б, Ф15.12.12-в, Ф15.15.12-а, Ф15.15.12-б, Ф15.15.12-в, Ф18.9.15-а, Ф18.9.15-б, Ф18.9.15-в, Ф18.12.15-а, Ф18.12.15-б, Ф18.12.15-в, Ф18.15.15-а, Ф18.15.15-б, Ф18.15.15-в.
Указания по применению
Настоящий выпуск содержит указания по применению, номенклатуру, схемы расположения, а также рабочие чертежи фундаментов под трехшарнирные рамы пролетами 12, 18 и 21 м по серии 1.822.1-2/82 для зданий с расчетной сейсмичностью 7 и 8 баллов.
Инженерно-геологические условия
Площадки с грунтовыми условиями, соответствующими выпуску фундаментов для несейсмических условий (выпуск 0), за исключением глинистых грунтов; применение настоящих фундаментов в глинистых грунтах ограничено грунтами с углом внутреннего трения = 14 градусов .
С = 0,41 кгс/см^2, E = 0,75.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная газовая среда и слабоагрессивная жидкая среда при условии выполнения мероприятий по антикоррозионной защите.
Расчетная сейсмичность – 7 и 8 баллов.
Дополнительные данные
Расшифровка марки изделия: Ф18.12.12-П(Н)-а(б, в)
Ф – наименование изделия – фундамент;
18 – длина подошвы фундамента в дм;
12 – ширина подошвы фундамента в дм;
12 – высота фундамента в дм;
П(Н) – плотность бетона:
П – бетон повышенной плотности при воздействии слабо- и среднеагрессивных газовых и слебоагрессивных жидких сред;
Н – бетон нормальной плотности при воздействии неагрессивных сред;
а(б, в) – индексы, характеризующие наличие закладных изделий:
а – с закладными изделиями для крепления рам;
б – с закладными изделиями для крепления рам и фундаментных балок;
в – с закладными изделиями для крепления рам, фундаментных балок и вертикальных связей.
