Серия 1.812.1-3 Фундаменты железобетонные под деревянные трехшарнирные рамы сельскохозяйственных зданий. Выпуск 2 Арматурные и закладные изделия. Рабочие чертежи

Общие данные

Номер серии

1.812.1-3

Наименование серии

Фундаменты железобетонные под деревянные трехшарнирные рамы сельскохозяйственных зданий. Выпуск 2 Арматурные и закладные изделия. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

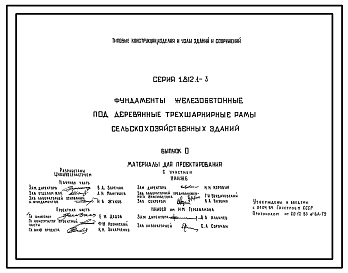

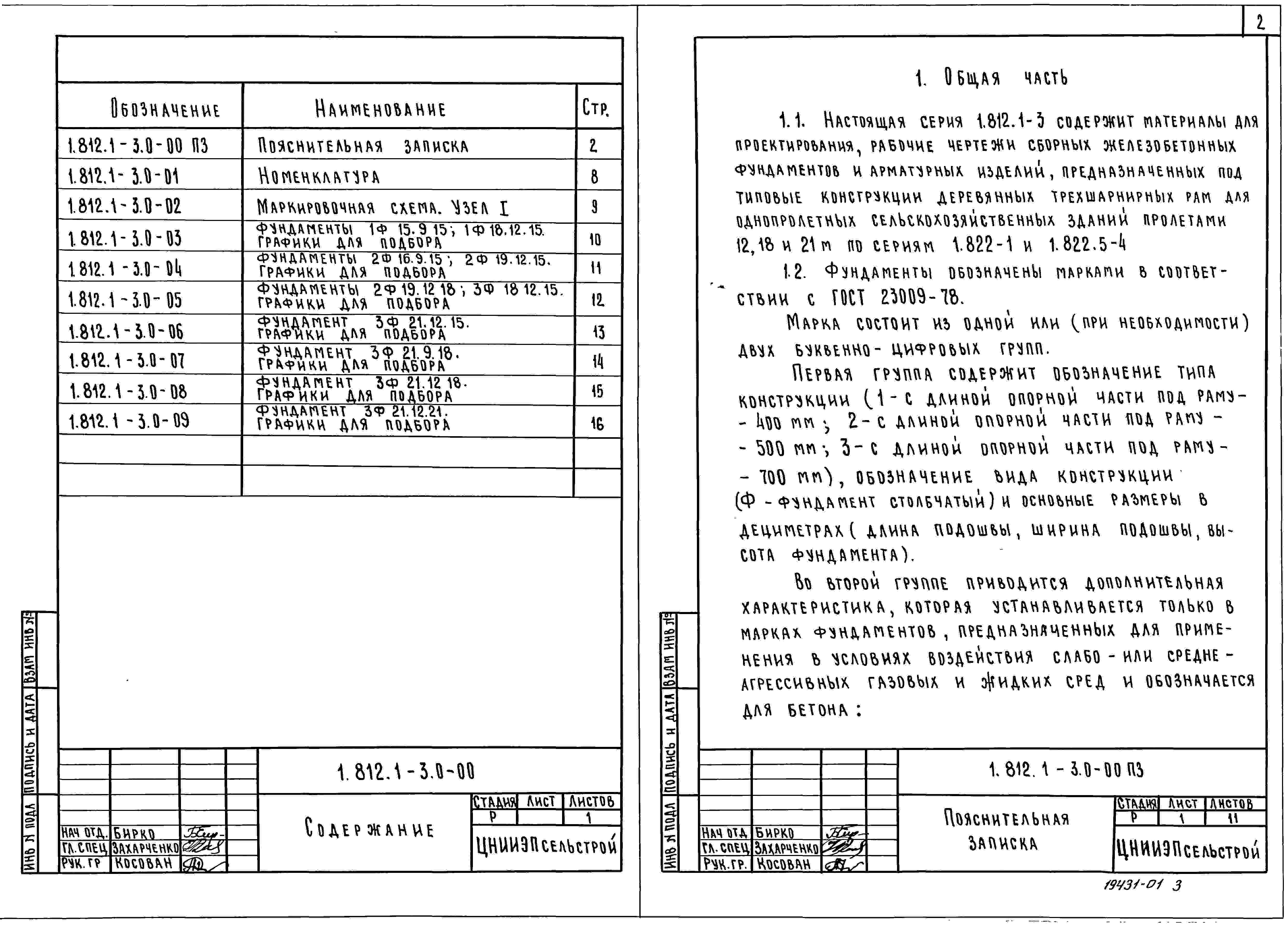

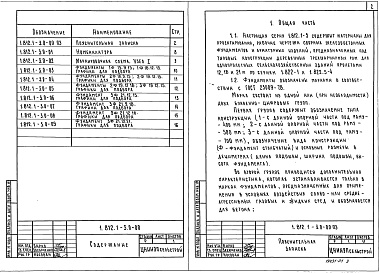

Выпуск 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

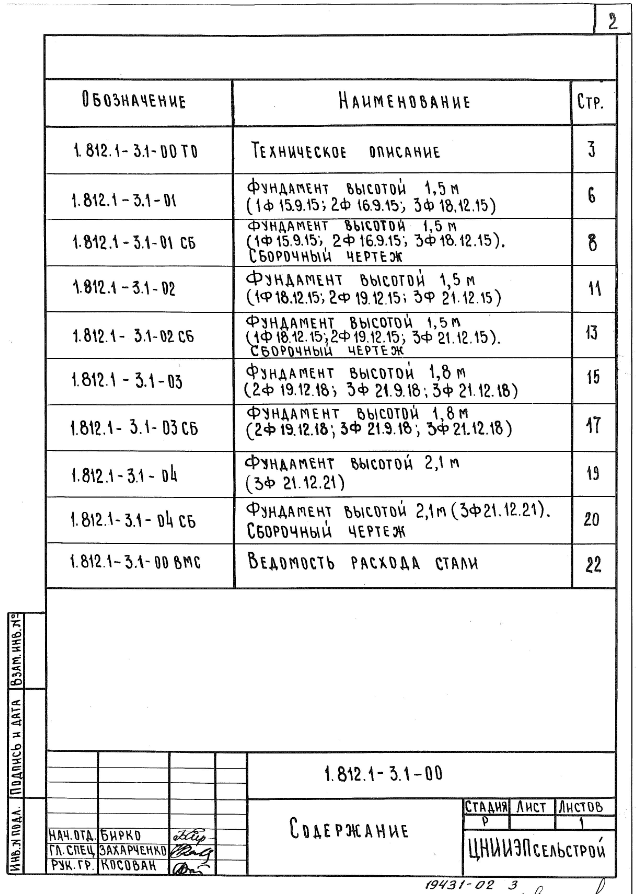

Выпуск 1
Фундаменты. Рабочие чертежи
Новое название альбома:

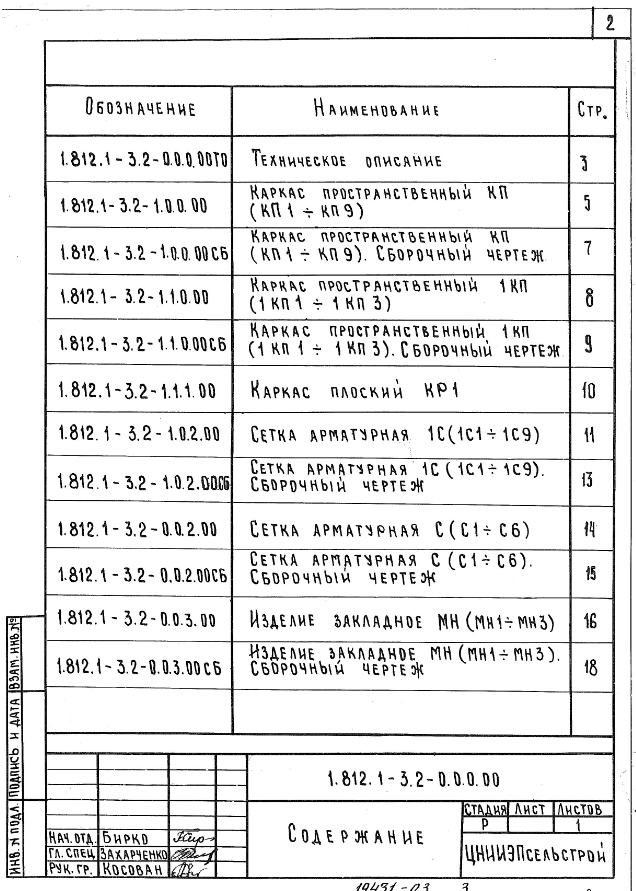

Выпуск 2
Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Описание проекта
Техническая характеристика

Бетон тяжелый марки М200.
Продольная и поперечная арматура из стали класса А-III диаметром 8, 10 мм по ГОСТ 5781-82.
В закладных изделиях применяется сталь класса А-III и сортовой прокат из стали марки ВСт3пс6 по ГОСТ 380-71*.
Фундаменты армированы сварными сетками и пространственными каркасами.


Марки фундаментов:

1Ф 15.9.15, 2Ф 16.9.15, 3Ф 18.12.15, 1Ф 18.12.15, 2Ф 19.12.15, 3Ф 21.12.15, 2Ф 19.12.18, 3Ф 21.9.18, 3Ф 21.12.18, 3Ф 21.12.21.


Указания по применению

Фундаменты предназначены под типовые конструкции деревянных трехшарнирных рам для однопролетных сельскохозяйственных зданий пролетами 12, 18 и 21 м по сериям 1.822-1 и 1.822.5-4.


Инженерно-геологические условия

Площадки, сложенные крупнообломочными грунтами, песками средней плотности и плотными глинистыми грунтами твердой и полутвердой консистенции, в том числе с включением валунов, просадочными грунтами 1 типа просадочности с начальным просадочным давлением не менее 1 кгс/см^2, с уровнем грунтовых вод ниже подошвы фундамента, а при наличии песчаной или бетонной – ниже ее подошвы.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.


Дополнительные данные

Расшифровка марки изделия:
1Ф 15.9.15; 2Ф 16.9.15; 3Ф 18.12.15
1Ф – фундамент столбчатый с длиной опорной части под раму  – 400 мм;
2Ф – фундамент столбчатый с длиной опорной части под раму  – 500 мм;
3Ф – фундамент столбчатый с длиной опорной части под раму  – 700 мм;
15, 16, 18 – длина подошвы фундамента в дм;
9, 12 – ширина подошвы фундамента в дм;
15 – высота фундамента в дм.
