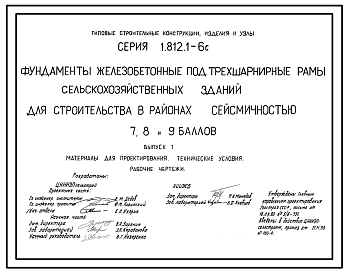

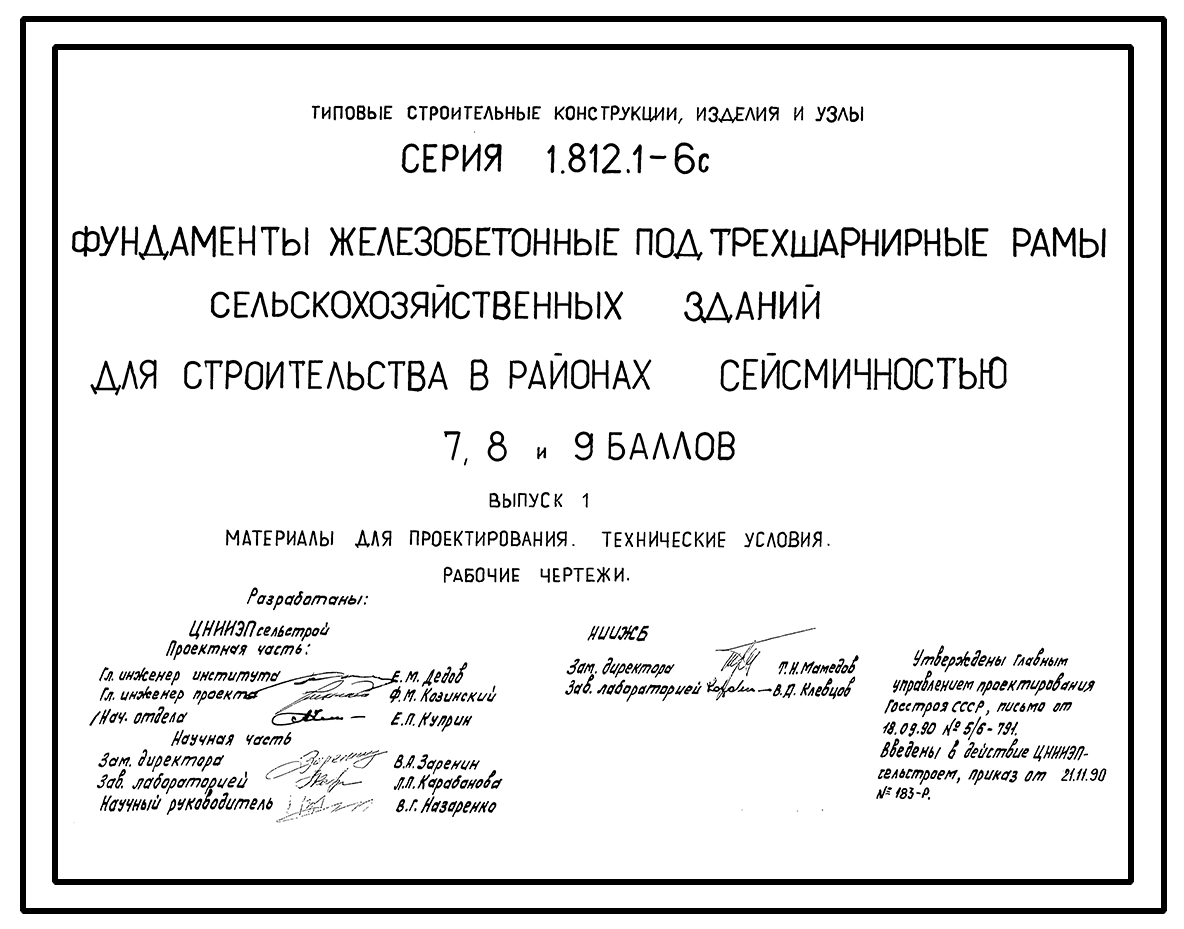

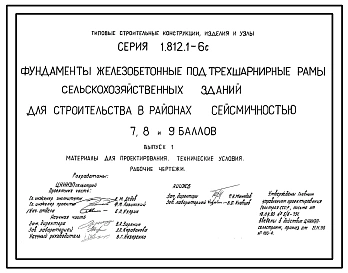

Серия 1.812.1-6с Фундаменты железобетонные под трехшарнирные рамы сельскохозяйственных зданий для строительства в районах сейсмичностью 7, 8, 9 баллов. Выпуск 1 Материалы для проектирования. Технические условия. Рабочие чертежи
Общие данные
Главная
>> Конструкции, изделия и узлы зданий
>> Конструкции нулевого цикла
>> Фундаменты и фундаментные блоки
Номер серии
1.812.1-6с
Наименование серии
Фундаменты железобетонные под трехшарнирные рамы сельскохозяйственных зданий для строительства в районах сейсмичностью 7, 8, 9 баллов. Выпуск 1 Материалы для проектирования. Технические условия. Рабочие чертежи
На данный проект имеется

Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

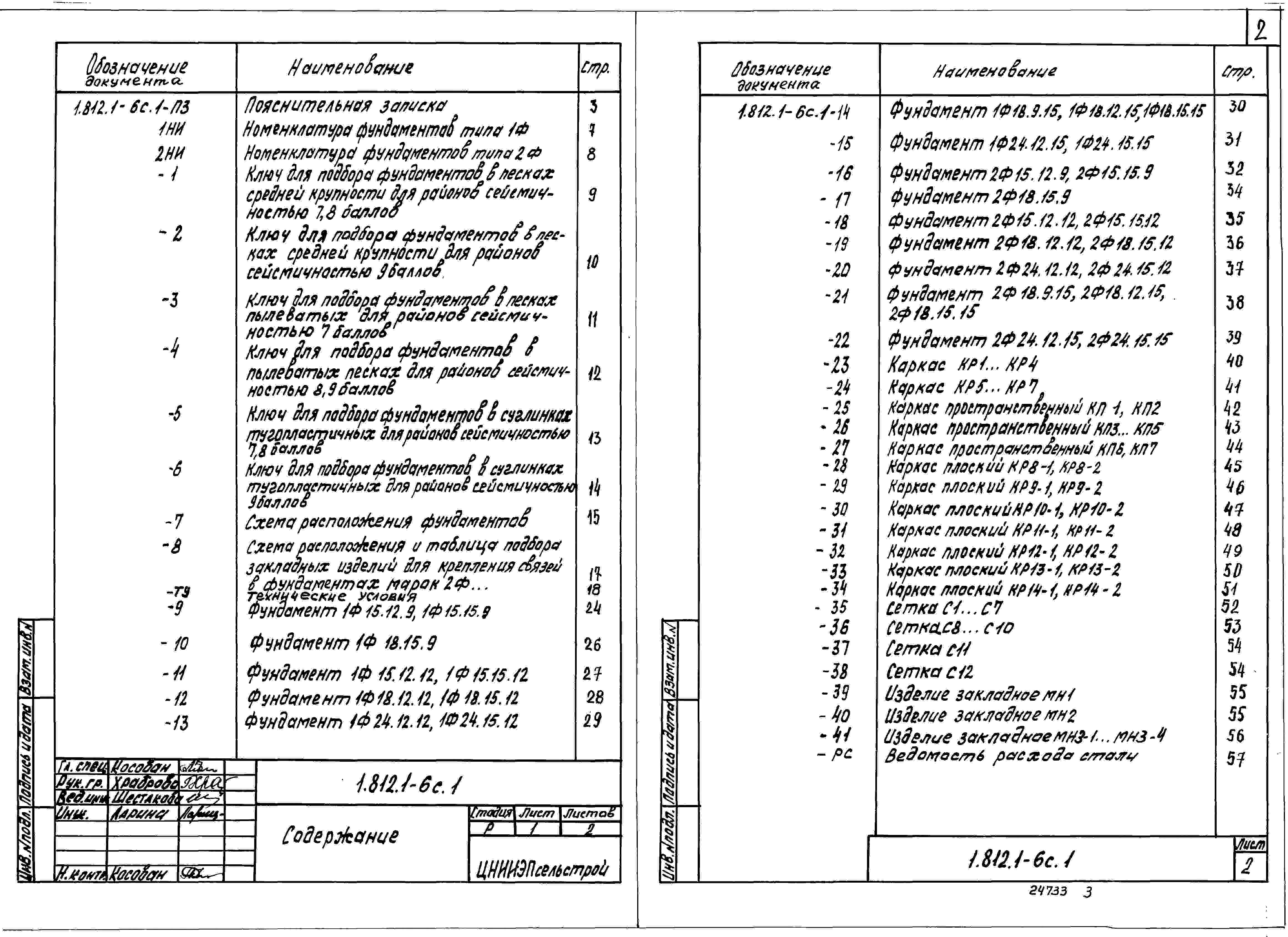

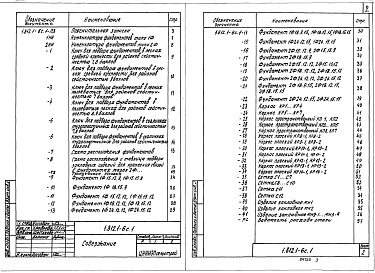

Состав проекта
Номер альбома
Наименование
Состав альбома
Описание проекта
Техническая характеристика
Бетон тяжелый класса по прочности на сжатие – В15. Арматура из стали класса А-III диаметром 8, 10 и 12 мм по ГОСТ 5781-82*. Фундаменты армированы сетками и каркасами.
Марки фундаментов:
1Ф 15.12.9, 1Ф 15.15.9, 1Ф 18.15.9, 1Ф 15.12.12, 1Ф 15.15.12, 1Ф 18.12.12, 1Ф 18.15.12, 1Ф 24.12.12, 1Ф 24.15.12, 1Ф 18.9.15, 1Ф 18.12.15, 1Ф 18.15.15, 1Ф 24.12.15, 1Ф 24.15.15, 2Ф 15.12.9, 2Ф 15.15.9, 2Ф 18.15.9, 2Ф 15.12.12, 2Ф 15.15.12, 2Ф 18.12.12, 2Ф 18.15.12, 2Ф 24.12.12, 2Ф 24.15.12, 2Ф 18.9.15, 2Ф 18.12.15, 2Ф 18.15.15, 2Ф 24.12.15, 2Ф 24.15.15.
Указания по применению
Фундаменты разработаны под трехшарнирные железобетонные рамы пролетами 12, 18 и 21 м с шагом 6 м для сельскохозяйственных зданий серий 1.822.1-6 вып. 3с, 6с, 8; 1.822.1-5 вып. 3с.
Фундаменты предназначены для применения в зданиях, возводимых на песчаных и пылевато-глинистых грунтах II категории по сейсмическим свойствам, в районах сейсмичностью 7, 8 и 9 баллов при повторяемости землетрясений – 2.
Инженерно-геологические условия – обычные.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.
Сейсмичность – 7, 8 и 9 баллов.
Дополнительные данные
Структура марки изделия:
1Ф 15.12.9-Н(П); 2Ф 15.12.9-Н(П)а
Тип фундамента по назначению:
1 – фундамент рядовой;
2 – фундамент связевого блока или фундамент, соединенный распоркой;
Ф – наименование изделия – фундамент;
15 – длина подошвы фундамента в дм;
12 – ширина подошвы фундамента в дм;
9 – высота фундамента в дм;
Н(П) – условное обозначение показателя проницаемости бетона при применении фундамента в грунтах со слабоагрессивной (Н) и среднеагрессивной (П) степенью воздействия подземных вод;
а – индекс, характеризующий наличие закладного изделия для крепления связей.
Бетон тяжелый класса по прочности на сжатие – В15. Арматура из стали класса А-III диаметром 8, 10 и 12 мм по ГОСТ 5781-82*. Фундаменты армированы сетками и каркасами.
Марки фундаментов:
1Ф 15.12.9, 1Ф 15.15.9, 1Ф 18.15.9, 1Ф 15.12.12, 1Ф 15.15.12, 1Ф 18.12.12, 1Ф 18.15.12, 1Ф 24.12.12, 1Ф 24.15.12, 1Ф 18.9.15, 1Ф 18.12.15, 1Ф 18.15.15, 1Ф 24.12.15, 1Ф 24.15.15, 2Ф 15.12.9, 2Ф 15.15.9, 2Ф 18.15.9, 2Ф 15.12.12, 2Ф 15.15.12, 2Ф 18.12.12, 2Ф 18.15.12, 2Ф 24.12.12, 2Ф 24.15.12, 2Ф 18.9.15, 2Ф 18.12.15, 2Ф 18.15.15, 2Ф 24.12.15, 2Ф 24.15.15.
Указания по применению
Фундаменты разработаны под трехшарнирные железобетонные рамы пролетами 12, 18 и 21 м с шагом 6 м для сельскохозяйственных зданий серий 1.822.1-6 вып. 3с, 6с, 8; 1.822.1-5 вып. 3с.
Фундаменты предназначены для применения в зданиях, возводимых на песчаных и пылевато-глинистых грунтах II категории по сейсмическим свойствам, в районах сейсмичностью 7, 8 и 9 баллов при повторяемости землетрясений – 2.
Инженерно-геологические условия – обычные.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.
Сейсмичность – 7, 8 и 9 баллов.
Дополнительные данные
Структура марки изделия:
1Ф 15.12.9-Н(П); 2Ф 15.12.9-Н(П)а
Тип фундамента по назначению:
1 – фундамент рядовой;
2 – фундамент связевого блока или фундамент, соединенный распоркой;
Ф – наименование изделия – фундамент;
15 – длина подошвы фундамента в дм;
12 – ширина подошвы фундамента в дм;
9 – высота фундамента в дм;
Н(П) – условное обозначение показателя проницаемости бетона при применении фундамента в грунтах со слабоагрессивной (Н) и среднеагрессивной (П) степенью воздействия подземных вод;
а – индекс, характеризующий наличие закладного изделия для крепления связей.
Нормативные документы
Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
