Серия 1.012.1-1.92 Эффективные фундаменты для зданий семейных ферм. Выпуск 1 Фундаменты для зданий с несущими стенами и стоечно-балочным каркасом. Материалы для проектирования

Общие данные

Номер серии

1.012.1-1.92

Наименование серии

Эффективные фундаменты для зданий семейных ферм. Выпуск 1 Фундаменты для зданий с несущими стенами и стоечно-балочным каркасом. Материалы для проектирования

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

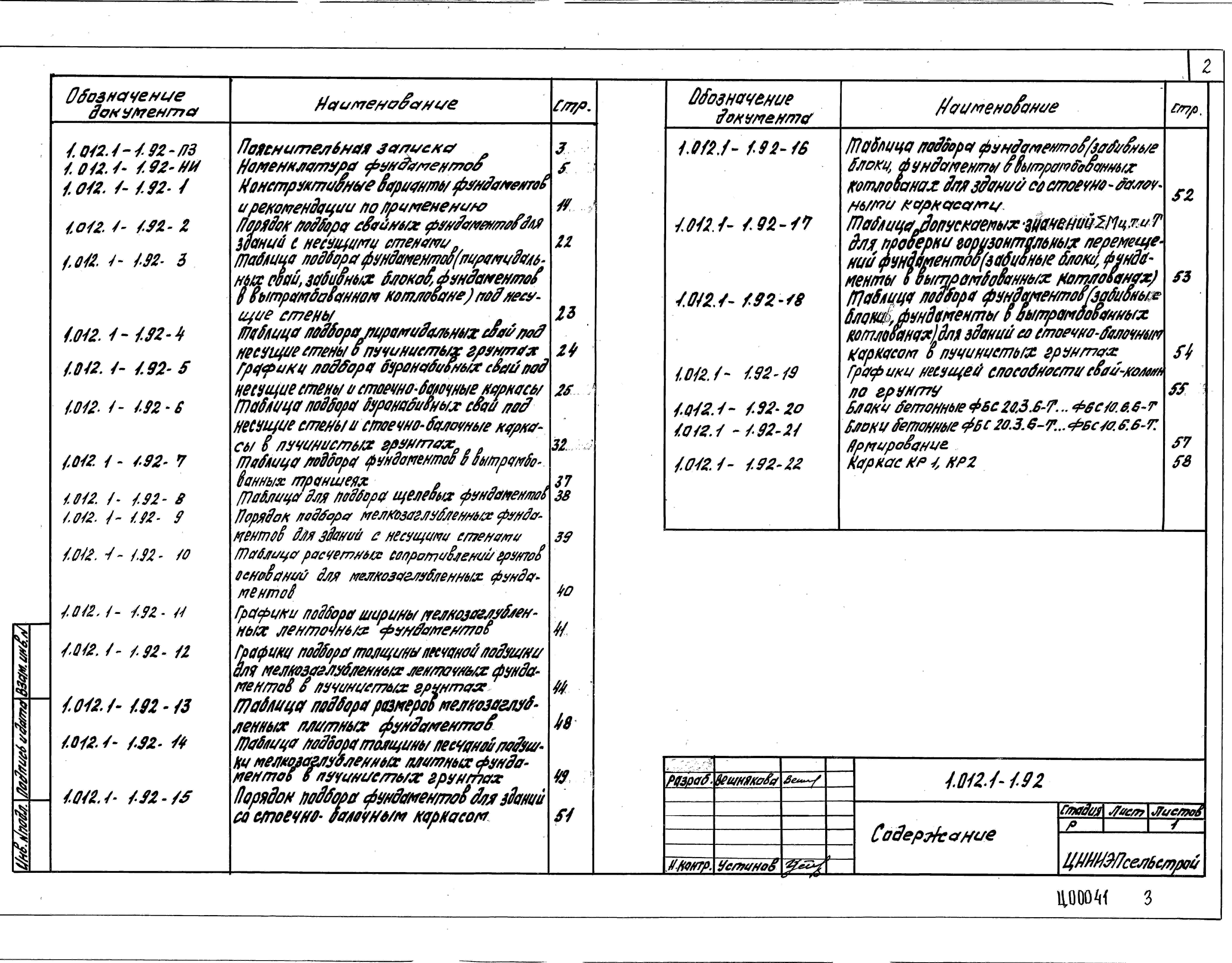

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта
Техническая характеристика

В серии приведены материалы для проектирования эффективных фундаментов, предназначенных для строительства жилых и сельскохозяйственных зданий для семейных ферм.
В вариантах устройства эффективных фундаментов использованы сборные конструкции и монолитные из бетона класса В7,5 и В10.


Марки, наименования фундаментов:

Ф1. Мелкозаглубленный плитный фундамент.
Ф1. Мелкозаглубленный фундамент из бетонных блоков для стен подвалов.
Ф2а. Мелкозаглубленный фундамент из бетонных блоков для стен подвалов с монолитным армированным поясом.
Ф3. Мелкозаглубленный фундамент из железобетонных блоков с арматурными выпусками.
Ф4. Мелкозаглубленный ленточный монолитный фундамент.
Ф5. Щелевой фундамент.
Ф6. Фундаменты из пирамидальных свай.
Ф7. Фундаменты из забивных блоков.
Ф8. Фундаменты в вытрамбованном котловане.
Ф9. Фундаменты в вытрамбованной траншее.
Ф10. Буронабивная цилиндрическая свая.
Ф11. Свая-колонна.
Ф11а. Свая-колонна.
Ф12. Забивной блок.
Ф13. Фундамент в вытрамбованном котловане.
Ф14. Буровая свая (мачта-свая).
Ф15. Составная свая-колонна (свая-мачта).


Указания по применению

Выпуск содержит материалы по фундаментам, необходимые для проектирования и строительства жилых и сельскохозяйственных зданий семейных ферм и облегчает выбор наиболее рациональных типов фундаментов.
Подбор эффективных фундаментов по нагрузкам и грунтовым условиям производится по графикам и таблицам альбома.
Эффективные фундаменты применяются для зданий с несущими стенами с каркасами стоечно-балочной конструкции.
Эффективные фундаменты применяются для зданий с пролетами до 21 м. Шаг колонн для стоечно-балочных каркасов 3 и 6 м.
Для зданий с несущими стенами расчетная нагрузка на фундаменты принята в диапазоне от 20 до 100 кН/м.
Для зданий со стоечно-балочным каркасом допускаемые нагрузки на фундаменты от 50 до 700 кН.
В альбоме разработаны эффективные фундаменты для сильно-, средне- и слабопучинистых грунтов с нормативной глубиной промерзания = 1,0, 1,5, 2,0 и 2,2 м.

Нормативное ветровое давление: 48 кгс/м^2 / 0,48 кПа.

Сейсмичность – до 6 баллов включительно.

Степень агрессивности среды – неагрессивная.

Вес снегового покрова: 150 кгс/м^2 / 1,5 кПа.
