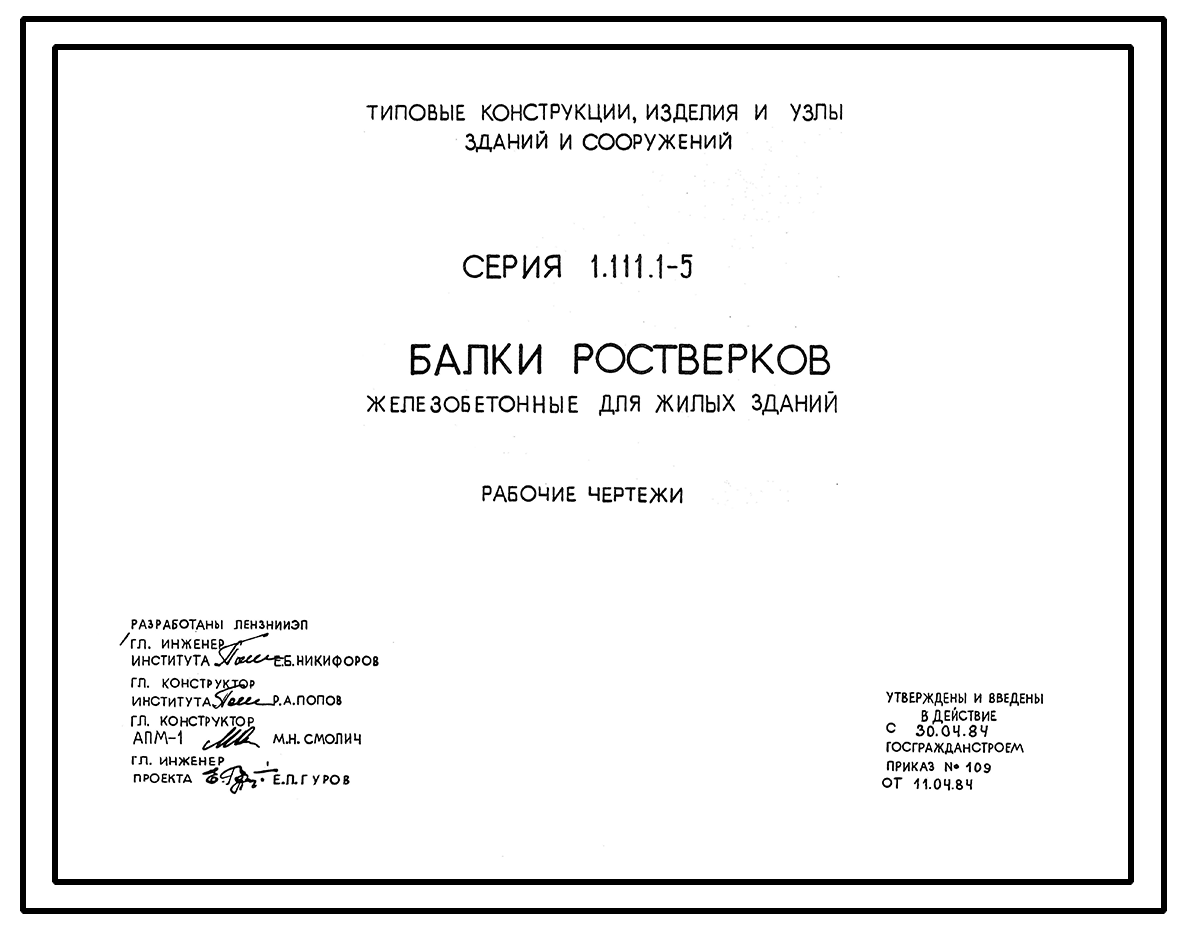

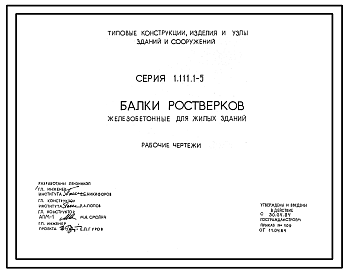

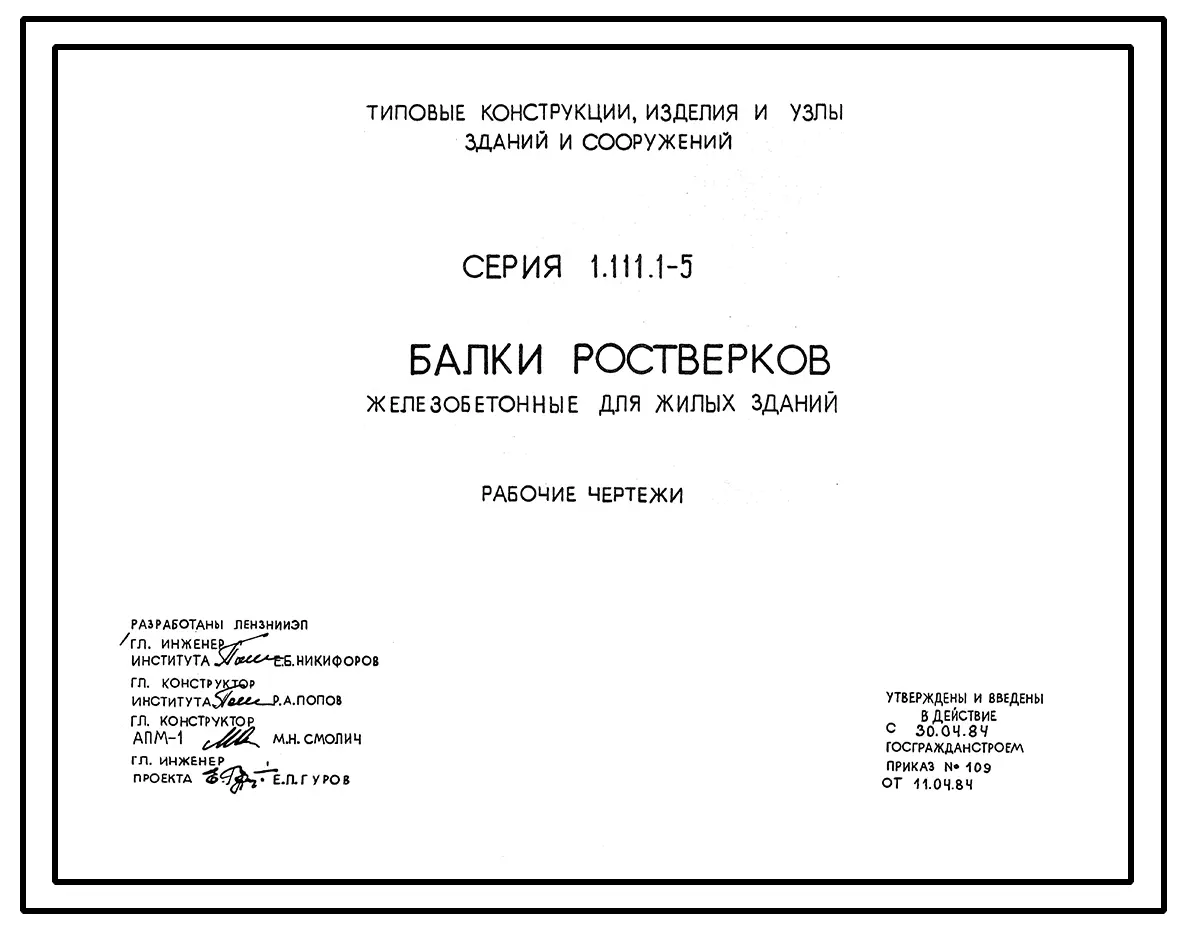

Серия 1.111.1-5 Балки ростверков железобетонные для жилых зданий
Общие данные
Главная
>> Конструкции, изделия и узлы зданий
>> Конструкции нулевого цикла
>> Фундаменты и фундаментные блоки
Номер серии
1.111.1-5
Наименование серии
Балки ростверков железобетонные для жилых зданий
На данный проект имеется
Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru
Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Балки ростверков железобетонные для жилых зданий
Описание проекта
Техническая характеристика
Балки ростверков выполняются из тяжелого бетона марки М400.
Армирование предусмотрено пространственными каркасами.
Арматура – из стали классов А-I и А-III по ГОСТ 5781-82.
Марки балок ростверков:
1БР 18.5.4-1Т, 1БР 21.5.4-1Т, 1БР 24.5.4-1Т, 1БР 24.5.4-2Т, 1БР 27.5.4-1Т, 1БР 27.5.4-2Т, 1БР 30.5.4-1Т, 1БР 30.5.4-2Т, 1БР 30.5.4-3Т, 1БР 36.5.4-1Т, 1БР 36.5.4-2Т, 1БР 36.5.4-3Т, 1БР 42.5.4-1Т, 1БР 42.5.4-2Т, 1БР 42.5.4-3Т, 1БР 48.5.4-1Т, 1БР 48.5.4-2Т, 1БР 48.5.4-3Т, 1БР 54.5.4-1Т, 1БР 54.5.4-2Т, 1БР 54.5.4-3Т, 1БР 60.5.4-1Т, 1БР 60.5.4-2Т, 1БР 60.5.4-3Т, 1БР 66.5.4-1Т, 1БР 66.5.4-2Т, 1БР 66.5.4-3Т, 1БР 72.5.4-1Т, 1БР 72.5.4-2Т, 1БР 72.5.4-3Т.
2БР 19.5.4-1Т, 2БР 22.5.4-1Т, 2БР 25.5.4-1Т, 2БР 25.5.4-2Т, 2БР 28.5.4-1Т, 2БР 28.5.4-2Т, 2БР 28.5.4-3Т, 2БР 34.5.4-1Т, 2БР 34.5.4-2Т, 2БР 34.5.4-3Т, 2БР 40.5.4-1Т, 2БР 40.5.4-2Т, 2БР 40.5.4-3Т, 2БР 46.5.4-1Т, 2БР 46.5.4-2Т, 2БР 46.5.4-3Т, 2БР 52.5.4-1Т, 2БР 52.5.4-2Т, 2БР 52.5.4-3Т.
3БР 21.5.4-1Т, 3БР 22.5.4-1Т, 3БР 24.5.4-1Т, 3БР 24.5.4-2Т, 3БР 27.5.4-1Т, 3БР 27.5.4-2Т, 3БР 28.5.4-1Т, 3БР 28.5.4-2Т, 3БР 33.5.4-1Т, 3БР 33.5.4-2Т, 3БР 34.5.4-1Т, 3БР 34.5.4-2Т, 3БР 34.5.4-3Т, 3БР 39.5.4-1Т, 3БР 39.5.4-2Т, 3БР 39.5.4-3Т, 3БР 40.5.4-1Т, 3БР 40.5.4-2Т, 3БР 40.5.4-3Т, 3БР 45.5.4-1Т, 3БР 45.5.4-2Т, 3БР 45.5.4-3Т, 3БР 46.5.4-1Т, 3БР 46.5.4-2Т, 3БР 46.5.4-3Т, 3БР 51.5.4-1Т, 3БР 51.5.4-2Т, 3БР 51.5.4-3Т, 3БР 52.5.4-1Т, 3БР 52.5.4-2Т, 3БР 52.5.4-3Т, 3БР 57.5.4-1Т, 3БР 57.5.4-2Т, 3БР 57.5.4-3Т, 3БР 58.5.4-1Т, 3БР 58.5.4-2Т, 3БР 58.5.4-3Т, 3БР 63.5.4-1Т, 3БР 63.5.4-2Т, 3БР 63.5.4-3Т, 3БР 64.5.4-1Т, 3БР 64.5.4-2Т, 3БР 64.5.4-3Т, 3БР 69.5.4-1Т, 3БР 69.5.4-2Т, 3БР 69.5.4-3Т, 3БР 70.5.4-1Т, 3БР 70.5.4-2Т, 3БР 70.5.4-3Т.
4БР 24.13.4-4Т, 4БР 24.13.4-5Т, 4БР 24.17.4-5Т, 4БР 30.13.4-4Т, 4БР 30.13.4-5Т, 4БР 36.13.4-4Т, 4БР 36.13.4-5Т.
Указания по применению
Балки ростверков предназначены для сборных конструкций фундаментов крупнопанельных, крупноблочных и кирпичных жилых зданий, строящихся в несейсмических районах. Расчетная нагрузка на ростверки от 10 тс/м (100 кН/м) до 70 тс/м (700 кН/м) при однорядном расположении свай и от 70 тс/м (700 кН/м) до 90 тс/м (900 кН/м) при шахматном или двухрядном расположении свай. Эксплуатация балок возможна в грунте (при отсутствии грунтовых вод) и на открытом воздухе.
Расчетная температура наружного воздуха – минус 40 градусов С, минус 55 градусов С.
Климатические районы и подрайоны СССР – I климатический район.
Инженерно-геологические условия – грунты обычные и вечномерзлые, непросадочные.
Степень агрессивности среды – неагрессивная.
Дополнительные данные
Расшифровка марки изделия 1БР 57.5.4-2Т
1 – шифровая группа, характеризующая конфигурацию балки;
БР – балка ростверка;
57 – длина балки в дм (округленно);
5 – ширина балки в дм;
2 – вторая группа балок по несущей способности;
Т – бетон тяжелый.
Балки ростверков выполняются из тяжелого бетона марки М400.
Армирование предусмотрено пространственными каркасами.
Арматура – из стали классов А-I и А-III по ГОСТ 5781-82.
Марки балок ростверков:
1БР 18.5.4-1Т, 1БР 21.5.4-1Т, 1БР 24.5.4-1Т, 1БР 24.5.4-2Т, 1БР 27.5.4-1Т, 1БР 27.5.4-2Т, 1БР 30.5.4-1Т, 1БР 30.5.4-2Т, 1БР 30.5.4-3Т, 1БР 36.5.4-1Т, 1БР 36.5.4-2Т, 1БР 36.5.4-3Т, 1БР 42.5.4-1Т, 1БР 42.5.4-2Т, 1БР 42.5.4-3Т, 1БР 48.5.4-1Т, 1БР 48.5.4-2Т, 1БР 48.5.4-3Т, 1БР 54.5.4-1Т, 1БР 54.5.4-2Т, 1БР 54.5.4-3Т, 1БР 60.5.4-1Т, 1БР 60.5.4-2Т, 1БР 60.5.4-3Т, 1БР 66.5.4-1Т, 1БР 66.5.4-2Т, 1БР 66.5.4-3Т, 1БР 72.5.4-1Т, 1БР 72.5.4-2Т, 1БР 72.5.4-3Т.
2БР 19.5.4-1Т, 2БР 22.5.4-1Т, 2БР 25.5.4-1Т, 2БР 25.5.4-2Т, 2БР 28.5.4-1Т, 2БР 28.5.4-2Т, 2БР 28.5.4-3Т, 2БР 34.5.4-1Т, 2БР 34.5.4-2Т, 2БР 34.5.4-3Т, 2БР 40.5.4-1Т, 2БР 40.5.4-2Т, 2БР 40.5.4-3Т, 2БР 46.5.4-1Т, 2БР 46.5.4-2Т, 2БР 46.5.4-3Т, 2БР 52.5.4-1Т, 2БР 52.5.4-2Т, 2БР 52.5.4-3Т.
3БР 21.5.4-1Т, 3БР 22.5.4-1Т, 3БР 24.5.4-1Т, 3БР 24.5.4-2Т, 3БР 27.5.4-1Т, 3БР 27.5.4-2Т, 3БР 28.5.4-1Т, 3БР 28.5.4-2Т, 3БР 33.5.4-1Т, 3БР 33.5.4-2Т, 3БР 34.5.4-1Т, 3БР 34.5.4-2Т, 3БР 34.5.4-3Т, 3БР 39.5.4-1Т, 3БР 39.5.4-2Т, 3БР 39.5.4-3Т, 3БР 40.5.4-1Т, 3БР 40.5.4-2Т, 3БР 40.5.4-3Т, 3БР 45.5.4-1Т, 3БР 45.5.4-2Т, 3БР 45.5.4-3Т, 3БР 46.5.4-1Т, 3БР 46.5.4-2Т, 3БР 46.5.4-3Т, 3БР 51.5.4-1Т, 3БР 51.5.4-2Т, 3БР 51.5.4-3Т, 3БР 52.5.4-1Т, 3БР 52.5.4-2Т, 3БР 52.5.4-3Т, 3БР 57.5.4-1Т, 3БР 57.5.4-2Т, 3БР 57.5.4-3Т, 3БР 58.5.4-1Т, 3БР 58.5.4-2Т, 3БР 58.5.4-3Т, 3БР 63.5.4-1Т, 3БР 63.5.4-2Т, 3БР 63.5.4-3Т, 3БР 64.5.4-1Т, 3БР 64.5.4-2Т, 3БР 64.5.4-3Т, 3БР 69.5.4-1Т, 3БР 69.5.4-2Т, 3БР 69.5.4-3Т, 3БР 70.5.4-1Т, 3БР 70.5.4-2Т, 3БР 70.5.4-3Т.
4БР 24.13.4-4Т, 4БР 24.13.4-5Т, 4БР 24.17.4-5Т, 4БР 30.13.4-4Т, 4БР 30.13.4-5Т, 4БР 36.13.4-4Т, 4БР 36.13.4-5Т.
Указания по применению
Балки ростверков предназначены для сборных конструкций фундаментов крупнопанельных, крупноблочных и кирпичных жилых зданий, строящихся в несейсмических районах. Расчетная нагрузка на ростверки от 10 тс/м (100 кН/м) до 70 тс/м (700 кН/м) при однорядном расположении свай и от 70 тс/м (700 кН/м) до 90 тс/м (900 кН/м) при шахматном или двухрядном расположении свай. Эксплуатация балок возможна в грунте (при отсутствии грунтовых вод) и на открытом воздухе.
Расчетная температура наружного воздуха – минус 40 градусов С, минус 55 градусов С.
Климатические районы и подрайоны СССР – I климатический район.
Инженерно-геологические условия – грунты обычные и вечномерзлые, непросадочные.
Степень агрессивности среды – неагрессивная.
Дополнительные данные
Расшифровка марки изделия 1БР 57.5.4-2Т
1 – шифровая группа, характеризующая конфигурацию балки;
БР – балка ростверка;
57 – длина балки в дм (округленно);
5 – ширина балки в дм;
2 – вторая группа балок по несущей способности;
Т – бетон тяжелый.
