Серия 1.015.1-1.95 Балки фундаментные железобетонные для наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий. Выпуск 1 Балки монолитные. Материалы для проектирования и рабочие чертежи

Серия 1.015.1-1.95 Балки
фундаментные железобетонные для наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий. Выпуск 1 Балки монолитные. Материалы для проектирования и рабочие чертежи
Безналичная покупка

Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.

ДЛЯ РАСЧЕТА СТОИМОСТИ ОТМЕТЬТЕ НЕОБХОДИМЫЕ РАЗДЕЛЫ:

информация о проекте

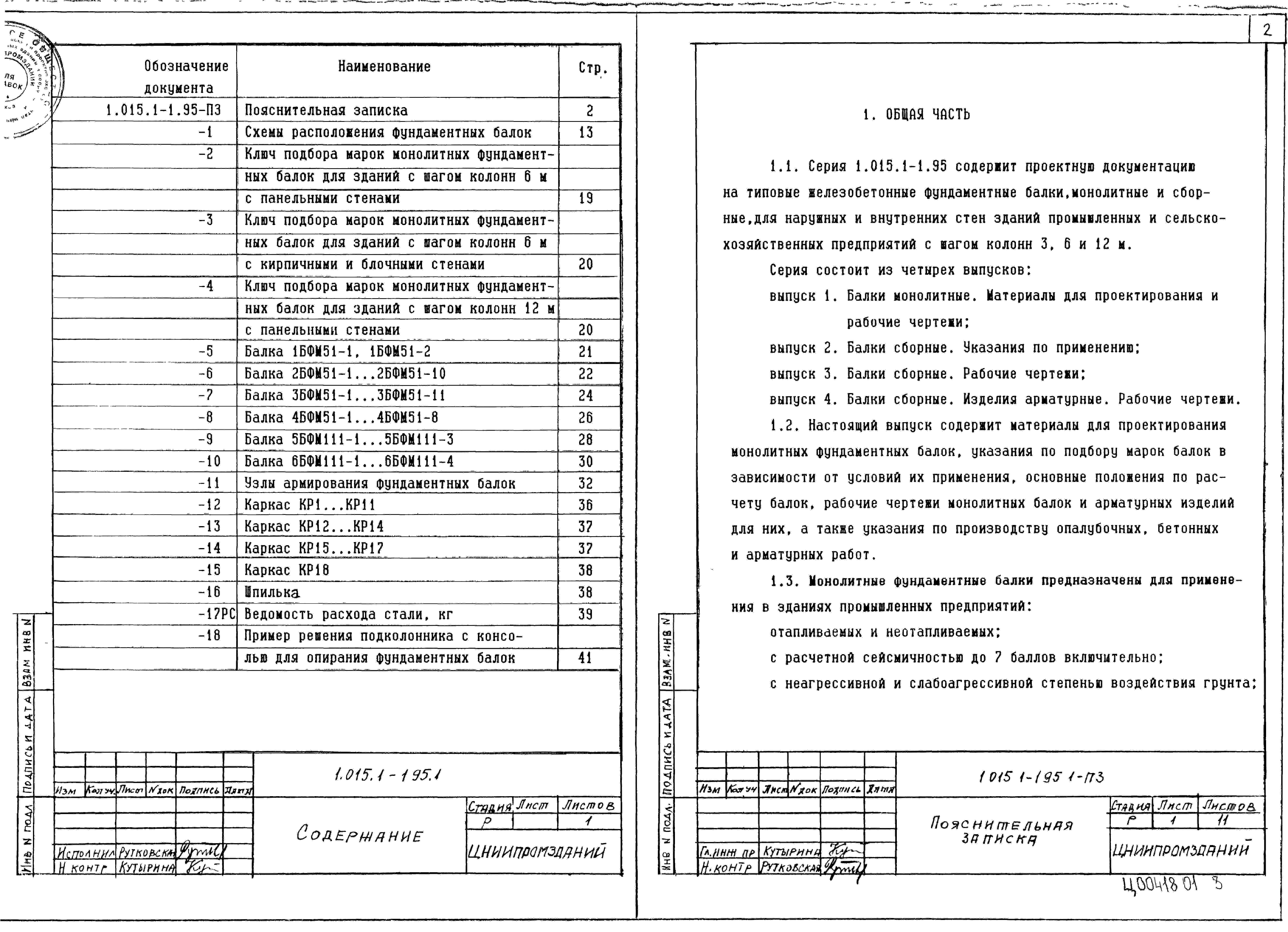

Состав проекта
Ответы на вопросы

информация о проекте

Разработана проектная документация на железобетонные фундаментные балки, монолитные (вып. 1) и сборные (вып. 2, 3, 4).


Техническая характеристика

Бетон тяжелый классов В15; В20; В22,5; В25; В30 для сборных балок и классов В15; В20; В25 для монолитных балок.
Ненапрягаемая арматура для монолитных и сборных балок из стали класса А-III, диаметром 6…28 мм по ГОСТ 5781-82, класса А-I диаметром 6 мм по ГОСТ 5781-82 и класса Вр-I диаметром 4 и 5 мм по ГОСТ 6727-80.
Напрягаемая арматура для сборных балок – из стали класса А-IIIВ диаметром 10…25 мм и из стали класса А-IV диаметром 10…18 мм по ГОСТ 5781-82.
Фундаментные балки с ненапрягаемой арматурой армируются пространственными каркасами и отдельными стержнями (в верхней зоне надопорной части монолитных балок).
Сборные балки с напрягаемой арматурой армируются плоскими каркасами, сетками, пространственными каркасами на опорах балок и напрягаемыми стержнями.


Типы фундаментных балок

Сборные: 1БФ, 2БФ, 3БФ, 4БФ, 5БФ, 6БФ.
Монолитные: 1БФМ, 2БФМ, 3БФМ, 4БФМ, 5БФМ, 6БФМ.


Марки балок:

1БФ60-1; 1БФ60-2; 1БФ55-1; 1БФ55-2; 1БФ51-1; 1БФ51-2; 1БФ45-1; 1БФ45-2; 1БФ40-1; 1БФ40-2; 1БФ30; 1БФ24.

2БФ60-1…2БФ60-6; 2БФ55-1…2БФ55-5; 2БФ51-1…2БФ51-6; 2БФ45-1…2БФ45-6; 2БФ40-1…2БФ40-5; 2БФ30; 2БФ24; 2БФ60-1АIIIВ…2БФ60-5АIIIВ; 2БФ55-1АIIIВ…2БФ55-4АIIIВ; 2БФ51-1АIIIВ…2БФ51-5АIIIВ; 2БФ60-1АIV…2БФ60-6АIV; 2БФ55-1АIV…2БФ55-5АIV; 2БФ51-1АIV…2БФ51-5АIV.

3БФ60-1…3БФ60-7; 3БФ55-1…3БФ55-7; 3БФ51-1…3БФ51-7; 3БФ45-1…3БФ45-7; 3БФ40-1…3БФ40-5; 3БФ30; 3БФ24; 3БФ60-1АIIIВ…3БФ60-5АIIIВ; 3БФ55-1АIIIВ…2БФ55-5АIIIВ; 3БФ51-1АIIIВ…3БФ51-5АIIIВ; 3БФ60-2АIV…3БФ60-5АIV; 3БФ55-1АIV…3БФ55-5АIV; 3БФ51-1АIV…3БФ51-5АIV.

4БФ60-1…4БФ60-4; 4БФ55-1…4БФ55-4; 4БФ51-1…4БФ51-5; 4БФ45-1…4БФ45-5; 4БФ40-1…4БФ40-5; 4БФ30; 4БФ24; 4БФ60-1АIIIВ…4БФ60-5АIIIВ; 4БФ55-1АIIIВ…4БФ55-3АIIIВ; 4БФ51-1АIIIВ…4БФ51-5АIIIВ; 4БФ60-4АIV…4БФ60-5АIV; 4БФ55-2АIV…4БФ55-3АIV; 4БФ51-3АIV…4БФ51-5АIV.

5БФ120-1АIIIВ…5БФ120-3АIIIВ; 5БФ111-1АIIIВ…5БФ111-3АIIIВ; 5БФ108-1АIIIВ…5БФ108-3АIIIВ; 5БФ120-1АIV…5БФ120-3АIV; 5БФ111-1АIV…5БФ111-3АIV; 5БФ108-1АIV…5БФ108-3АIV.

6БФ120-1АIIIВ…6БФ120-3АIIIВ; 6БФ111-1АIIIВ…6БФ111-3АIIIВ; 6БФ108-1АIIIВ…6БФ108-3АIIIВ; 6БФ120-3АIV; 6БФ111-3АIV; 6БФ108-3АIV.


Указания по применению

Фундаментные балки монолитные разработаны для стен зданий промышленных предприятий с шагом колонн 6 и 12 м с железобетонными колоннами и фундаментами монолитными на естественном основании и свайном при отметке верха фундамента минус 0,150 м от уровня чистого пола.
Фундаментные балки сборные разработаны для стен зданий промышленных и сельскохозяйственных предприятий с шагом колонн 3, 6 и 12 м с железобетонными колоннами и фундаментами сборными, сборно-монолитными и монолитными на естественном основании и свайном при отметке верха фундамента минус 0,150 м от уровня чистого пола, а также при пониженной отметке верха фундамента, когда фундаментные балки могут быть уложены непосредственно н верхний обрез подколонника.
Фундаментные балки, сборные и монолитные предназначены для применения в отапливаемых и неотапливаемых зданиях в обычных условиях строительства и с расчетной сейсмичностью до 7 баллов включительно.


Расчетная температура наружного воздуха – минус 40 градусов С.

Степень агрессивности среды – неагрессивная и слабоагрессивная.


Дополнительные данные

Пример расшифровки марки изделия

1) Фундаментная балка монолитная – 3БФМ51-2Н
3 – номер типа опалубки балки;
БФМ – балка фундаментная монолитная;
51 – расстояние между гранями подколонников в дециметрах;
2 – порядковый номер, характеризующий несущую способность балки;
Н – индекс, характеризующий повышенную коррозионную стойкость балки, предназначенной для применения в слабоагрессивной среде.

2) Фундаментная балка сборная – 2БФ55-3АIIIВ-На
2 – номер типа опалубки балки;
БФ – балка фундаментная;
55 – длина балки в дециметрах;
3 – порядковый номер, характеризующий несущую способность балки;
Н – индекс, характеризующий повышенную коррозионную стойкость балки, предназначенной для применения в слабоагрессивной среде;
а – индекс, характеризующий наличие в балке строповочных петель взамен строповочных отверстий.

Выпуск 1 настоящей серии разработан впервые, выпуски 2, 3 и 4 разработаны взамен серий 1.415.1-2 вып. 1, 2, 3, 4, 5, 6 и 1.15.1-1 вып. 1.

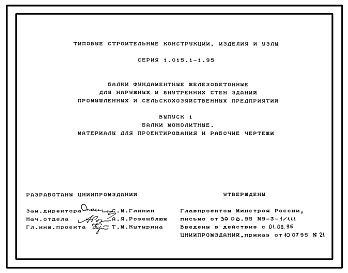

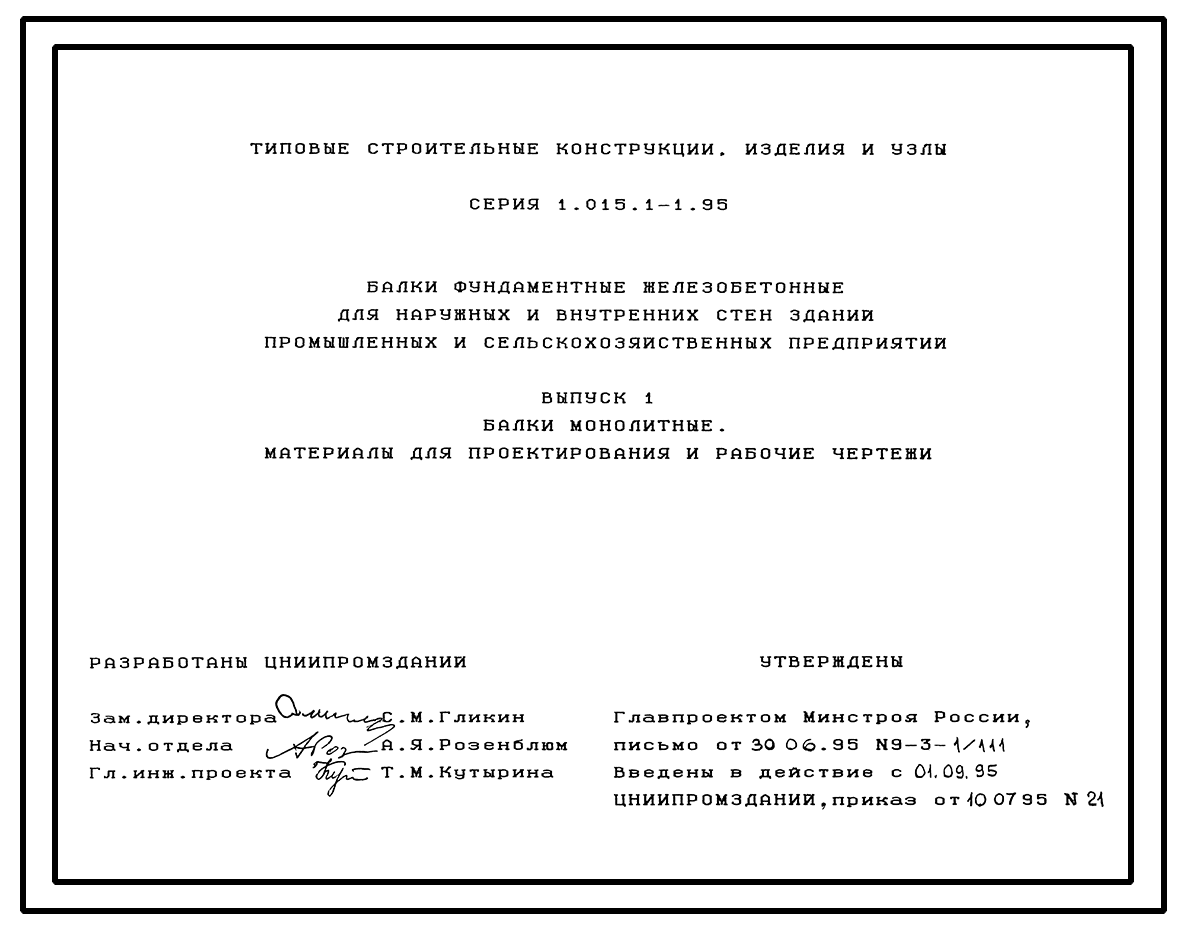

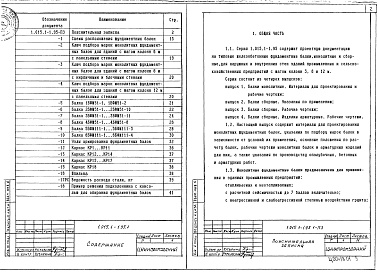

Выпуск 1. Балки монолитные. Материалы для проектирования и рабочие чертежи.

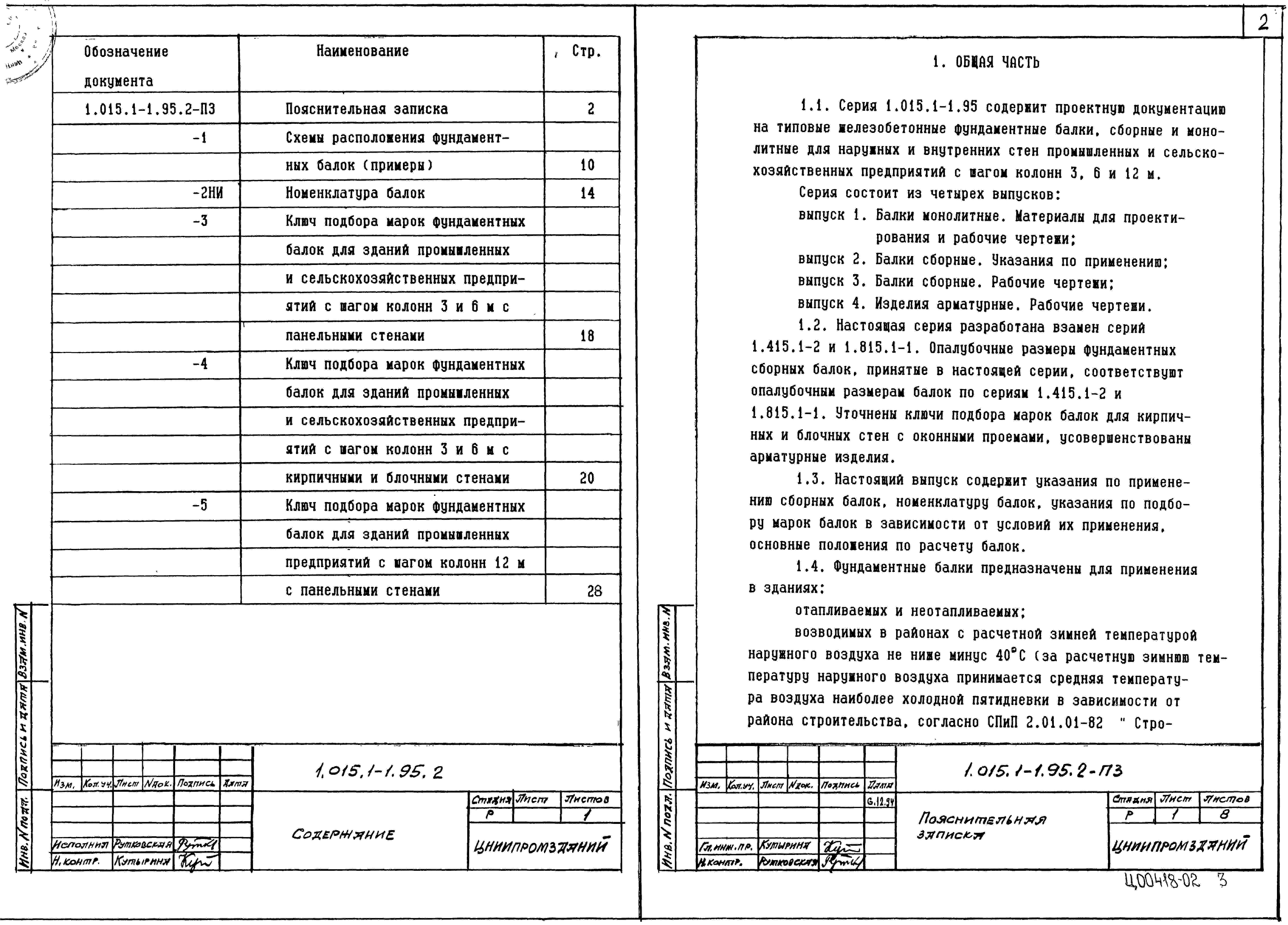

Выпуск 2. Балки сборные. Указания по применению.

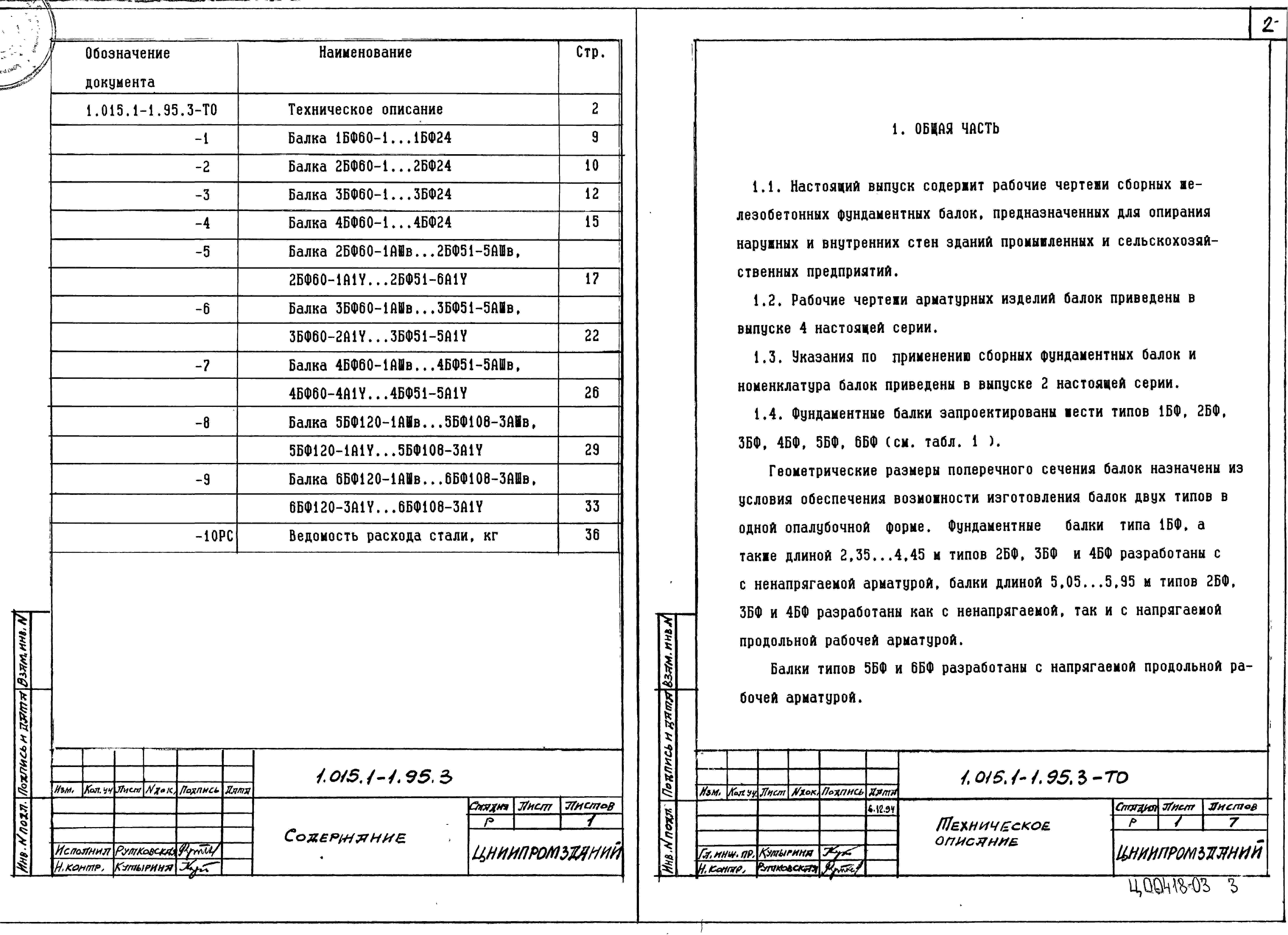

Выпуск 3. Балки сборные. Рабочие чертежи.

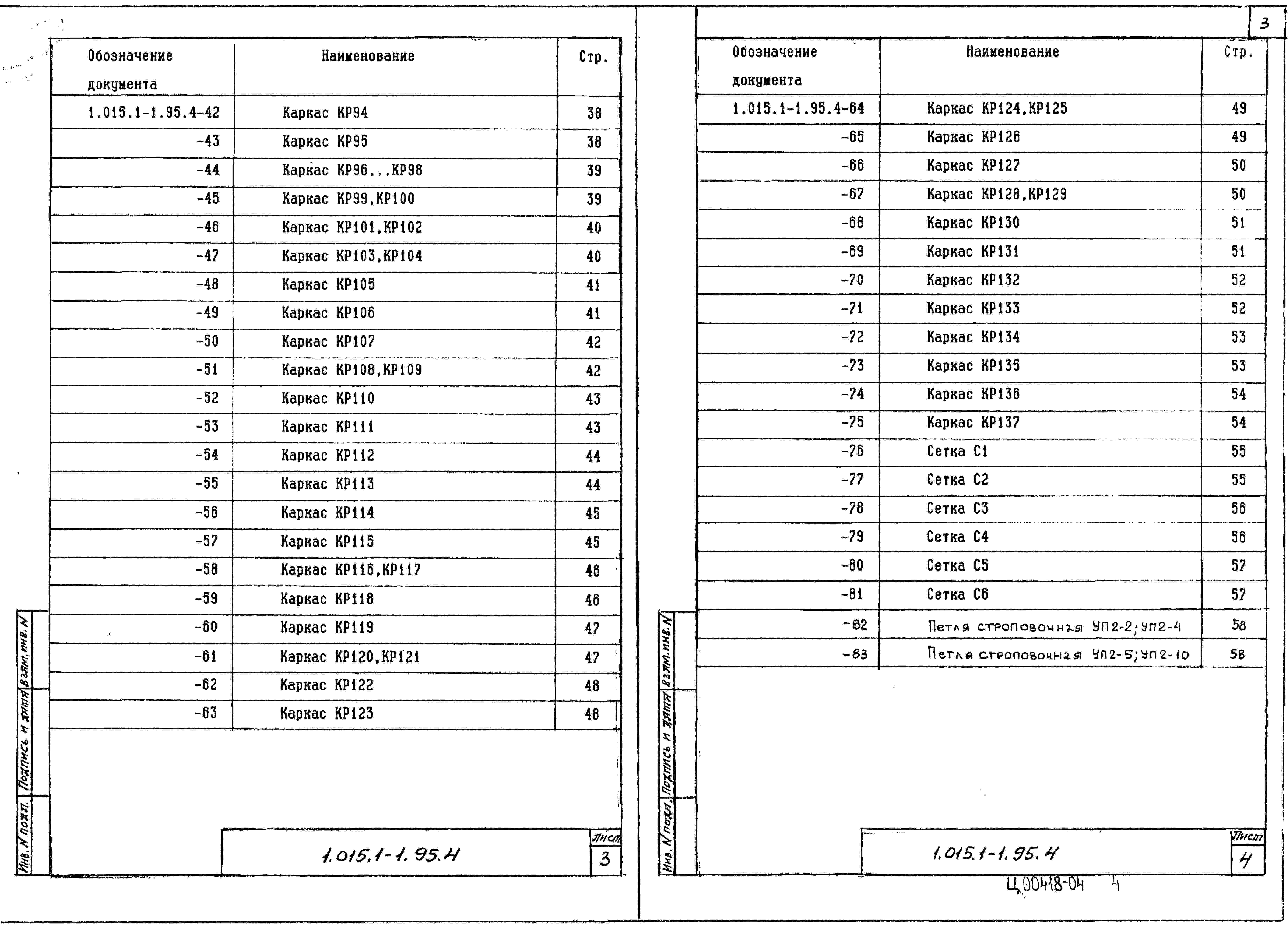

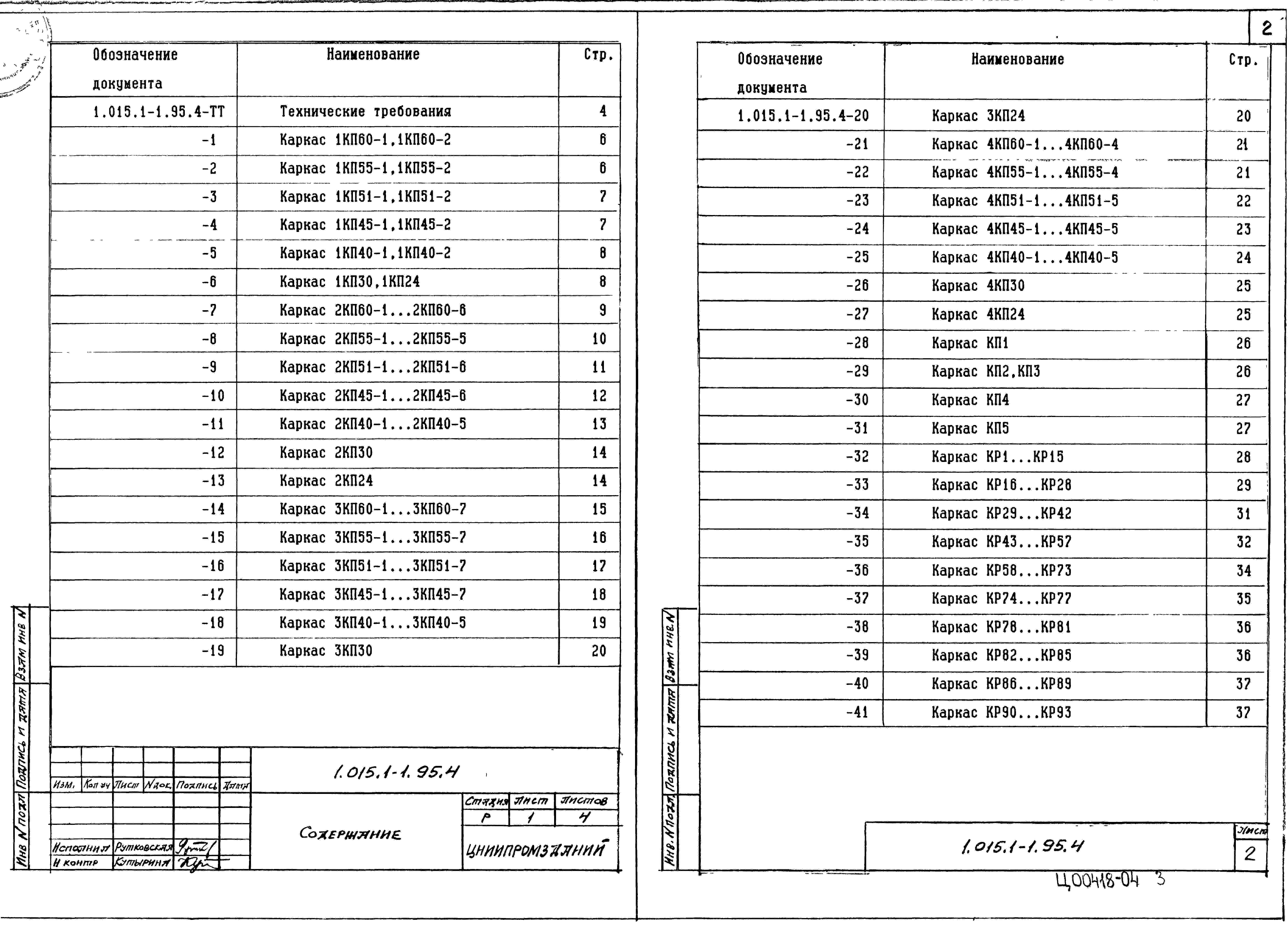

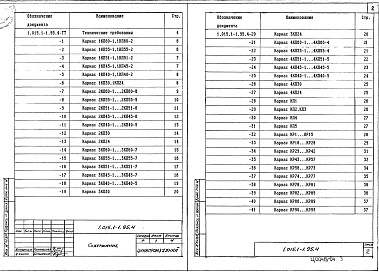

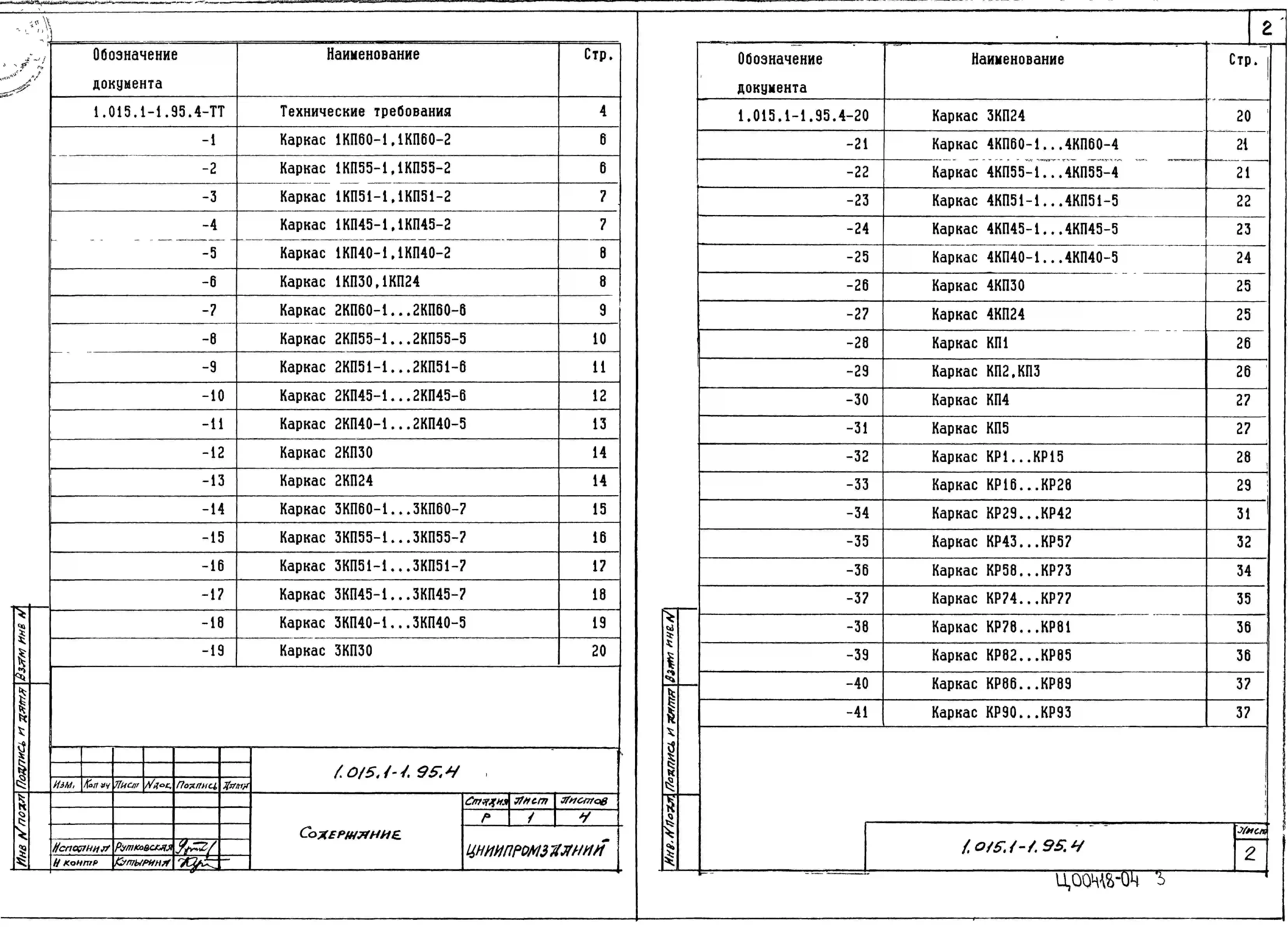

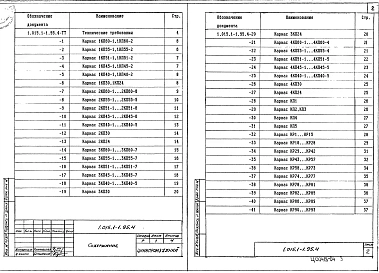

Выпуск 4. Балки сборные. Изделия арматурные. Рабочие чертежи.

Объем проектных материалов, приведенных к формату А4, – 352 форматки.
