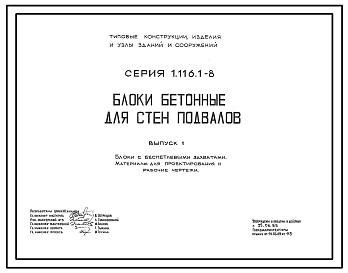

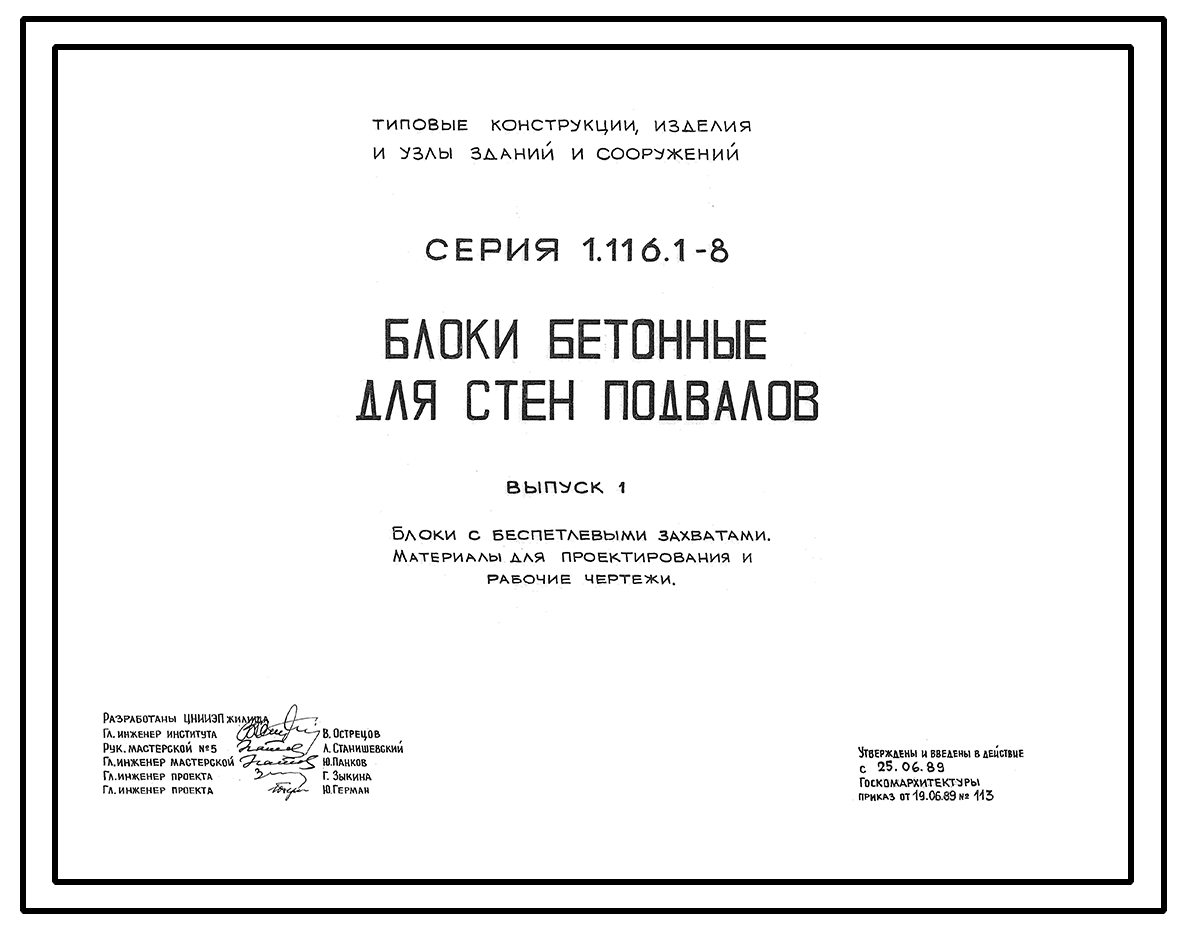

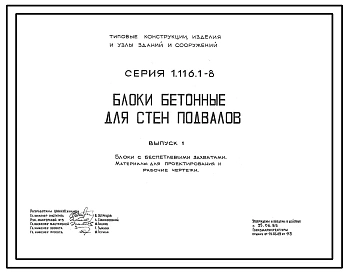

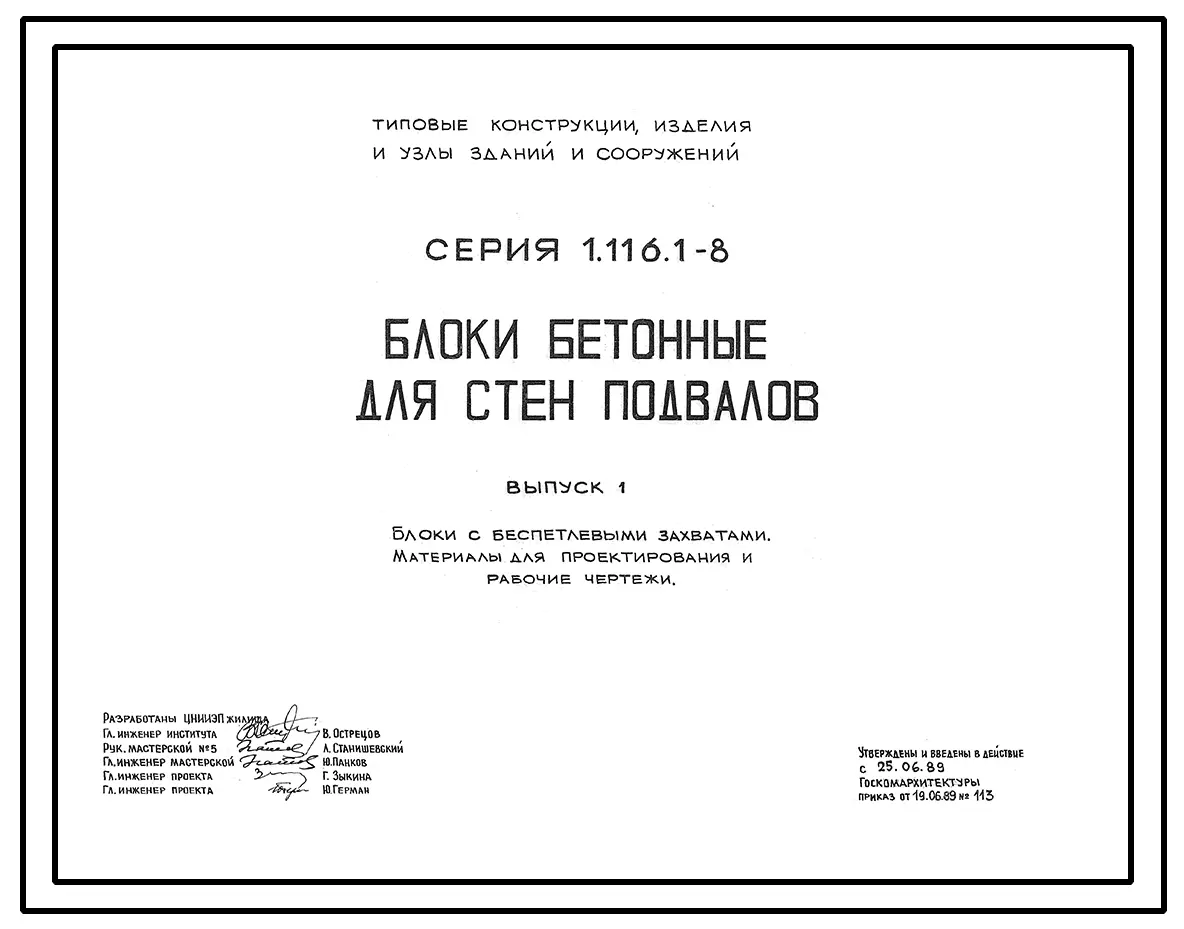

Серия 1.116.1-8 Блоки бетонные для стен подвалов. Выпуск 1 Блоки с беспетлевыми захватами. Материалы для проектирования и рабочие чертежи
Общие данные
Главная
>> Конструкции, изделия и узлы зданий
>> Конструкции нулевого цикла
>> Цокольные панели и блоки стен подвалов
Номер серии
1.116.1-8
Наименование серии
Блоки бетонные для стен подвалов. Выпуск 1 Блоки с беспетлевыми захватами. Материалы для проектирования и рабочие чертежи
На данный проект имеется

Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

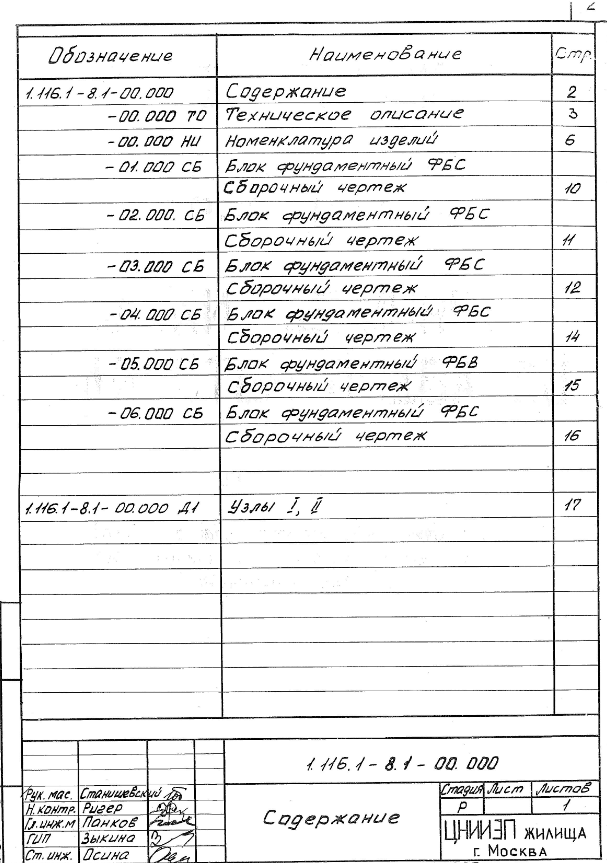

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Блоки с беспетлевыми захватами. Материалы для проектирования и рабочие чертежи
Описание проекта
Техническая характеристика
Бетон тяжелый и керамзитобетон класса В7,5, бетон плотный силикатный класса В15.
Монтажные петли из арматуры класса А-I.
Марки блоков:
Петлевой вариант:
ФБС 24.3.6-Т, ФБС 24.4.6-Т, ФБС 24.5.6-Т, ФБС 24.6.6-Т, ФБС 12.4.6-Т, ФБС 12.5.6-Т, ФБС 12.6.6-Т, ФБС 12.4.3-Т, ФБС 12.5.3-Т, ФБС 12.6.3-Т, ФБС 9.3.6-Т, ФБС 9.4.6-Т, ФБС 9.5.6-Т, ФБС 9.6.6-Т, ФБВ 9.4.6-Т, ФБВ 9.5.6-Т, ФБВ 9.6.6-Т, ФБС 24.3.6-П, ФБС 24.4.6-П, ФБС 24.5.6-П, ФБС 24.6.6-П, ФБС 9.3.6-П, ФБС 9.4.6-П, ФБС 9.5.6-П, ФБС 9.6.6-П, ФБВ 9.4.6-П, ФБВ 9.5.6-П, ФБВ 9.6.6-П, ФБС 24.3.6-0, ФБС 24.4.6-0, ФБС 24.5.6-0, ФБС 24.6.6-0, ФБС 12.4.3-0, ФБС 12.5.3-0, ФБС 12.6.3-0, ФБС 9.3.6-0, ФБС 9.4.6-0, ФБС 9.5.6-0, ФБС 9.6.6-0.
Беспетлевой вариант:
ФБС 24.3.6-Т-5, ФБС 24.4.6-Т-5, ФБС 24.5.6-Т-5, ФБС 24.6.6-Т-5, ФБС 12.4.6-Т-5, ФБС 12.5.6-Т-5, ФБС 12.6.6-Т-5, ФБС 12.4.3-Т-5, ФБС 12.5.3-Т-5, ФБС 12.6.3-Т-5, ФБС 9.3.6-Т-5, ФБС 9.4.6-Т-5, ФБС 9.5.6-Т-5, ФБС 9.6.6-Т-5, ФБВ 9.4.6-Т-5, ФБВ 9.5.6-Т-5, ФБВ 9.6.6-Т-5, ФБС 24.3.6-П-5, ФБС 24.4.6-П-5, ФБС 24.5.6-П-5, ФБС 24.6.6-П-5, ФБС 9.3.6-П-5, ФБС 9.4.6-П-5, ФБС 9.5.6-П-5, ФБС 9.6.6-П-5, ФБВ 9.4.6-П-5, ФБВ 9.5.6-П-5, ФБВ 9.6.6-П-5.
Указания по применению
Блоки бетонные предназначаются для применения в стенах подвалов и технических подполий 5- и 9-этажных жилых крупноблочных и кирпичных зданий. Сплошные блоки допускается применять для фундаментов.
Предел огнестойкости стен из блоков – более 2 часов.
Инженерно-геологические условия – обычные.
Дополнительные данные
Расшифровка марки изделия ФБС 24.3.6.Т-5:
ФБС – блок сплошной (ФБВ – сплошной с вырезом для перемычек);
24 – длина в дециметрах;
3 – толщина в дециметрах;
6 – высота в дециметрах;
Т – тяжелый бетон (П – бетон на пористых заполнителях, С – силикатный бетон);
5 – беспетлевой вариант.
Настоящая серия разработана в дополнение к ГОСТ 13579-78*.
Бетон тяжелый и керамзитобетон класса В7,5, бетон плотный силикатный класса В15.
Монтажные петли из арматуры класса А-I.
Марки блоков:
Петлевой вариант:
ФБС 24.3.6-Т, ФБС 24.4.6-Т, ФБС 24.5.6-Т, ФБС 24.6.6-Т, ФБС 12.4.6-Т, ФБС 12.5.6-Т, ФБС 12.6.6-Т, ФБС 12.4.3-Т, ФБС 12.5.3-Т, ФБС 12.6.3-Т, ФБС 9.3.6-Т, ФБС 9.4.6-Т, ФБС 9.5.6-Т, ФБС 9.6.6-Т, ФБВ 9.4.6-Т, ФБВ 9.5.6-Т, ФБВ 9.6.6-Т, ФБС 24.3.6-П, ФБС 24.4.6-П, ФБС 24.5.6-П, ФБС 24.6.6-П, ФБС 9.3.6-П, ФБС 9.4.6-П, ФБС 9.5.6-П, ФБС 9.6.6-П, ФБВ 9.4.6-П, ФБВ 9.5.6-П, ФБВ 9.6.6-П, ФБС 24.3.6-0, ФБС 24.4.6-0, ФБС 24.5.6-0, ФБС 24.6.6-0, ФБС 12.4.3-0, ФБС 12.5.3-0, ФБС 12.6.3-0, ФБС 9.3.6-0, ФБС 9.4.6-0, ФБС 9.5.6-0, ФБС 9.6.6-0.
Беспетлевой вариант:
ФБС 24.3.6-Т-5, ФБС 24.4.6-Т-5, ФБС 24.5.6-Т-5, ФБС 24.6.6-Т-5, ФБС 12.4.6-Т-5, ФБС 12.5.6-Т-5, ФБС 12.6.6-Т-5, ФБС 12.4.3-Т-5, ФБС 12.5.3-Т-5, ФБС 12.6.3-Т-5, ФБС 9.3.6-Т-5, ФБС 9.4.6-Т-5, ФБС 9.5.6-Т-5, ФБС 9.6.6-Т-5, ФБВ 9.4.6-Т-5, ФБВ 9.5.6-Т-5, ФБВ 9.6.6-Т-5, ФБС 24.3.6-П-5, ФБС 24.4.6-П-5, ФБС 24.5.6-П-5, ФБС 24.6.6-П-5, ФБС 9.3.6-П-5, ФБС 9.4.6-П-5, ФБС 9.5.6-П-5, ФБС 9.6.6-П-5, ФБВ 9.4.6-П-5, ФБВ 9.5.6-П-5, ФБВ 9.6.6-П-5.
Указания по применению
Блоки бетонные предназначаются для применения в стенах подвалов и технических подполий 5- и 9-этажных жилых крупноблочных и кирпичных зданий. Сплошные блоки допускается применять для фундаментов.
Предел огнестойкости стен из блоков – более 2 часов.
Инженерно-геологические условия – обычные.
Дополнительные данные
Расшифровка марки изделия ФБС 24.3.6.Т-5:
ФБС – блок сплошной (ФБВ – сплошной с вырезом для перемычек);
24 – длина в дециметрах;
3 – толщина в дециметрах;
6 – высота в дециметрах;
Т – тяжелый бетон (П – бетон на пористых заполнителях, С – силикатный бетон);
5 – беспетлевой вариант.
Настоящая серия разработана в дополнение к ГОСТ 13579-78*.
Нормативные документы
Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
