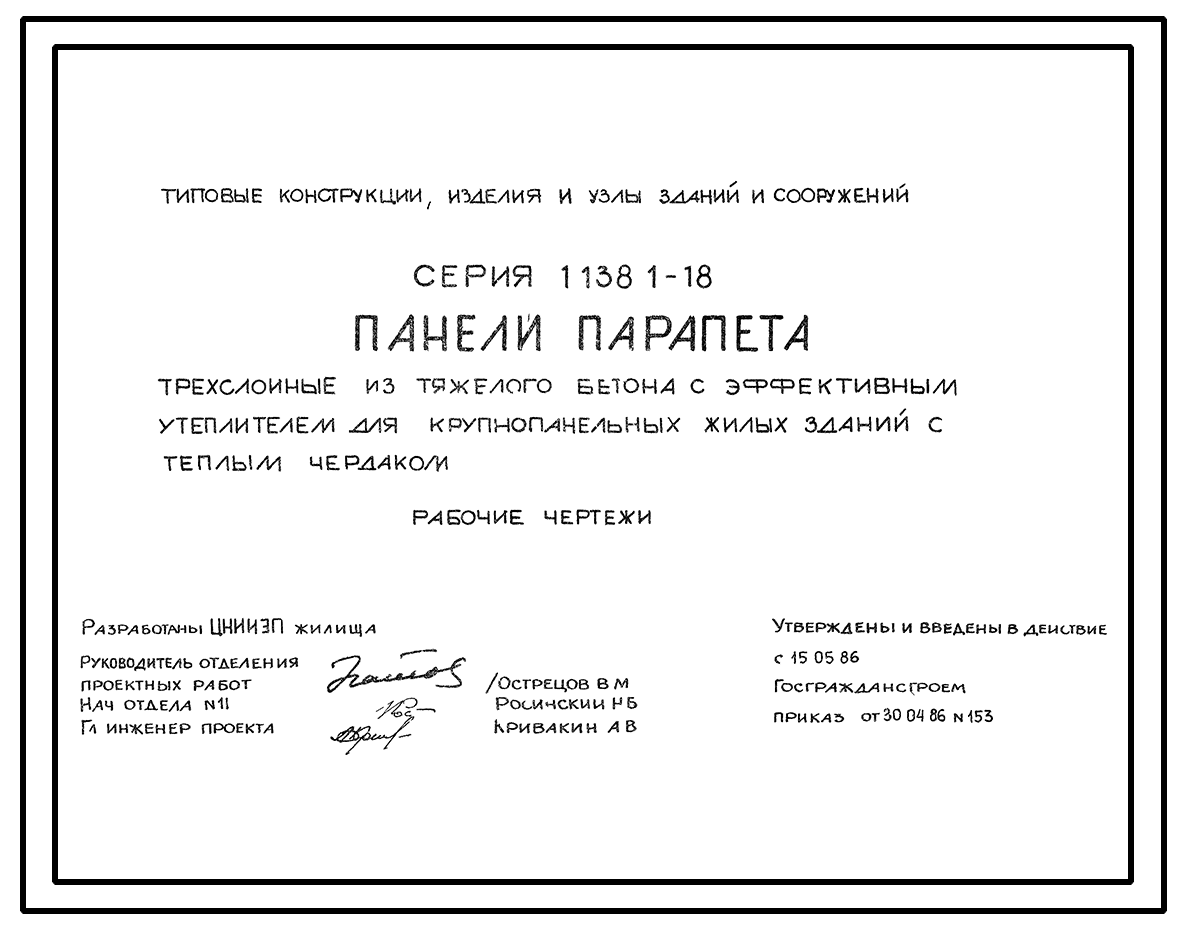

Серия 1.138.1-18 Панели парапета трехслойные из тяжелого бетона с эффективным утеплителем для крупнопанельных жилых зданий с теплым чердаком. Рабочие чертежи.

Общие данные

Номер серии

1.138.1-18

Наименование серии

Панели парапета трехслойные из тяжелого бетона с эффективным утеплителем для крупнопанельных жилых зданий с теплым чердаком. Рабочие чертежи.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

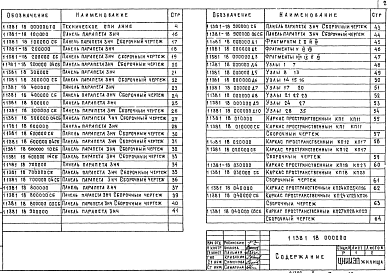

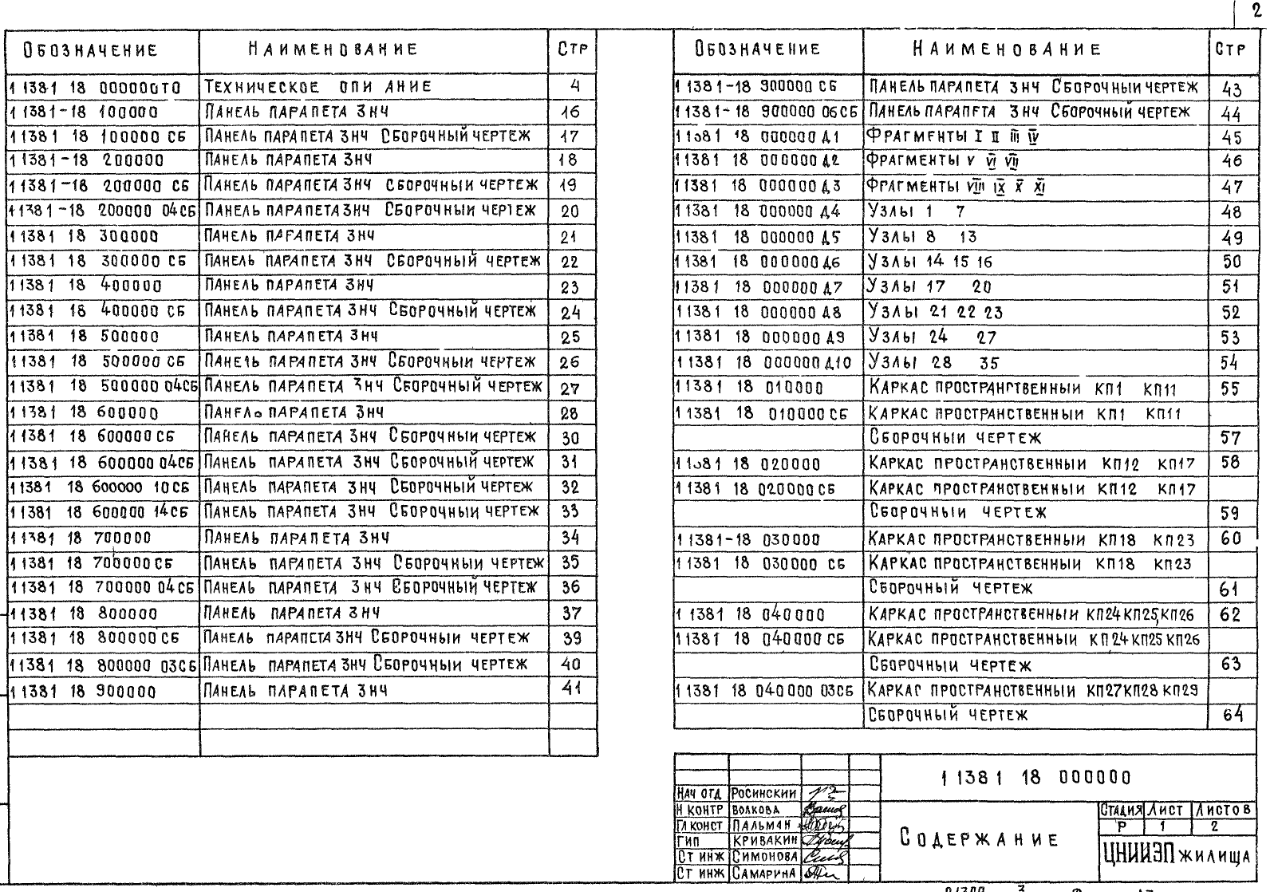

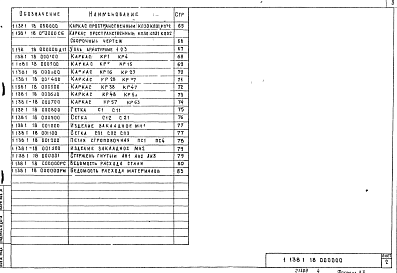

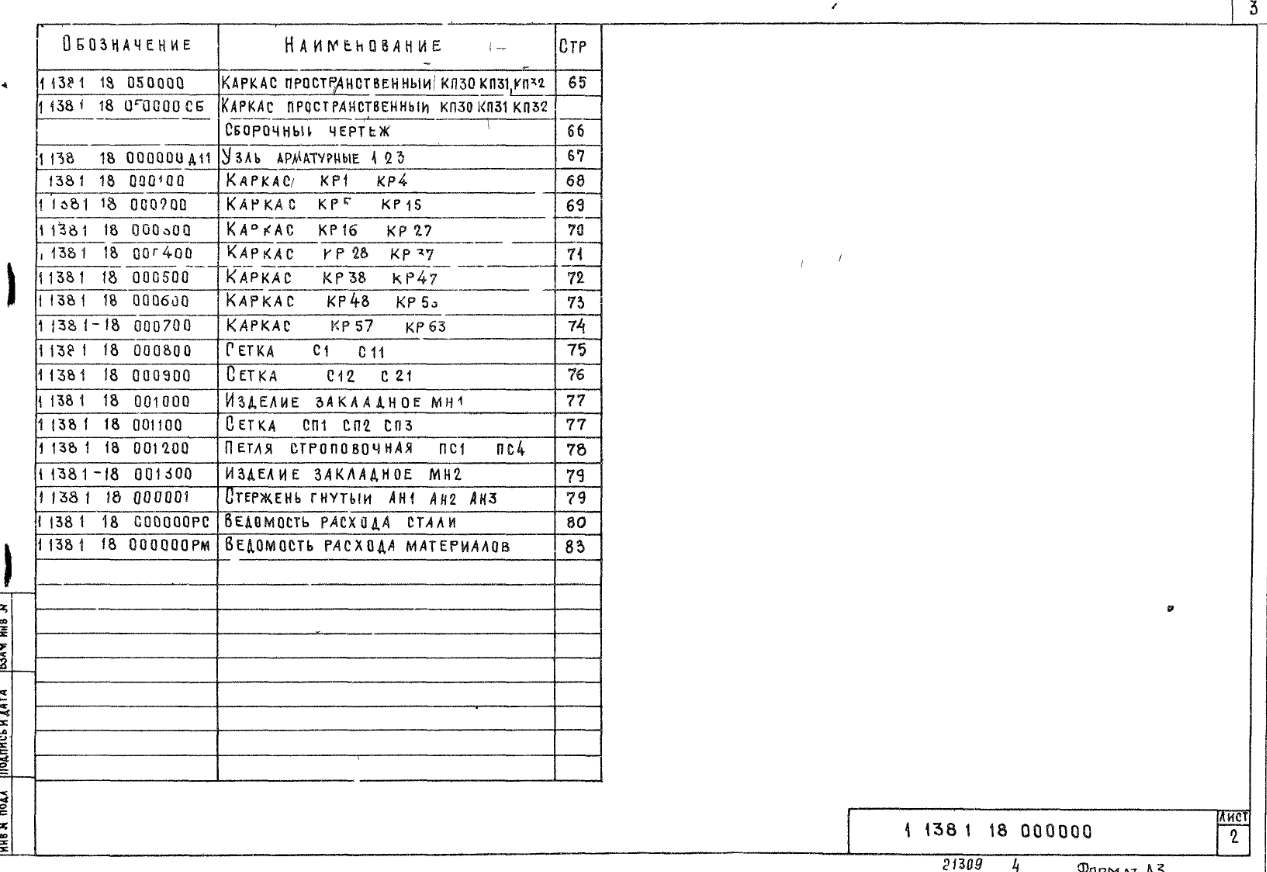

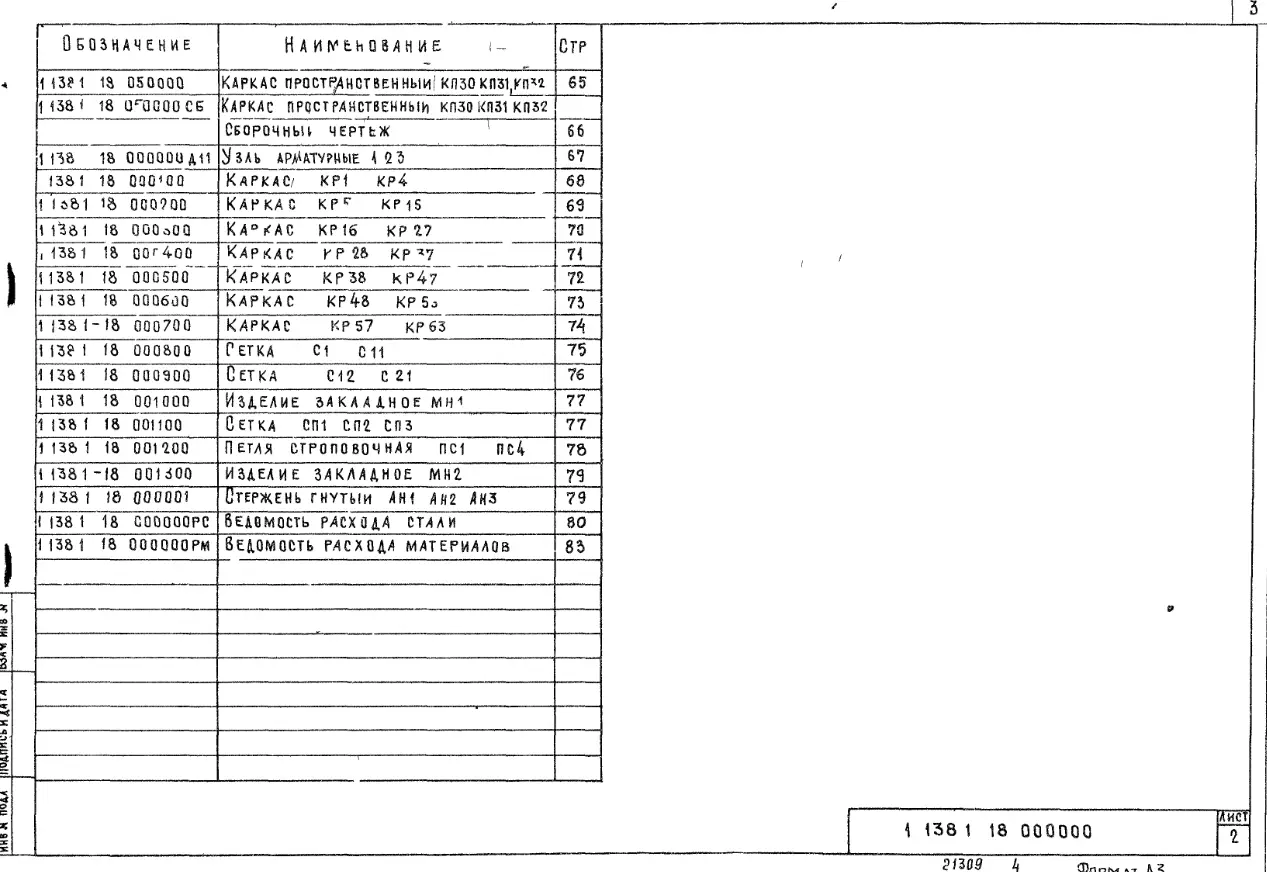

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Рабочие чертежи
Новое название альбома:
Описание проекта
Техническая характеристика

Внутренний и наружный слои панелей из тяжелого бетона марки по прочности на сжатие М150.
Утепляющий слой принят из двух материалов: плит цементного фибролита (ГОСТ 8928-81) марки 300, толщиной 75 мм и плит полистирольного пенопласта (ГОСТ 15588-70*) вида ПСБ-С марки 25, толщиной 50 мм.
Рабочая арматура из стали класса А-III диаметром 6 мм ГОСТ 5781-82 и класса Вр-I диаметром 5 мм ГОСТ 6727-80.
Распределительная арматура из стали класса Вр-I диаметром 4 мм ГОСТ 6727-80.
Армирование панелей осуществляется пространственными каркасами.
Наружный слой армируется сварными сетками.


Марки панелей:

3НЧ 30.25.30-150Т-1.1, 3НЧ 36.25.30-150Т-1.1, 3НЧ 60.25.30-150Т-1.1, 3НЧ 66.25.30-150Т-1.1, 3НЧ 30.24.30-150Т-1.1, 3НЧ 36.24.30-150Т-1.1, 3НЧ 60.24.30-150Т-1.1, 3НЧ 66.24.30-150Т-1.1, 3НЧ 60.25.30-150Т-1.1-2, 3НЧ 66.25.30-150Т-1.1-3, 3НЧ 66.25.30-150Т-1.1-2, 3НЧ 60.25.30-150Т-1.1-2Н, 3НЧ 66.25.30-150Т-1.1-3Н, 3НЧ 66.25.30-150Т-1.1-2Н, 3НЧ 34.25.30-150Т-2.1, 3НЧ 40.25.30-150Т-2.1, 3НЧ 64.25.30-150Т-2.1, 3НЧ 34.25.30-150Т-1.2, 3НЧ 40.25.30-150Т-1.2, 3НЧ 64.25.30-150Т-1.2.

3НЧ 29.25.30-150Т-3.1, 3НЧ 35.25.30-150Т-3.1, 3НЧ 59.25.30-150Т-3.1, 3НЧ 65.25.30-150Т-3.1, 3НЧ 59.25.30-150Т-3.1-2, 3НЧ 65.25.30-150Т-3.1-3, 3НЧ 65.25.30-150Т-3.1-2, 3НЧ 59.25.30-150Т-3.1-2Н, 3НЧ 65.25.30-150Т-3.1-3Н, 3НЧ 65.25.30-150Т-3.1-2Н, 3НЧ 29.24.30-150Т-3.1, 3НЧ 35.24.30-150Т-3.1, 3НЧ 59.24.30-150Т-3.1, 3НЧ 65.24.30-150Т-3.1, 3НЧ 29.25.30-150Т-1.3, 3НЧ 35.25.30-150Т-1.3, 3НЧ 59.25.30-150Т-1.3, 3НЧ 65.25.30-150Т-1.3, 3НЧ 59.25.30-150Т-1.3-2Н, 3НЧ 65.25.30-150Т-1.3-3Н, 3НЧ 65.25.30-150Т-1.3-2Н, 3НЧ 59.25.30-150Т-1.3-2, 3НЧ 65.25.30-150Т-1.3-3, 3НЧ 65.25.30-150Т-1.3-2, 3НЧ 29.24.30-150Т-1.3, 3НЧ 35.24.30-150Т-1.3, 3НЧ 59.24.30-150Т-1.3, 3НЧ 65.24.30-150Т-1.3, 3НЧ 58.25.30-150Т-3.3, 3НЧ 64.25.30-150Т-3.3, 3НЧ 58.25.30-150Т-3.3-2, 3НЧ 64.25.30-150Т-3.3-3, 3НЧ 64.25.30-150Т-3.3-2, 3НЧ 58.25.30-150Т-3.3-2Н, 3НЧ 64.25.30-150Т-3.3-3Н, 3НЧ 64.25.30-150Т-3.3-2Н, 3НЧ 58.24.30-150Т-3.3, 3НЧ 64.24.30-150Т-3.3.

3НЧ 50.25.30-150Т-4.1, 3НЧ 56.25.30-150Т-4.1, 3НЧ 62.25.30-150Т-4.1, 3НЧ 50.25.30-150Т-1.4, 3НЧ 56.25.30-150Т-1.4, 3НЧ 62.25.30-150Т-1.4, 3НЧ 22.25.35-150Т-8.7, 3НЧ 16.25.35-150Т-8.7, 3НЧ 10.25.35-150Т-8.7, 3НЧ 22.25.35-150Т-7.8, 3НЧ 16.25.35-150Т-7.8, 3НЧ 10.25.35-150Т-7.8, 3НЧ 22.24.35-150Т-8.7, 3НЧ 16.24.35-150Т-8.7, 3НЧ 10.24.35-150Т-8.7, 3НЧ 22.24.35-150Т-7.8, 3НЧ 16.24.35-150Т-7.8, 3НЧ 10.24.35-150Т-7.8.


Указания по применению

Унифицированные трехслойные железобетонные панели с эффективным утеплителем разработаны для наружных несущих стен теплых чердаков 5- и 9-этажных жилых зданий.
Панели запроектированы применительно к сериям типовых проектов, разрабатываемых с размерами  планировочной сетки кратными 600 мм (6М), могут применяться при крышах из плит как с рулонным, так и безрулонным покрытием.
Панели парапета изготавливаются в горизонтальных формах фасадной стороной вверх.
Подъем и монтаж панелей производится с применением самобалансирующихся траверс, обеспечивающих вертикальное положение строп.
Предел огнестойкости панелей составляет 2 часа.

Степень огнестойкости – II.

Скоростной напор ветра – до 45 кгс/м^2.

Расчетная температура наружного воздуха – до минус 40 градусов С.

Климатические районы и подрайоны СССР – II, III и подрайон IВ.

Инженерно-геологические условия – обычные.


Дополнительные данные

Расшифровка марки изделия: 3НЧ 65.25.30-150Т-3.1-2.
3НЧ – трехслойная панель наружной стены чердака (парапетная);
65 – длина 6495 мм;
25 – высота 2500 мм;
30 – толщина 300 мм;
150 – марка бетона по прочности на сжатие М150;
Т – вид бетона (тяжелый);
3.1 – характеристика вертикальных граней панели;
2 – индекс подрезки нижней грани панели.

Нормативные документы

Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
