Номер серии
1.138.1-17
Наименование серии
Панели парапета однослойные легкобетонные для крупнопанельных жилых зданий с теплым чердаком. Выпуск 2 Панели толщиной 400 мм. Рабочие чертежи. Части 1, 2
На данный проект имеется
Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

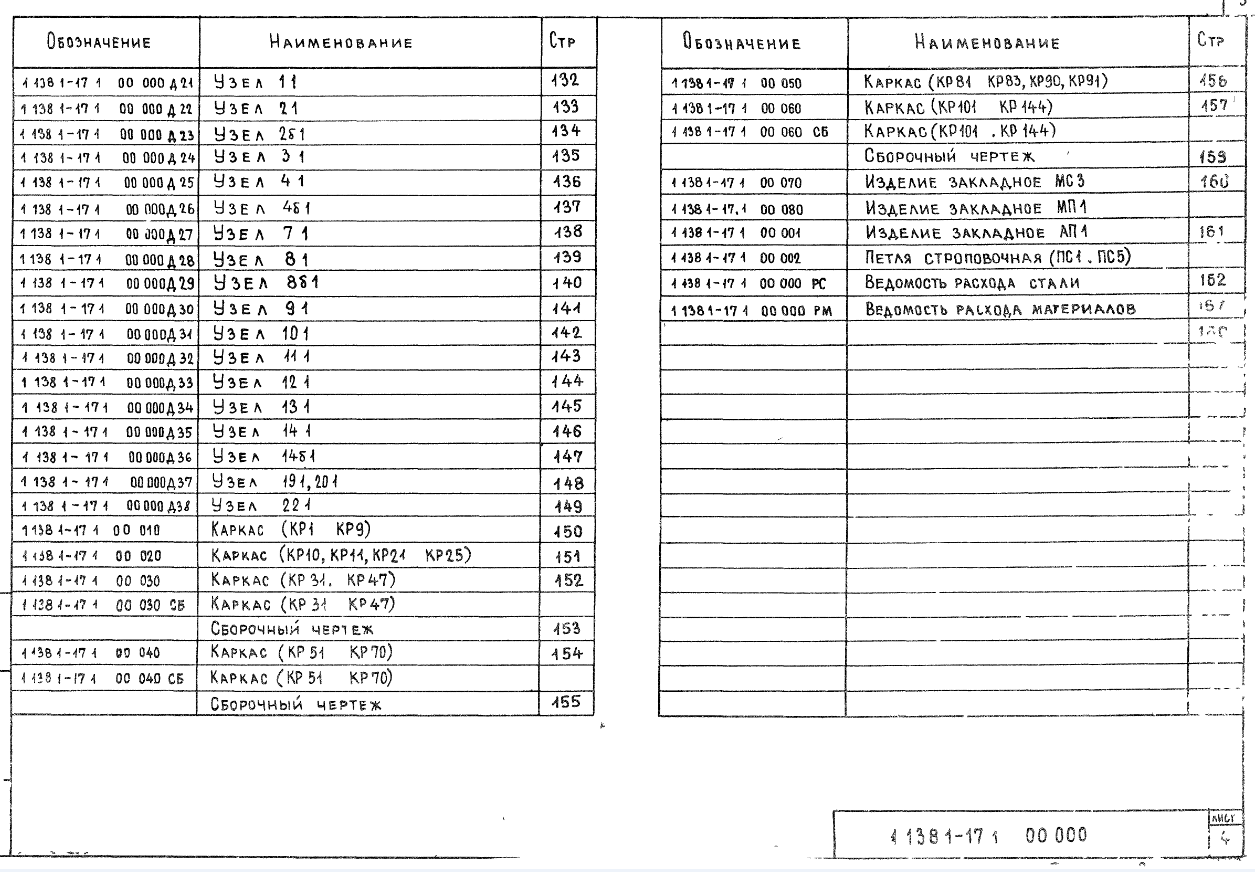

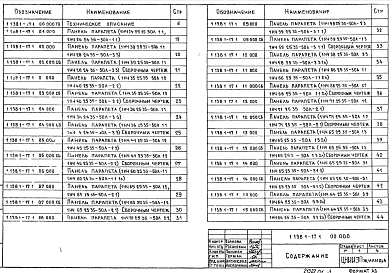

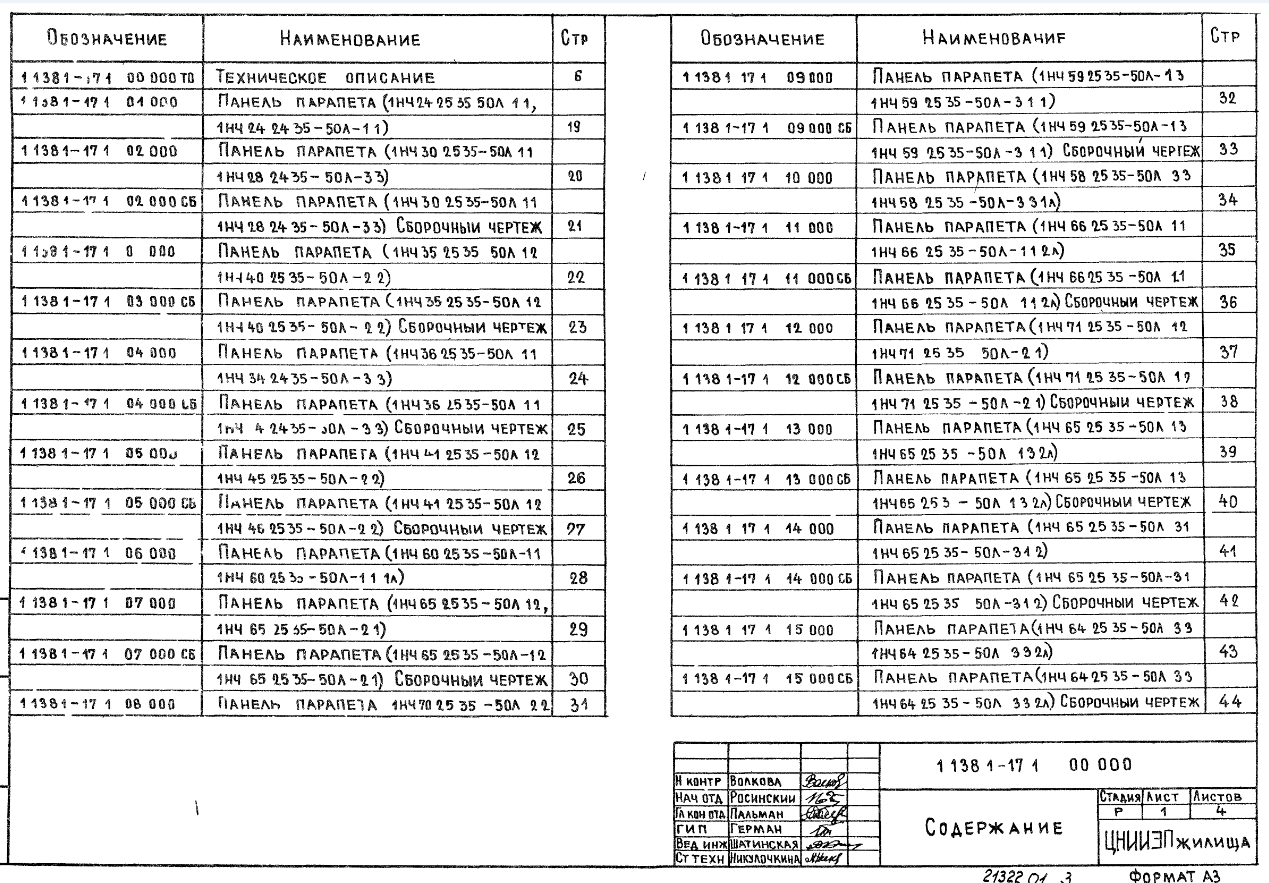

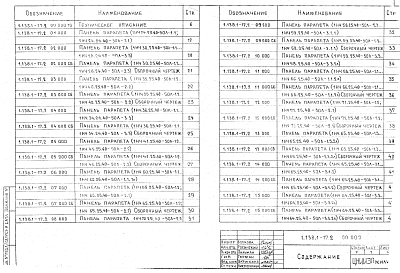

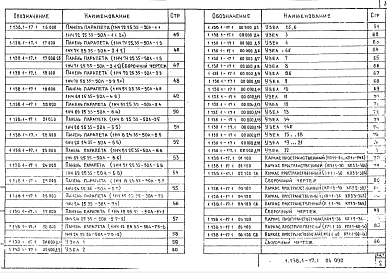

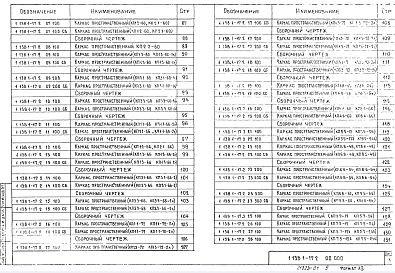

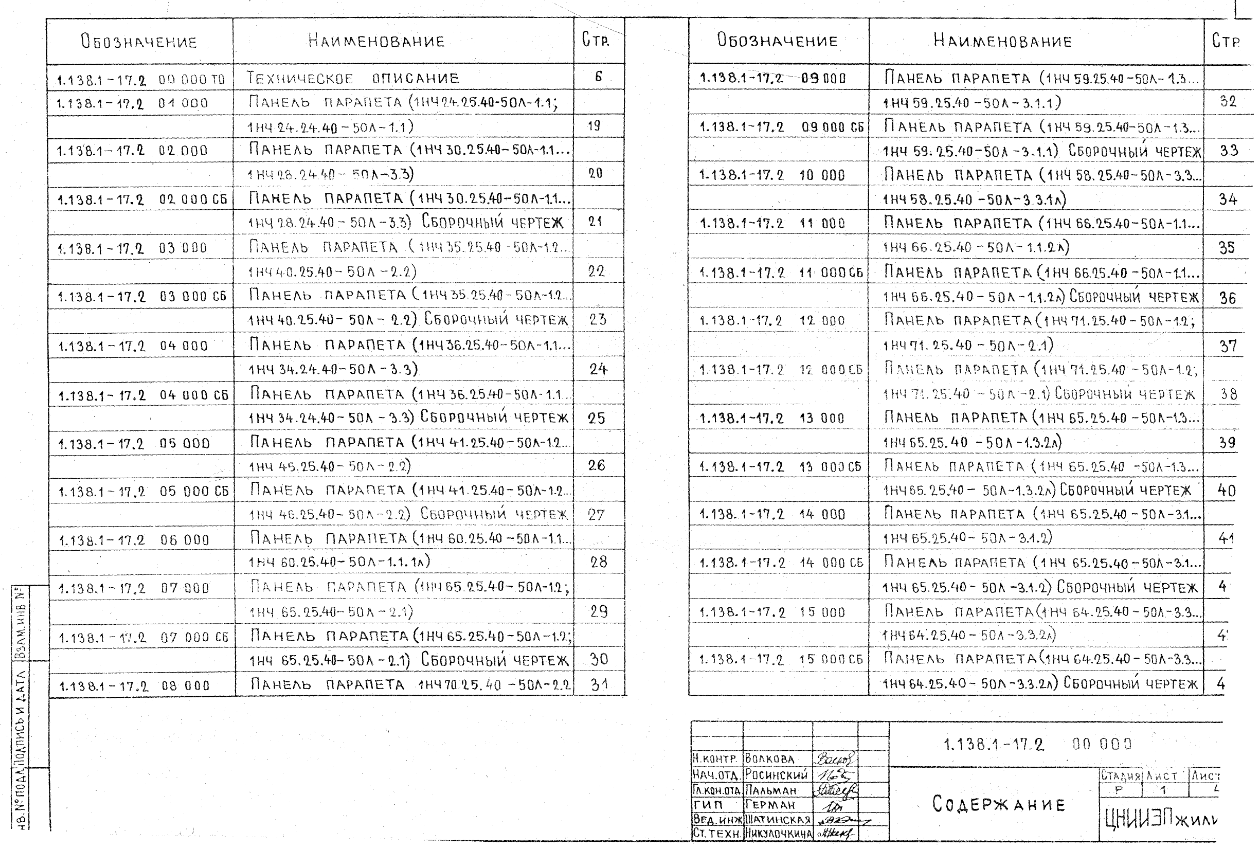

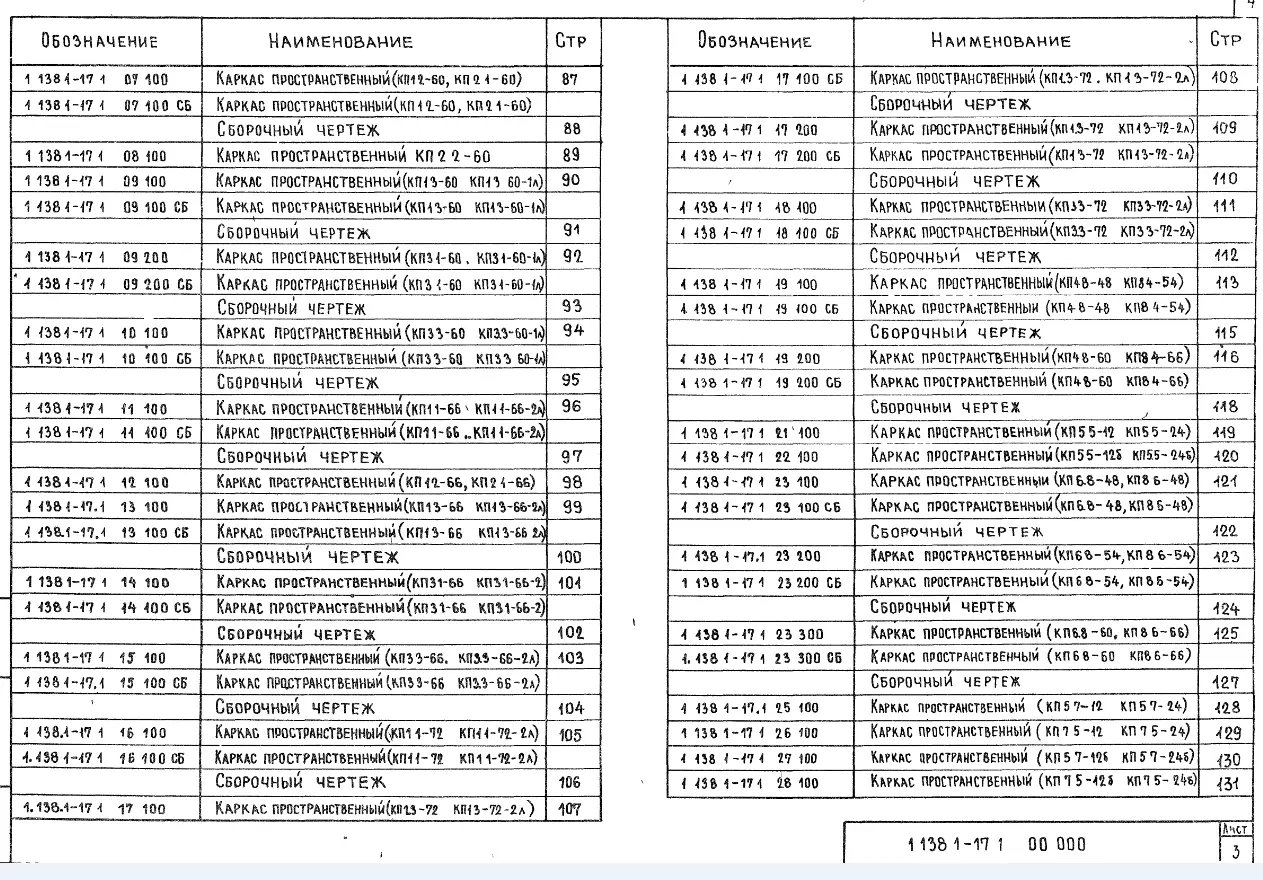

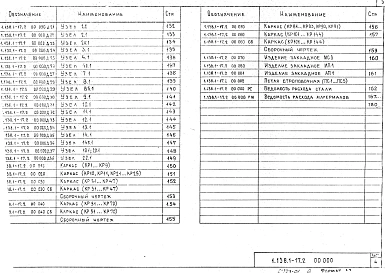

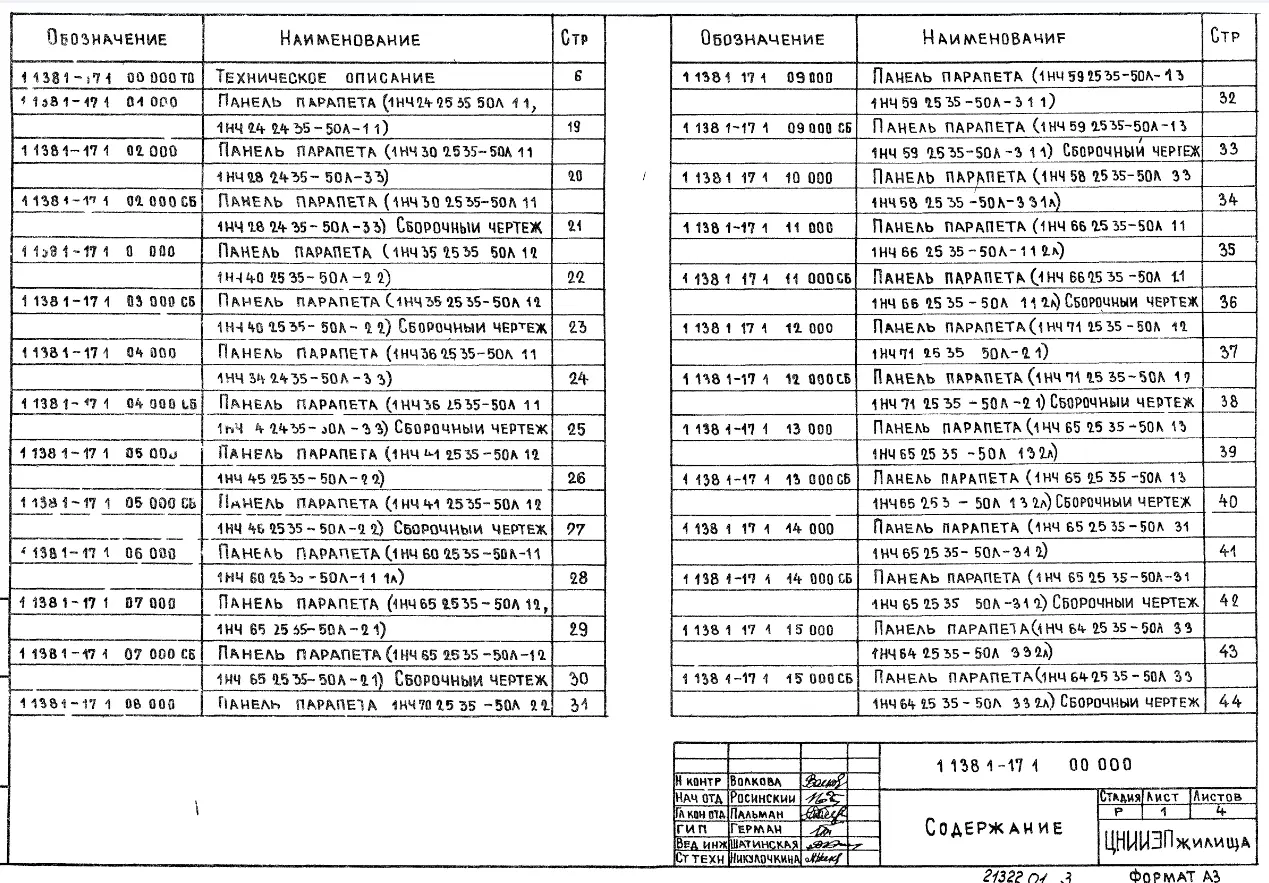

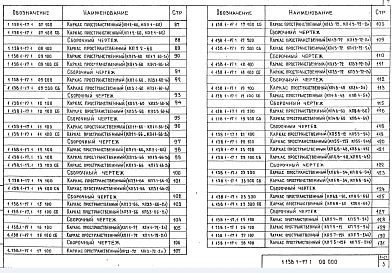

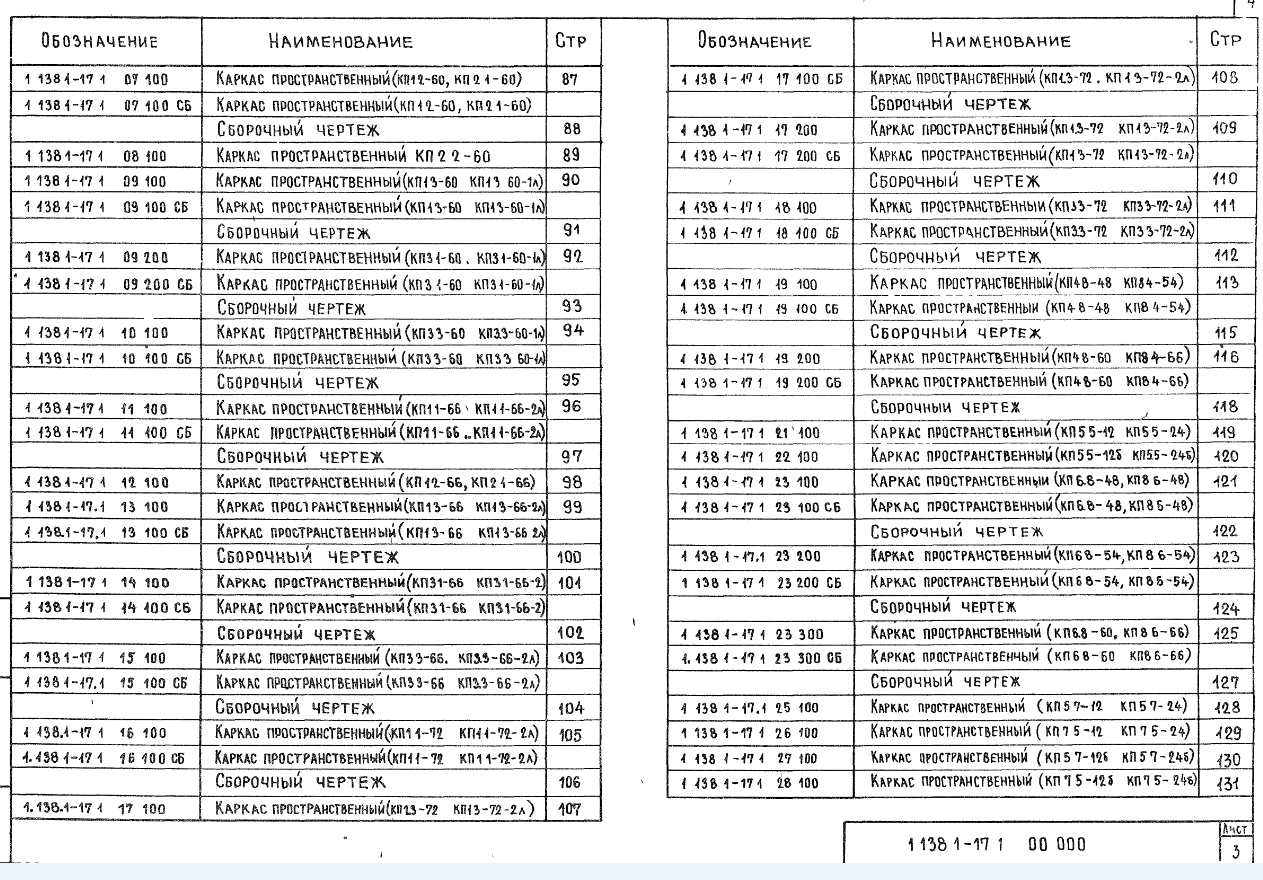

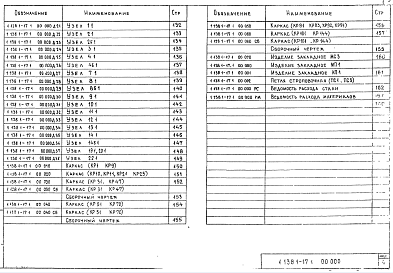

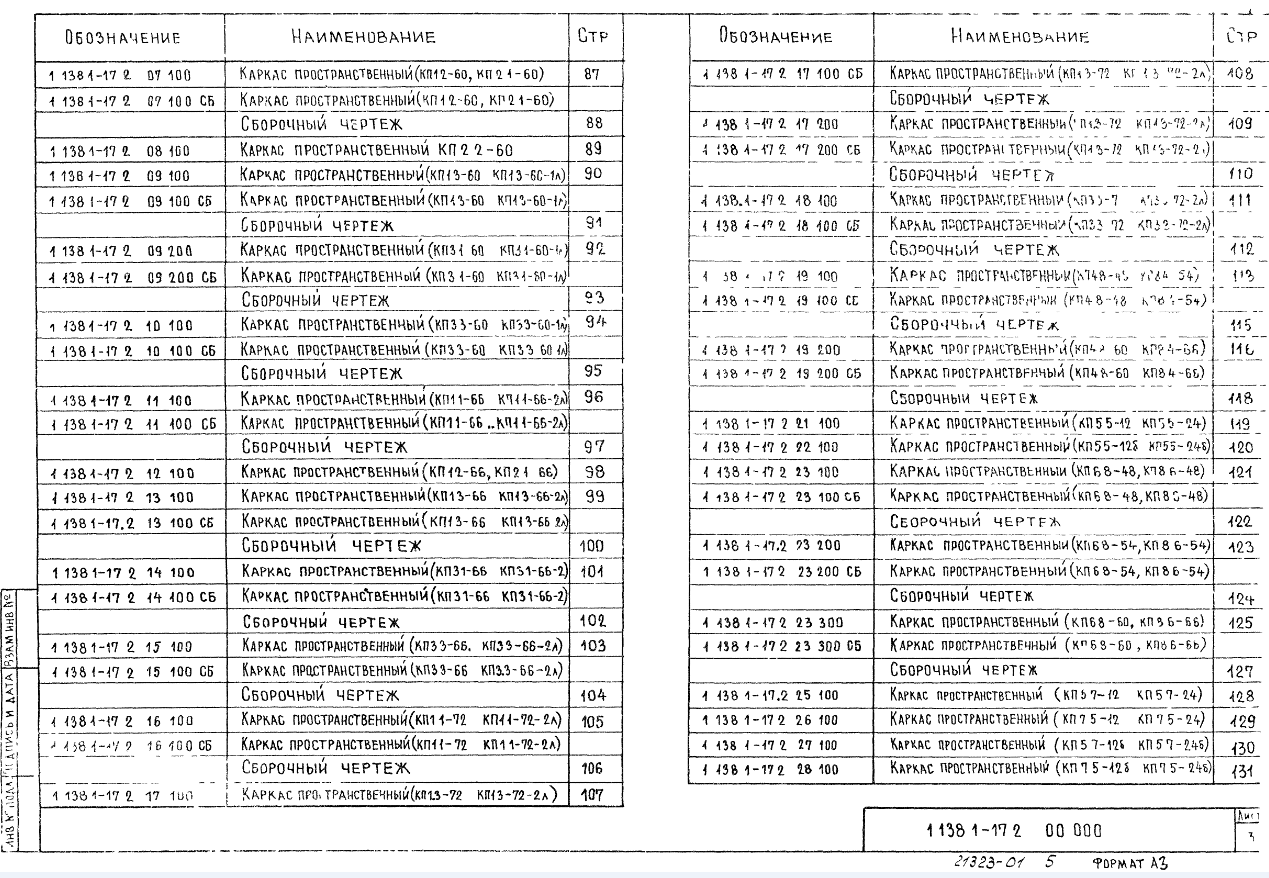

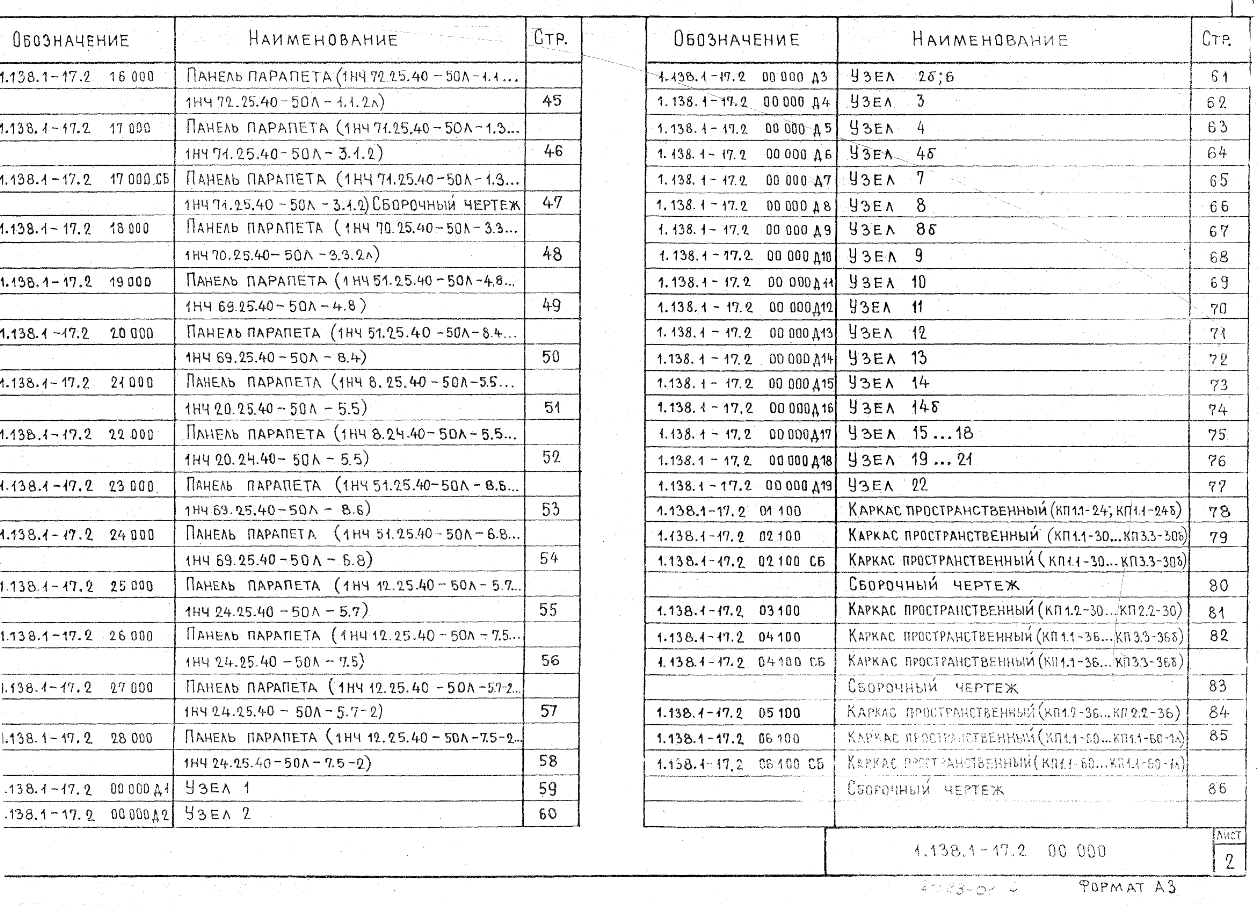

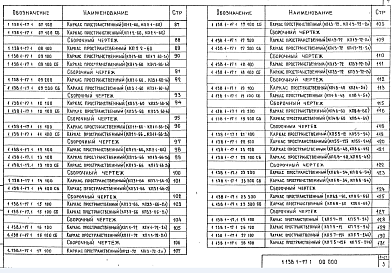

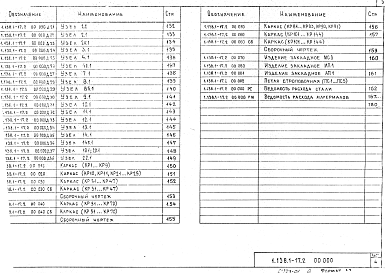

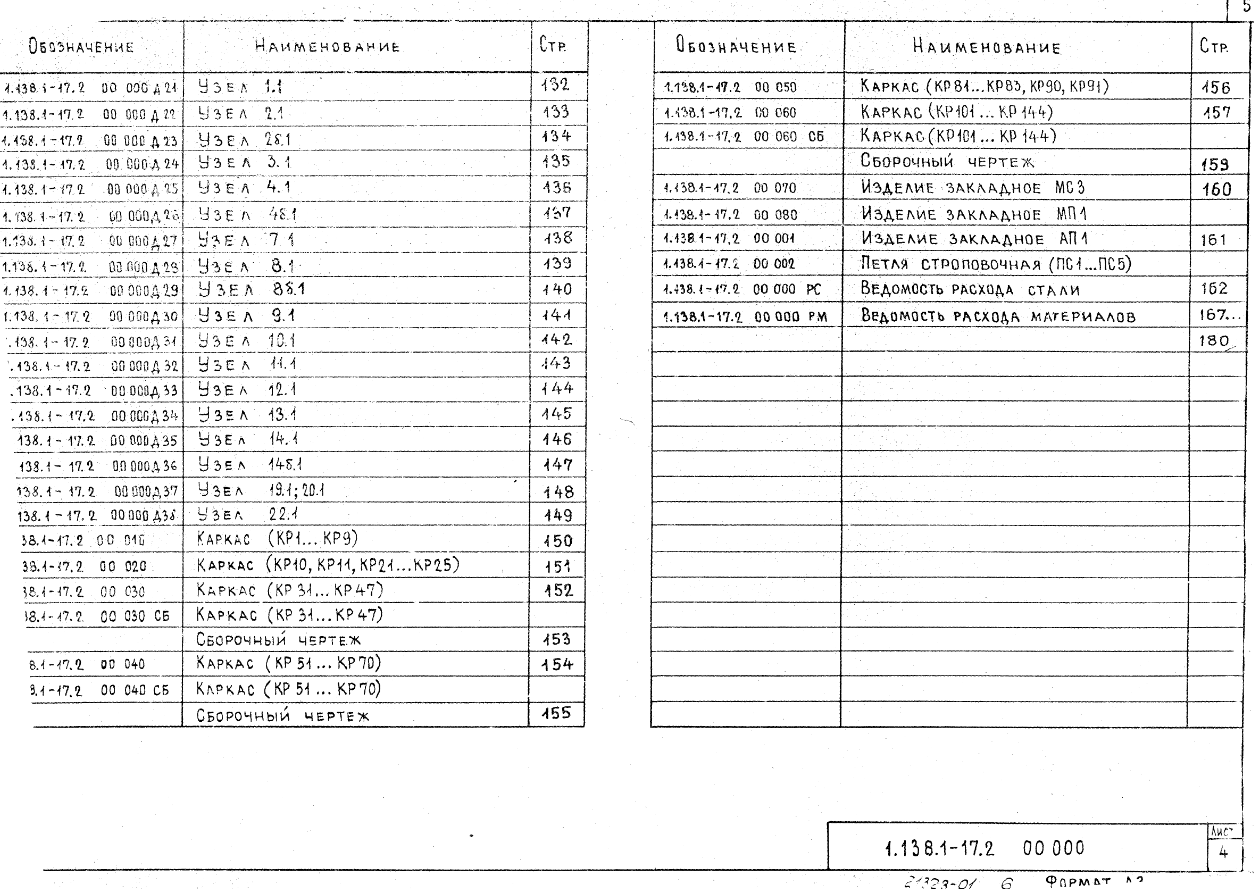

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Часть 1 Панели толщиной 350 мм. Рабочие чертежи
Выпуск 1
Часть 2 Панели толщиной 350 мм. Рабочие чертежи
Выпуск 2
Часть 1 Панели толщиной 400 мм. Рабочие чертежи
Описание проекта
Техническая характеристика
Бетон легкий марки М50 по прочности на сжатие.
Рабочая арматура каркасов из стали класса А-III диаметром 6÷8 мм.
Поперечная и конструктивная арматура из стали класса Вр-I ГОСТ 6727-80.
Панели армированы пространственными арматурными каркасами.
Марки изделий:
1НЧ 24.25.40-50Л-1.1, 1НЧ 24.24.40-50Л-1.1, 1НЧ 30.25.40-50Л-1.1, 1НЧ 30.24.40-50Л-1.1, 1НЧ 36.25.40-50Л-1.1, 1НЧ 36.24.40-50Л-1.1, 1НЧ 60.25.40-50Л-1.1, 1НЧ 60.24.40-50Л-1.1, 1НЧ 60.25.40-50Л-1.1.1, 1НЧ 60.25.40-50Л-1.1.1л, 1НЧ 66.25.40-50Л-1.1, 1НЧ 66.24.40-50Л-1.1, 1НЧ 66.25.40-50Л-1.1.1, 1НЧ 66.25.40-50Л-1.1.1л, 1НЧ 66.25.40-50Л-1.1.2, 1НЧ 66.25.40-50Л-1.1.2л, 1НЧ 72.25.40-50Л-1.1, 1НЧ 72.24.40-50Л-1.1, 1НЧ 72.25.40-50Л-1.1.1, 1НЧ 72.25.40-50Л-1.1.1л, 1НЧ 29.25.40-50Л-1.3, 1НЧ 29.25.40-50Л-3.1, 1НЧ 29.24.40-50Л-1.3, 1НЧ 29.24.40-50Л-3.1, 1НЧ 35.25.40-50Л-1.3, 1НЧ 35.25.40-50Л-3.1, 1НЧ 35.24.40-50Л-1.3, 1НЧ 35.24.40-50Л-3.1, 1НЧ 59.25.40-50Л-1.3, 1НЧ 59.25.40-50Л-3.1, 1НЧ 59.24.40-50Л-1.3, 1НЧ 59.24.40-50Л-3.1, 1НЧ 59.25.40-50Л-1.3.1, 1НЧ 59.25.40-50Л-3.1.1л, 1НЧ 59.25.40-50Л-1.3.1л, 1НЧ 59.25.40-50Л-3.1.1, 1НЧ 65.25.40-50Л-1.3, 1НЧ 65.25.40-50Л-3.1, 1НЧ 65.24.40-50Л-1.3, 1НЧ 65.24.40-50Л-3.1, 1НЧ 65.25.40-50Л-1.3.1, 1НЧ 65.25.40-50Л-3.1.1л, 1НЧ 65.25.40-50Л-1.3.1л, 1НЧ 65.24.40-50Л-3.1.1, 1НЧ 65.25.40-50Л-1.3.2, 1НЧ 65.25.40-50Л-3.1.2л, 1НЧ 65.25.40-50Л-1.3.2л, 1НЧ 65.25.40-50Л-3.1.2, 1НЧ 71.25.40-50Л-1.3, 1НЧ 71.25.40-50Л-3.1, 1НЧ 71.24.40-50Л-1.3, 1НЧ 71.24.40-50Л-3.1, 1НЧ 71.25.40-50Л-1.3.2, 1НЧ 71.25.40-50Л-3.1.2л, 1НЧ 71.25.40-50Л-1.3.2л, 1НЧ 71.25.40-50Л-3.1.2.
1НЧ 28.25.40-50Л-3.3, 1НЧ 28.24.40-50Л-3.3, 1НЧ 34.25.40-50Л-3.3, 1НЧ 34.24.40-50Л-3.3, 1НЧ 58.25.40-50Л-3.3, 1НЧ 58.24.40-50Л-3.3, 1НЧ 58.25.40-50Л-3.3.1, 1НЧ 58.25.40-50Л-3.3.1л, 1НЧ 64.25.40-50Л-3.3, 1НЧ 64.24.40-50Л-3.3, 1НЧ 64.25.40-50Л-3.3.1, 1НЧ 64.25.40-50Л-3.3.1л, 1НЧ 64.25.40-50Л-3.3.2, 1НЧ 64.25.40-50Л-3.3.2л, 1НЧ 70.25.40-50Л-3.3, 1НЧ 70.24.40-50Л-3.3, 1НЧ 70.25.40-50Л-3.3.2, 1НЧ 70.25.40-50Л-3.3.2л, 1НЧ 35.25.40-50Л-1.2, 1НЧ 35.25.40-50Л-2.1, 1НЧ 41.25.40-50Л-1.2, 1НЧ 41.25.40-50Л-2.1, 1НЧ 65.25.40-50Л-1.2, 1НЧ 65.25.40-50Л-2.1, 1НЧ 71.25.40-50Л-1.2, 1НЧ 71.25.40-50Л-2.1, 1НЧ 8.25.40-50Л-5.5, 1НЧ 8.24.40-50Л-5.5, 1НЧ 14.25.40-50Л-5.5, 1НЧ 14.24.40-50Л-5.5, 1НЧ 20.25.40-50Л-5.5, 1НЧ 20.24.40-50Л-5.5, 1НЧ 51.25.40-50Л-8.6, 1НЧ 51.25.40-50Л-6.8, 1НЧ 57.25.40-50Л-8.6, 1НЧ 57.25.40-50Л-6.8, 1НЧ 63.25.40-50Л-8.6, 1НЧ 63.25.40-50Л-6.8, 1НЧ 69.25.40-50Л-8.6, 1НЧ 69.25.40-50Л-6.8, 1НЧ 12.25.40-50Л-5.7, 1НЧ 12.25.40-50Л-7.5, 1НЧ 18.25.40-50Л-5.7, 1НЧ 18.25.40-50Л-7.5, 1НЧ 24.25.40-50Л-5.7, 1НЧ 24.25.40-50Л-7.5, 1НЧ 12.25.40-50Л-5.7-2, 1НЧ 12.25.40-50Л-7.5-2, 1НЧ 18.25.40-50Л-5.7-2, 1НЧ 18.25.40-50Л-7.5-2, 1НЧ 24.25.40-50Л-5.7-2, 1НЧ 24.25.40-50Л-7.5-2.
Указания по применению
Панели парапета предназначены для теплых чердаков 5÷9-этажных жилых зданий с шагом внутренних несущих стен 3,0–3,6 м (с «малым шагом») и с шагом 3,0–6,0 м (с «большим и смешанным шагом»), строящихся во II и III климатических районах и в подрайоне IВ. Панели парапета могут использоваться как при рулонных, так и безрулонных покрытиях.
Настоящий выпуск рассматривать совместно с серией 2.160-5 «Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с кровлей из рулонных материалов».
Предел огнестойкости панелей – 2 часа.
Инженерно-геологические условия – обычные.
Расчетная температура наружного воздуха – минус 40 градусов С.
Дополнительные данные
Расшифровка марки изделия: 1НЧ 59.25.40-50Л-3.1.1л.
1НЧ – однослойная наружная панель чердачная;
59.25.40 – длина, высота (в дм) и толщина изделия (в см);
50 – марка бетона по прочности на сжатие М50;
Л – бетон легкий;
3.1 – характеристика вида левого и правого (со стороны фасадной поверхности) торцов панели;
1 – номинальная длина левого (со стороны фасадной поверхности) шага двухшаговой панели, равна 3,0 м;
л – гребень расположен в левом шаге панели (со стороны фасадной поверхности).
Бетон легкий марки М50 по прочности на сжатие.
Рабочая арматура каркасов из стали класса А-III диаметром 6÷8 мм.
Поперечная и конструктивная арматура из стали класса Вр-I ГОСТ 6727-80.
Панели армированы пространственными арматурными каркасами.
Марки изделий:
1НЧ 24.25.40-50Л-1.1, 1НЧ 24.24.40-50Л-1.1, 1НЧ 30.25.40-50Л-1.1, 1НЧ 30.24.40-50Л-1.1, 1НЧ 36.25.40-50Л-1.1, 1НЧ 36.24.40-50Л-1.1, 1НЧ 60.25.40-50Л-1.1, 1НЧ 60.24.40-50Л-1.1, 1НЧ 60.25.40-50Л-1.1.1, 1НЧ 60.25.40-50Л-1.1.1л, 1НЧ 66.25.40-50Л-1.1, 1НЧ 66.24.40-50Л-1.1, 1НЧ 66.25.40-50Л-1.1.1, 1НЧ 66.25.40-50Л-1.1.1л, 1НЧ 66.25.40-50Л-1.1.2, 1НЧ 66.25.40-50Л-1.1.2л, 1НЧ 72.25.40-50Л-1.1, 1НЧ 72.24.40-50Л-1.1, 1НЧ 72.25.40-50Л-1.1.1, 1НЧ 72.25.40-50Л-1.1.1л, 1НЧ 29.25.40-50Л-1.3, 1НЧ 29.25.40-50Л-3.1, 1НЧ 29.24.40-50Л-1.3, 1НЧ 29.24.40-50Л-3.1, 1НЧ 35.25.40-50Л-1.3, 1НЧ 35.25.40-50Л-3.1, 1НЧ 35.24.40-50Л-1.3, 1НЧ 35.24.40-50Л-3.1, 1НЧ 59.25.40-50Л-1.3, 1НЧ 59.25.40-50Л-3.1, 1НЧ 59.24.40-50Л-1.3, 1НЧ 59.24.40-50Л-3.1, 1НЧ 59.25.40-50Л-1.3.1, 1НЧ 59.25.40-50Л-3.1.1л, 1НЧ 59.25.40-50Л-1.3.1л, 1НЧ 59.25.40-50Л-3.1.1, 1НЧ 65.25.40-50Л-1.3, 1НЧ 65.25.40-50Л-3.1, 1НЧ 65.24.40-50Л-1.3, 1НЧ 65.24.40-50Л-3.1, 1НЧ 65.25.40-50Л-1.3.1, 1НЧ 65.25.40-50Л-3.1.1л, 1НЧ 65.25.40-50Л-1.3.1л, 1НЧ 65.24.40-50Л-3.1.1, 1НЧ 65.25.40-50Л-1.3.2, 1НЧ 65.25.40-50Л-3.1.2л, 1НЧ 65.25.40-50Л-1.3.2л, 1НЧ 65.25.40-50Л-3.1.2, 1НЧ 71.25.40-50Л-1.3, 1НЧ 71.25.40-50Л-3.1, 1НЧ 71.24.40-50Л-1.3, 1НЧ 71.24.40-50Л-3.1, 1НЧ 71.25.40-50Л-1.3.2, 1НЧ 71.25.40-50Л-3.1.2л, 1НЧ 71.25.40-50Л-1.3.2л, 1НЧ 71.25.40-50Л-3.1.2.
1НЧ 28.25.40-50Л-3.3, 1НЧ 28.24.40-50Л-3.3, 1НЧ 34.25.40-50Л-3.3, 1НЧ 34.24.40-50Л-3.3, 1НЧ 58.25.40-50Л-3.3, 1НЧ 58.24.40-50Л-3.3, 1НЧ 58.25.40-50Л-3.3.1, 1НЧ 58.25.40-50Л-3.3.1л, 1НЧ 64.25.40-50Л-3.3, 1НЧ 64.24.40-50Л-3.3, 1НЧ 64.25.40-50Л-3.3.1, 1НЧ 64.25.40-50Л-3.3.1л, 1НЧ 64.25.40-50Л-3.3.2, 1НЧ 64.25.40-50Л-3.3.2л, 1НЧ 70.25.40-50Л-3.3, 1НЧ 70.24.40-50Л-3.3, 1НЧ 70.25.40-50Л-3.3.2, 1НЧ 70.25.40-50Л-3.3.2л, 1НЧ 35.25.40-50Л-1.2, 1НЧ 35.25.40-50Л-2.1, 1НЧ 41.25.40-50Л-1.2, 1НЧ 41.25.40-50Л-2.1, 1НЧ 65.25.40-50Л-1.2, 1НЧ 65.25.40-50Л-2.1, 1НЧ 71.25.40-50Л-1.2, 1НЧ 71.25.40-50Л-2.1, 1НЧ 8.25.40-50Л-5.5, 1НЧ 8.24.40-50Л-5.5, 1НЧ 14.25.40-50Л-5.5, 1НЧ 14.24.40-50Л-5.5, 1НЧ 20.25.40-50Л-5.5, 1НЧ 20.24.40-50Л-5.5, 1НЧ 51.25.40-50Л-8.6, 1НЧ 51.25.40-50Л-6.8, 1НЧ 57.25.40-50Л-8.6, 1НЧ 57.25.40-50Л-6.8, 1НЧ 63.25.40-50Л-8.6, 1НЧ 63.25.40-50Л-6.8, 1НЧ 69.25.40-50Л-8.6, 1НЧ 69.25.40-50Л-6.8, 1НЧ 12.25.40-50Л-5.7, 1НЧ 12.25.40-50Л-7.5, 1НЧ 18.25.40-50Л-5.7, 1НЧ 18.25.40-50Л-7.5, 1НЧ 24.25.40-50Л-5.7, 1НЧ 24.25.40-50Л-7.5, 1НЧ 12.25.40-50Л-5.7-2, 1НЧ 12.25.40-50Л-7.5-2, 1НЧ 18.25.40-50Л-5.7-2, 1НЧ 18.25.40-50Л-7.5-2, 1НЧ 24.25.40-50Л-5.7-2, 1НЧ 24.25.40-50Л-7.5-2.
Указания по применению
Панели парапета предназначены для теплых чердаков 5÷9-этажных жилых зданий с шагом внутренних несущих стен 3,0–3,6 м (с «малым шагом») и с шагом 3,0–6,0 м (с «большим и смешанным шагом»), строящихся во II и III климатических районах и в подрайоне IВ. Панели парапета могут использоваться как при рулонных, так и безрулонных покрытиях.
Настоящий выпуск рассматривать совместно с серией 2.160-5 «Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с кровлей из рулонных материалов».
Предел огнестойкости панелей – 2 часа.
Инженерно-геологические условия – обычные.
Расчетная температура наружного воздуха – минус 40 градусов С.
Дополнительные данные
Расшифровка марки изделия: 1НЧ 59.25.40-50Л-3.1.1л.
1НЧ – однослойная наружная панель чердачная;
59.25.40 – длина, высота (в дм) и толщина изделия (в см);
50 – марка бетона по прочности на сжатие М50;
Л – бетон легкий;
3.1 – характеристика вида левого и правого (со стороны фасадной поверхности) торцов панели;
1 – номинальная длина левого (со стороны фасадной поверхности) шага двухшаговой панели, равна 3,0 м;
л – гребень расположен в левом шаге панели (со стороны фасадной поверхности).
