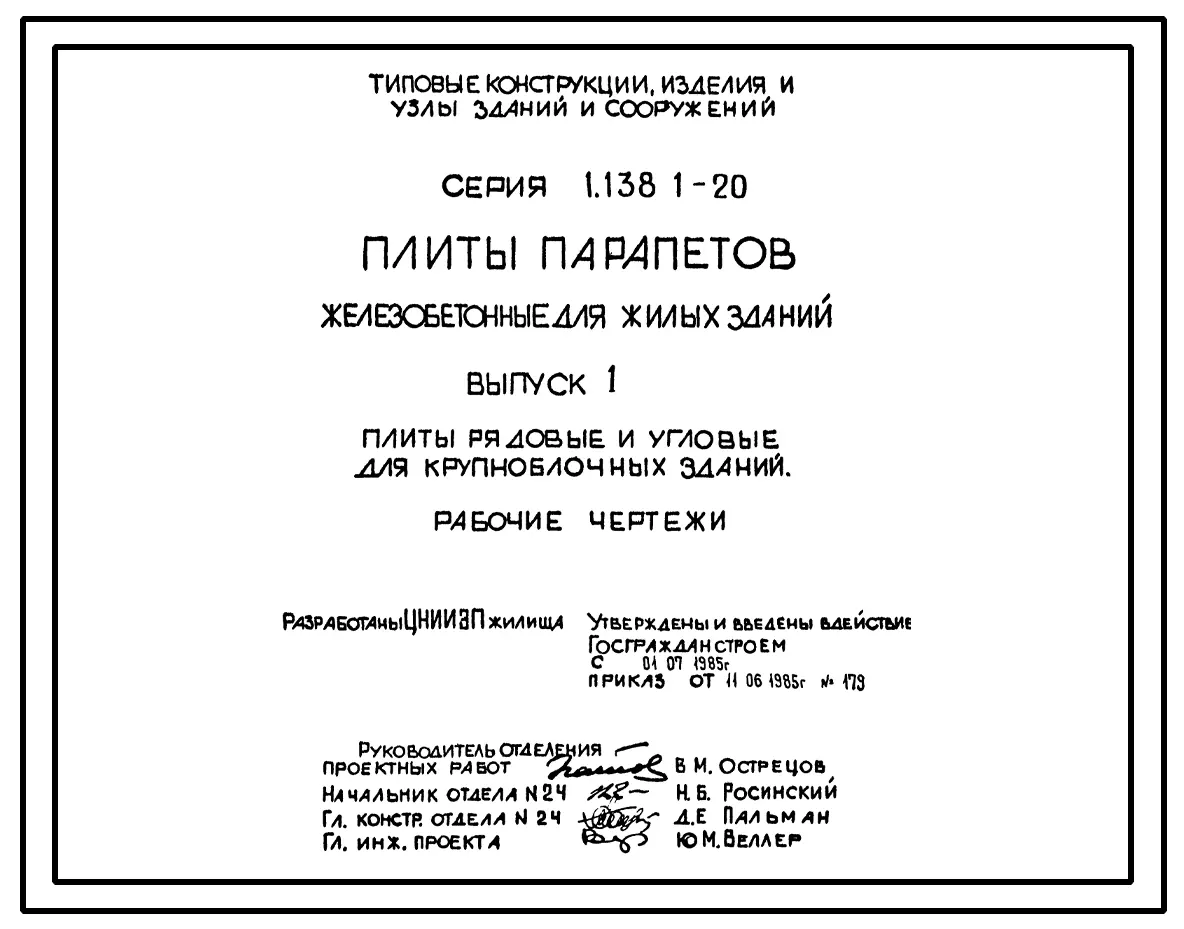

Серия 1.138.1-20 Плиты парапетов железобетонные для жилых зданий. Выпуск 1 Плиты рядовые и угловые для крупноблочных зданий. Рабочие чертежи

Общие данные

Номер серии

1.138.1-20

Наименование серии

Плиты парапетов железобетонные для жилых зданий. Выпуск 1 Плиты рядовые и угловые для крупноблочных зданий. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

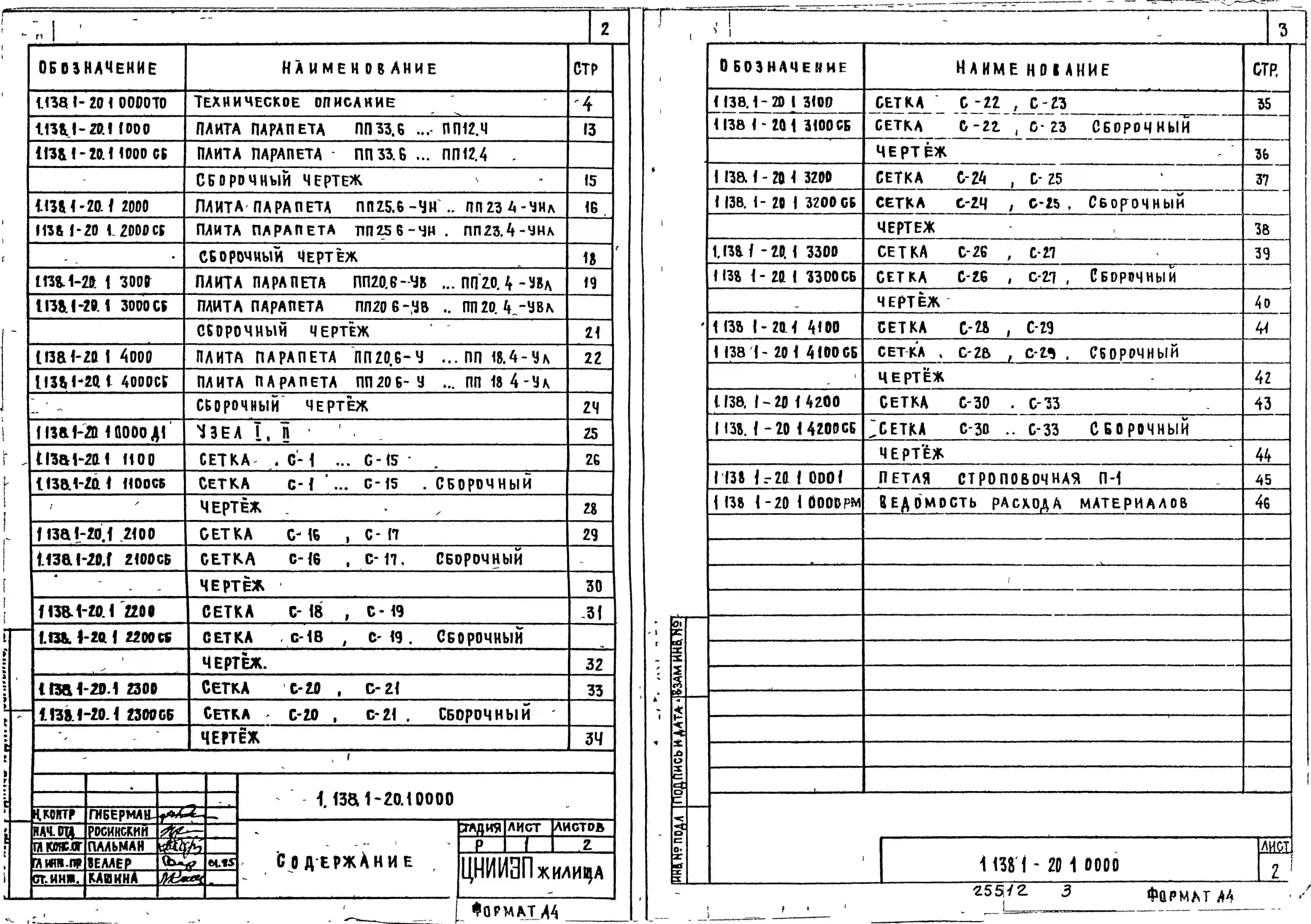

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Техническая характеристика

 Бетон – тяжелый марки М200, ГОСТ 18105.1-80.

Арматура из стали класса Вр-I диаметром 3 и 4 мм по ГОСТ 6727-80.

Петли строповочные – арматурная сталь класса А-I ГОСТ 5781-82. Марки: ПП 33.6, ПП 33.5, ПП 33.4, ПП 30.6, ПП 30.5, ПП 30.4, ПП 27.6, ПП 27.5, ПП 27.4, ПП 24.6, ПП 24.5, ПП 24.4, ПП 12.6, ПП 12.5, ПП 12.4, ПП 25.6-УН, ПП 24.5-УН, ПП 23.4-УН, ПП 25.6-УНл, ПП 24.5-УНл, ПП 23.4-УНл, ПП 20.6-УВ, ПП 20.5-УВ, ПП 20.6-УВ, ПП 20.6-УВл, ПП 20.5-УВл, ПП 20.6-УВл, ПП 20.6-У, ПП 19.5-У, ПП 18.6-У, ПП 20.6-Ул, ПП 19.5-Ул, ПП 18.6-Ул.

Указания по применению

Плиты парапетов предназначены для применения в крупноблочных жилых зданиях, строящихся в обычных условиях II и III климатических районов и IВ климатического подрайона. Вес снегового покрова до 200 кгс/м^2. Допускается применение плит в зданиях с кирпичными стенами, строящимися в тех же условиях.

 Инженерно-геологические условия – обычные. Скоростной напор ветра – до 55 кгс/м^2 / 0,54 кПа. Дополнительные данные Расшифровка марки изделия: ПП 25.6-УН, ПП 25.6-УНл, ПП 20.6-УВ, ПП 20.6-УВл, ПП 19.5-У, ПП 19.5-Ул. ПП – плита парапета; 25 (20, 19) – длина плиты 2460 мм (1920 мм, 1900 мм); 6 (5) – ширина плиты 600 мм (500 мм); УН – плита угловая для наружного угла; УВ – плита угловая для внутреннего угла; У – плита с двумя скошенными гранями; л – плита со скошенной с левой стороны поперечной гранью (для плит с индексами «УН» и «УВ») или плита со скошенными влево поперечными гранями (для плит с индексом «У»). Выпуск 1 серии 1.138.1-20 разработан взамен выпуска 1 серии 1.138-2.

Изображения
