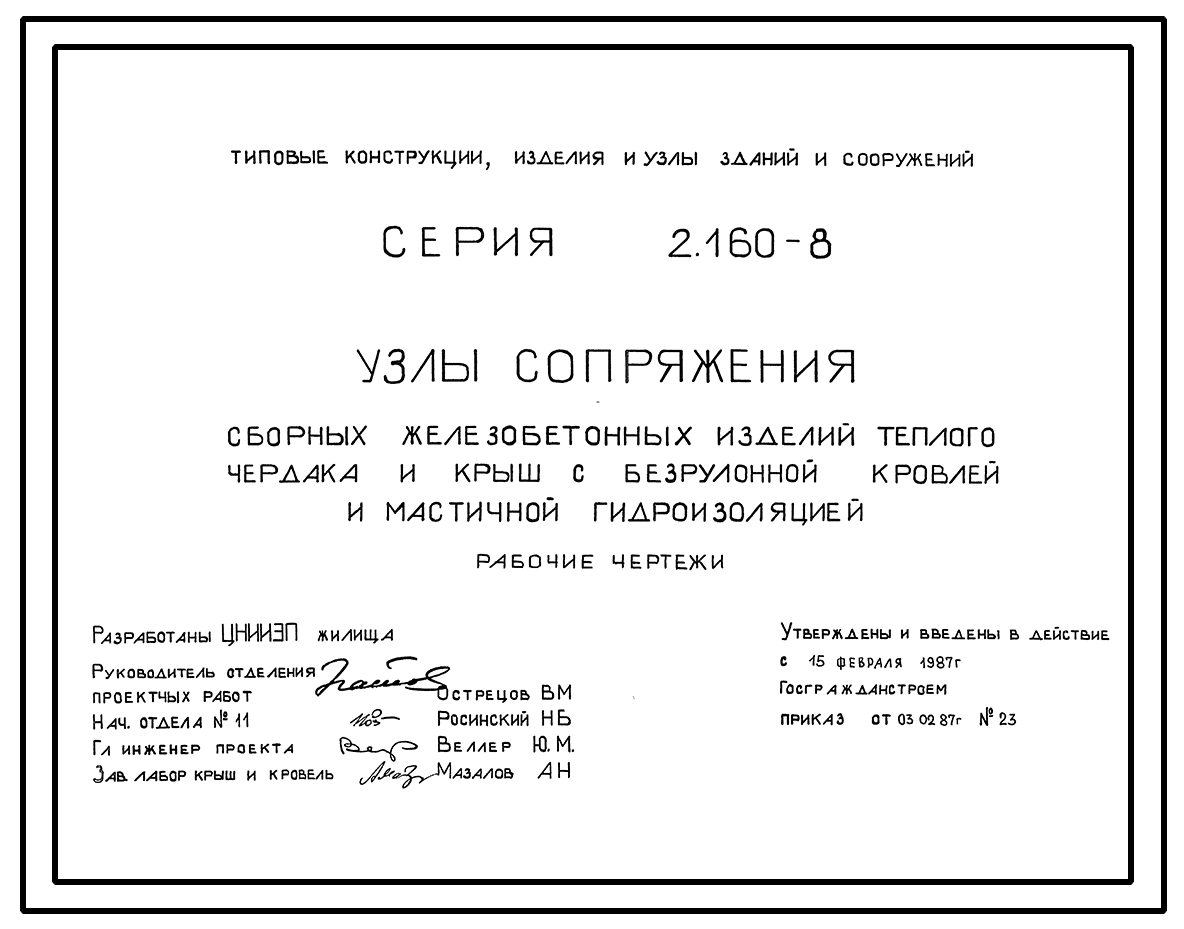

Серия 2.160-8 Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с безрулонной кровлей и мастичной гидроизоляцией. Рабочие чертежи

Общие данные

Номер серии

2.160-8

Наименование серии

Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с безрулонной кровлей и мастичной гидроизоляцией. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

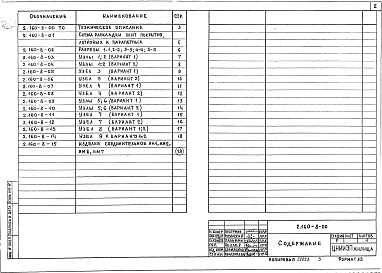

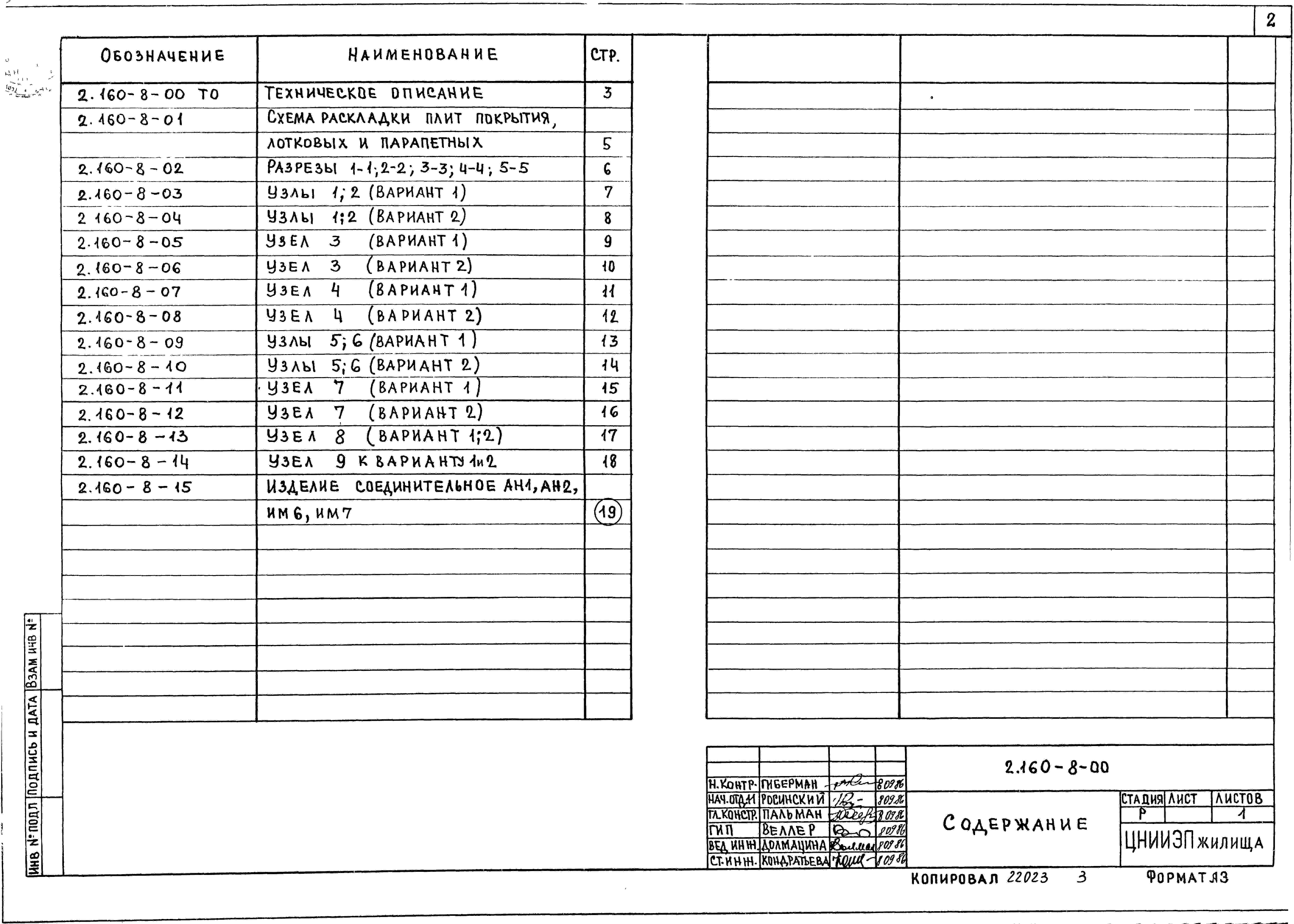

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Серия 2.160-8 включает типовые узлы сопряжения железобетонных изделий безрулонного (с мастичной гидроизоляцией) покрытия теплого чердака между собой и с панелями парапета.
Сопряжение изделий между собой осуществляется с помощью монтажной сварки.

Узлы серии охватывают следующие типовые изделия:
панели парапета однослойные легкобетонные серии 1.138.1-17;
панели парапета трехслойные из тяжелого бетона с эффективным утеплителем серии 1.138.1-18;
плиты покрытий и лотковые двухслойные серии 1.165.1-16;
плиты покрытий и лотковые трехслойные серии 1.165.1-17;
опоры лотка, контрфорсы, доборные изделия, парапетные плиты серии 1.169.1-1.

Конструкция крыши – двускатная с опиранием плит покрытия на наружные панели парапета и лотковые плиты, которые в свою очередь укладываются на опоры лотка и на торцовые панели парапета.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Узлы сопряжения вышеуказанных изделий разработаны для 5–9-этажных зданий с шагом внутренних несущих стен 3,0; 3,6 м (малым шагом) и с 3,0–6,6 м (большим и смешанным шагом), предназначенных для строительства во II и III климатическом районе и в подрайоне IВ.

Расчетная температура наружного воздуха – минус 40оС.

Инженерно-геологические условия – обычные.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Требования к мастичным покрытиям и указания по их устройству – см. технические условия к чертежам серии 1.165.1-16, серии 1.165.1-17 и перечисленные в них нормативные документы на соответствующий вид мастичного покрытия.
Установка  водосточных воронок, телевизионных антенн и радиотрансляционных стоек производится по указаниям СНиП П-26-76, ВСН 35-77 / Госгражданстрой и серии 2.160-4, вып. 2.
