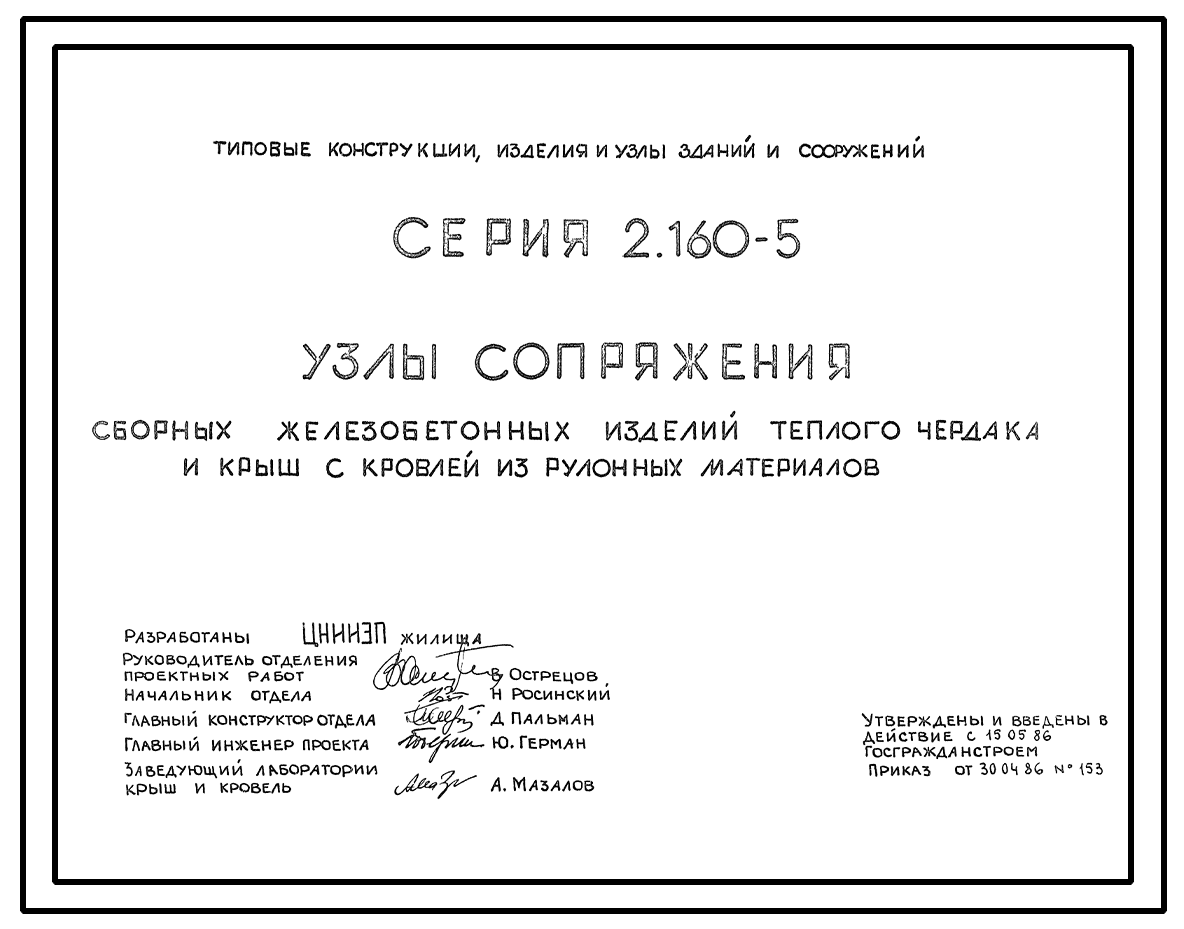

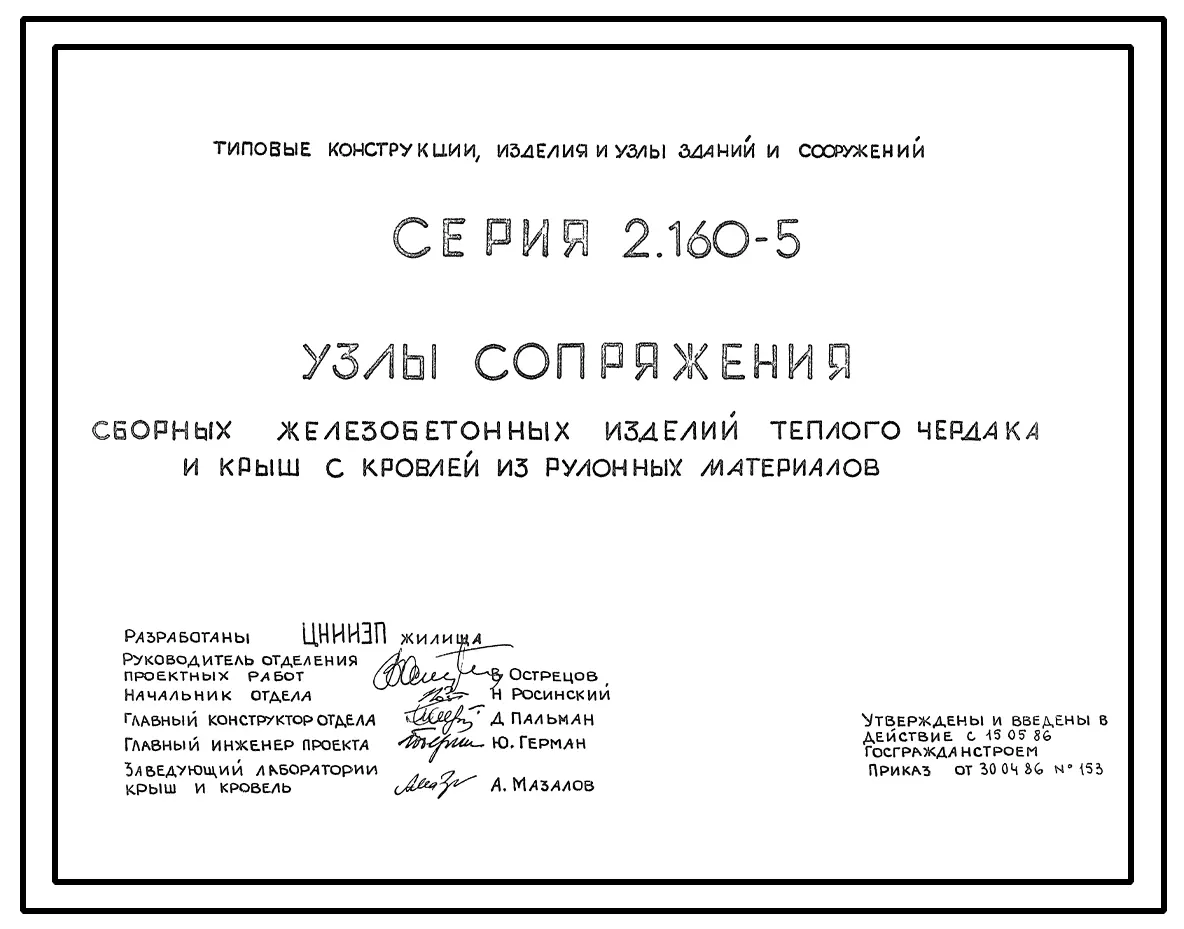

Серия 2.160-5 Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с кровлей из рулонных материалов. Рабочие чертежи

Общие данные

Номер серии

2.160-5

Наименование серии

Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с кровлей из рулонных материалов. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

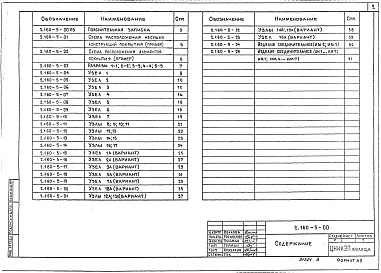

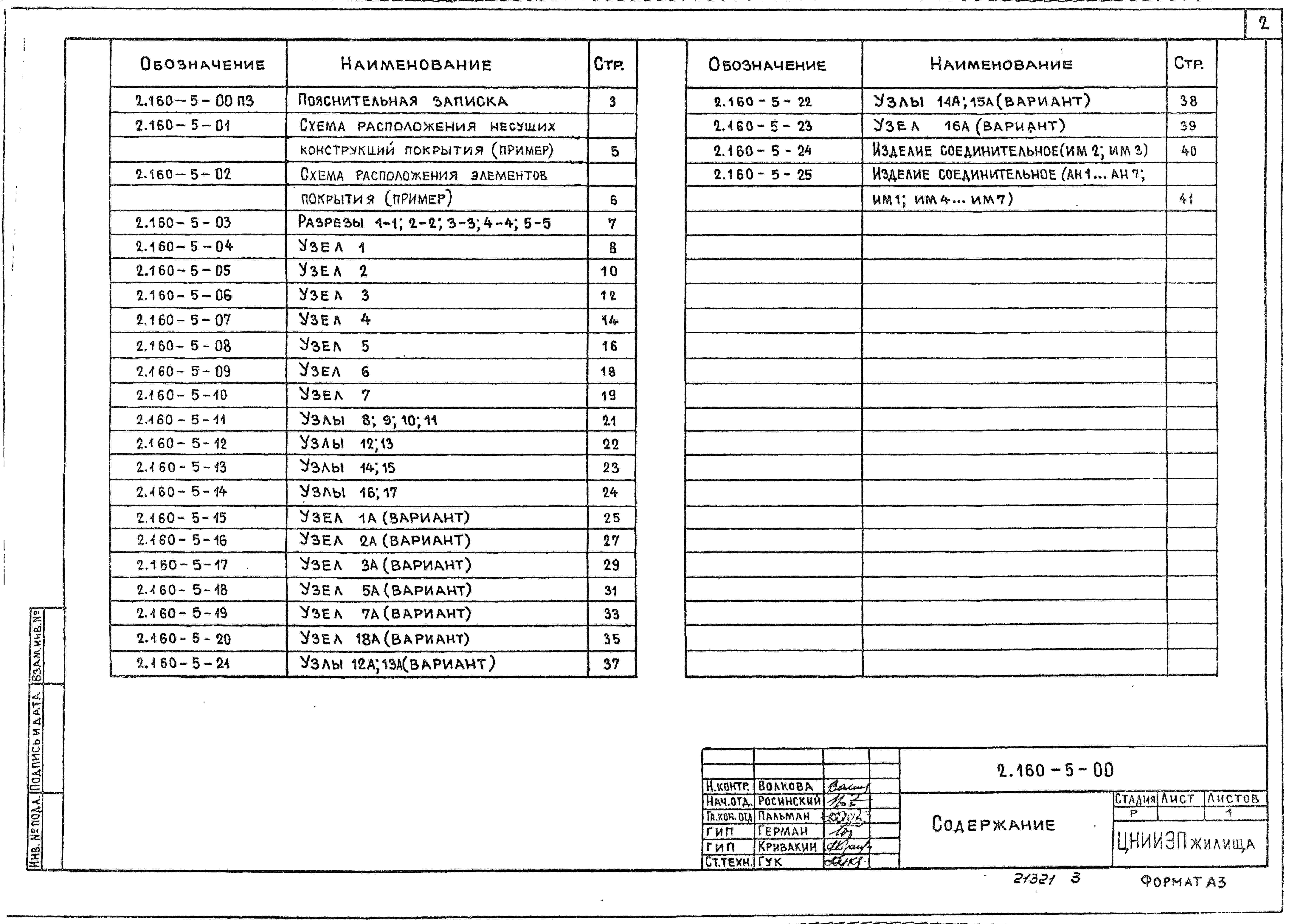

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Серия 2.160-5 включает типовые узлы сопряжения железобетонных изделий теплого чердака.
Сопряжение железобетонных изделий между собой осуществляется с помощью монтажной сварки.

Узлы серии охватывают следующие типовые изделия:
панели парапета однослойные легкобетонные серии 1.138.1-17;
панели парапета трехслойные из тяжелого бетона с эффективным утеплителем серии 1.138.1-18;
плиты покрытий и лотковые легкобетонные серии 1.165.1-12;
опоры лотка, контрфорсы, доборные изделия, парапетные плиты серии 1.169.1-1.

Конструкция крыши – двускатная с опиранием плит покрытия на наружные панели парапета и лотковые плиты, которые в свою очередь укладываются на опоры лотка и на торцовые панели парапета.

Наружные панели парапета устанавливаются на нижележащие стеновые панели. Опоры лотка устанавливаются на плиты перекрытий над внутренними несущими стенами верхнего этажа.

В случаях, когда внутренние стены этажей расположены со смещением и не позволяют разместить опору симметрично относительно продольной оси лотка, применяются опоры лотка с консолью.

Устойчивость панелей парапета обеспечивается контрфорсами.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Узлы сопряжения вышеуказанных изделий разработаны для 5-, 9-этажных зданий с шагом внутренних несущих стен 3,0–3,6 м («малым шагом») и с 3,0–6,0 м («большим и смешанным шагом»), предназначенных для строительства во II и III климатическом районе и в подрайоне IВ.

Расчетная температура наружного воздуха – минус 40оС.

Инженерно-геологические условия – обычные.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Требования к основанию гидроизоляционного ковра, рулонные материалы, варианты конструкций гидроизоляционного ковра, защиту его от солнечной радиации, а также детали примыкания его к вертикальным поверхностям панелей (парапетов и лифтовых шахт), детали лотков, пропуска труб (телевизионных и радиотрансляционных антенн), вентшахт, сопряжения с водосточными воронками, а также деформационных швов следует принимать по СНиП П-26-76, ВСН 35-77 Госгражданстроя и серии 2.160-4 вып. 2.
