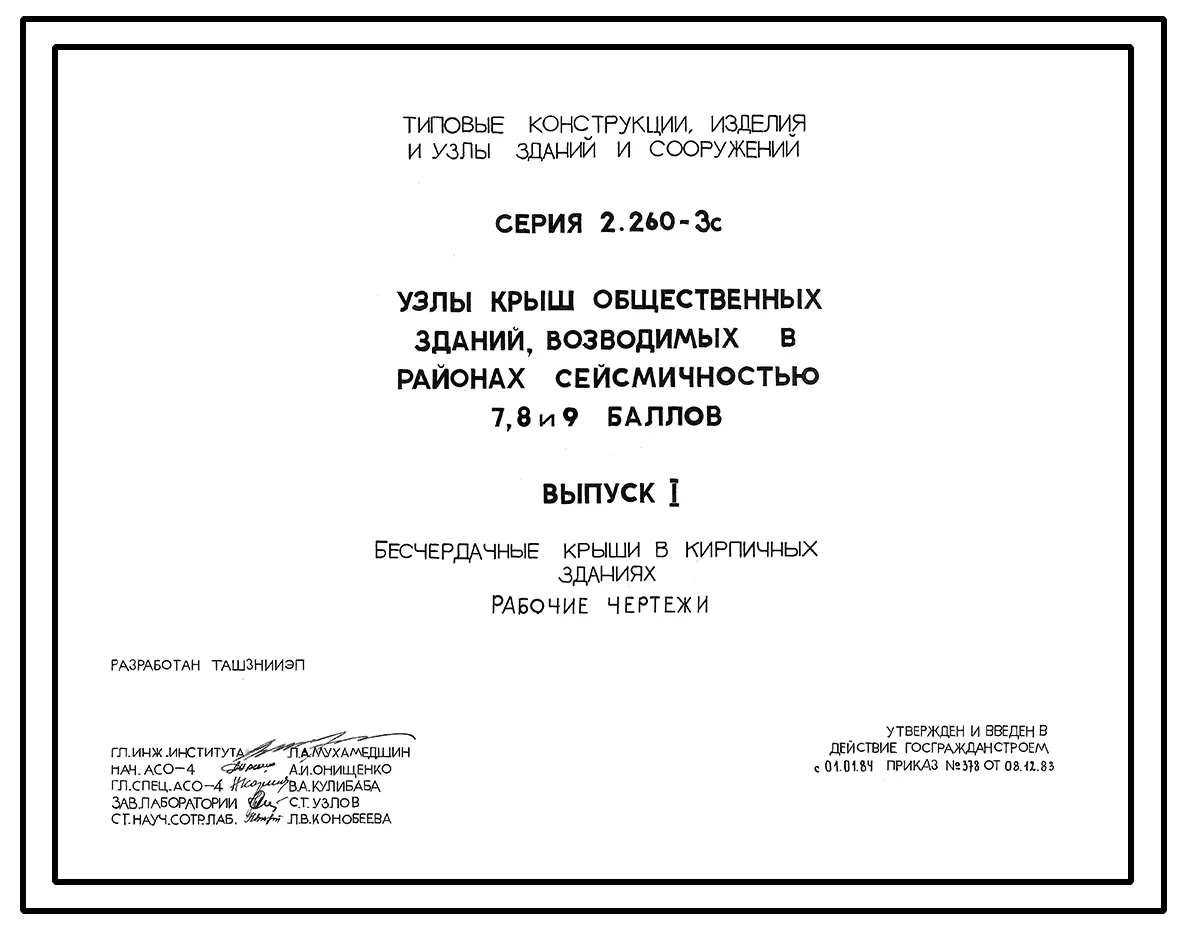

Серия 2.260-3с Узлы крыш общественных зданий, возводимых в районах сейсмичностью 7, 8, 9 баллов. Выпуск 1 Бесчердачные крыши в кирпичных зданиях. Рабочие чертежи

Общие данные

Номер серии

2.260-3с

Наименование серии

Узлы крыш общественных зданий, возводимых в районах сейсмичностью 7, 8, 9 баллов. Выпуск 1 Бесчердачные крыши в кирпичных зданиях. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


Чертежи

формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

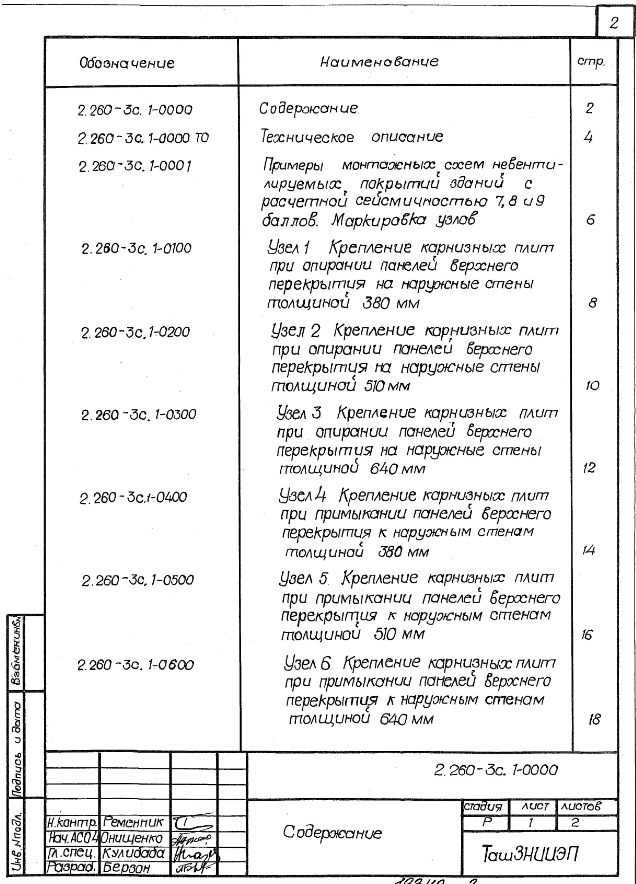

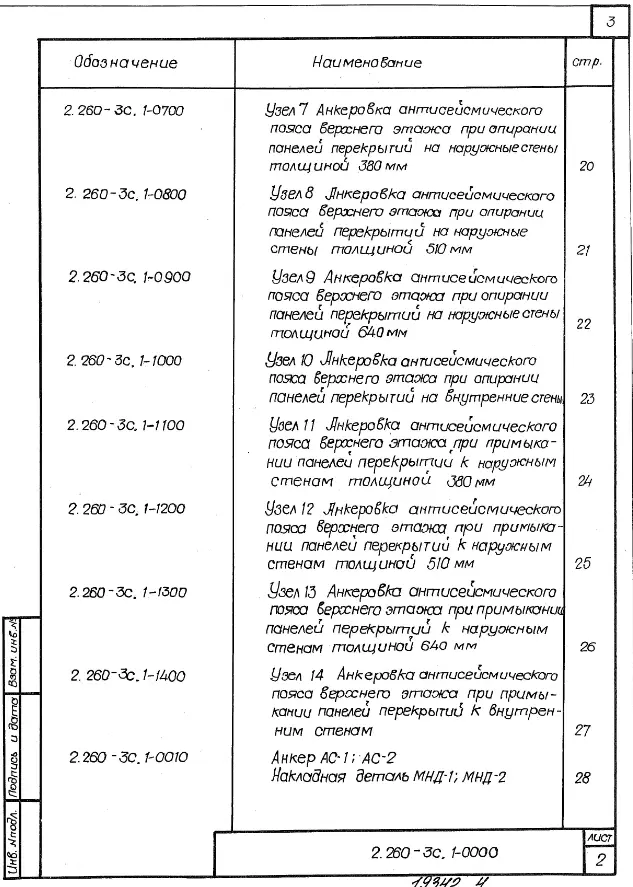

Состав проекта
Выпуск 1. Бесчердачные крыши в кирпичных зданиях. Рабочие чертежи.

Объем проектных материалов, приведенных к формату А4, – 29 форматок.
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Выпуск 1 серии 2.260-3с включает узлы крепления сборных железобетонных карнизных плит бесчердачных невентилируемых крыш для зданий со стенами из кирпича и узлы устройства связей монолитных железобетонных антисейсмических поясов в плоскости перекрытий из многопустотных панелей (независимо от класса рабочей арматуры) верхних этажей с нижележащей кладкой.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Узлы крыш общественных зданий со стенами из кирпича разработаны для строительства в районах сейсмичностью 7, 8 и 9 баллов.
Ввиду аналогичности решений настоящий выпуск следует также применять при проектировании и строительстве общественных кирпичных зданий с перекрытиями из беспустотных панелей.

Сейсмичность – 7, 8 и 9 баллов.

Степень агрессивности среды – неагрессивная, слабоагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Настоящий выпуск следует рассматривать совместно с серией 2.130-6с «Узлы стен жилых и общественных зданий, возводимых в районах сейсмичностью 7, 8 и 9 баллов», выпуск 1 и серией 2.140-5с «Узлы перекрытий жилых и общественных зданий, возводимых в районах сейсмичностью 7, 8 и 9 баллов», выпуск 1.
Настоящий выпуск разработан взамен выпуска 1 серии 2.160-1..
