Серия 2.460-16 Узлы покрытий одноэтажных производственных зданий из двухслойных панелей. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

2.460-16

Наименование серии

Узлы покрытий одноэтажных производственных зданий из двухслойных панелей. Выпуск 0 Материалы для проектирования

На данный проект имеется

Документация в электронном виде


Чертежи

формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Объем проектных материалов – 89 форматок.
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Серия 2.460-16 содержит рабочие чертежи архитектурных узлов покрытий одноэтажных производственных зданий промышленных предприятий с применением двухслойных панелей.

Узлы разработаны для бесфонарных производственных зданий с неагрессивной или слабоагрессивной газовой средой и относительной влажностью воздуха в помещениях не более 60%, строящихся в сухой или нормальной климатических зонах страны.
Стропильные фермы и прогоны приняты по серии 1.460-4. Шаг прогонов 3 м.
Представлены решения узлов покрытий зданий со стенами из бетонных и ж.б. панелей, блоков и металлических трехслойных панелей при привязке «0» или «250» к разбивочным осям.

Серия состоит из следующих выпусков:
Выпуск 0 – Материалы для проектирования;
Выпуск 1 – Узлы покрытий из двухслойных панелей. Рабочие чертежи;
Выпуск 2 – Узлы покрытий с применением монтажных щитов из двухслойных панелей. Рабочие чертежи.

Выпуск 0 содержит материалы для проектирования покрытий из двухслойных панелей и монтажных щитов, собираемых из этих панелей, примеры маркировки узлов и раскладки монтажных щитов при привязке стен «0» или «250» с перепадом и без перепада высот для зданий пролетом L = 18, 24, 30 и 36 м.

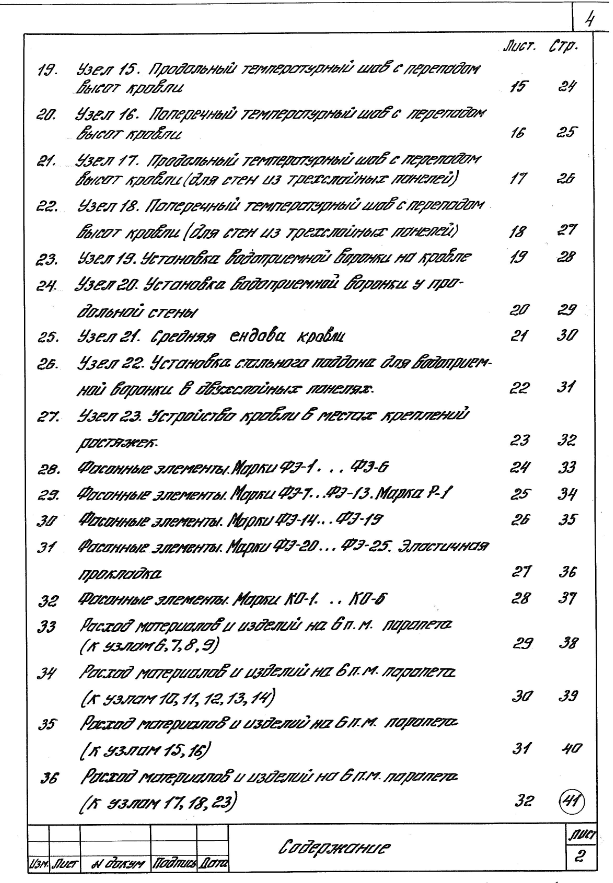

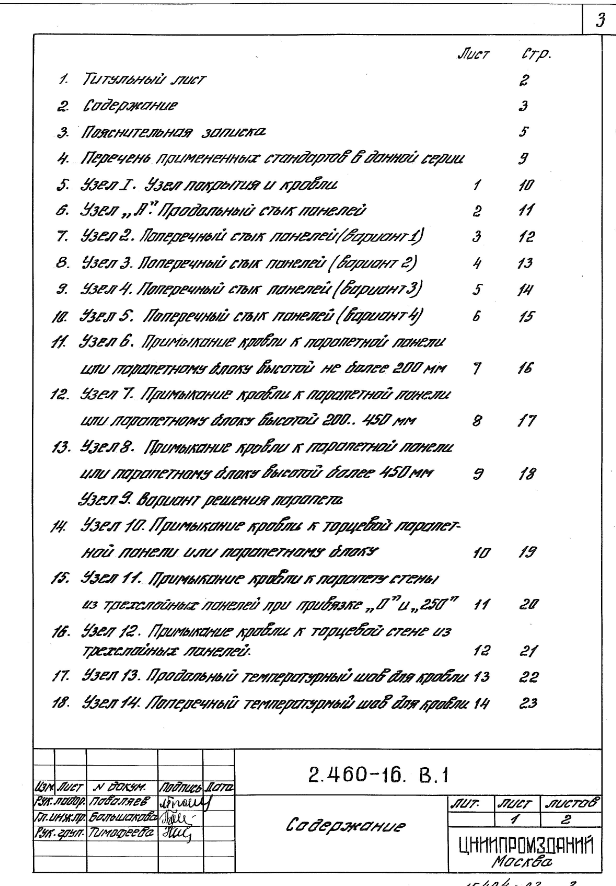

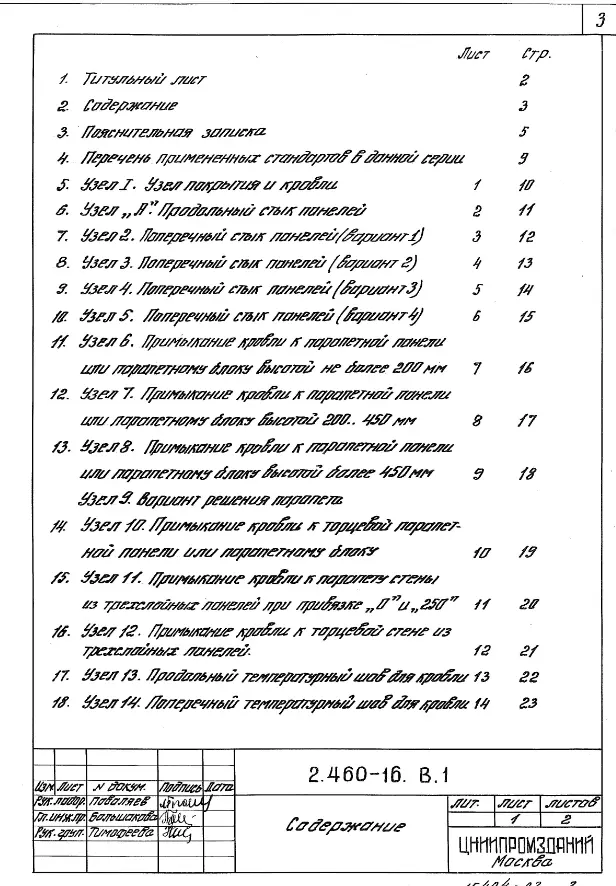

Выпуск 1 содержит рабочие чертежи узлов покрытий из двухслойных панелей.

Конструкция кровли в покрытиях из двухслойных панелей включает защитный слой из гравия толщиной 20 мм, основной водоизоляционный ковер и усиление его дополнительными слоями в местах примыкания к парапетам, установки воронок внутреннего водостока, температурных швов, ендов. Основной водоизоляционный ковер принимается в соответствии с таблицей 2 и приложением 2 СНиП П-26-76 «Кровли. Нормы проектирования».

Крепление панелей покрытия к прогонам производится самонарезающими винтами (болтами), которые устанавливаются по торцам панели через одно ребро, а на промежуточных опорах – с каждой стороны панели. Панели между собой (в продольном направлении) соединяются комбинированными заклепками с шагом 500 мм.

Продольные стыки панелей выполняются внахлестку с укладкой герметика по всей длине стыка. Поперечные стыки панелей решены как встык, так и внахлест.

Для герметизации этих стыков предусматриваются эластичные вкладыши из пенополиуретана, пропитанного полиизобутиленом; вкладыши из жесткого теплоизоляционного материала; вставки из профилированного настила. Деформационные швы в месте перепада высот кровли решаются с разрывом рулонного ковра и утеплителя, с устройством бортика из гнутого или прокатного швеллера и доборного утеплителя на участке пониженного пролета. Деформационные швы у перепадов высот должны иметь компенсаторы и фартуки из оцинкованной кровельной стали для обеспечения непротекаемости кровли при температурно-осадочных деформациях покрытия. Крепление фартуков, костылей и других стальных элементов к стенам из бетонных и ж.б. панелей осуществляется дюбелями путем пристрелки, а к стенам из трехслойных панелей с металлическими облицовками – комбинированными заклепками или самонарезающими винтами с герметизацией соединений.

Установка водоприемных воронок производится по месту с устройством слоев дополнительного водоизоляционного ковра.

Установка и закрепление стального поддона на двухслойной панели производится до подъема панели на покрытие.

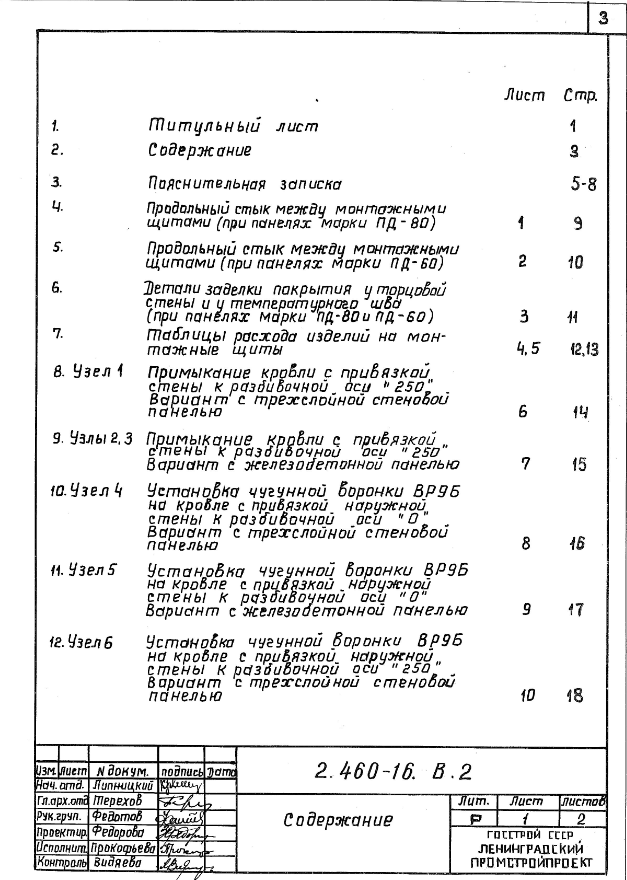

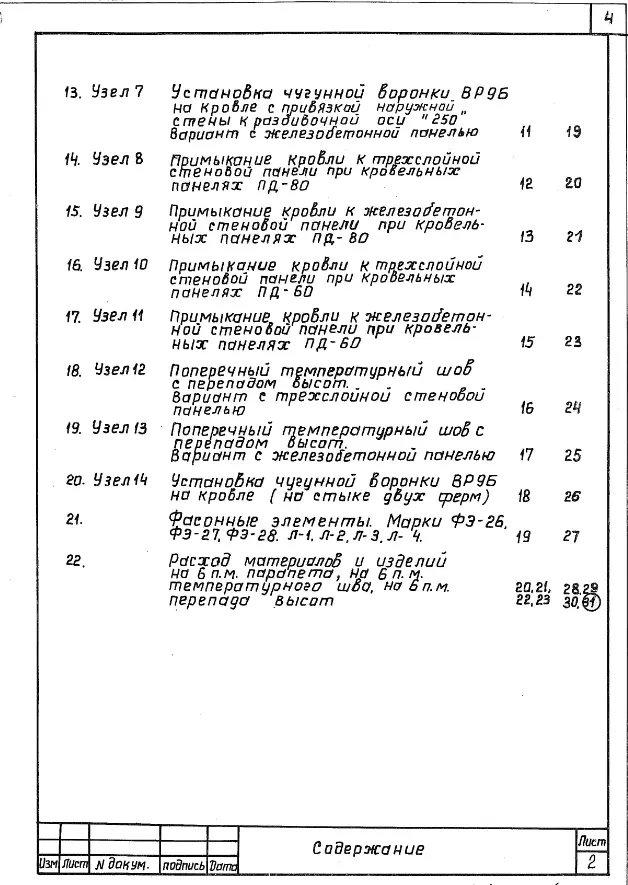

Выпуск 2 содержит рабочие чертежи типовых узлов покрытий при укрупненной сборке панелей непосредственно на сройплощадке.

Монтажные щиты покрытий собираются из отдельных двухслойных панелей и прогонов длиной 6 м. Длина панелей принята равной 6, 9 и 12 м.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

При применении данной серии для зданий с расчетной сейсмичностью 7, 8 и 9 баллов узлы должны быть скорректированы в соответствии с требованиями СНиП П-А. 12-69*.

Серия 2.460-16 разработана для двухслойных панелей производства Челябинского завода профилированного стального настила. Применение данной серии возможно при проектировании покрытий из двухслойных панелей, с  другими типоразмерами профилей стального настила с соответствующей корректировкой выпуска 0 стр. 8–17 и выпуска 2.
