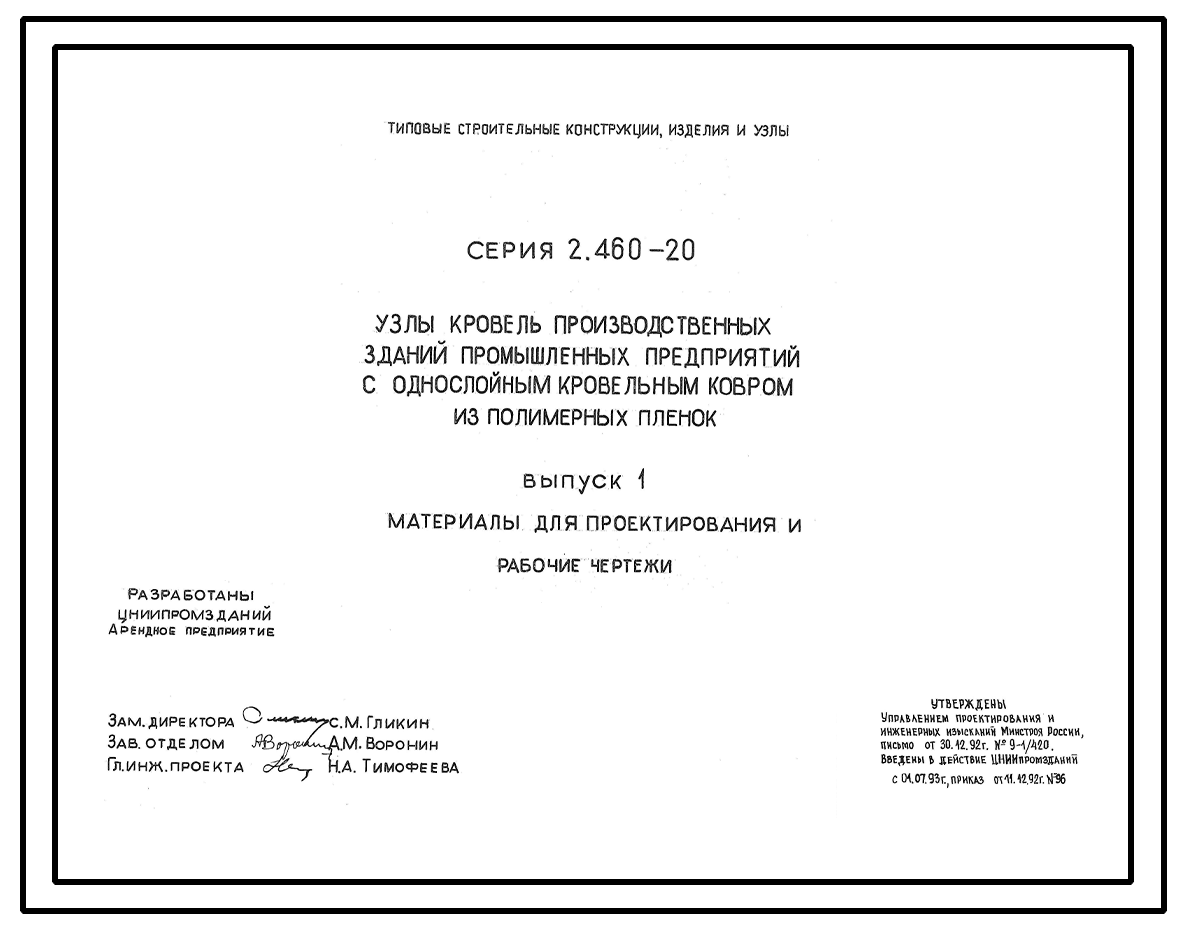

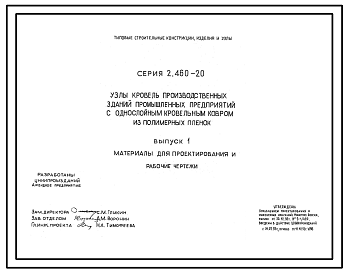

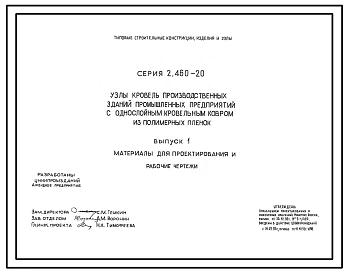

Серия 2.460-20 Узлы кровель производственных зданий промышленных предприятий с однослойным кровельным ковром из полимерных пленок. Выпуск 1 Материалы для проектирования и рабочие чертежи
Общие данные
Главная
>> Конструкции, изделия и узлы зданий
>> Ограждающие конструкции
>> Покрытия
>> Узлы и детали покрытий и крыш
Номер серии
2.460-20
Наименование серии
Узлы кровель производственных зданий промышленных предприятий с однослойным кровельным ковром из полимерных пленок. Выпуск 1 Материалы для проектирования и рабочие чертежи
На данный проект имеется

Документация в электронном виде
Чертежи
формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ
ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru

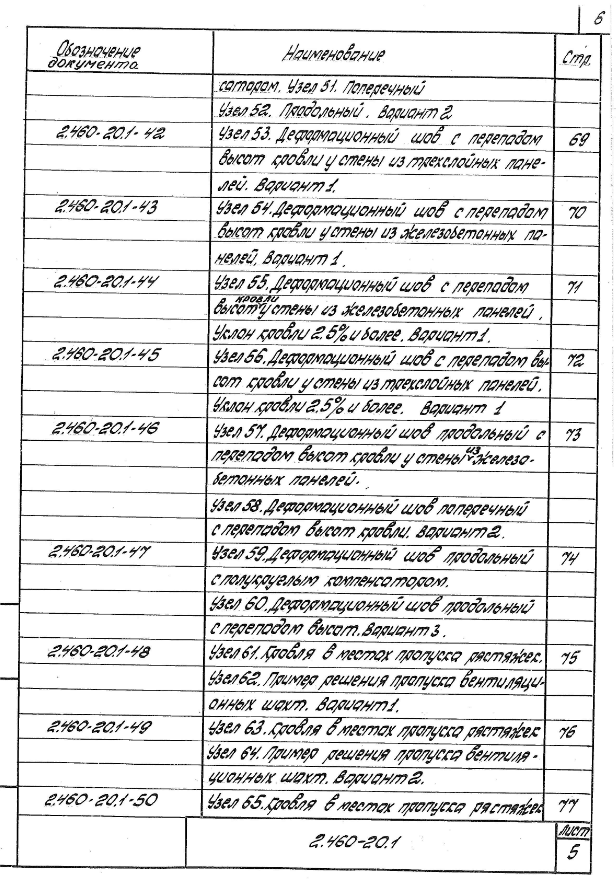

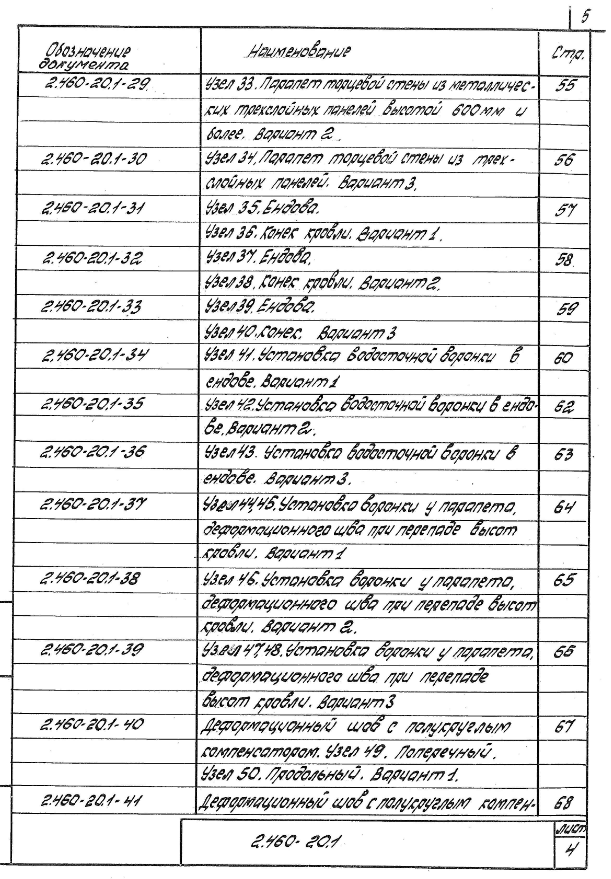

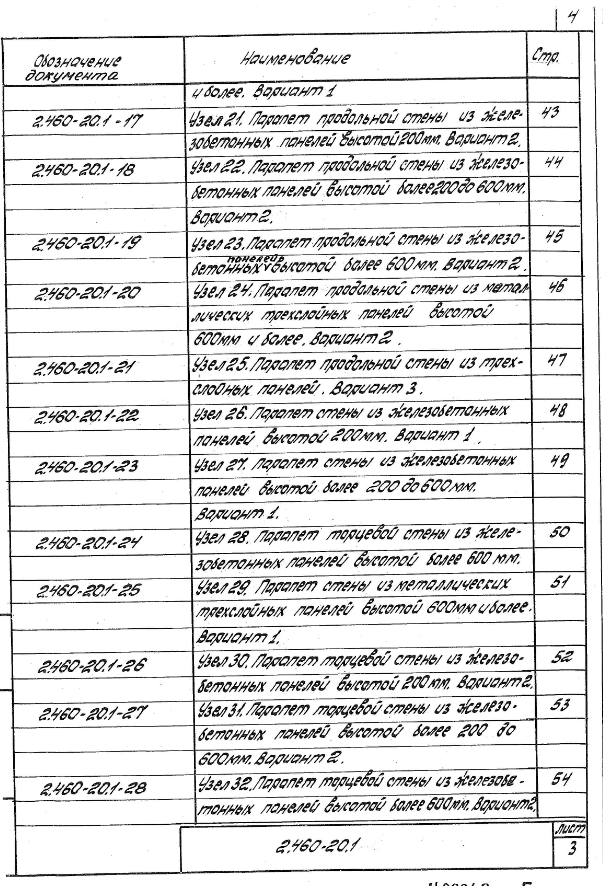

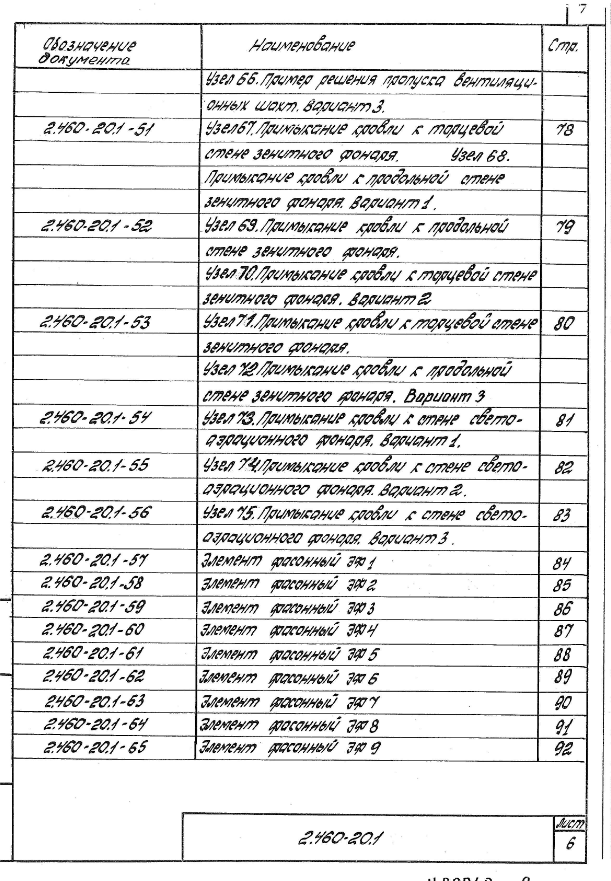

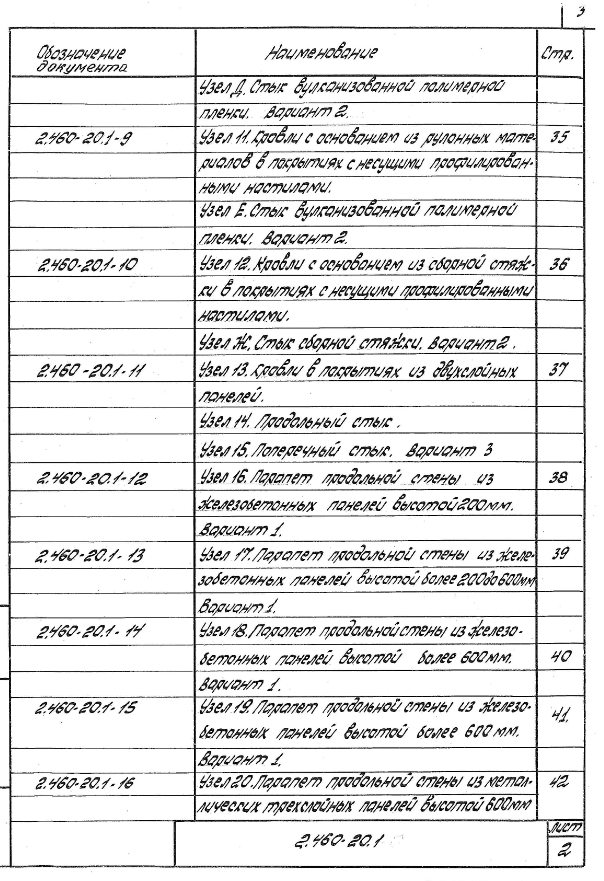

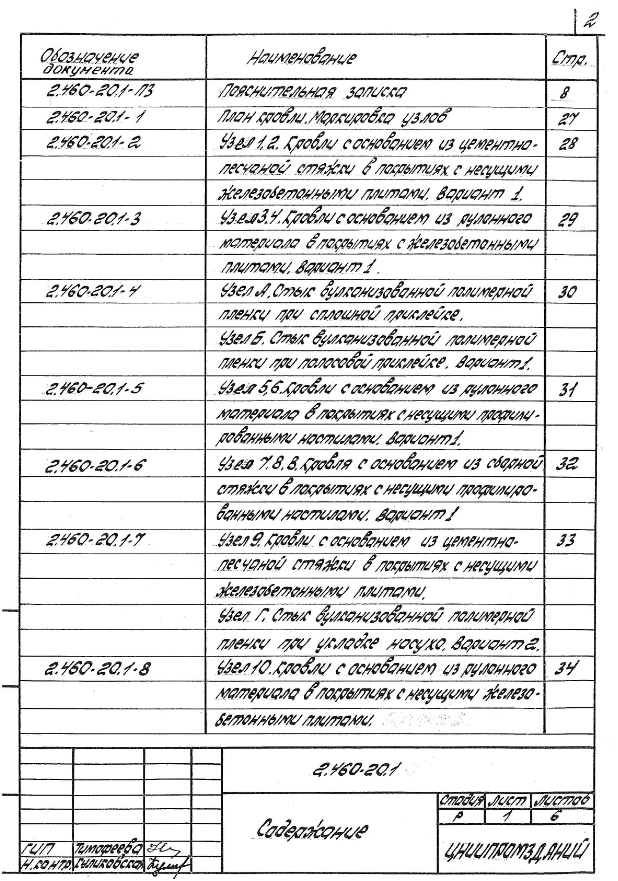

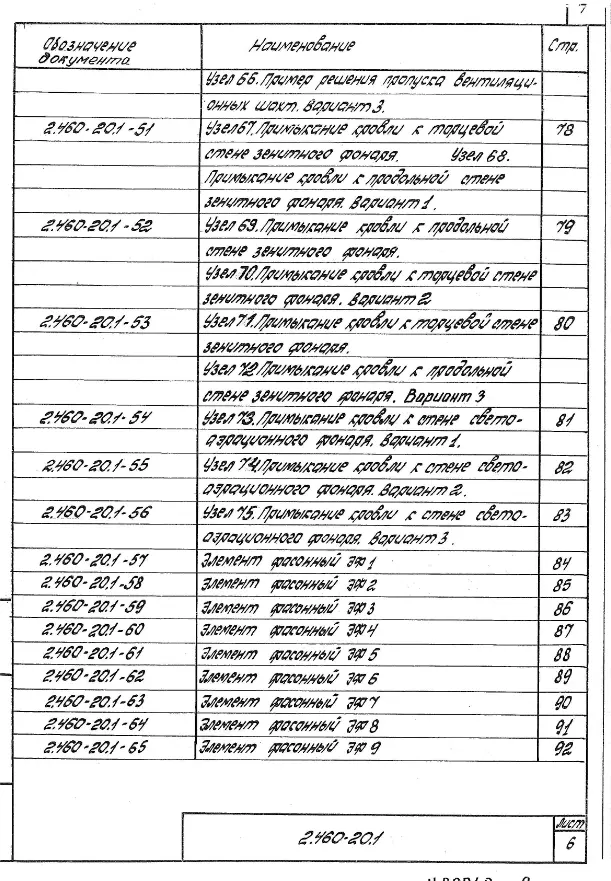

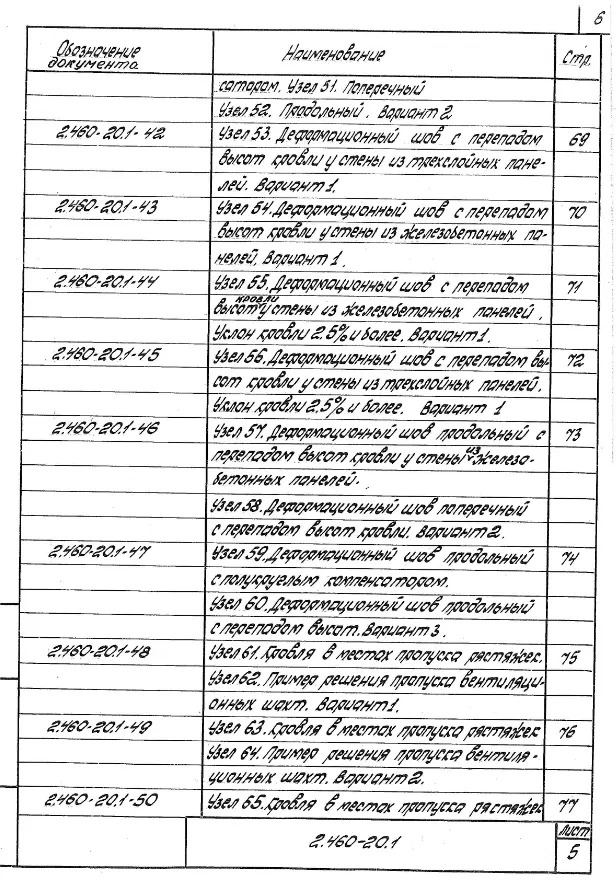

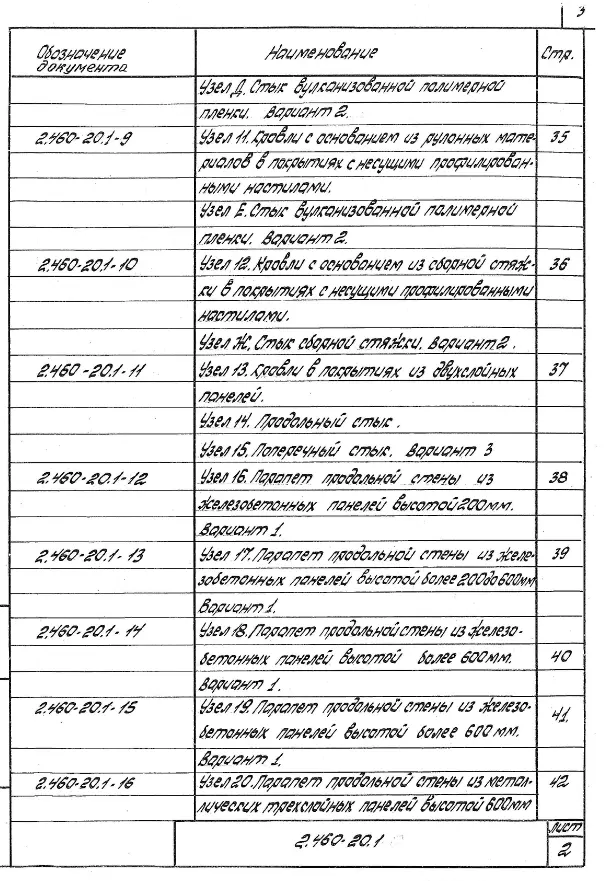

Состав проекта
Выпуск 1. Материалы для проектирования и рабочие чертежи.
Объем проектных материалов, приведенных к формату А4, – 93 форматки.
Объем проектных материалов, приведенных к формату А4, – 93 форматки.
Описание проекта
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Серия содержит рабочие чертежи узлов, указания по подготовке основания к производству кровельных работ, технологической последовательности и приемам наклейки полимерной пленки, даны указания по устройству деталей кровель.
Номенклатура вулканизованных полимерных пленок
Кровлен вид (СКЭПТ), вид 2
ТУ 17 РСФСР 0302485-043-91
Квитал
ТУ 21-27-141-89
Элон
ТУ 21-5744710-3-90
Разработаны три варианта устройства кровель:
– выполнение кровель методом сплошной приклейки пленки к основанию (вариант 1);
– выполнение кровель методом укладки насухо и механическим закреплением полотнищ пленки к основанию с последующим пригрузом слоем из гравия (вариант 2);
– с применением двухслойных панелей покрытий с покровным (кровельным) слоем из полимерной пленки (вариант 3).
Кровли со сплошной приклейкой (вариант 1) устраиваются на покрытиях с уклоном от 1,5 до 25%; кровли, выполняемые по варианту 2, – от 0 до 2,5%; кровли, выполняемые по варианту 3, – на уклонах от 1,5 до 10%.
Разработаны узлы парапетов, конька, ендов, деформационных швов, установки водосточных воронок и примыкания кровли в местах перепадов пролетов и к стенкам фонарей.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Рабочие чертежи узлов кровель разработаны для покрытий отапливаемых производственных зданий и сооружений различного назначения. Предназначены для проектных и строительных организаций.
Кровли из вулканизованных полимерных пленок марок: кровлен вид 2, квитал применяются в районах строительства с расчетными зимними температурами до минус 30оС; кровлен вид 1 (СКЭПТ), элон – с расчетными зимними температурами наружного воздуха ниже минус 30оС до минус 55оС. В районах несейсмических и сейсмичностью 7 баллов.
Расчетная температура наружного воздуха – минус 55оС.
Степень агрессивности среды – неагрессивная, слабо, среднеагрессивная (кроме нефтепродуктов).
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Конструкции узлов покрытий разработаны в сериях 2.460-16, 2.460-17 и 2.460-18.
