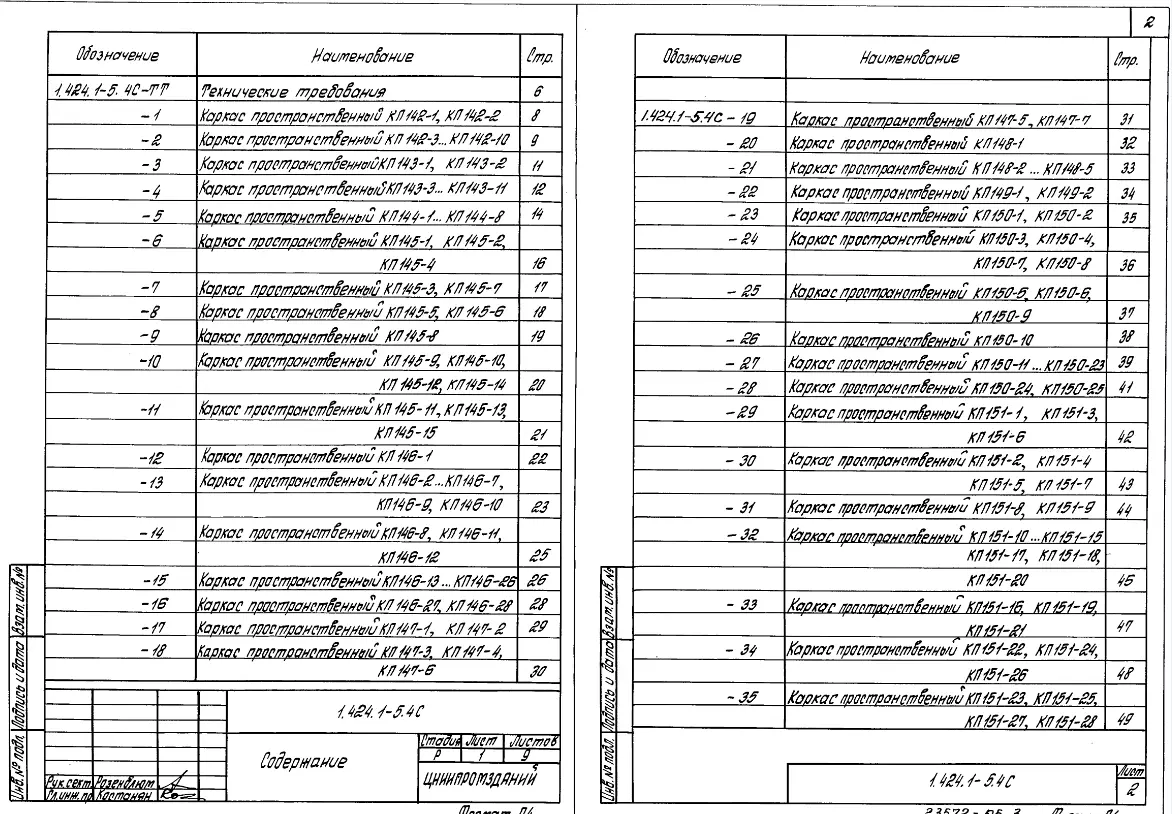

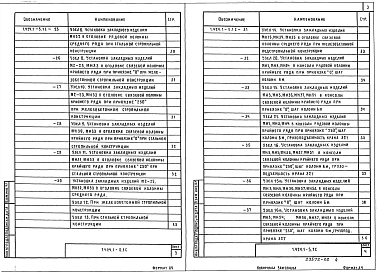

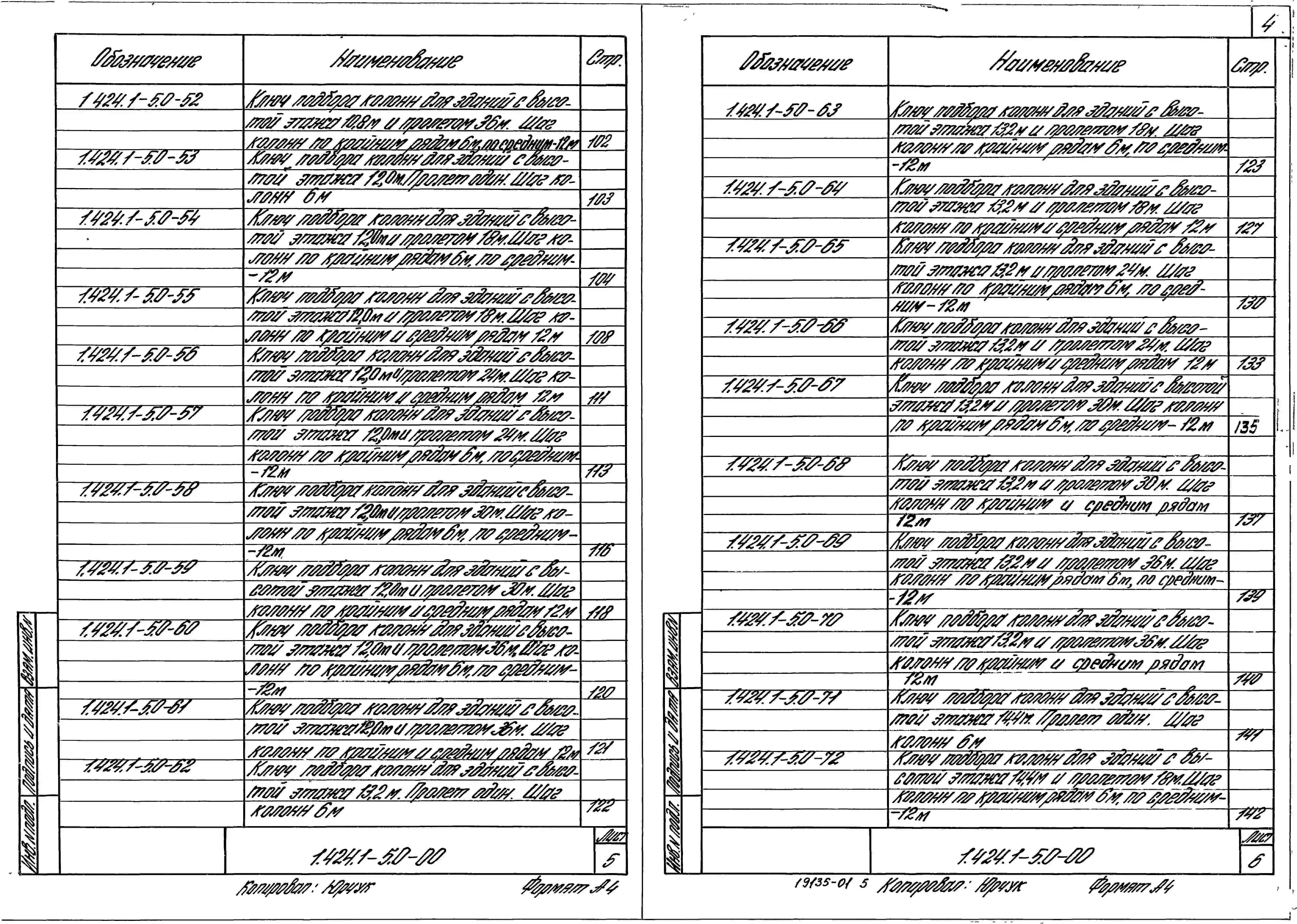

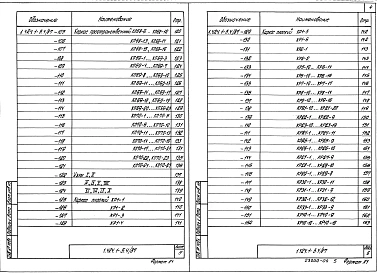

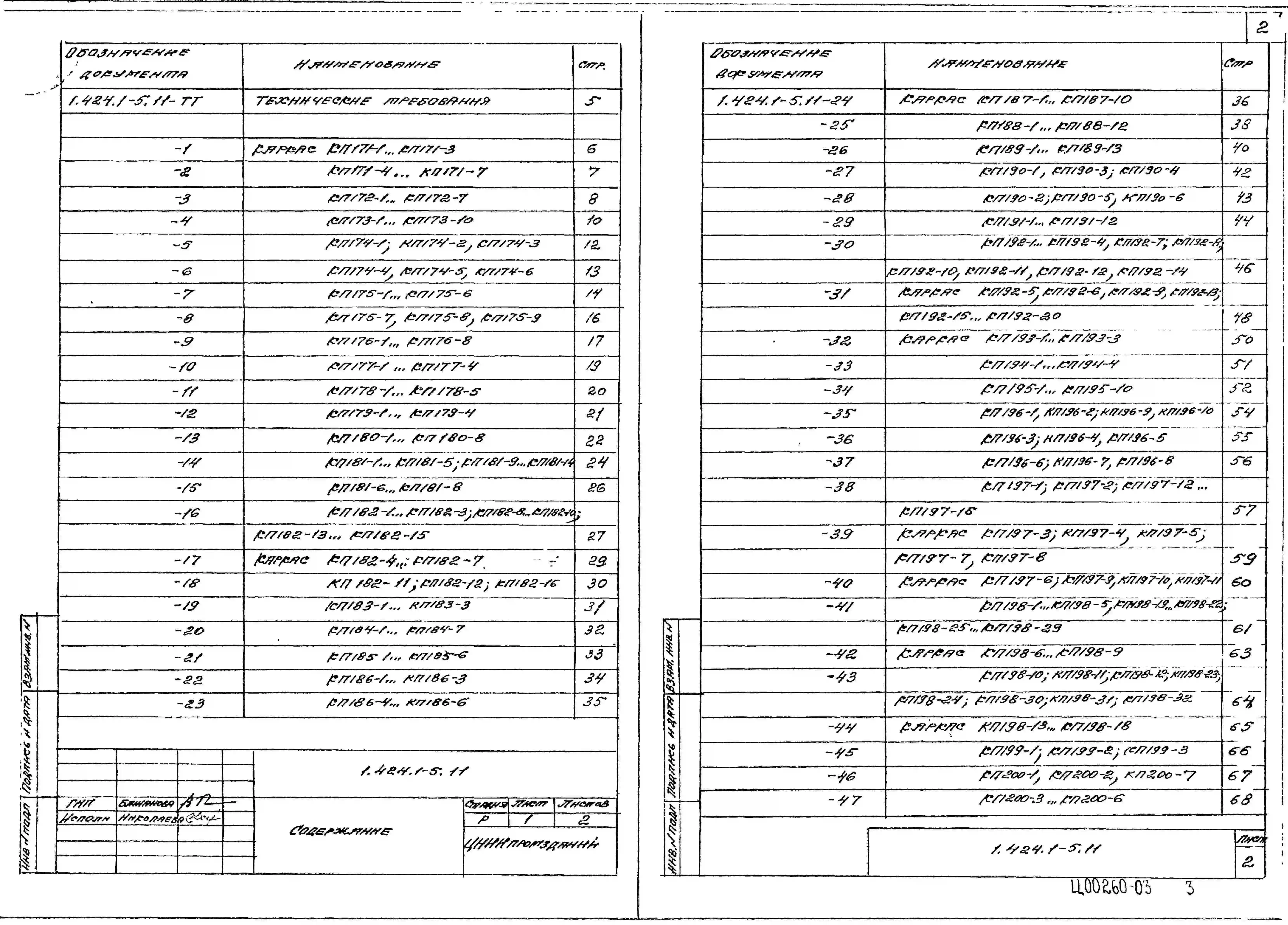

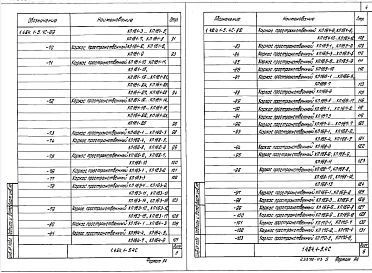

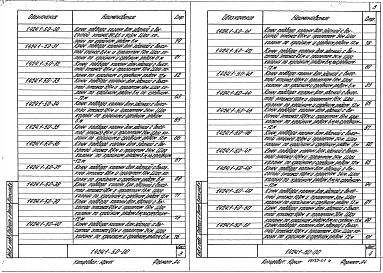

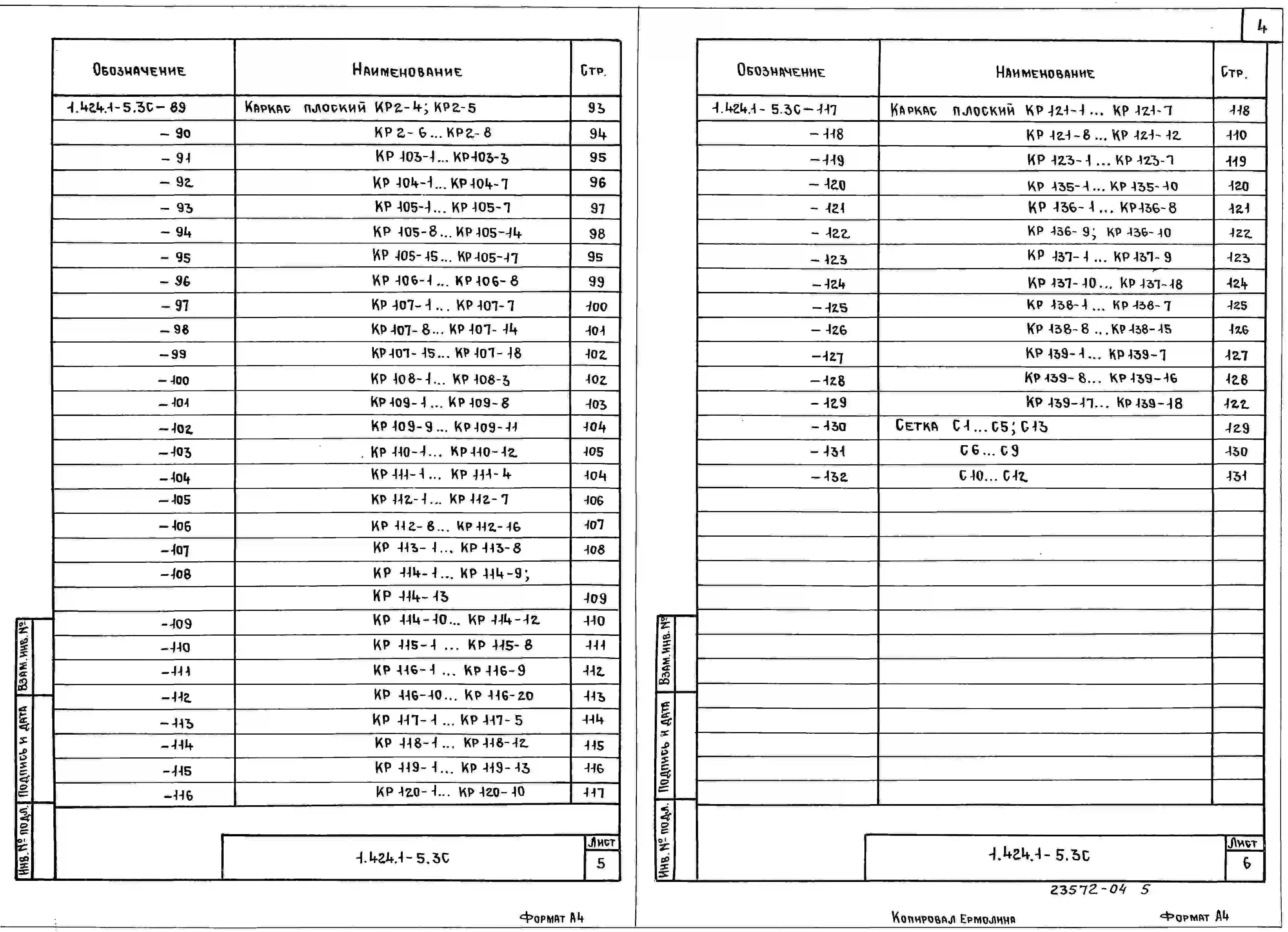

Серия 1.424.1-5 Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 8,4-14,4 м, оборудованные мостовыми опорными кранами грузоподъемностью до 32 т. Выпуск 0 Материалы для проектирования. Часть 1

Общие данные

Номер серии

1.424.1-5

Наименование серии

Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 8,4-14,4 м, оборудованные мостовыми опорными кранами грузоподъемностью до 32 т. Выпуск 0 Материалы для проектирования. Часть 1

Состав проекта
Номер альбома
Наименование
Состав альбома

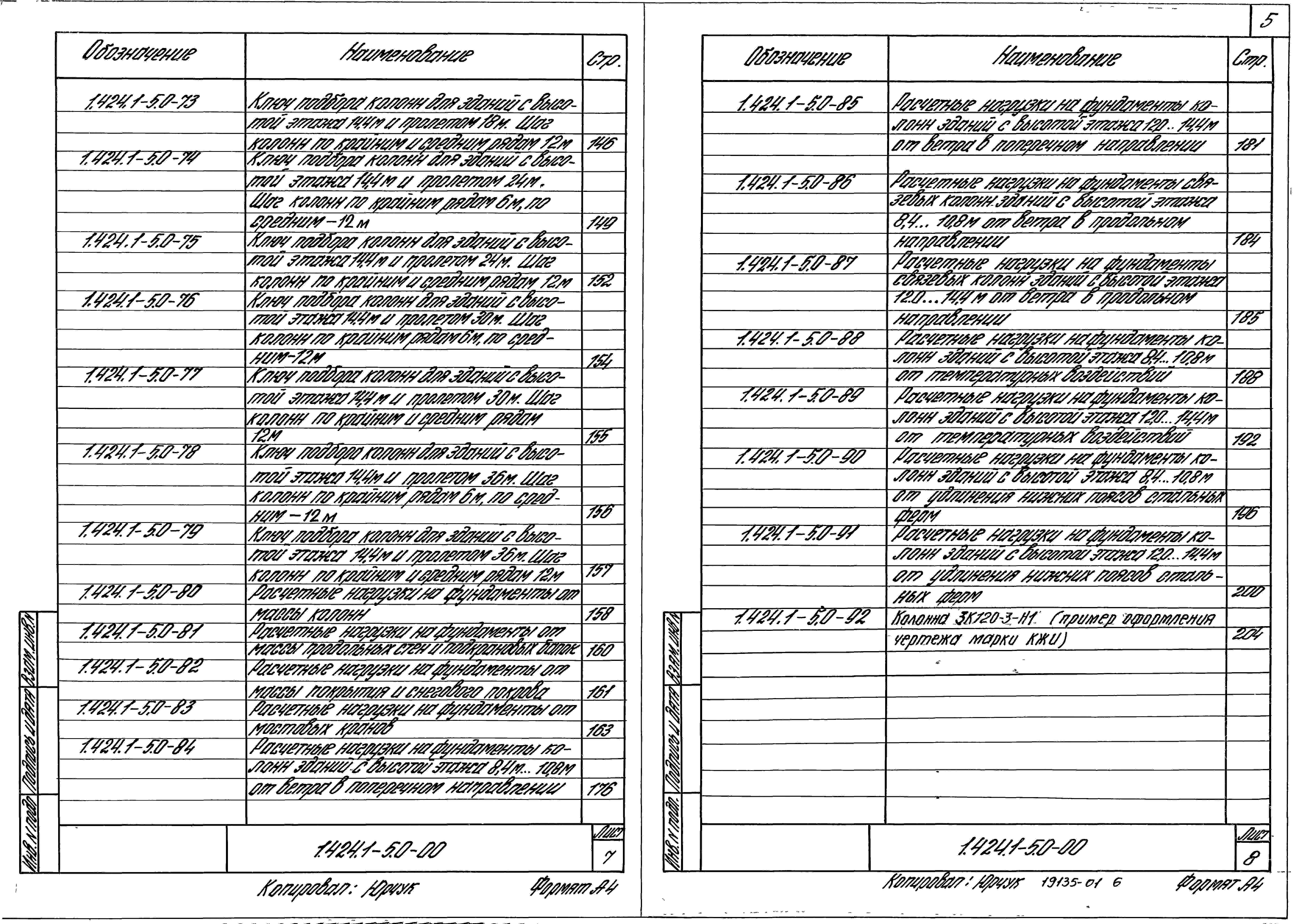

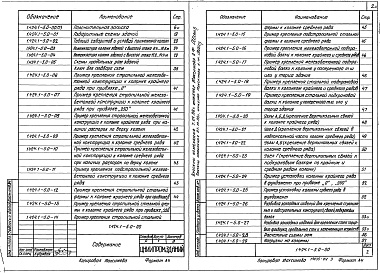

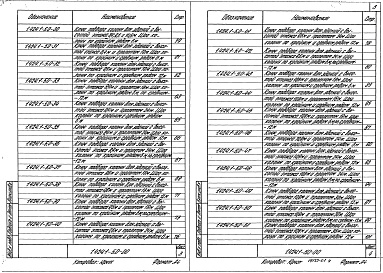

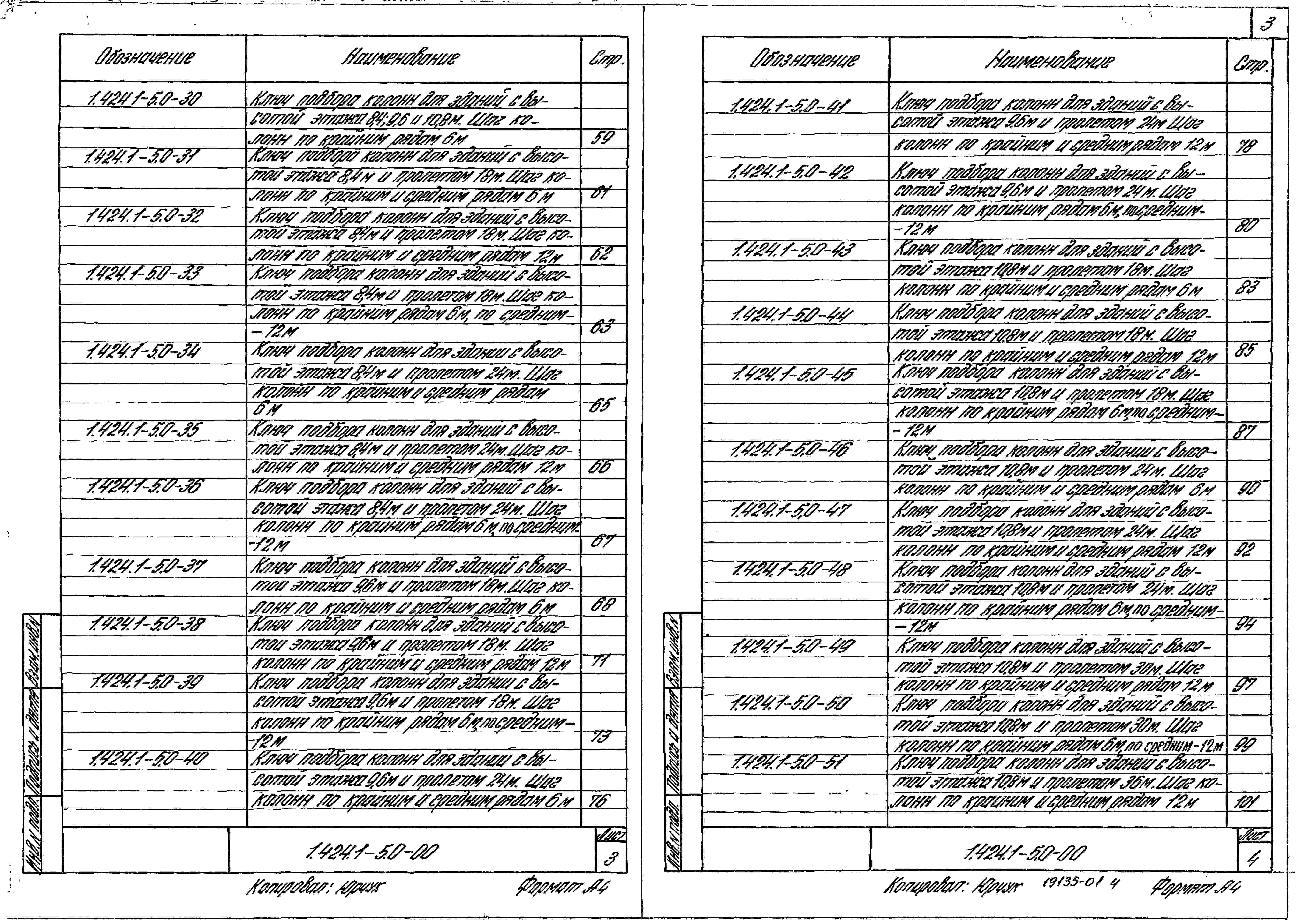

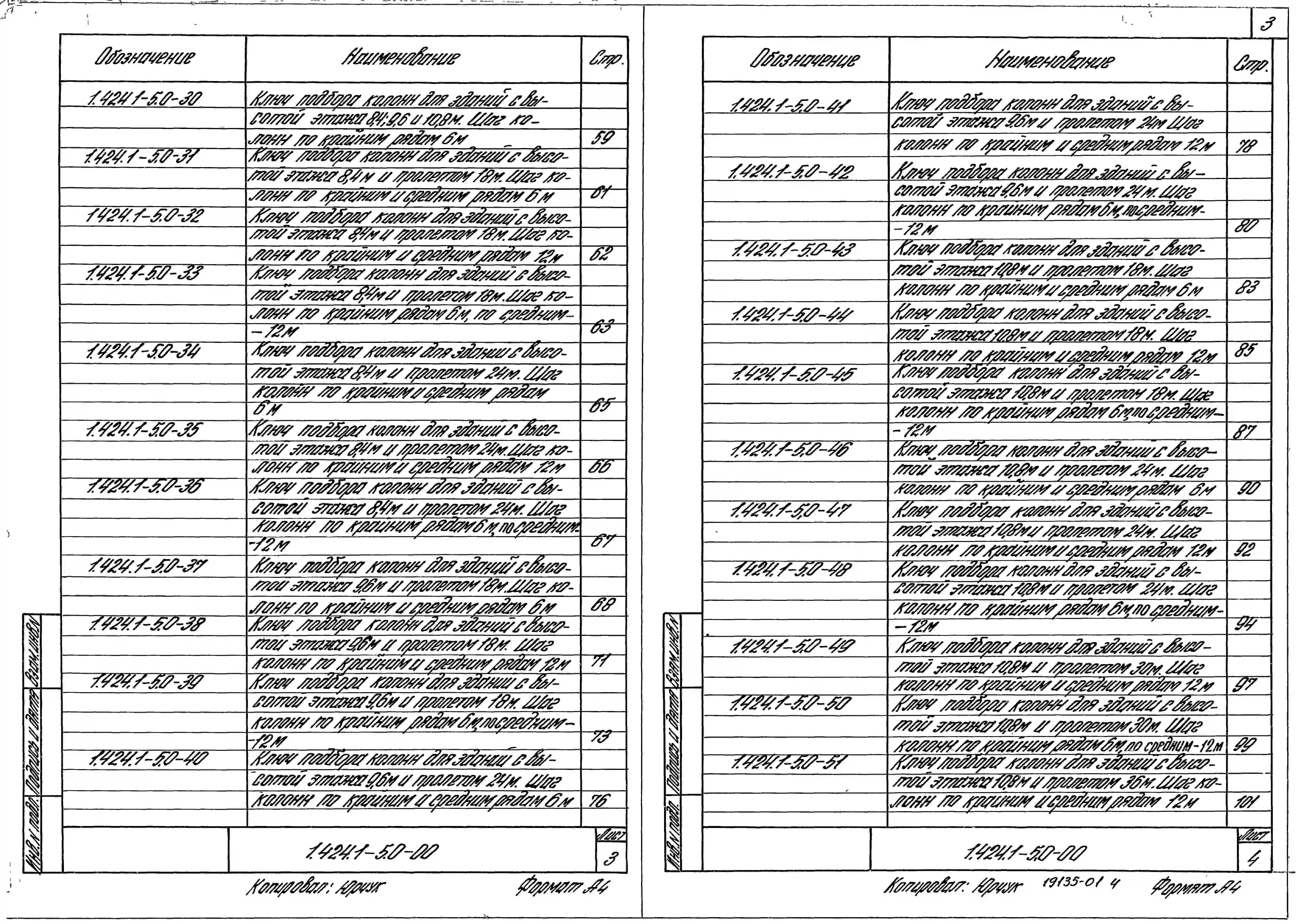

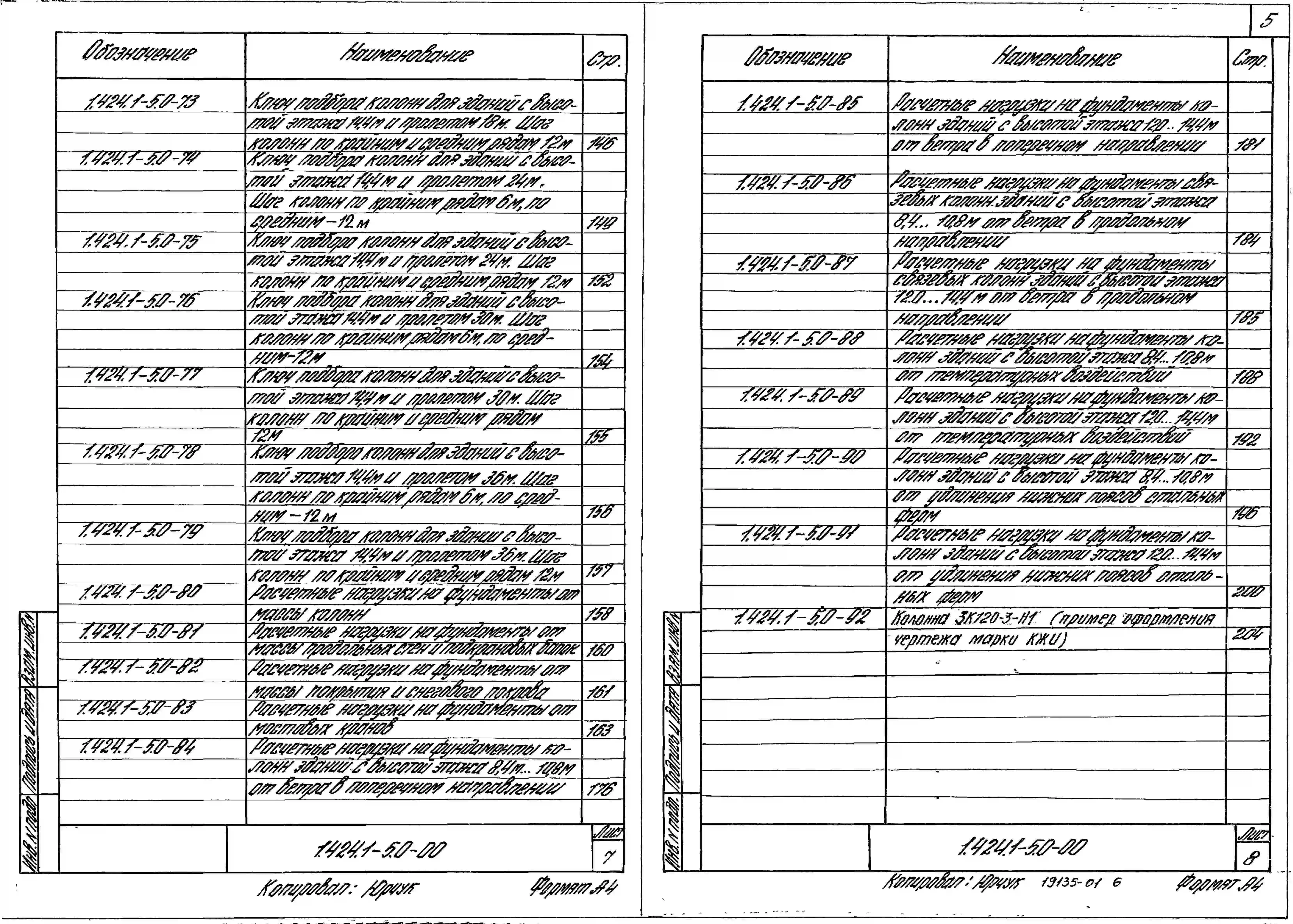

Выпуск 0
Части 1, 2 Материалы для проектирования
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Выпуск 0-1
Материалы для проектирования зданий со сте6новыми панелями длиной 12 м
Новое название альбома:

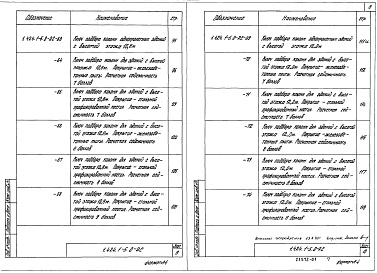

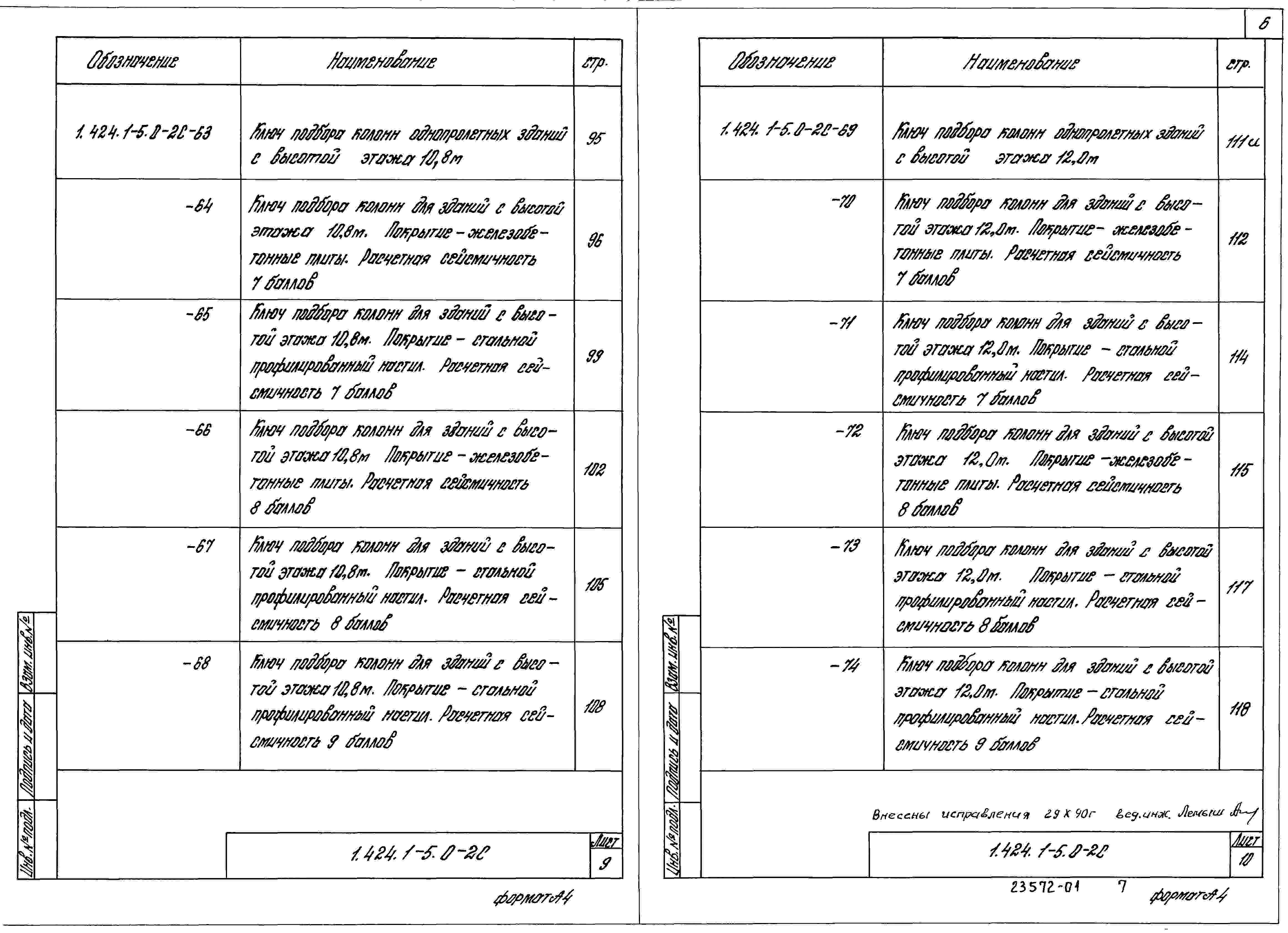

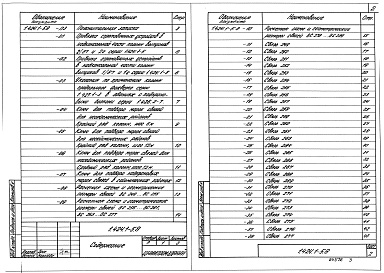

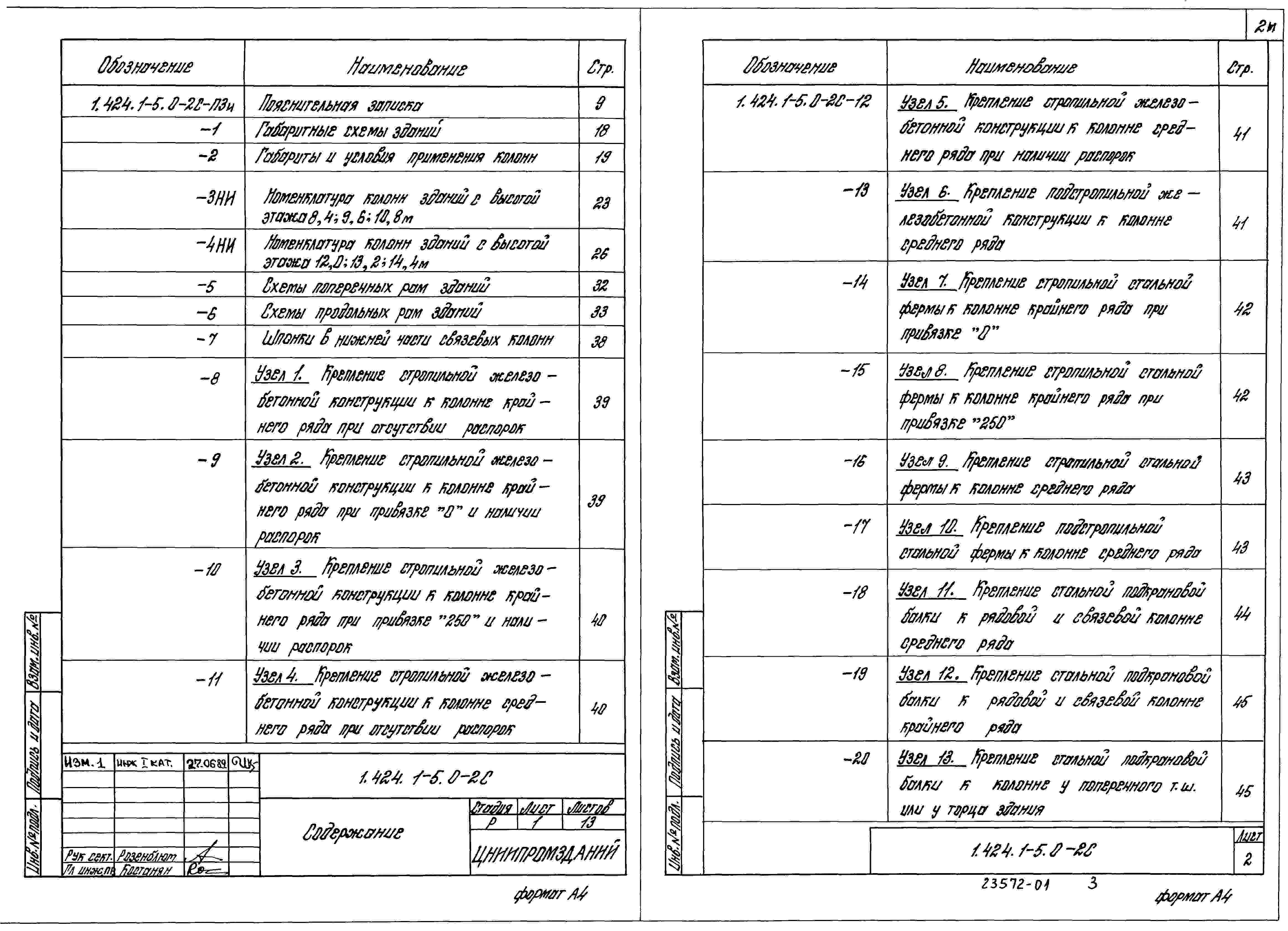

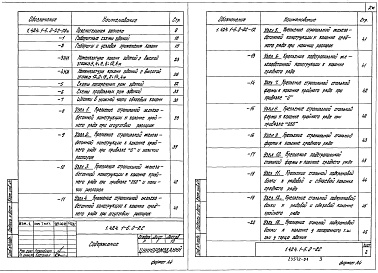

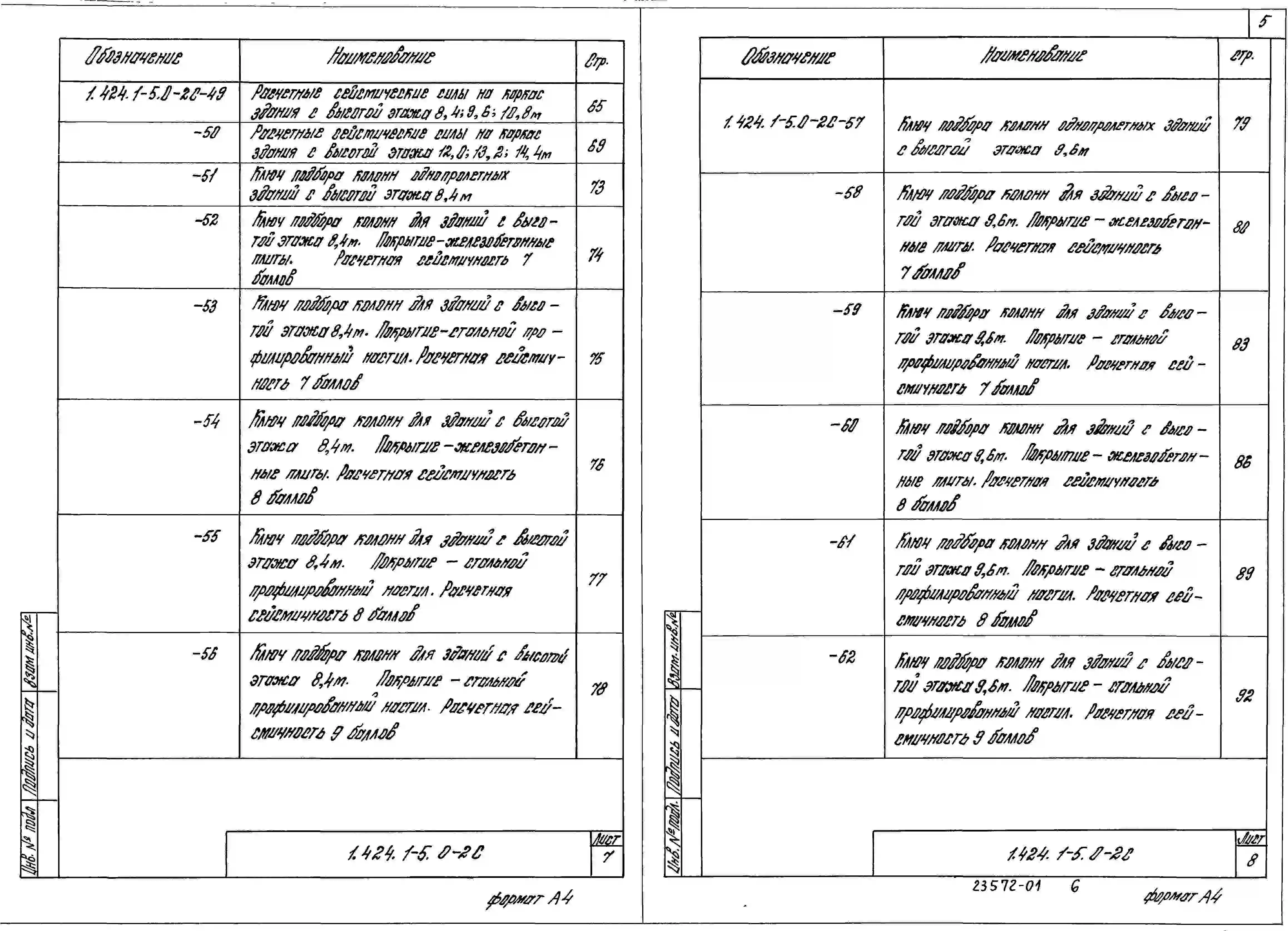

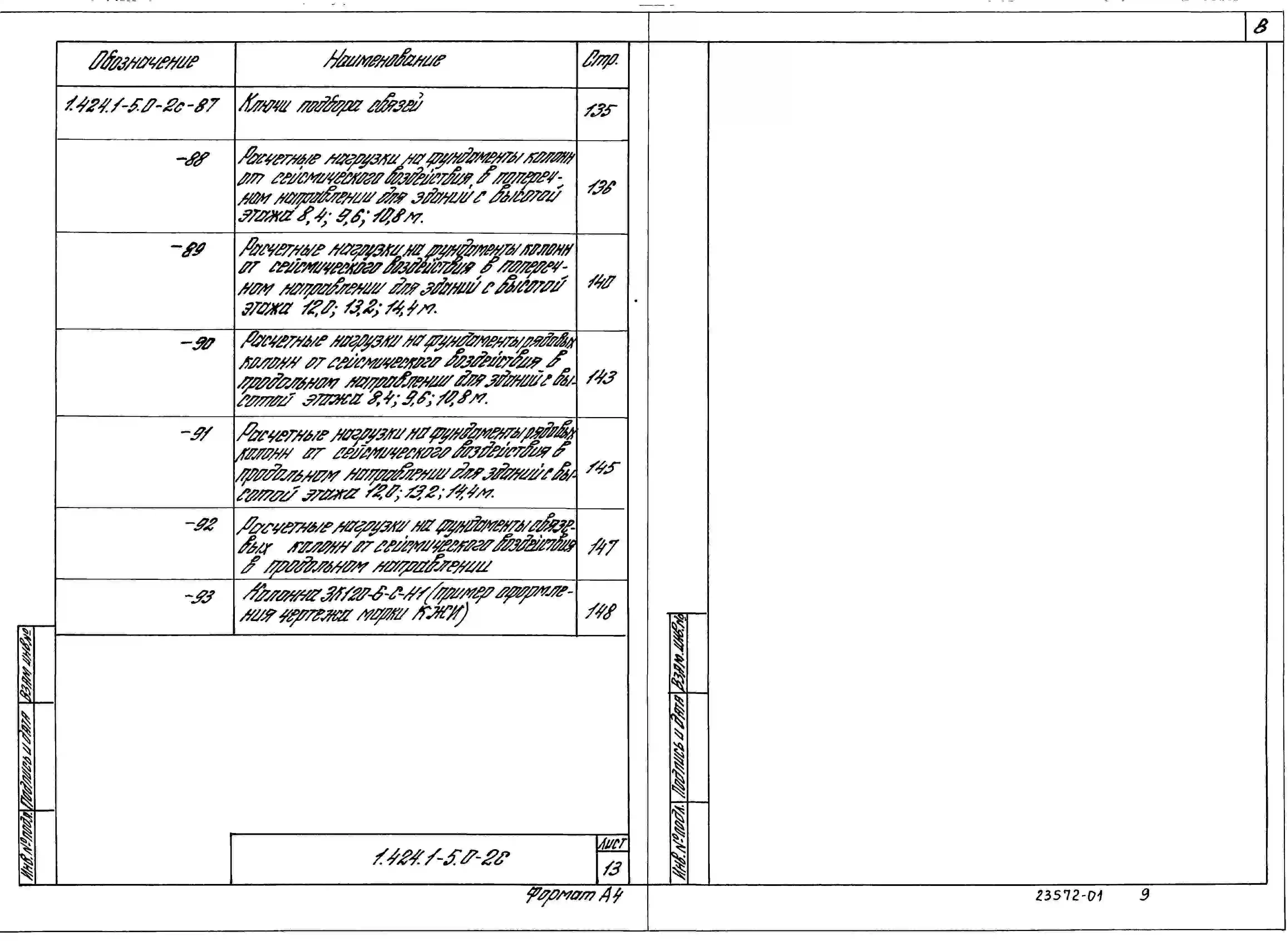

Выпуск 0-2

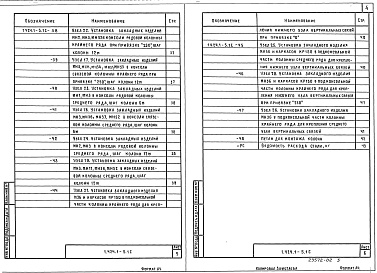

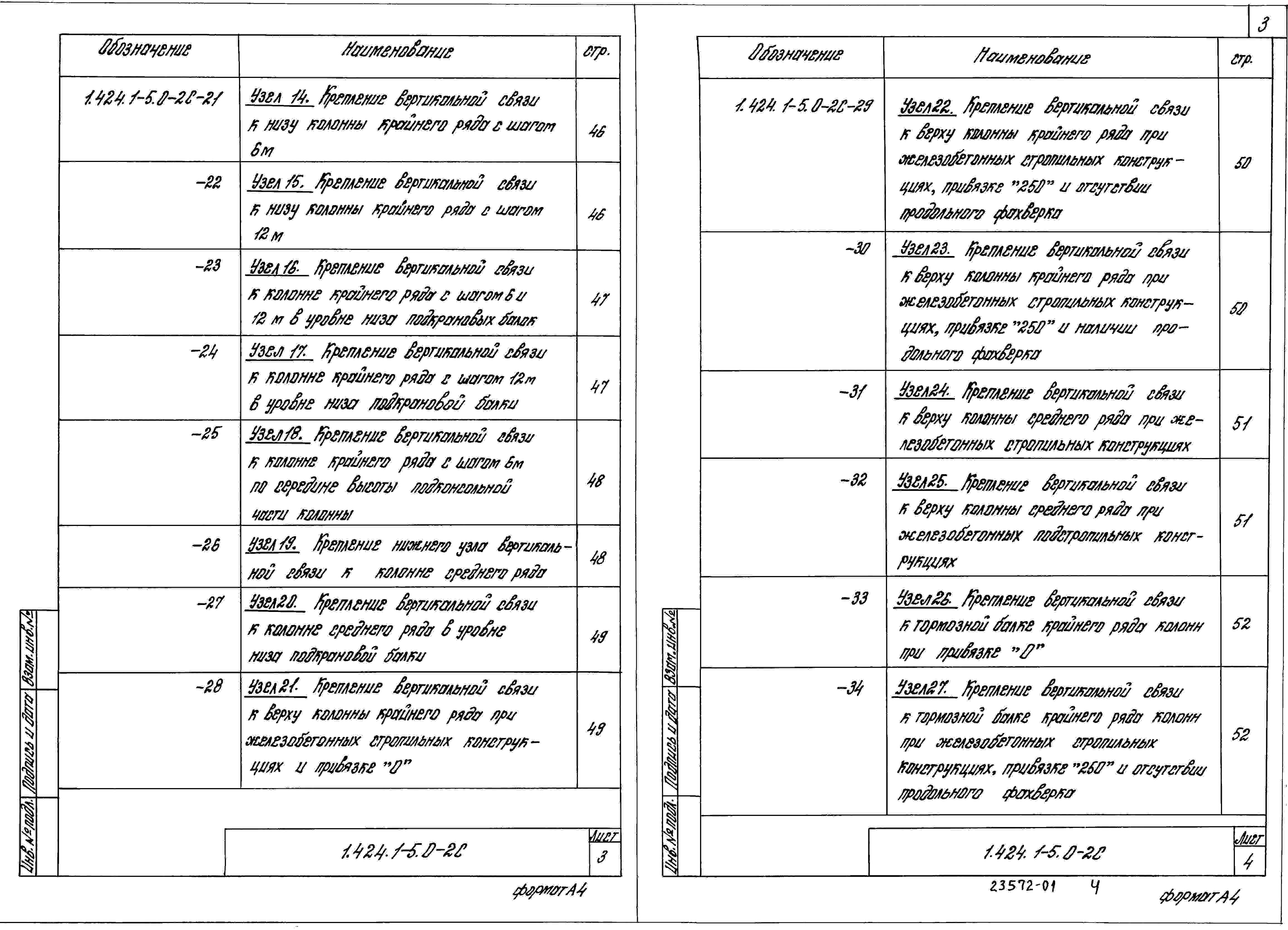

с Материалы для проектирования зданий с расчетной сейсмичностью 7, 8, 9 баллов
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
7 картинка альбома:     Alt для картинки:
Выпуск 0-3
Колонны для зданий высотой 9,0; 10,2; 11,4; 12,6 и 13,8 м. Указания по применению
Новое название альбома:

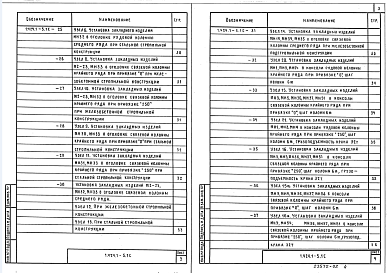

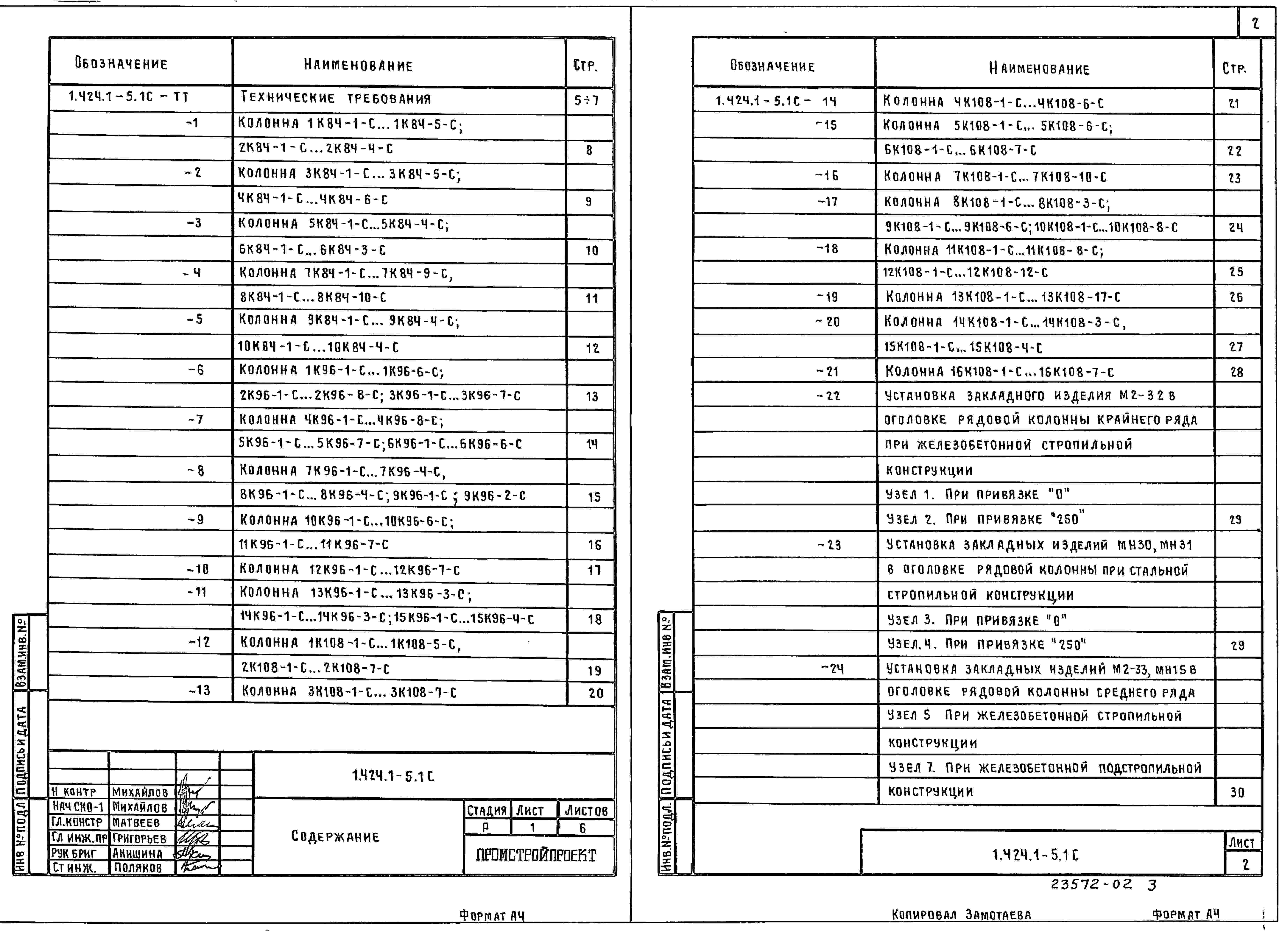

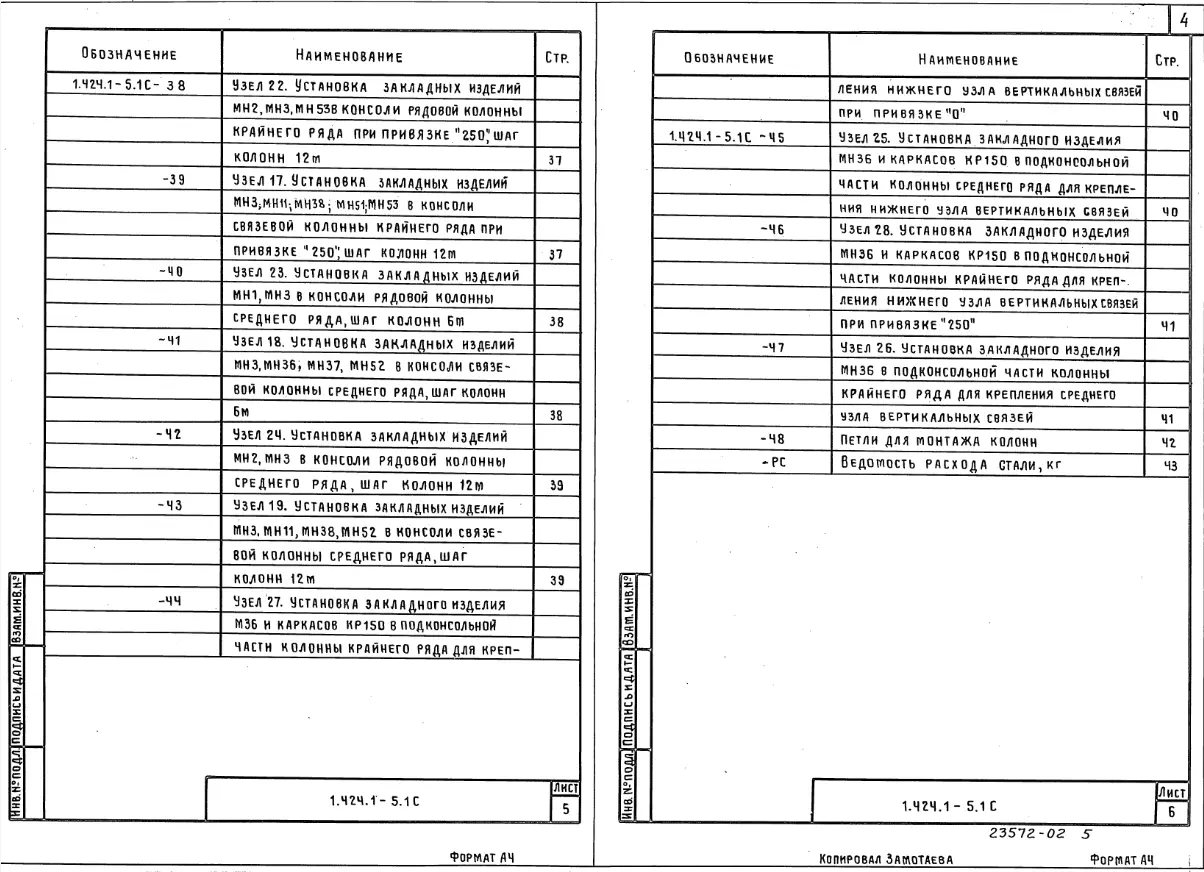

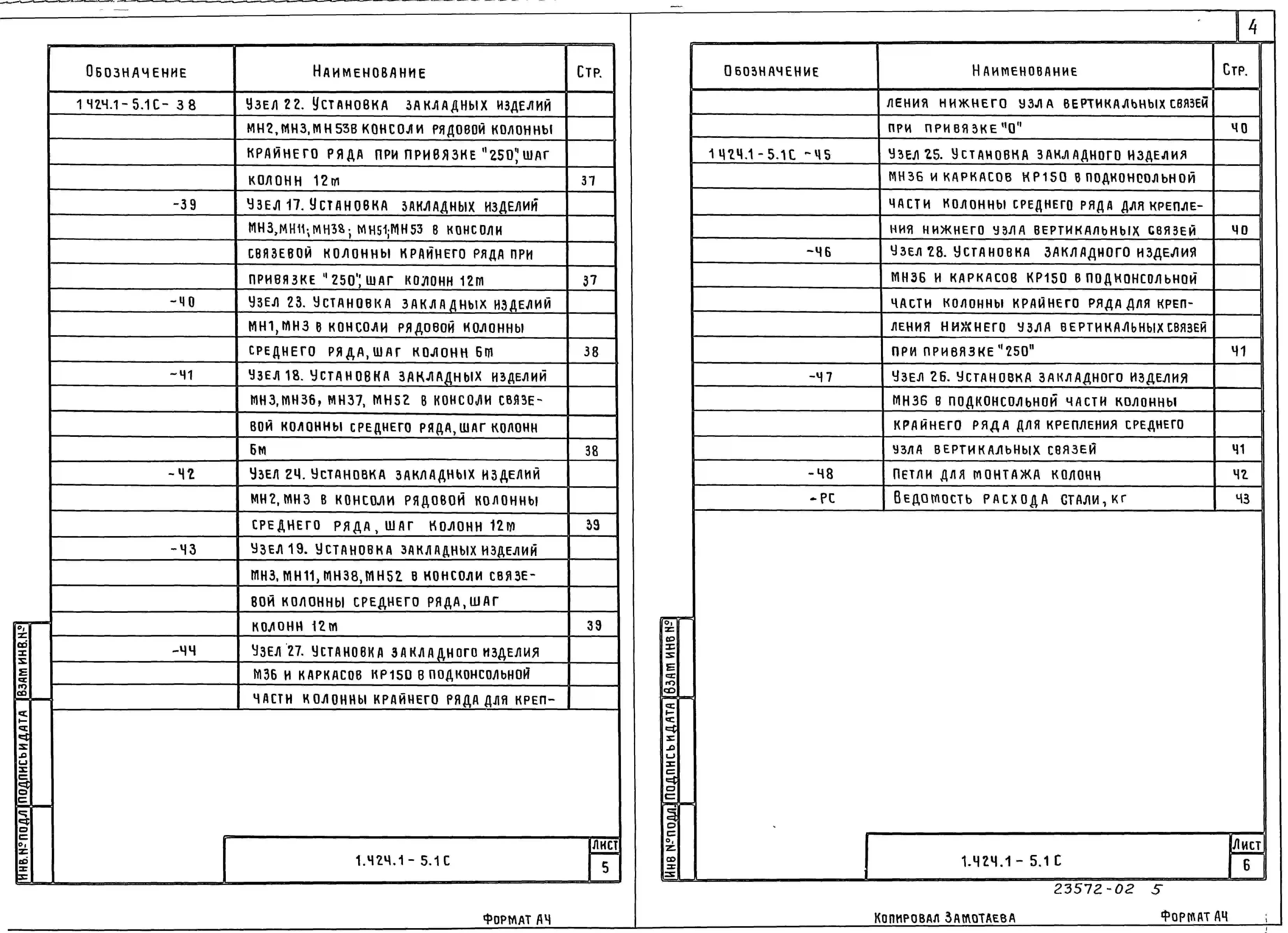

Выпуск 1

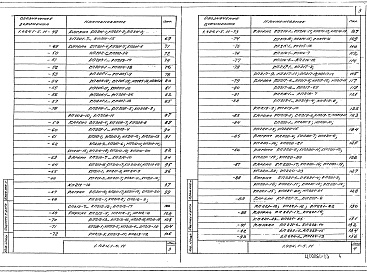

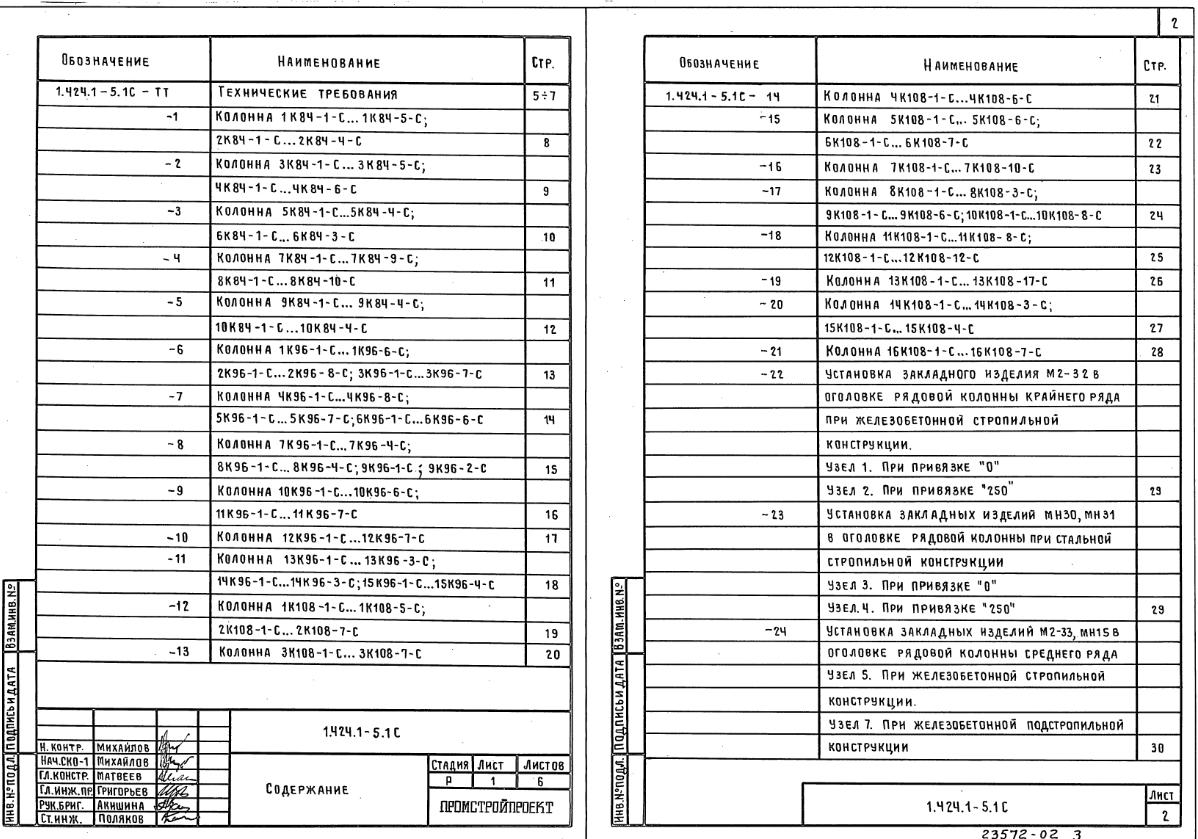

с Колонны для зданий высотой 8,4; 9,6 и 10,8 м с расчетной сейсмичностью 7, 8, 9 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Выпуск 1
Колонны для зданий высотой 8,4; 9,6 и 10,8 м. Рабочие чертежи
Новое название альбома:

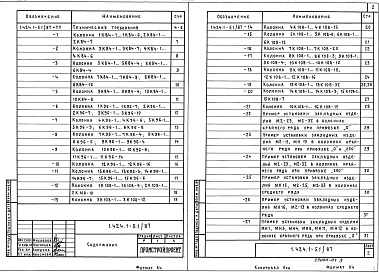

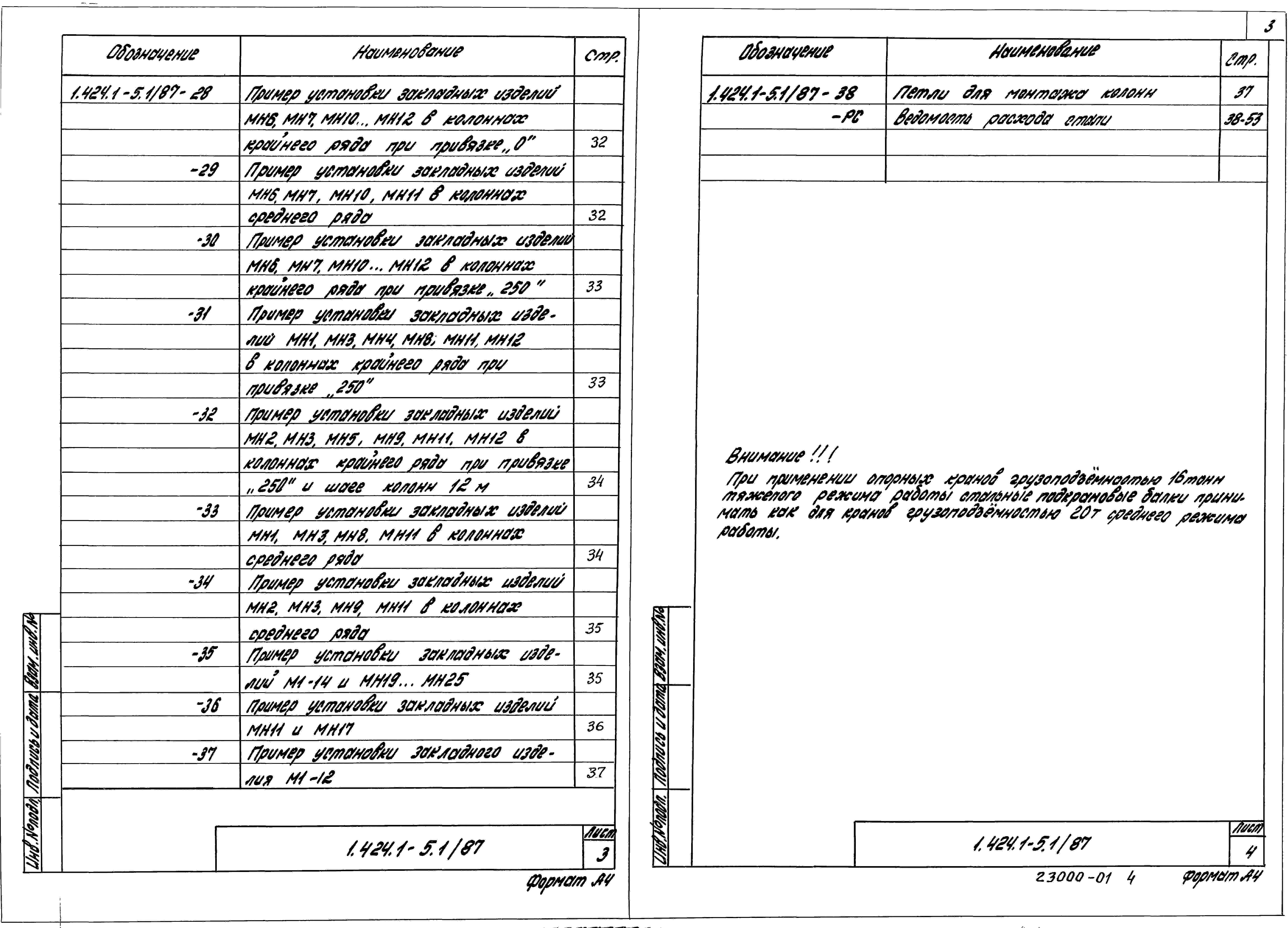

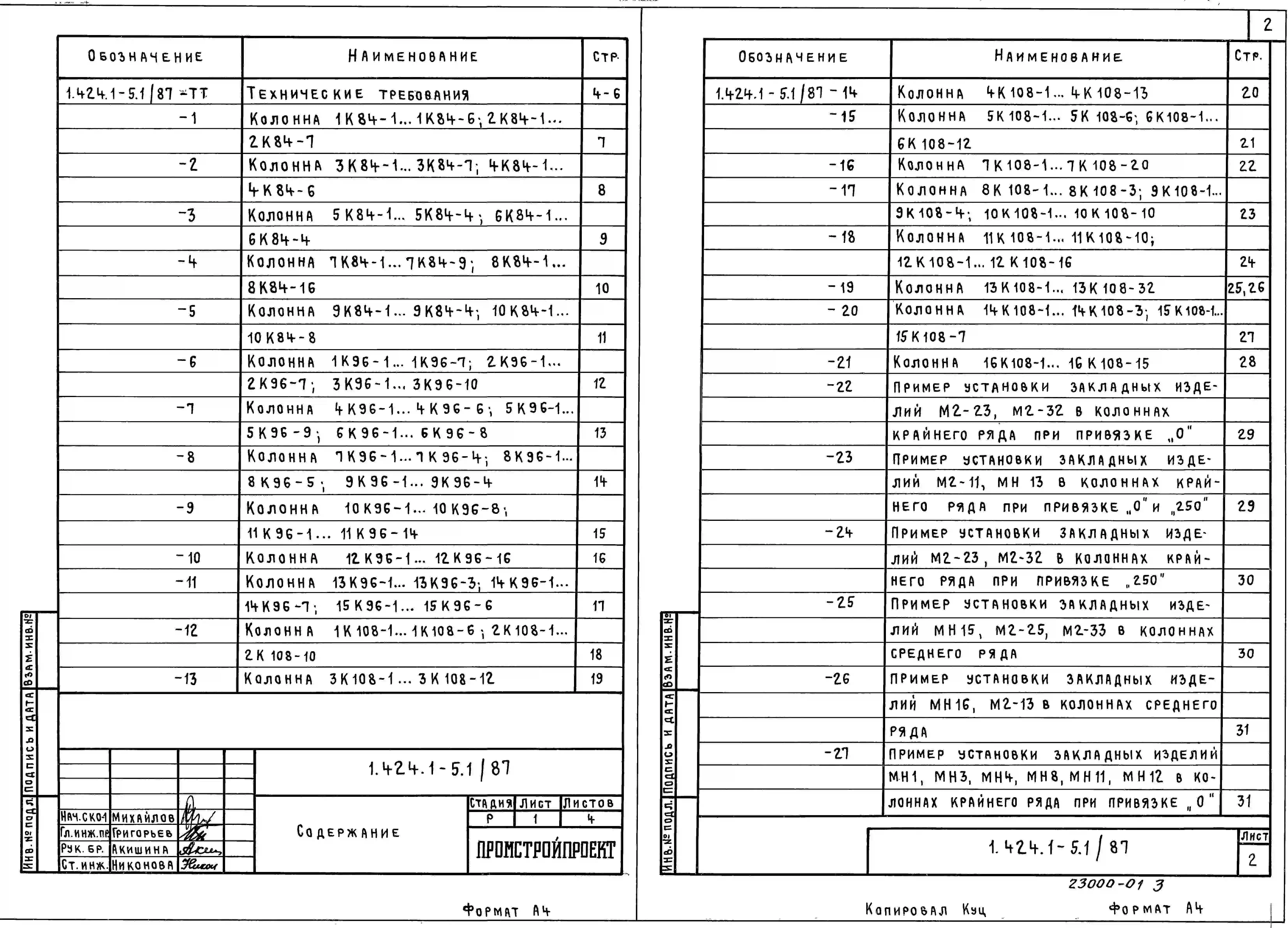

Выпуск 1.87

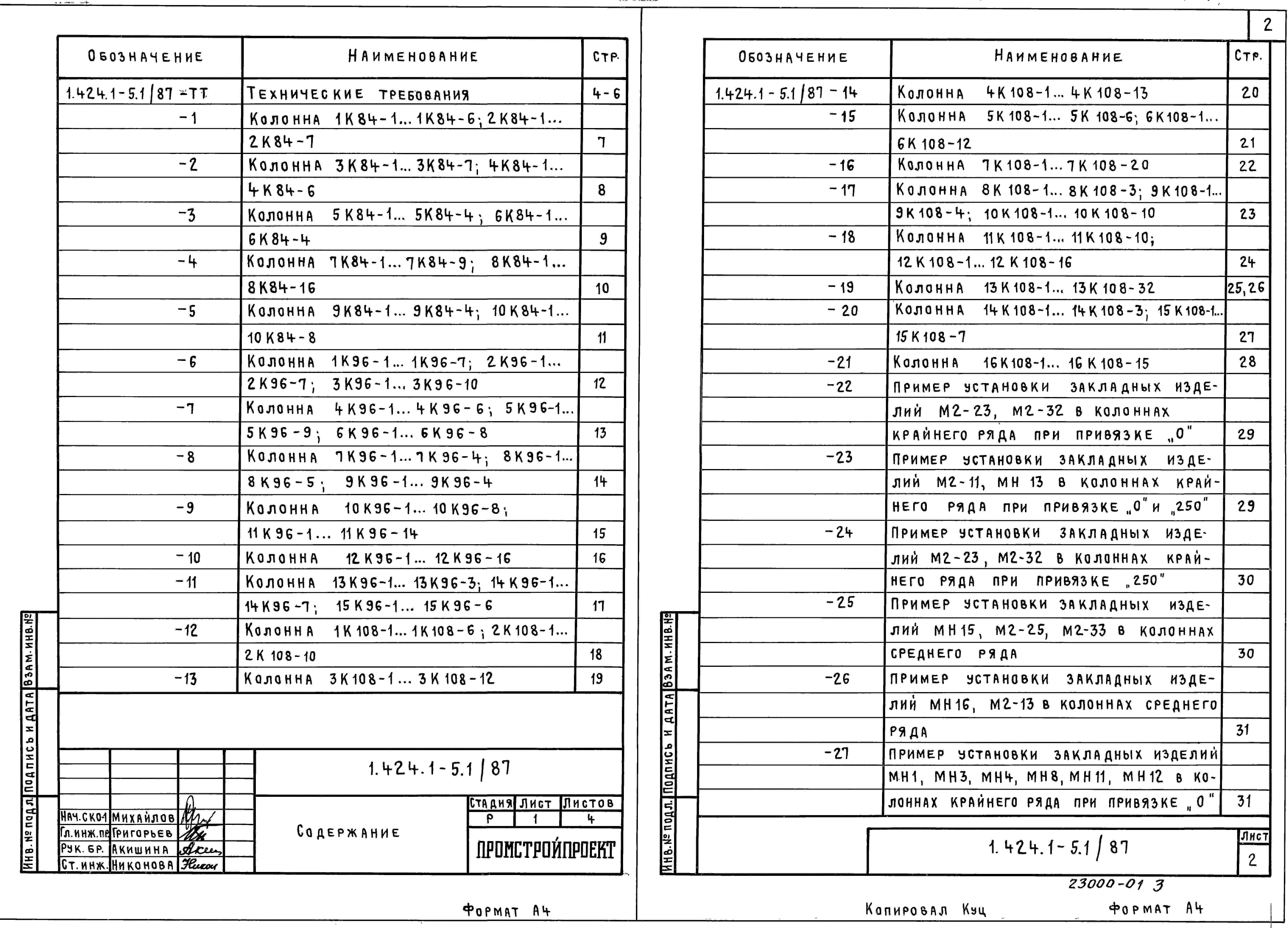

Колонны для зданий высотой 8,4; 9,6 и 10,8 м. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Выпуск 10
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

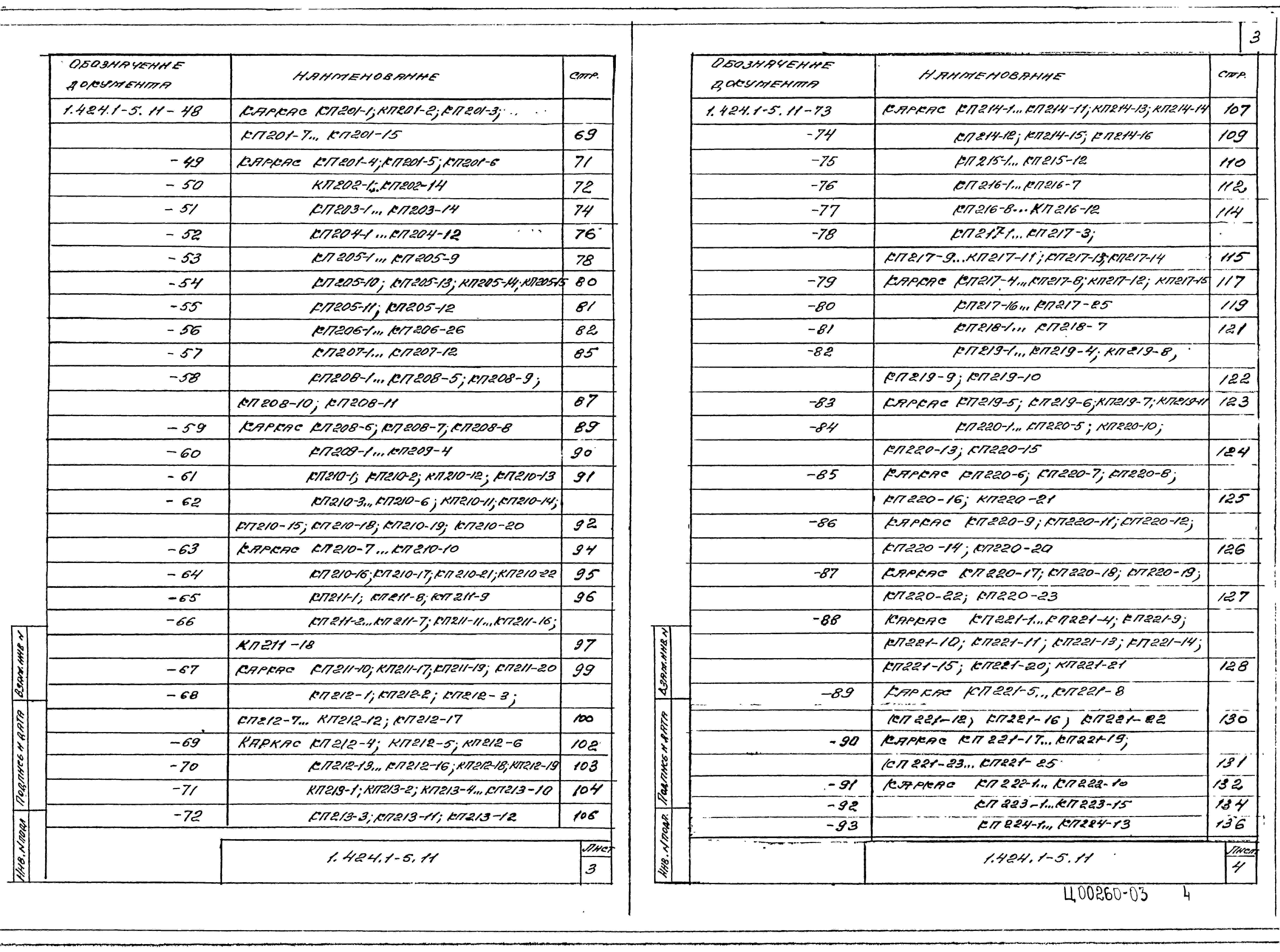

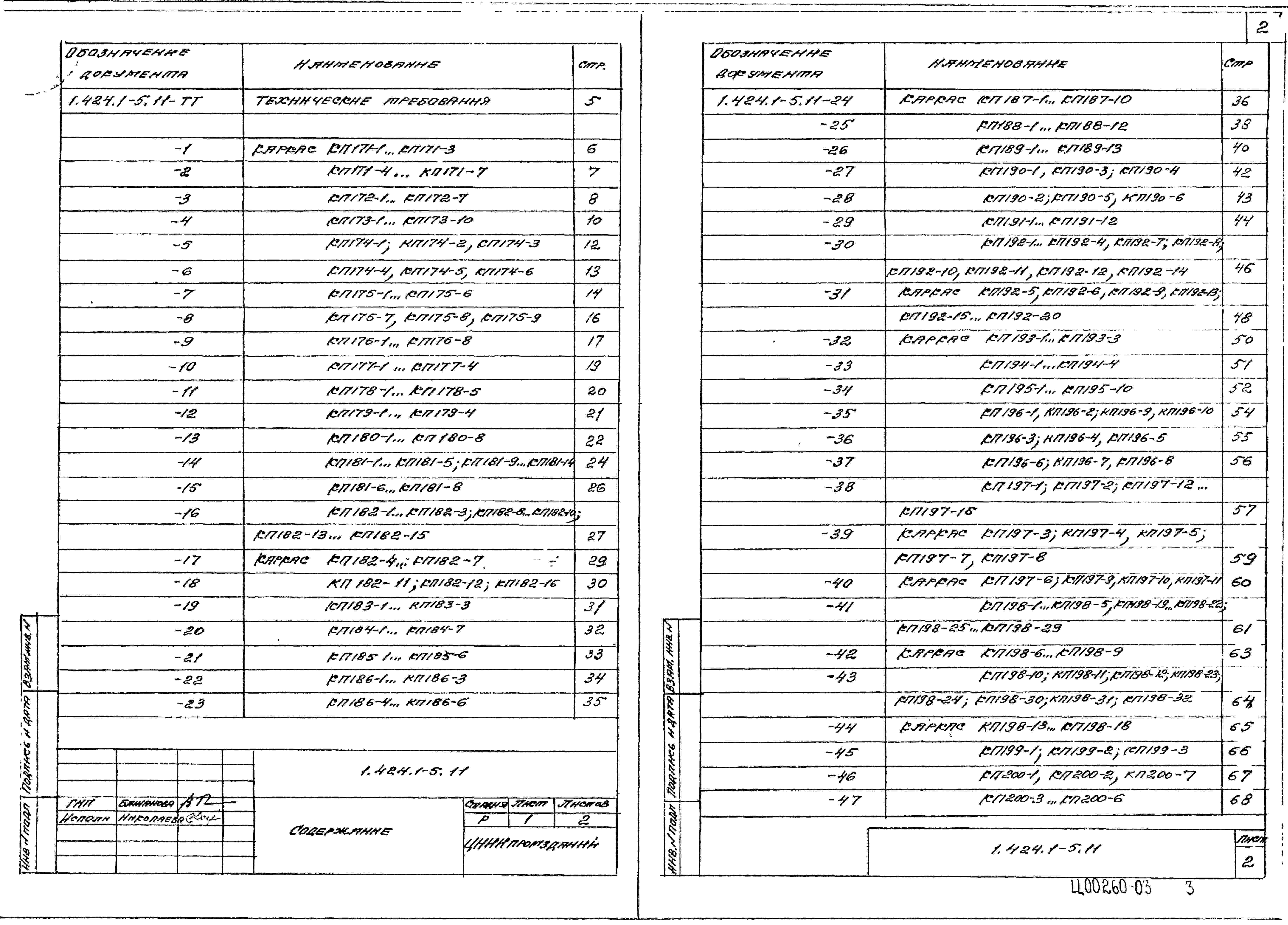

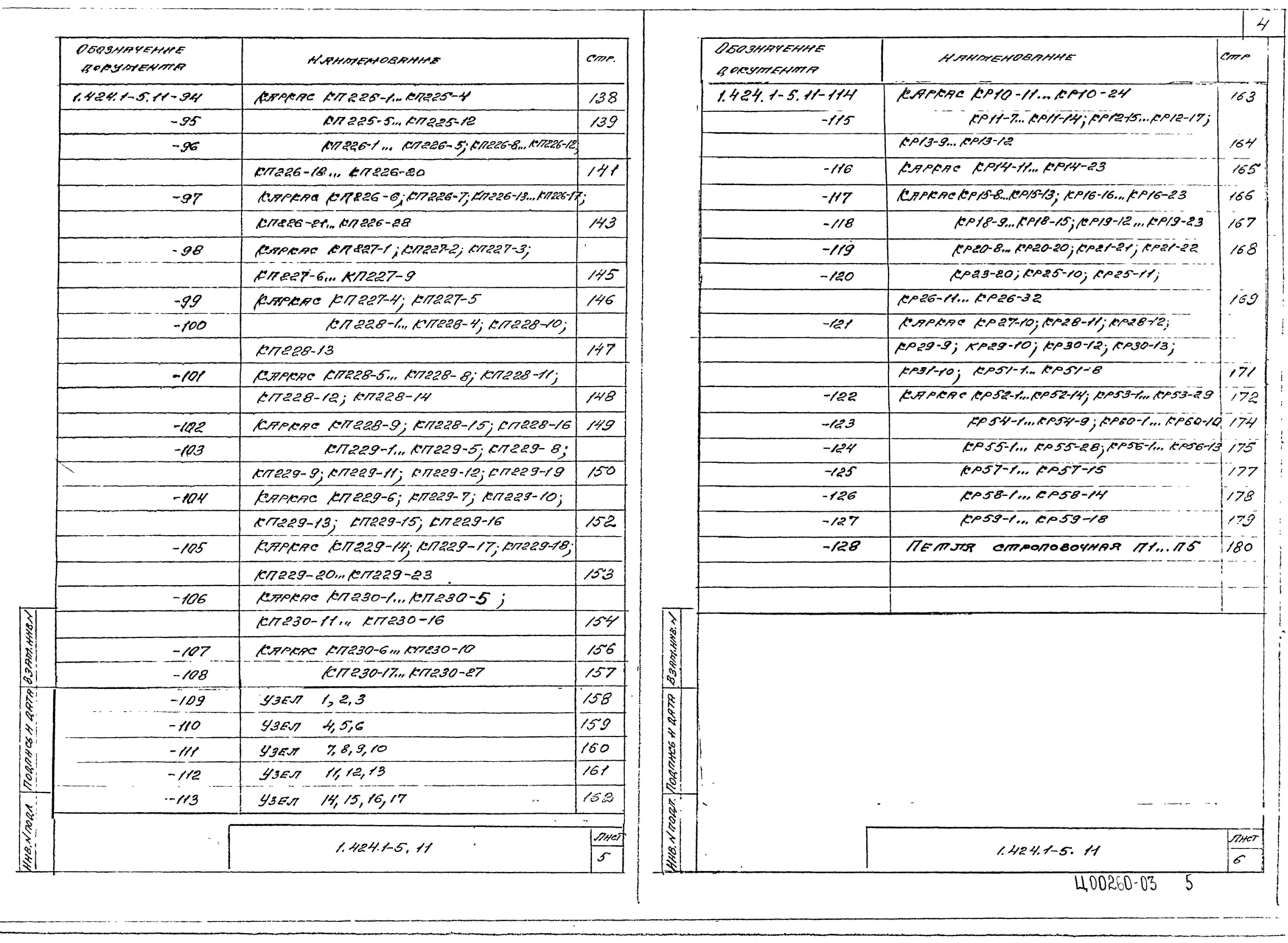

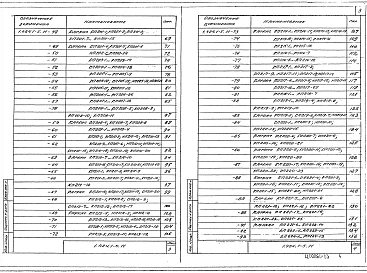

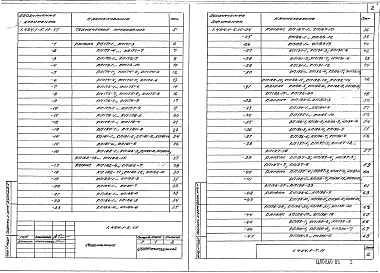

Выпуск 11
Колонны для зданий высотой 9,0; 10,2; 11,4; 12,6 и 13,8м. Изделия арматурные. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Выпуск 2
Колонны для зданий высотой 12,0; 13,2 и 14.4 м. Рабочие чертежи
Новое название альбома:

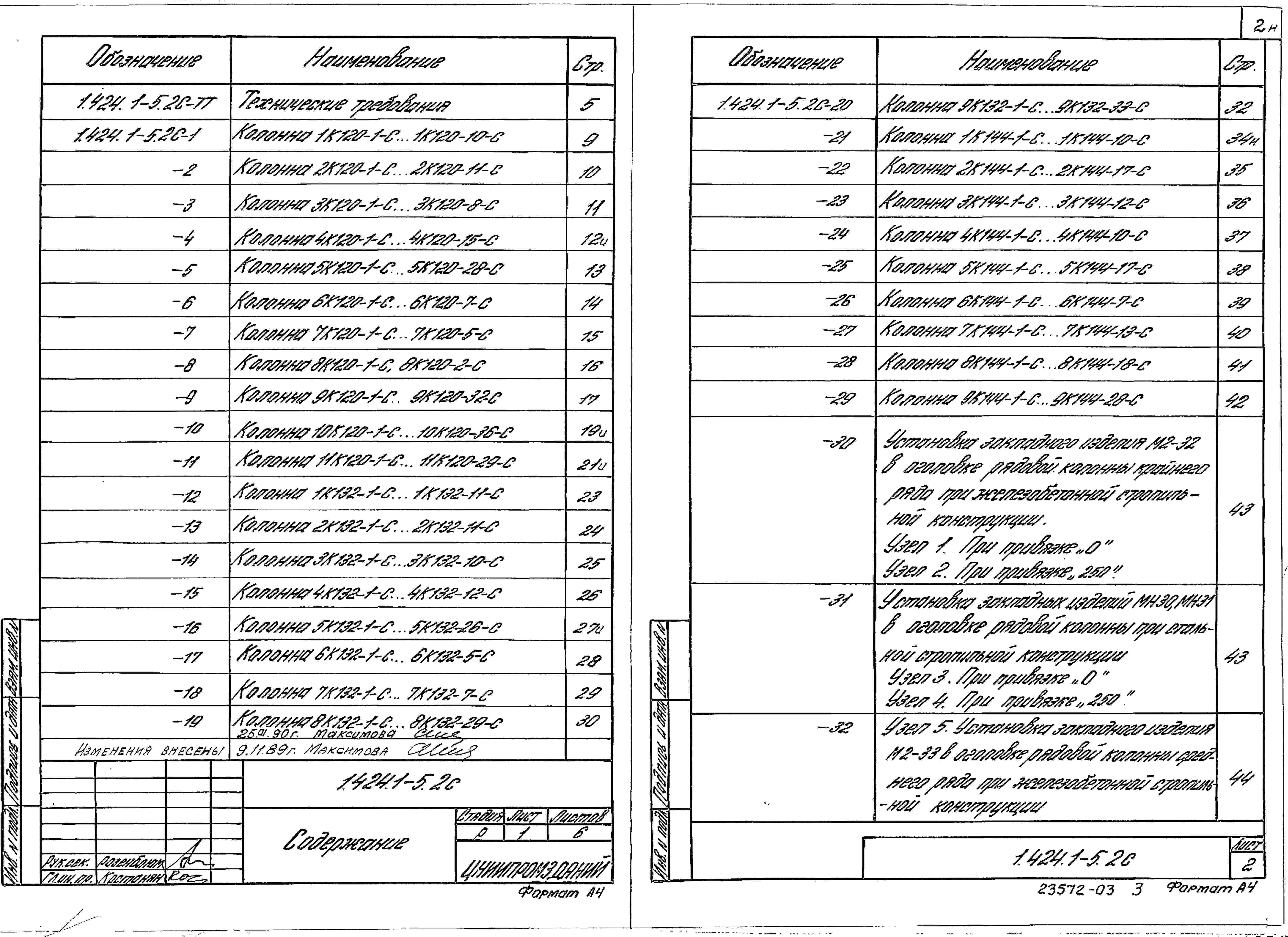

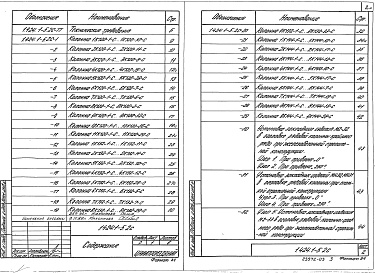

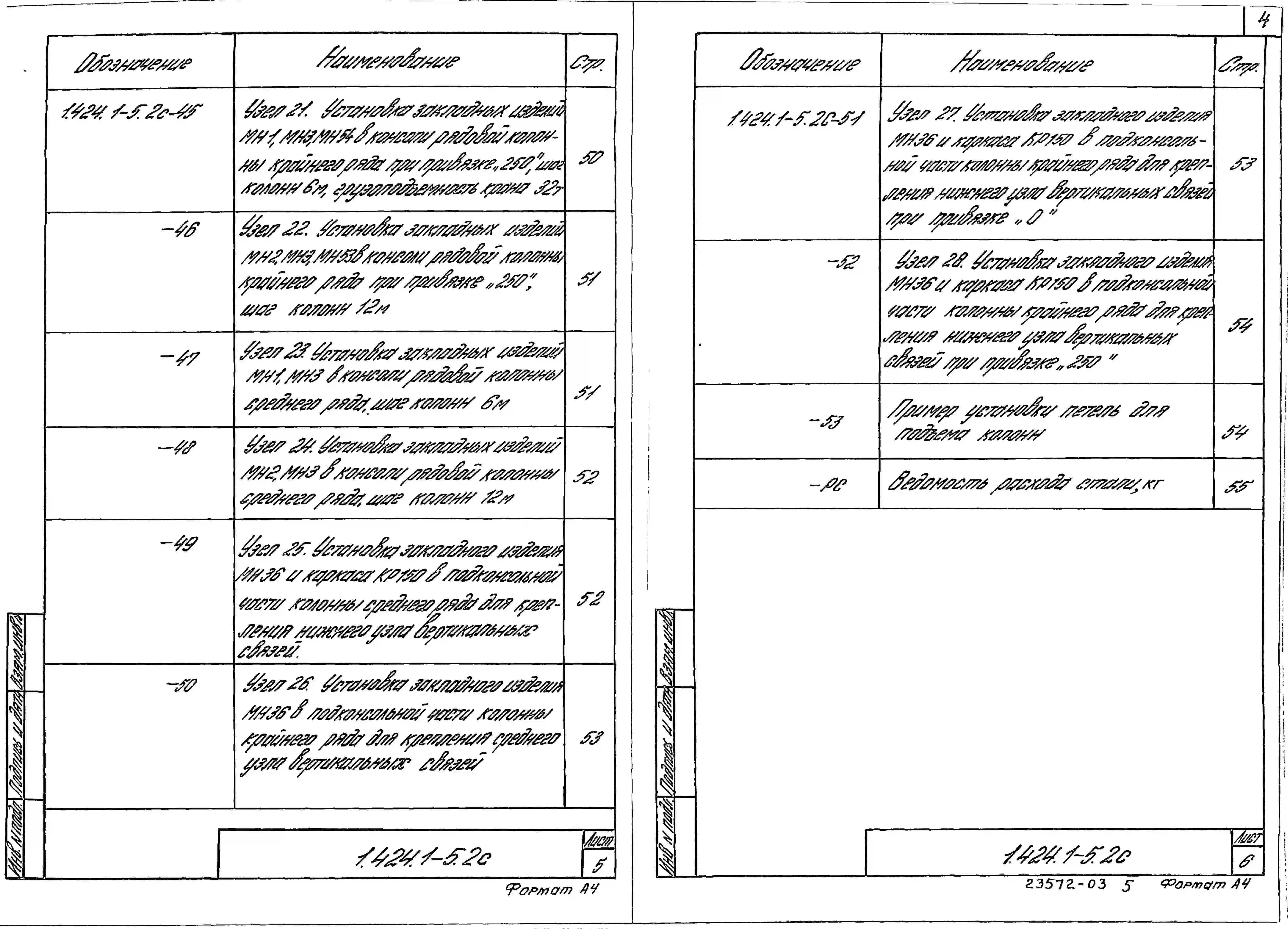

Выпуск 2
с Колонны для зданий высотой 12,0; 13,2 и 14,4 м с расчетной сейсмичностью 7, 8, 9 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

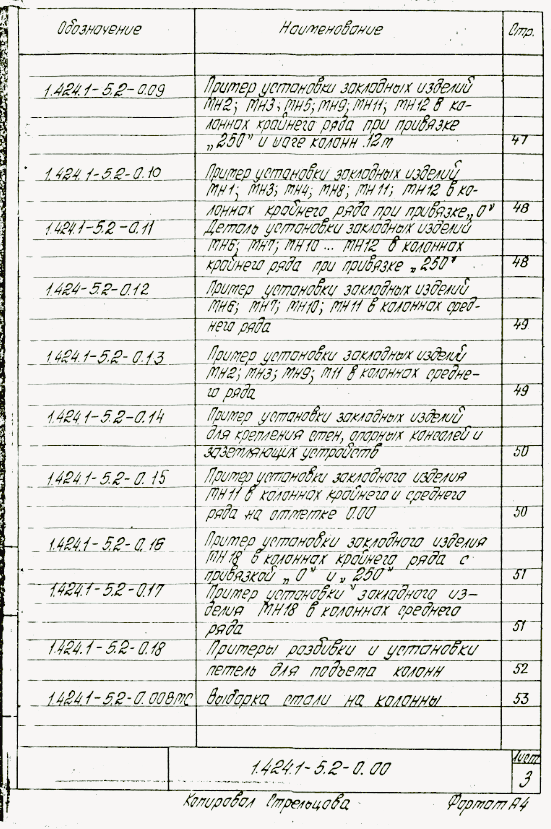

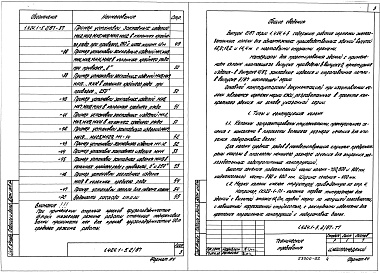

Выпуск 2.87
Колонны для зданий высотой 12,0; 13,2 и 14,4 м. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

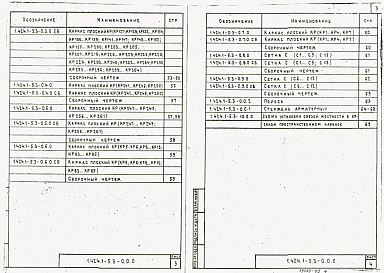

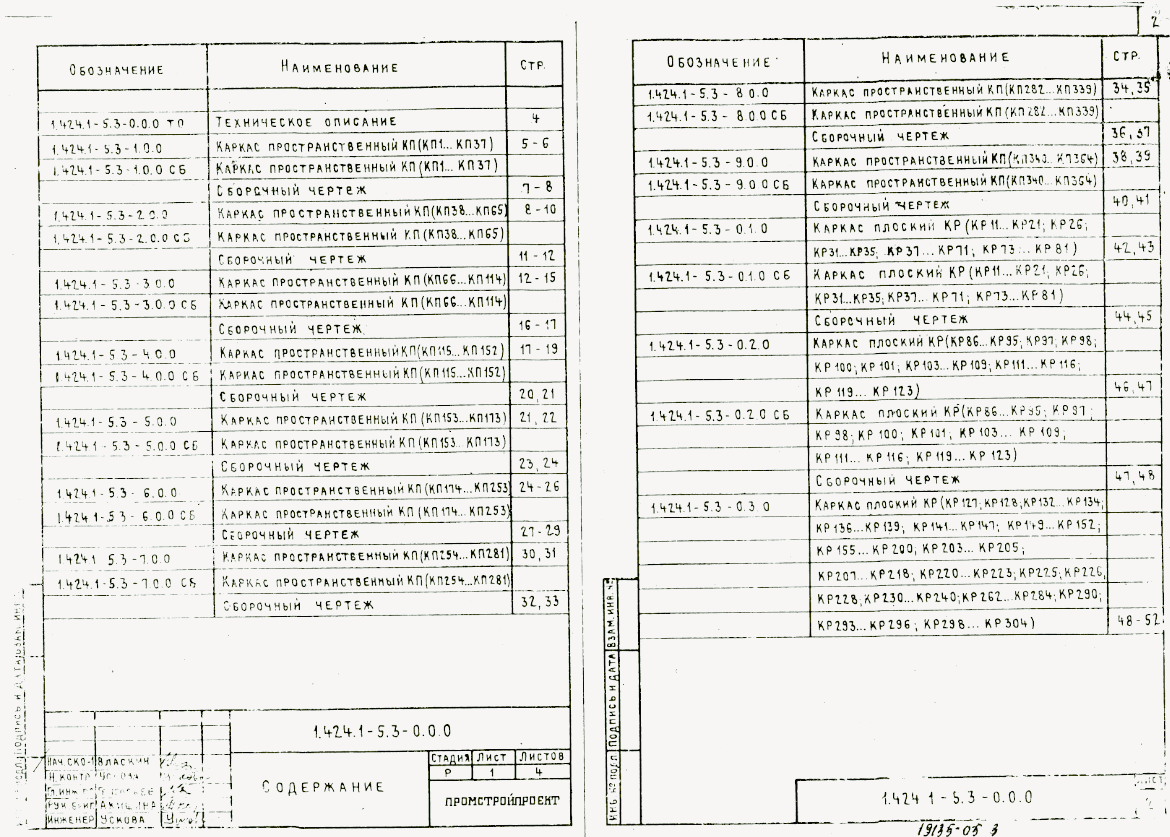

Выпуск 3
Арматурные изделия колонн для зданий высотой 8,4; 9,6 и 10,8 м Рабочие чертежи
Новое название альбома:

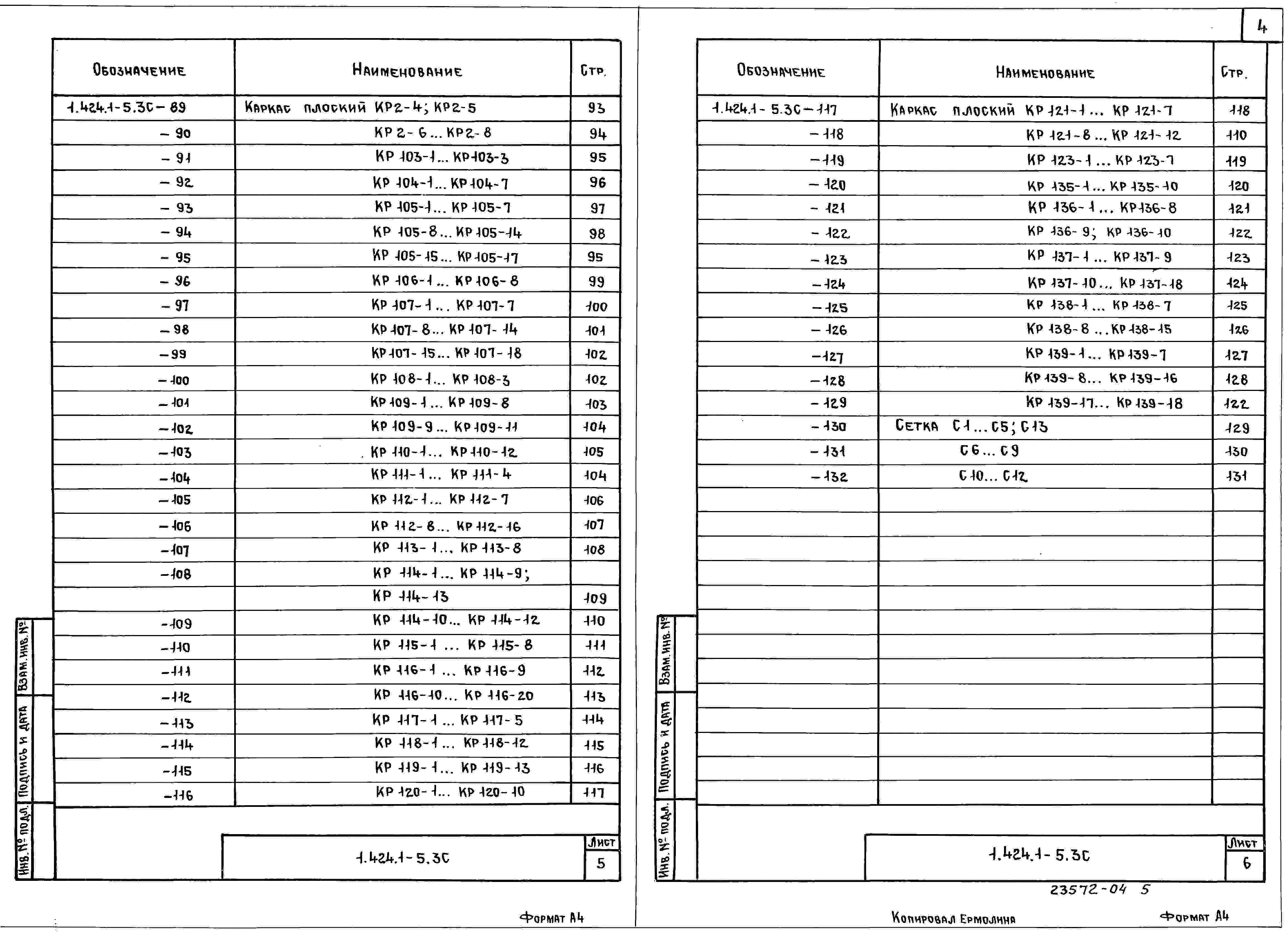

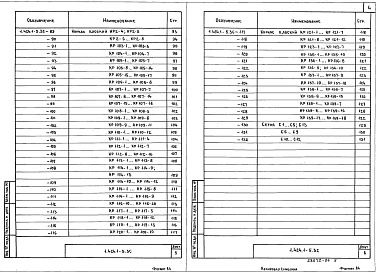

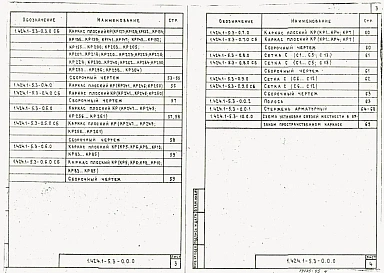

Выпуск 3

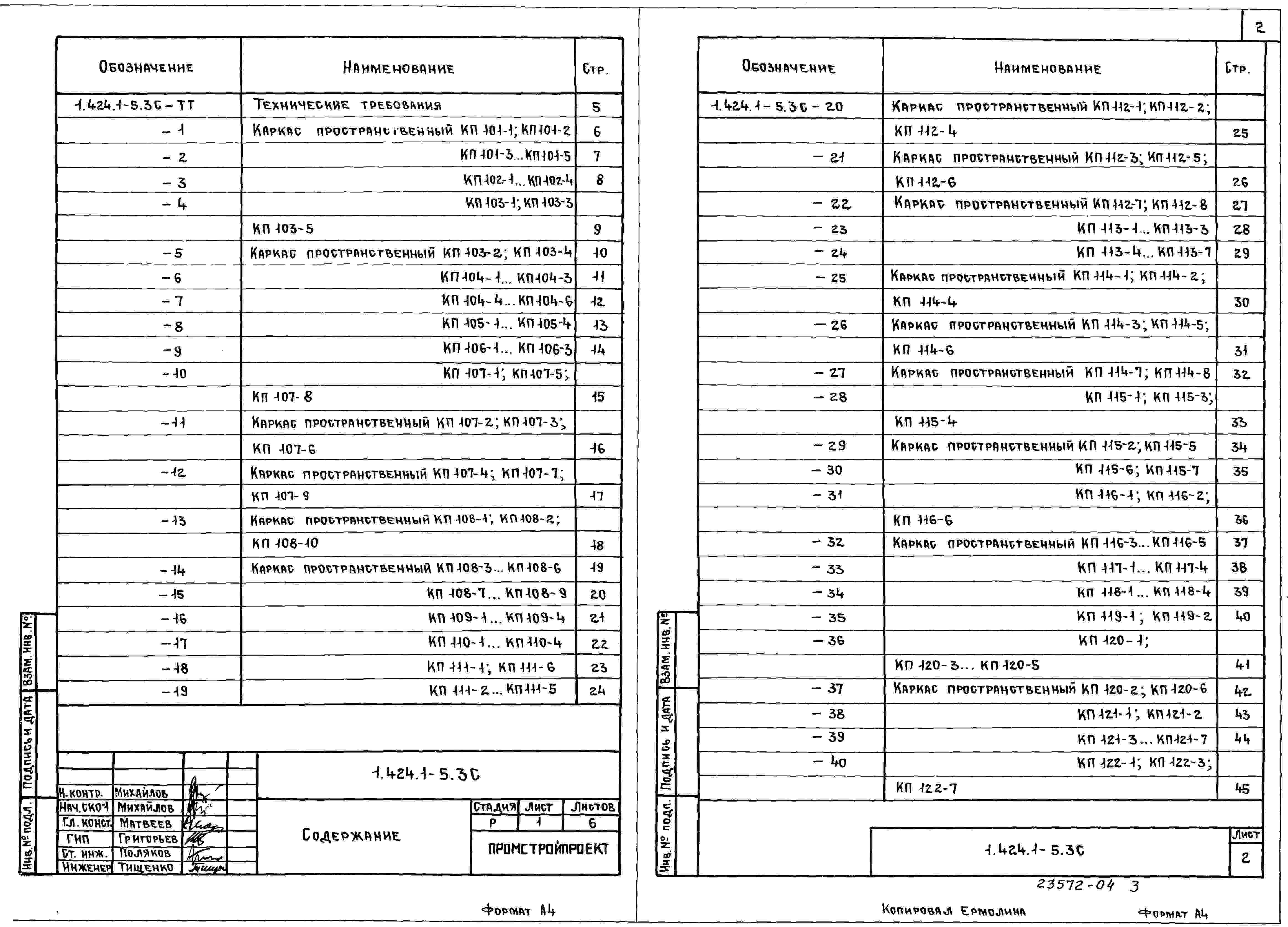

с Арматурные изделия колонн для зданий высотой 8,4; 9,6 и 10,8 м с расчетной сейсмичностью 7, 8, 9 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

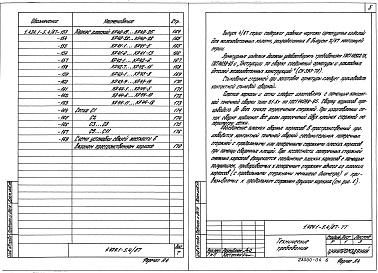

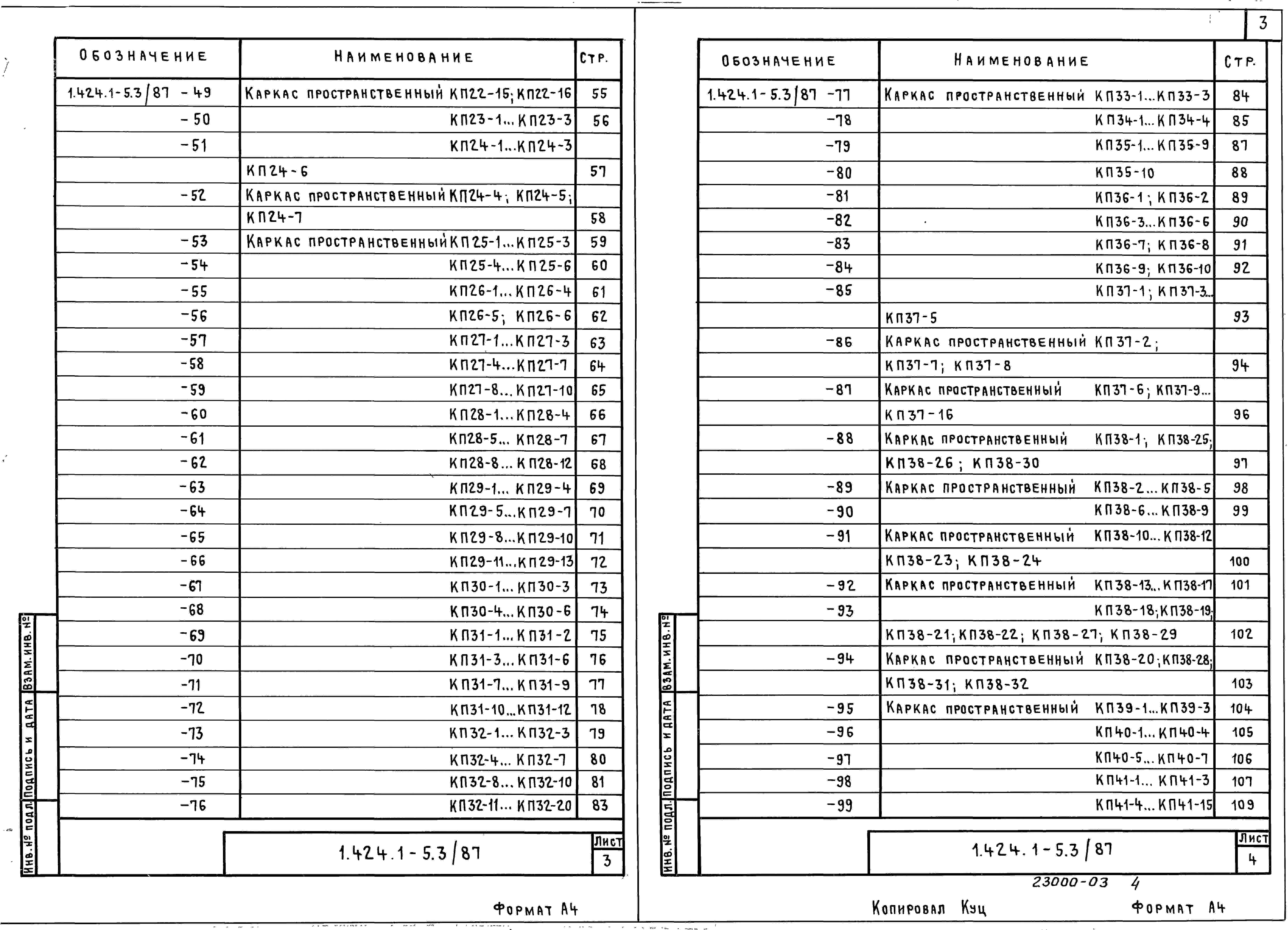

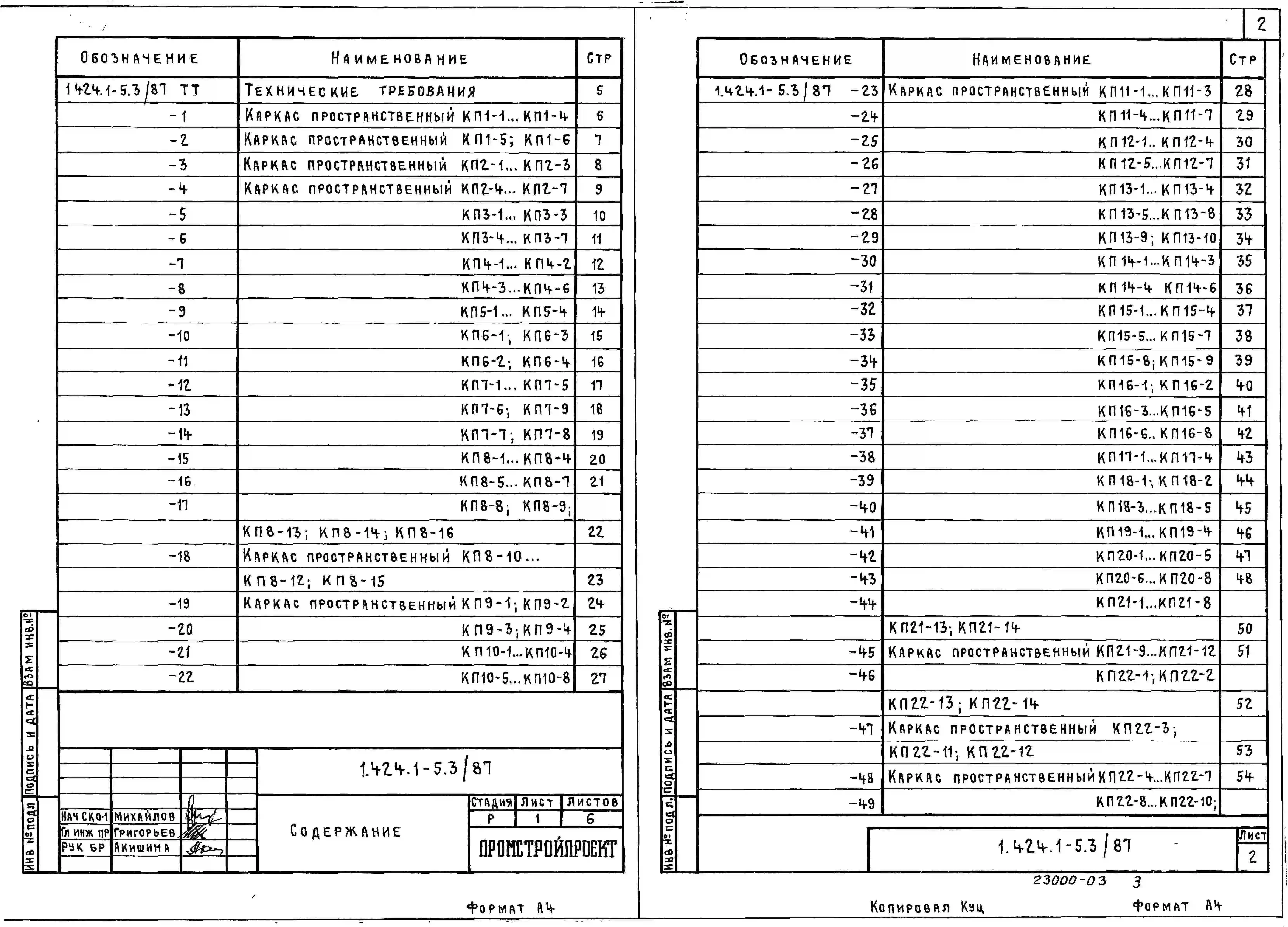

Выпуск 3.87

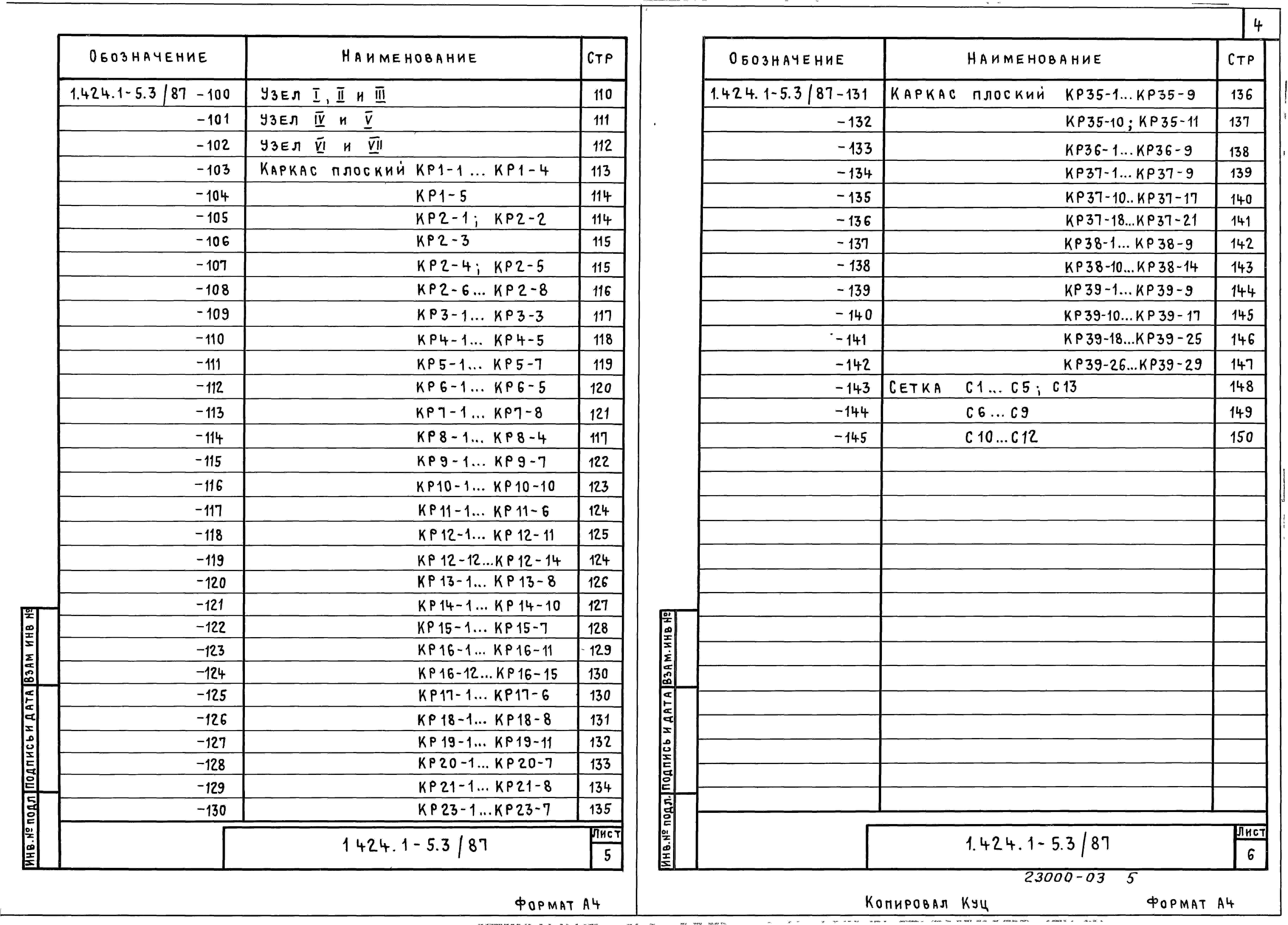

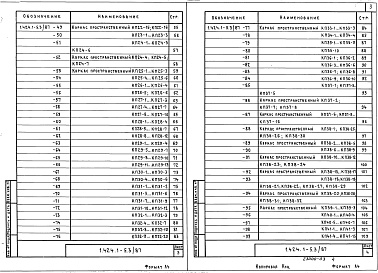

Арматурные изделия колонн для зданий высотой 8,4; 9,6 и 10,8 м. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

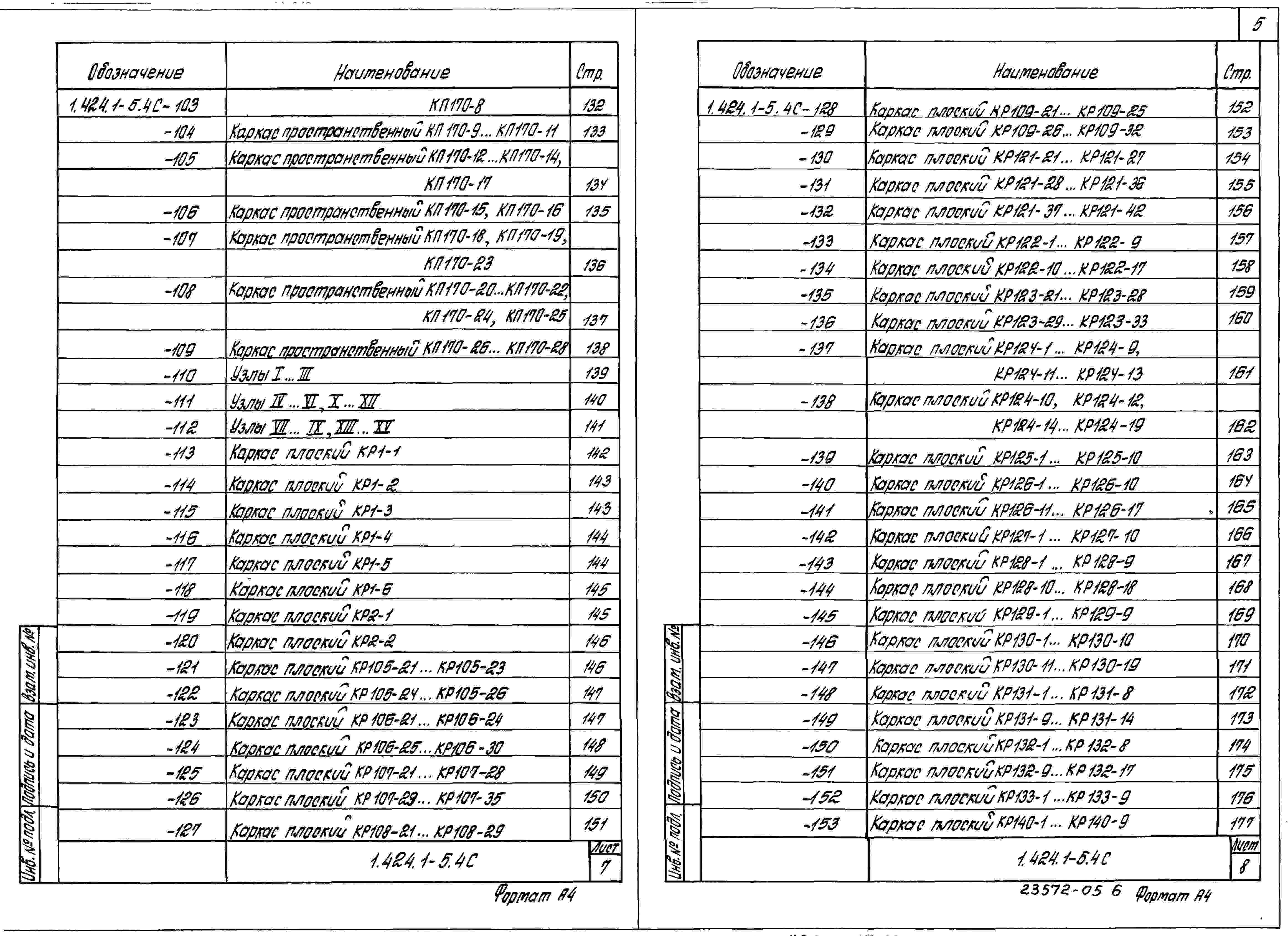

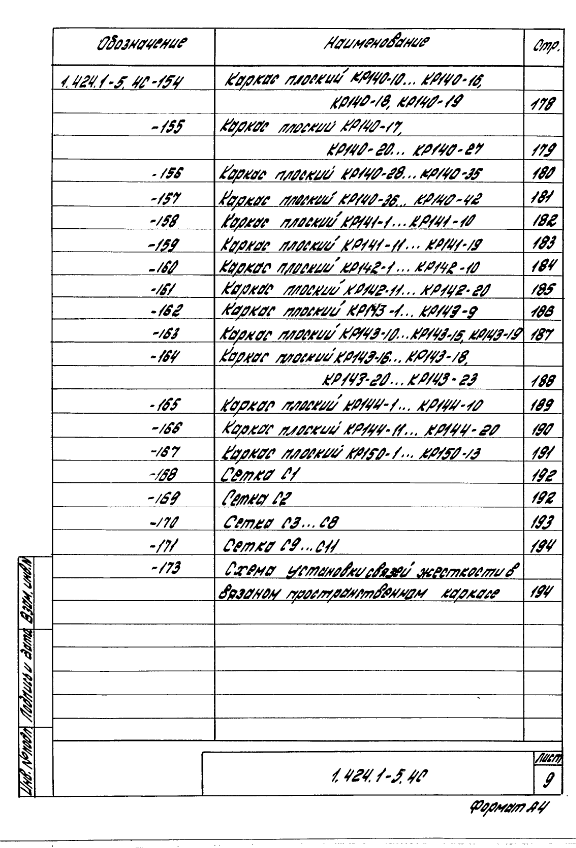

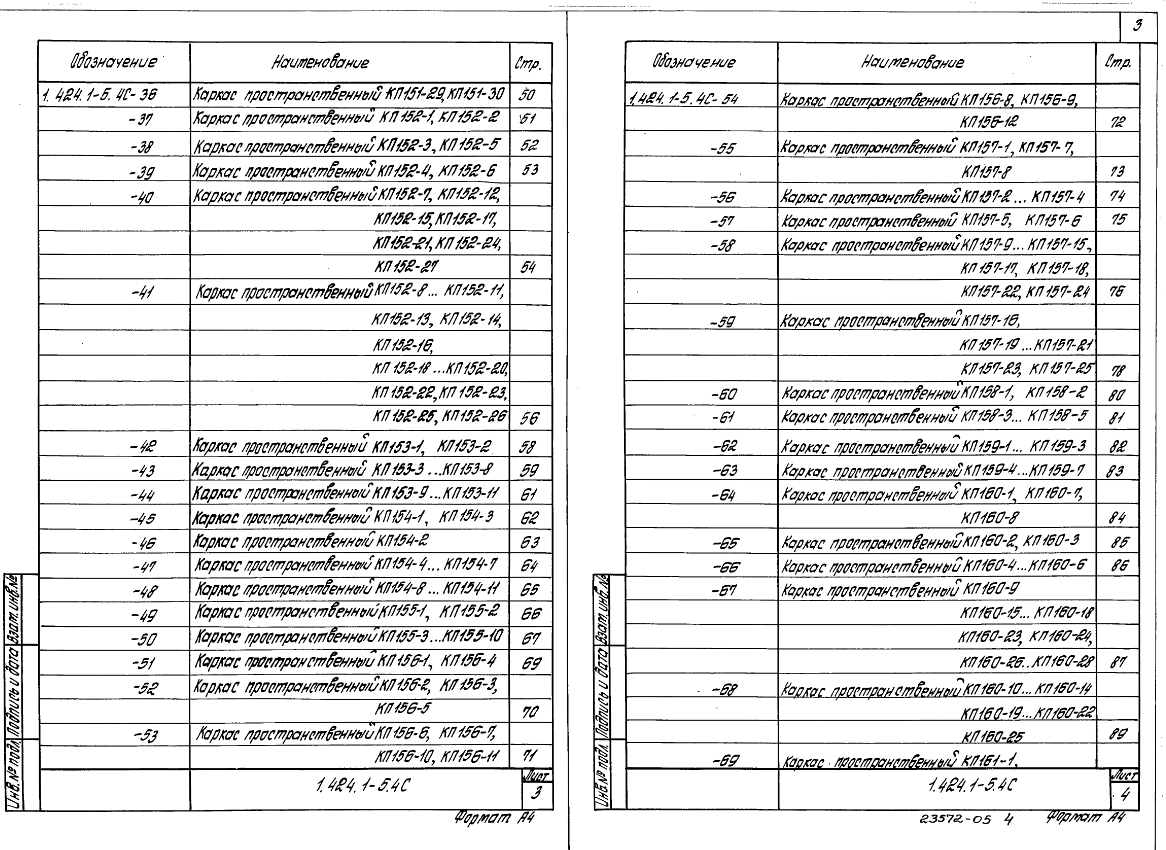

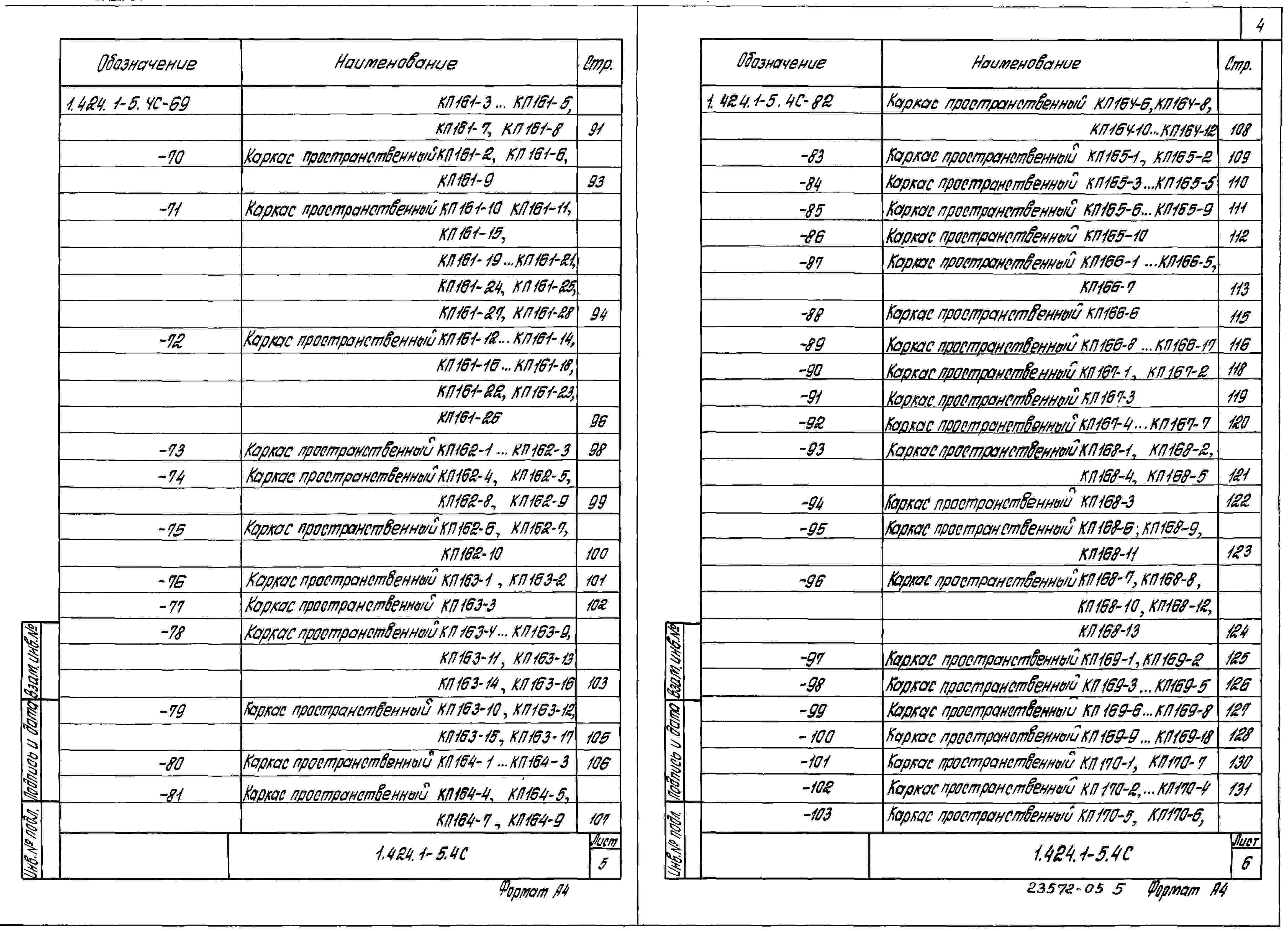

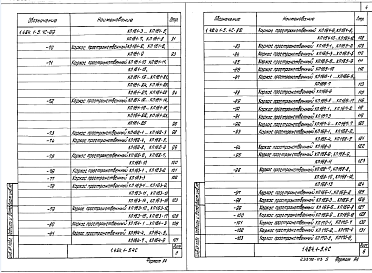

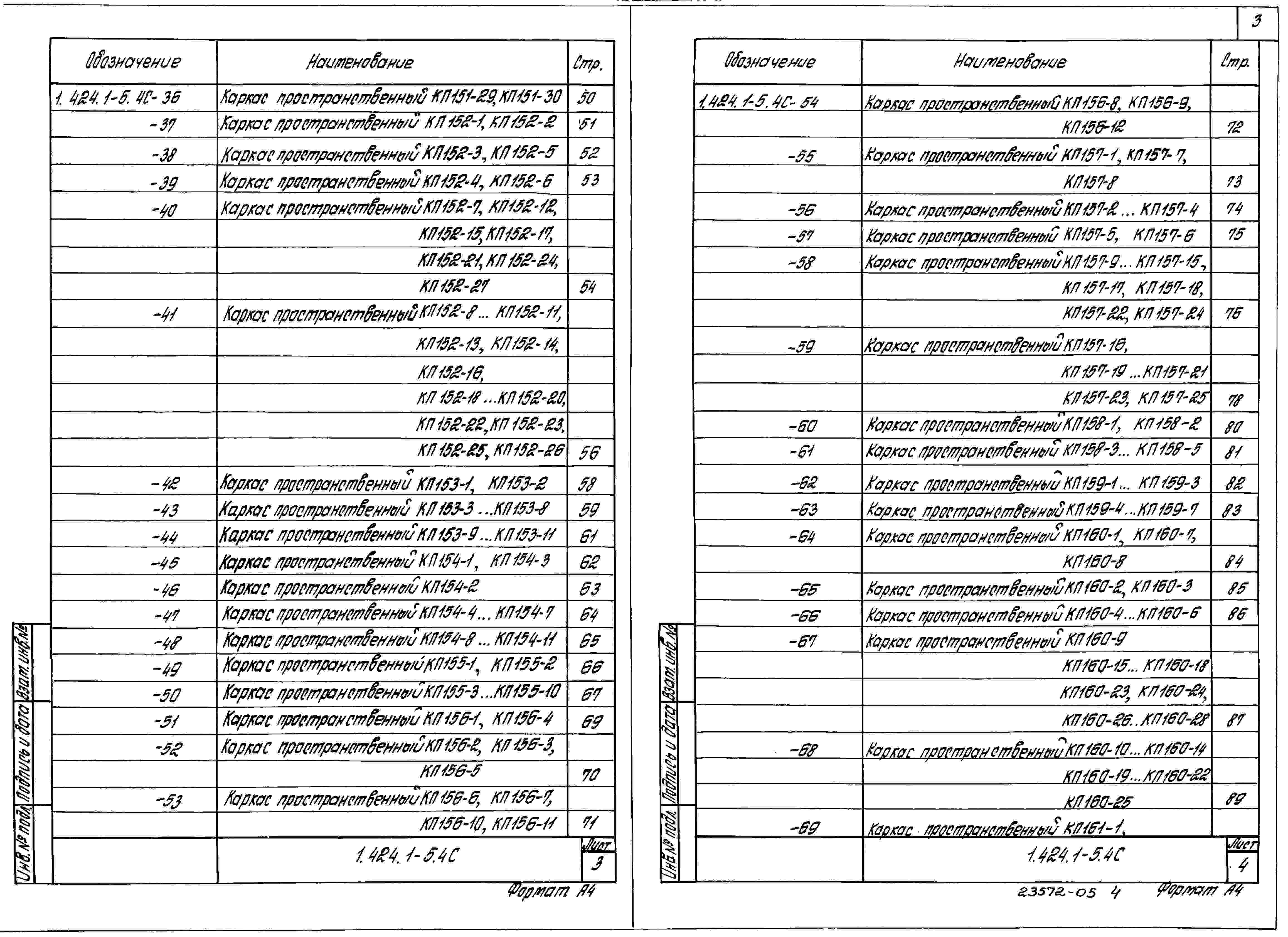

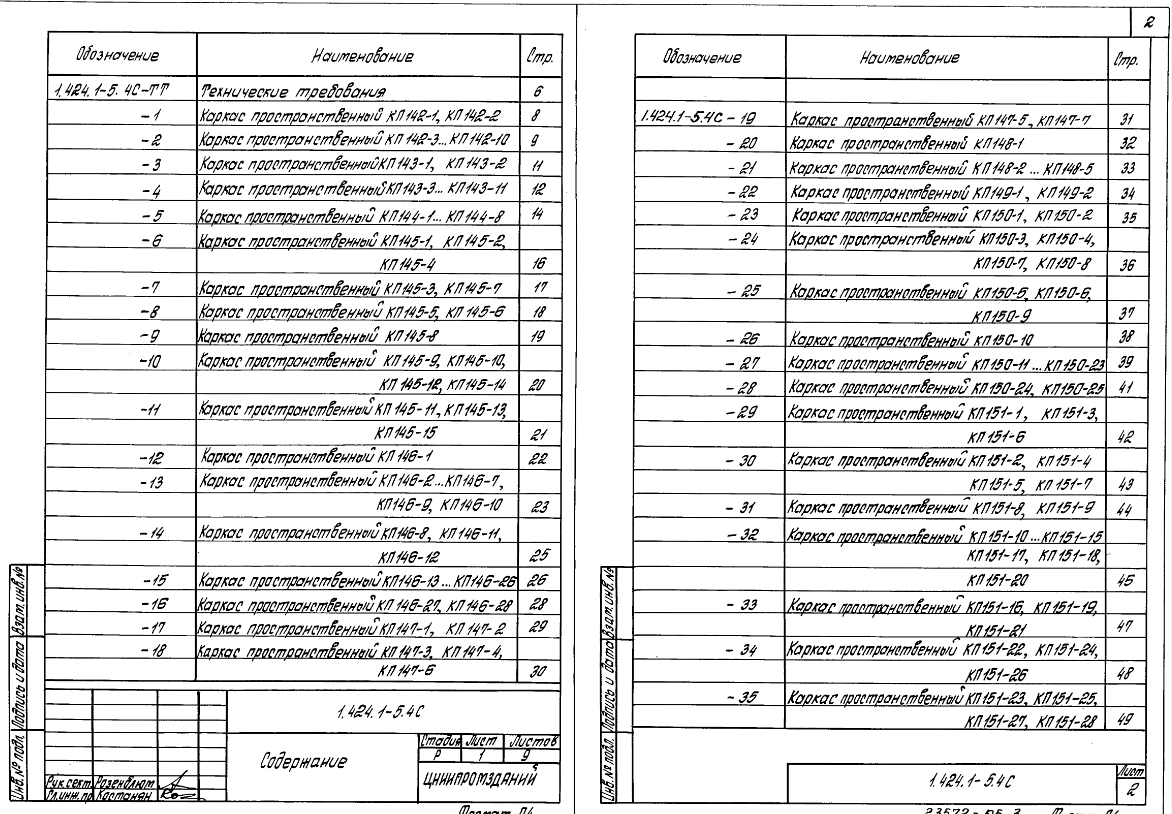

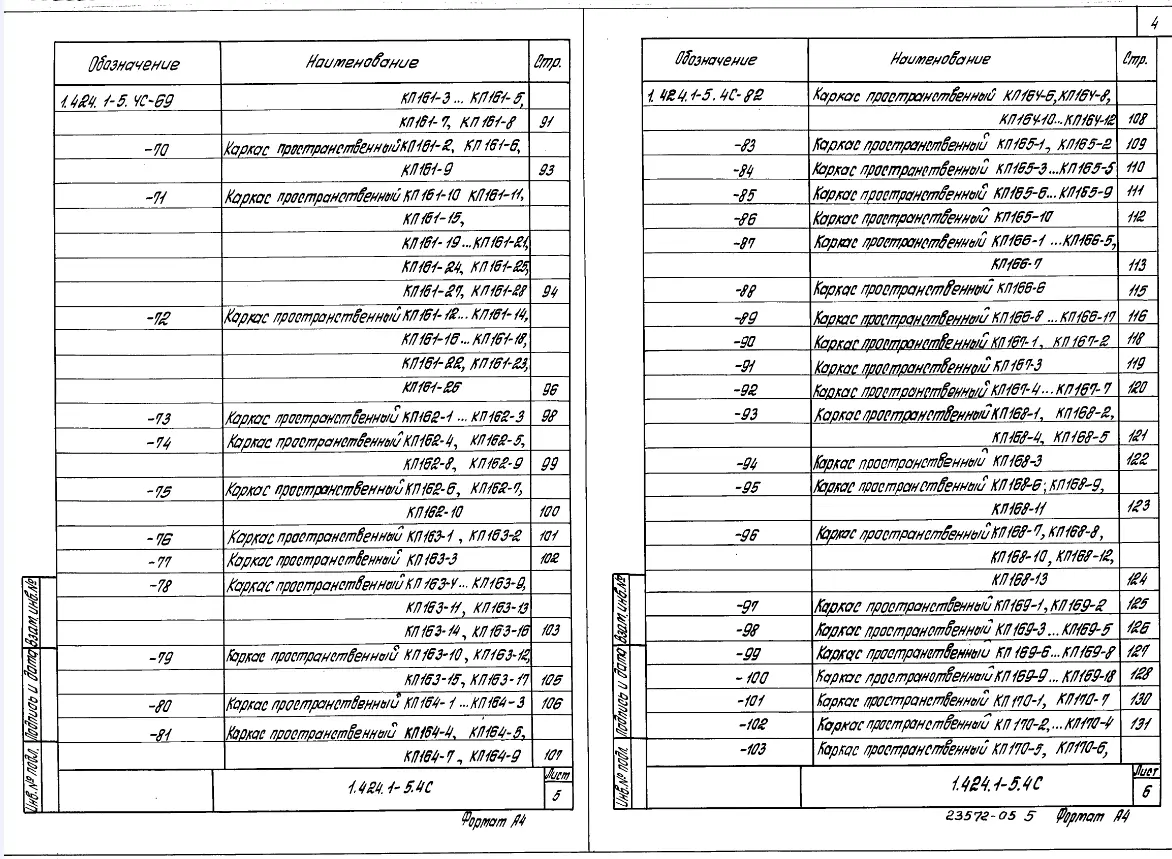

Выпуск 4

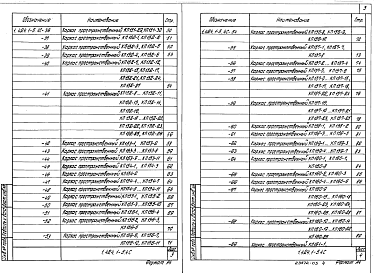

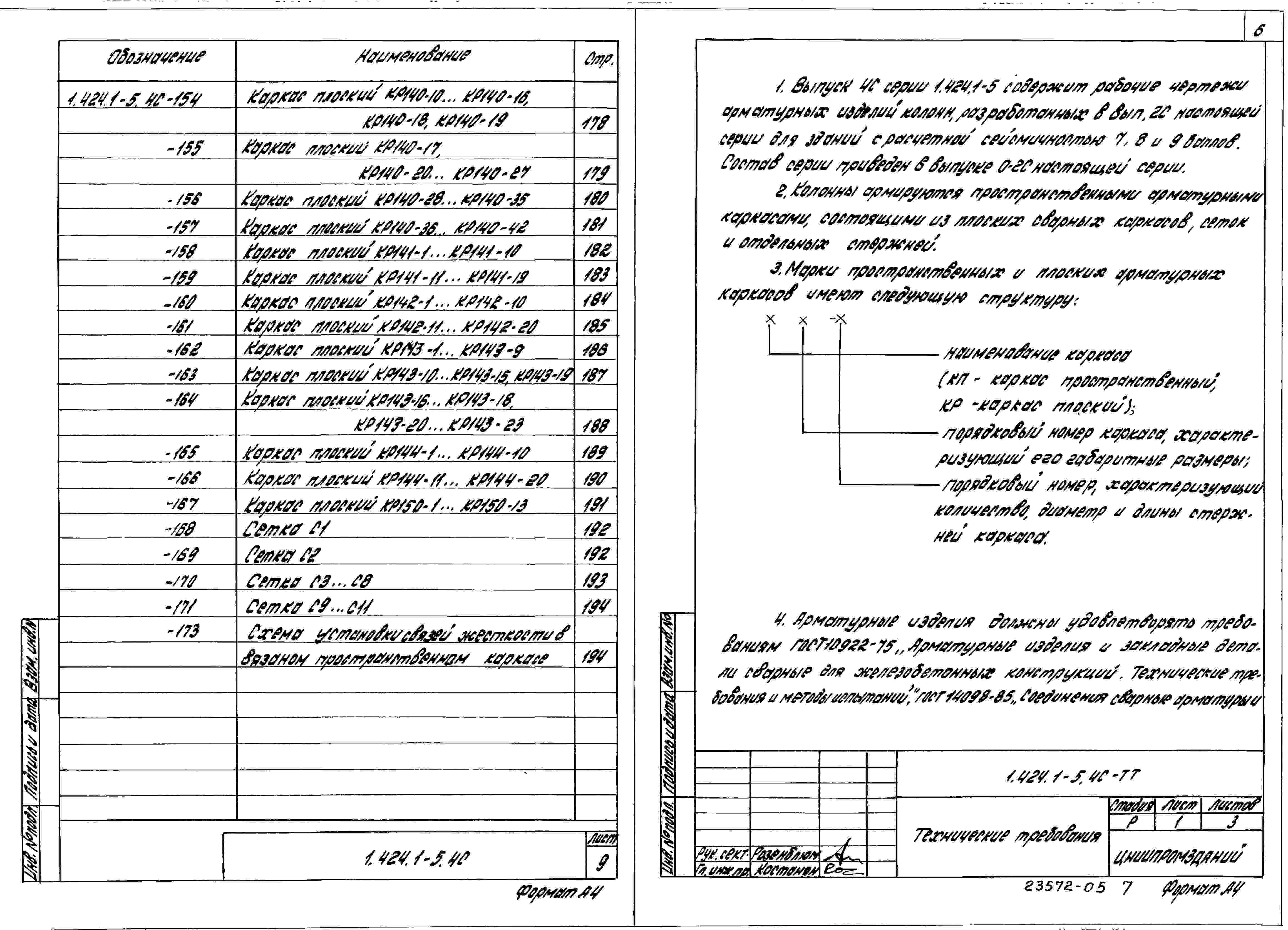

с Части 1, 2. Арматурные изделия колонн для зданий высотой 12,0; 13,2 и 14,4 м с расчетной сейсмичностью 7, 8, 9 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
Выпуск 4
Арматурные изделия колонн для зданий высотой 12,0; 13,2 и 14,4 м Рабочие чертежи
Новое название альбома:

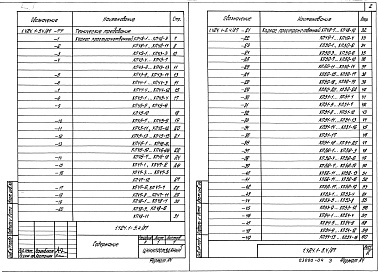

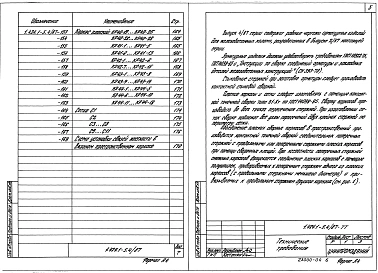

Выпуск 4.87
Части 1 и 2. Арматурные изделия колонн для зданий высотой 12,0; 13,2 и 14,4 м. Рабочие чертежи.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Выпуск 5
Закладные изделия. Рабочие чережи
Новое название альбома:

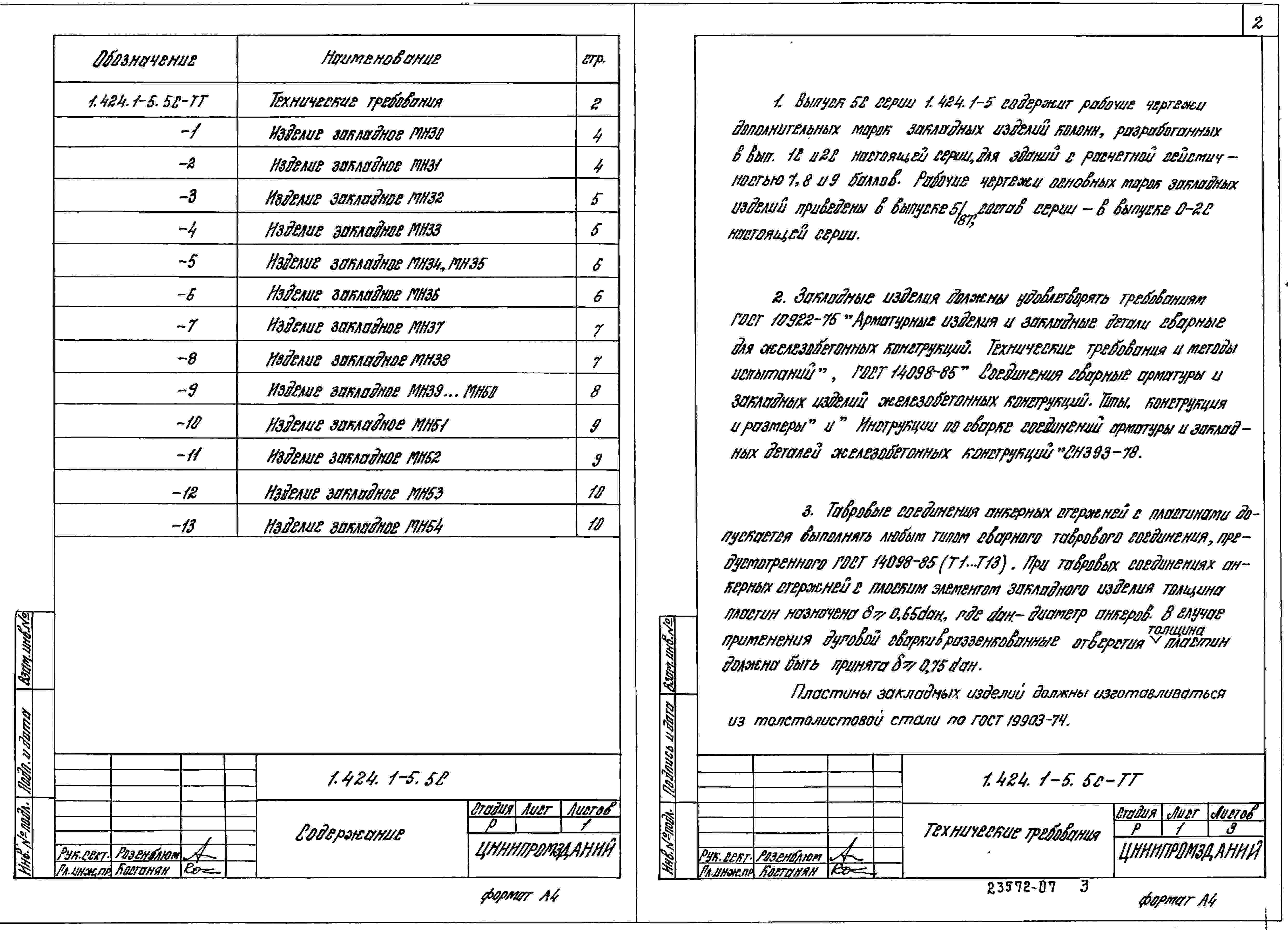

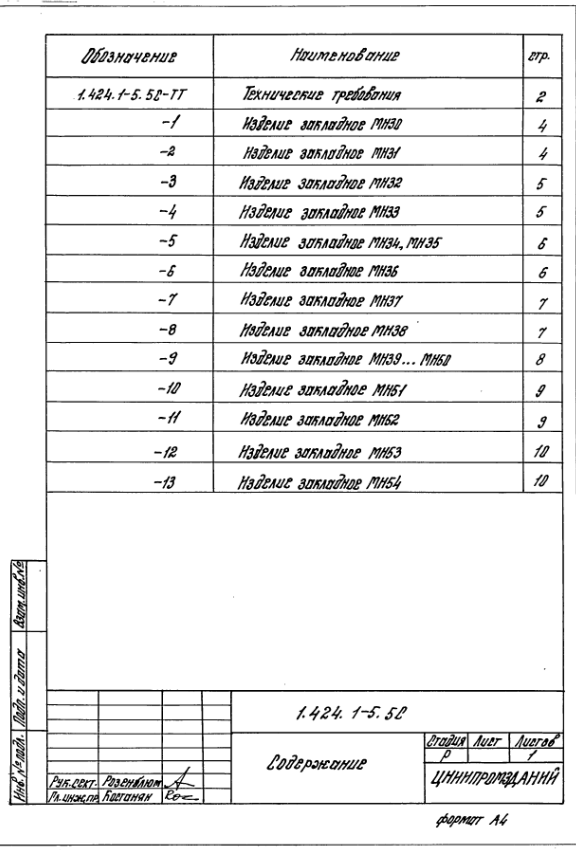

Выпуск 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 5.87
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

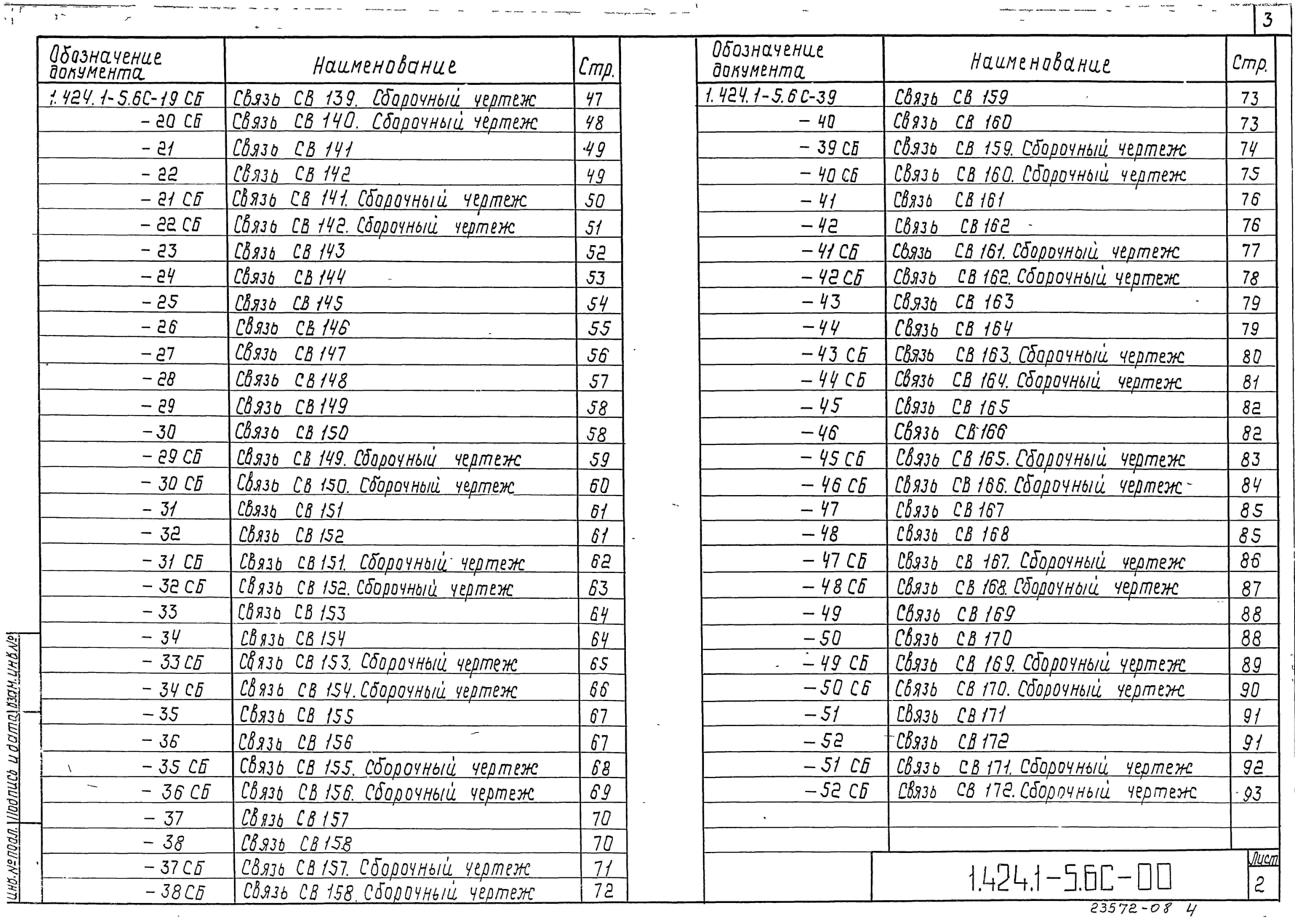

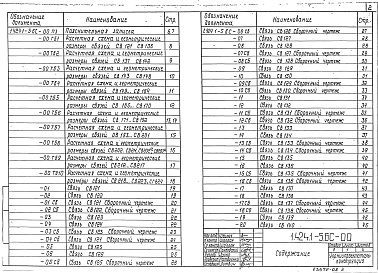

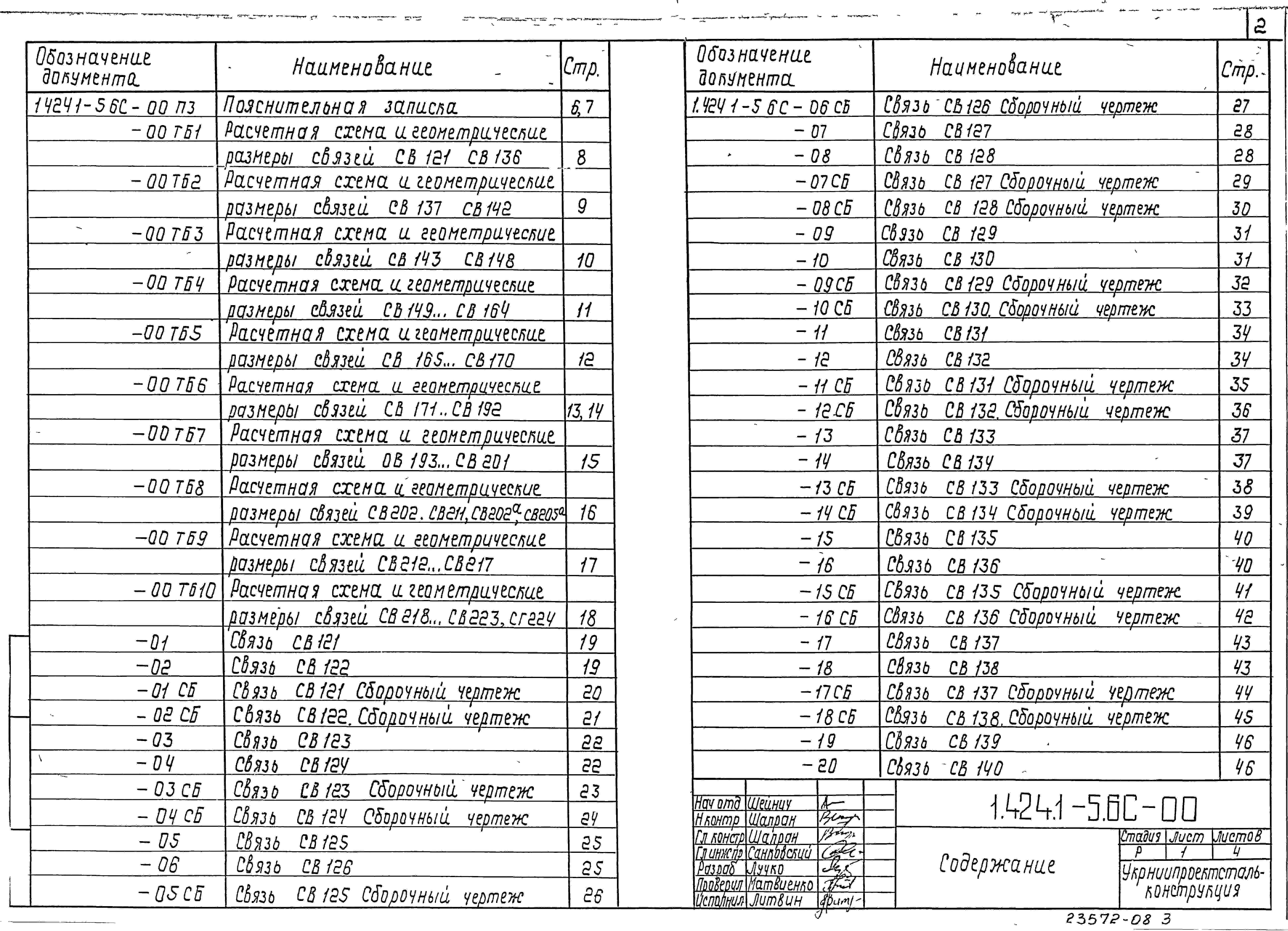

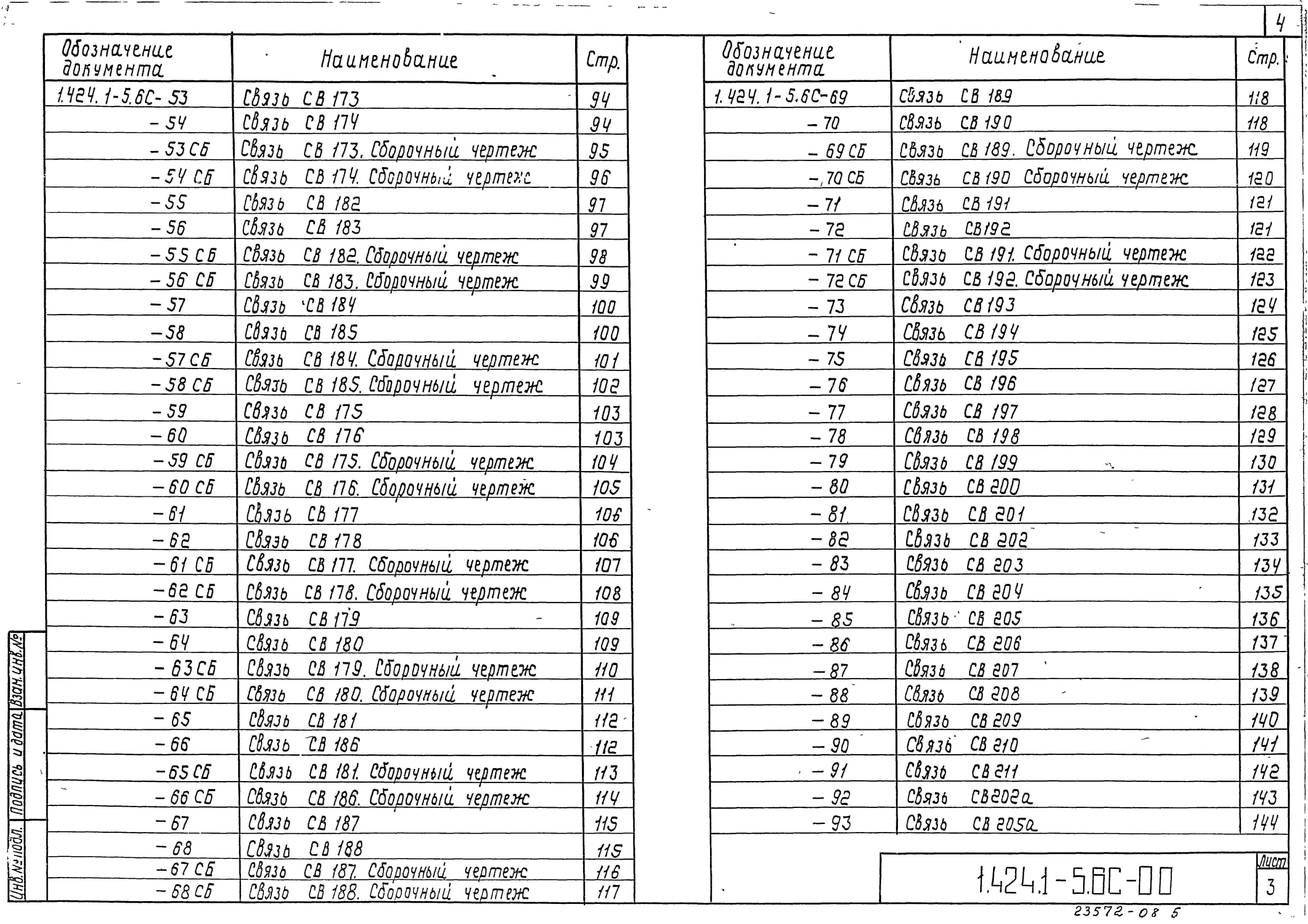

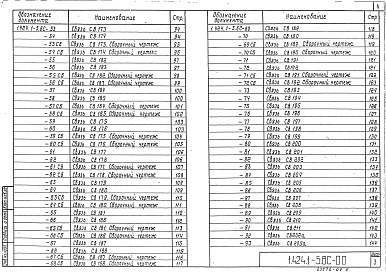

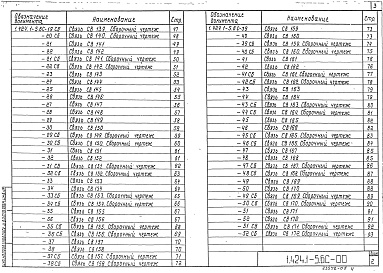

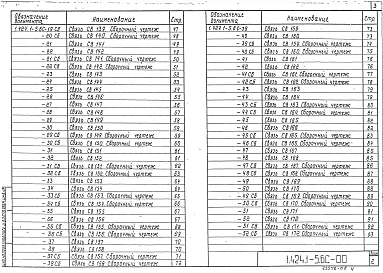

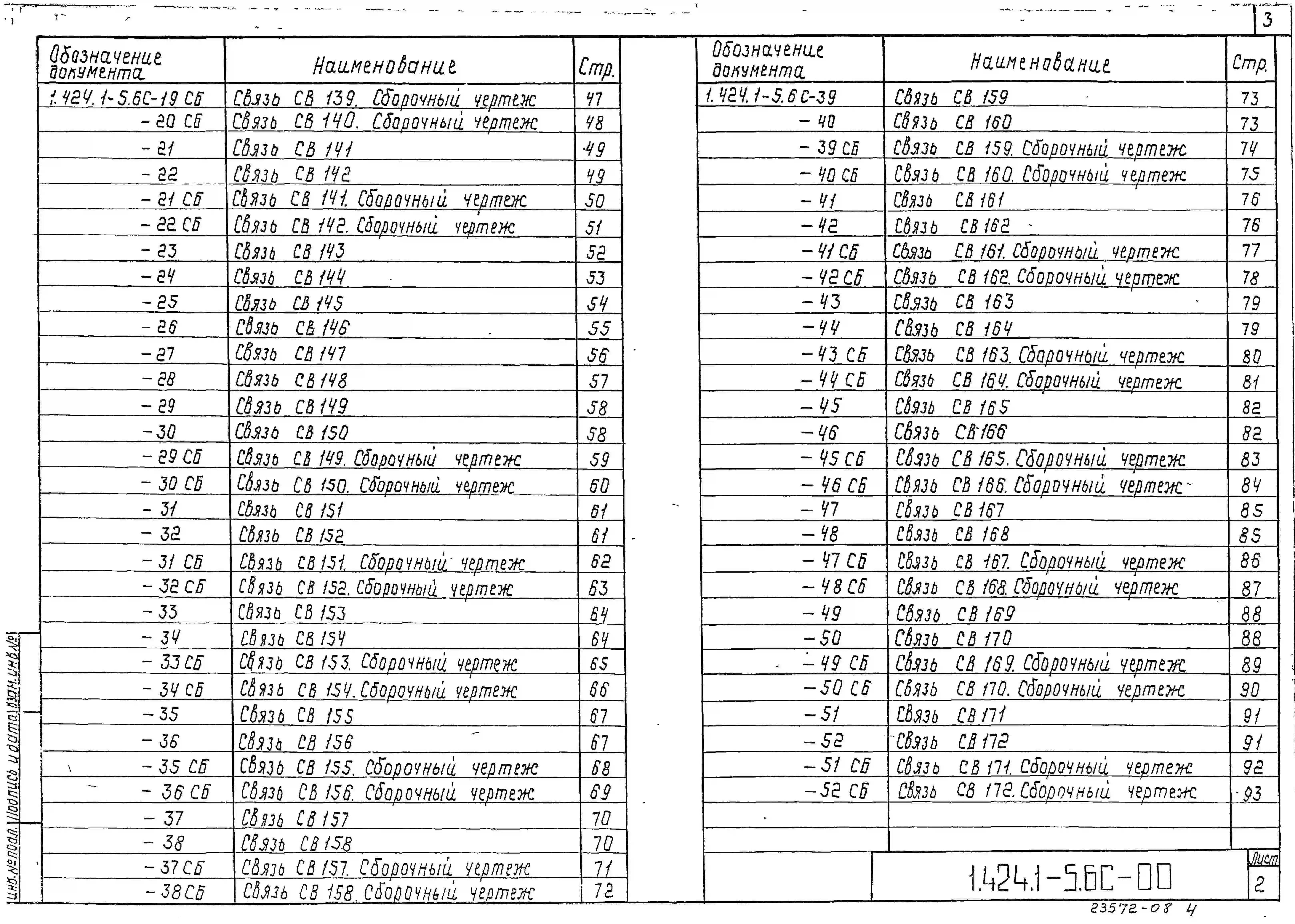

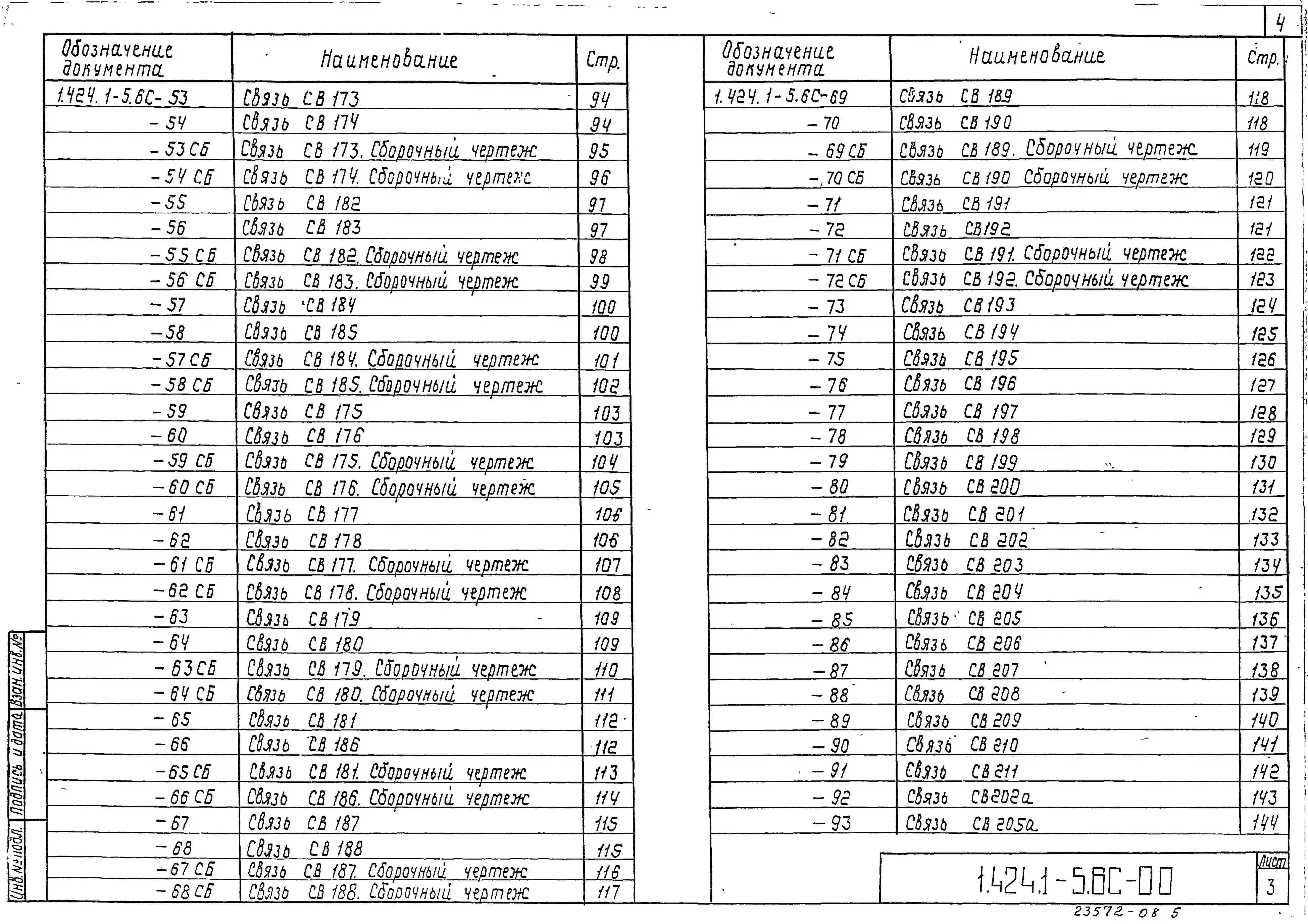

Выпуск 6
с Стальные связи по колоннам для зданий с расчетной сейсмичностью 7, 8, 9 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

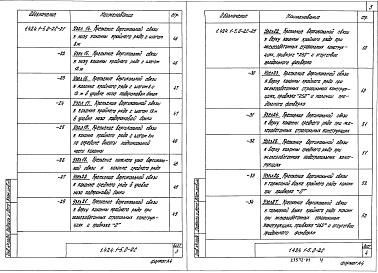

Выпуск 6
Стальные связи по колоннам. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

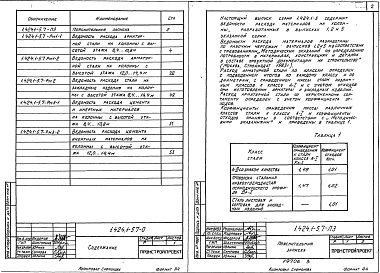

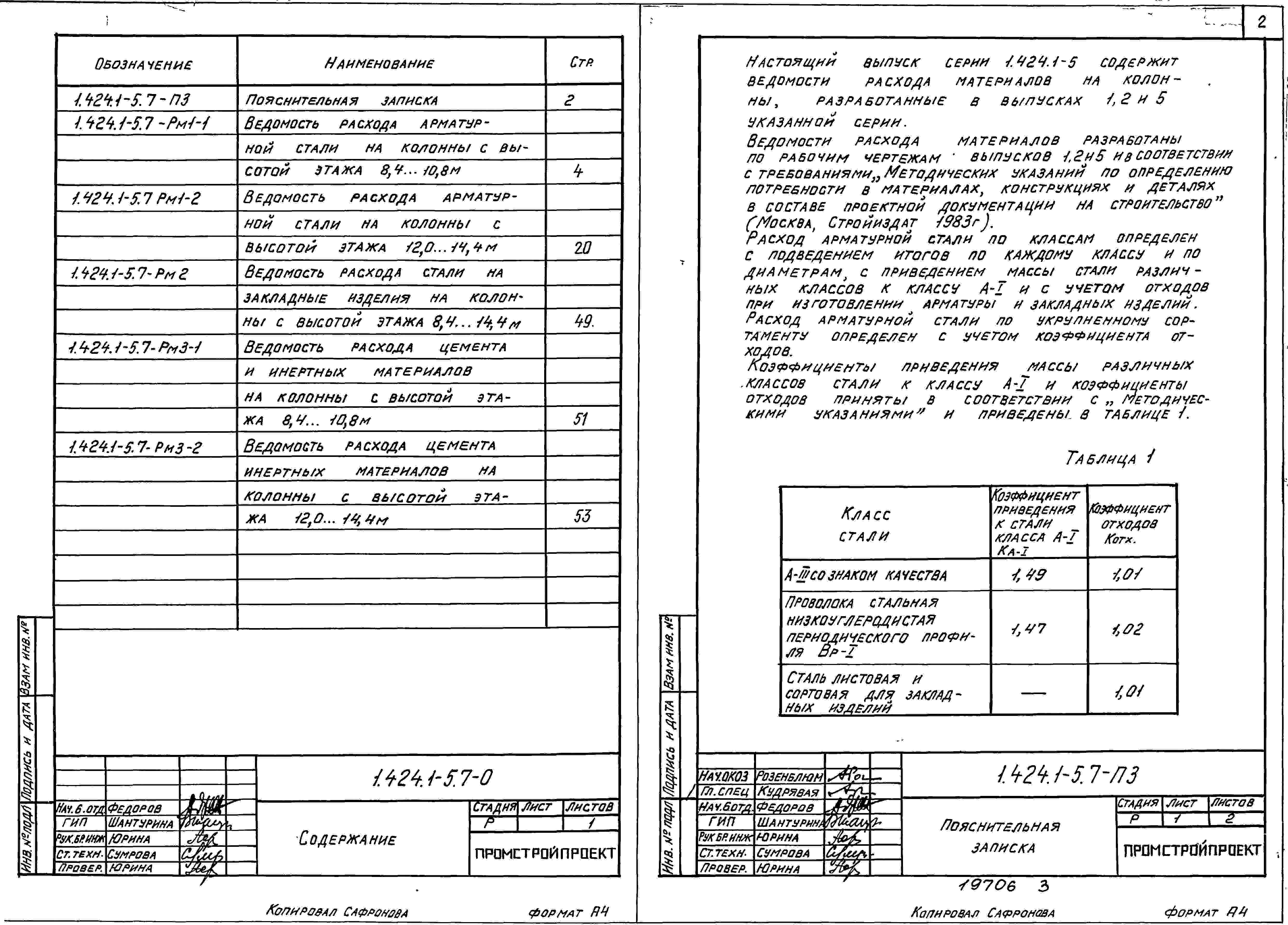

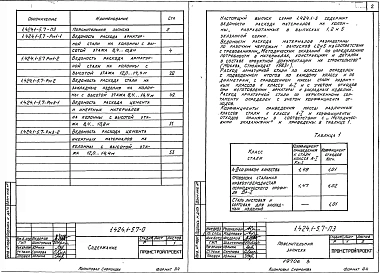

Выпуск 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

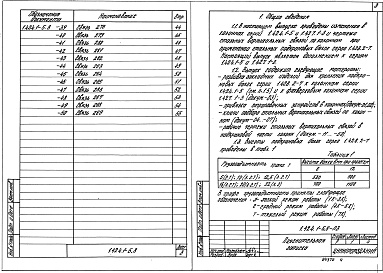

Выпуск 8
Указания по применению стальных подкрановых балок серии 1.426.2-7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

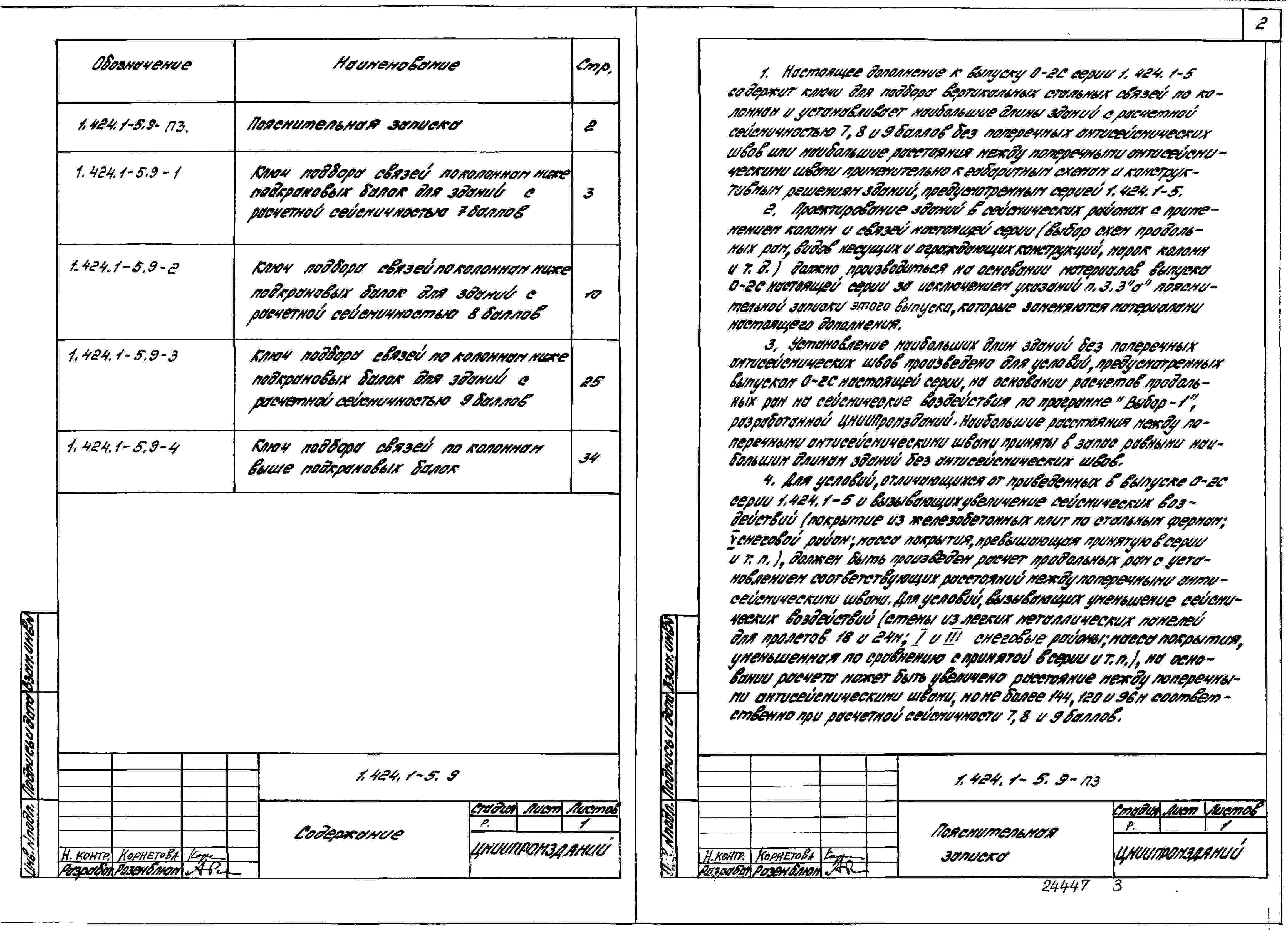

Выпуск 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Внимание!
Выпуски 1, 2, 3, 4, 5 серии 1.424.1-5 исключены из числа действующих.
Заменены на выпуски 1/87, 2/87, 3/87, 4/87, 5/87 серии 1.424.1-5 соответственно (И-7-88).



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон тяжелый марок 200, 300, 400 и 500.
Продольная арматура – из стали класса А-III диаметром 12-32 мм ГОСТ 5781-82.
Поперечная арматура – из стали класса Вр-I и класса А-I, ГОСТ 6727-80, ГОСТ 5781-82.
Колонны армированы пространственными арматурными каркасами.


МАРКИ КОЛОНН

Колонны крайних рядов:
1К84-1…1К84-6; 2К84-1…1К84-7; 1К96-1…1К96-7; 2К96-1…2К96-10; 1К108-1…1К108-6; 2К108-1…2К108-10; 3К108-1…3К108-12; 3К84-1…3К84-7; 4К84-1…4К84-6; 4К96-1…4К96-6; 5К96-1…5К96-9; 6К96-1…6К96-8; 4К108-1…4К108-13; 5К108-1…3К108-6; 6К108-1…6К108-12; 7К108-1…7К108-20; 1К120-1…1К120-16; 2К120-1…2К120-14; 3К120-1…3К120-12; 4К120-1…4К120-15; 5К120-1…5К120-43; 1К132-1…1К132-12; 2К132-1…2К132-17; 3К132-1…3К132-12; 4К132-1…4К132-12; 5К132-1…5К132-31; 1К144-1…1К144-14; 2.144-12.144-16; 3К144-1…3К144-13; 4К144-1…4К144-12; 5К144-1…5К144-30.

Колонны средних рядов:
5К84-1…5К84-4; 6К84-1…6К84-4; 7К96-1…7К96-4; 8К96-1…8К96-5; 9К96-1…9К96-4; 7К84-1…7К84-9; 8К84-1…8К84-16; 10К96-1…10К96-8; 11К96-1…11К96-14; 12К96-1…12К96-16; 8К108-1…8К108-3; 9К108-1…9К108-4; 10К108-1…10К108-10; 9К84-1…9К84-4; 10К84-1…10К84-3; 13К96-1…13К96-3; 14К96-1…14К96-7; 15К96-1…15К96-6; 11К108-1…11К108-10; 12К108-1…12К108-16; 13К108-1…13К108-32; 14К108-1…14К108-3; 15К108-1…15К108-7; 16К108-1…16К108-15; 6К120-1…6К120-19; 7К120-1…7К120-18; 8К120-1…8К120-7; 9К120-1…9К120-41; 10К120-1…10К120-34; 11К120-1…11К120-32; 6К132-1…6К132-19; 7К132-1…7К132-19; 8К132-1…8К132-46; 9К132-1…9К132-39; 6К144-1…6К144-23; 7К144-1…7К144-23; 8К144-1…8К144-46; 9К144-1…9К144-49.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Колонны предназначены для применения в одноэтажных производственных зданиях, оборудованных мостовыми опорными кранами грузоподъемностью до 32 тонн, для обычных условий строительства.

Покрытие предусмотрено из железобетонных плит по железобетонным или стальным несущим конструкциям и с применением стального настила по стальным фермам.

Наибольшее расстояние между продольными температурными швами принято равным 150 м, между поперечными температурными швами – 156 м. Наименьшая длина зданий принята равной 60 м, кроме однопролетных зданий, для которых она принята 36 м.

Габаритные схемы зданий приняты по ГОСТ 23837-73.

Стальные вертикальные связи в пределах высоты подкрановой части колонн предусматривается по всем продольным рядам в середине каждого температурного блока. Для зданий с высотой этажа 12,0; 13,2 и 14,4 м при двух и более пролетах размером 30 и 36 м предусмотрены связи и в надкрановой части колонны.

Предел огнестойкости колонн равен 2,5 часам.


Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.

Расчетная температура наружного воздуха – минус 40оС.

Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.

Инженерно-геологические условия – обычные.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: 1К120-14-Н1, где
1 – номер типоразмера колонны;
К – колонна;
120 – высота этажа в дм;
14 – номер колонны по несущей способности;
Н – колонна предназначены для эксплуатации при слабоагрессивной степени воздействия газовой среды;
1 – наличие закладных изделий.

Настоящие выпуски рассматривать совместно с выпуском 6 – «Стальные связи по колоннам для несейсмических районов. Рабочие чертежи».

Серия 1.424.1-5, выпуски 0, 1, 2, 3, 4, 5, 6 разработана взамен серии КЭ-01-49, вып. 1; 4; 5;  6; доп. к вып. 1, 5 и серии КЭ-01-52, вып. 1, 2, 3, 4, 6, 8, 10, 11, 12.
