Серия 1.424.1-9 Колонны железобетонные двухветвевого сечения для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м. Выпуск 0 Материалы для проектирования. Части 1, 2

Общие данные

Номер серии

1.424.1-9

Наименование серии

Колонны железобетонные двухветвевого сечения для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м. Выпуск 0 Материалы для проектирования. Части 1, 2

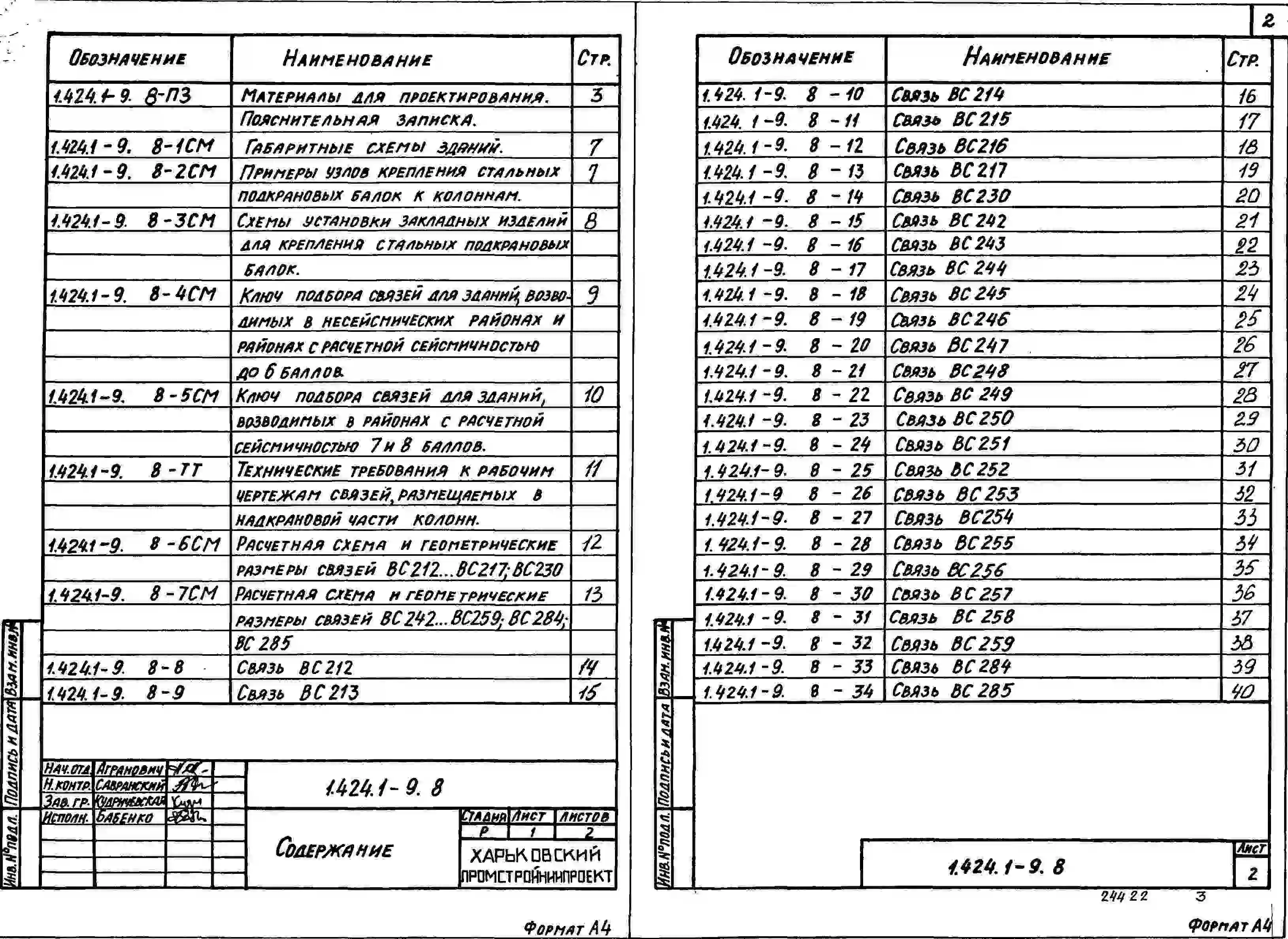

Состав проекта
Номер альбома
Наименование
Состав альбома

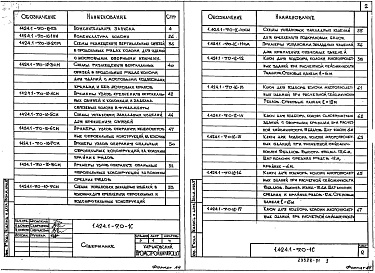

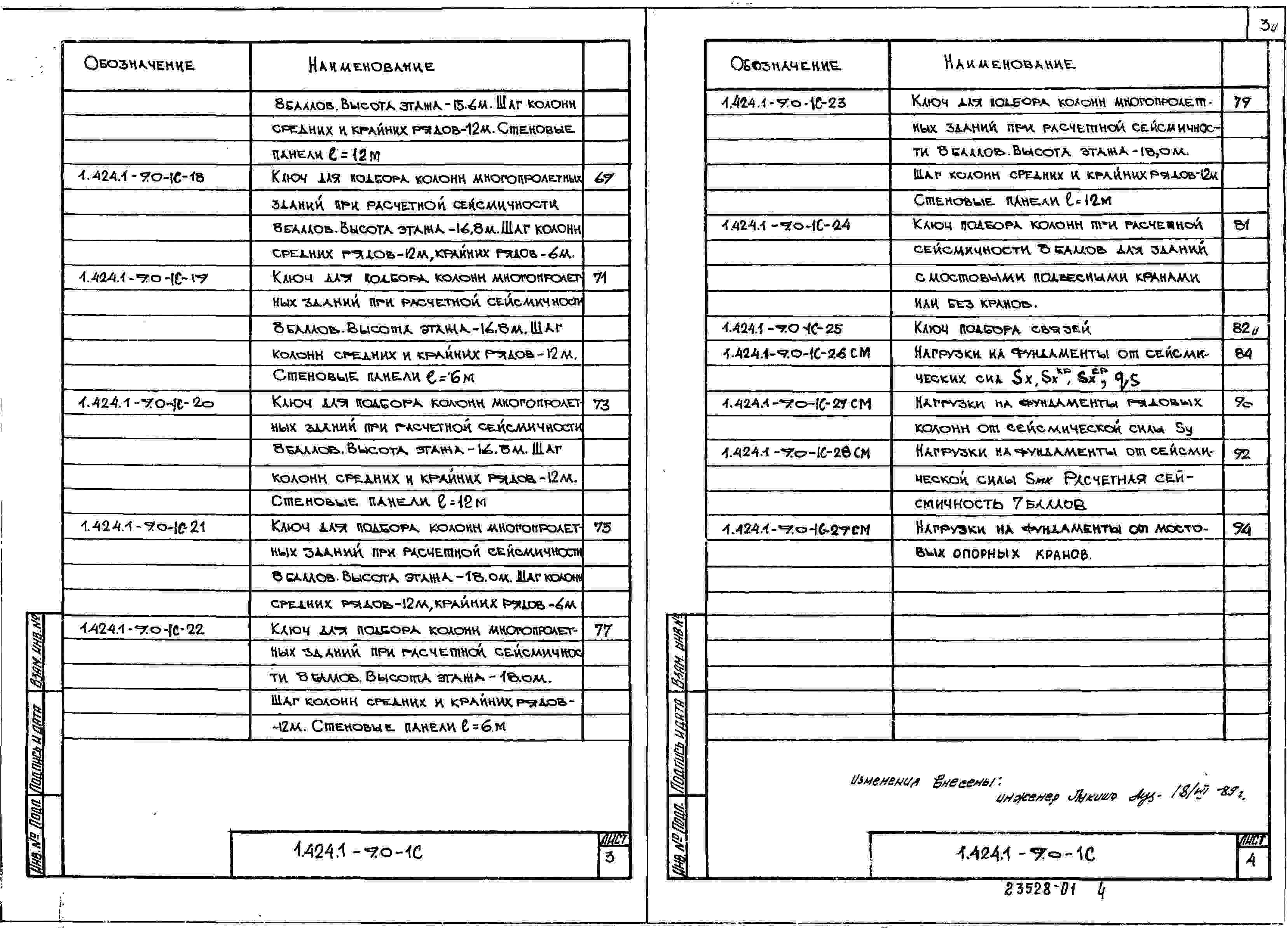

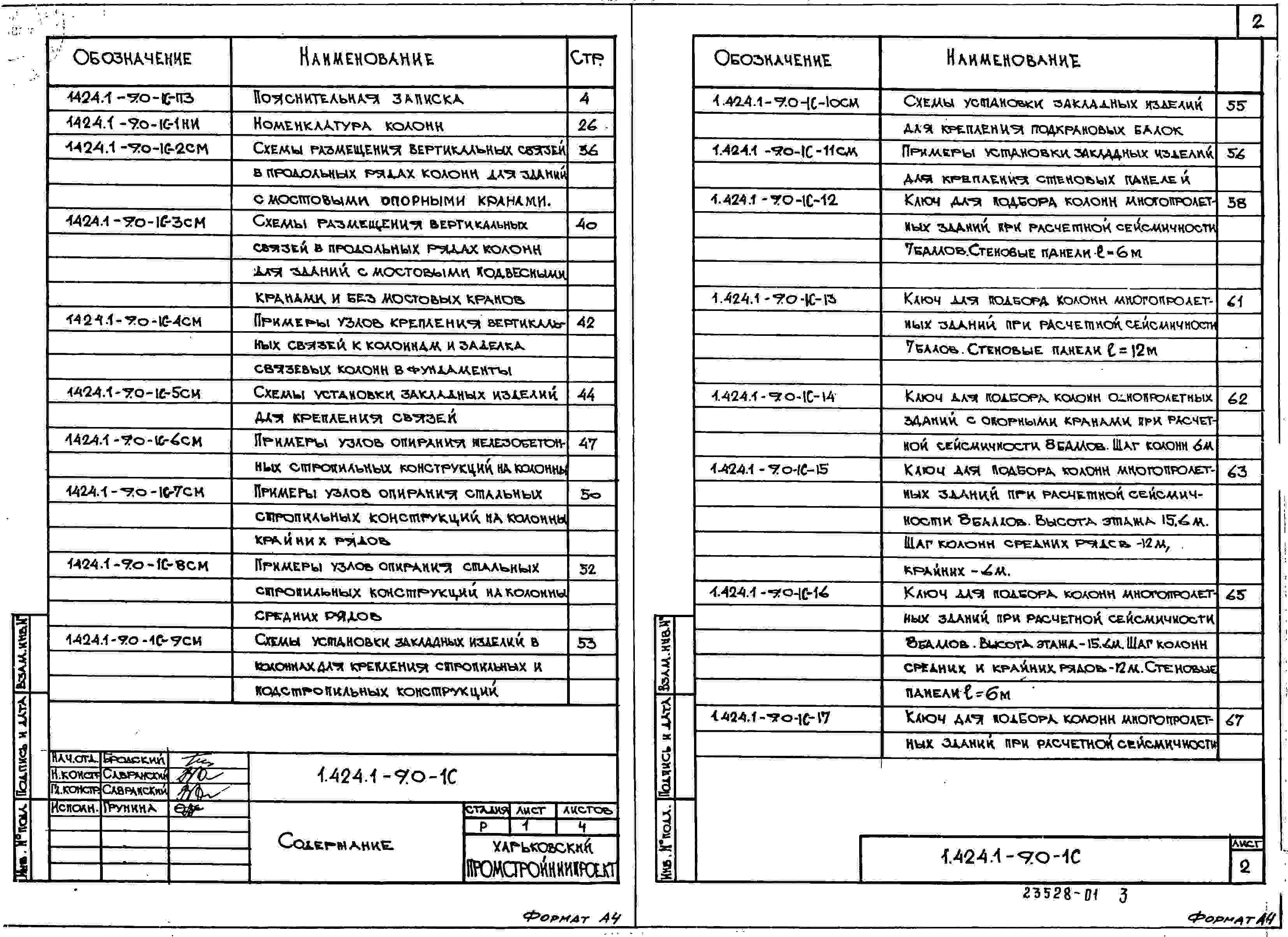

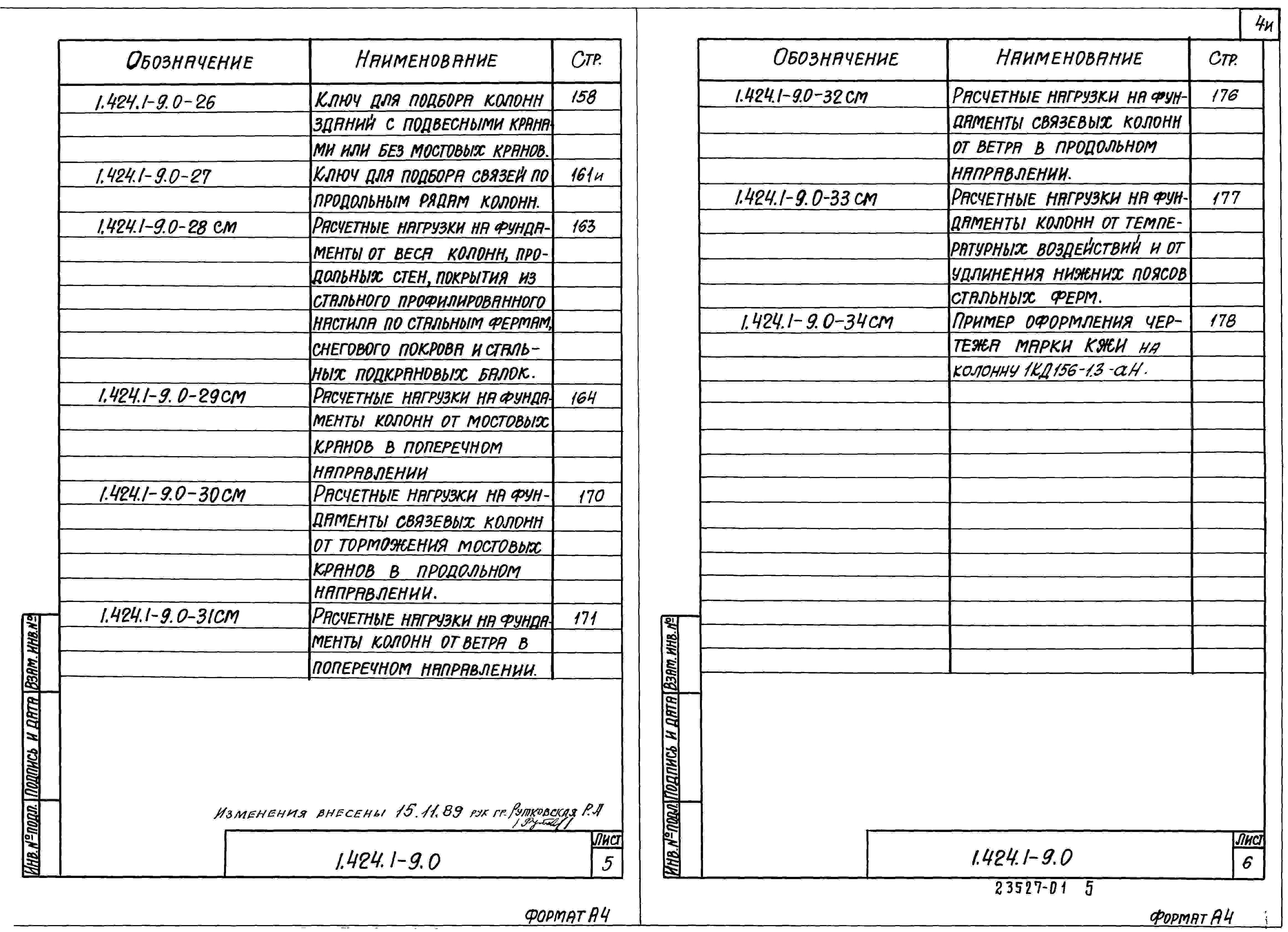

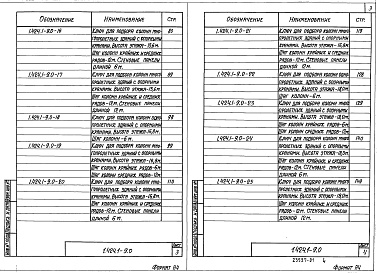

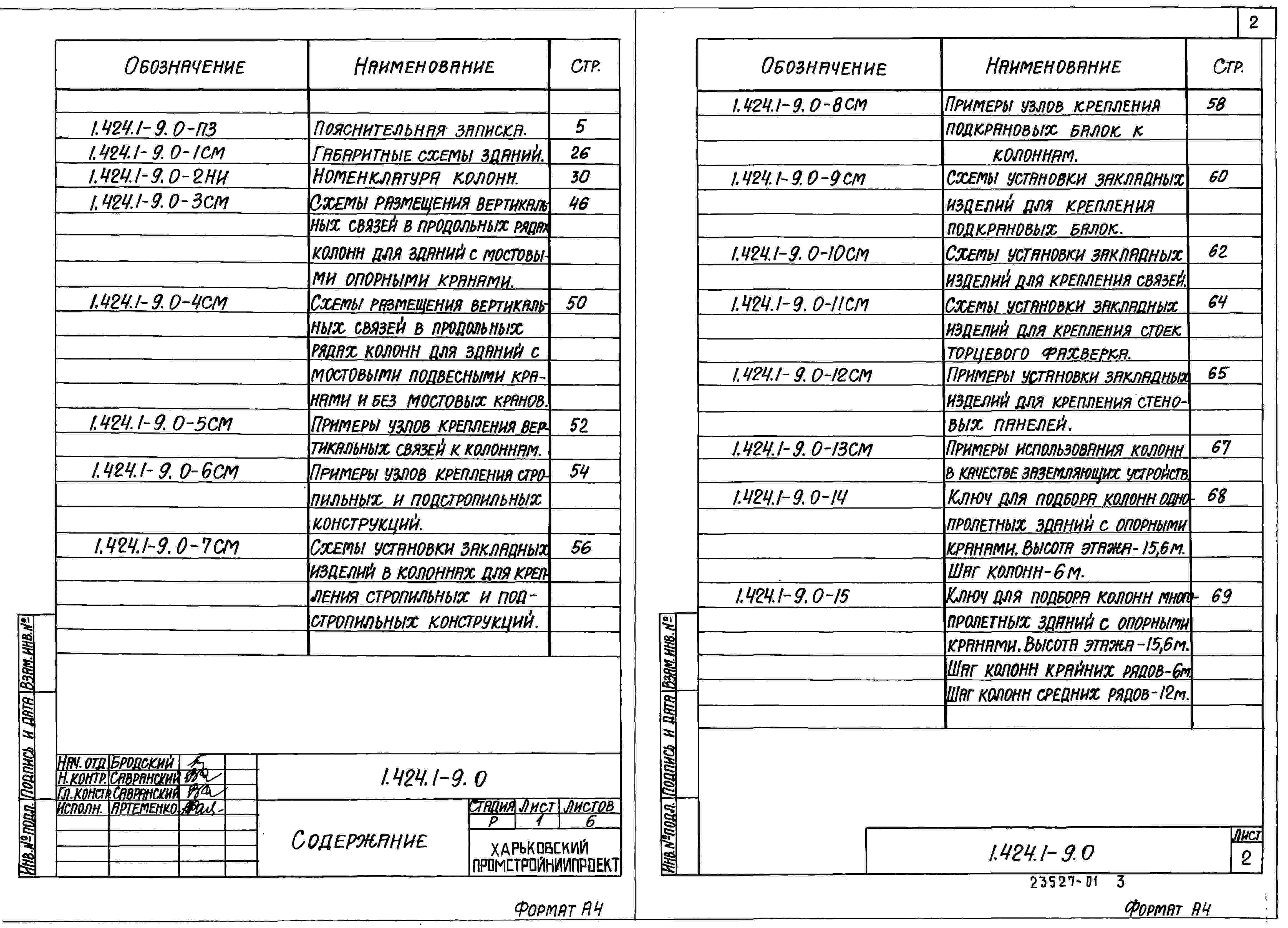

Выпуск 0
Части 1, 2. Материалы для проектирования
Новое название альбома:
Имеющиеся картинки:

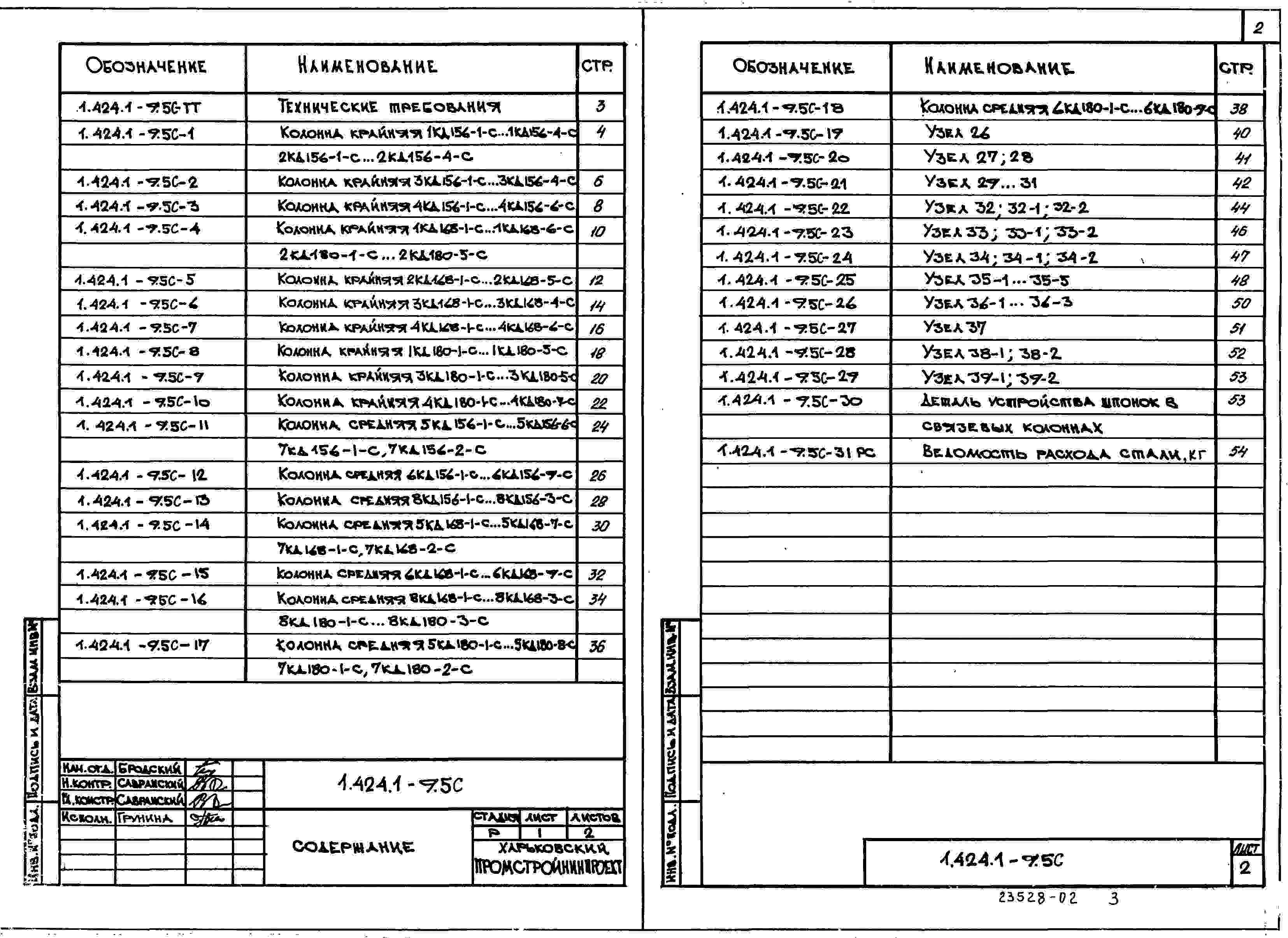

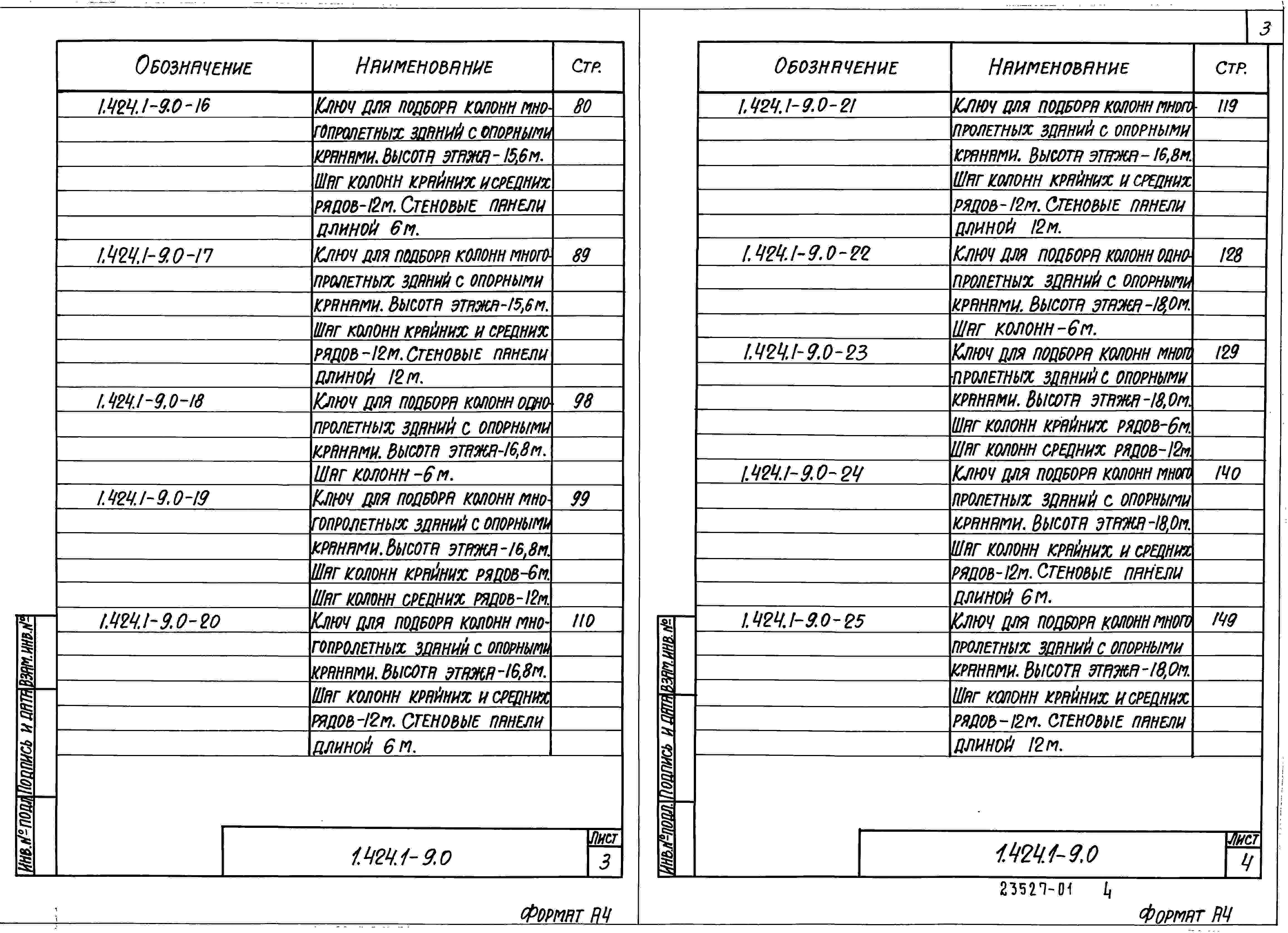

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

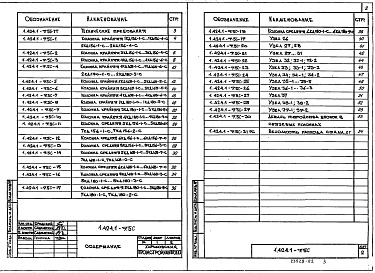

Выпуск 0-1
с Материалы для проектирования зданий с расчетной сейсмичностью 7 и 8 баллов
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

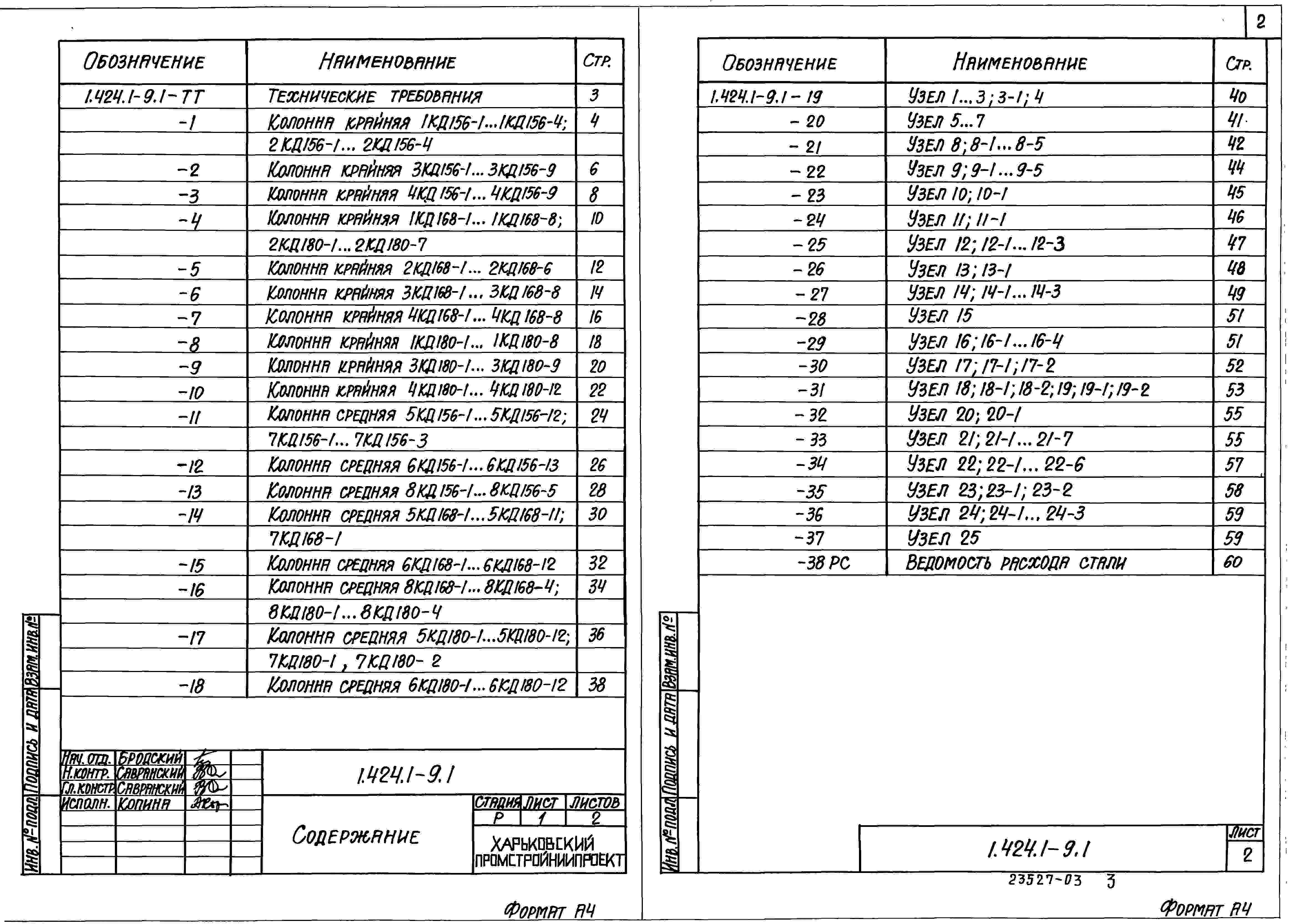

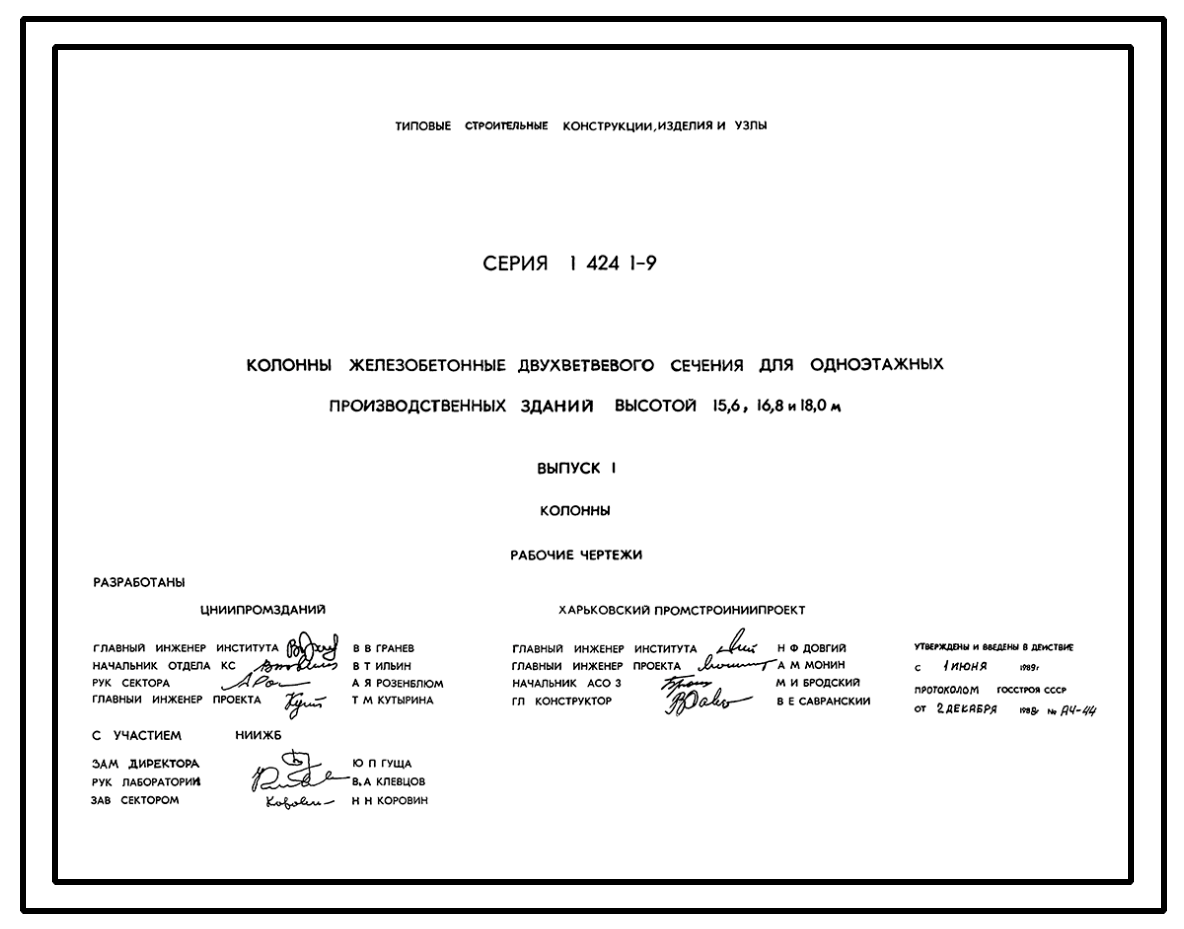

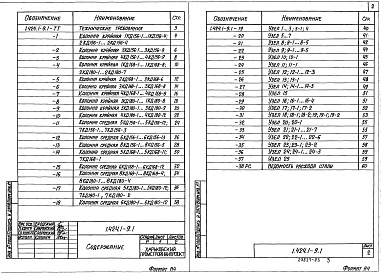

Выпуск 1
Новое название альбома:
Имеющиеся картинки:

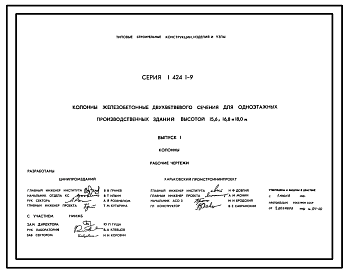

1 картинка альбома:     Alt для картинки:

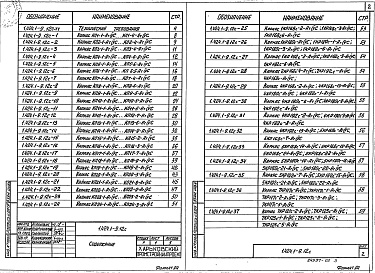

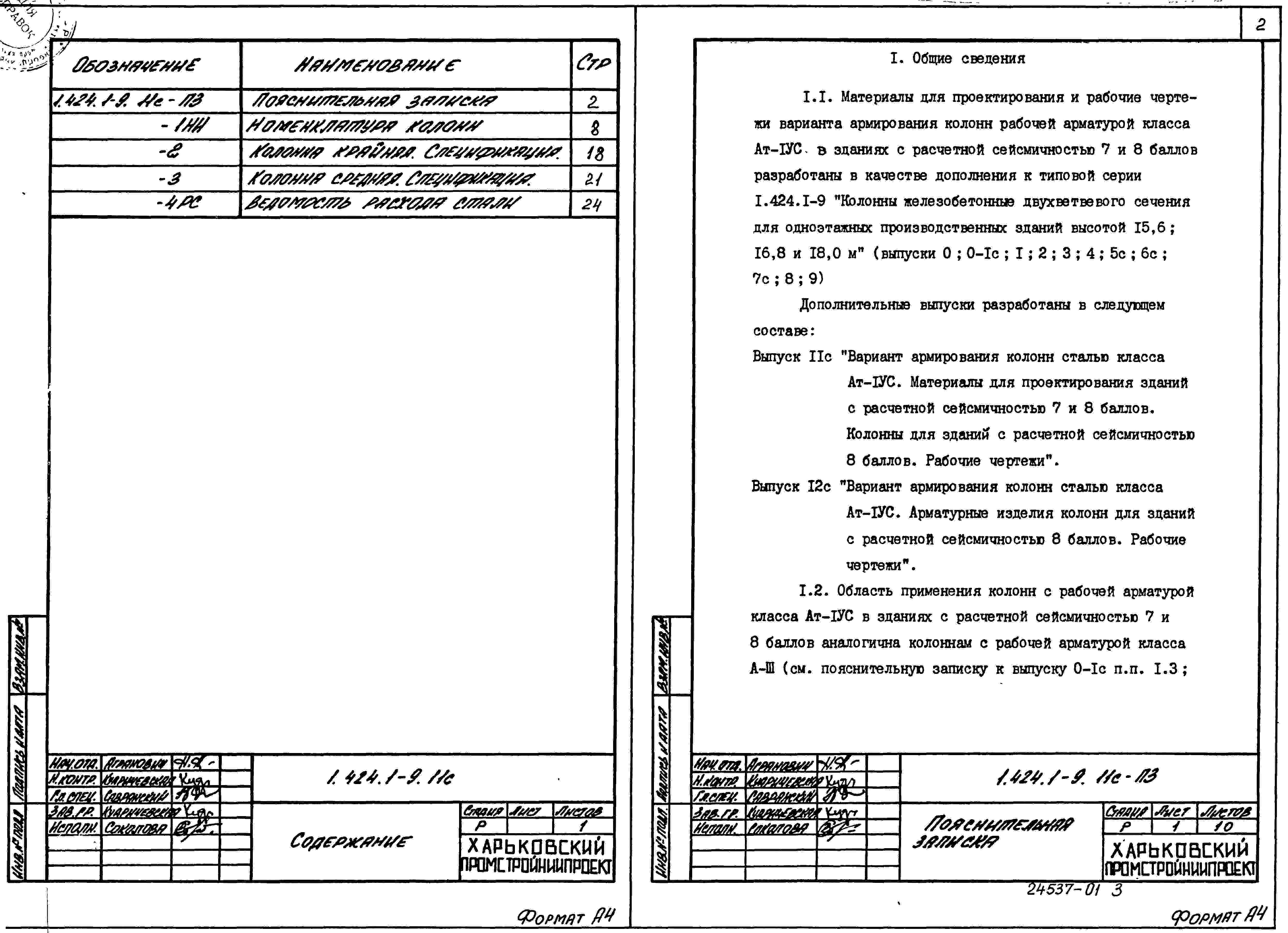

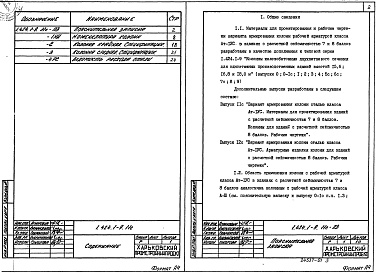

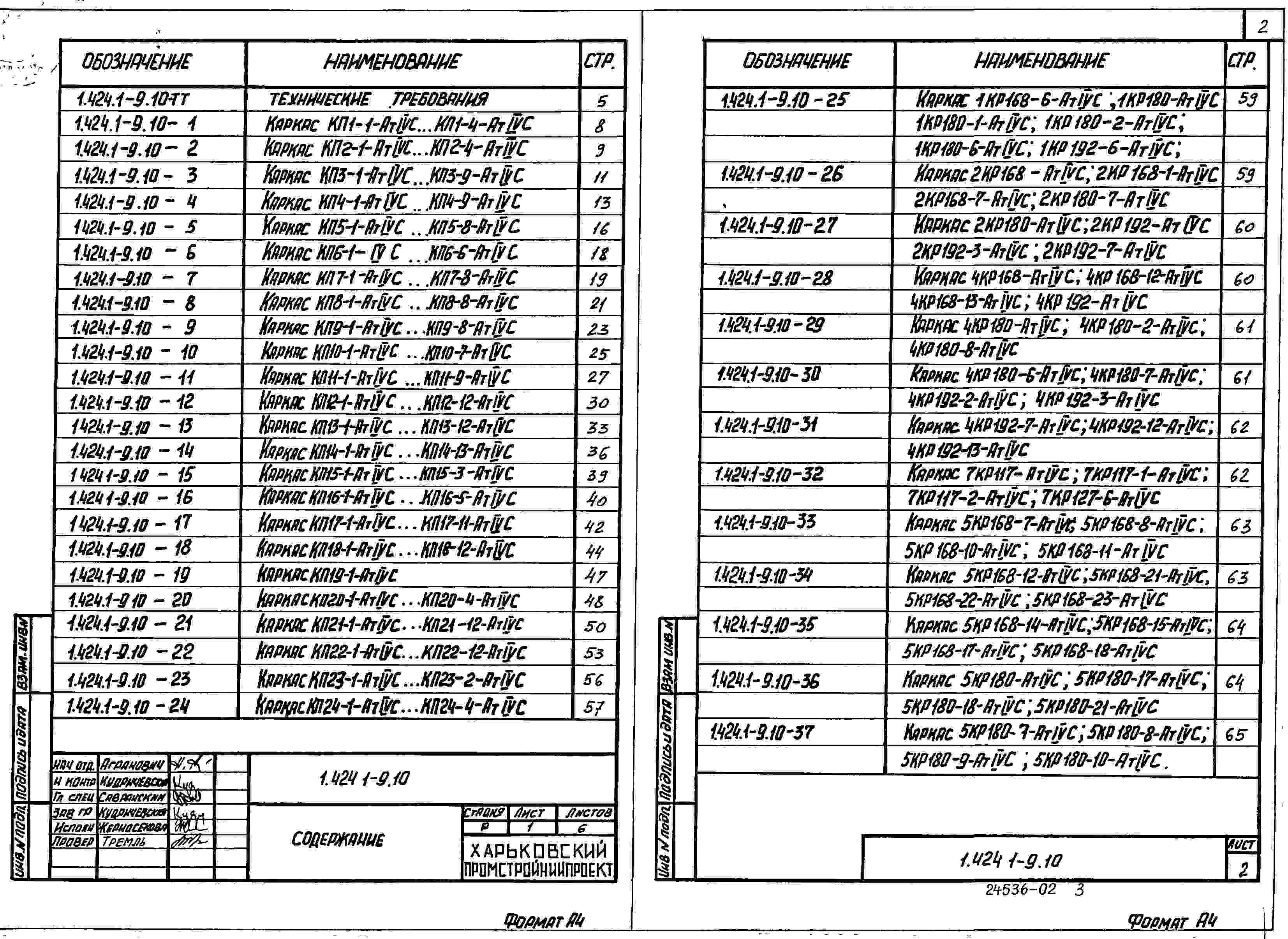

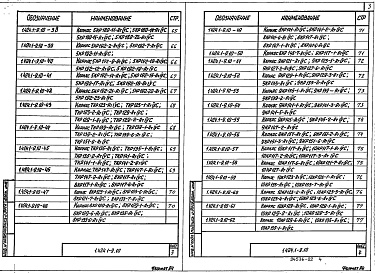

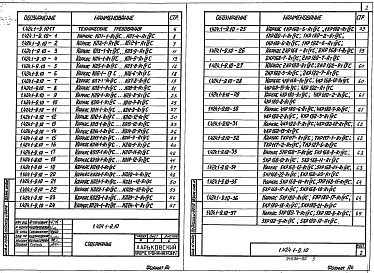

Выпуск 10

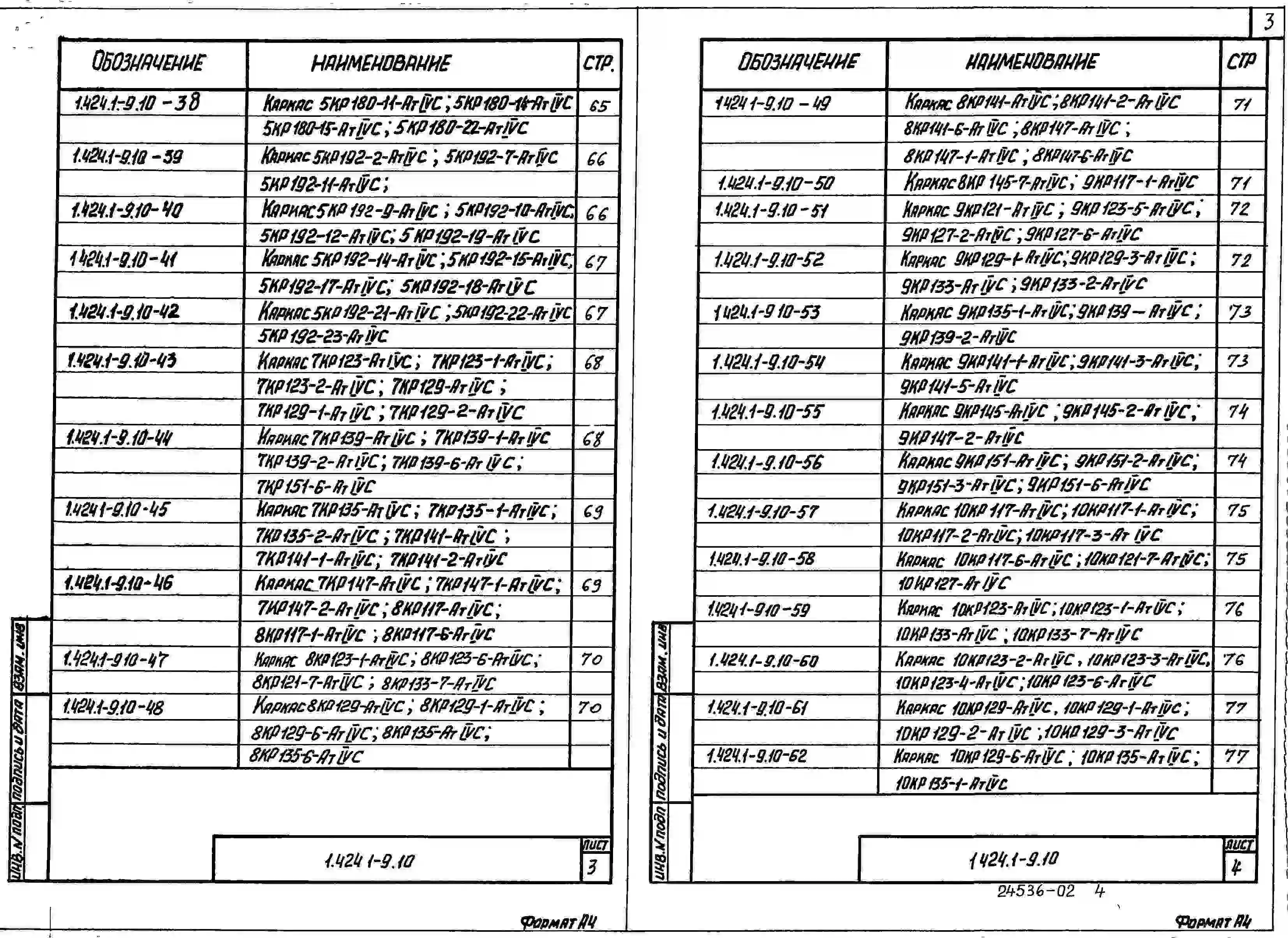

Вариант армирования колонн сталью класса Aт-IVC. Арматурные изделия. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:

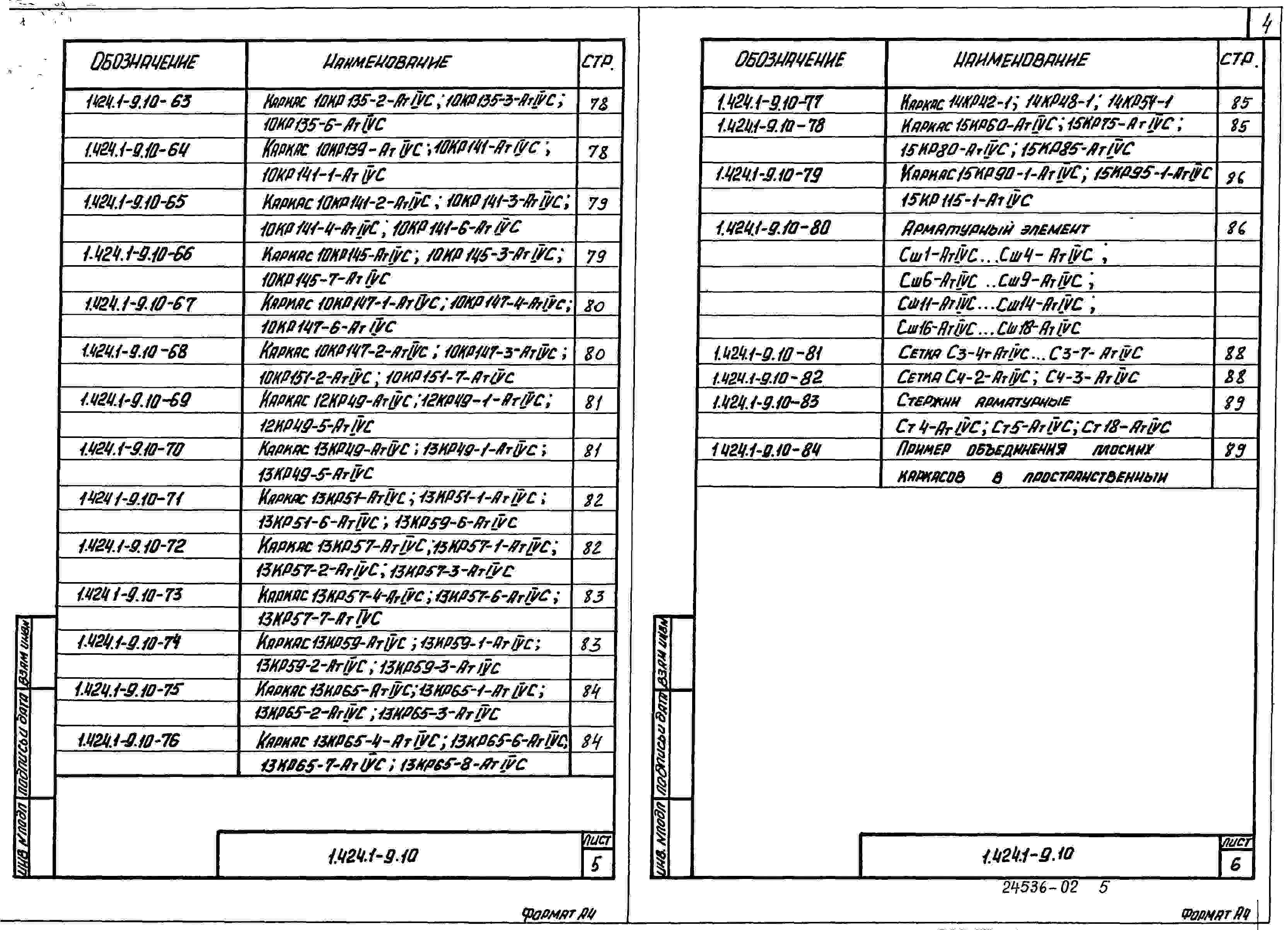

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

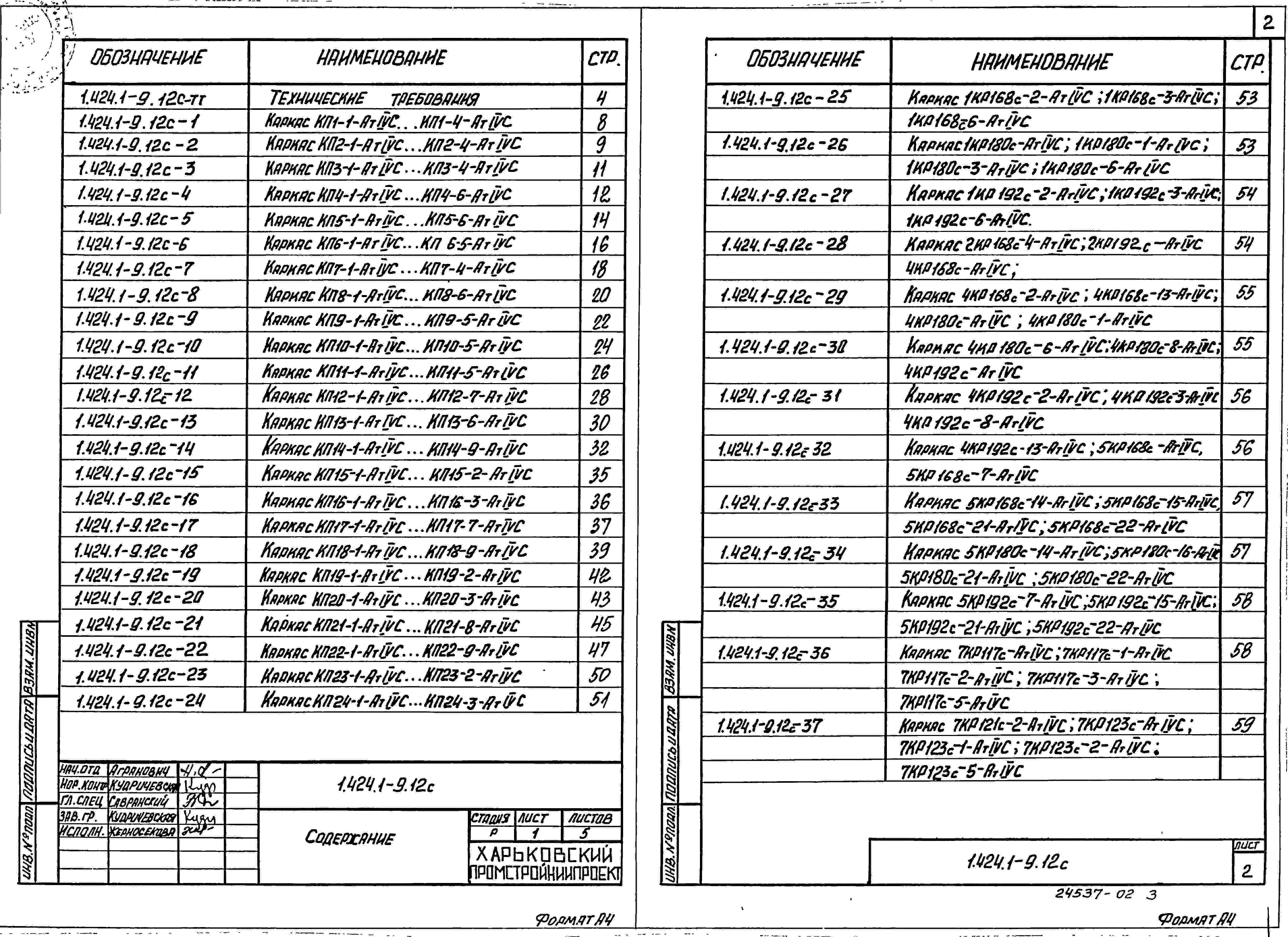

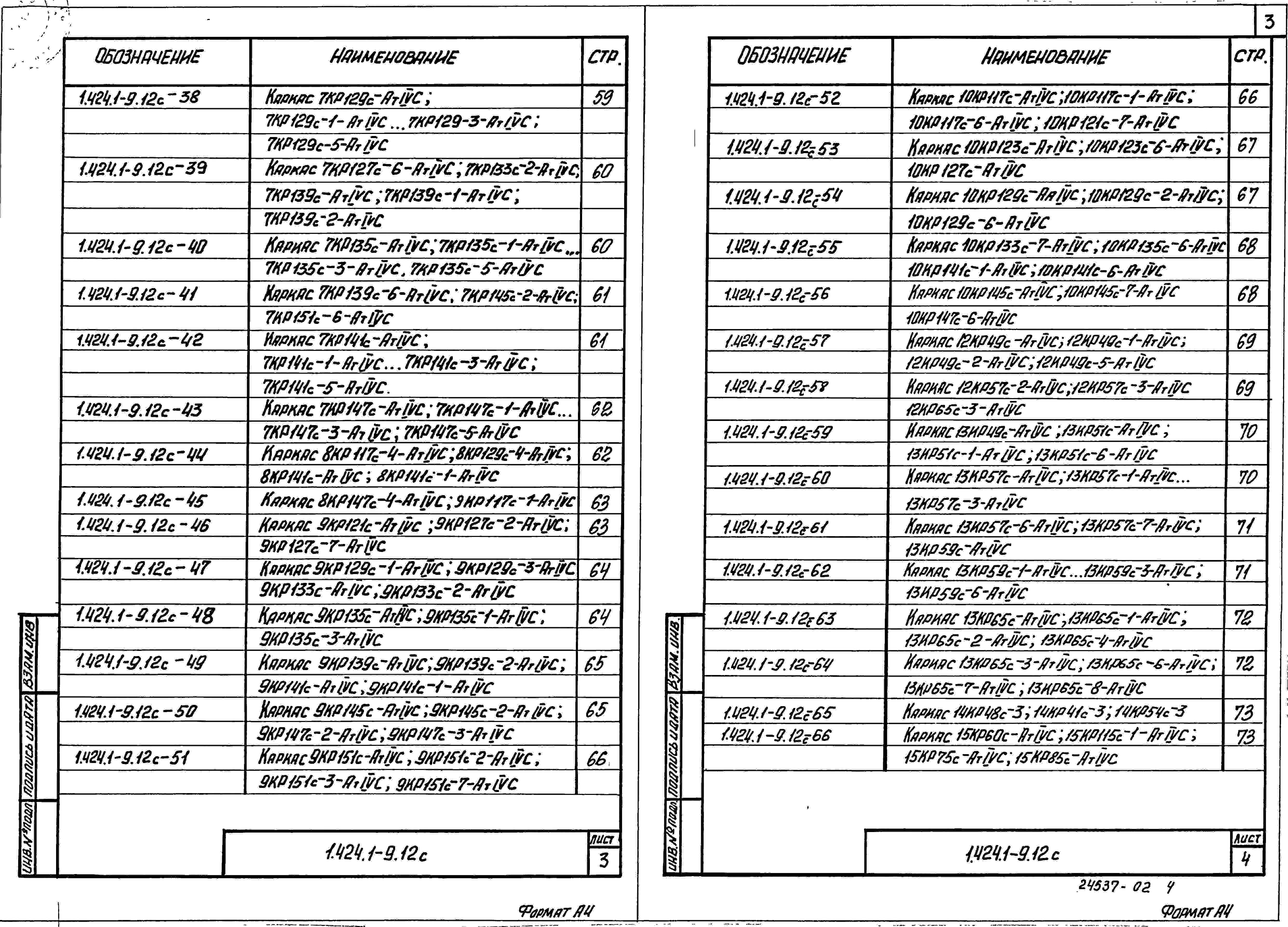

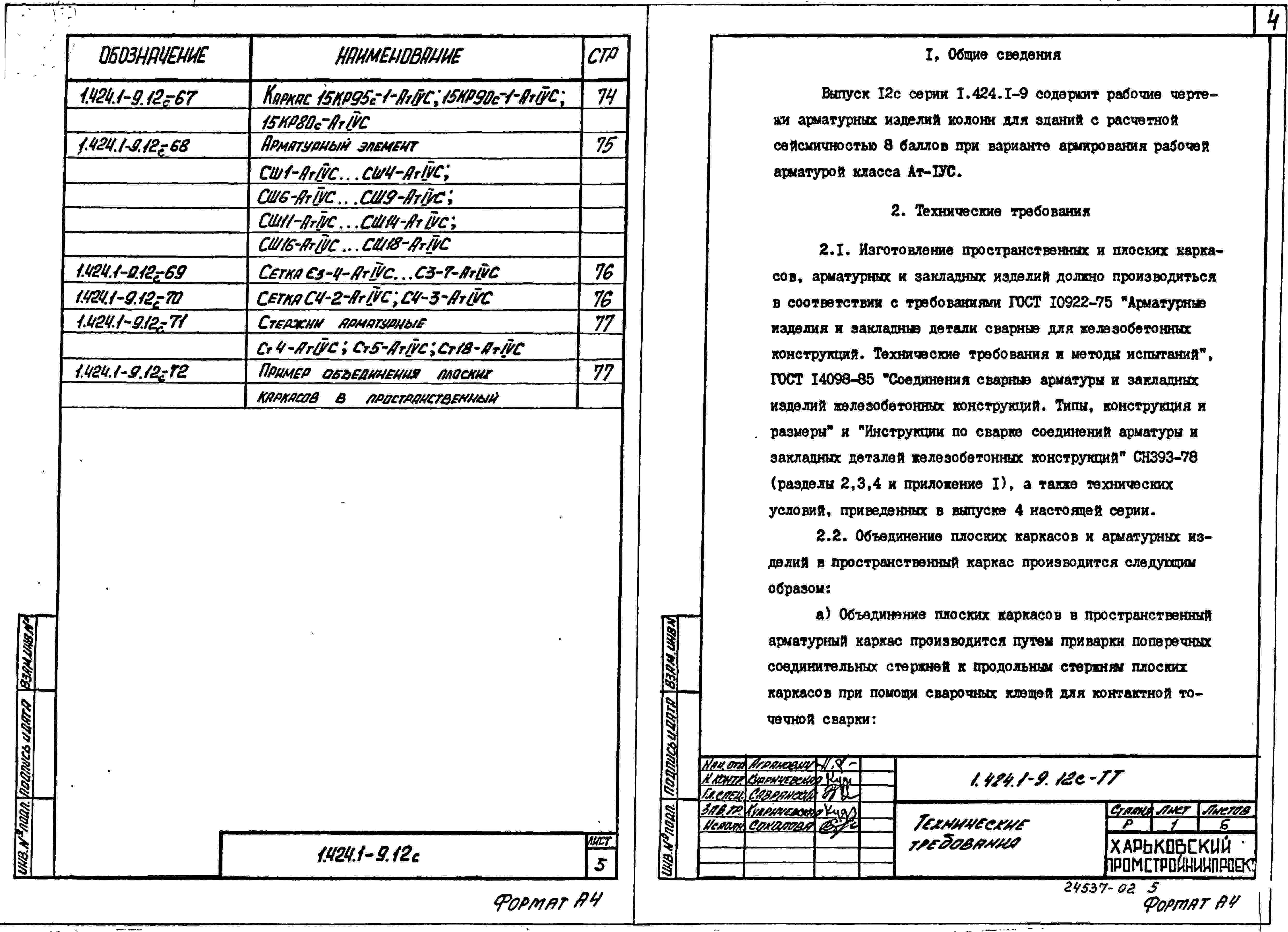

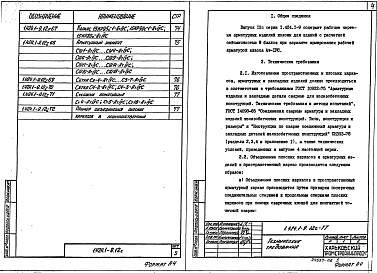

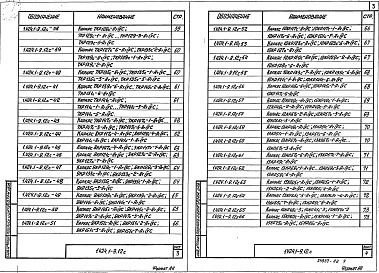

Выпуск 12

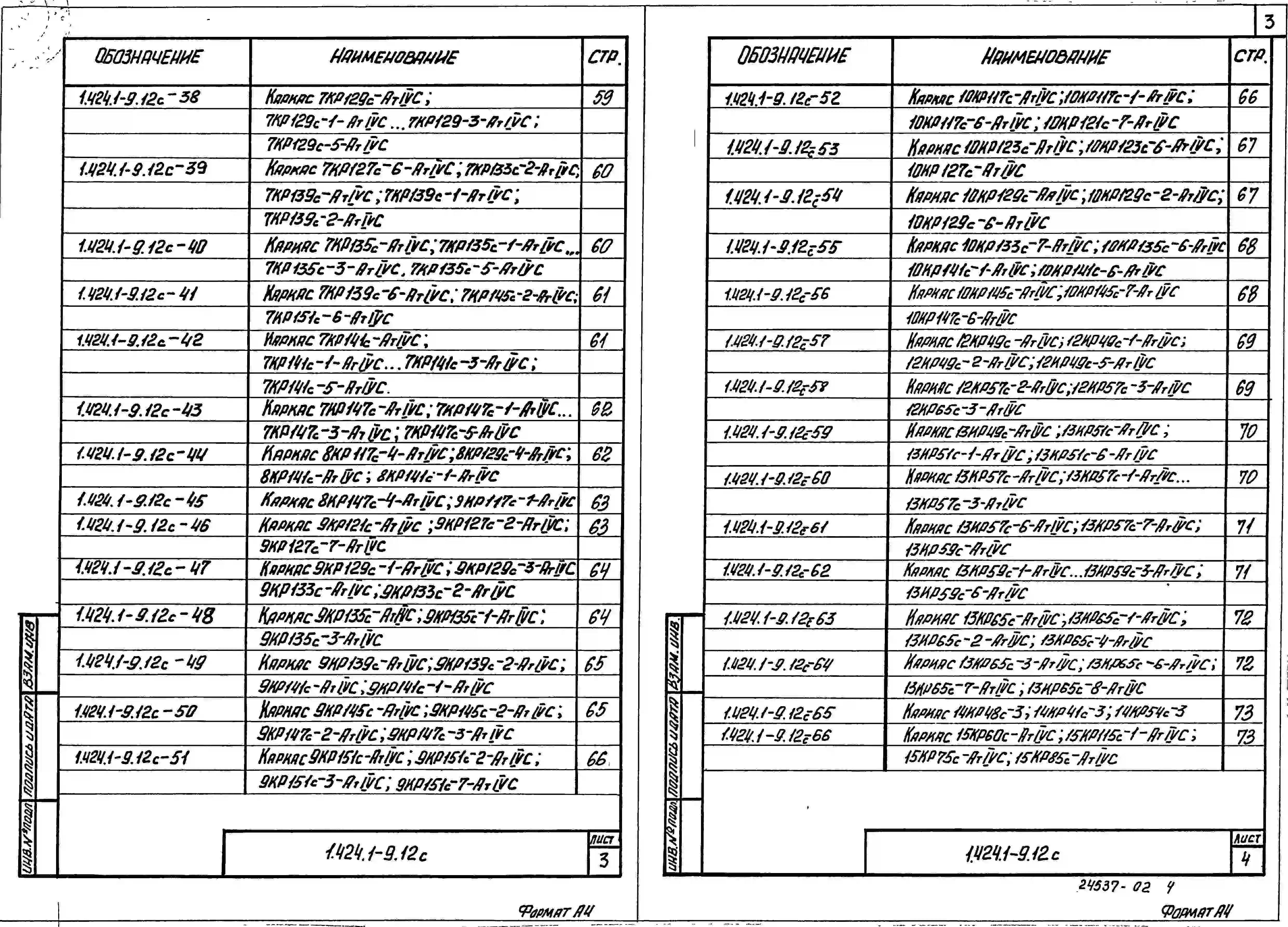

с Вариант армирования колонн сталь. Ат-1УС. Арматурные и закладные изделия колонн для зданий с расчетной сейсмичностью 8 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

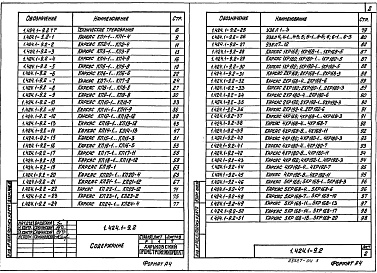

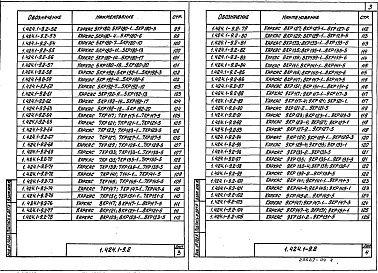

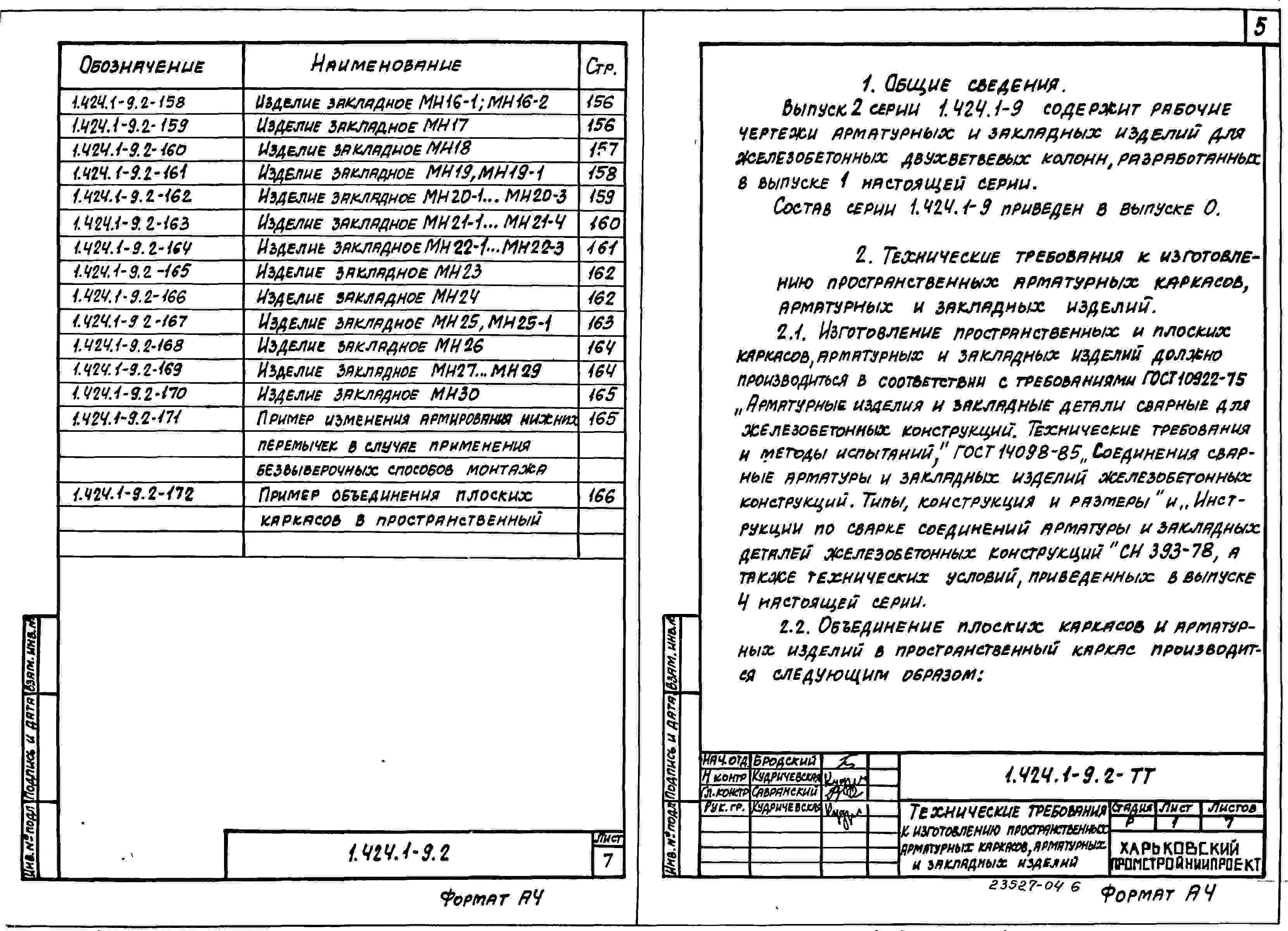

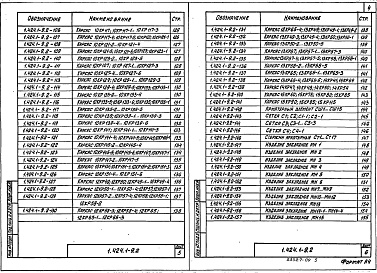

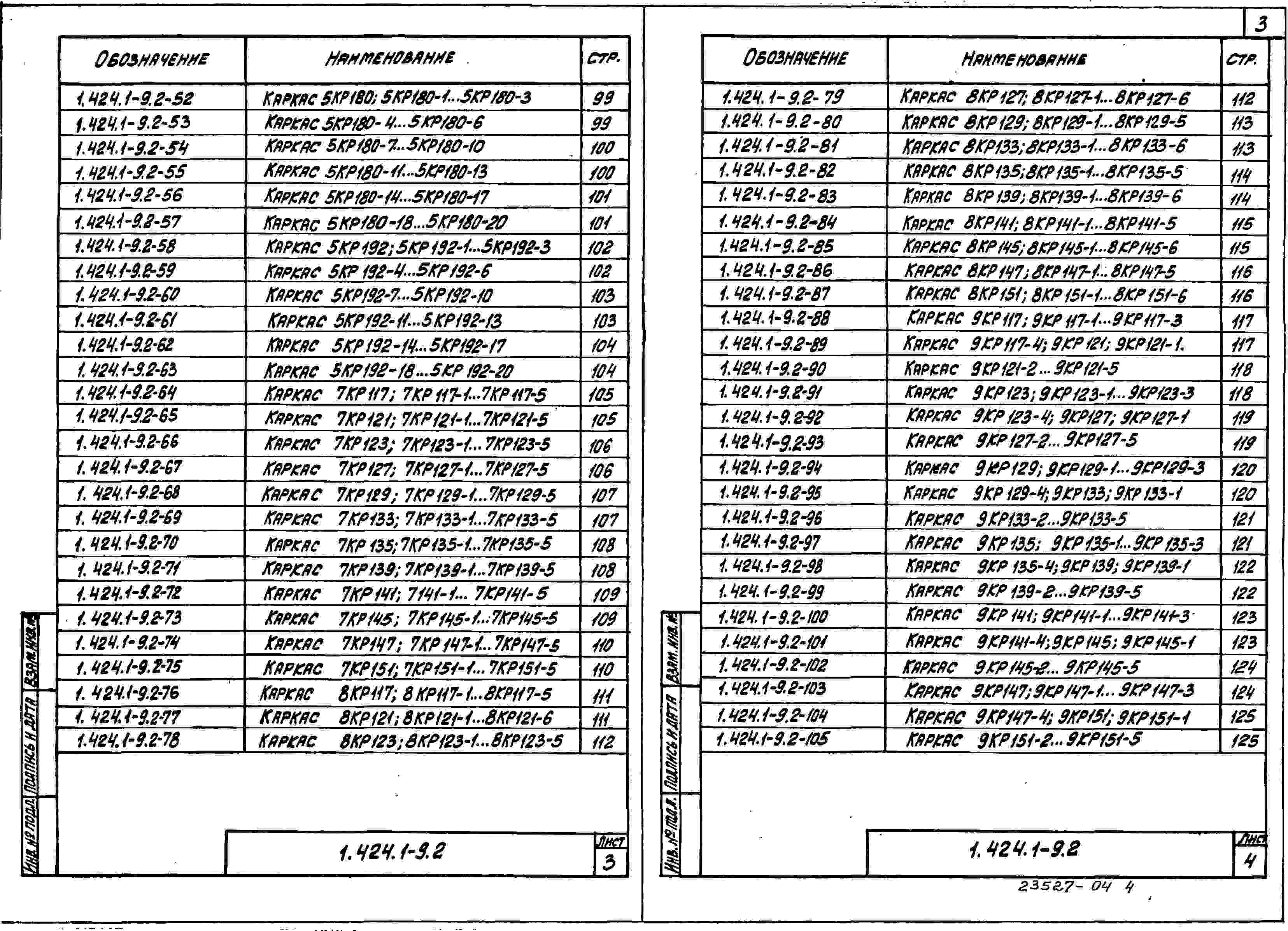

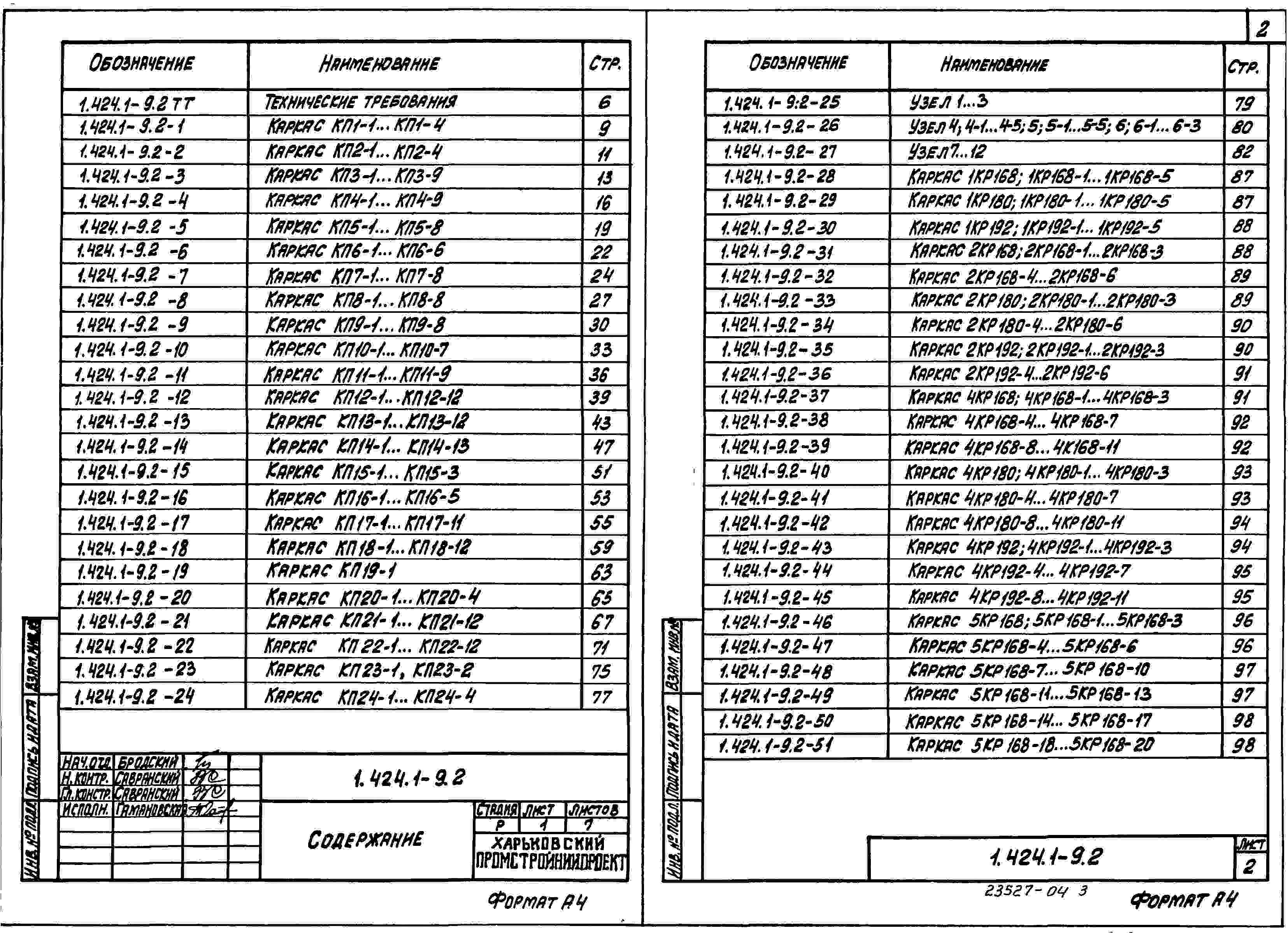

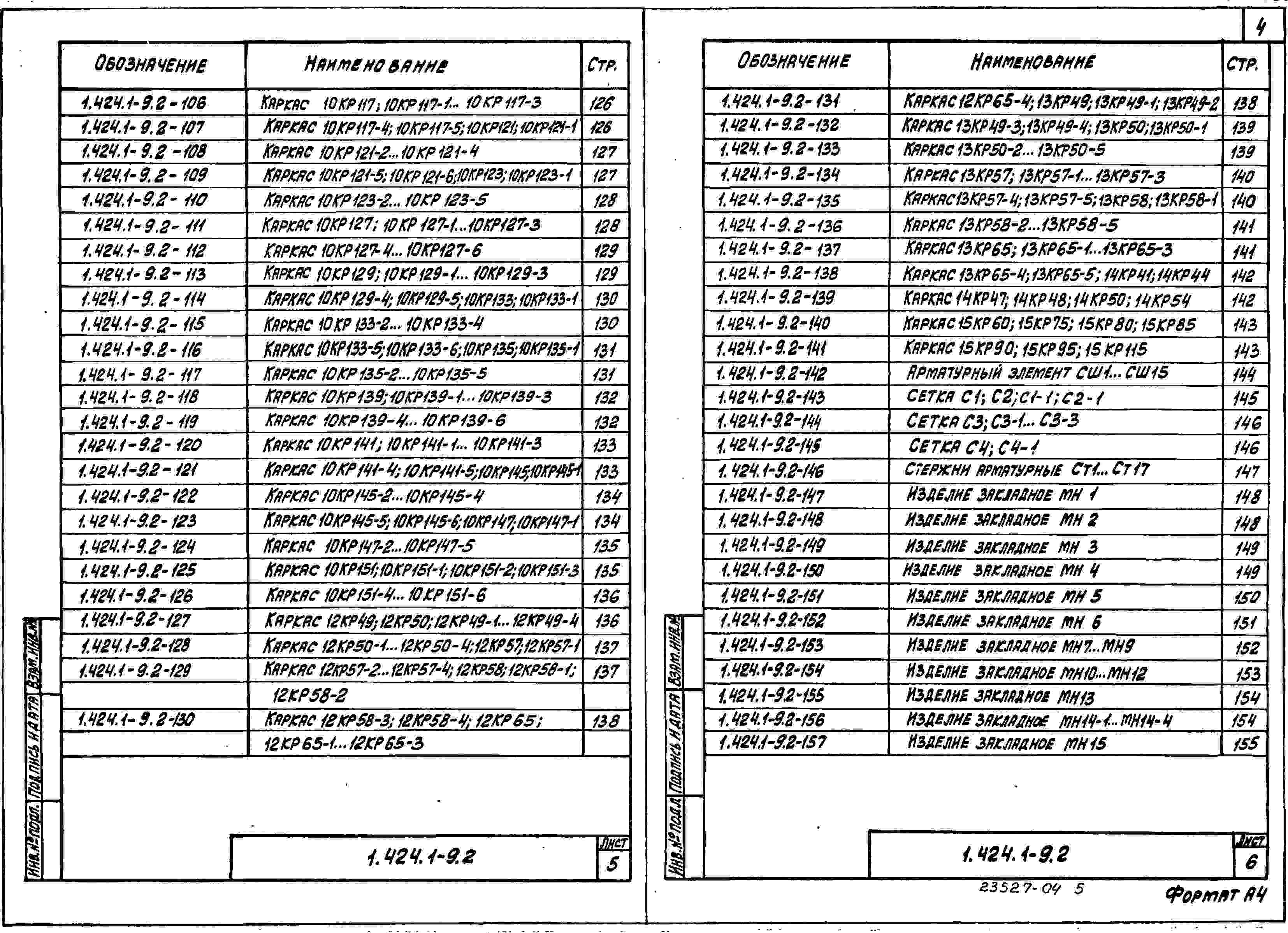

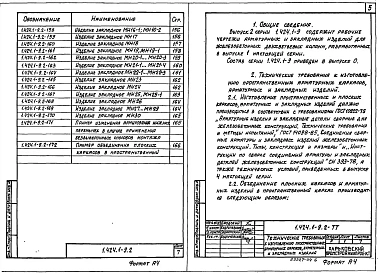

Выпуск 2

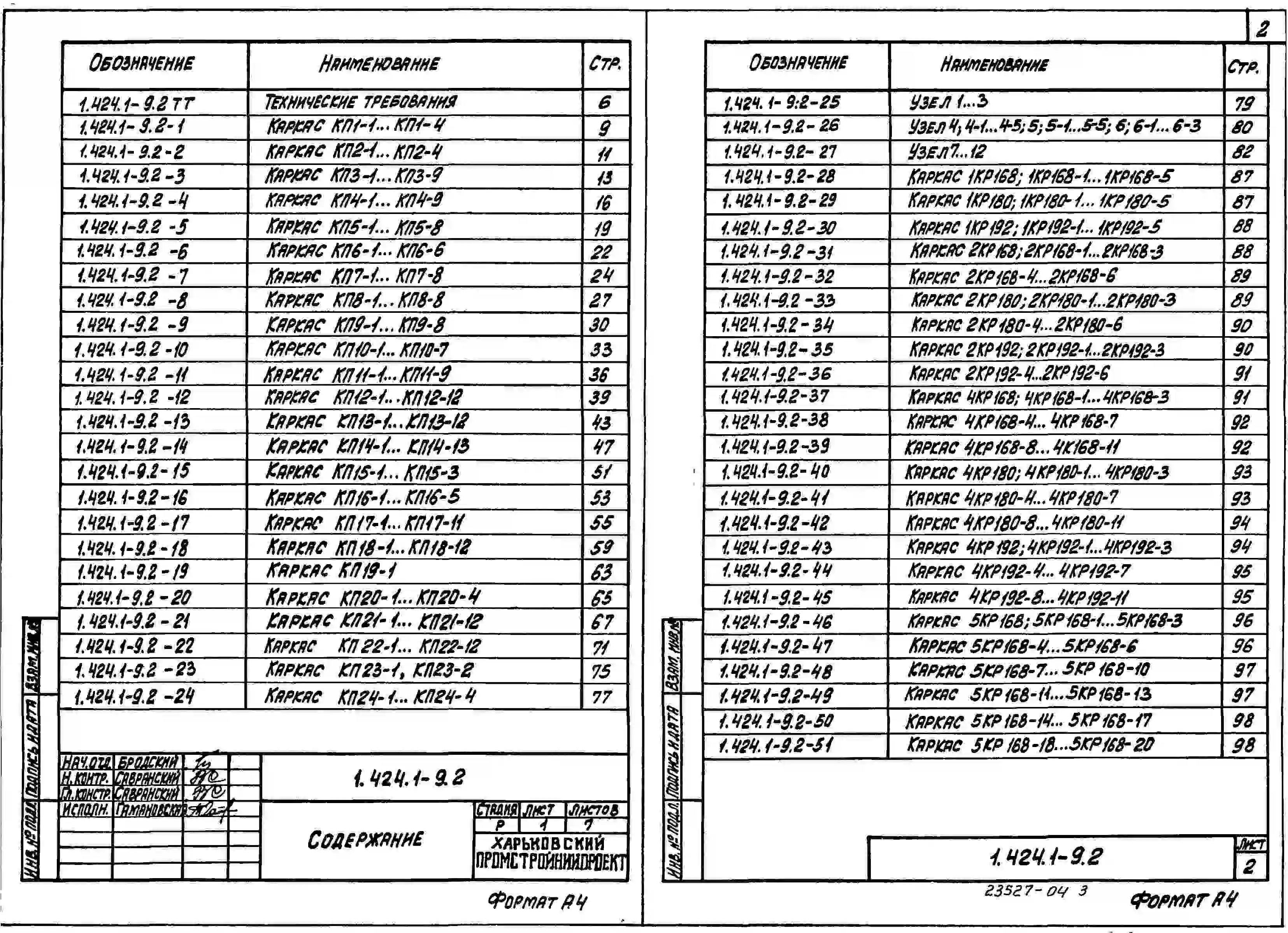

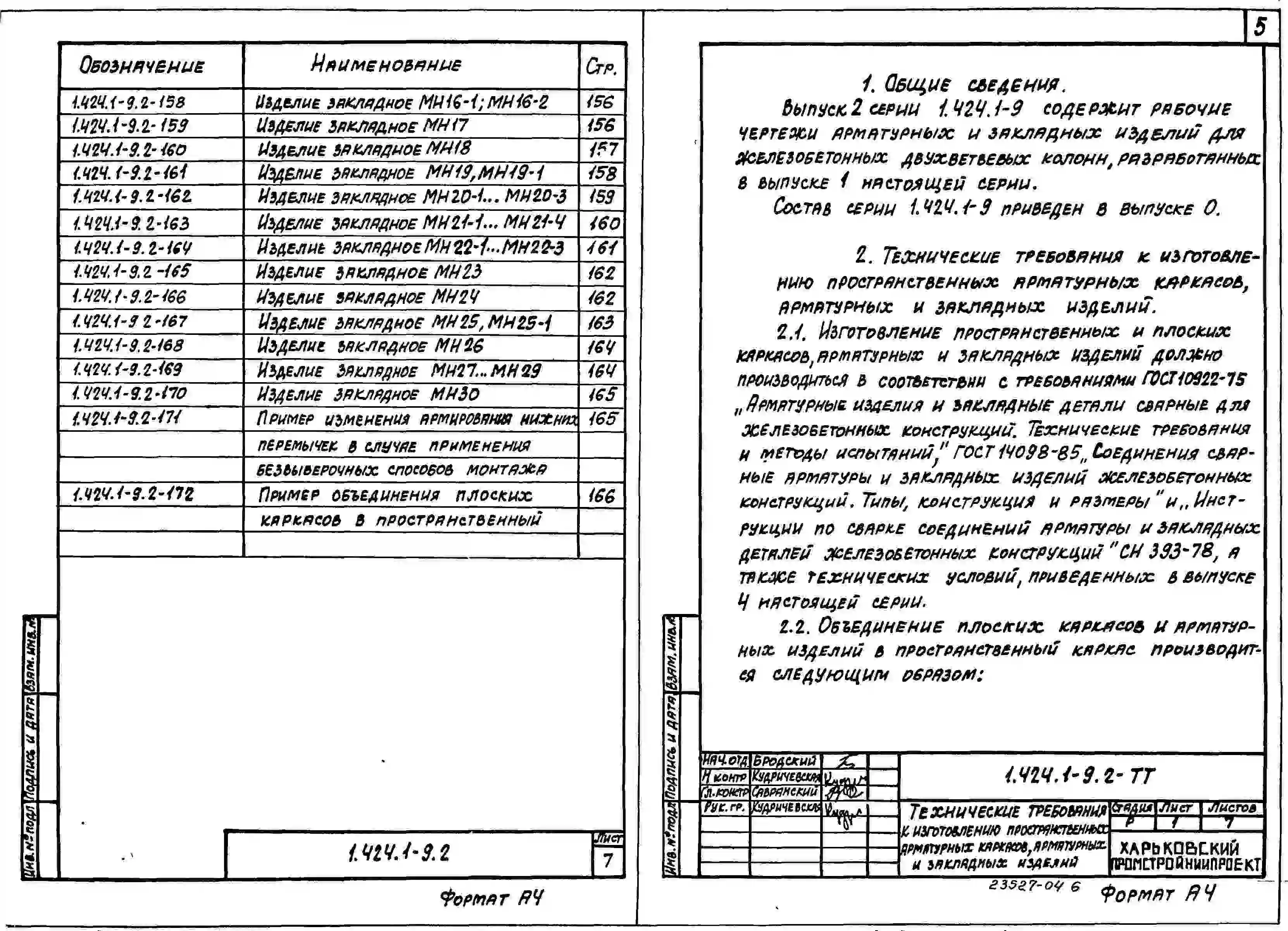

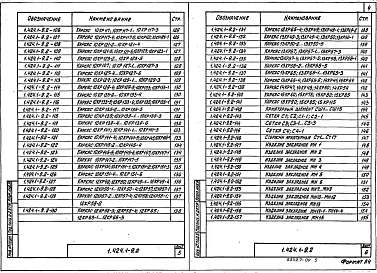

Части 1, 2. Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

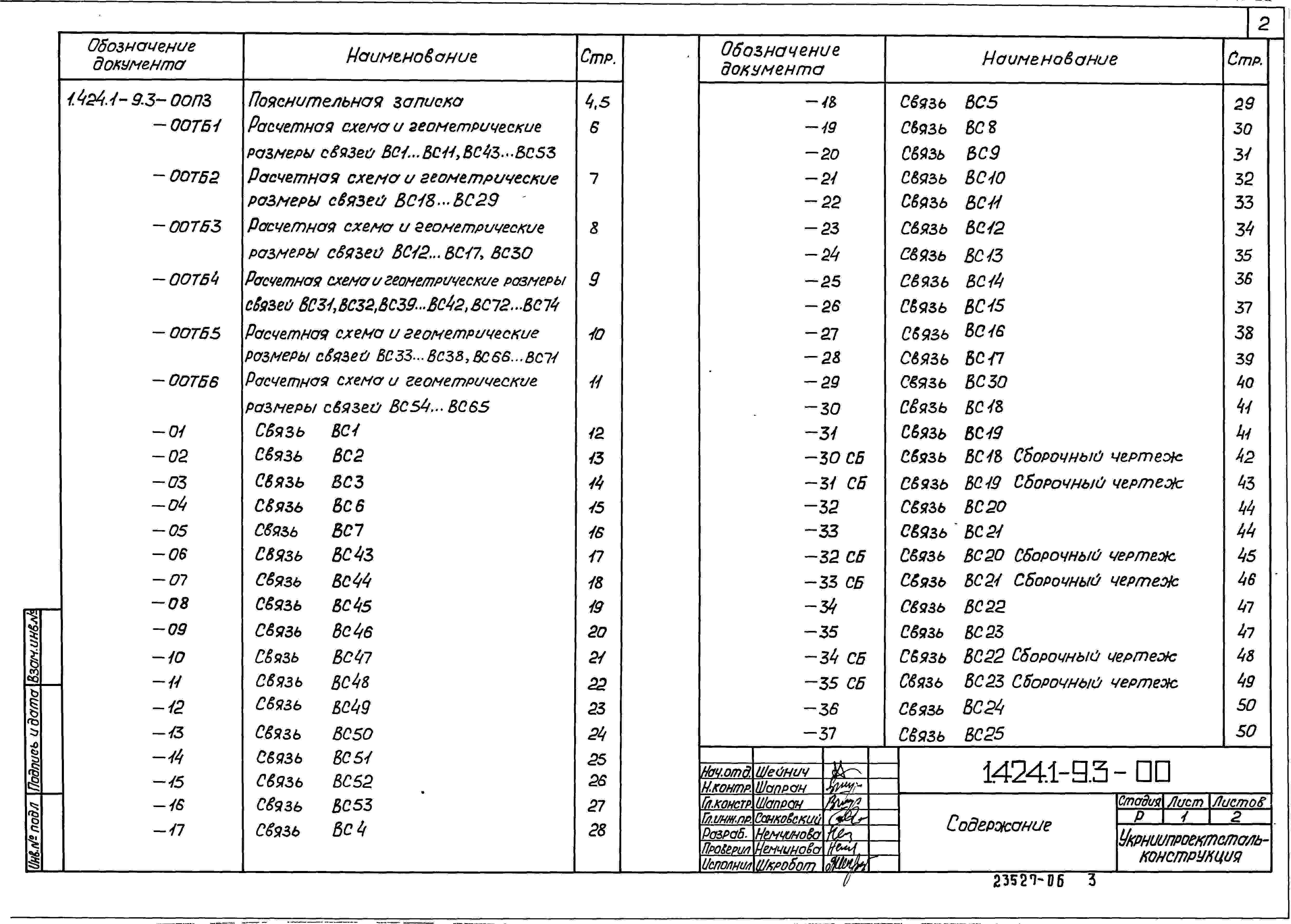

Выпуск 3
Стальные связи по колоннам. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:

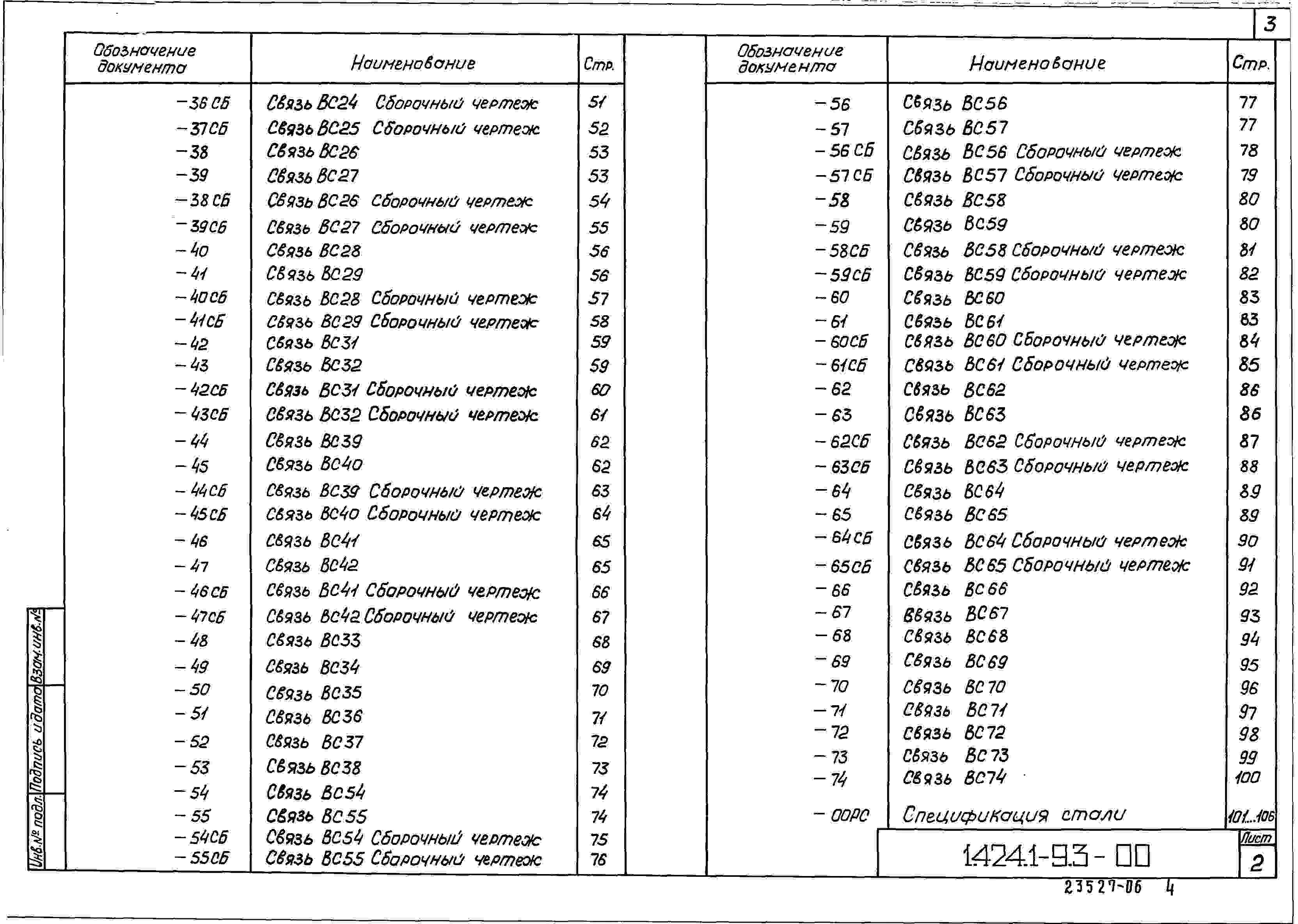

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Выпуск 4
Технические условия
Новое название альбома:
Выпуск 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

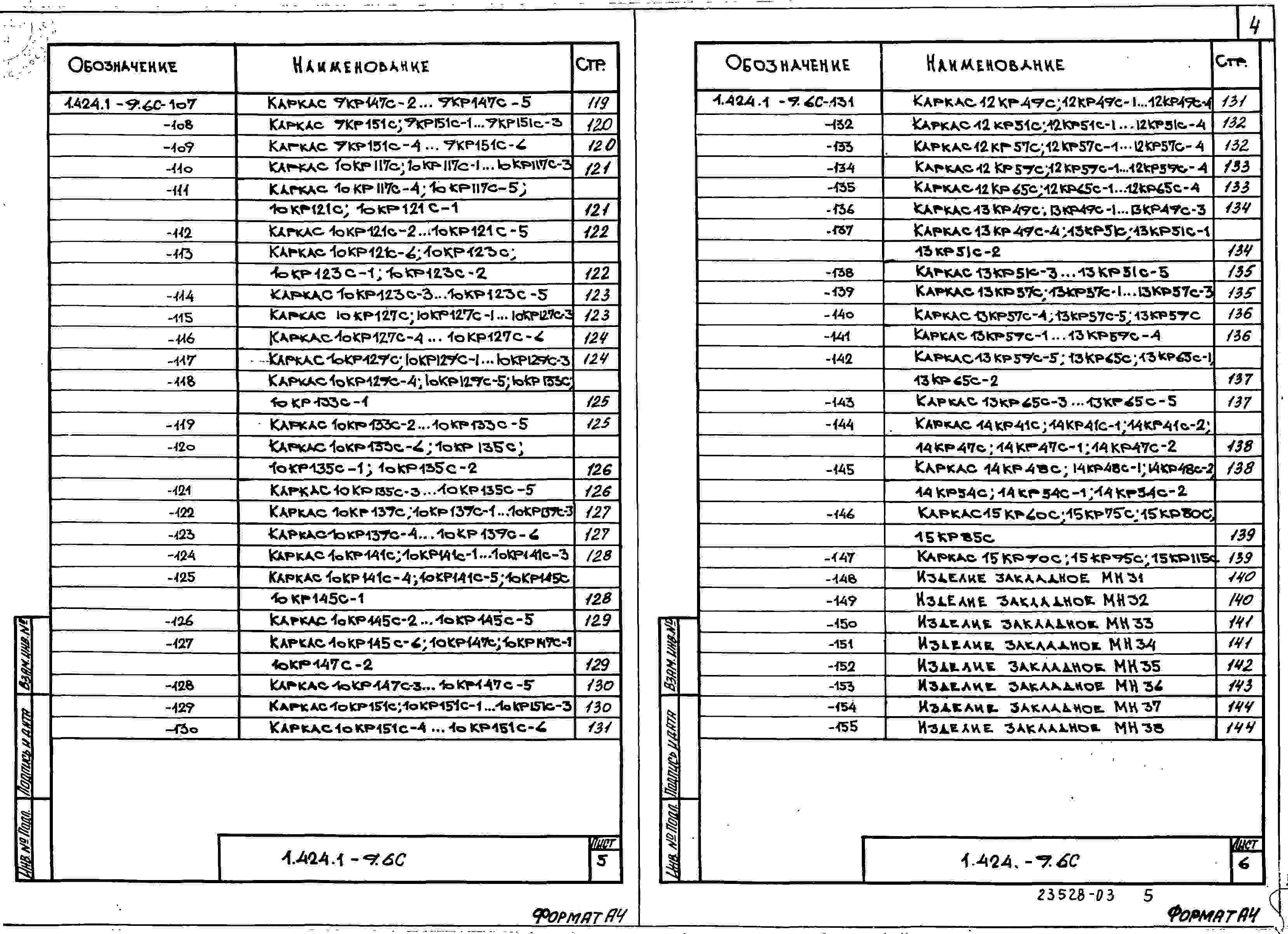

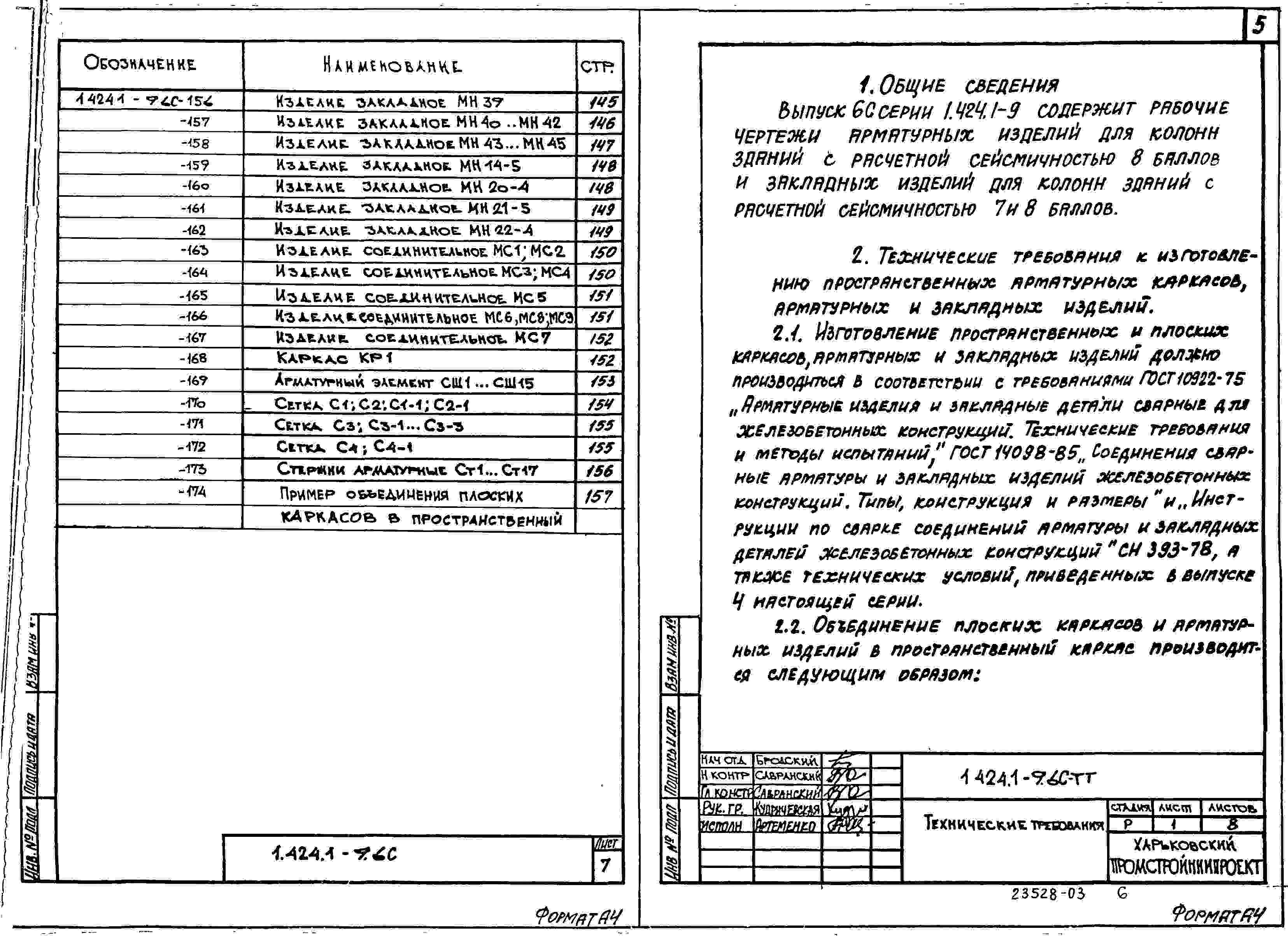

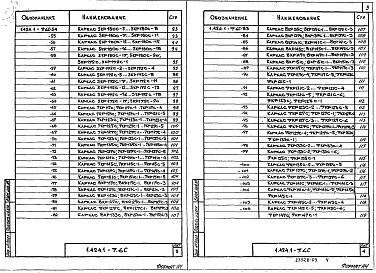

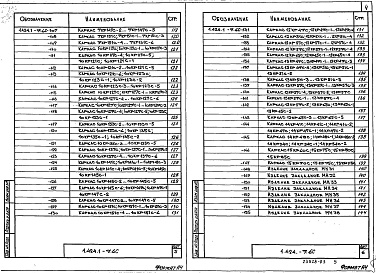

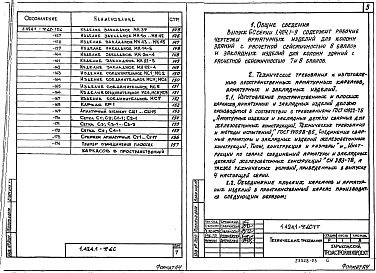

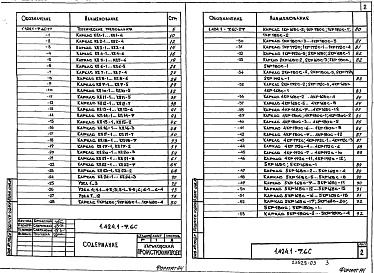

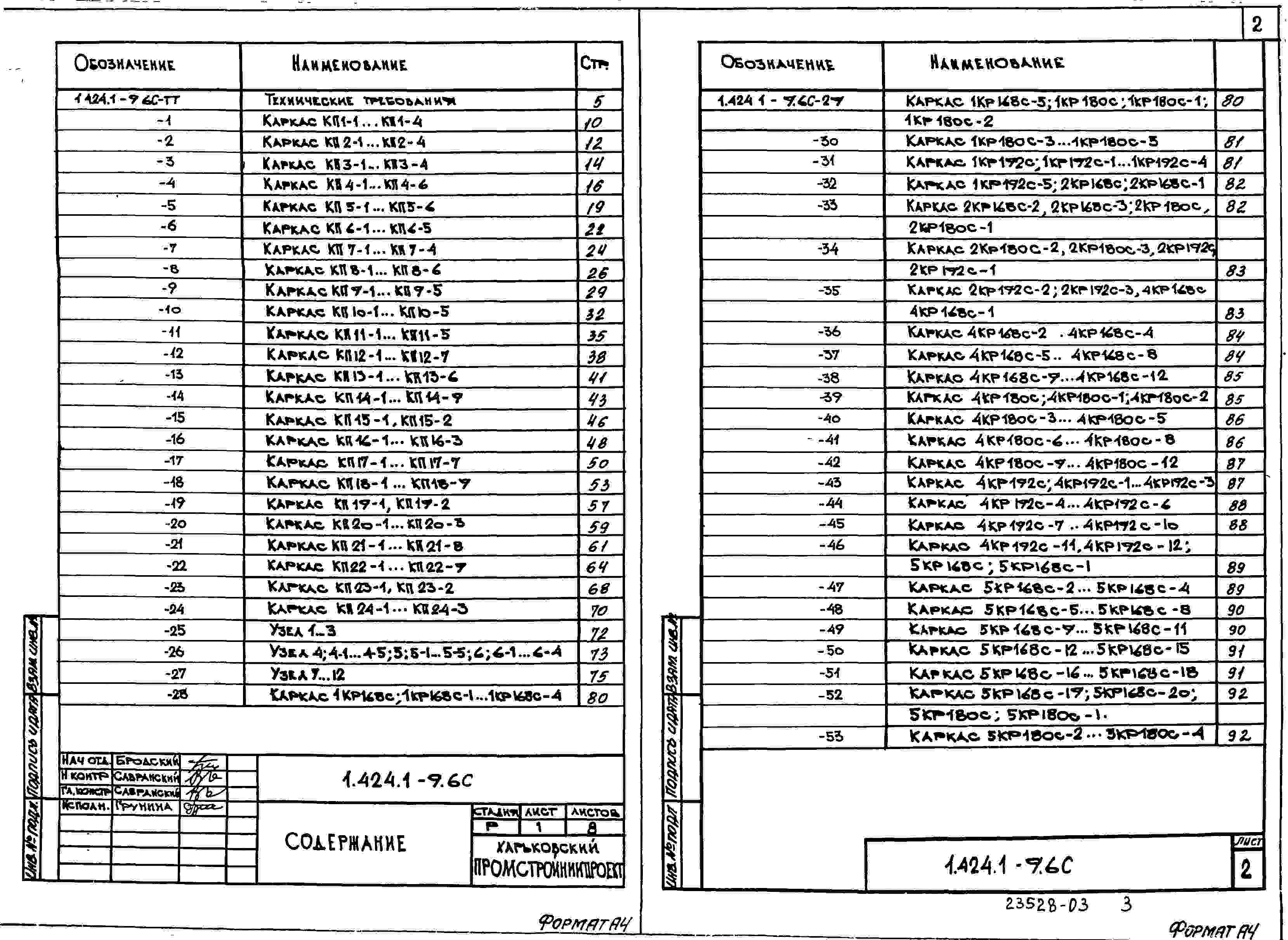

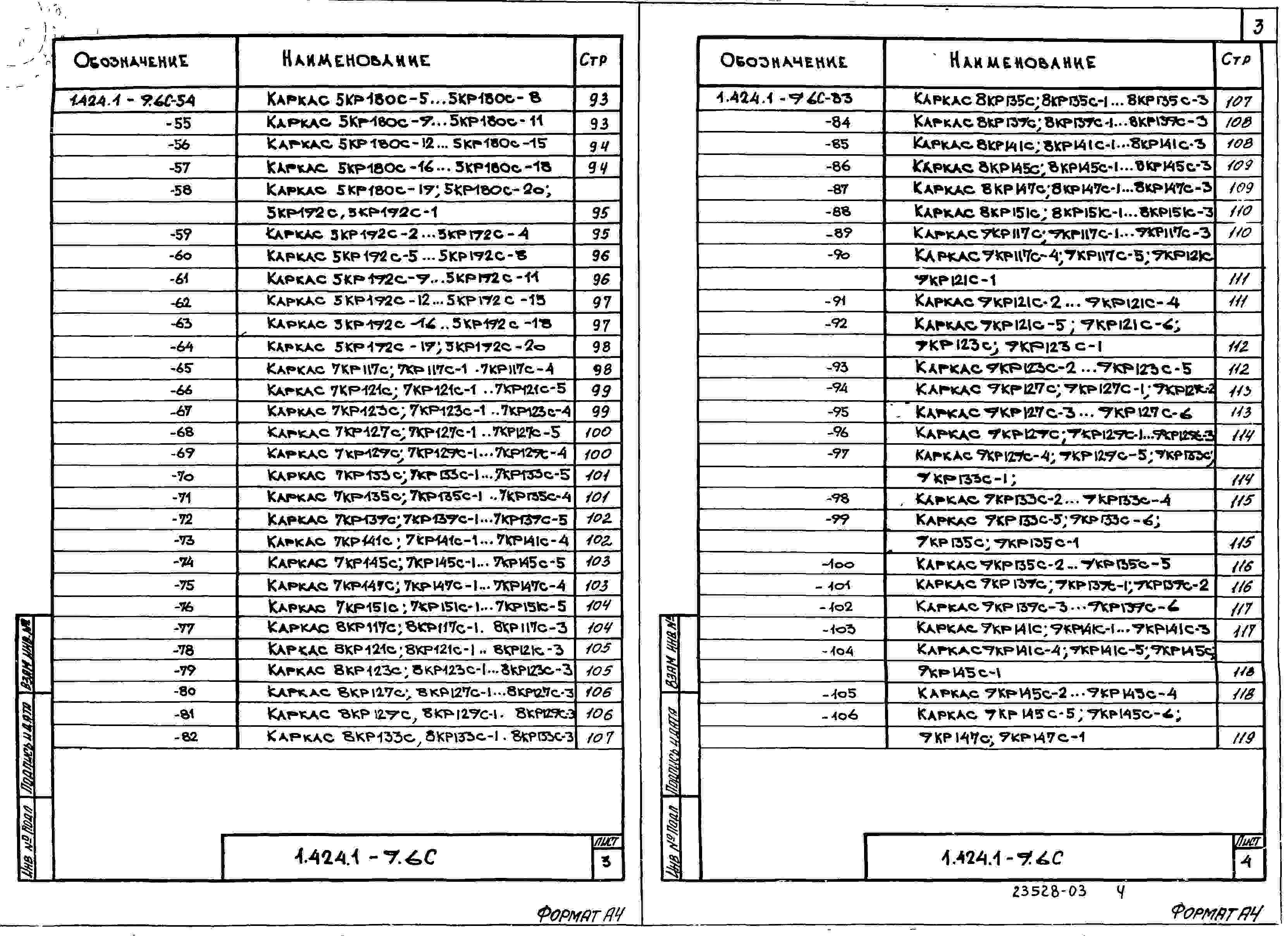

Выпуск 6

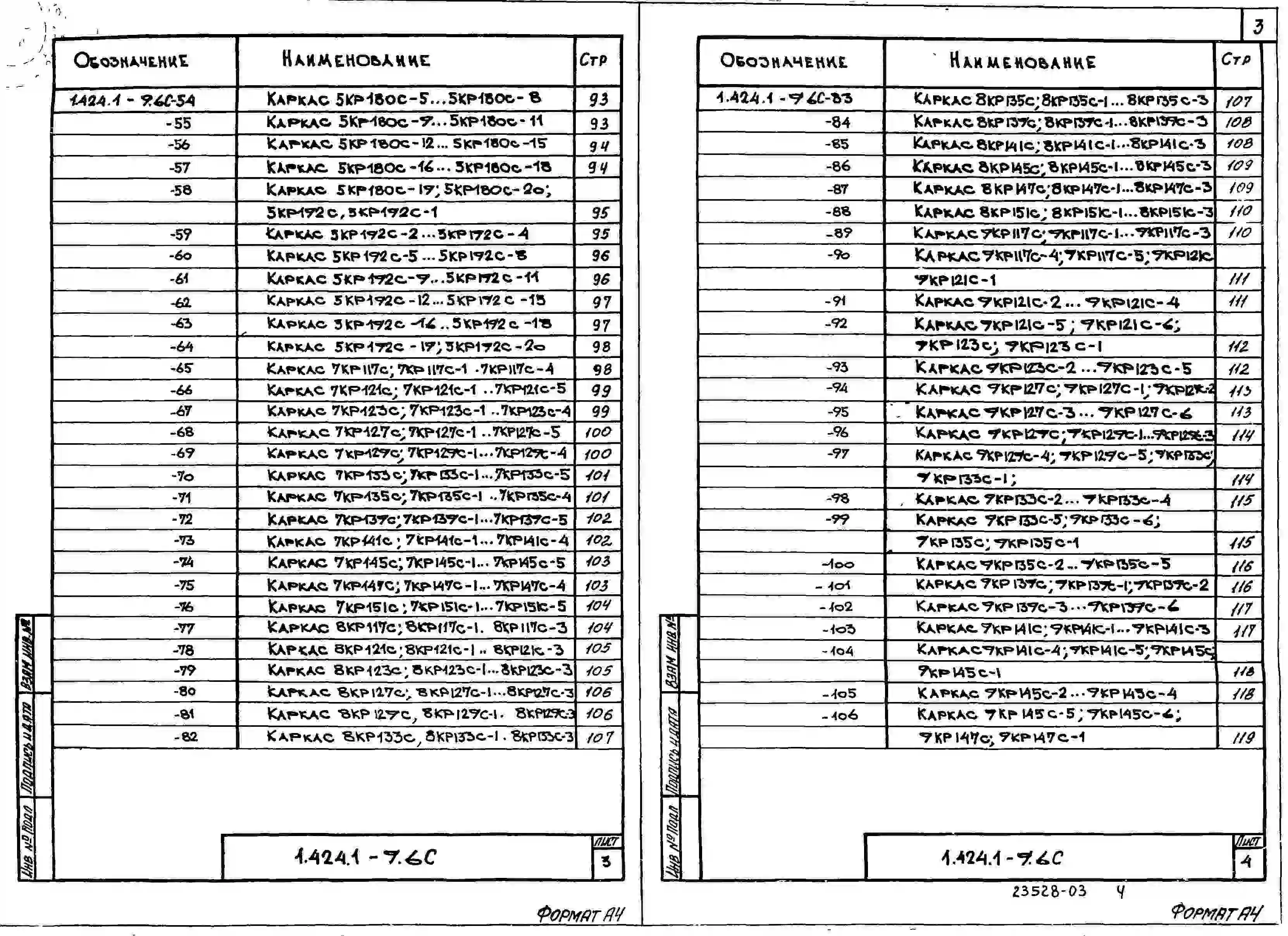

с  Арматурные и закладные изделия колонн для зданий с расчетной сейсмичностью 7, 8 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

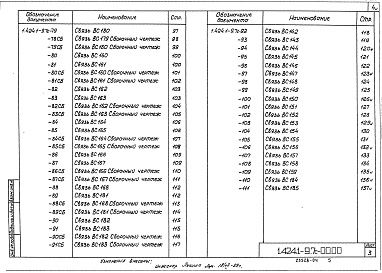

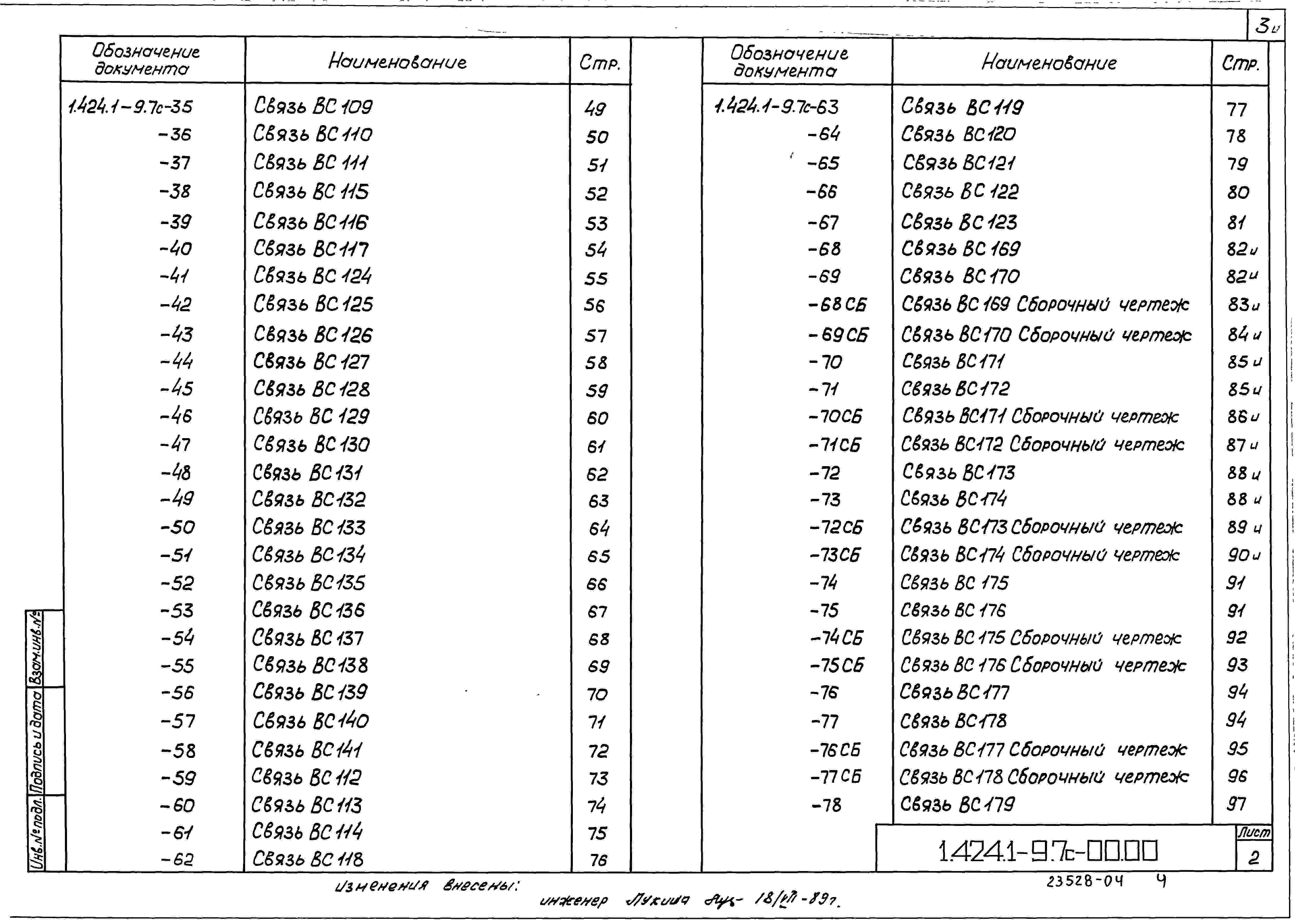

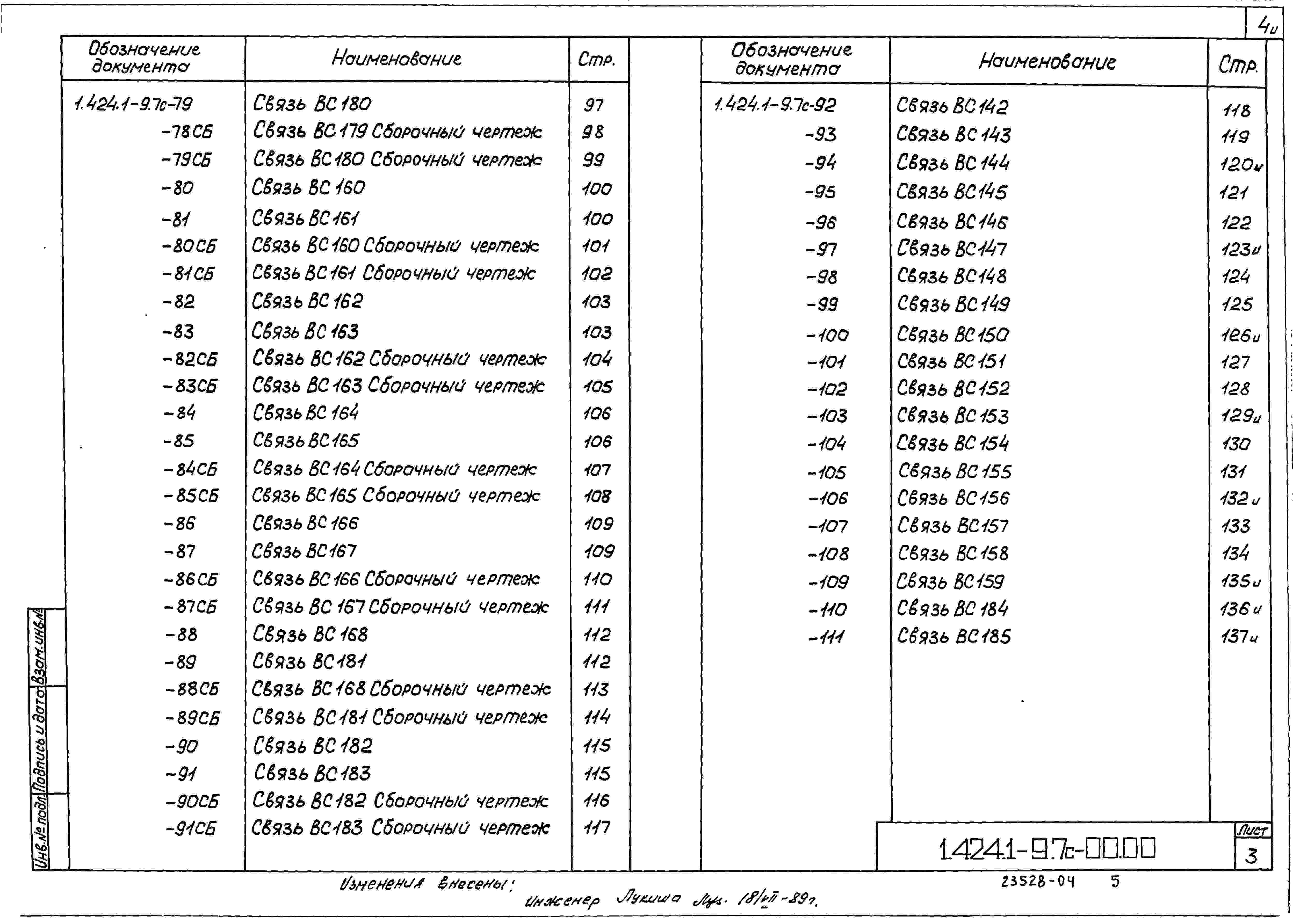

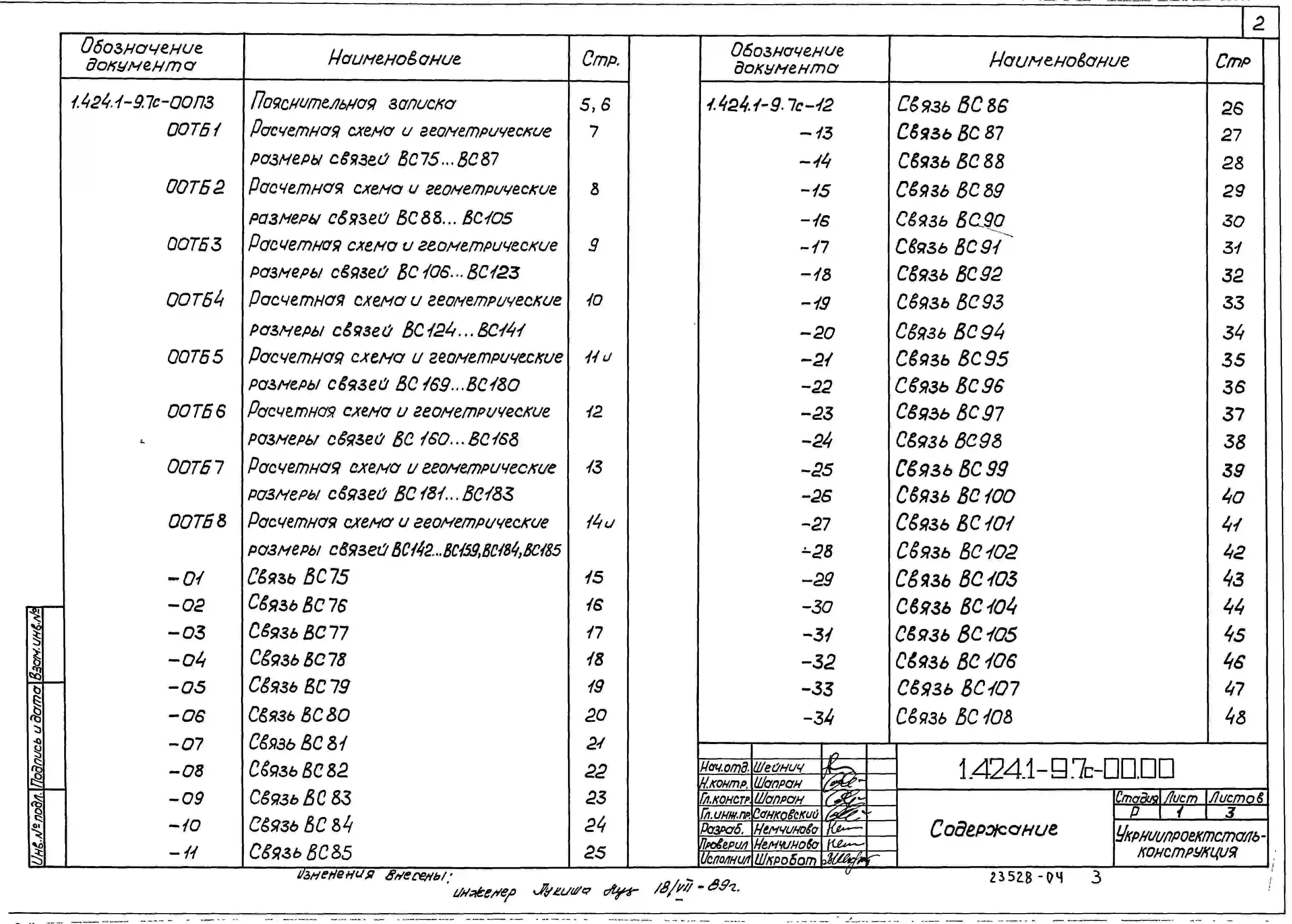

Выпуск 7

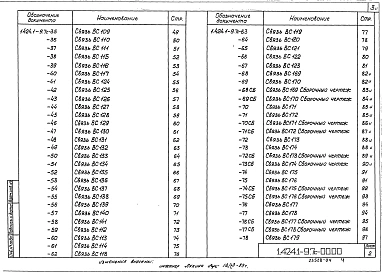

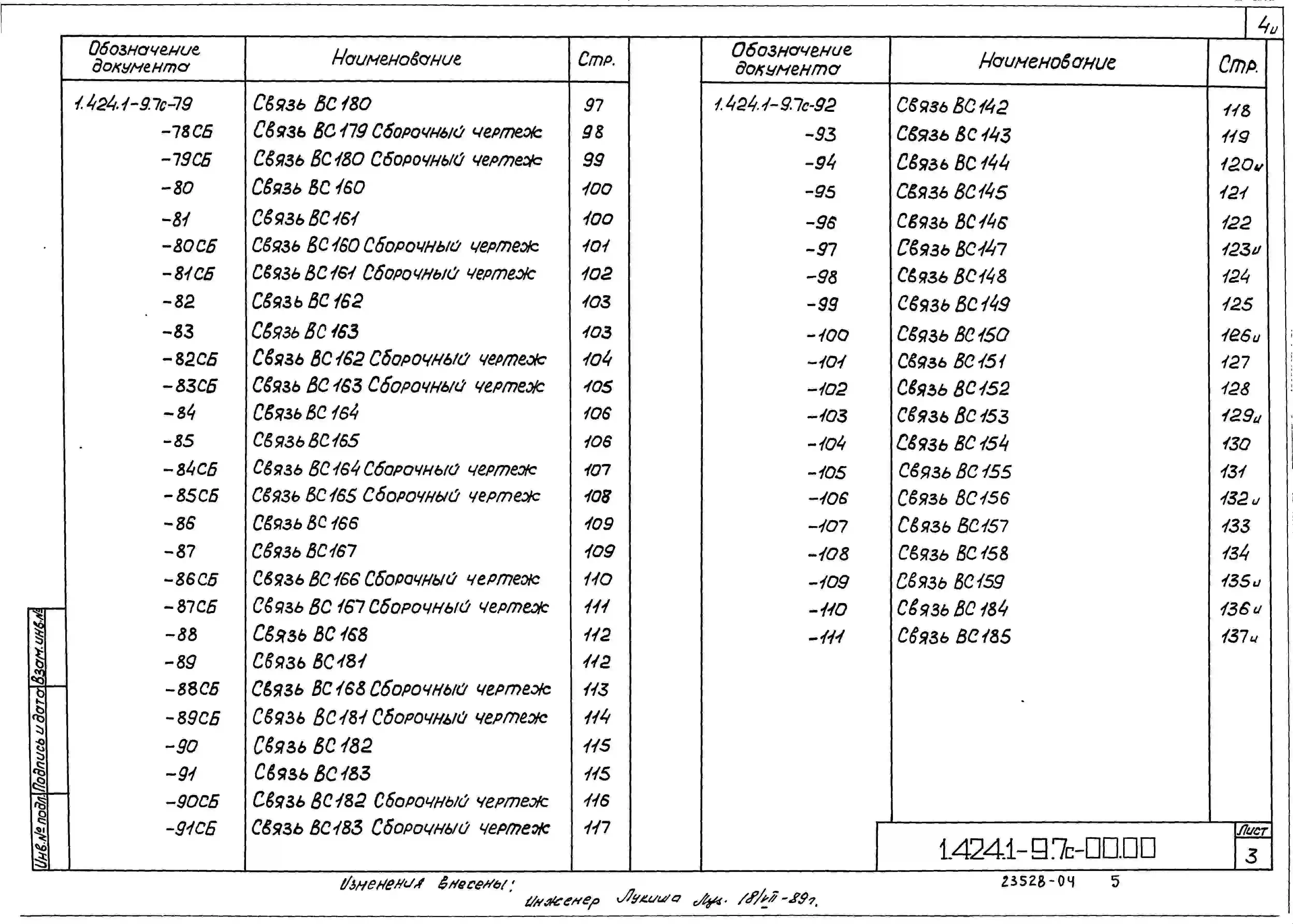

с Стальные связи по колоннам для зданий с расчетной сейсмичностью 7, 8 баллов. Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:

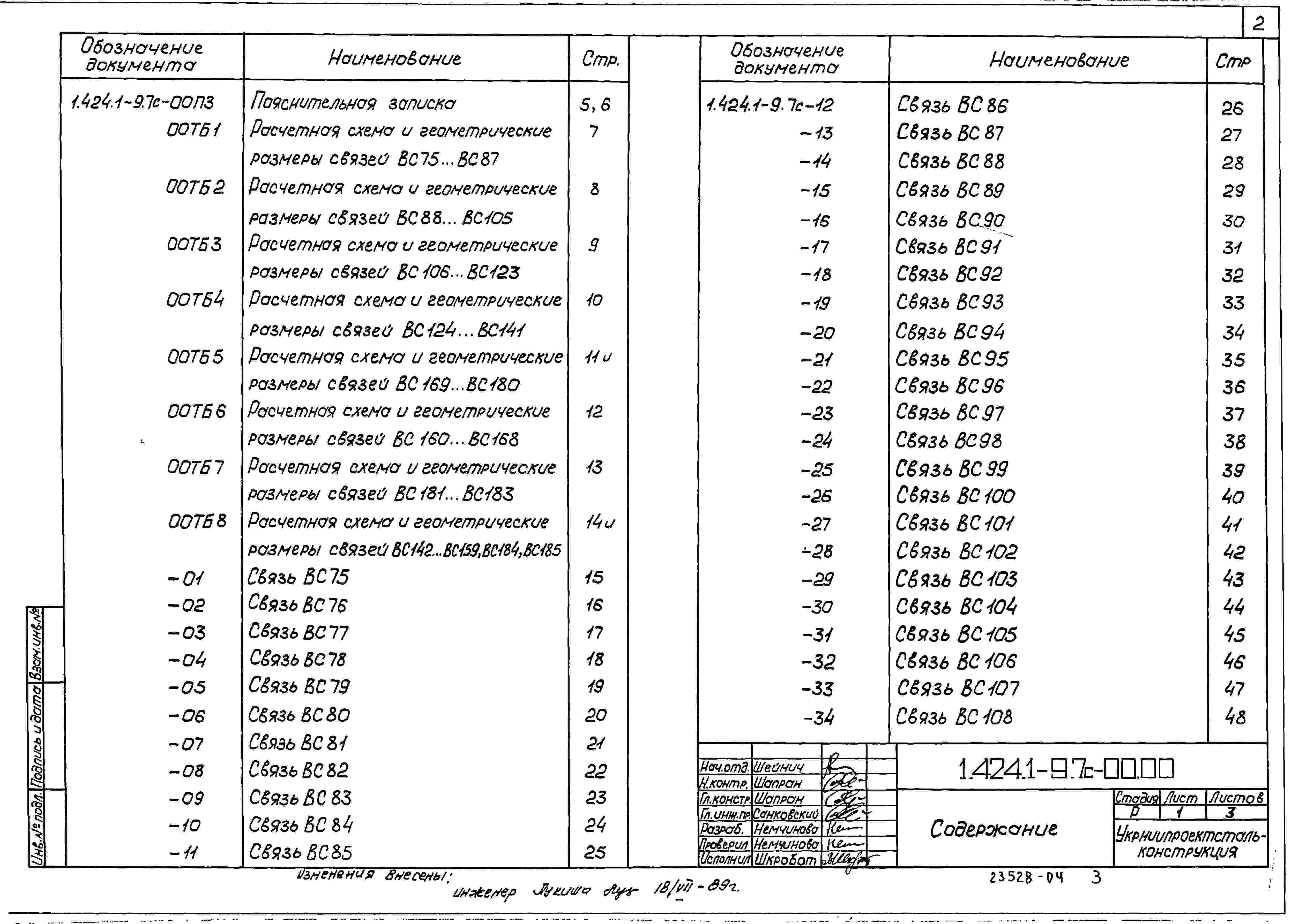

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

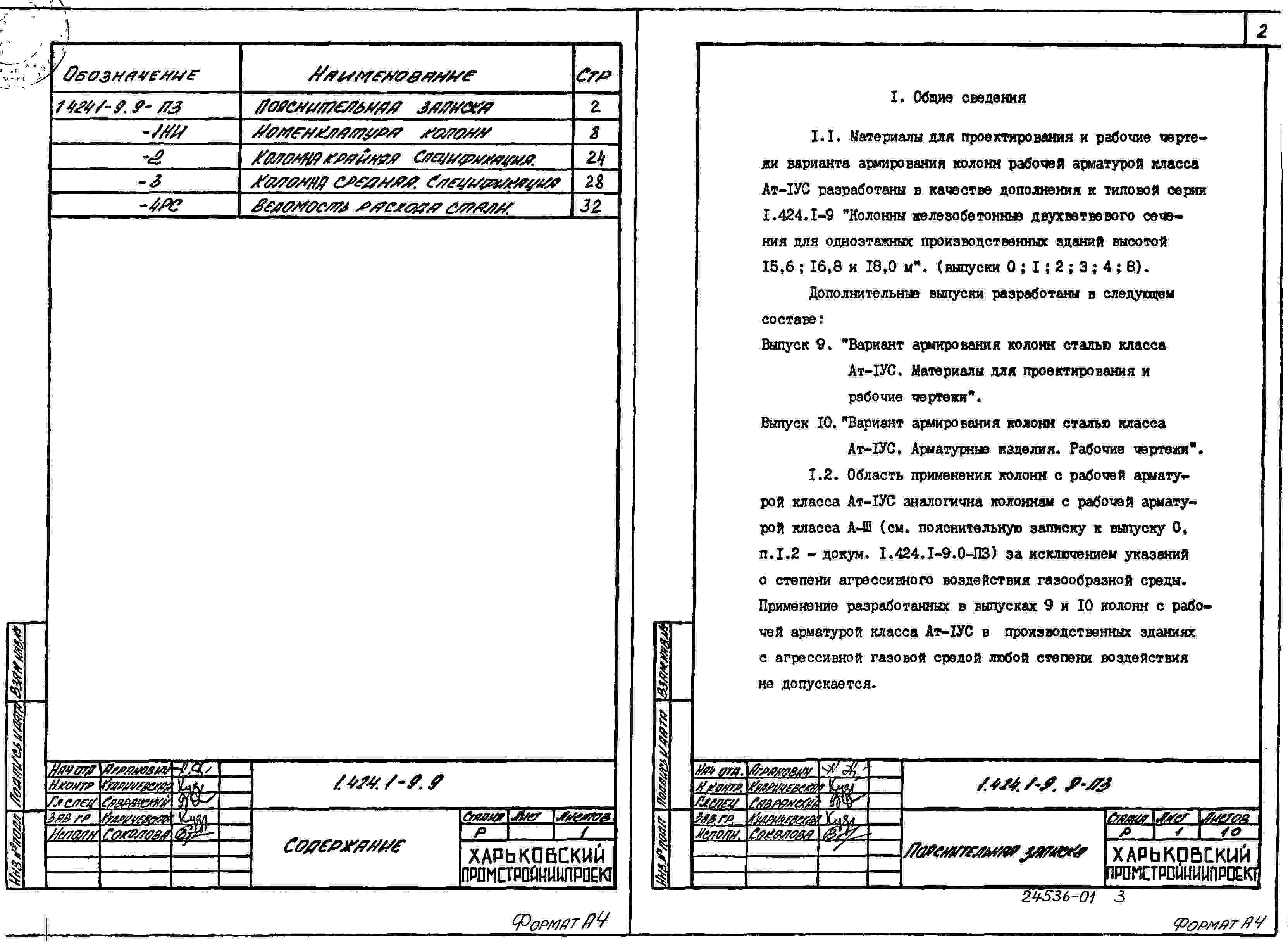

Выпуск 9
Новое название альбома:
Имеющиеся картинки:

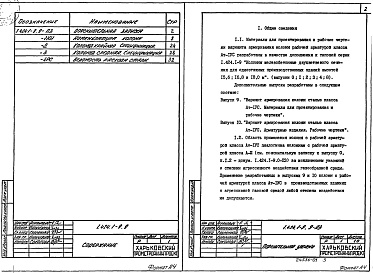

1 картинка альбома:     Alt для картинки:
Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Бетон тяжелый классов В22,5; В30; В40 (марок М300; М400; М500).
Продольная арматура – из стали класса А-III диаметром 20–36 мм, ГОСТ 5781-82, либо из стали класса Ат-IIIс диаметром до 32 мм включительно по ГОСТ 10884-81, ТУ 14-231-35-86 и ТУ 14-15-163-87.
Поперечная – из стали класса А-I, ГОСТ 5781-82.
Колонны армированы пространственными арматурными каркасами.


МАРКИ КОЛОНН

<i>Колонны крайних рядов:</i>

1КД156-1.3; 1КД156-2.3; 1КД156-3.3; 1КД156-3.4; 1КД156-4.4; 2КД156-1.3; 2КД156-1.5; 2КД156-2.3; 2КД156-2.4; 2КД156-3.3; 2КД156-3.4; 2КД156-4.3; 2КД156-4.4; 2КД156-4.5; 3КД156-1.3; 3КД156-1.4; 3КД156-2.3; 3КД156-2.4; 3КД156-3.3; 3КД156-3.4; 3КД156-4.3; 3КД156-4.4; 3КД156-4.5; 3КД156-5.3; 3КД156-5.4; 3КД156-6.3; 3КД156-6.4; 3КД156-7.3; 3КД156-7.4; 3КД156-8.4; 3КД156-9.3; 4КД156-1.3; 4КД156-1.4; 4КД156-1.5; 4КД156-2.3; 4КД156-2.4; 4КД156-2.5; 4КД156-3.3; 4КД156-3.4; 4КД156-3.5; 4КД156-4.3; 4КД156-4.4; 4КД156-5.3; 4КД156-5.4; 4КД156-6.3; 4КД156-6.4; 4КД156-6.5; 4КД156-7.3; 4КД156-7.4; 4КД156-8.4; 4КД156-8.5; 4КД156-9.3; 4КД156-9.4;

1КД168-1.3; 1КД168-1.4; 1КД168-2.3; 1КД168-2.4; 1КД168-3.3; 1КД168-3.4; 1КД168-4.3; 1КД168-5.3; 1КД168-5.4; 1КД168-6.4; 1КД168-7.3; 1КД168-7.4; 1КД168-8.4; 2КД168-1.3; 2КД168-1.4; 2КД168-2.3; 2КД168-2.4; 2КД168-2.5; 2КД168-3.3; 2КД168-4.3; 2КД168-4.4; 2КД168-5.3; 2КД168-5.4; 2КД168-5.5; 2КД168-6.4; 3КД168-1.3; 3КД168-1.4; 3КД168-2.3; 3КД168-2.4; 3КД168-2.5; 3КД168-3.3; 3КД168-3.4; 3КД168-4.3; 3КД168-4.4; 3КД168-5.3; 3КД168-5.4; 3КД168-6.4; 3КД168-6.5; 3КД168-7.3; 3КД168-7.4; 3КД168-8.3; 3КД168-8.4; 4КД168-1.5; 4КД168-2.3; 4КД168-2.4; 4КД168-2.5; 4КД168-3.3; 4КД168-3.4; 4КД168-3.5; 4КД168-4.3; 4КД168-4.4; 4КД168-5.4; 4КД168-6.4; 4КД168-6.5; 4КД168-7.3; 4КД168-7.4; 4КД168-7.5; 4КД168-8.3; 4КД168-8.4; 4КД168-8.5;

1КД180-1.3; 1КД180-1.4; 1КД180-2.3; 1КД180-2.4; 1КД180-3.3; 1КД180-3.4; 1КД180-4.3; 1КД180-4.4; 1КД180-5.3; 1КД180-5.4; 1КД180-5.5; 1КД180-6.3; 1КД180-6.4; 1КД180-7.4; 1КД180-7.5; 1КД180-8.4; 2КД180-1.3; 2КД180-1.4; 2КД180-2.3; 2КД180-2.4; 2КД180-3.3; 2КД180-3.4; 2КД180-4.3; 2КД180-4.4; 2КД180-5.4; 2КД180-5.5; 2КД180-6.4; 2КД180-6.5; 2КД180-7.3; 3КД180-1.3; 3КД180-1.4; 3КД180-1.5; 3КД180-2.3; 3КД180-2.4; 3КД180-2.5; 3КД180-3.4; 3КД180-3.5; 3КД180-4.3; 3КД180-4.4; 3КД180-5.4; 3КД180-5.5; 3КД180-6.3; 3КД180-6.4; 3КД180-7.5; 3КД180-8.3; 3КД180-8.4; 3КД180-8.5; 3КД180-9.3; 3КД180-9.4; 4КД180-1.3; 4КД180-1.4; 4КД180-1.5; 4КД180-2.3; 4КД180-2.4; 4КД180-2.5; 4КД180-3.4; 4КД180-3.5; 4КД180-4.3; 4КД180-4.4; 4КД180-4.5; 4КД180-5.4; 4КД180-5.5; 4КД180-6.3; 4КД180-6.4; 4КД180-6.5; 4КД180-7.4; 4КД180-7.5; 4КД180-8.4; 4КД180-8.5; 4КД180-9.3; 4КД180-9.4; 4КД180-9.5; 4КД180-10.3; 4КД180-10.4; 4КД180-10.5; 4КД180-11.4; 4КД180-11.5; 4КД180-12.3; 4КД180-12.4; 4КД180-12.5.


<i>Колонны средних рядов:</i>

5КД156-1.3; 5КД156-1.4; 5КД156-2.3; 5КД156-2.4; 5КД156-3.3; 5КД156-3.4; 5КД156-4.3; 5КД156-4.4; 5КД156-5.3; 5КД156-5.4; 5КД156-6.3; 5КД156-7.3; 5КД156-7.4; 5КД156-8.4; 5КД156-9.3; 5КД156-10.3; 5КД156-10.4; 5КД156-11.4; 5КД156-12.4; 6КД156-1.3; 6КД156-1.4; 6КД156-1.5; 6КД156-2.3; 6КД156-2.4; 6КД156-2.5; 6КД156-3.3; 6КД156-3.4; 6КД156-3.5; 6КД156-4.3; 6КД156-4.4; 6КД156-4.5; 6КД156-5.3; 6КД156-5.4; 6КД156-5.5; 6КД156-6.4; 6КД156-7.3; 6КД156-7.4; 6КД156-7.5; 6КД156-8.3; 6КД156-8.4; 6КД156-8.5; 6КД156-9.3; 6КД156-9.4; 6КД156-9.5; 6КД156-10.3; 6КД156-10.4; 6КД156-11.4; 6КД156-12.4; 6КД156-12.5; 6КД156-13.4; 6КД156-13.5; 7КД156-1.3; 7КД156-1.4; 7КД156-2.3; 7КД156-2.4; 7КД156-3.3; 8КД156-1.4; 8КД156-1.5; 8КД156-2.4; 8КД156-2.5; 8КД156-3.4; 8КД156-3.5; 8КД156-4.4; 8КД156-4.5; 8КД156-5.4; 8КД156-5.5;

5КД168-1.3; 5КД168-1.4; 5КД168-2.3; 5КД168-2.4; 5КД168-3.3; 5КД168-3.4; 5КД168-3.5; 5КД168-4.3; 5КД168-4.4; 5КД168-5.3; 5КД168-5.4; 5КД168-6.3; 5КД168-6.4; 5КД168-7.3; 5КД168-7.4; 5КД168-8.4; 5КД168-8.5; 5КД168-9.4; 5КД168-9.5; 5КД168-10.3; 5КД168-10.4; 5КД168-11.4; 5КД168-11.5; 6КД168-1.3; 6КД168-1.4; 6КД168-1.5; 6КД168-2.3; 6КД168-2.4; 6КД168-2.5; 6КД168-3.3; 6КД168-3.4; 6КД168-3.5; 6КД168-4.3; 6КД168-4.4; 6КД168-4.5; 6КД168-5.3; 6КД168-5.4; 6КД168-5.5; 6КД168-6.3; 6КД168-6.4; 6КД168-6.5; 6КД168-7.4; 6КД168-7.5; 6КД168-8.3; 6КД168-8.4; 6КД168-8.5; 6КД168-9.4; 6КД168-9.5; 6КД168-10.4; 6КД168-10.5; 6КД168-11.4; 6КД168-11.5; 6КД168-12.3; 7КД168-1.3; 7КД168-1.4; 8КД168-1.4; 8КД168-1.5; 8КД168-2.4; 8КД168-2.5; 8КД168-3.4; 8КД168-3.5; 8КД168-4.4; 8КД168-4.5;

5КД180-1.3; 5КД180-1.4; 5КД180-1.5; 5КД180-2.3; 5КД180-2.4; 5КД180-2.5; 5КД180-3.3; 5КД180-3.4; 5КД180-4.3; 5КД180-4.4; 5КД180-4.5; 5КД180-5.3; 5КД180-5.4; 5КД180-5.5; 5КД180-6.3; 5КД180-6.4; 5КД180-7.4; 5КД180-8.4; 5КД180-8.5; 5КД180-9.4; 5КД180-9.5; 5КД180-10.3; 5КД180-10.4; 5КД180-11.4; 5КД180-12.3; 5КД180-12.4; 5КД180-12.5; 6КД180-1.3; 6КД180-1.4; 6КД180-1.5; 6КД180-2.3; 6КД180-2.4; 6КД180-2.5; 6КД180-3.3; 6КД180-3.4; 6КД180-3.5; 6КД180-4.3; 6КД180-4.4; 6КД180-4.5; 6КД180-5.4; 6КД180-5.5; 6КД180-6.4; 6КД180-6.5; 6КД180-7.4; 6КД180-7.5; 6КД180-8.3; 6КД180-8.4; 6КД180-8.5; 6КД180-9.4; 6КД180-9.5; 6КД180-10.4; 6КД180-10.5; 6КД180-11.4; 6КД180-11.5; 6КД180-12.4; 6КД180-12.5; 7КД180-1.4; 7КД180-2.4; 8КД180-1.4; 8КД180-1.5; 8КД180-2.4; 8КД180-2.5; 8КД180-3.4; 8КД180-3.5; 8КД180-4.4; 8КД180-4.5.


УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Колонны предназначаются для применения в одноэтажных производственных зданиях, оборудованных мостовыми опорными электрическими кранами легкого, среднего и тяжелого режимов работы грузоподъемностью от 20 до 50 тонн (включительно), а также в зданиях без мостовых кранов или с мостовыми подвесными кранами грузоподъемностью до 5 тонн включительно, для обычных условий строительства.

Габаритные схемы зданий приняты по ГОСТ 23837-79.

Здания – отапливаемые, без ограничения расчетной зимней температуры наружного воздуха, либо неотапливаемые, при расчетной зимней температуре не ниже минус 40<sup>о</sup>С.

Расположение зданий предусмотрено в I–IV ветровых и снеговых районах на площадках строительства с расчетной сейсмичностью до 6 баллов включительно.

Покрытие зданий предусмотрено из железобетонных плит по железобетонным или стальным несущим конструкциям и с применением стального настила по стальным фермам.

Наибольшее расстояние между продольными температурными швами принято равным 150 м,  между поперечными температурными швами – 156 м для зданий с мостовыми опорными кранами 228 м для зданий без мостовых опорных кранов или с подвесными опорными кранами. Наименьшая длина зданий принята равной 60 м, кроме однопролетных зданий, для которых она принята 36 м.

Стальные вертикальные связи в пределах высоты подкрановой части колонн предусматриваются  по всем продольным рядам в середине каждого температурного блока. Для зданий с пролетами 30 и 36 м предусмотрены связи и в надкрановой части колонн.

Предел огнестойкости колонн равен 2,5 часа.

Инженерно-геологические условия – обычные.

Ветровое давление – 0,48 кПа / 48 кгс/м<sup>2</sup>.

Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.

Вес снегового покрова – 1,5 кПа / 150 кгс/м<sup>2</sup>.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расшифровка марки изделия: 1КД156-1.3-аП.
1 – номер типоразмера колонны;
КД – колонна двухветвевая;
156 – высота этажа здания в дециметрах;
1 – порядковый номер, характеризующий армирование колонны;
3 – условный цифровой индекс, обозначающий класс (марку) бетона колонны;
а – индекс, характеризующий наличие в колонне закладных изделий по чертежу КЖИ;
П – индекс, характеризующий, в случае необходимости, показатель проницаемости бетона колонны.

Примечание: буквенные индексы добавляются к марке колонны при разработке чертежей КЖИ. Поэтому в номенклатуре марки колонн приведены в сокращенной записи.
