Серия 1.423.1-7 Колонны железобетонные предварительно напряженные одноэтажных зданий промышленных предприятий без мостовых кранов. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

1.423.1-7

Наименование серии

Колонны железобетонные предварительно напряженные одноэтажных зданий промышленных предприятий без мостовых кранов. Выпуск 0 Материалы для проектирования

Состав проекта
Номер альбома
Наименование
Состав альбома

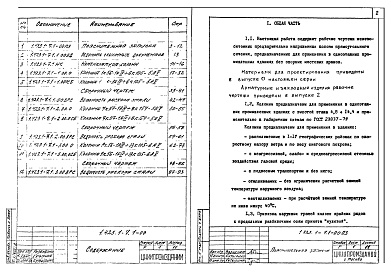

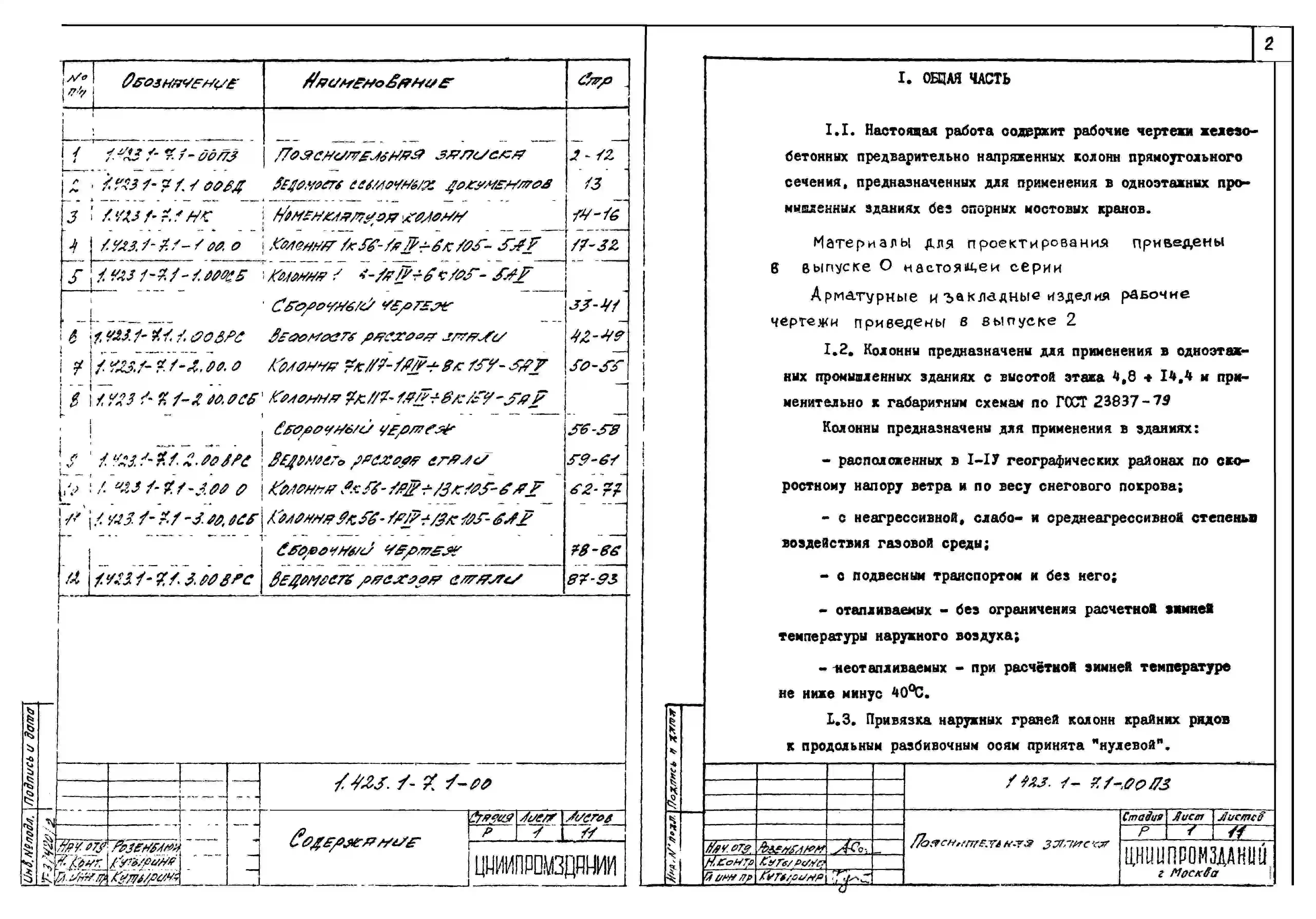

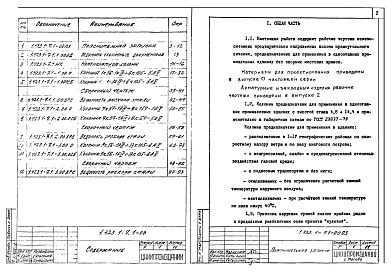

Выпуск 0
Материалы для проектирования
Новое название альбома:
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

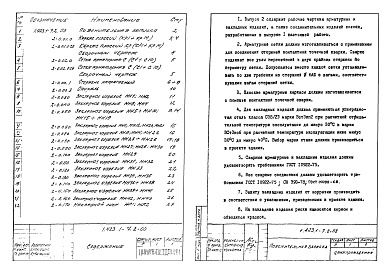

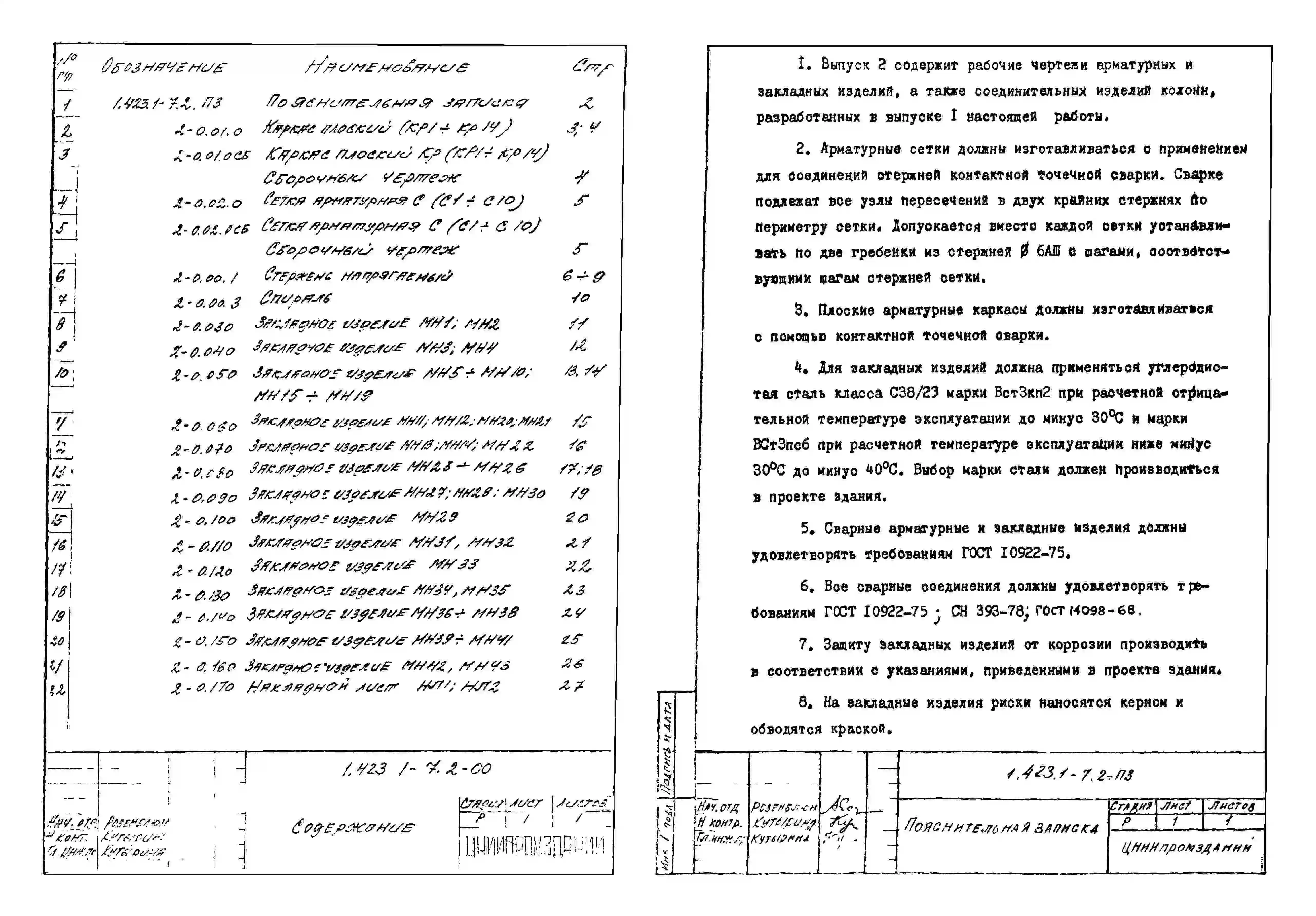

Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта



Внимание! Выпуски 0, 1, 2 серии 1.423.1-7 исключены из числа действующих без замены (И-5-99).





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Колонны запроектированы в опалубке 2-х типов: призматической (I тип), с консолями (II тип). Высота колонн (Нк) средних рядов в зданиях в железобетонными подстропильными конструкциями принята на 600 мм меньше, чем в зданиях без подстропильных конструкций или со стальными подстропильными конструкциями.



Колонны выполняются из тяжелого бетона марок М300, М400, М500, М600.

В качестве напрягаемой арматуры принята стержневая горячекатаная арматура классов А-IV и А-V по ГОСТ 5781-82

Поперечное армирование принято в виде спирали из арматурной стали класса А-I по ГОСТ 5781-82.



Закладные изделия выполняются с применением проката из стали марок ВСт3кп2, ВСт3пс6 по ГОСТ 380-71* и арматурной стали класса А-III по ГОСТ 5781-82.





МАРКИ КОЛОНН:



1К56-1; 1К56-2; 1К56-3; 1К56-4; 2К56-1; 2К56-2; 2К56-3; 2К56-4; 2К56-5; 2К56-6; 2К56-7; 2К56-8; 9К56-1; 9К56-2; 9К56-3; 9К56-4; 9К56-5; 10К56-1; 10К56-2; 10К56-3; 10К56-4; 10К56-5; 10К56-6; 10К56-7; 10К56-8; 11К51-1; 11К51-2; 11К51-3; 11К51-4; 11К51-5; 12К51-1; 12К51-2; 12К51-3; 12К51-4; 12К51-5; 12К51-6; 12К51-7; 1К57-1; 1К57-2; 1К57-3; 1К57-4; 1К57-5; 12К57-1; 12К57-2; 12К57-3; 12К57-4; 12К57-5; 12К57-6; 12К57-7; 1К62-1; 1К62-2; 1К62-3; 1К62-4; 1К62-5; 1К62-6; 1К62-7; 1К62-8; 9К62-1; 9К62-2; 9К62-3; 9К62-4; 9К62-5; 9К62-6; 9К62-7; 1К68-1; 1К68-2; 1К68-3; 1К68-4; 1К68-5; 2К68-1; 2К68-2; 2К68-3; 2К68-4; 2К68-5; 2К68-6; 3К69-1; 3К69-2; 3К69-3; 3К69-4; 3К69-5; 3К69-6; 3К69-7; 10К68-1; 10К68-2; 10К68-3; 10К68-4; 10К68-5; 11К69-1; 11К69-2; 11К69-3; 11К69-4; 11К69-5; 11К69-6; 11К69-7; 11К63-1; 11К63-2; 11К63-3; 11К63-4; 11К63-5; 12К63-1; 12К63-2; 12К63-3; 12К63-4; 12К63-5; 12К63-6; 12К63-7; 12К69-1; 12К69-2; 12К69-3; 12К69-4; 12К69-5; 12К69-6; 12К69-7;



2К74-1; 2К74-2; 2К74-3; 2К74-4; 2К74-5; 2К74-6; 3К75-1; 3К75-2; 3К75-3; 3К75-4; 3К75-5; 3К75-6; 3К75-7; 3К75-8; 11К75-1; 11К75-2; 11К75-3; 11К75-4; 11К75-5; 11К75-6; 11К75-7; 11К75-8; 12К75-1; 12К75-2; 12К75-3; 12К75-4; 12К75-5; 12К75-6; 12К75-7; 2К80-1; 2К80-2; 2К80-3; 2К80-4; 2К80-5; 2К80-6; 3К81-1; 3К81-2; 3К81-3; 3К81-4; 3К81-5; 3К81-6; 3К81-7; 3К81-8; 11К81-1; 11К81-2; 11К81-3; 11К81-4; 11К81-5; 11К81-6; 11К81-7; 11К81-8; 12К81-1; 12К81-2; 12К81-3; 12К81-4; 12К81-5; 12К81-6; 12К81-7; 3К87-1; 3К87-2; 3К87-3; 3К87-4; 3К87-5; 4К87-1; 4К87-2; 4К87-3; 4К87-4; 4К87-5; 4К87-6; 4К87-7; 11К87-1; 11К87-2; 11К87-3; 11К87-4; 11К87-5; 12К87-1; 12К87-2; 12К87-3; 12К87-4; 12К87-5; 12К87-6; 12К87-7; 13К81-1; 13К81-2; 13К81-3; 13К81-4; 13К81-5; 13К81-6; 13К87-1; 13К87-2; 13К87-3; 13К87-4; 13К87-5; 13К87-6;



3К93-1; 3К93-2; 3К93-3; 3К93-4; 3К93-5; 4К93-1; 4К93-2; 4К93-3; 4К93-4; 4К93-5; 4К93-6; 4К93-7; 11К93-1; 11К93-2; 11К93-3; 11К93-4; 11К93-5; 12К93-1; 12К93-2; 12К93-3; 12К93-4; 12К93-5; 12К93-6; 12К93-7; 13К93-1; 13К93-2; 13К93-3; 13К93-4; 13К93-5; 13К93-6; 3К105-1; 3К105-2; 3К105-3; 3К105-4; 3К105-5; 4К105-1; 4К105-2; 4К105-3; 4К105-4; 4К105-5; 4К105-6; 4К105-7; 13К105-1; 13К105-2; 13К105-3; 13К105-4; 13К105-5; 13К105-6; 6К99-1; 6К99-2; 6К99-3; 6К99-4; 6К99-5; 6К105-1; 6К105-2; 6К105-3; 6К105-4; 6К105-5; 4К117-1; 4К117-2; 4К117-3; 4К117-4; 4К117-5; 4К117-6; 4К117-7; 5К117-1; 5К117-2; 5К117-3; 5К117-4; 5К117-5; 5К117-6; 7К112-1; 7К112-2; 7К112-3; 7К112-4; 7К112-5; 7К118-1; 7К118-2; 7К118-3; 7К118-4; 7К118-5; 4К129-1; 4К129-2; 4К129-3; 4К129-4; 4К129-5; 4К129-6; 4К129-7; 5К129-1; 5К129-2; 5К129-3; 5К129-4; 5К129-5; 5К129-6; 7К124-1; 7К124-2; 7К124-3; 7К124-4; 7К124-5; 7К130-1; 7К130-2; 7К130-3; 7К130-4; 7К130-5; 5К141-1; 5К141-2; 5К141-3; 5К141-4; 5К141-5; 5К141-6; 7К142-1; 7К142-2; 7К142-3; 7К142-4; 7К142-5; 8К136-1; 8К136-2; 8К136-3; 8К136-4; 8К136-5; 8К142-1; 8К142-2; 8К142-3; 8К142-4; 8К142-5; 5К153-1; 5К153-2; 5К153-3; 5К153-4; 5К153-5; 5К153-6; 7К154-1; 7К154-2; 7К154-3; 7К154-4; 7К154-5; 8К148-1; 8К148-2; 8К148-3; 8К148-4; 8К148-5; 8К154-1; 8К154-2; 8К154-3; 8К154-4; 8К154-5.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Колонны предназначаются для одноэтажных одно-, двух- и многопролетных отапливаемых и неотапливаемых производственных зданий без мостовых кранов с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т высотой этажа 4,8…14,4.

Габаритные схемы зданий приняты по ГОСТ 23837-79.



Покрытие предусмотрено в 2 вариантах:

1) из железобетонных плит по железобетонным и стальным стропильным конструкциям;

2) из стального настила по железобетонным и стальным стропильным конструкциям.



Наименьшая длина здания принята 60 м, кроме однопролетных зданий, для которых она принята 36 м.

В зданиях высотой более 10,8 м предусматриваются стальные вертикальные связи  в пределах высоты колонн в середине каждого температурного блока. При шаге колонн 6 м по верху всех колонн продольных рядов устанавливаются стальные распорки.



Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.



Расчетная температура наружного воздуха – минус 40оС и выше.



Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.



Степень агрессивности среды – неагрессивная, слабо-, средне- и сильноагрессивная среда.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия: 1К56-1АIVМ3-На.

1 – условное обозначение размеров сечения (300х300 мм);

К – обозначение типа конструкции – колонна;

56 – длина колонны в дециметрах;

1 – порядковый номер, характеризующий несущую способность колонны;

АIV – класс напрягаемой арматуры;

М3 – марка бетона – М300;

Н – колонна предназначена для эксплуатации при слабоагрессивной степени воздействия газовой среды;

а – наличие закладных изделий.

Нормативные документы

Номер документа
Наименование
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
