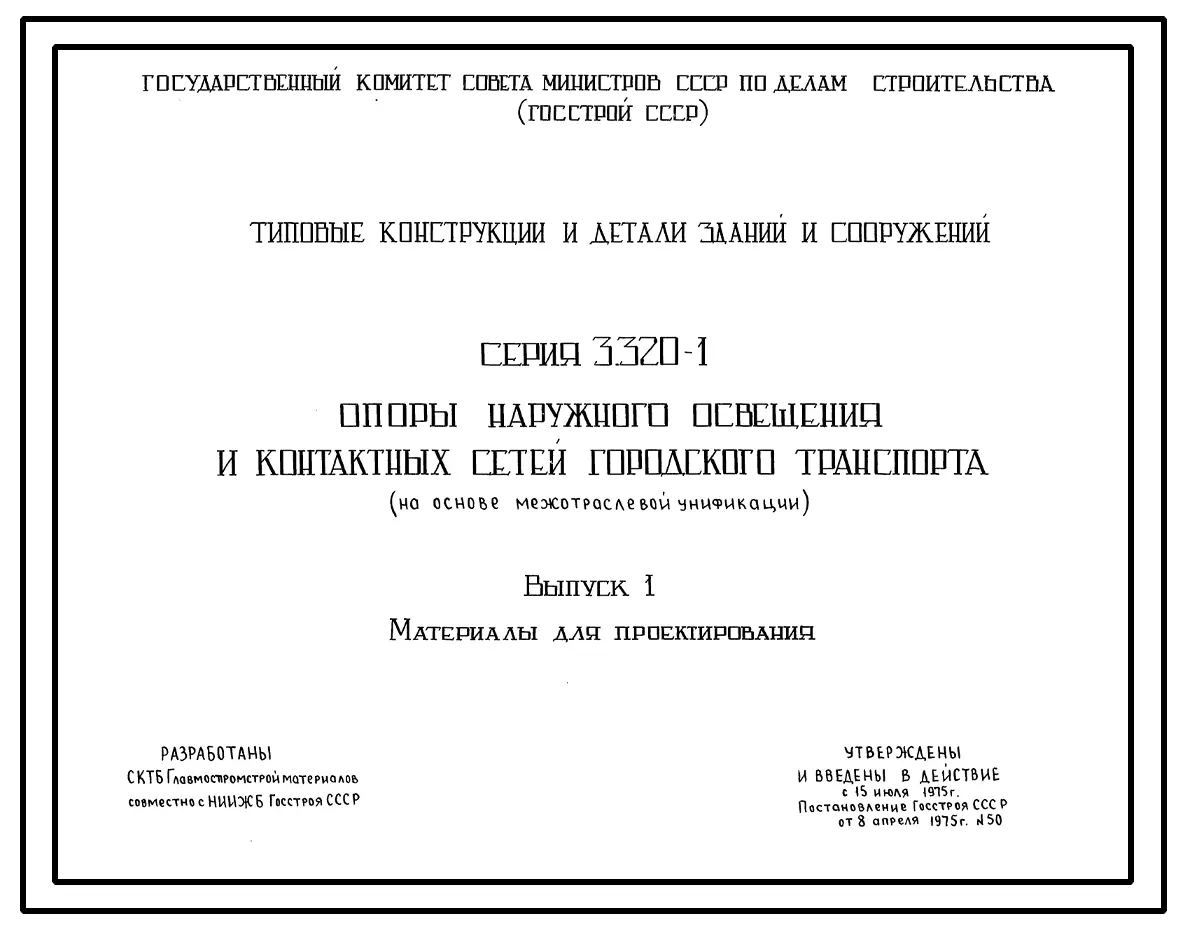

Серия 3.320-1 Опоры наружного освещения и контактных сетей городского транспорта (на основе межотраслевой унификации). Выпуск 1 Материалы для проектирования

Общие данные

Номер серии

3.320-1

Наименование серии

Опоры наружного освещения и контактных сетей городского транспорта (на основе межотраслевой унификации). Выпуск 1 Материалы для проектирования

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

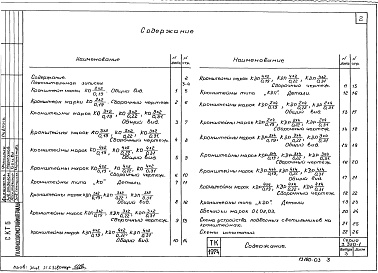

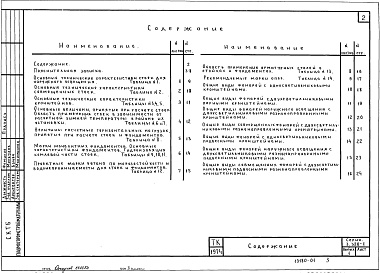

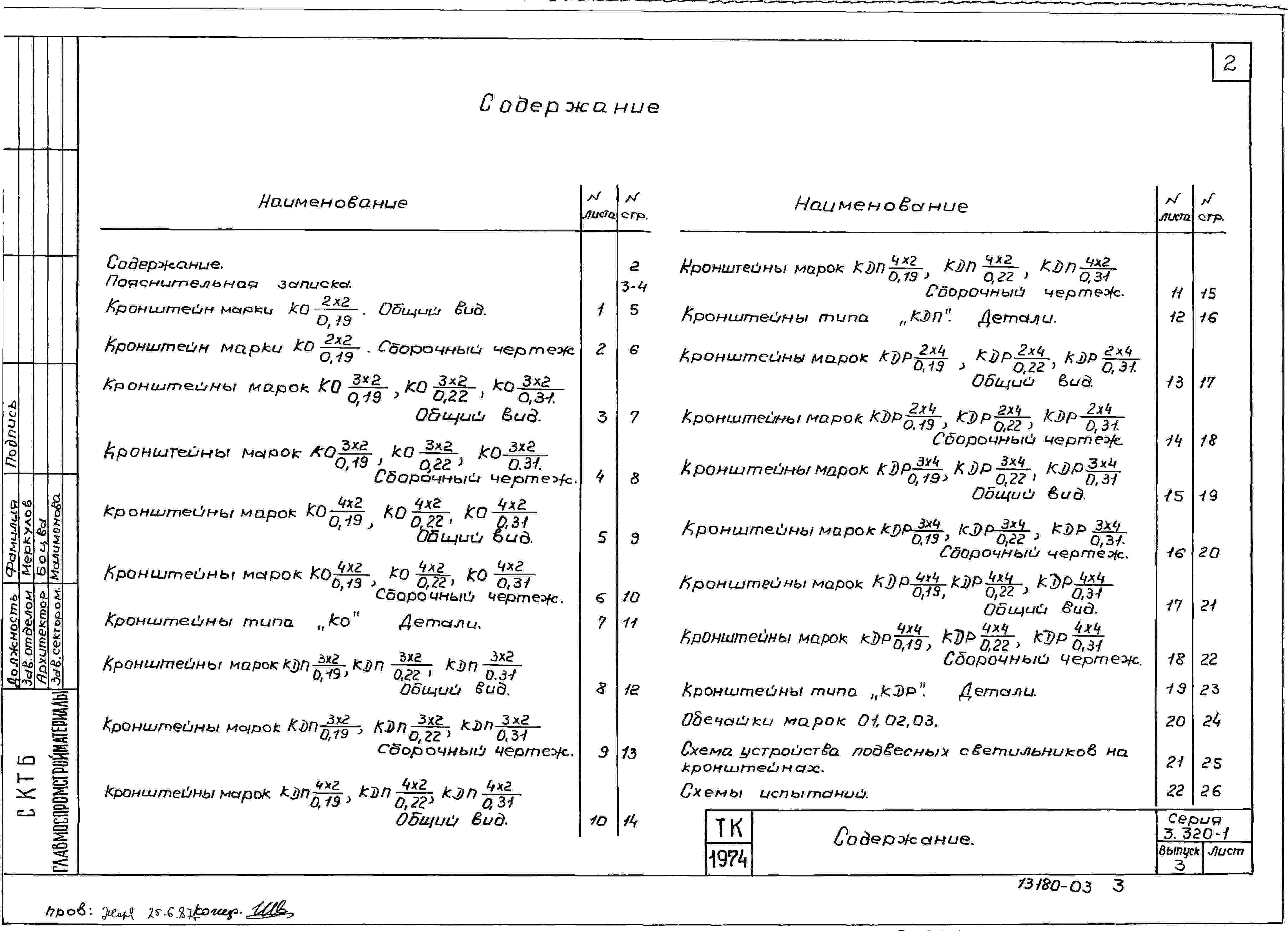

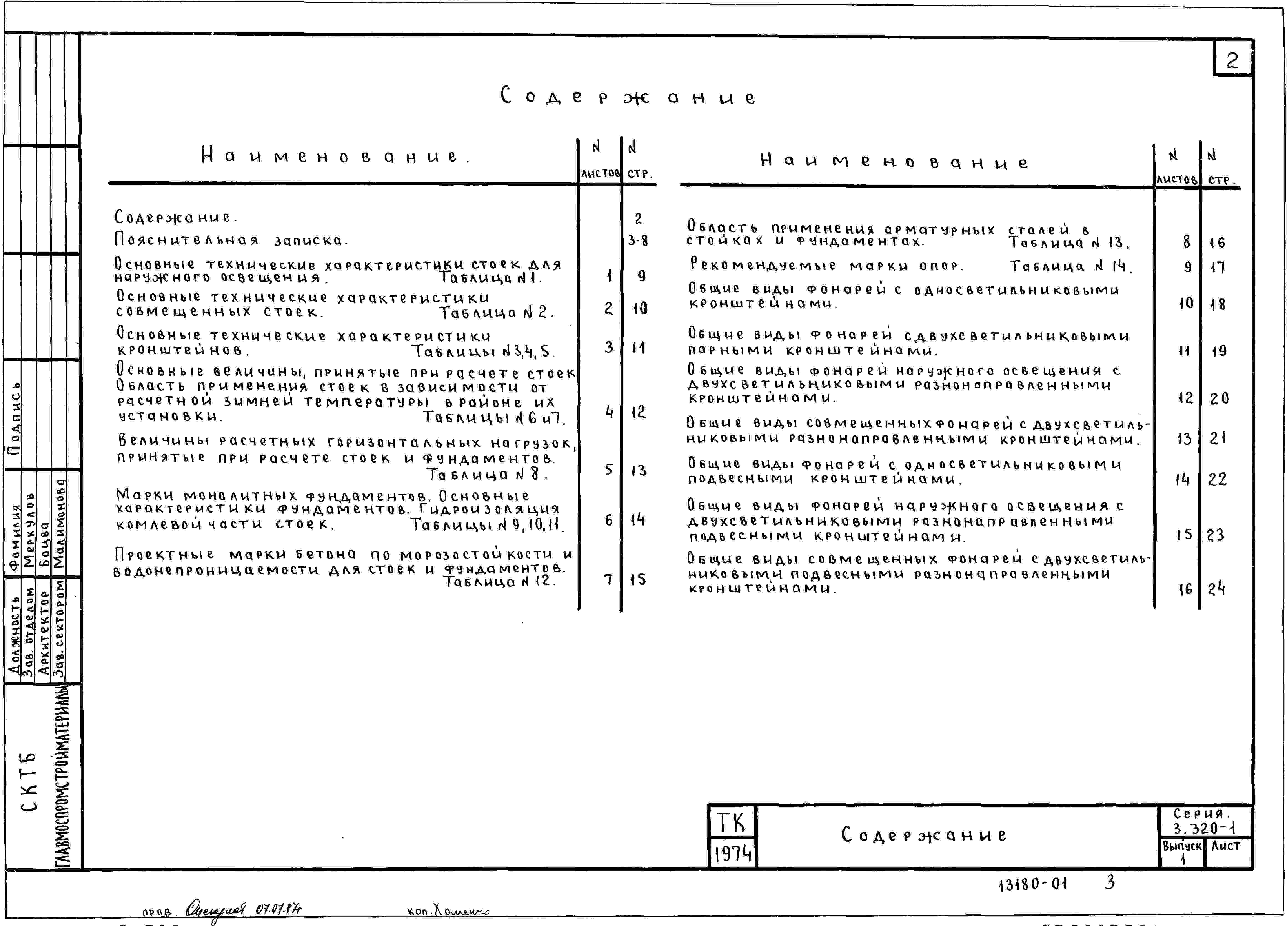

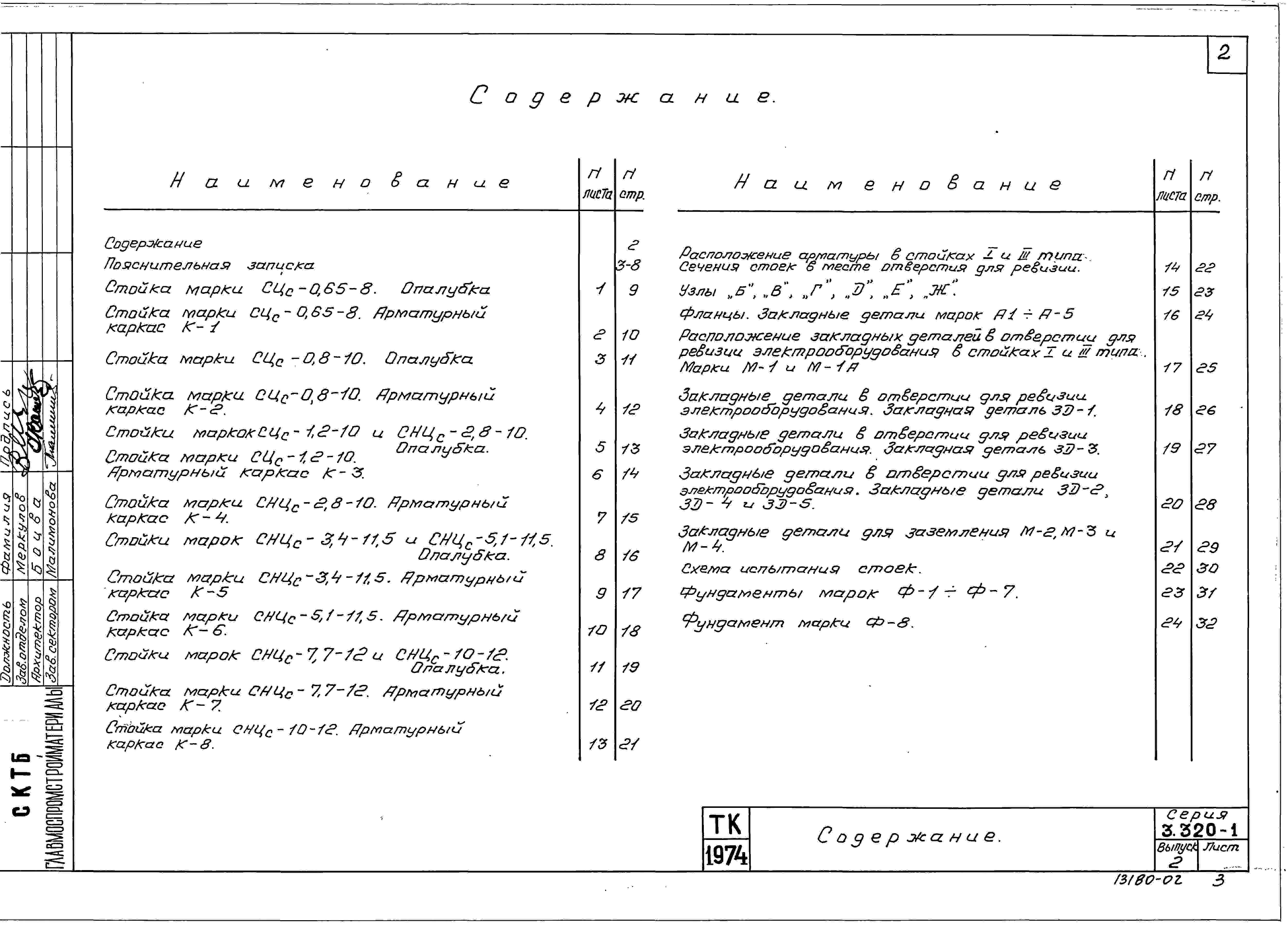

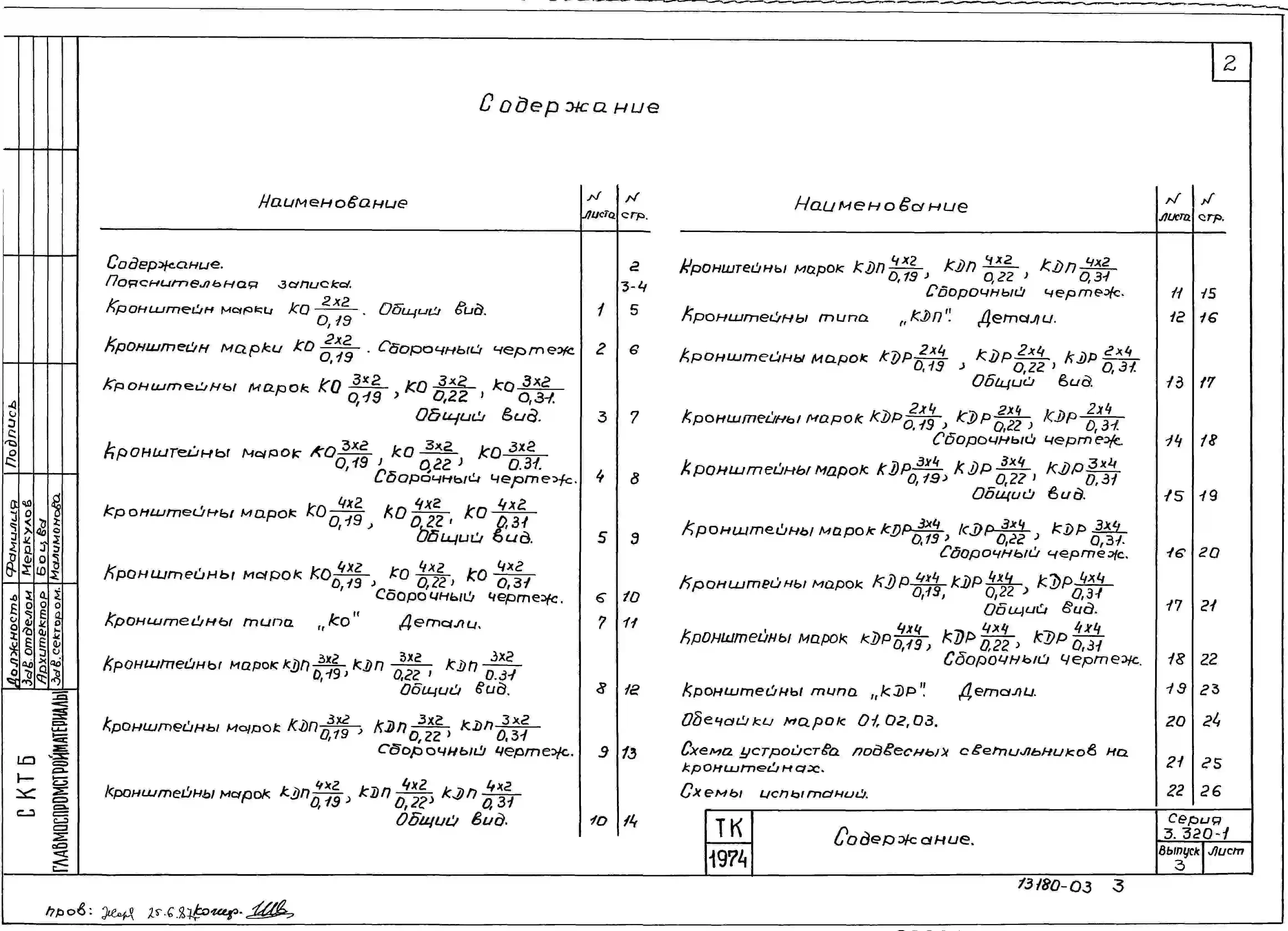

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

1. Стойки представляют собой пустотелые конические трубы.

2. Стойки изготавливаются методом центрифугирования из тяжелого бетона.

3. Стойки марок СНЦс-2,8-10 и все стойки опор Ш типа изготавливаются с напрягаемой продольной арматурой, остальные стойки – с ненапрягаемой арматурой. В качестве ненапрягаемой арматуры – горячекатаная стержневая сталь класса А-П.

4. Кронштейн марки КО 2х2/0,19 рассчитан на максимальную массу светильника 18 кг. Все остальные кронштейны – на 30 кг.

5. Кронштейны изготавливаются из стальных труб различного диаметра, декоративных ребер и обечаек. Крепление кронштейнов на стойках производится при помощи прижимных болтов, расположенных по периметру обечаек.

Техническая характеристика

1. Опоры предусматривают применение консольных светильников с дампами ДРЛ со встроенной пускорегулирующей аппаратурой, а также подвесных светильников. Подвесные светильники устанавливаются только на кронштейнах типа «КО» и «КДР».

2. Опоры применяются в неагрессивных, в слабо и средне агрессивных газовых средах. Применение опор в сильноагрессивных газовых и в агрессивных жидких средах не допускается.

3. Опоры устанавливаются в 1-5 ветровых районах.

4. Опоры не предназначены для установки в районах с повышенной сейсмичностью.

5. Опоры со стойками марок СЦс-0,65-8, СЦс-0,8-10, Сцс-1,2-10, СНЦс-7,7-12 и СНЦс-10-12 применяются при любой расчетной температура наружного воздуха, опоры со стойками марок СНЦс-2,8-10, СНЦс-3,4-11,5; СНЦс-5,1-11,5 – только при температуре минус 35°С и выше.

6. Опоры со стойками марок СНЦс-2,8-10, СНЦс-3,4-11,5, СНЦс-5,1-11,5; СНЦс-7,7-12; СНЦс-10-12 устанавливаются в монолитные железобетонные фундаменты. Опоры со стойками марок СЦс-0,65-8, Сцс-0,8-10 и СЦс-1,2-10 устанавливаются в грунт без фундаментов.

7. Установка опор в особых грунтовых условиях: вечномерзлых, просадочных и слабых грунтах не предусмотрена. Проектирование фундаментов под опоры в этих случаях должно производится с учетом дополнительных требований.
