Серия 3.602.1-1 Конструкции желобов из железобетона для прокладки магистральных кабелей связи и СЦБ в сложных геологических условиях. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

3.602.1-1

Наименование серии

Конструкции желобов из железобетона для прокладки магистральных кабелей связи и СЦБ в сложных геологических условиях. Выпуск 0 Материалы для проектирования

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

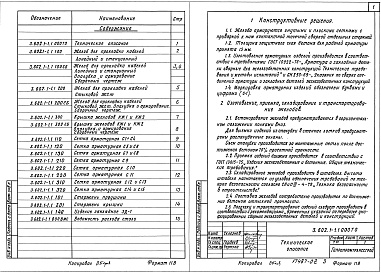

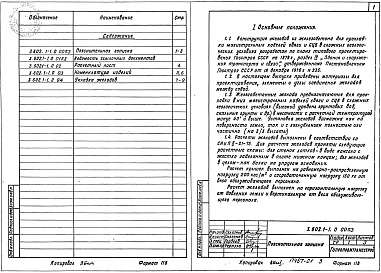

Выпуск 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

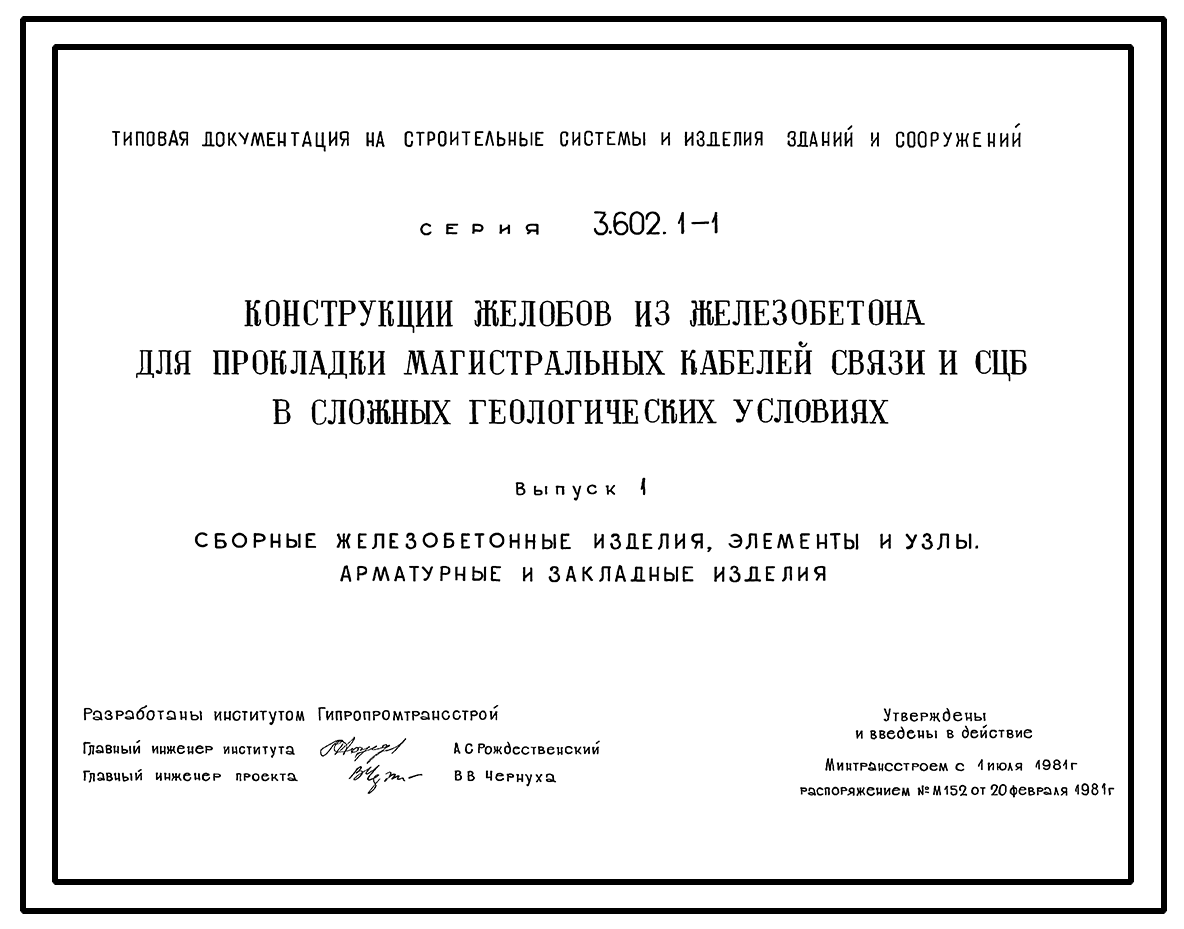

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Желоба предназначены для прокладки магистральных кабелей связи и СЦБ на объектнах транспортного строительства в сложных геологических услових (высокий уровень грунтовых вод, скальные грунты и др.).

Желоба допускают прокладку в них не менее трех кабелей диаметром до 55 мм. (при диаметре по алюминиевой оболочке до 35 мм.) на перегонах и не менее шести аналогичных кабелей на станциях. Ширина жеобов по дну соответственно 20 см и 35 см.

Желоба длиной 3,0 м. предназначены для прокладки на перегонах и прямолинейных участках трассы, длиной 1,0 м. – предназначены для прокладки на кривых, а также для ввода и вывода кабелей.

Техническая характеристика

1. Бетон гидротехнический по ГОСТ 4795-68 и 4797-69. Марка бетона по прочности М 200. Морозостойкость бетона устанавливается в зависимости от расчетной температуры наружного воздуха в соответствии с требованиями СНиП П-21-75 для сооружений Ш- класса.

2. Арматура желобов длиной 3,0 м – горячекатаная, класса А-1 по ГОСТ 5781-75 марки ВСт3пс2 по ГОСТ 380-71 и низкоуглеродистая арматурная проволока класса Вр-1.

Как вариант в желобах длиной 3,0 м. допускается замена арматуры класса А-1 низкоуглеродистой проволоки класса Вр1 по ТУ-14-4-659-75 диаметром 5 мм.
