Серия 3.407.2-165 Унифицированные конструкции стальных промежуточных одностоечных опор ВЛ 110, 220 и 330 кВ на оттяжках для нормальных условий. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

3.407.2-165

Наименование серии

Унифицированные конструкции стальных промежуточных одностоечных опор ВЛ 110, 220 и 330 кВ на оттяжках для нормальных условий. Выпуск 0 Материалы для проектирования

История изменений

3.407.2-165
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

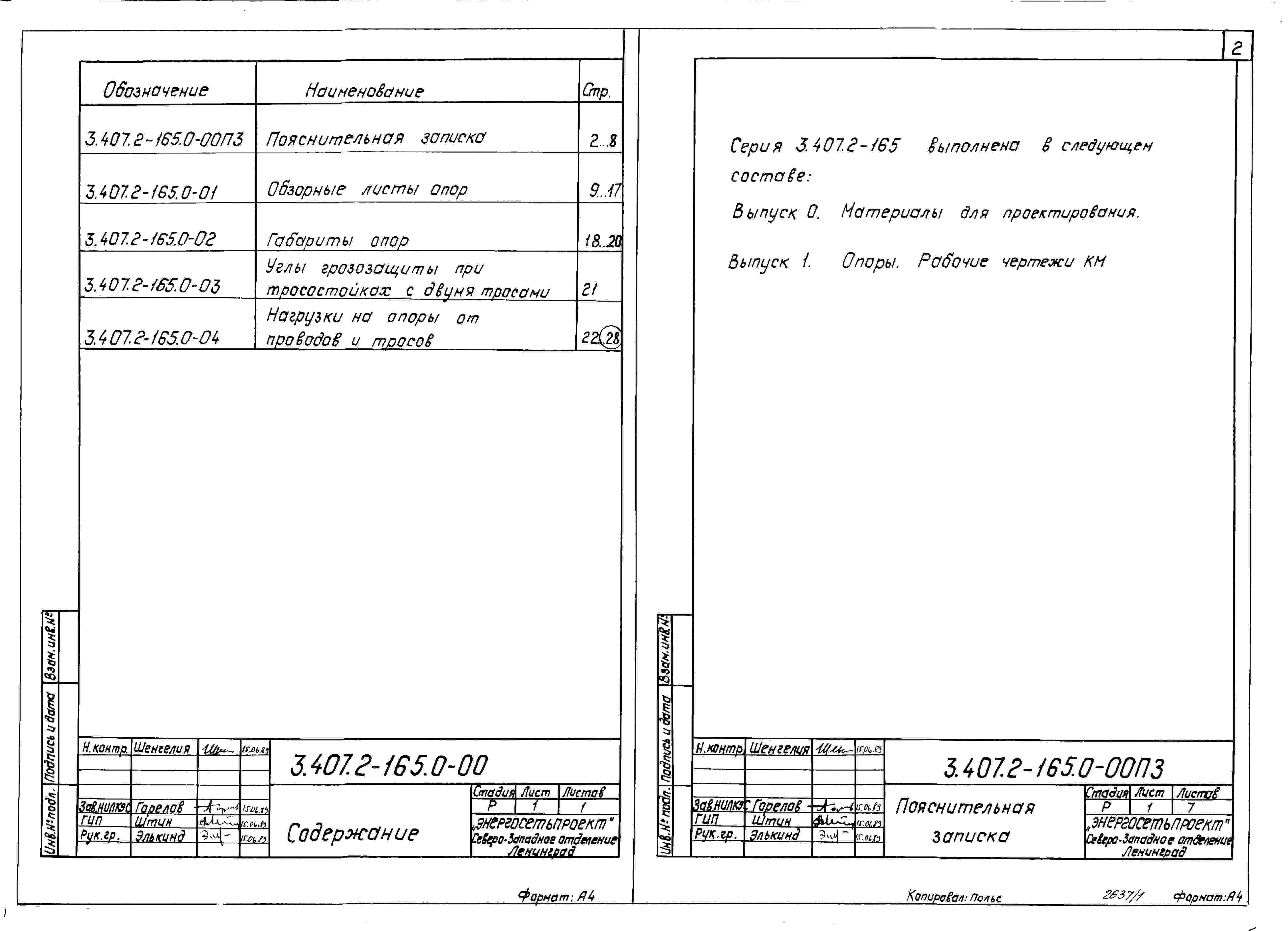

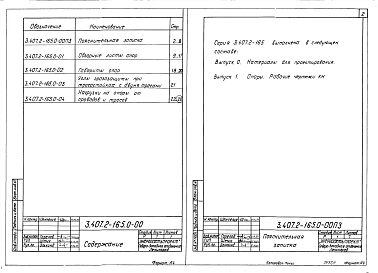

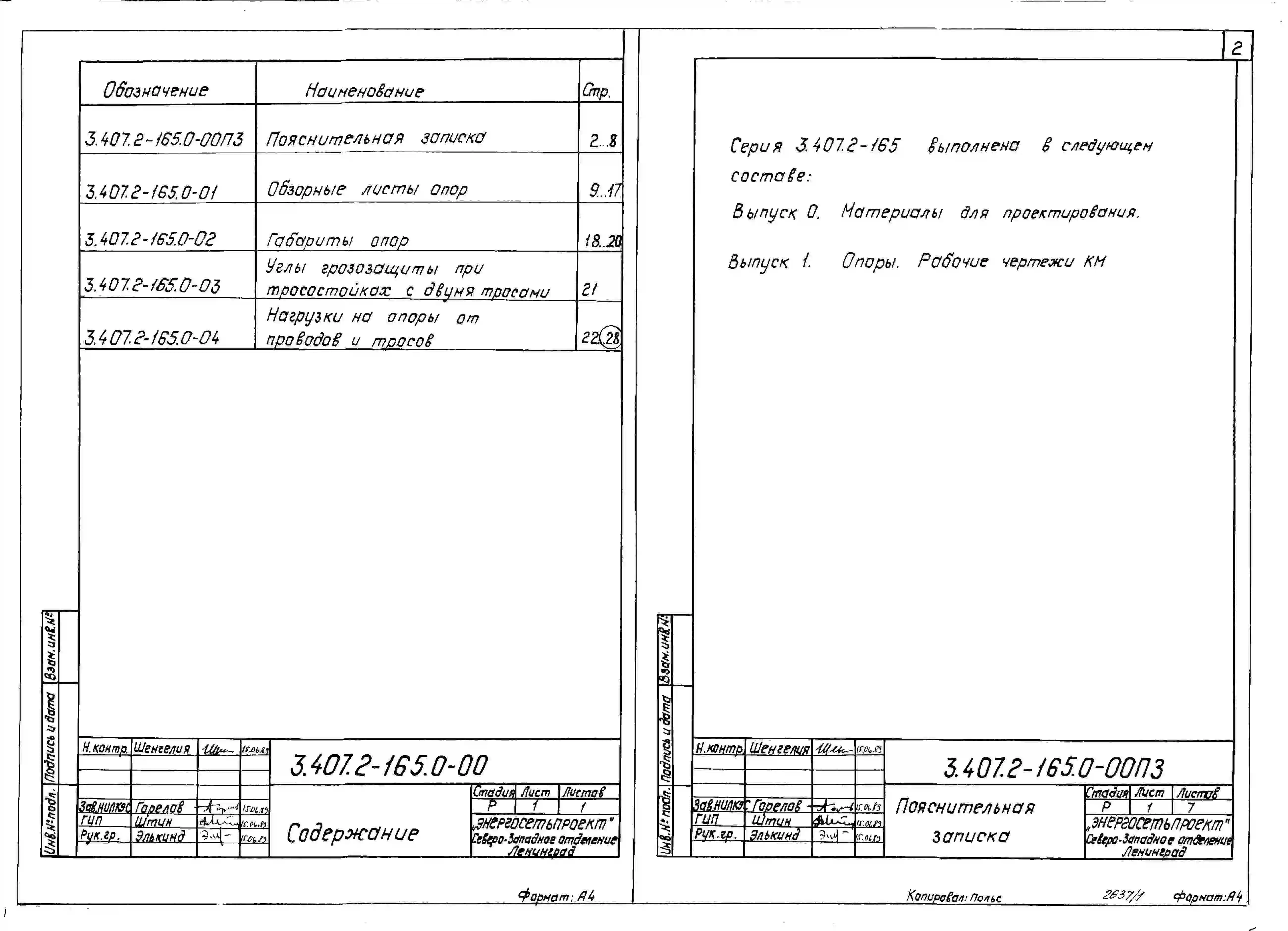

Выпуск 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

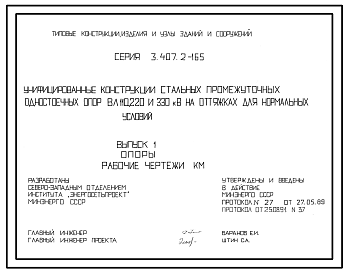

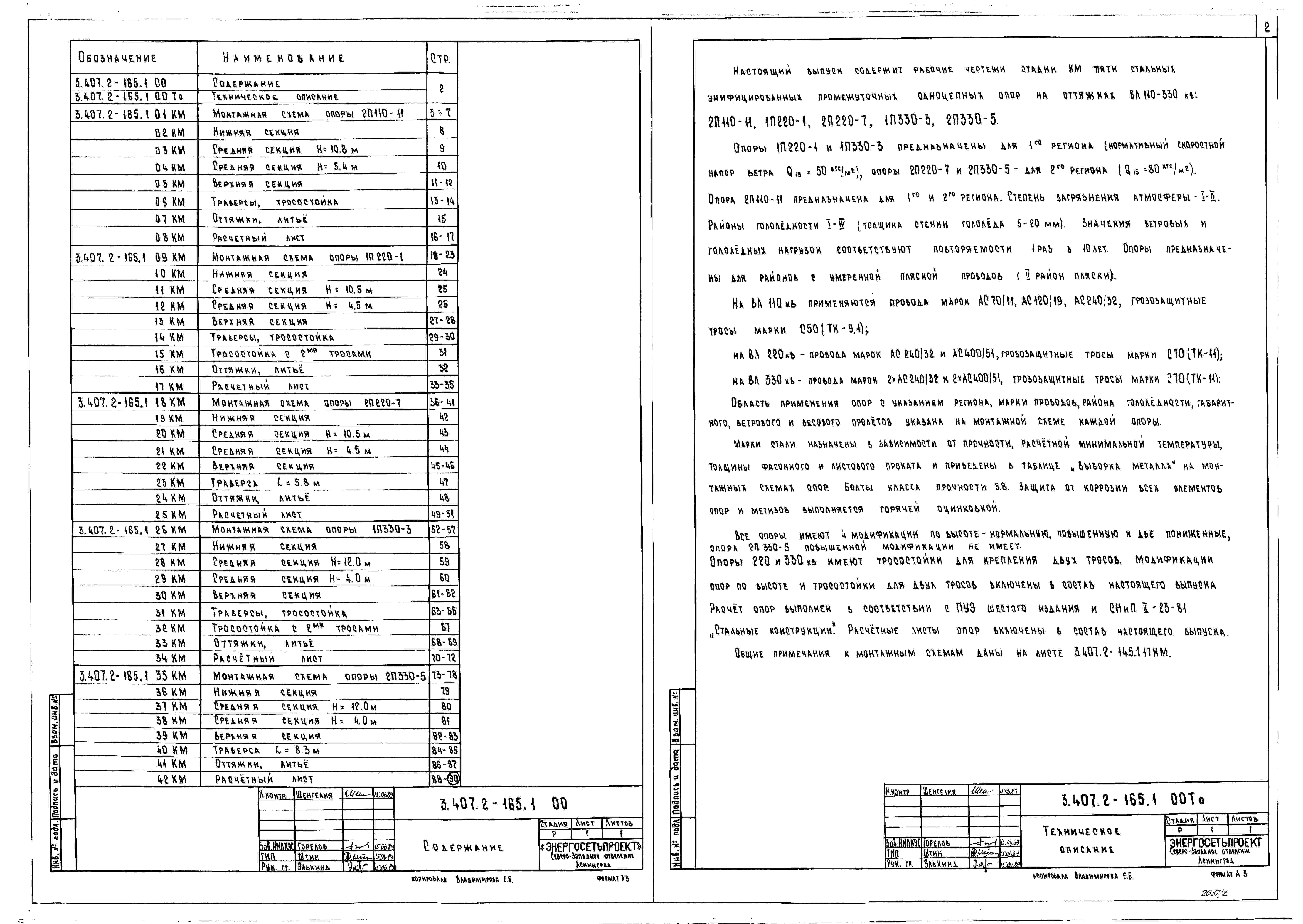

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Опоры предназначены для крепления проводов и грозозащитных тросов на линиях электропередачи 110, 220 и 330 кВ в районах с умеренной пляской проводов при 2 степени загрязнения атмосферы.

Элементы опор изготавливаются из уголкового и листового проката на специализированных заводах ВП0 «Союзэнергостройпром» или на полигонах региональных трестов «Электросетьстрой». Монтаж опор выполняется в соответствии с технологическими картами.

Опоры устанавливаются в районах с нормативным ветровым напором 0,5 и 0,8 кПа, в 1-4 районах гололедности (толщина стенки гололеда 5-20 мм). Расчетная температура наружного воздуха – до минус 65 °С.

Серия 3.407.2-165 разработана взамен серии 3.407-114. 3.407-94 и 3.407-68/73.

В состав проекта входят пониженные и повышенные опоры, а также тросостойки для двух грозозащитных тросов.

Техническая характеристика

В настоящей серии представлены стальные промежуточные одностоечные опоры на оттяжках для нормальных условий применения на ВЛ 110-330 кВ при подвеске проводов сокращенной (унифицированной) номенклатуры.

Материал конструкций – углеродистая сталь марки ВСт3 по ГОСТ 380-71, ТУ14-1-3023-80 и низколегированная сталь марки 09г2с по ГОСТ 1981-73, ТУ14-1-3023-80.

Соединение элементов в условиях строительства на болтах нормальной точности.

Болты класса прочности 5.8, гайки класса прочности 4 по ГОСТ 1759-70.

Защита от коррозии элементов опор и метизов способом горячей оциновки в соответствии с указаниями СНиП 2.03.11-85.
