Серия 3.501.2-123 Мачты осветительные высотой 21, 28, 35, 45 м. Выпуск 1 Монтажные чертежи и указания по их применению. Альбом 3 Электротехническая часть осветительных мачт, расположенных менее 5 м от частей контактной сети

Общие данные

Номер серии

3.501.2-123

Наименование серии

Мачты осветительные высотой 21, 28, 35, 45 м. Выпуск 1 Монтажные чертежи и указания по их применению. Альбом 3 Электротехническая часть осветительных мачт, расположенных менее 5 м от частей контактной сети

Состав проекта
Номер альбома
Наименование

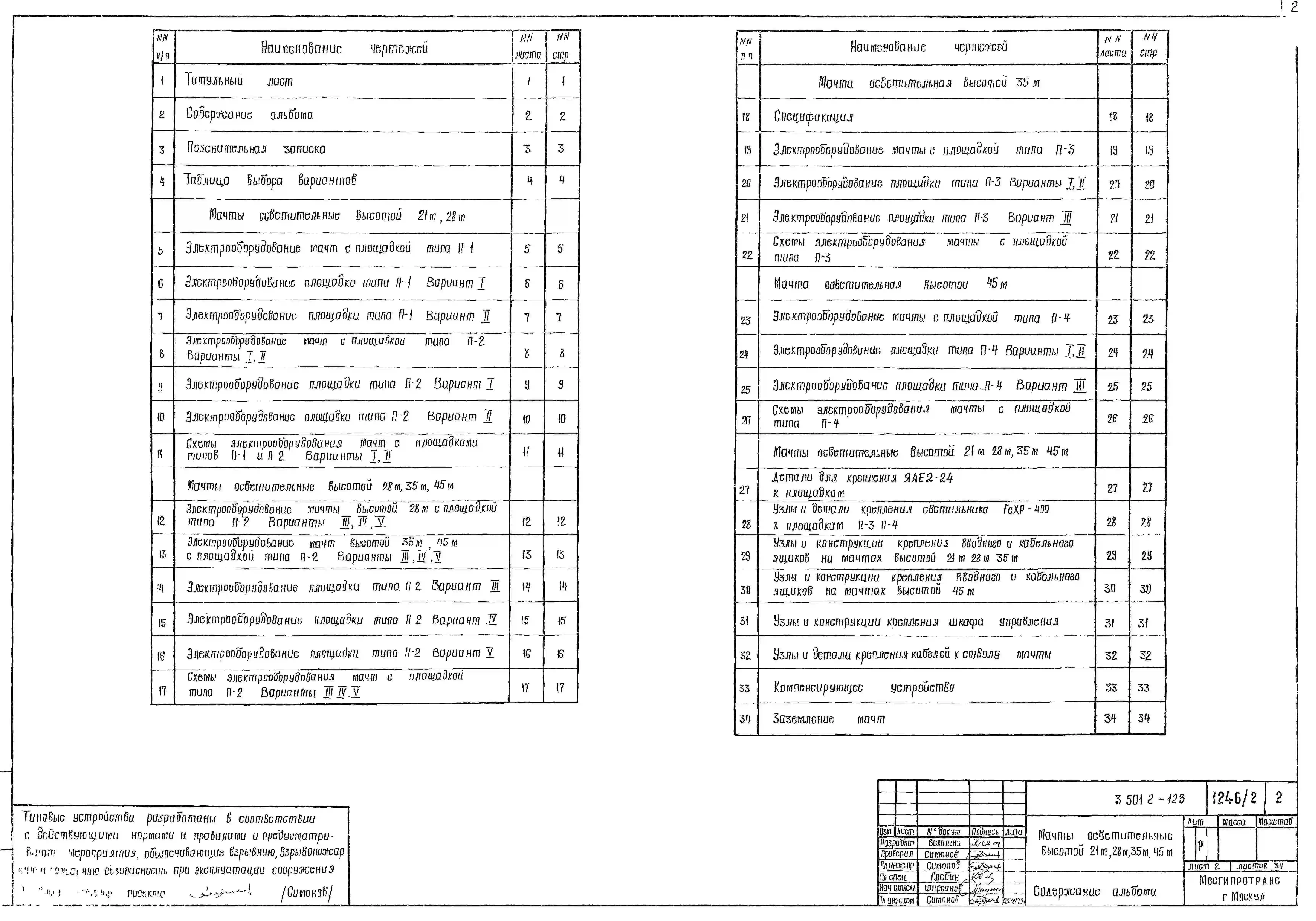

Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Выпуск 3
Новое название альбома:
Имеющиеся картинки:

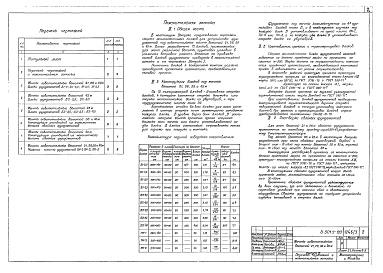

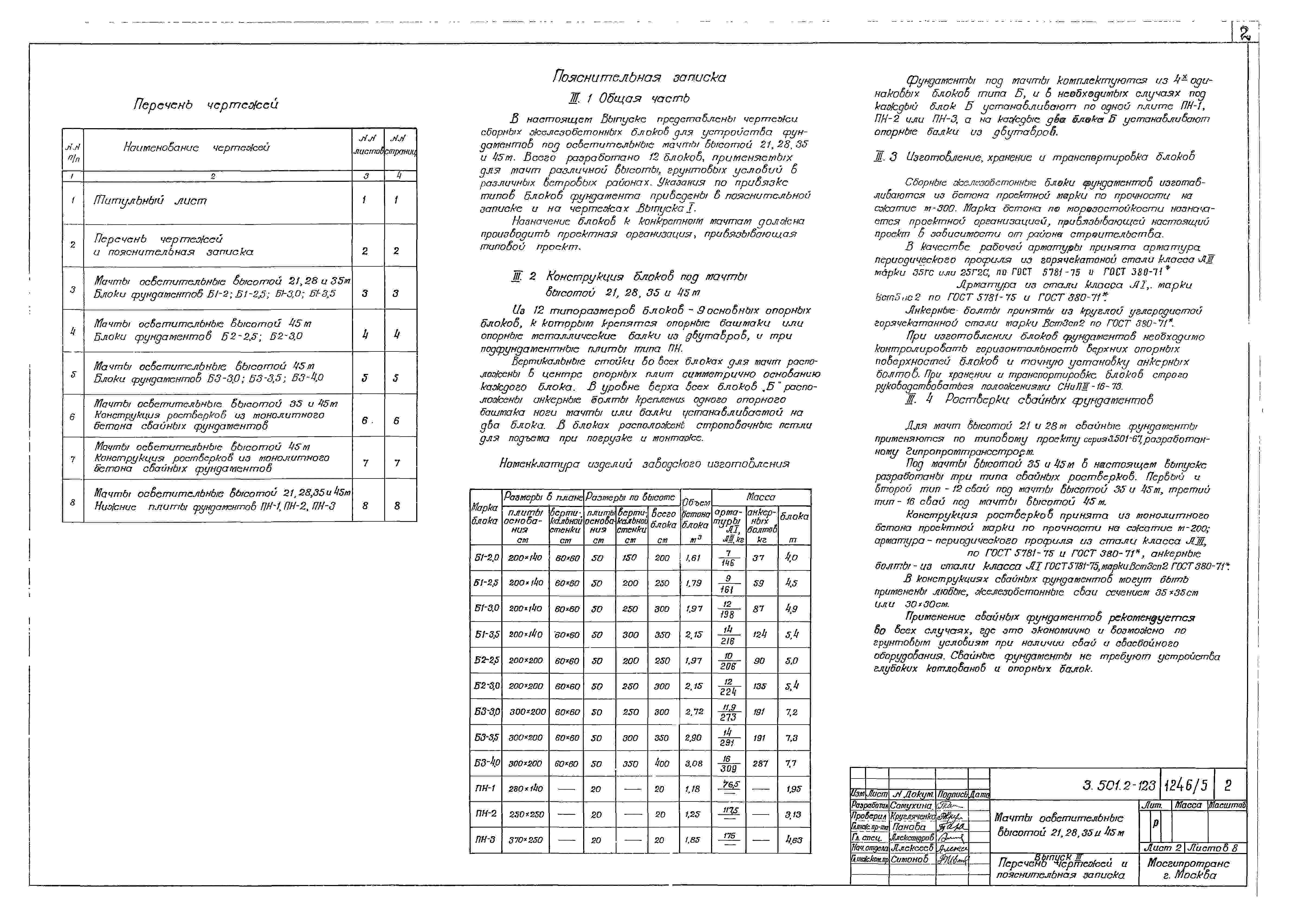

1 картинка альбома:     Alt для картинки:
Описание проекта

Мачты осветительные предназначены для установки на них осветительных приборов дальнего действия с ксеноновыми, галогенными, металлогалоидными, ртутными лампами и лампами накаливания/ типа ОУКС, С3КД, СПКс3, ПКН, П3С, ПСМ, а также разработанных специально для освещения железнодорожных станций светильников типа ОУЖКс, УОЖИ, ИГЖ и других аналогичных осветительных приборов.

Ствол мачт представляет собой решетчатую пространственную металлическую ферму: для мачт 21, 28 и 35 м. квадратную в плане со сторонами 1,4 м, а для мачты 45 м. – с двумя нижними блоками, имеющими пирамидальную ферму с нижним квадратным основанием стороной 2,6 м. и верхним – 1,4 м. Боковые плоскости мачт выполняются в виде плоских ферм, одинаковых между собой по конструкции. Металл – сталь прокатная угловая. Стали углеродистые класса С38/23 марок ВСТ3сп5, ВСТ3пс4 и ВСТпс6 по ГОСТ 380-71 с гарантией по свариваемости. В тяжелых блоках ствола углеродистые стали заменяются назколегированными класса С46/33 марки 15ХСНД-6 по ГОСТ 19281-73. Мачты высотой 21, 28 и 35 м. собираются из блоков высотой 6,8 м. каждый, мачта высотой 45 м. – из 6 блоков: два нижних пирамидальных – 8 м, четыре верхних – по 6,8 м. Блоки соединяются между собой наружными накладками из уголков на сварке.

Площадки для установки осветительных приборов разработаны четырех типов:

а) П-1/3,2х3,0 м., П-2/ 3,0х2,0 м. – для установки светильников с ксеноновыми и галогенными лампами мощностью 2 и более кВт;

б) П-3/ 1,5х16,0 м. – для установки светильников типа ИГЖ и ПЗС в количестве до 28 штук в один ряд на мачтах высотой 35 м;

в) П-4/ 1,4х9 м. – для установки светильников типа ИГЖ и ПЗС в количестве до 40 штук в два ряда на мачтах высотой 45 м.

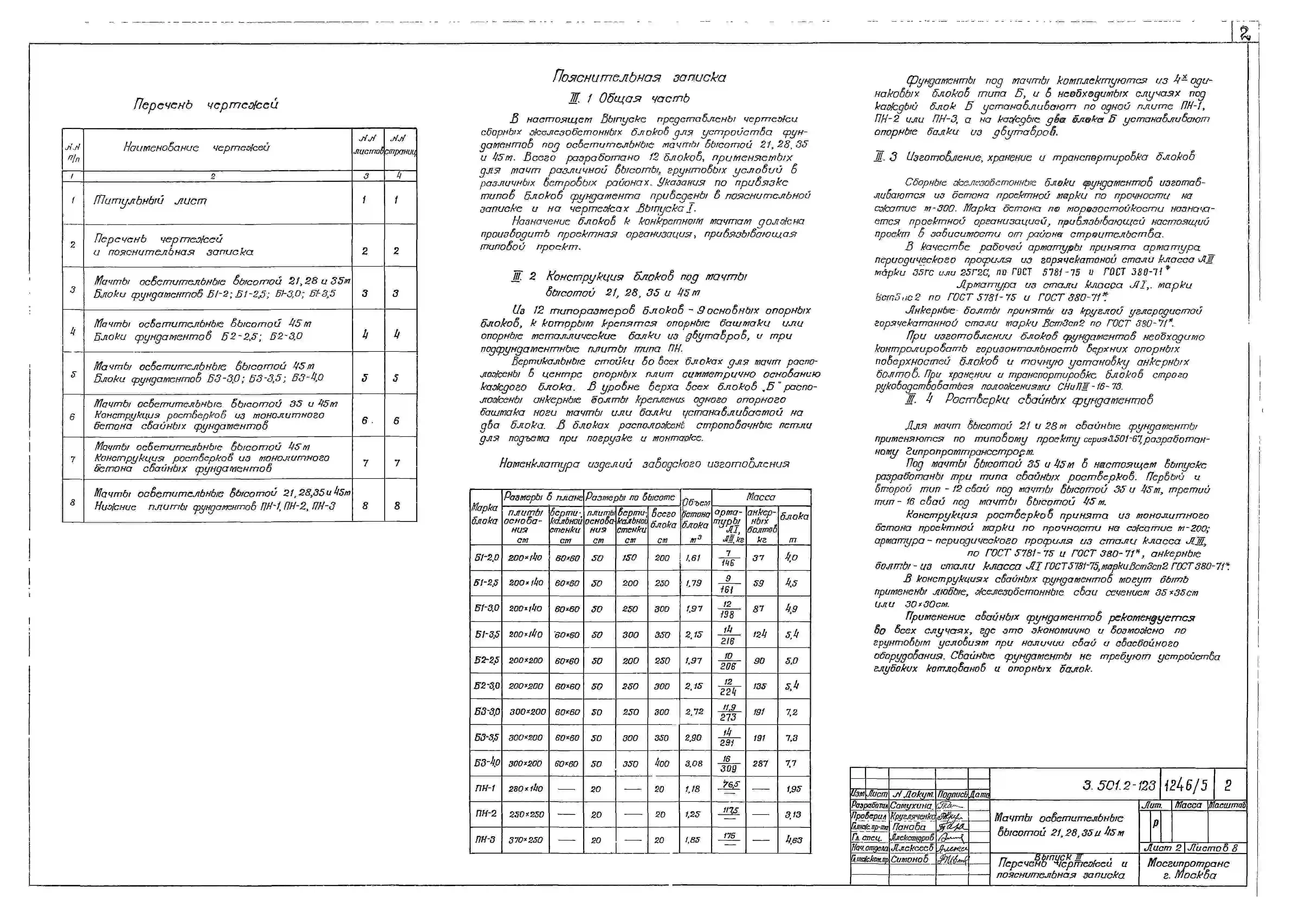

Фундаменты под мачты представлены в двух вариантах: 1) сборные железобетонные из блоков высотой от 2,5 до 4 м., весом от 5 т. до 8 т. каждый; 2) свайные с количеством свай от 6 до 16, длиной от 6 м. до 10 м. и ростверками из монолитного бетона.

Электрооборудование мачт разработано для двух вариантов их применения: 1) на станциях неэлектрифицированных железных дорог и на станциях электрифицированных железных дорог при расположении мачты на расстоянии более 5 м. от частей контактной сети; 2) на станциях электрифицированных железных дорог при расположении мачты на расстоянии менее 5 м. от частей контактной сети.

Заземление мачт в первом варианте предусмотрено на самостоятельный контур, а во втором – на тяговый рельс через искровой промежуток.

Стоимость монтажных работ для варианта мачт с площадками П-1, П-3, П-4 и П-2 (для мачты высотой 21 м) учитывает установку прожекторов типа ПЗС-45А с ртутными лампами, для варианта мачт с площадкой П-2 – установку светильника типа ОУЖКс-20 и прожекторов типа ПЗС-45А с лампами накаливания.

Серия 3.501.2-123, выпуск 1 (альбом 1, 2, 3) 2, 3 разработана взамен серии 3.501-16 и тип. Проекта 501-245.
