Серия 3.603-7 Унифицированные металлические элементы четырехгранных мачт Н=30-120 м для УРС (I-VII ветровые районы). Выпуск 2 Технические спецификации металла
Номер серии
3.603-7
Наименование серии
Унифицированные металлические элементы четырехгранных мачт Н=30-120 м для УРС (I-VII ветровые районы). Выпуск 2 Технические спецификации металла
На данный проект имеется

Стоимость чертежей и СКИДКИ
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru
Унифицированные элементы конструкций радиорелейных мачт разработаны с учетом их изготовления на специализированном заводе металлоконструкций.
Чертежи предназначены для использования при проектировании радиорелейных мачт, с различным расположением технологического оборудования, с учетом установки в 1-7 ветровых районах.

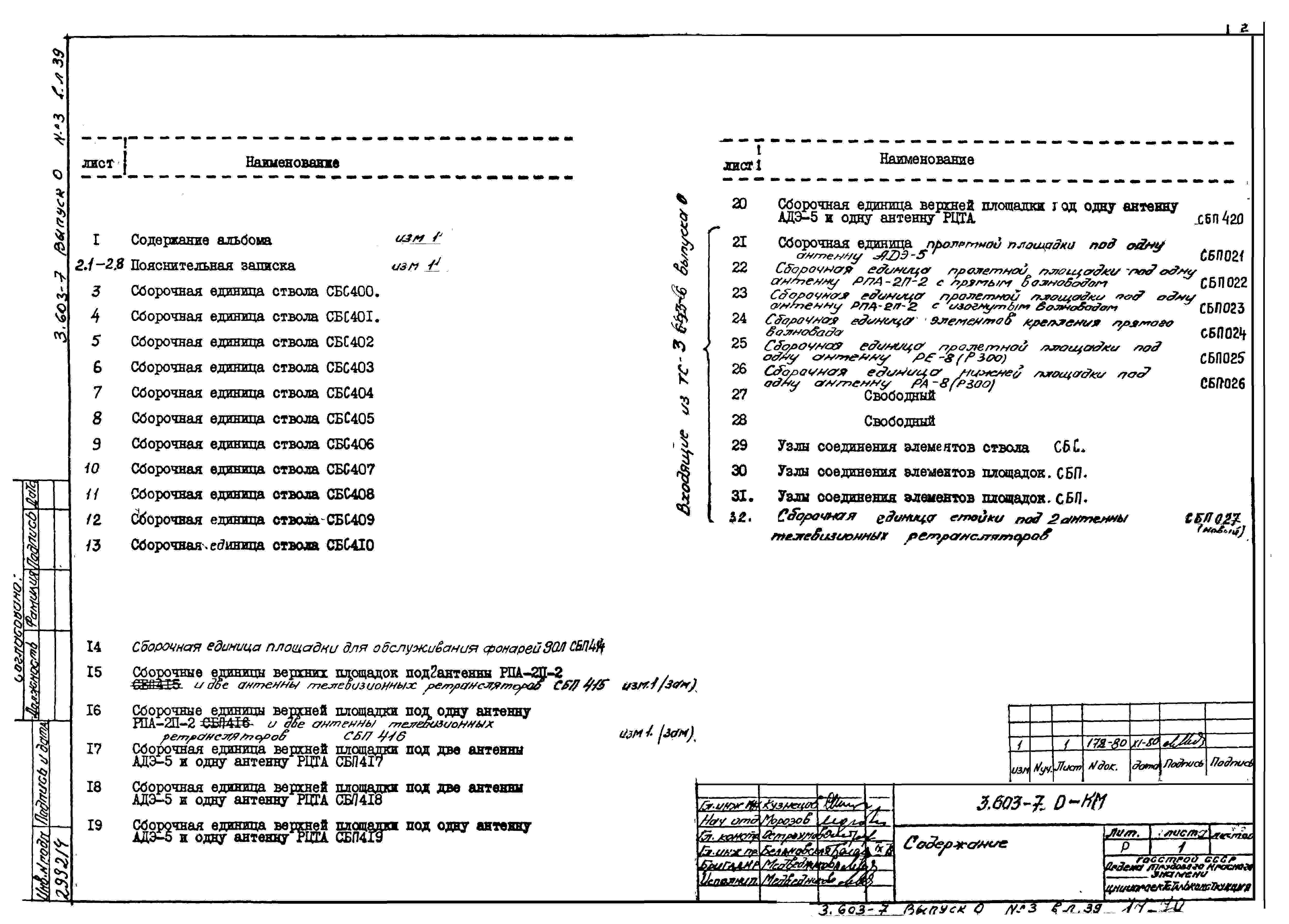

Выпуск 0 «Сборочные единицы конструкций. Чертежи КМ» содержит чертежи отдельных элементов конструкций. Секции ствола представляют собой сварные пространственные конструкции из трубчатых элементов. Примыкание решетки к поясам предусматривается без фасонок. В секциях предусмотрены детали для крепления лестниц-стремянок с переходными площадками, планки для крепления кабелей «30Л» и столики для монтажного крана. Фланцевые стыки секциям предусматривается с помощью болтов нормальной точности.

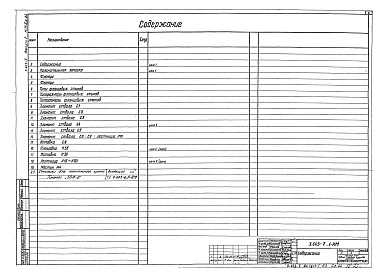

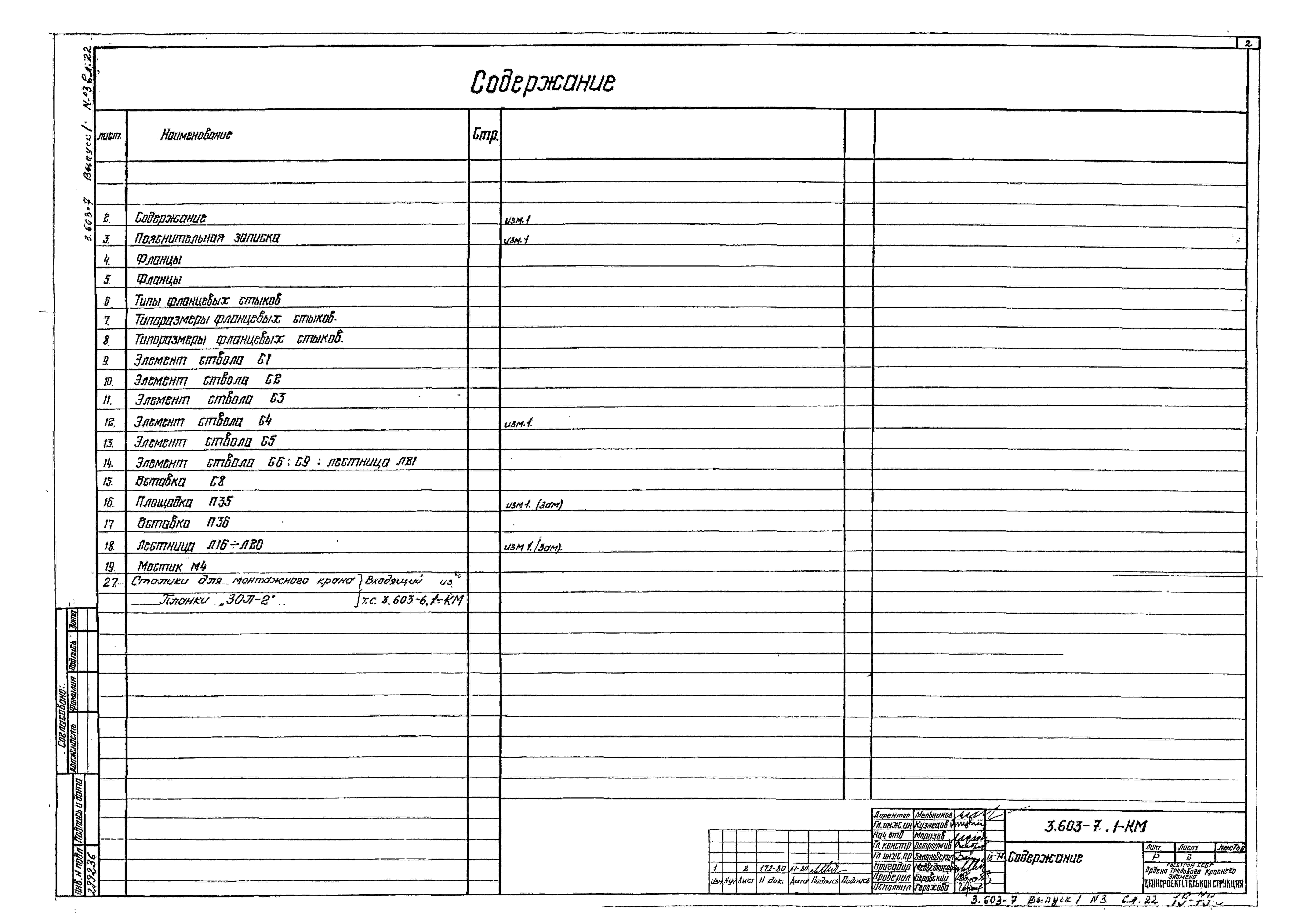

Выпуск 1 «Элементы ствола и площадок. Чертежи КМ» содержит фрагменты, состоящие из набора элементов унифицированных конструкций стволов и антенных площадок мачт четырехгранного сечения.

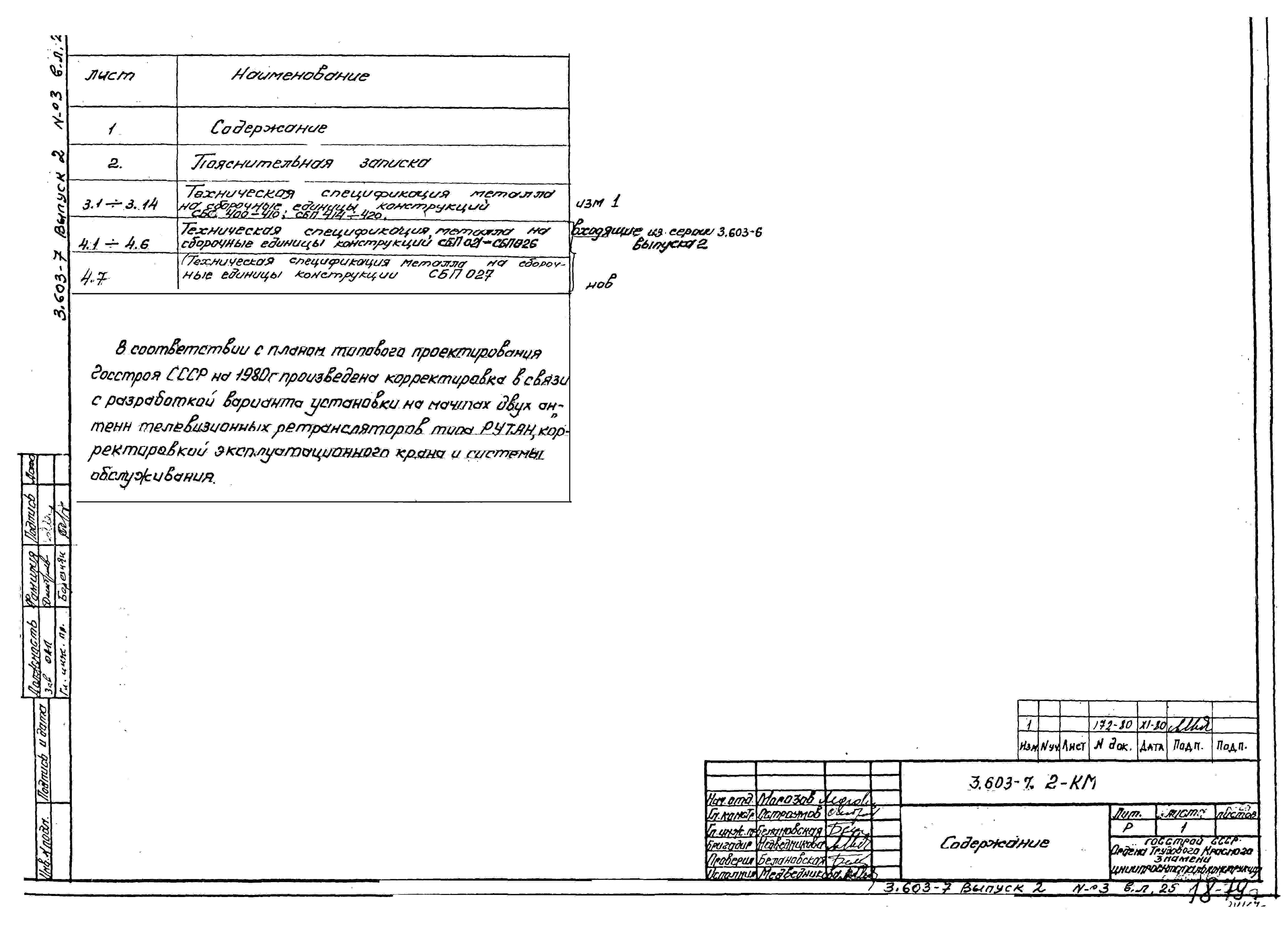

В выпуске 2 «Технические спецификации металла» приведены условия поставки металла и технические спецификации на сборочные единицы унифицированных конструкций.
Проектирование мачт различной высоты производится путем компановки сборочных единиц ствола (СБС) и антенных площадок (СБП) по заданной технологической схеме, определение расчетных сечений ствола производится по расчету.
Примененный сортамент материалов и технико-экономические показатели приводятся в разрабатываемых проектах.
Срок действия типовых конструкций серии № 3.603-7 – 1983 г. Установлен Министерством связи СССР, №2164 от 15. 12.78 г.
