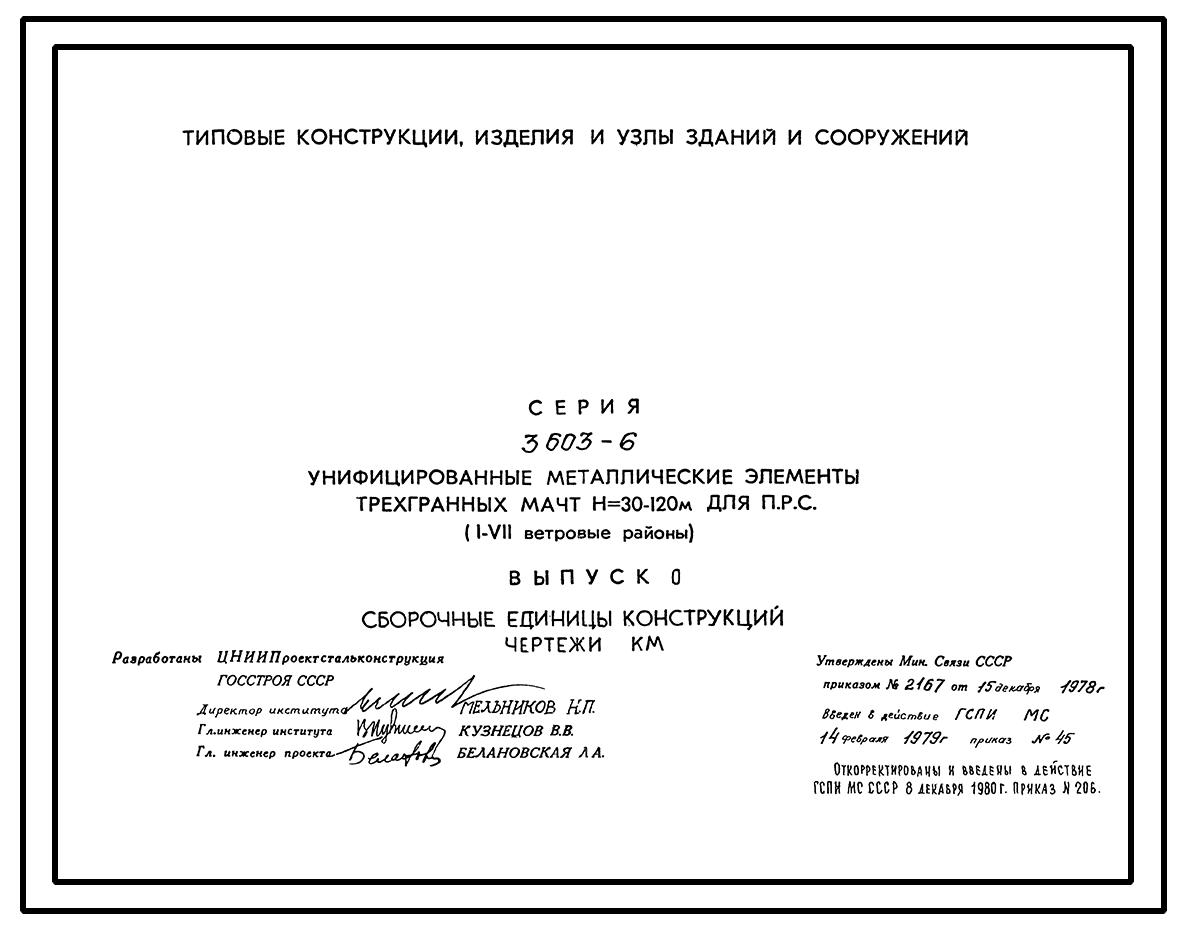

Серия 3.603-6 Унифицированные металлические элементы трехгранных мачт Н=30-120 м для ПРС (I-VII ветровые районы). Выпуск 0 Сборочные единицы конструкций. Чертежи КМ
Номер серии
3.603-6
Наименование серии
Унифицированные металлические элементы трехгранных мачт Н=30-120 м для ПРС (I-VII ветровые районы). Выпуск 0 Сборочные единицы конструкций. Чертежи КМ
На данный проект имеется

Стоимость чертежей и СКИДКИ
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru
Унифицированные элементы конструкций радиорелейных мачт разработаны с учетом их изготовления на специализированном заводе металлоконструкций.
Чертежи предназначены для использования при проектировании радиорелейных мачт, с различным расположением технологического оборудования, с учетом установки в 1 – 7 ветровых районах.

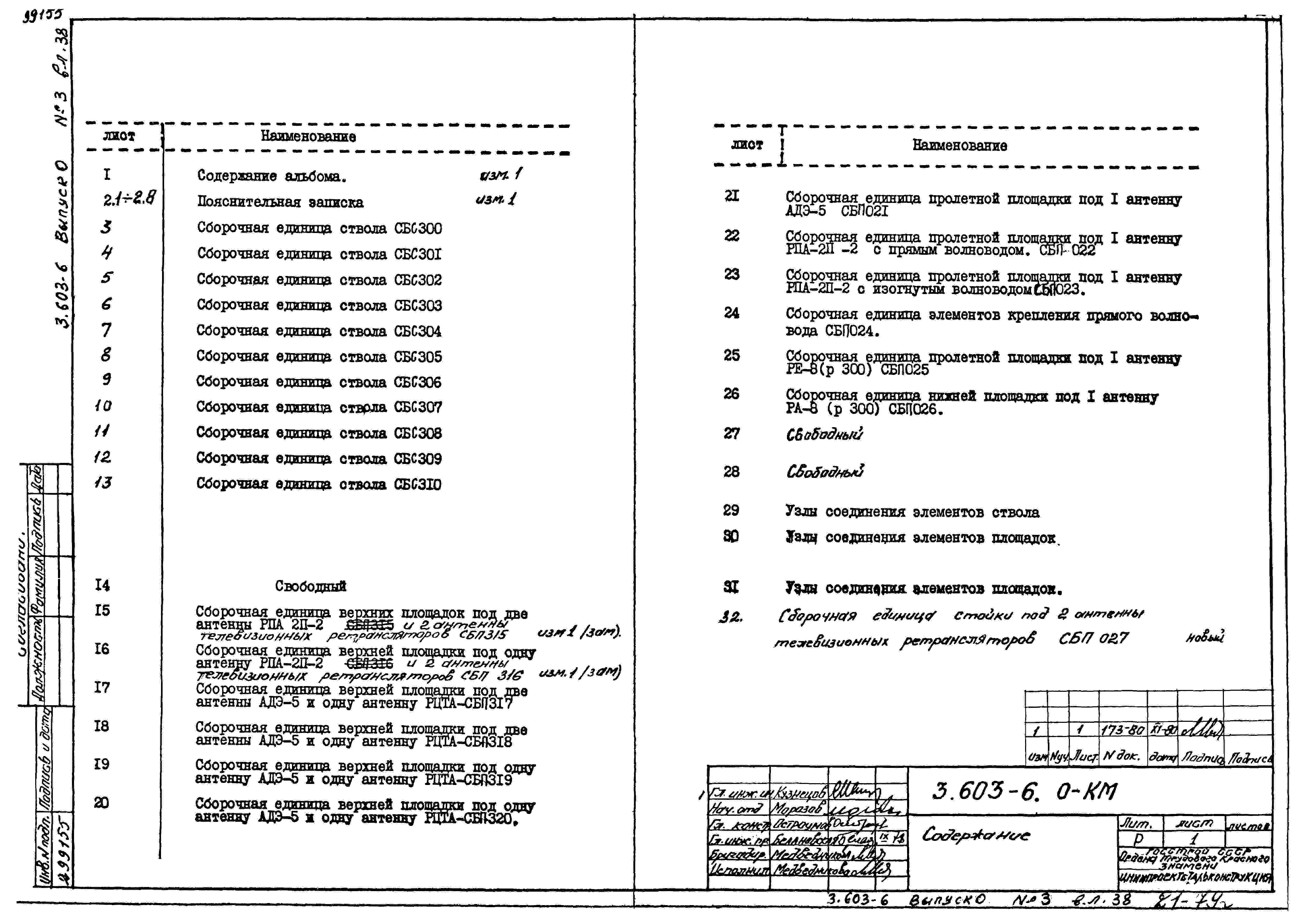

Выпуск 0 «Сборочные единицы конструкций. Чертежи КМ» содержит чертежи отдельных элементов конструкций. Секции ствола представляют собой сварные пространственные конструкции из трубчатых элементов. Примыкание решетки к поясам предусматривается без фасонок. В секциях предусмотрены детали для крепления лестниц-стремянок с переходными площадками, планки для крепления кабелей «30Л» и столики для монтажного крана. Фланцевые стыки секций предусматриваются на болтах из Ст 40Х. Крепление антенных площадок к секциям предусматривается с помощью болтов нормальной точности.

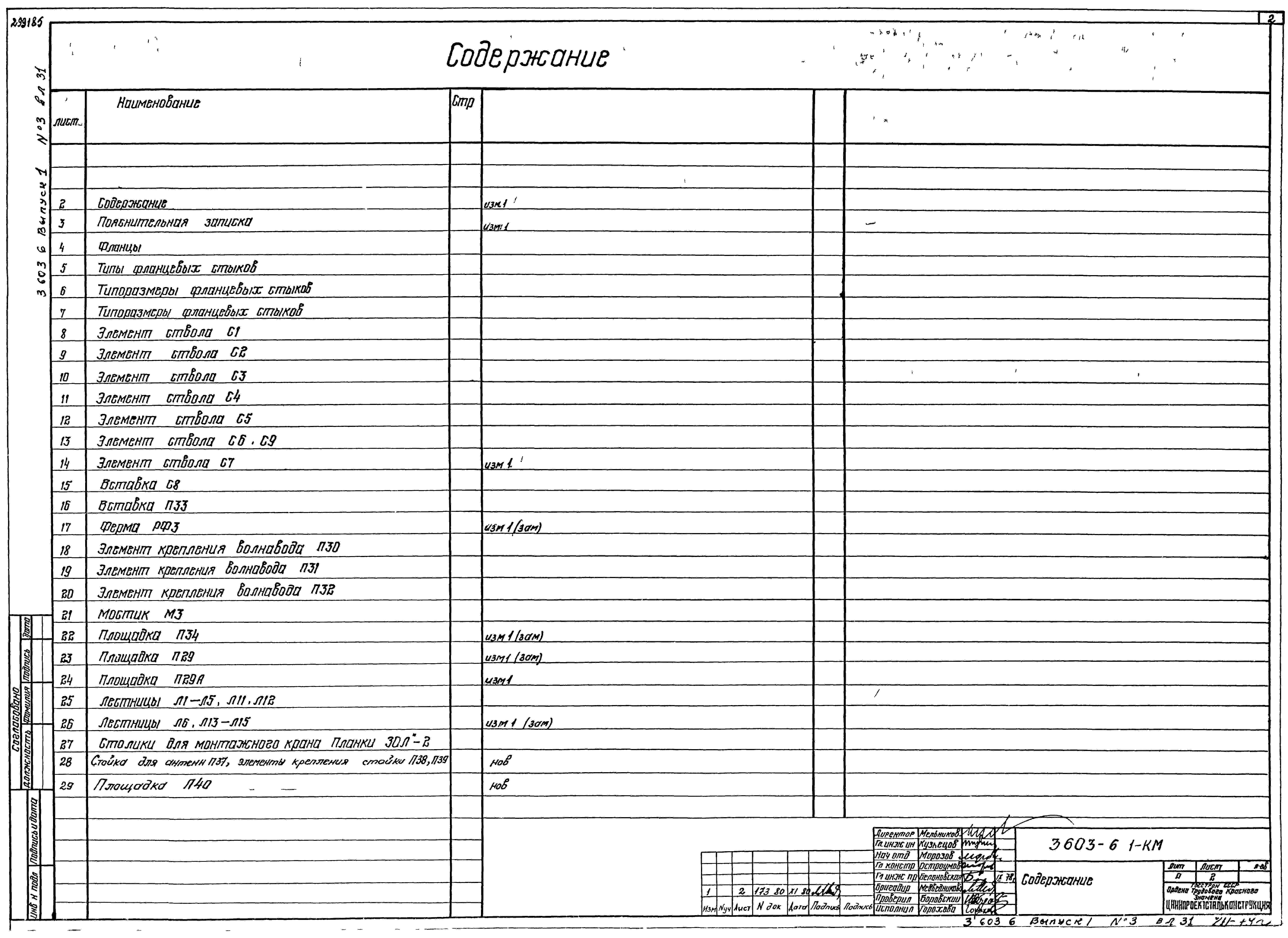

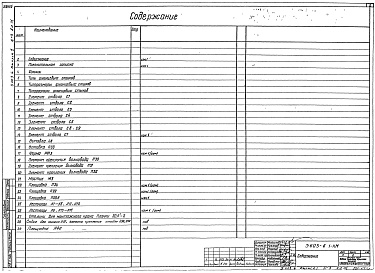

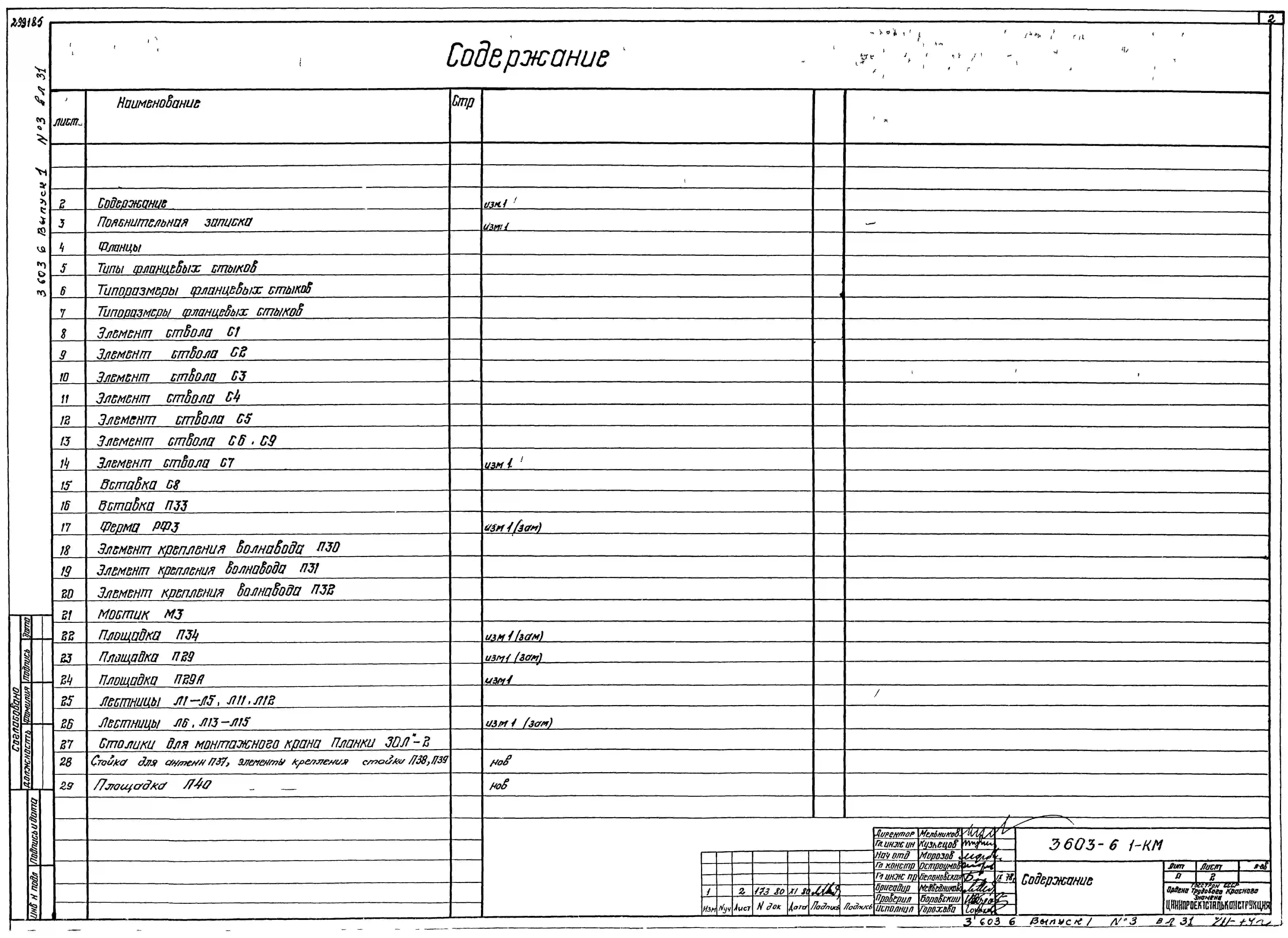

Выпуск 1 «Элементы ствола и площадок. Чертежи КМ» содержит фрагменты, состоящие из набора элементов унифицированных конструкций стволов и антенных площадок мачт трехгранного сечения.

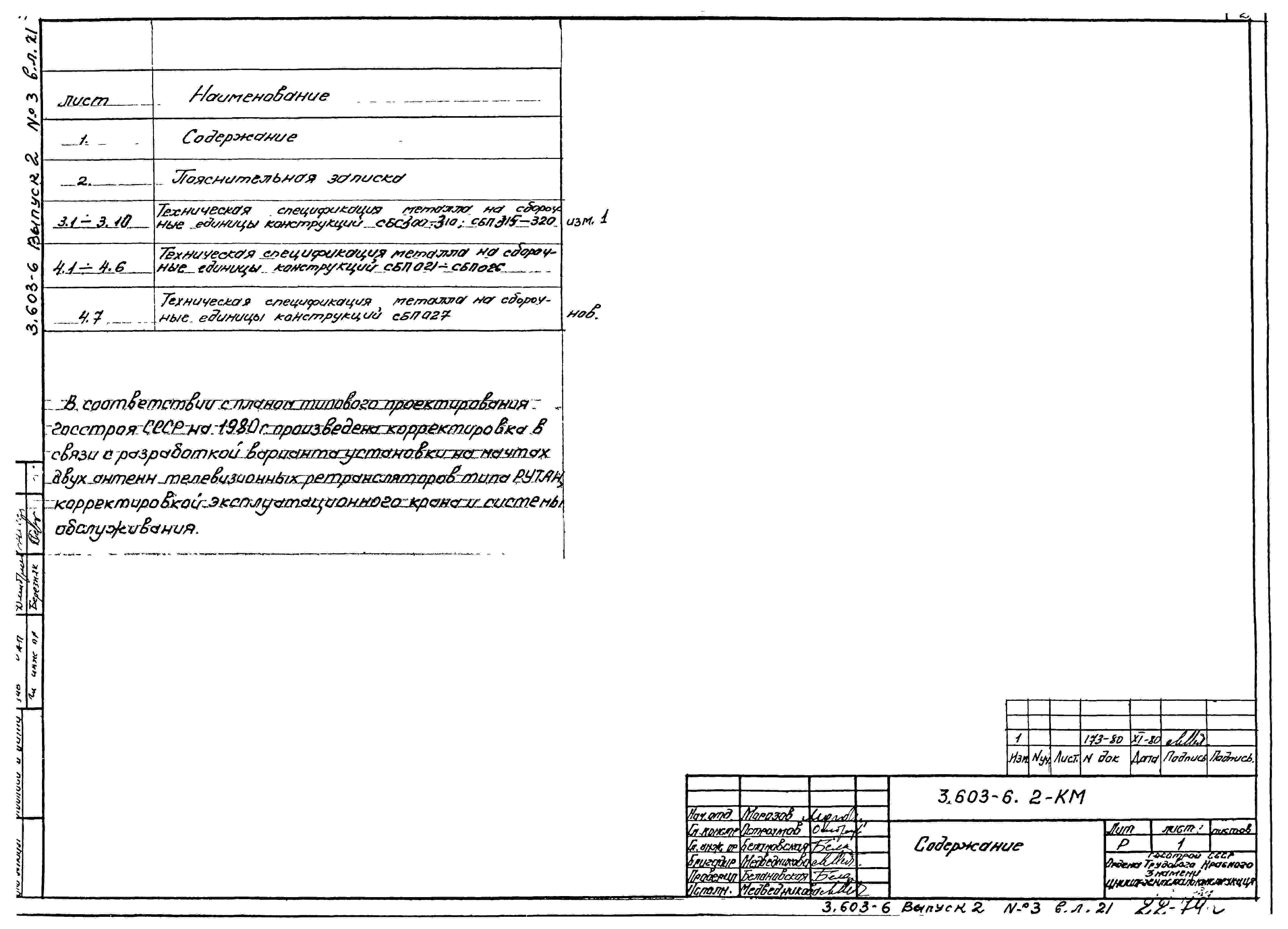

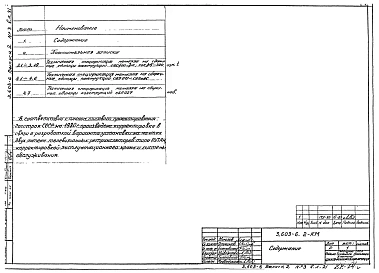

В выпуске 2 «Технические спецификации металла» приведены условия поставки металла и технические спецификации на сборочные единицы унифицированных конструкций.
Проектирование мачт различной высоты производится путем компоновки сборочных единиц ствола (СБС) и антенных площадок (СБП) по заданной технологической схеме; определение расчетных сечений ствола производится по расчету.
Примененный сортамент материалов и технико-экономические показатели приводятся в разрабатываемых проектах.
Срок действия типовых конструкций серии № 3.603-6 – 1983 г., установлен Министерством связи СССР, № 2167 от 15.12.78 г.
