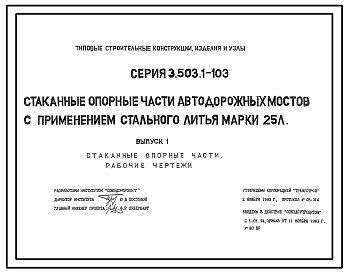

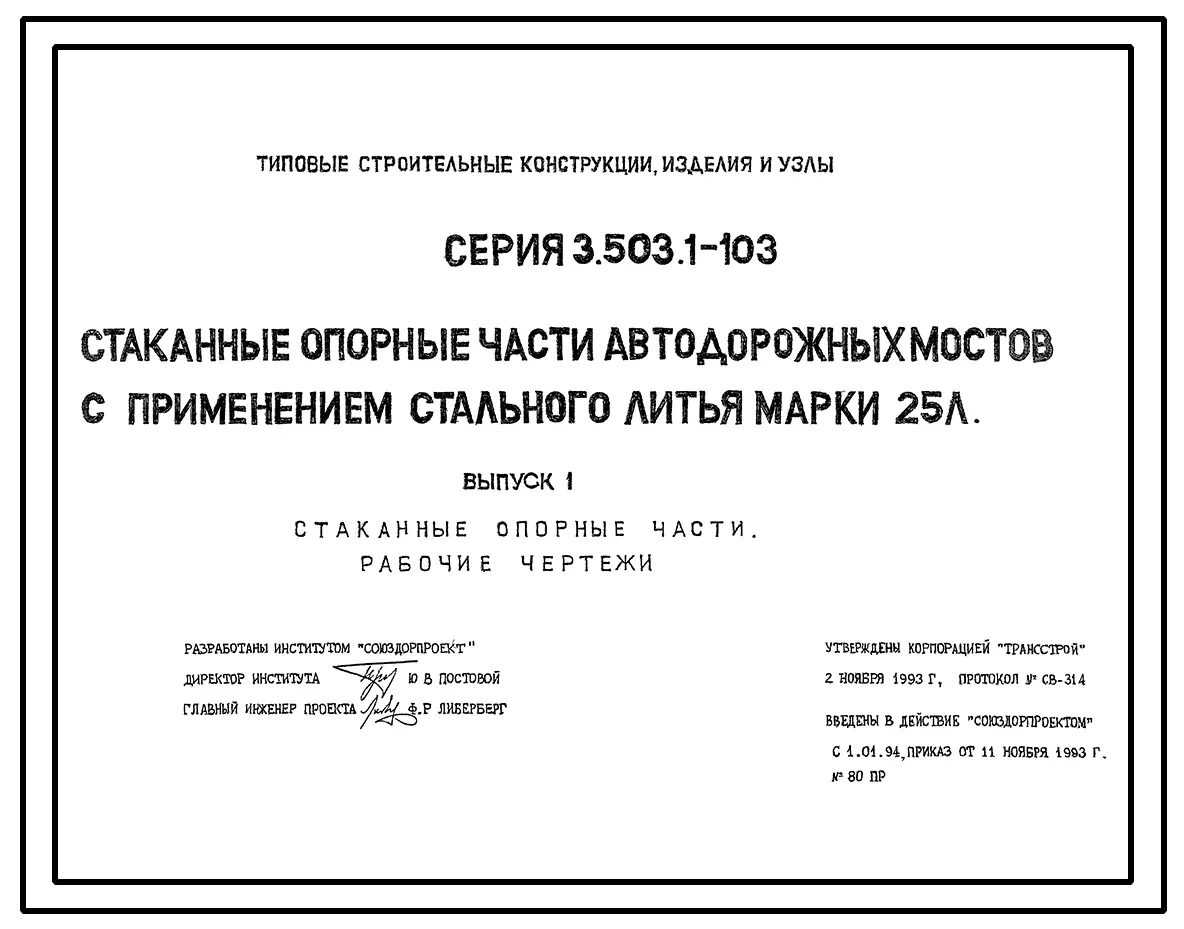

Серия 3.503.1-103 Стаканные опорные части автодорожных мостов с применением стального литья марки 25Л. Выпуск 1 Стаканные опорные части. Рабочие чертежи

Общие данные

Номер серии

3.503.1-103

Наименование серии

Стаканные опорные части автодорожных мостов с применением стального литья марки 25Л. Выпуск 1 Стаканные опорные части. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

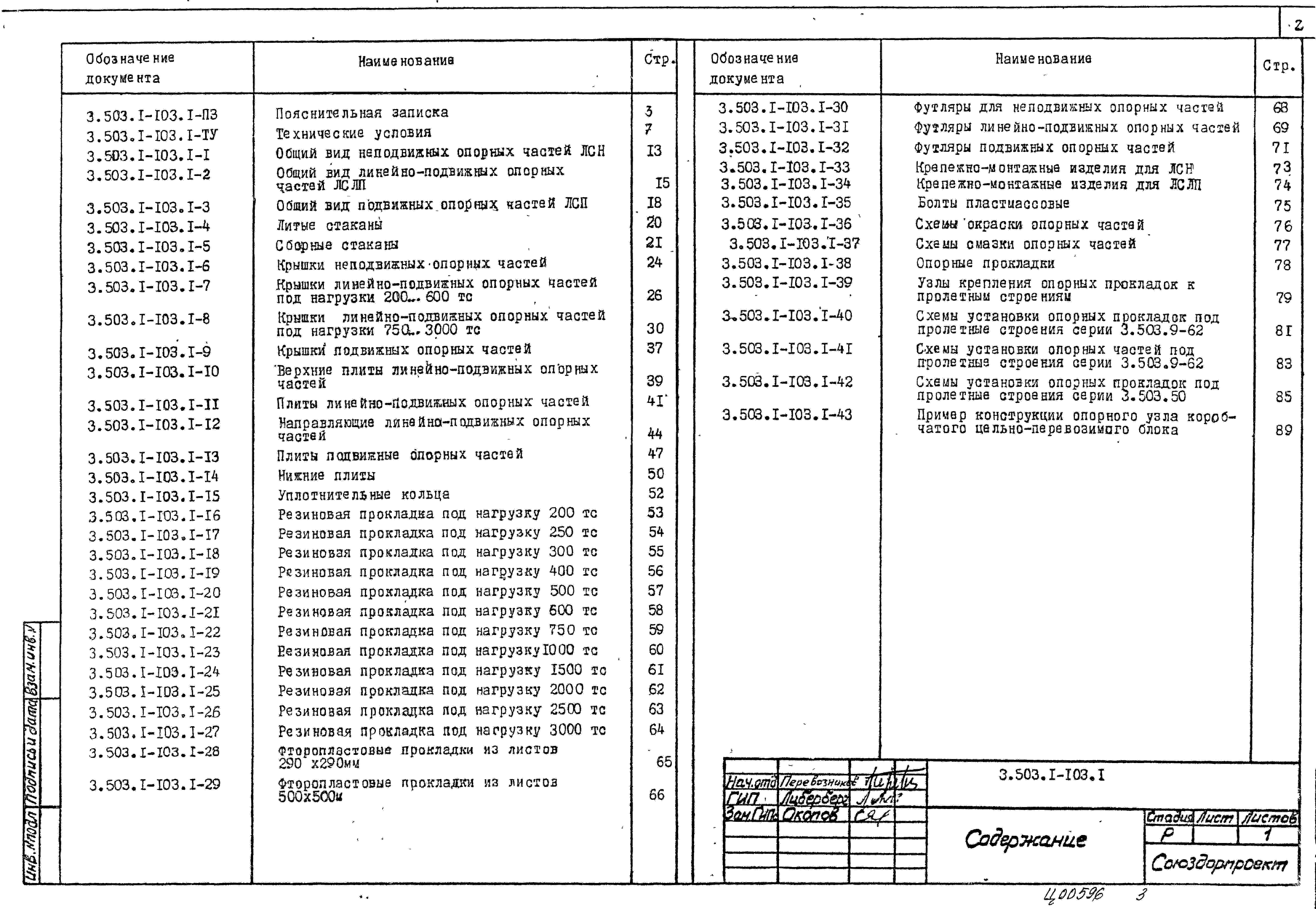

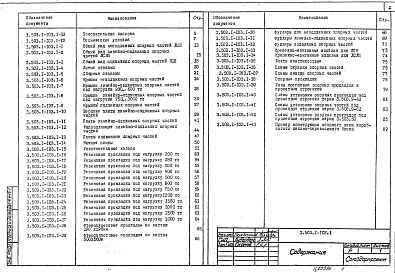

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

ЛСН(С) – неподвижная опорная часть под нагрузку 400 тс;

ЛСЛП(С) -1500-100 – линейно-подвижная опорная часть под нагрузку 1500 тс и линейное перемещение 100 мм;

ЛСП(С)-750-50 – подвижная опорная часть под нагрузку 750 тс и линейное перемещение 50 мм;

С – дополнительный символ для опорных частей со сборным стаканом.

Номенклатура стаканных опорных частей.

Тип опорной части

Размеры, мм

Масса, кг

А

В

Н

ЛСН-200

580

-

85

117

ЛСН-250

650

-

88

141

ЛСН-300

660

-

90

163

ЛСН-400

730

-

95

215

ЛСН-500

800

-

100

268

ЛСН-600

860

-

103

317

ЛСН-750

930

-

112

401

ЛСН-1000

1050

-

127

588

ЛСН-1500

1250

-

141

903

ЛСН-2000

1410

-

154

1241

ЛСН-2500

1560

-

168

1665

ЛСН-3000

1680

-

176

1946

ЛСЛП-200-50

660

600

112

214

ЛСЛП-250-50

700

640

115

243

ЛСЛП-300-50

740

680

117

282

ЛСЛП-400-50

810

750

122

361

ЛСЛП-500-50

870

810

127

437

ЛСЛП-600-50

930

870

130

511

ЛСЛП-750-50

1010

940

138

602

ЛСЛП-1000-50

1120

1060

164

832

ЛСЛП-1500-50

1310

1250

168

1238

ЛСЛП-2000-50

1640

1400

181

1755

ЛСЛП-2500-50

1800

1550

195

2286

ЛСЛП-3000-50

1930

1670

203

2727

ЛСЛП-200-100

760

600

112

223

ЛСЛП-250-100

800

640

115

263

ЛСЛП-300-100

840

680

117

297

ЛСЛП-400-100

910

750

122

378

ЛСЛП-500-100

970

810

127

455

ЛСЛП-600-100

1030

870

130

529

ЛСЛП-750-100

1110

940

139

623

ЛСЛП-1000-100

1220

1060

154

355

ЛСЛП-1500-100

1410

1250

168

1264

ЛСЛП-2000-100

1740

1400

181

1784

ЛСЛП-2500-100

1900

1550

195

2319

ЛСЛП-3000-100

2030

1670

203

2762

ЛСЛП-200-200

960

600

112

256

ЛСЛП-250-200

1000

640

115

292

ЛСЛП-300-200

1040

680

117

328

ЛСЛП-400-200

1110

750

122

411

ЛСЛП-500-200

1170

810

127

490

ЛСЛП-600-200

1230

870

130

567

ЛСЛП-750-200

1310

940

139

664

ЛСЛП-1000-200

1420

1060

154

901

ЛСЛП-1500-200

1610

1250

165

1317

ЛСЛП-2000-200

1940

1400

181

1843

ЛСЛП-2500-200

2100

1550

195

2384

ЛСЛП-3000-200

2230

1670

203

2832

ЛСЛП-200-250

1060

600

112

270

ЛСЛП-250-250

1100

640

115

306

ЛСЛП-300-250

1140

680

117

343

ЛСЛП-400-250

1210

750

122

428

ЛСЛП-500-250

1270

810

127

500

ЛСЛП-600-250

1330

870

130

586

ЛСЛП-750-250

1410

943

139

684

ЛСЛП-1000-250

1520

1060

154

923

ЛСЛП-1500-250

1710

1250

168

1343

ЛСЛП-2000-250

2040

1400

181

1872

ЛСЛП-2500-250

2200

1550

195

2417

ЛСЛП-3000-250

2330

1670

203

2867

ЛСП-200-50

660

600

104

139

ЛСП-250-50

700

640

107

166

ЛСП-300-50

740

680

109

192

ЛСП-400-50

810

750

114

255

ЛСП-500-50

870

810

119

318

ЛСП-600-50

930

870

123

379

ЛСП-750-50

1010

940

129

467

ЛСП-2000-50

1120

1060

144

673

ЛСП-1500-50

1310

1250

158

1031

ЛСП-2000-50

1640

1400

170

1450

ЛСП-2500-50

1800

1550

183

1911

ЛСП-3000-50

1930

1670

193

2318

ЛСП-200-100

760

600

104

147

ЛСП-250-100

800

640

107

175

ЛСП-300-100

840

680

109

201

ЛСП-400-100

910

750

114

266

ЛСП-500-100

970

810

119

330

ЛСП-600-100

1030

870

123

393

ЛСП-750-100

1110

940

129

482

ЛСП-1000-100

1220

1060

144

690

ЛСП-1500-100

1410

1250

158

1052

ЛСП-2000-100

1740

1400

170

1473

ЛСП-2500-100

1900

1550

183

1938

ЛСП-3000-100

2030

1670

193

2347

ЛСП-200-200

960

600

104

163

ЛСП-250-200

1000

640

107

192

ЛСП-300-200

1040

680

109

221

ЛСП-400-200

1110

750

114

288

ЛСП-500-200

1170

810

119

355

ЛСП-600-200

1230

870

123

419

ЛСП-750-200

1310

940

129

511

ЛСП-1000-200

1420

1060

144

724

ЛСП-1500-200

1610

1250

158

1094

ЛСП-2000-200

1940

1400

170

1521

ЛСП-2500-200

2100

15550

183

1991

ЛСП-3000-200

2230

1670

193

2405

ЛСП-200-250

1060

600

104

172

ЛСП-250-250

1100

640

107

201

ЛСП-300-250

1140

680

109

230

ЛСП-400-250

1210

750

114

299

ЛСП-500-250

1270

810

119

367

ЛСП-600-250

1330

870

123

433

ЛСП-750-250

1410

940

129

526

ЛСП-1000-250

1520

1060

144

741

ЛСП-1500-250

1710

1250

158

1115

ЛСП-2000-250

2040

1400

170

1545

ЛСП-2500-250

2200

1550

183

2017

ЛСП-3000-250

2330

1670

193

2434

Техническая характеристика.

Опорные части разработаны трех типов: неподвижные, воспринимающие угловые перемещения до 0,015 радиан опорного блока пролетного строения моста; линейно-подвижные и подвижные опорные части, воспринимающие те же угловые перемещения и температурные перемещения вдоль моста на +-50; +-100; +-200; +-250 мм. Подвижные опорные части кроме перемещений вдоль моста воспринимают поперечные перемещения на +-20 мм.

Указания по применению.

Опорные части предназначены для дорожных и городских мостов с железобетонными, сталежелезобетонными и стальными пролетными строениями разрезных, неразрезных и комбинированных систем.

Расчетная несущая способность опорных частей на вертикальные (Р) и горизонтальные (Q) нагрузки.

Р, ТС.

200

250

300

400

500

600

750

1000

1500

2000

2500

3000

С, ТС.

13,1

16,4

19,6

26,2

32,7

39,3

49,1

65,5

48,2

130,9

163,6

196,4
