ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Прогоны разработаны двух типов:
1ПН – прогон для зданий с уклоном кровли от 5% до 25%;
2ПН – прогон для зданий с уклоном кровли до 5%.
Прогоны выполняются из тяжелого бетона классов по прочности на сжатие от В15 до В35.
В качестве напрягаемой арматуры приняты:
а) стержневая горячекатаная арматура классов А- IV и А- V по ГОСТ 5781-82*;
б) стержневая горячекатаная арматура класса А- III в, изготавливаемая из арматурной стали класса А- III по ГОСТ 5781-82*, упрочненная вытяжкой с контролем удлинений и напряжений.
Допускается применять вместо напрягаемой арматуры класса А- IV по ГОСТ 5781-82 термически упрочненную арматуру классов Ат- IV и Ат- IV С, а вместо арматуры класса А- V по ГОСТ 10884-81 без изменения диаметров, количества стержней и их расположения.
В качестве напрягаемой принята арматура класса А- III по ГОСТ 5781-82 и класса Вр- I по ГОСТ 6727-80.
МАРКИ ИЗДЕЛИЙ:
1ПН-1АIII; 1ПН-2АIII; 1ПН-3АIII; 1ПН-4АIII; 1ПН-1АIIIв; 1ПН-2АIIIв; 1ПН-3АIIIв; 1ПН-4АIIIв; 1ПН-1АIV; 1ПН-2АIV; 1ПН-3АIV; 1ПН-4АIV; 1ПН-1АV; 1ПН-2АV; 1ПН-3АV; 1ПН-4АV; 2ПН-1АIII; 2ПН-2АIII; 2ПН-3АIII; 2ПН-4АIII; 2ПН-1АIIIв; 2ПН-2АIIIв; 2ПН-3АIIIв; 2ПН-4АIIIв; 2ПН-5АIIIв; 2ПН-1АIV; 2ПН-2АIV; 2ПН-3АIV; 2ПН-4АIV; 2ПН-5АIV; 2ПН-1АV; 2ПН-2АV; 2ПН-3АV; 2ПН-4АV; 2ПН-4АV.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Прогоны предназначены для применения в покрытиях одноэтажных зданий:
неотапливаемых, с кровлей из асбестоцементных волнистых листов, укладываемых непосредственно по прогонам, при уклоне кровли до 25%;
отапливаемых, с утепленной кровлей из асбестоцементных волнистых листов, при уклоне кровли до 25%;
отапливаемых, с железобетонным несущим каркасом и легкими ограждающими конструкциями, при уклоне кровли до 5%.
Прогоны предназначены для применения в покрытиях зданий с расчетной сейсмичностью не выше 6 баллов, в I … V снеговых районах.
Предел огнестойкости прогонов – 0,5 часа.
Расчетная температура наружного воздуха – минус 40о С.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.
Вес снегового покрова – 1,96 кПа / 280 кгс/м2 .
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расшифровка марки изделия: 1ПН-2А IV .
1 – порядковый номер типоразмера;
ПН – наименование конструкции – прогон;
2 – порядковый номер прогона, характеризующий его несущую способность;
А IV – класс продольной напрягаемой арматуры.
Настоящий выпуск 1/92 разработан взамен выпусков 1, 2 серии 1.462-14 .
[~PREVIEW_TEXT] =>
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Прогоны разработаны двух типов:
1ПН – прогон для зданий с уклоном кровли от 5% до 25%;
2ПН – прогон для зданий с уклоном кровли до 5%.
Прогоны выполняются из тяжелого бетона классов по прочности на сжатие от В15 до В35.
В качестве напрягаемой арматуры приняты:
а) стержневая горячекатаная арматура классов А- IV и А- V по ГОСТ 5781-82*;
б) стержневая горячекатаная арматура класса А- III в, изготавливаемая из арматурной стали класса А- III по ГОСТ 5781-82*, упрочненная вытяжкой с контролем удлинений и напряжений.
Допускается применять вместо напрягаемой арматуры класса А- IV по ГОСТ 5781-82 термически упрочненную арматуру классов Ат- IV и Ат- IV С, а вместо арматуры класса А- V по ГОСТ 10884-81 без изменения диаметров, количества стержней и их расположения.
В качестве напрягаемой принята арматура класса А- III по ГОСТ 5781-82 и класса Вр- I по ГОСТ 6727-80.
МАРКИ ИЗДЕЛИЙ:
1ПН-1АIII; 1ПН-2АIII; 1ПН-3АIII; 1ПН-4АIII; 1ПН-1АIIIв; 1ПН-2АIIIв; 1ПН-3АIIIв; 1ПН-4АIIIв; 1ПН-1АIV; 1ПН-2АIV; 1ПН-3АIV; 1ПН-4АIV; 1ПН-1АV; 1ПН-2АV; 1ПН-3АV; 1ПН-4АV; 2ПН-1АIII; 2ПН-2АIII; 2ПН-3АIII; 2ПН-4АIII; 2ПН-1АIIIв; 2ПН-2АIIIв; 2ПН-3АIIIв; 2ПН-4АIIIв; 2ПН-5АIIIв; 2ПН-1АIV; 2ПН-2АIV; 2ПН-3АIV; 2ПН-4АIV; 2ПН-5АIV; 2ПН-1АV; 2ПН-2АV; 2ПН-3АV; 2ПН-4АV; 2ПН-4АV.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Прогоны предназначены для применения в покрытиях одноэтажных зданий:
неотапливаемых, с кровлей из асбестоцементных волнистых листов, укладываемых непосредственно по прогонам, при уклоне кровли до 25%;
отапливаемых, с утепленной кровлей из асбестоцементных волнистых листов, при уклоне кровли до 25%;
отапливаемых, с железобетонным несущим каркасом и легкими ограждающими конструкциями, при уклоне кровли до 5%.
Прогоны предназначены для применения в покрытиях зданий с расчетной сейсмичностью не выше 6 баллов, в I … V снеговых районах.
Предел огнестойкости прогонов – 0,5 часа.
Расчетная температура наружного воздуха – минус 40о С.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.
Вес снегового покрова – 1,96 кПа / 280 кгс/м2 .
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расшифровка марки изделия: 1ПН-2А IV .
1 – порядковый номер типоразмера;
ПН – наименование конструкции – прогон;
2 – порядковый номер прогона, характеризующий его несущую способность;
А IV – класс продольной напрягаемой арматуры.
Настоящий выпуск 1/92 разработан взамен выпусков 1, 2 серии 1.462-14 .
[PREVIEW_TEXT_TYPE] => html
[~PREVIEW_TEXT_TYPE] => html
[DETAIL_TEXT] =>
Выпуск 1/92. Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи.
Объем проектных материалов, приведенных к формату А4, – 62 форматки.
[~DETAIL_TEXT] =>
Выпуск 1/92. Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи.
Объем проектных материалов, приведенных к формату А4, – 62 форматки.
[DETAIL_TEXT_TYPE] => html
[~DETAIL_TEXT_TYPE] => html
[DATE_CREATE] => 04.03.2008 23:00:35
[~DATE_CREATE] => 04.03.2008 23:00:35
[CREATED_BY] => 6
[~CREATED_BY] => 6
[TAGS] =>
[~TAGS] =>
[TIMESTAMP_X] => 21.02.2025 12:46:09
[~TIMESTAMP_X] => 21.02.2025 12:46:09
[MODIFIED_BY] => 28604
[~MODIFIED_BY] => 28604
[IBLOCK_SECTION_ID] => 1508
[~IBLOCK_SECTION_ID] => 1508
[DETAIL_PAGE_URL] => /catalog/1508/83875/
[~DETAIL_PAGE_URL] => /catalog/1508/83875/
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[PREVIEW_PICTURE] => Array
(
[ID] => 22146124
[TIMESTAMP_X] => 21.02.2025 12:46:09
[MODULE_ID] => iblock
[HEIGHT] => 929
[WIDTH] => 1184
[FILE_SIZE] => 124500
[CONTENT_TYPE] => image/png
[SUBDIR] => iblock/8bb/8bb74088a3ebd15af38edd992530426b
[FILE_NAME] => 4b36effcc2af9d1cbbbb45ac7c94a147.png
[ORIGINAL_NAME] => 1.462-14.png
[DESCRIPTION] =>
[HANDLER_ID] =>
[EXTERNAL_ID] => 80377f79d948ff44689ec70ce60d6136
[VERSION_ORIGINAL_ID] =>
[META] =>
[SRC] => /upload/iblock/8bb/8bb74088a3ebd15af38edd992530426b/4b36effcc2af9d1cbbbb45ac7c94a147.png
[UNSAFE_SRC] => /upload/iblock/8bb/8bb74088a3ebd15af38edd992530426b/4b36effcc2af9d1cbbbb45ac7c94a147.png
[SAFE_SRC] => /upload/iblock/8bb/8bb74088a3ebd15af38edd992530426b/4b36effcc2af9d1cbbbb45ac7c94a147.png

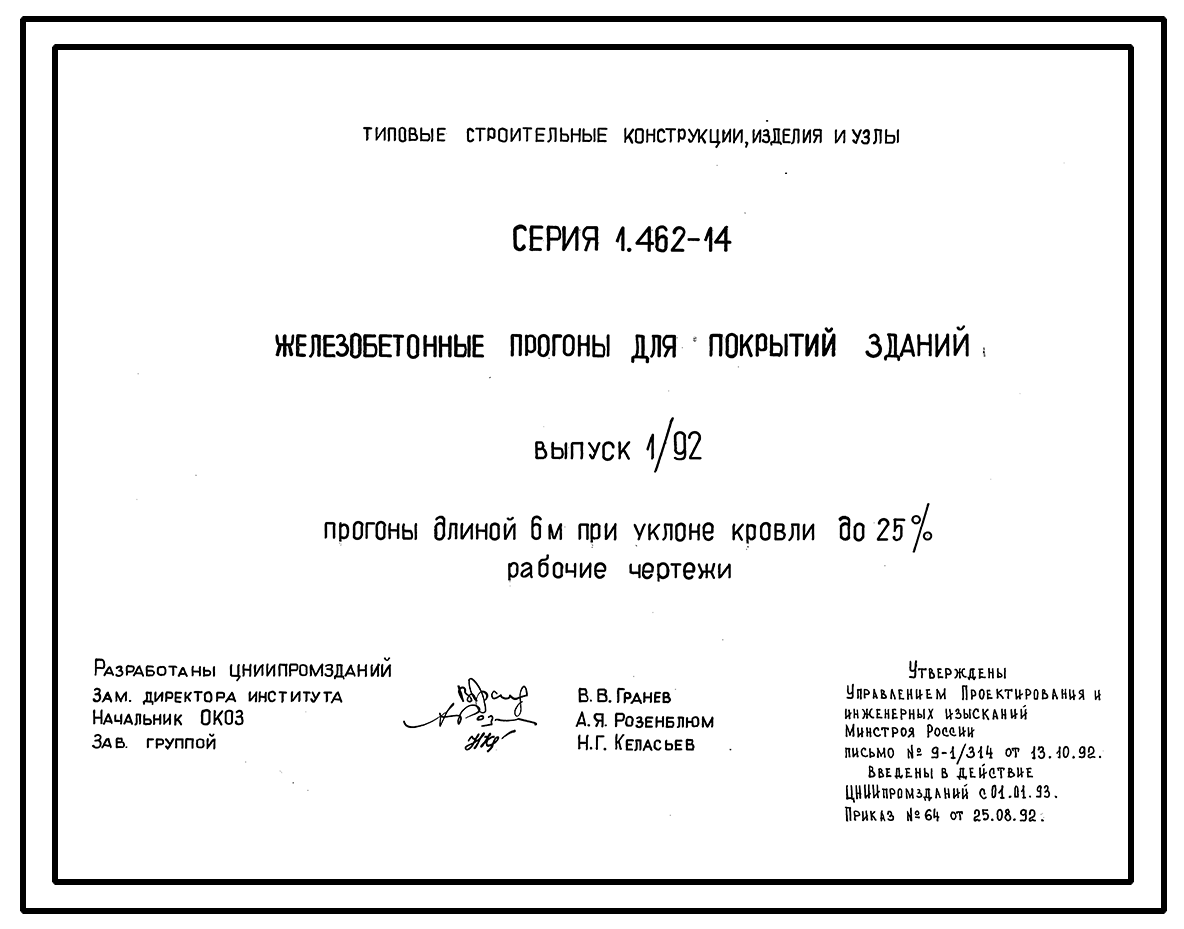

[ALT] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
)
[~PREVIEW_PICTURE] => 22146124
[LIST_PAGE_URL] => /catalog/
[~LIST_PAGE_URL] => /catalog/
[CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/1508/83875/
[~CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/1508/83875/
[LANG_DIR] => /
[~LANG_DIR] => /
[EXTERNAL_ID] => 3311
[~EXTERNAL_ID] => 3311
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[LID] => kz
[~LID] => kz
[ACTIVE_FROM] =>
[ACTIVE_TO] =>
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – 1993 год | Серия имеет историю замен: | Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи |
[ELEMENT_META_TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи. | Разработчик типовой серии - ЦНИИпромзданий
[ELEMENT_META_KEYWORDS] => ЦНИИпромзданий, 1993 год, Проект в полном составе, Чертежи в формате TIF, Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[SECTION_META_TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи. | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[SECTION_META_DESCRIPTION] => <link rel="File-List" href="file:///C:\DOCUME~1\NNAADD~1\LOCALS~1\Temp\msohtml1\01\clip_filelist.xml"></link>
<style> <!-- /* Style Definitions */ p.MsoNormal, li.MsoNormal, div.MsoNormal {mso-style-parent:""; margin:0cm; margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:12.0pt; font-family:"Times New Roman"; mso-fareast-font-family:"Times New Roman";} @page Section1 {size:612.0pt 792.0pt; margin:2.0cm 42.5pt 2.0cm 3.0cm; mso-header-margin:36.0pt; mso-footer-margin:36.0pt; mso-paper-source:0;} div.Section1 {page:Section1;} --> </style>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны разработаны двух типов:<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">1ПН – прогон для зданий с уклоном кровли от 5% до 25%;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">2ПН – прогон для зданий с уклоном кровли до 5%.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны выполняются из тяжелого бетона классов по прочности на сжатие от В15 до В35.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">В качестве напрягаемой арматуры приняты:<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">а) стержневая горячекатаная арматура классов А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;"> и А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">V</span><span style="font-size: 11pt; line-height: 150%;"> по ГОСТ 5781-82*;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">б) стержневая горячекатаная арматура класса А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">III</span><span style="font-size: 11pt; line-height: 150%;">в, изготавливаемая из арматурной стали класса А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">III</span><span style="font-size: 11pt; line-height: 150%;"> по ГОСТ 5781-82*, упрочненная вытяжкой с контролем удлинений и напряжений. <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Допускается применять вместо напрягаемой арматуры класса А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;"> по ГОСТ 5781-82 термически упрочненную арматуру классов Ат-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;"> и Ат-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;">С, а вместо арматуры класса А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">V</span><span style="font-size: 11pt; line-height: 150%;"> по ГОСТ 10884-81 без изменения диаметров, количества стержней и их расположения.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">В качестве напрягаемой принята арматура класса А-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">III</span><span style="font-size: 11pt; line-height: 150%;"> по ГОСТ 5781-82 и класса Вр-</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><span style="font-size: 11pt; line-height: 150%;"> по ГОСТ 6727-80.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">МАРКИ ИЗДЕЛИЙ:<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">1ПН-1АIII; 1ПН-2АIII; 1ПН-3АIII; 1ПН-4АIII; 1ПН-1АIIIв; 1ПН-2АIIIв; 1ПН-3АIIIв; 1ПН-4АIIIв; 1ПН-1АIV; 1ПН-2АIV; 1ПН-3АIV; 1ПН-4АIV; 1ПН-1АV; 1ПН-2АV; 1ПН-3АV; 1ПН-4АV; 2ПН-1АIII; 2ПН-2АIII; 2ПН-3АIII; 2ПН-4АIII; 2ПН-1АIIIв; 2ПН-2АIIIв; 2ПН-3АIIIв; 2ПН-4АIIIв; 2ПН-5АIIIв; 2ПН-1АIV; 2ПН-2АIV; 2ПН-3АIV; 2ПН-4АIV; 2ПН-5АIV; 2ПН-1АV; 2ПН-2АV; 2ПН-3АV; 2ПН-4АV; 2ПН-4АV.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">УКАЗАНИЯ ПО ПРИМЕНЕНИЮ<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны предназначены для применения в покрытиях одноэтажных зданий:<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">неотапливаемых, с кровлей из асбестоцементных волнистых листов, укладываемых непосредственно по прогонам, при уклоне кровли до 25%;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">отапливаемых, с утепленной кровлей из асбестоцементных волнистых листов, при уклоне кровли до 25%;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">отапливаемых, с железобетонным несущим каркасом и легкими ограждающими конструкциями, при уклоне кровли до 5%.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны предназначены для применения в покрытиях зданий с расчетной сейсмичностью не выше 6 баллов, в </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><span style="font-size: 11pt; line-height: 150%;">…</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">V</span><span style="font-size: 11pt; line-height: 150%;"> снеговых районах.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Предел огнестойкости прогонов – 0,5 часа. <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Расчетная температура наружного воздуха – минус 40<sup>о</sup>С.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Вес снегового покрова – 1,96 кПа / 280 кгс/м<sup>2</sup>. <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Расшифровка марки изделия: 1ПН-2А</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;">.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">1 – порядковый номер типоразмера;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ПН – наименование конструкции – прогон;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">2 – порядковый номер прогона, характеризующий его несущую способность;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">А</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;"> – класс продольной напрягаемой арматуры.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Настоящий выпуск 1/92 разработан взамен выпусков 1, 2 серии <a href="/catalog/83875/">1.462-14</a>.<o:p></o:p></span></font></p>
Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[SECTION_PAGE_TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[ELEMENT_PAGE_TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
)
[PRODUCT] => Array
(
[TYPE] =>
[AVAILABLE] =>
[USE_OFFERS] =>
)
[PROPERTIES] => Array
(
[IDR] => Array
(
[ID] => 3002
[IBLOCK_ID] => 51
[NAME] => ID раздела
[ACTIVE] => Y
[SORT] => 1
[CODE] => IDR
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => ID раздела
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 1508
[PROPERTY_VALUE_ID] => 38300769
[DESCRIPTION] =>
[~VALUE] => 1508
[~DESCRIPTION] =>
)
[3023] => Array
(
[ID] => 3023
[IBLOCK_ID] => 51
[NAME] => Яндекс.Маркет: Категория и Качество
[ACTIVE] => Y
[SORT] => 90
[CODE] => 3023
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] => ym_category
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Яндекс.Маркет: Категория и Качество
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[OLD_N] => Array
(
[ID] => 307
[IBLOCK_ID] => 51
[NAME] => Старый номер
[ACTIVE] => Y
[SORT] => 500
[CODE] => OLD_N
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] => jpg, gif, bmp, png, jpeg
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => Y
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Старый номер
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[passport] => Array
(
[ID] => 535
[IBLOCK_ID] => 51
[NAME] => Паспорт
[ACTIVE] => Y
[SORT] => 500
[CODE] => passport
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => F
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Паспорт
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 22143681
[PROPERTY_VALUE_ID] => 39692708
[DESCRIPTION] =>
[~VALUE] => 22143681
[~DESCRIPTION] =>
)
[albums] => Array
(
[ID] => 618
[IBLOCK_ID] => 51
[NAME] => Альбомы
[ACTIVE] => Y
[SORT] => 500
[CODE] => albums
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 15
[LINK_IBLOCK_ID] => 109
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Альбомы
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => Array
(
[0] => 1479221
)
[PROPERTY_VALUE_ID] => Array
(
[0] => 9537885
)
[DESCRIPTION] => Array
(
[0] =>
)
[~VALUE] => Array
(
[0] => 1479221
)
[~DESCRIPTION] => Array
(
[0] =>
)
)
[project_org] => Array
(
[ID] => 2845
[IBLOCK_ID] => 51
[NAME] => Проектная организация
[ACTIVE] => Y
[SORT] => 600
[CODE] => project_org
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 218
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Проектная организация
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => Array
(
[0] => 1608214
)
[PROPERTY_VALUE_ID] => Array
(
[0] => 36996209
)
[DESCRIPTION] => Array
(
[0] =>
)
[~VALUE] => Array
(
[0] => 1608214
)
[~DESCRIPTION] => Array
(
[0] =>
)
)
[data_p] => Array
(
[ID] => 2846
[IBLOCK_ID] => 51
[NAME] => Год разработки
[ACTIVE] => Y
[SORT] => 600
[CODE] => data_p
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Год разработки
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 1993 год
[PROPERTY_VALUE_ID] => 36996208
[DESCRIPTION] =>
[~VALUE] => 1993 год
[~DESCRIPTION] =>
)
[previous_project] => Array
(
[ID] => 734
[IBLOCK_ID] => 51
[NAME] => Предыдущий проект
[ACTIVE] => Y
[SORT] => 2000
[CODE] => previous_project
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Предыдущий проект
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[zamena] => Array
(
[ID] => 2826
[IBLOCK_ID] => 51
[NAME] => Является заменой
[ACTIVE] => Y
[SORT] => 2050
[CODE] => zamena
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Является заменой
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[SEARCH_LABELS] => Array
(
[ID] => 761
[IBLOCK_ID] => 51
[NAME] => Поисковые метки
[ACTIVE] => Y
[SORT] => 2100
[CODE] => SEARCH_LABELS
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => Y
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Поисковые метки
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => ЦНИИпромзданий, 1993 год, Проект в полном составе, Чертежи в формате TIF
[PROPERTY_VALUE_ID] => 35019023
[DESCRIPTION] =>
[~VALUE] => ЦНИИпромзданий, 1993 год, Проект в полном составе, Чертежи в формате TIF
[~DESCRIPTION] =>
)
[SET] => Array
(
[ID] => 769
[IBLOCK_ID] => 51
[NAME] => Комплект
[ACTIVE] => Y
[SORT] => 2200
[CODE] => SET
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 154
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Комплект
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
)
[DISPLAY_PROPERTIES] => Array
(
)
[PRODUCT_PROPERTIES] => Array
(
)
[PRODUCT_PROPERTIES_FILL] => Array
(
)
[OFFERS] => Array
(
)
[OFFER_ID_SELECTED] => 0
[ITEM_PRICE_MODE] =>
[ITEM_PRICES] => Array
(
)
[ITEM_QUANTITY_RANGES] => Array
(
)
[ITEM_MEASURE_RATIOS] => Array
(
)
[ITEM_MEASURE] => Array
(
)
[ITEM_MEASURE_RATIO_SELECTED] =>
[ITEM_QUANTITY_RANGE_SELECTED] =>
[ITEM_PRICE_SELECTED] =>
[CAN_BUY] =>
[EDIT_LINK] =>
[DELETE_LINK] =>
[BACKGROUND_IMAGE] =>
[MORE_PHOTO] => Array
(
[0] => Array
(
[ID] => 0
[SRC] => /bitrix/templates/amt_v3_ozer_n/components/bitrix/catalog.element/amt/images/no_photo.png
[FILE_NAME] => no_photo.png
[WIDTH] => 150
[HEIGHT] => 150
)
)
[LINKED_ELEMENTS] => Array
(
)
[SECTION] => Array
(
[ID] => 1508
[~ID] => 1508
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1443
[~IBLOCK_SECTION_ID] => 1443
[ACTIVE] => Y
[~ACTIVE] => Y
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[SORT] => 500
[~SORT] => 500
[NAME] => Прогоны
[~NAME] => Прогоны
[PICTURE] =>
[~PICTURE] =>
[LEFT_MARGIN] => 124
[~LEFT_MARGIN] => 124
[RIGHT_MARGIN] => 125
[~RIGHT_MARGIN] => 125
[DEPTH_LEVEL] => 4
[~DEPTH_LEVEL] => 4
[DESCRIPTION] =>
[~DESCRIPTION] =>
[DESCRIPTION_TYPE] => text
[~DESCRIPTION_TYPE] => text
[XML_ID] =>
[~XML_ID] =>
[TMP_ID] => d1047abe4cf636e3306d7e0a97cbc6bc
[~TMP_ID] => d1047abe4cf636e3306d7e0a97cbc6bc
[CODE] =>
[~CODE] =>
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[MODIFIED_BY] =>
[~MODIFIED_BY] =>
[CREATED_BY] =>
[~CREATED_BY] =>
[SOCNET_GROUP_ID] =>
[~SOCNET_GROUP_ID] =>
[LIST_PAGE_URL] => /catalog/
[~LIST_PAGE_URL] => /catalog/
[SECTION_PAGE_URL] => /catalog/1508/
[~SECTION_PAGE_URL] => /catalog/1508/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[PATH] => Array
(
[0] => Array
(
[ID] => 1407
[~ID] => 1407
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[SORT] => 500
[~SORT] => 500
[NAME] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[~NAME] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 1
[~DEPTH_LEVEL] => 1
[SECTION_PAGE_URL] => /catalog/1407/
[~SECTION_PAGE_URL] => /catalog/1407/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[SECTION_META_DESCRIPTION] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[SECTION_PAGE_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ELEMENT_PAGE_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
)
)
[1] => Array
(
[ID] => 1439
[~ID] => 1439
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1407
[~IBLOCK_SECTION_ID] => 1407
[SORT] => 500
[~SORT] => 500
[NAME] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[~NAME] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 2
[~DEPTH_LEVEL] => 2
[SECTION_PAGE_URL] => /catalog/1439/
[~SECTION_PAGE_URL] => /catalog/1439/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[SECTION_META_DESCRIPTION] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[SECTION_PAGE_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ELEMENT_PAGE_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
)
)
[2] => Array
(
[ID] => 1443
[~ID] => 1443
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1439
[~IBLOCK_SECTION_ID] => 1439
[SORT] => 503
[~SORT] => 503
[NAME] => Стропильные и подстропильные конструкции
[~NAME] => Стропильные и подстропильные конструкции
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 3
[~DEPTH_LEVEL] => 3
[SECTION_PAGE_URL] => /catalog/1443/
[~SECTION_PAGE_URL] => /catalog/1443/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => Стропильные и подстропильные конструкции | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => Стропильные и подстропильные конструкции | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => Стропильные и подстропильные конструкции
[SECTION_META_DESCRIPTION] => Стропильные и подстропильные конструкции
[SECTION_PAGE_TITLE] => Стропильные и подстропильные конструкции
[ELEMENT_PAGE_TITLE] => Стропильные и подстропильные конструкции
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Стропильные и подстропильные конструкции
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Стропильные и подстропильные конструкции
)
)
[3] => Array
(
[ID] => 1508
[~ID] => 1508
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1443
[~IBLOCK_SECTION_ID] => 1443
[SORT] => 500
[~SORT] => 500
[NAME] => Прогоны
[~NAME] => Прогоны
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 4
[~DEPTH_LEVEL] => 4
[SECTION_PAGE_URL] => /catalog/1508/
[~SECTION_PAGE_URL] => /catalog/1508/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => Прогоны | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => Прогоны | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => Прогоны
[SECTION_META_DESCRIPTION] => Прогоны
[SECTION_PAGE_TITLE] => Прогоны
[ELEMENT_PAGE_TITLE] => Прогоны
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Прогоны
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Прогоны
)
)
)
)
[~BUY_URL] => /catalog/1508/83875/?action=BUY&id=83875
[BUY_URL] => /catalog/1508/83875/?action=BUY&id=83875
[~ADD_URL] => /catalog/1508/83875/?action=ADD2BASKET&id=83875
[ADD_URL] => /catalog/1508/83875/?action=ADD2BASKET&id=83875
[~SUBSCRIBE_URL] => /catalog/1508/83875/?action=SUBSCRIBE_PRODUCT&id=83875
[SUBSCRIBE_URL] => /catalog/1508/83875/?action=SUBSCRIBE_PRODUCT&id=83875
[CATALOG_MEASURE_NAME] =>
[~CATALOG_MEASURE_NAME] =>
[CATALOG_MEASURE_RATIO] => 1
[IS_FACEBOOK_CONVERSION_CUSTOMIZE_PRODUCT_EVENT_ENABLED] =>
[META_TAGS] => Array
(
[TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[BROWSER_TITLE] => Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи. | Разработчик типовой серии - ЦНИИпромзданий
[KEYWORDS] => ЦНИИпромзданий, 1993 год, Проект в полном составе, Чертежи в формате TIF, Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[DESCRIPTION] => Год разработки – 1993 год | Серия имеет историю замен: | Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи |
)
[DEFAULT_PICTURE] => Array
(
[ID] => 0
[SRC] => /bitrix/templates/amt_v3_ozer_n/components/bitrix/catalog.element/amt/images/no_photo.png
[FILE_NAME] => no_photo.png
[WIDTH] => 150
[HEIGHT] => 150
)
[SKU_PROPS] => Array
(
)
[CURRENCIES] => Array
(
[0] => Array
(
[CURRENCY] => AMD
[FORMAT] => Array
(
[FORMAT_STRING] => # AMD
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[1] => Array
(
[CURRENCY] => AZN
[FORMAT] => Array
(
[FORMAT_STRING] => # ₼
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[2] => Array
(
[CURRENCY] => BYN
[FORMAT] => Array
(
[FORMAT_STRING] => #
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => Y
)
)
[3] => Array
(
[CURRENCY] => EUR
[FORMAT] => Array
(
[FORMAT_STRING] => EUR#
[DEC_POINT] => .
[THOUSANDS_SEP] => ,
[DECIMALS] => 2
[THOUSANDS_VARIANT] => C
[HIDE_ZERO] => N
)
)
[4] => Array
(
[CURRENCY] => KZT
[FORMAT] => Array
(
[FORMAT_STRING] => # тенге
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[5] => Array
(
[CURRENCY] => MDL
[FORMAT] => Array
(
[FORMAT_STRING] => # L
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[6] => Array
(
[CURRENCY] => RUB
[FORMAT] => Array
(
[FORMAT_STRING] => # руб
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => N
)
)
[7] => Array
(
[CURRENCY] => RUR
[FORMAT] => Array
(
[FORMAT_STRING] => # руб
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 0
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => N
)
)
[8] => Array
(
[CURRENCY] => UAH
[FORMAT] => Array
(
[FORMAT_STRING] => #
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => Y
)
)
[9] => Array
(
[CURRENCY] => USD
[FORMAT] => Array
(
[FORMAT_STRING] => $#
[DEC_POINT] => .
[THOUSANDS_SEP] => ,
[DECIMALS] => 2
[THOUSANDS_VARIANT] => C
[HIDE_ZERO] => N
)
)
[10] => Array
(
[CURRENCY] => UZS
[FORMAT] => Array
(
[FORMAT_STRING] => #
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => Y
)
)
)
[CATALOG_QUANTITY] => 0
[CATALOG_SUBSCRIPTION] => N
[LABEL] =>
[LABEL_VALUE] =>
[LABEL_ARRAY_VALUE] => Array
(
)
[SHOW_SLIDER] => 1
[MORE_PHOTO_COUNT] => 1
[CATALOG_TYPE] =>
[SHOW_OFFERS_PROPS] =>
[OFFERS_IBLOCK] => 0
[OFFERS_SELECTED] => 0
[IBLOCK_NAME] => КОНСТРУКЦИИ. ДЕТАЛИ И УЗЛЫ. СК-3
[PREVIEW_IMG] => Array
(
[BIG] => /upload/iblock/8bb/8bb74088a3ebd15af38edd992530426b/4b36effcc2af9d1cbbbb45ac7c94a147.png
[TUMB] => /upload/resize_cache/iblock/8bb/8bb74088a3ebd15af38edd992530426b/500_273_1/4b36effcc2af9d1cbbbb45ac7c94a147.png
[TUMBM] => /upload/resize_cache/iblock/8bb/8bb74088a3ebd15af38edd992530426b/500_60_1/4b36effcc2af9d1cbbbb45ac7c94a147.png
)
[PICS] => Array
(
[0] => Array
(
[IMG] => /upload/iblock/8bb/8bb74088a3ebd15af38edd992530426b/4b36effcc2af9d1cbbbb45ac7c94a147.png
[ALT] => Состав Серия 1.462-14 Железобетонные прогоны для покрытий зданий. Рабочие чертежи.
[BIG] => /upload/iblock/8bb/8bb74088a3ebd15af38edd992530426b/4b36effcc2af9d1cbbbb45ac7c94a147.png
[TUMB] => /upload/resize_cache/iblock/8bb/8bb74088a3ebd15af38edd992530426b/500_273_1/4b36effcc2af9d1cbbbb45ac7c94a147.png
[TUMBM] => /upload/resize_cache/iblock/8bb/8bb74088a3ebd15af38edd992530426b/500_60_1/4b36effcc2af9d1cbbbb45ac7c94a147.png
)
[1] => Array
(
[BIG] => /upload/albums/d39/d391accd9a4596ea1199a5cc01b6a955/5ba4a8d738617a471b766d5ee47b324e.jpg
[TUMB] => /upload/resize_cache/albums/d39/d391accd9a4596ea1199a5cc01b6a955/2000_273_1/5ba4a8d738617a471b766d5ee47b324e.jpg
[TUMBM] => /upload/resize_cache/albums/d39/d391accd9a4596ea1199a5cc01b6a955/2000_60_1/5ba4a8d738617a471b766d5ee47b324e.jpg
[NAME] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[ALT] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
)
)
[ALLALBOM] => Array
(
[0] => Array
(
[ID] => 1479221
[~ID] => 1479221
[TIMESTAMP_X] => 14.08.2013 17:37:28
[~TIMESTAMP_X] => 14.08.2013 17:37:28
[TIMESTAMP_X_UNIX] => 1376487448
[~TIMESTAMP_X_UNIX] => 1376487448
[MODIFIED_BY] => 7591
[~MODIFIED_BY] => 7591
[DATE_CREATE] => 12.08.2013 13:02:39
[~DATE_CREATE] => 12.08.2013 13:02:39
[DATE_CREATE_UNIX] => 1376298159
[~DATE_CREATE_UNIX] => 1376298159
[CREATED_BY] => 7591
[~CREATED_BY] => 7591
[IBLOCK_ID] => 109
[~IBLOCK_ID] => 109
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[ACTIVE] => Y
[~ACTIVE] => Y
[ACTIVE_FROM_X] =>
[~ACTIVE_FROM_X] =>
[ACTIVE_FROM] =>
[~ACTIVE_FROM] =>
[ACTIVE_TO] =>
[~ACTIVE_TO] =>
[DATE_ACTIVE_FROM] =>
[~DATE_ACTIVE_FROM] =>
[DATE_ACTIVE_TO] =>
[~DATE_ACTIVE_TO] =>
[SORT] => 500
[~SORT] => 500
[NAME] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[~NAME] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[PREVIEW_PICTURE] =>
[~PREVIEW_PICTURE] =>
[PREVIEW_TEXT] =>
[~PREVIEW_TEXT] =>
[PREVIEW_TEXT_TYPE] => text
[~PREVIEW_TEXT_TYPE] => text
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[DETAIL_TEXT] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[~DETAIL_TEXT] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[DETAIL_TEXT_TYPE] => text
[~DETAIL_TEXT_TYPE] => text
[SEARCHABLE_CONTENT] => ВЫПУСК 1.92 ПРОГОНЫ ДЛИНОЙ 6 М ПРИ УКЛОНЕ КРОВЛИ ДО 25%. РАБОЧИЕ ЧЕРТЕЖИ
ВЫПУСК 1.92 ПРОГОНЫ ДЛИНОЙ 6 М ПРИ УКЛОНЕ КРОВЛИ ДО 25%. РАБОЧИЕ ЧЕРТЕЖИ
[~SEARCHABLE_CONTENT] => ВЫПУСК 1.92 ПРОГОНЫ ДЛИНОЙ 6 М ПРИ УКЛОНЕ КРОВЛИ ДО 25%. РАБОЧИЕ ЧЕРТЕЖИ
ВЫПУСК 1.92 ПРОГОНЫ ДЛИНОЙ 6 М ПРИ УКЛОНЕ КРОВЛИ ДО 25%. РАБОЧИЕ ЧЕРТЕЖИ
[WF_STATUS_ID] => 1
[~WF_STATUS_ID] => 1
[WF_PARENT_ELEMENT_ID] =>
[~WF_PARENT_ELEMENT_ID] =>
[WF_LAST_HISTORY_ID] =>
[~WF_LAST_HISTORY_ID] =>
[WF_NEW] =>
[~WF_NEW] =>
[LOCK_STATUS] => green
[~LOCK_STATUS] => green
[WF_LOCKED_BY] =>
[~WF_LOCKED_BY] =>
[WF_DATE_LOCK] =>
[~WF_DATE_LOCK] =>
[WF_COMMENTS] =>
[~WF_COMMENTS] =>
[IN_SECTIONS] => N
[~IN_SECTIONS] => N
[SHOW_COUNTER] => 27
[~SHOW_COUNTER] => 27
[SHOW_COUNTER_START] => 26.07.2022 09:13:11
[~SHOW_COUNTER_START] => 26.07.2022 09:13:11
[SHOW_COUNTER_START_X] => 2022-07-26 09:13:11
[~SHOW_COUNTER_START_X] => 2022-07-26 09:13:11
[CODE] =>
[~CODE] =>
[TAGS] =>
[~TAGS] =>
[XML_ID] => 1479221
[~XML_ID] => 1479221
[EXTERNAL_ID] => 1479221
[~EXTERNAL_ID] => 1479221
[TMP_ID] =>
[~TMP_ID] =>
[USER_NAME] =>
[~USER_NAME] =>
[LOCKED_USER_NAME] =>
[~LOCKED_USER_NAME] =>
[CREATED_USER_NAME] =>
[~CREATED_USER_NAME] =>
[LANG_DIR] => /
[~LANG_DIR] => /
[LID] => kz
[~LID] => kz
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => albomy
[~IBLOCK_CODE] => albomy
[IBLOCK_NAME] => Альбомы
[~IBLOCK_NAME] => Альбомы
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[DETAIL_PAGE_URL] => /catalog/0/1479221/
[~DETAIL_PAGE_URL] => /catalog/0/1479221/
[LIST_PAGE_URL] => /catalog/
[~LIST_PAGE_URL] => /catalog/
[CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/0/1479221/
[~CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/0/1479221/
[CREATED_DATE] => 2013.08.12
[~CREATED_DATE] => 2013.08.12
[BP_PUBLISHED] => Y
[~BP_PUBLISHED] => Y
[SORTS] => 0
[PROPERTIES] => Array
(
[doc_file] => Array
(
[ID] => 609
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Подгружаемый документ
[ACTIVE] => Y
[SORT] => 500
[CODE] => doc_file
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => F
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[SEARCHABLE] => N
[FILTRABLE] => N
[WITH_DESCRIPTION] => Y
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => N
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => Array
(
[0] => 46134
)
[VALUE] => Array
(
[0] => 21823079
)
[DESCRIPTION] => Array
(
[0] => Серия 1.462-14 Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
)
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[~VALUE] => Array
(
[0] => 21823079
)
[~DESCRIPTION] => Array
(
[0] => Серия 1.462-14 Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
)
[~NAME] => Подгружаемый документ
[~DEFAULT_VALUE] =>
)
[project_id] => Array
(
[ID] => 610
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Проект, к которому относится альбом
[ACTIVE] => Y
[SORT] => 500
[CODE] => project_id
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 64
[SEARCHABLE] => N
[FILTRABLE] => Y
[WITH_DESCRIPTION] => N
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => Y
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => 1479221:610
[VALUE] => 83875
[DESCRIPTION] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[~VALUE] => 83875
[~DESCRIPTION] =>
[~NAME] => Проект, к которому относится альбом
[~DEFAULT_VALUE] =>
)
[serial_number] => Array
(
[ID] => 619
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Порядковый номер в коллекции
[ACTIVE] => Y
[SORT] => 500
[CODE] => serial_number
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => N
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[SEARCHABLE] => N
[FILTRABLE] => N
[WITH_DESCRIPTION] => N
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => Y
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => 1479221:619
[VALUE] => 0
[DESCRIPTION] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[~VALUE] => 0
[~DESCRIPTION] =>
[~NAME] => Порядковый номер в коллекции
[~DEFAULT_VALUE] =>
)
[FORMAT] => Array
(
[ID] => 2822
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Формат
[ACTIVE] => Y
[SORT] => 500
[CODE] => FORMAT
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => L
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[SEARCHABLE] => Y
[FILTRABLE] => Y
[WITH_DESCRIPTION] => N
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => N
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => 1479221:2822
[VALUE] => TIF
[DESCRIPTION] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE_ENUM_ID] =>
[~VALUE] =>
[~DESCRIPTION] =>
[~NAME] => Формат
[~DEFAULT_VALUE] =>
)
)
[PHOTO] => Array
(
[0] => Array
(
[BIG] => /upload/albums/d39/d391accd9a4596ea1199a5cc01b6a955/5ba4a8d738617a471b766d5ee47b324e.jpg
[TUMB] => /upload/resize_cache/albums/d39/d391accd9a4596ea1199a5cc01b6a955/2000_273_1/5ba4a8d738617a471b766d5ee47b324e.jpg
[TUMBM] => /upload/resize_cache/albums/d39/d391accd9a4596ea1199a5cc01b6a955/2000_60_1/5ba4a8d738617a471b766d5ee47b324e.jpg

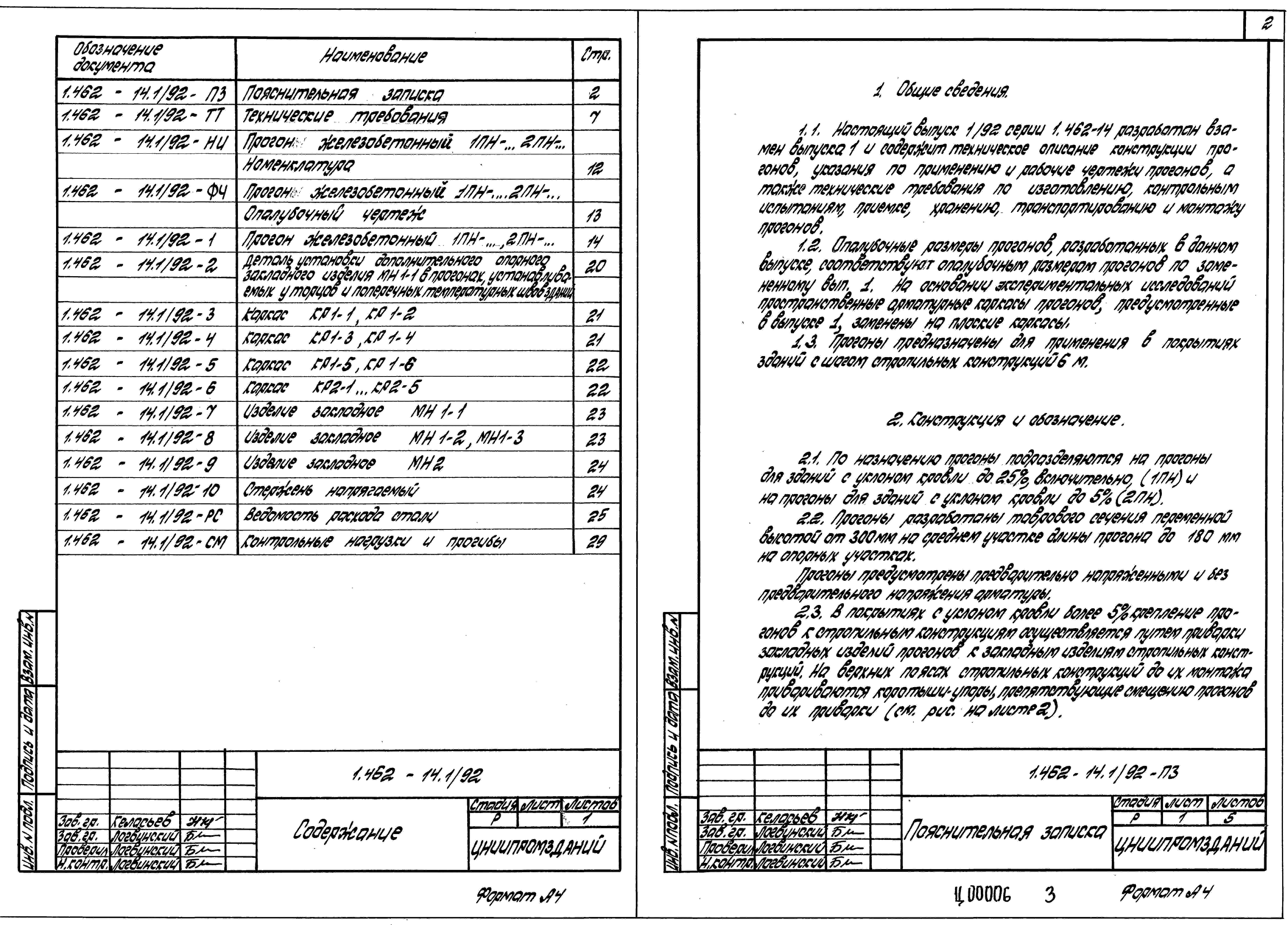

[NAME] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
[ALT] => Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
)
)
)
)
[UNIFORMAT] => Array
(
[0] => TIF
)
)
-->
На данный проект имеется:
Online покупка
Оплата производится через платежный шлюз банка Тинькофф в соответствии с 54-ФЗ
Чертежи в наличии
Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.
информация о проекте
Состав проекта
Ответы на вопросы
Состав проекта

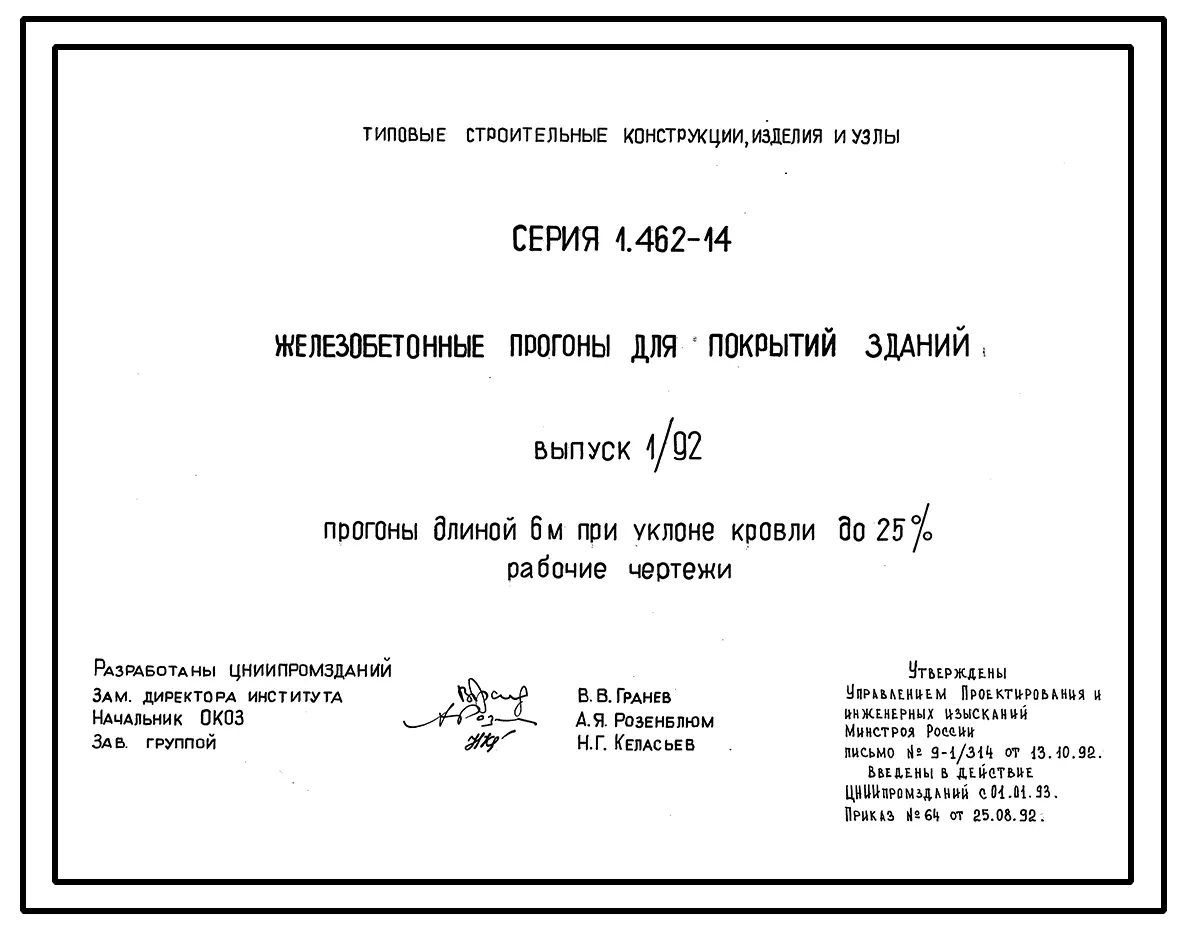

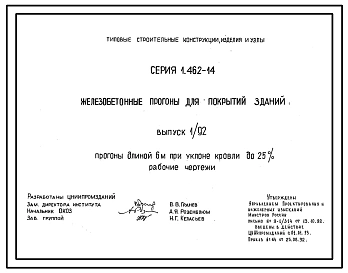

Выпуск 1.92 Прогоны длиной 6 м при уклоне кровли до 25%. Рабочие чертежи
Ответы на часто задаваемые вопросы
Что такое типовой проект ?
Типовой проект - это разновидность строительного проекта , разработанного для многократного применения . Обычно типовой проект соответствует современной стадии "Рабочий проект ". В состав проекта , как правило входят разделы АР, ОВ, ВК,ЭЭ, Сметы и Ведомости потребности в материалах .
Из каких архивов состоит фонд типовых проектов ВЦИС ?
ООО "ВЦИС" с 2000 года осуществлял покупку и оцифровку архивов бывшего Центрального Института типового проектирования и его филиалов. В 2018 году закончен процесс консолидации архивов ЦИТП им. Орджоникидзе, УКРТИППРОЕКТ , СИБТИППРОЕКТ , Уралтиппроект , Минсктиппроект , ЦИТП
Что такое паспорт проекта ?
В нашем архиве более 27 тысяч проектов с документацией и более 120 тысяч паспортов проектов без типовых проектов. Паспорт проекта -это краткое описание типового проекта . Паспорт проекта всегда разрабатывался вместе с проектом и являлся кратким его описанием. Обычно объем паспорта- 1-3 листа , но в каждом конкретном случае размер и содержание паспорта определял разработчик проекта.ONLINE режим покупки . Формат паспорта проекта- PDF. Внимание ! Паспорт проекта не является типовым проектом и не заменяет его .Пример паспорта проекта
Как купить проект или часть проекта в России ?
ООО "ВЦИС" осуществляет продажу типовых проектов, частей типовых проектов и паспортов проектов физическим и юридическим лицам.физических лиц доступна покупка ONLINE через платежные шлюзы банков в соответствии с действующим законодательством. юридических лиц доступна безналичная оплата с расчетного счета организации по выставленному счету . Мы работаем без НДС . Отгрузка осуществляется на электронную почту . Бухгалтерские документы отправляются Почтой России .
Как купить проект или часть проекта в Казахстане ?
ООО "ВЦИС" осуществляет продажу типовых проектов, частей типовых проектов и паспортов проектов физическим и юридическим лицам в Казахстане .внутри Казахстана . Валюта оплаты- Тенге . Отгрузка осуществляется на электронную почту.
Как купить проект или часть проекта в из СНГ или любой страны ?
На данный момент ведутся работы по подключению эквайринга в Казахстане. Оплата будет возможна через банковские карты. Отгрузка осуществляется на электронную почту.
Способ отгрузки
Отгрузка проекта (ов) или частей проектов осуществляется в электронном виде на контактную электронную почту заказчика.
Правовой статус типовых проектов
На текущий момент все типовые проекты имеют статус "Справочный материал для проектирования ". Основанием для привязки проектов являются условия перечисленные в 49 статье Градостроительного Кодекса РФ
Что такое формат TIF ?
Типовой проект в формате TIF - это скан-копия ,сделанная на профессиональном широкоформатном сканере с разрешением не ниже 200 dpi . Практически 95 % скан-копий в нашем архиве сделаны с хранящихся у нас оригиналов на кальках .
Как сделан DWG файл с чертежами ?
Все чертежи в формате DWG начерчены нашими специалистами "руками " в AutoCad 2016 в пространстве листа. Машинный перевод в DWG мы не применяем.
Порядок ответов на запросы
На какие запросы и в какой срок мы отвечаем, а на какие запросы не отвечаем и почему.Мы с удовольствием в течении 20 минут ответим на запрос относительно: Мы оставляем без рассмотрения запросы относительно: Во всем остальном мы очень вежливые и отзывчивые! Пишите и звоните.
