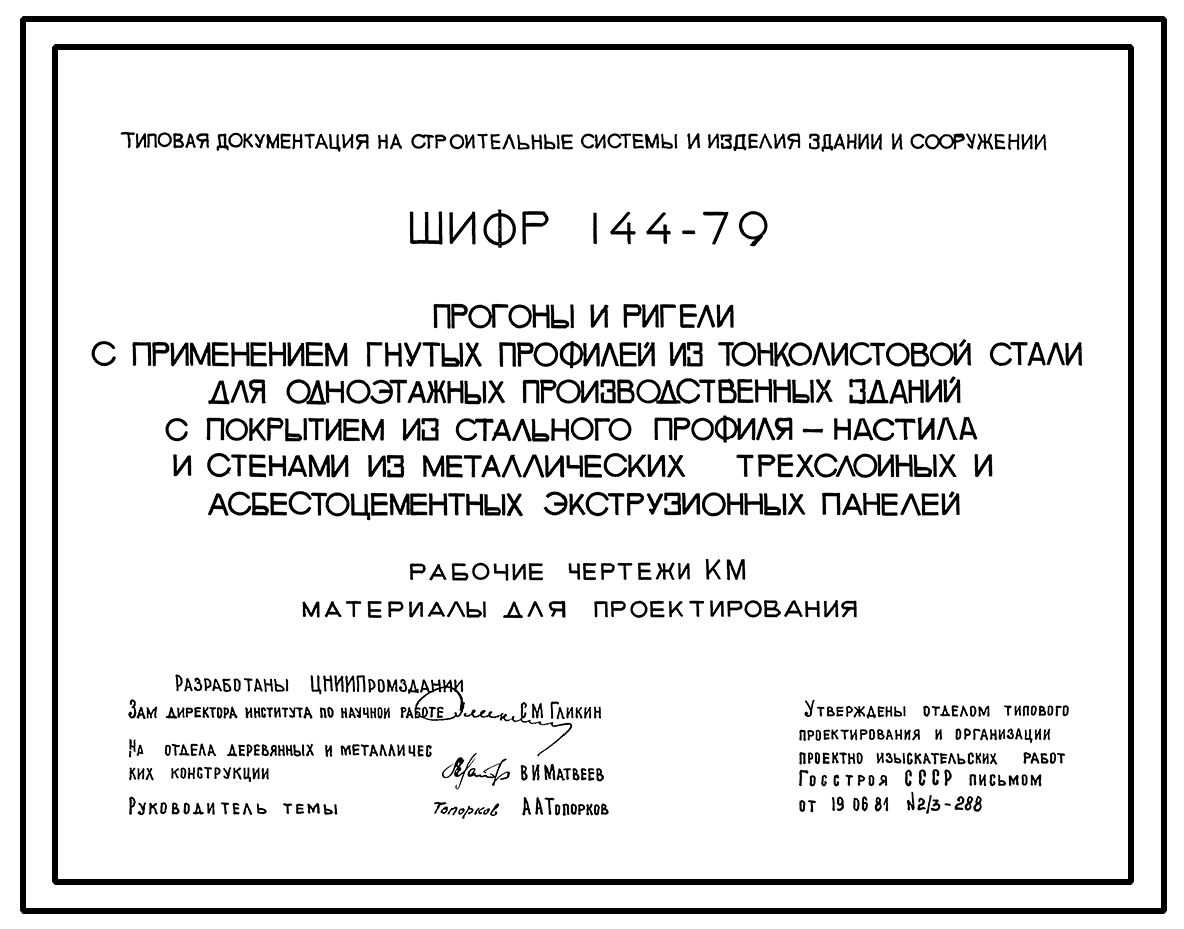

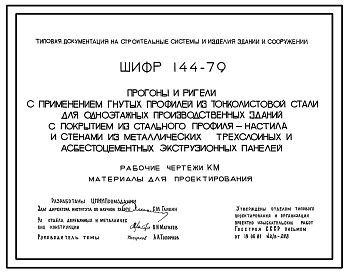

Серия Шифр 144-79 Прогоны и ригели с применением гнутых профилей из тонколистовой стали для одноэтажных производственных зданий с покрытием из стального профиля-настила и стенами из металлических трехслойных и асбестоцементных экструзионных панелей....

Общие данные

Номер серии

144-79

Наименование серии

Прогоны и ригели с применением гнутых профилей из тонколистовой стали для одноэтажных производственных зданий с покрытием из стального профиля-настила и стенами из металлических трехслойных и асбестоцементных экструзионных панелей....

На данный проект имеется

Документация в электронном виде


Чертежи

формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

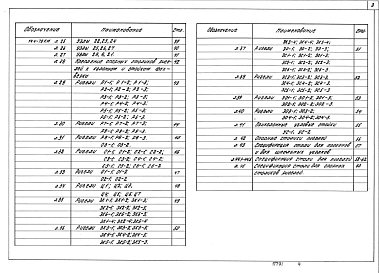

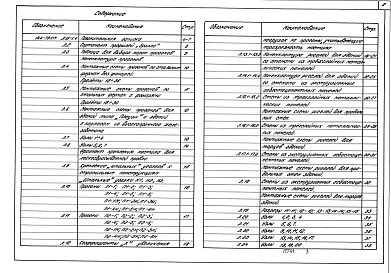

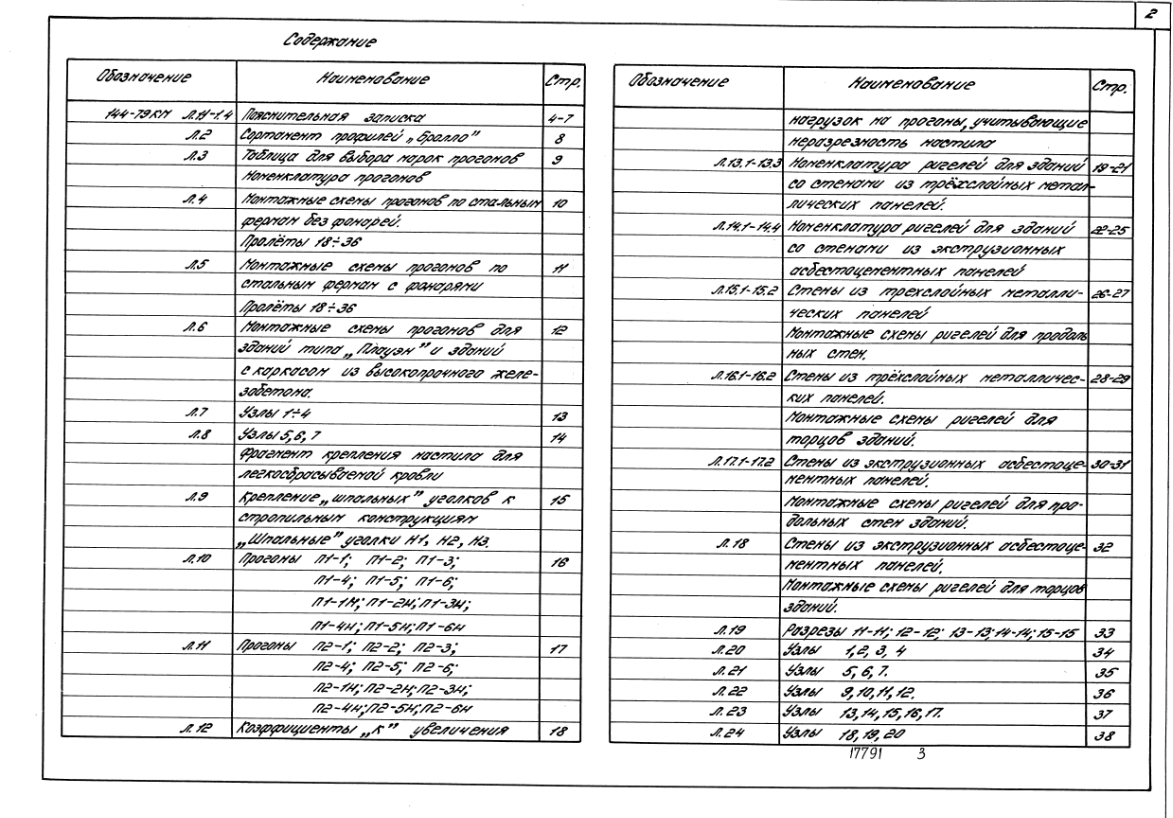

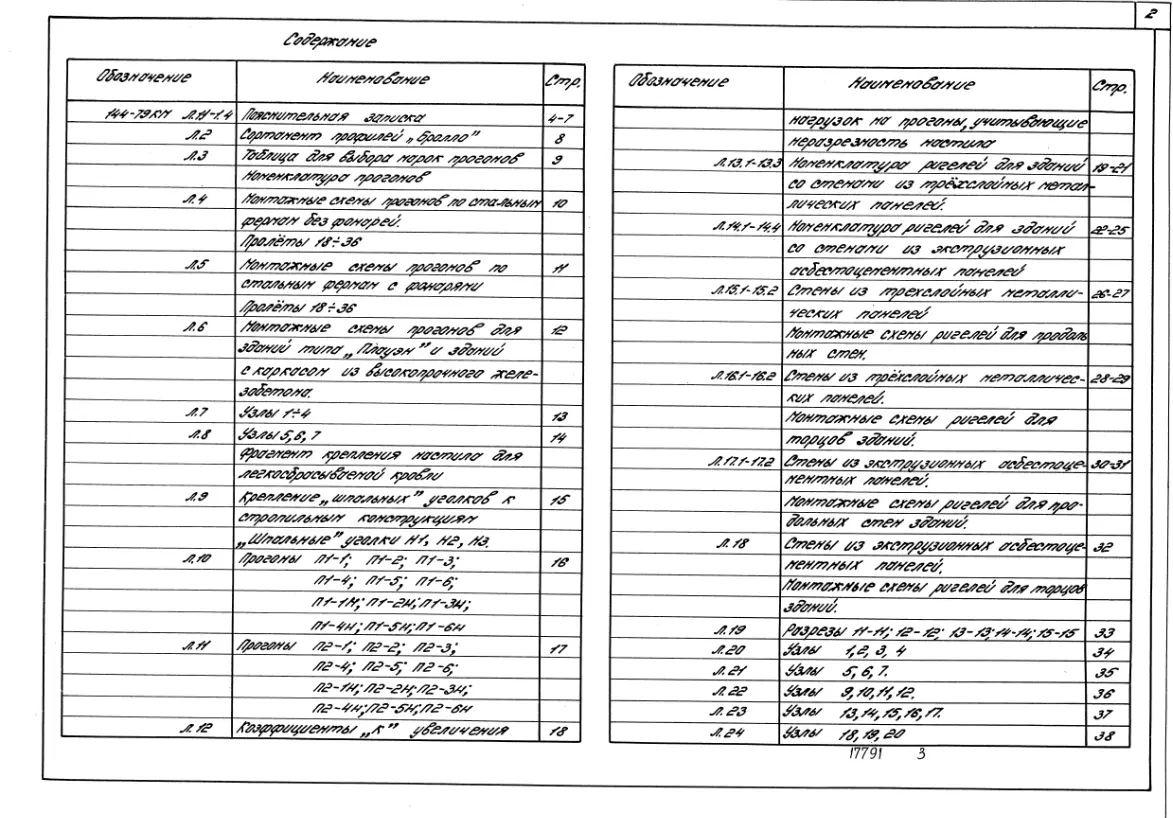

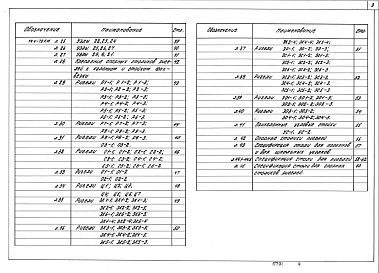

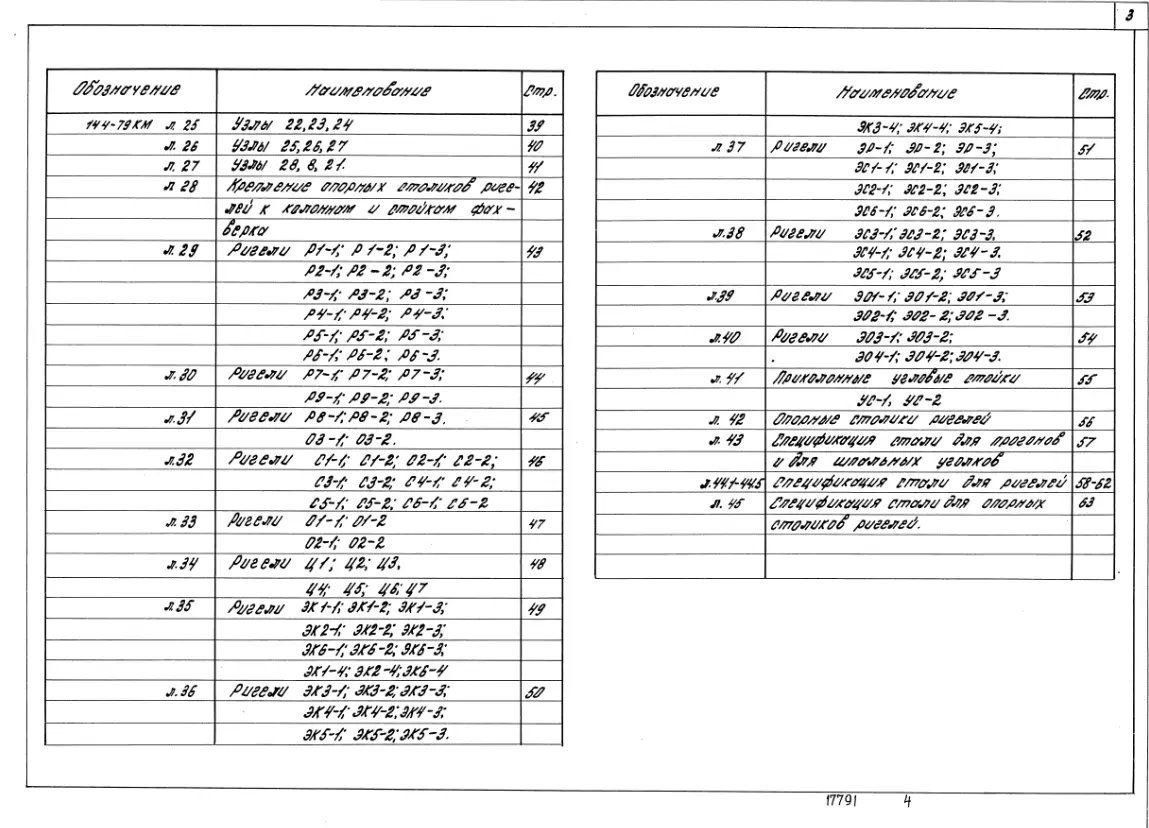

Состав проекта

Объем проектных материалов, приведенных к формату 11, – 128 форматок.

Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



В выпуске представлены рабочие чертежи КМ прогонов покрытий и ригелей фахверка стен с номинальной длиной 6 м. Основные элементы конструкций запроектированы из холодноформованных С-образных швеллеров, а также двутавров и труб, получаемых сваркой двух С-образных швеллеров. Холодная формовка и сварка профилей производится на оборудовании итальянской фирмы «Бролло».





Марки прогонов:

П1-1, П2-1, П1-1н, П2-1н, П1-2, П2-2, П1-2н, П2-2н, П1-3, П2-3, П1-3н, П2-3н, П1-4, П2-4, П1-4н, П2-4н, П1-5, П2-5, П1-5н, П2-5н, П1-6, П2-6, П1-6н, П2-6н.



Прогоны типа П1 предназначены для установки между рядовыми осями здания.

Прогоны типа П2 – по концам блоков здания.





Марки ригелей для стен из трехслойных панелей с металлическими облицовками:

Р1-1, Р1-2, Р1-3, Р2-1, Р2-2, Р2-3, Р6-1, Р6-2, Р6-3, Р3-1, Р3-2, Р3-3, Р4-1, Р4-2, Р4-3, Р5-1, Р5-2, Р5-3, Р7-1, Р7-2, Р7-3, Р8-1, Р8-2, Р8-3, Р9-1, Р9-2, Р9-3, С1-1, С1-2, С2-1, С2-2, С6-1, С6-2, С3-1, С3-2, С4-1, С4-2, С5-1, С5-2, О1-1, О1-2, О2-1, О2-2, О3-1, О3-2, Ц1, Ц2, Ц3, Ц4, Ц5, Ц6, Ц7.





Марки ригелей для стен из экструзионных асбестоцементных панелей:

ЭК1-1, ЭК1-2, ЭК1-3, ЭК1-4, ЭК2-1, ЭК2-2, ЭК2-3, ЭК2-4, ЭК6-1, ЭК6-2, ЭК6-3, ЭК6-4,  ЭК3-1, ЭК3-2, ЭК3-3, ЭК3-4, ЭК4-1, ЭК4-2, ЭК4-3, ЭК4-4, ЭК5-1, ЭК5-2, ЭК5-3, ЭК5-4, ЭС1-1, ЭС1-2, ЭС1-3, ЭС2-1, ЭС2-2, ЭС2-3, ЭС6-1, ЭС6-2, ЭС6-3, ЭС3-1, ЭС3-2, ЭС3-3, ЭС4-1, ЭС4-2, ЭС4-3, ЭС5-1, ЭС5-2, ЭС5-3, ЭО1-1, ЭО1-2, ЭО1-3, ЭО2-1, ЭО2-2, ЭО2-3, ЭО3-1, ЭО3-2, ЭО4-1, ЭО4-2, ЭО4-3, ЭР-1, ЭР-2, ЭР-3, ЭЦ.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Конструкции прогонов и ригелей разработаны для одноэтажных отапливаемых зданий промышленных предприятий с рулонной кровлей по стальному профилированному настилу и стенами из трехслойных панелей с металлическими облицовками и из асбестоцементных экструзионных панелей вертикальной разрезки. Высота до низа стропильных конструкций до 18,8 м.

Конструкции разработаны для обычных условий и для районов сейсмичностью до 9 баллов включительно.

Предел огнестойкости незащищенных металлических конструкций 0,25 часа.



Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.



Расчетная температура наружного воздуха – минус 65оС и выше.



Вес снегового покрова – 200 кгс/м2 / 1,96 кПа.



Сейсмичность – 9 баллов.
