ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Серия содержит чертежи КМ стальных решетчатых прогонов пролетом 12 м для покрытий производственных зданий с кровлей уклоном 1,5% по стальному профилированному настилу.
Прогоны запроектированы треугольной формы, высотой 1,5 м , решетчатые, 3-панельные.
Верхний пояс состоит из парных, а решетка из одиночных холодногнутых швеллеров.
Соединение элементов прогонов предусмотрено на электродуговой сварке.
Прогоны запроектированы двух типов: рядовые (ПР- и ПРС-) и концевые (ПК- и ПКС-), устанавливаемые у торца здания или у температурного шва здания. Прогоны ПР- и ПК- предназначены для климатических районов II 4 и др. (расчетная температура минус 40о С и выше); ПРС-, ПКС- – для климатических районов I 1 , I 2 , II 2 , II 3 (расчетная температура ниже минус 40о С до минус 65о С включительно).
В серии приведен сортамент прогонов с применением профилей и марок сталей по сокращенному сортаменту металлопроката в строительных стальных конструкциях, утвержденному Постановлением Госстроя СССР № 59 от 20 апреля 1984 года.
Марки стали:
ВСт3кп2, ВСт3сп2, ВСт3пс4, ВСт3сп4 ГОСТ 380-71*;
09Г2-6 ГОСТ 19282-73; ВСт3пс6-1, ВСт3сп5-1 ТУ 14-1-3023-80.
Марки прогонов:
ПР-6,2; ПК-6,2; ПР-7,9; ПРС-7,9; ПК-7,9; ПКС-7,9; ПР-11,1; ПРС-11,1; ПК-11,1; ПКС-11,1; ПР-16,5; ПРС-16,5; ПК-16,5; ПКС-16,5; ПР-18,2; ПК-18,2; ПР-31,6; ПК-31,6.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Прогоны разработаны для отапливаемых зданий:
одно- и многопролетных;
без перепадов и с перепадами высот;
с шагом стропильных ферм 12 м ;
без фонарей и со светоаэрационными фонарями;
в I – V районах по весу снегового покрова при отсутствии фонарей;
в I – IV районах по весу снегового покрова при наличии фонарей;
возводимых во всех климатических районах;
в несейсмических районах и в районах сейсмичностью до 9 баллов включительно.
Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.
Расчетная температура наружного воздуха – минус 65о С.
Климатические районы и подрайоны СССР – I 1 , I 2 , II 2 , II 3 , II 4 , II 5 .
Вес снегового покрова – 200 кгс/м2 / 1,96 кПа.
Сейсмичность – 9 баллов.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Серия 1.462.3-17 /85 разработана в дополнение к серии 1.462.3-17 .
[~PREVIEW_TEXT] =>
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Серия содержит чертежи КМ стальных решетчатых прогонов пролетом 12 м для покрытий производственных зданий с кровлей уклоном 1,5% по стальному профилированному настилу.
Прогоны запроектированы треугольной формы, высотой 1,5 м , решетчатые, 3-панельные.
Верхний пояс состоит из парных, а решетка из одиночных холодногнутых швеллеров.
Соединение элементов прогонов предусмотрено на электродуговой сварке.
Прогоны запроектированы двух типов: рядовые (ПР- и ПРС-) и концевые (ПК- и ПКС-), устанавливаемые у торца здания или у температурного шва здания. Прогоны ПР- и ПК- предназначены для климатических районов II 4 и др. (расчетная температура минус 40о С и выше); ПРС-, ПКС- – для климатических районов I 1 , I 2 , II 2 , II 3 (расчетная температура ниже минус 40о С до минус 65о С включительно).
В серии приведен сортамент прогонов с применением профилей и марок сталей по сокращенному сортаменту металлопроката в строительных стальных конструкциях, утвержденному Постановлением Госстроя СССР № 59 от 20 апреля 1984 года.
Марки стали:
ВСт3кп2, ВСт3сп2, ВСт3пс4, ВСт3сп4 ГОСТ 380-71*;
09Г2-6 ГОСТ 19282-73; ВСт3пс6-1, ВСт3сп5-1 ТУ 14-1-3023-80.
Марки прогонов:
ПР-6,2; ПК-6,2; ПР-7,9; ПРС-7,9; ПК-7,9; ПКС-7,9; ПР-11,1; ПРС-11,1; ПК-11,1; ПКС-11,1; ПР-16,5; ПРС-16,5; ПК-16,5; ПКС-16,5; ПР-18,2; ПК-18,2; ПР-31,6; ПК-31,6.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Прогоны разработаны для отапливаемых зданий:
одно- и многопролетных;
без перепадов и с перепадами высот;
с шагом стропильных ферм 12 м ;
без фонарей и со светоаэрационными фонарями;
в I – V районах по весу снегового покрова при отсутствии фонарей;
в I – IV районах по весу снегового покрова при наличии фонарей;
возводимых во всех климатических районах;
в несейсмических районах и в районах сейсмичностью до 9 баллов включительно.
Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.
Расчетная температура наружного воздуха – минус 65о С.
Климатические районы и подрайоны СССР – I 1 , I 2 , II 2 , II 3 , II 4 , II 5 .
Вес снегового покрова – 200 кгс/м2 / 1,96 кПа.
Сейсмичность – 9 баллов.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Серия 1.462.3-17 /85 разработана в дополнение к серии 1.462.3-17 .
[PREVIEW_TEXT_TYPE] => html
[~PREVIEW_TEXT_TYPE] => html
[DETAIL_TEXT] =>
Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ.
Объем проектных материалов, приведенных к формату А4, – 32 форматки.
[~DETAIL_TEXT] =>
Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ.
Объем проектных материалов, приведенных к формату А4, – 32 форматки.
[DETAIL_TEXT_TYPE] => html
[~DETAIL_TEXT_TYPE] => html
[DATE_CREATE] => 04.03.2008 23:00:35
[~DATE_CREATE] => 04.03.2008 23:00:35
[CREATED_BY] => 6
[~CREATED_BY] => 6
[TAGS] =>
[~TAGS] =>
[TIMESTAMP_X] => 22.02.2025 12:15:29
[~TIMESTAMP_X] => 22.02.2025 12:15:29
[MODIFIED_BY] => 28604
[~MODIFIED_BY] => 28604
[IBLOCK_SECTION_ID] => 1508
[~IBLOCK_SECTION_ID] => 1508
[DETAIL_PAGE_URL] => /catalog/1508/83879/
[~DETAIL_PAGE_URL] => /catalog/1508/83879/
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[PREVIEW_PICTURE] => Array
(
[ID] => 22146232
[TIMESTAMP_X] => 22.02.2025 12:15:29
[MODULE_ID] => iblock
[HEIGHT] => 929
[WIDTH] => 1184
[FILE_SIZE] => 127819
[CONTENT_TYPE] => image/png
[SUBDIR] => iblock/03e/03e93b62cf2ed3691effad412897f733
[FILE_NAME] => 134da5b0520703da0c8139d0f1ee9af7.png
[ORIGINAL_NAME] => 1.462.3-17.85.png
[DESCRIPTION] =>
[HANDLER_ID] =>
[EXTERNAL_ID] => b5014c87ae7a92683910484d993a5003
[VERSION_ORIGINAL_ID] =>
[META] =>
[SRC] => /upload/iblock/03e/03e93b62cf2ed3691effad412897f733/134da5b0520703da0c8139d0f1ee9af7.png
[UNSAFE_SRC] => /upload/iblock/03e/03e93b62cf2ed3691effad412897f733/134da5b0520703da0c8139d0f1ee9af7.png
[SAFE_SRC] => /upload/iblock/03e/03e93b62cf2ed3691effad412897f733/134da5b0520703da0c8139d0f1ee9af7.png
[ALT] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
)
[~PREVIEW_PICTURE] => 22146232
[LIST_PAGE_URL] => /catalog/
[~LIST_PAGE_URL] => /catalog/
[CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/1508/83879/
[~CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/1508/83879/
[LANG_DIR] => /
[~LANG_DIR] => /
[EXTERNAL_ID] => 3315
[~EXTERNAL_ID] => 3315
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[LID] => kz
[~LID] => kz
[ACTIVE_FROM] =>
[ACTIVE_TO] =>
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – 1987 год | Серия имеет историю замен: | Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ |
[ELEMENT_META_TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи. | Разработчик типовой серии - ЦНИИпроектстальконструкция им. Мельникова
[ELEMENT_META_KEYWORDS] => ЦНИИпроектстальконструкция им. Мельникова, 1987 год, Проект в полном составе, Чертежи в формате TIF, Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[SECTION_META_TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи. | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[SECTION_META_DESCRIPTION] => <link rel="File-List" href="file:///C:\DOCUME~1\NNAADD~1\LOCALS~1\Temp\msohtml1\01\clip_filelist.xml"></link><font face="Georgia"><o:smarttagtype namespaceuri="urn:schemas-microsoft-com:office:smarttags" name="metricconverter"></o:smarttagtype></font>
<style> <!-- /* Style Definitions */ p.MsoNormal, li.MsoNormal, div.MsoNormal {mso-style-parent:""; margin:0cm; margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:12.0pt; font-family:"Times New Roman"; mso-fareast-font-family:"Times New Roman";} @page Section1 {size:612.0pt 792.0pt; margin:2.0cm 42.5pt 2.0cm 3.0cm; mso-header-margin:36.0pt; mso-footer-margin:36.0pt; mso-paper-source:0;} div.Section1 {page:Section1;} --> </style>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Серия содержит чертежи КМ стальных решетчатых прогонов пролетом <st1:metricconverter productid="12 м" w:st="on">12 м</st1:metricconverter> для покрытий производственных зданий с кровлей уклоном 1,5% по стальному профилированному настилу.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны запроектированы треугольной формы, высотой <st1:metricconverter productid="1,5 м" w:st="on">1,5 м</st1:metricconverter>, решетчатые, 3-панельные.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Верхний пояс состоит из парных, а решетка из одиночных холодногнутых швеллеров.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Соединение элементов прогонов предусмотрено на электродуговой сварке.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны запроектированы двух типов: рядовые (ПР- и ПРС-) и концевые (ПК- и ПКС-), устанавливаемые у торца здания или у температурного шва здания. Прогоны ПР- и ПК- предназначены для климатических районов </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">4</span></sub><span style="font-size: 11pt; line-height: 150%;"> и др. (расчетная температура минус 40<sup>о</sup>С и выше); ПРС-, ПКС- – для климатических районов </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><sub><span style="font-size: 11pt; line-height: 150%;">1</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><sub><span style="font-size: 11pt; line-height: 150%;">2</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">2</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">3</span></sub><span style="font-size: 11pt; line-height: 150%;"> (расчетная температура ниже минус 40<sup>о</sup>С до минус 65<sup>о</sup>С включительно).<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">В серии приведен сортамент прогонов с применением профилей и марок сталей по сокращенному сортаменту металлопроката в строительных стальных конструкциях, утвержденному Постановлением Госстроя СССР № 59 от 20 апреля 1984 года. <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><i><span style="font-size: 11pt; line-height: 150%;">Марки стали:<o:p></o:p></span></i></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ВСт3кп2, ВСт3сп2, ВСт3пс4, ВСт3сп4 ГОСТ 380-71*; <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">09Г2-6 ГОСТ 19282-73; ВСт3пс6-1, ВСт3сп5-1 ТУ 14-1-3023-80.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><i><span style="font-size: 11pt; line-height: 150%;">Марки прогонов:<o:p></o:p></span></i></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ПР-6,2; ПК-6,2; ПР-7,9; ПРС-7,9; ПК-7,9; ПКС-7,9; ПР-11,1; ПРС-11,1; ПК-11,1; ПКС-11,1; ПР-16,5; ПРС-16,5; ПК-16,5; ПКС-16,5; ПР-18,2; ПК-18,2; ПР-31,6; ПК-31,6.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">УКАЗАНИЯ ПО ПРИМЕНЕНИЮ<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Прогоны разработаны для отапливаемых зданий:<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">одно- и многопролетных;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">без перепадов и с перепадами высот; <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">с шагом стропильных ферм <st1:metricconverter productid="12 м" w:st="on">12 м</st1:metricconverter>;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">без фонарей и со светоаэрационными фонарями;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">в </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><span style="font-size: 11pt; line-height: 150%;">–</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">V</span><span style="font-size: 11pt; line-height: 150%;"> районах по весу снегового покрова при отсутствии фонарей;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">в </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><span style="font-size: 11pt; line-height: 150%;">–</span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">IV</span><span style="font-size: 11pt; line-height: 150%;"> районах по весу снегового покрова при наличии фонарей;<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">возводимых во всех климатических районах; <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">в несейсмических районах и в районах сейсмичностью до 9 баллов включительно.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Скоростной напор ветра – 55 кгс/м<sup>2</sup> / 0,54 кПа. <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Расчетная температура наружного воздуха – минус 65<sup>о</sup>С.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Климатические районы и подрайоны СССР – </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><sub><span style="font-size: 11pt; line-height: 150%;">1</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">I</span><sub><span style="font-size: 11pt; line-height: 150%;">2</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">2</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">3</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">4</span></sub><span style="font-size: 11pt; line-height: 150%;">, </span><span lang="EN-US" style="font-size: 11pt; line-height: 150%;">II</span><sub><span style="font-size: 11pt; line-height: 150%;">5</span></sub><span style="font-size: 11pt; line-height: 150%;">.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Вес снегового покрова – 200 кгс/м<sup>2</sup> / 1,96 кПа. <o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Сейсмичность – 9 баллов.<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ<o:p></o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;"><o:p> </o:p></span></font></p>
<p class="MsoNormal" style="line-height: 150%;"><font face="Georgia"><span style="font-size: 11pt; line-height: 150%;">Серия <a href="/catalog/220655/">1.462.3-17</a>/85 разработана в дополнение к серии <a href="/catalog/220655/">1.462.3-17</a>.<o:p></o:p></span></font></p>
Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[SECTION_PAGE_TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[ELEMENT_PAGE_TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
)
[PRODUCT] => Array
(
[TYPE] =>
[AVAILABLE] =>
[USE_OFFERS] =>
)
[PROPERTIES] => Array
(
[IDR] => Array
(
[ID] => 3002
[IBLOCK_ID] => 51
[NAME] => ID раздела
[ACTIVE] => Y
[SORT] => 1
[CODE] => IDR
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => ID раздела
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 1508
[PROPERTY_VALUE_ID] => 38300772
[DESCRIPTION] =>
[~VALUE] => 1508
[~DESCRIPTION] =>
)
[3023] => Array
(
[ID] => 3023
[IBLOCK_ID] => 51
[NAME] => Яндекс.Маркет: Категория и Качество
[ACTIVE] => Y
[SORT] => 90
[CODE] => 3023
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] => ym_category
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Яндекс.Маркет: Категория и Качество
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[OLD_N] => Array
(
[ID] => 307
[IBLOCK_ID] => 51
[NAME] => Старый номер
[ACTIVE] => Y
[SORT] => 500
[CODE] => OLD_N
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] => jpg, gif, bmp, png, jpeg
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => Y
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Старый номер
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 1.462-13 => 1.462-5; 1.462-13.
[PROPERTY_VALUE_ID] => 4864251
[DESCRIPTION] =>
[~VALUE] => 1.462-13 => 1.462-5; 1.462-13.
[~DESCRIPTION] =>
)
[passport] => Array
(
[ID] => 535
[IBLOCK_ID] => 51
[NAME] => Паспорт
[ACTIVE] => Y
[SORT] => 500
[CODE] => passport
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => F
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Паспорт
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 22146233
[PROPERTY_VALUE_ID] => 40372990
[DESCRIPTION] =>
[~VALUE] => 22146233
[~DESCRIPTION] =>
)
[albums] => Array
(
[ID] => 618
[IBLOCK_ID] => 51
[NAME] => Альбомы
[ACTIVE] => Y
[SORT] => 500
[CODE] => albums
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 15
[LINK_IBLOCK_ID] => 109
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Альбомы
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => Array
(
[0] => 1479245
)
[PROPERTY_VALUE_ID] => Array
(
[0] => 9538658
)
[DESCRIPTION] => Array
(
[0] =>
)
[~VALUE] => Array
(
[0] => 1479245
)
[~DESCRIPTION] => Array
(
[0] =>
)
)
[project_org] => Array
(
[ID] => 2845
[IBLOCK_ID] => 51
[NAME] => Проектная организация
[ACTIVE] => Y
[SORT] => 600
[CODE] => project_org
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 218
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Проектная организация
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => Array
(
[0] => 1608116
)
[PROPERTY_VALUE_ID] => Array
(
[0] => 36997160
)
[DESCRIPTION] => Array
(
[0] =>
)
[~VALUE] => Array
(
[0] => 1608116
)
[~DESCRIPTION] => Array
(
[0] =>
)
)
[data_p] => Array
(
[ID] => 2846
[IBLOCK_ID] => 51
[NAME] => Год разработки
[ACTIVE] => Y
[SORT] => 600
[CODE] => data_p
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Год разработки
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => 1987 год
[PROPERTY_VALUE_ID] => 36997159
[DESCRIPTION] =>
[~VALUE] => 1987 год
[~DESCRIPTION] =>
)
[previous_project] => Array
(
[ID] => 734
[IBLOCK_ID] => 51
[NAME] => Предыдущий проект
[ACTIVE] => Y
[SORT] => 2000
[CODE] => previous_project
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Предыдущий проект
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[zamena] => Array
(
[ID] => 2826
[IBLOCK_ID] => 51
[NAME] => Является заменой
[ACTIVE] => Y
[SORT] => 2050
[CODE] => zamena
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Является заменой
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
[SEARCH_LABELS] => Array
(
[ID] => 761
[IBLOCK_ID] => 51
[NAME] => Поисковые метки
[ACTIVE] => Y
[SORT] => 2100
[CODE] => SEARCH_LABELS
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => S
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 0
[WITH_DESCRIPTION] => N
[SEARCHABLE] => Y
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Поисковые метки
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] => ЦНИИпроектстальконструкция им. Мельникова, 1987 год, Проект в полном составе, Чертежи в формате TIF
[PROPERTY_VALUE_ID] => 35019027
[DESCRIPTION] =>
[~VALUE] => ЦНИИпроектстальконструкция им. Мельникова, 1987 год, Проект в полном составе, Чертежи в формате TIF
[~DESCRIPTION] =>
)
[SET] => Array
(
[ID] => 769
[IBLOCK_ID] => 51
[NAME] => Комплект
[ACTIVE] => Y
[SORT] => 2200
[CODE] => SET
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[LINK_IBLOCK_ID] => 154
[WITH_DESCRIPTION] => N
[SEARCHABLE] => N
[FILTRABLE] => N
[IS_REQUIRED] => N
[VERSION] => 1
[USER_TYPE] =>
[USER_TYPE_SETTINGS] => Array
(
)
[HINT] =>
[~NAME] => Комплект
[~DEFAULT_VALUE] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE] =>
[PROPERTY_VALUE_ID] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[~VALUE] =>
)
)
[DISPLAY_PROPERTIES] => Array
(
)
[PRODUCT_PROPERTIES] => Array
(
)
[PRODUCT_PROPERTIES_FILL] => Array
(
)
[OFFERS] => Array
(
)
[OFFER_ID_SELECTED] => 0
[ITEM_PRICE_MODE] =>
[ITEM_PRICES] => Array
(
)
[ITEM_QUANTITY_RANGES] => Array
(
)
[ITEM_MEASURE_RATIOS] => Array
(
)
[ITEM_MEASURE] => Array
(
)
[ITEM_MEASURE_RATIO_SELECTED] =>
[ITEM_QUANTITY_RANGE_SELECTED] =>
[ITEM_PRICE_SELECTED] =>
[CAN_BUY] =>
[EDIT_LINK] =>
[DELETE_LINK] =>
[BACKGROUND_IMAGE] =>
[MORE_PHOTO] => Array
(
[0] => Array
(
[ID] => 0
[SRC] => /bitrix/templates/amt_v3_ozer_n/components/bitrix/catalog.element/amt/images/no_photo.png
[FILE_NAME] => no_photo.png
[WIDTH] => 150
[HEIGHT] => 150
)
)
[LINKED_ELEMENTS] => Array
(
)
[SECTION] => Array
(
[ID] => 1508
[~ID] => 1508
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1443
[~IBLOCK_SECTION_ID] => 1443
[ACTIVE] => Y
[~ACTIVE] => Y
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[SORT] => 500
[~SORT] => 500
[NAME] => Прогоны
[~NAME] => Прогоны
[PICTURE] =>
[~PICTURE] =>
[LEFT_MARGIN] => 124
[~LEFT_MARGIN] => 124
[RIGHT_MARGIN] => 125
[~RIGHT_MARGIN] => 125
[DEPTH_LEVEL] => 4
[~DEPTH_LEVEL] => 4
[DESCRIPTION] =>
[~DESCRIPTION] =>
[DESCRIPTION_TYPE] => text
[~DESCRIPTION_TYPE] => text
[XML_ID] =>
[~XML_ID] =>
[TMP_ID] => d1047abe4cf636e3306d7e0a97cbc6bc
[~TMP_ID] => d1047abe4cf636e3306d7e0a97cbc6bc
[CODE] =>
[~CODE] =>
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[MODIFIED_BY] =>
[~MODIFIED_BY] =>
[CREATED_BY] =>
[~CREATED_BY] =>
[SOCNET_GROUP_ID] =>
[~SOCNET_GROUP_ID] =>
[LIST_PAGE_URL] => /catalog/
[~LIST_PAGE_URL] => /catalog/
[SECTION_PAGE_URL] => /catalog/1508/
[~SECTION_PAGE_URL] => /catalog/1508/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[PATH] => Array
(
[0] => Array
(
[ID] => 1407
[~ID] => 1407
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[SORT] => 500
[~SORT] => 500
[NAME] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[~NAME] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 1
[~DEPTH_LEVEL] => 1
[SECTION_PAGE_URL] => /catalog/1407/
[~SECTION_PAGE_URL] => /catalog/1407/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[SECTION_META_DESCRIPTION] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[SECTION_PAGE_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ELEMENT_PAGE_TITLE] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ
)
)
[1] => Array
(
[ID] => 1439
[~ID] => 1439
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1407
[~IBLOCK_SECTION_ID] => 1407
[SORT] => 500
[~SORT] => 500
[NAME] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[~NAME] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 2
[~DEPTH_LEVEL] => 2
[SECTION_PAGE_URL] => /catalog/1439/
[~SECTION_PAGE_URL] => /catalog/1439/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[SECTION_META_DESCRIPTION] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[SECTION_PAGE_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ELEMENT_PAGE_TITLE] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => НЕСУЩИЕ КОНСТРУКЦИИ ОДНОЭТАЖНЫХ ЗДАНИЙ
)
)
[2] => Array
(
[ID] => 1443
[~ID] => 1443
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1439
[~IBLOCK_SECTION_ID] => 1439
[SORT] => 503
[~SORT] => 503
[NAME] => Стропильные и подстропильные конструкции
[~NAME] => Стропильные и подстропильные конструкции
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 3
[~DEPTH_LEVEL] => 3
[SECTION_PAGE_URL] => /catalog/1443/
[~SECTION_PAGE_URL] => /catalog/1443/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => Стропильные и подстропильные конструкции | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => Стропильные и подстропильные конструкции | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => Стропильные и подстропильные конструкции
[SECTION_META_DESCRIPTION] => Стропильные и подстропильные конструкции
[SECTION_PAGE_TITLE] => Стропильные и подстропильные конструкции
[ELEMENT_PAGE_TITLE] => Стропильные и подстропильные конструкции
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Стропильные и подстропильные конструкции
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Стропильные и подстропильные конструкции
)
)
[3] => Array
(
[ID] => 1508
[~ID] => 1508
[CODE] =>
[~CODE] =>
[XML_ID] =>
[~XML_ID] =>
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[IBLOCK_ID] => 51
[~IBLOCK_ID] => 51
[IBLOCK_SECTION_ID] => 1443
[~IBLOCK_SECTION_ID] => 1443
[SORT] => 500
[~SORT] => 500
[NAME] => Прогоны
[~NAME] => Прогоны
[ACTIVE] => Y
[~ACTIVE] => Y
[DEPTH_LEVEL] => 4
[~DEPTH_LEVEL] => 4
[SECTION_PAGE_URL] => /catalog/1508/
[~SECTION_PAGE_URL] => /catalog/1508/
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[~IBLOCK_CODE] => konstrukcii-detali-i-uzly-sk-3
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[GLOBAL_ACTIVE] => Y
[~GLOBAL_ACTIVE] => Y
[IPROPERTY_VALUES] => Array
(
[ELEMENT_META_DESCRIPTION] => Год разработки – | Серия имеет историю замен: | |
[ELEMENT_META_TITLE] => Прогоны | Разработчик типовой серии -
[ELEMENT_META_KEYWORDS] => ,
[SECTION_META_TITLE] => Прогоны | Чертежи в формате TIF | Каталог изделий СК-3
[SECTION_META_KEYWORDS] => Прогоны
[SECTION_META_DESCRIPTION] => Прогоны
[SECTION_PAGE_TITLE] => Прогоны
[ELEMENT_PAGE_TITLE] => Прогоны
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Прогоны
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Прогоны
)
)
)
)
[~BUY_URL] => /catalog/1508/83879/?action=BUY&id=83879
[BUY_URL] => /catalog/1508/83879/?action=BUY&id=83879
[~ADD_URL] => /catalog/1508/83879/?action=ADD2BASKET&id=83879
[ADD_URL] => /catalog/1508/83879/?action=ADD2BASKET&id=83879
[~SUBSCRIBE_URL] => /catalog/1508/83879/?action=SUBSCRIBE_PRODUCT&id=83879
[SUBSCRIBE_URL] => /catalog/1508/83879/?action=SUBSCRIBE_PRODUCT&id=83879
[CATALOG_MEASURE_NAME] =>
[~CATALOG_MEASURE_NAME] =>
[CATALOG_MEASURE_RATIO] => 1
[IS_FACEBOOK_CONVERSION_CUSTOMIZE_PRODUCT_EVENT_ENABLED] =>
[META_TAGS] => Array
(
[TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[BROWSER_TITLE] => Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи. | Разработчик типовой серии - ЦНИИпроектстальконструкция им. Мельникова
[KEYWORDS] => ЦНИИпроектстальконструкция им. Мельникова, 1987 год, Проект в полном составе, Чертежи в формате TIF, Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[DESCRIPTION] => Год разработки – 1987 год | Серия имеет историю замен: | Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ |
)
[DEFAULT_PICTURE] => Array
(
[ID] => 0
[SRC] => /bitrix/templates/amt_v3_ozer_n/components/bitrix/catalog.element/amt/images/no_photo.png
[FILE_NAME] => no_photo.png
[WIDTH] => 150
[HEIGHT] => 150
)
[SKU_PROPS] => Array
(
)
[CURRENCIES] => Array
(
[0] => Array
(
[CURRENCY] => AMD
[FORMAT] => Array
(
[FORMAT_STRING] => # AMD
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[1] => Array
(
[CURRENCY] => AZN
[FORMAT] => Array
(
[FORMAT_STRING] => # ₼
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[2] => Array
(
[CURRENCY] => BYN
[FORMAT] => Array
(
[FORMAT_STRING] => #
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => Y
)
)
[3] => Array
(
[CURRENCY] => EUR
[FORMAT] => Array
(
[FORMAT_STRING] => EUR#
[DEC_POINT] => .
[THOUSANDS_SEP] => ,
[DECIMALS] => 2
[THOUSANDS_VARIANT] => C
[HIDE_ZERO] => N
)
)
[4] => Array
(
[CURRENCY] => KZT
[FORMAT] => Array
(
[FORMAT_STRING] => # тенге
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[5] => Array
(
[CURRENCY] => MDL
[FORMAT] => Array
(
[FORMAT_STRING] => # L
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => B
[HIDE_ZERO] => Y
)
)
[6] => Array
(
[CURRENCY] => RUB
[FORMAT] => Array
(
[FORMAT_STRING] => # руб
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => N
)
)
[7] => Array
(
[CURRENCY] => RUR
[FORMAT] => Array
(
[FORMAT_STRING] => # руб
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 0
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => N
)
)
[8] => Array
(
[CURRENCY] => UAH
[FORMAT] => Array
(
[FORMAT_STRING] => #
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => Y
)
)
[9] => Array
(
[CURRENCY] => USD
[FORMAT] => Array
(
[FORMAT_STRING] => $#
[DEC_POINT] => .
[THOUSANDS_SEP] => ,
[DECIMALS] => 2
[THOUSANDS_VARIANT] => C
[HIDE_ZERO] => N
)
)
[10] => Array
(
[CURRENCY] => UZS
[FORMAT] => Array
(
[FORMAT_STRING] => #
[DEC_POINT] => .
[THOUSANDS_SEP] =>
[DECIMALS] => 2
[THOUSANDS_VARIANT] => S
[HIDE_ZERO] => Y
)
)
)
[CATALOG_QUANTITY] => 0
[CATALOG_SUBSCRIPTION] => N
[LABEL] =>
[LABEL_VALUE] =>
[LABEL_ARRAY_VALUE] => Array
(
)
[SHOW_SLIDER] => 1
[MORE_PHOTO_COUNT] => 1
[CATALOG_TYPE] =>
[SHOW_OFFERS_PROPS] =>
[OFFERS_IBLOCK] => 0
[OFFERS_SELECTED] => 0
[IBLOCK_NAME] => КОНСТРУКЦИИ. ДЕТАЛИ И УЗЛЫ. СК-3
[PREVIEW_IMG] => Array
(
[BIG] => /upload/iblock/03e/03e93b62cf2ed3691effad412897f733/134da5b0520703da0c8139d0f1ee9af7.png
[TUMB] => /upload/resize_cache/iblock/03e/03e93b62cf2ed3691effad412897f733/500_273_1/134da5b0520703da0c8139d0f1ee9af7.png
[TUMBM] => /upload/resize_cache/iblock/03e/03e93b62cf2ed3691effad412897f733/500_60_1/134da5b0520703da0c8139d0f1ee9af7.png
)
[PICS] => Array
(
[0] => Array
(
[IMG] => /upload/iblock/03e/03e93b62cf2ed3691effad412897f733/134da5b0520703da0c8139d0f1ee9af7.png
[ALT] => Состав Серия 1.462.3-17/85 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Рабочие чертежи.
[BIG] => /upload/iblock/03e/03e93b62cf2ed3691effad412897f733/134da5b0520703da0c8139d0f1ee9af7.png
[TUMB] => /upload/resize_cache/iblock/03e/03e93b62cf2ed3691effad412897f733/500_273_1/134da5b0520703da0c8139d0f1ee9af7.png
[TUMBM] => /upload/resize_cache/iblock/03e/03e93b62cf2ed3691effad412897f733/500_60_1/134da5b0520703da0c8139d0f1ee9af7.png
)
[1] => Array
(
[BIG] => /upload/albums/f15/f15d6c31ad0cdf7a8c4df6badf3dc316/89b403efbbbdac2173de0751a5e10216.jpg
[TUMB] => /upload/resize_cache/albums/f15/f15d6c31ad0cdf7a8c4df6badf3dc316/2000_273_1/89b403efbbbdac2173de0751a5e10216.jpg
[TUMBM] => /upload/resize_cache/albums/f15/f15d6c31ad0cdf7a8c4df6badf3dc316/2000_60_1/89b403efbbbdac2173de0751a5e10216.jpg
[NAME] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[ALT] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
)
)
[ALLALBOM] => Array
(
[0] => Array
(
[ID] => 1479245
[~ID] => 1479245
[TIMESTAMP_X] => 14.08.2013 18:16:32
[~TIMESTAMP_X] => 14.08.2013 18:16:32
[TIMESTAMP_X_UNIX] => 1376489792
[~TIMESTAMP_X_UNIX] => 1376489792
[MODIFIED_BY] => 7591
[~MODIFIED_BY] => 7591
[DATE_CREATE] => 12.08.2013 13:34:46
[~DATE_CREATE] => 12.08.2013 13:34:46
[DATE_CREATE_UNIX] => 1376300086
[~DATE_CREATE_UNIX] => 1376300086
[CREATED_BY] => 7591
[~CREATED_BY] => 7591
[IBLOCK_ID] => 109
[~IBLOCK_ID] => 109
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[ACTIVE] => Y
[~ACTIVE] => Y
[ACTIVE_FROM_X] =>
[~ACTIVE_FROM_X] =>
[ACTIVE_FROM] =>
[~ACTIVE_FROM] =>
[ACTIVE_TO] =>
[~ACTIVE_TO] =>
[DATE_ACTIVE_FROM] =>
[~DATE_ACTIVE_FROM] =>
[DATE_ACTIVE_TO] =>
[~DATE_ACTIVE_TO] =>
[SORT] => 500
[~SORT] => 500
[NAME] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[~NAME] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[PREVIEW_PICTURE] =>
[~PREVIEW_PICTURE] =>
[PREVIEW_TEXT] =>
[~PREVIEW_TEXT] =>
[PREVIEW_TEXT_TYPE] => text
[~PREVIEW_TEXT_TYPE] => text
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[DETAIL_TEXT] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[~DETAIL_TEXT] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[DETAIL_TEXT_TYPE] => text
[~DETAIL_TEXT_TYPE] => text
[SEARCHABLE_CONTENT] => ВЫПУСК 1 СТАЛЬНЫЕ РЕШЕТЧАТЫЕ ПРОГОНЫ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОЛЕТОМ 12 М С ПРИМЕНЕНИЕМ ПРОФИЛЕЙ ПО СОКРАЩЕННОМУ СОРТАМЕНТУ МЕТАЛЛОПРОКАТА. ЧЕРТЕЖИ КМ
ВЫПУСК 1 СТАЛЬНЫЕ РЕШЕТЧАТЫЕ ПРОГОНЫ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОЛЕТОМ 12 М С ПРИМЕНЕНИЕМ ПРОФИЛЕЙ ПО СОКРАЩЕННОМУ СОРТАМЕНТУ МЕТАЛЛОПРОКАТА. ЧЕРТЕЖИ КМ
[~SEARCHABLE_CONTENT] => ВЫПУСК 1 СТАЛЬНЫЕ РЕШЕТЧАТЫЕ ПРОГОНЫ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОЛЕТОМ 12 М С ПРИМЕНЕНИЕМ ПРОФИЛЕЙ ПО СОКРАЩЕННОМУ СОРТАМЕНТУ МЕТАЛЛОПРОКАТА. ЧЕРТЕЖИ КМ
ВЫПУСК 1 СТАЛЬНЫЕ РЕШЕТЧАТЫЕ ПРОГОНЫ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОЛЕТОМ 12 М С ПРИМЕНЕНИЕМ ПРОФИЛЕЙ ПО СОКРАЩЕННОМУ СОРТАМЕНТУ МЕТАЛЛОПРОКАТА. ЧЕРТЕЖИ КМ
[WF_STATUS_ID] => 1
[~WF_STATUS_ID] => 1
[WF_PARENT_ELEMENT_ID] =>
[~WF_PARENT_ELEMENT_ID] =>
[WF_LAST_HISTORY_ID] =>
[~WF_LAST_HISTORY_ID] =>
[WF_NEW] =>
[~WF_NEW] =>
[LOCK_STATUS] => green
[~LOCK_STATUS] => green
[WF_LOCKED_BY] =>
[~WF_LOCKED_BY] =>
[WF_DATE_LOCK] =>
[~WF_DATE_LOCK] =>
[WF_COMMENTS] =>
[~WF_COMMENTS] =>
[IN_SECTIONS] => N
[~IN_SECTIONS] => N
[SHOW_COUNTER] => 8
[~SHOW_COUNTER] => 8
[SHOW_COUNTER_START] => 26.07.2022 19:06:09
[~SHOW_COUNTER_START] => 26.07.2022 19:06:09
[SHOW_COUNTER_START_X] => 2022-07-26 19:06:09
[~SHOW_COUNTER_START_X] => 2022-07-26 19:06:09
[CODE] =>
[~CODE] =>
[TAGS] =>
[~TAGS] =>
[XML_ID] => 1479245
[~XML_ID] => 1479245
[EXTERNAL_ID] => 1479245
[~EXTERNAL_ID] => 1479245
[TMP_ID] =>
[~TMP_ID] =>
[USER_NAME] =>
[~USER_NAME] =>
[LOCKED_USER_NAME] =>
[~LOCKED_USER_NAME] =>
[CREATED_USER_NAME] =>
[~CREATED_USER_NAME] =>
[LANG_DIR] => /
[~LANG_DIR] => /
[LID] => kz
[~LID] => kz
[IBLOCK_TYPE_ID] => tipdoc
[~IBLOCK_TYPE_ID] => tipdoc
[IBLOCK_CODE] => albomy
[~IBLOCK_CODE] => albomy
[IBLOCK_NAME] => Альбомы
[~IBLOCK_NAME] => Альбомы
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[DETAIL_PAGE_URL] => /catalog/0/1479245/
[~DETAIL_PAGE_URL] => /catalog/0/1479245/
[LIST_PAGE_URL] => /catalog/
[~LIST_PAGE_URL] => /catalog/
[CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/0/1479245/
[~CANONICAL_PAGE_URL] => https://tipdoc.ru/catalog/0/1479245/
[CREATED_DATE] => 2013.08.12
[~CREATED_DATE] => 2013.08.12
[BP_PUBLISHED] => Y
[~BP_PUBLISHED] => Y
[SORTS] => 0
[PROPERTIES] => Array
(
[doc_file] => Array
(
[ID] => 609
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Подгружаемый документ
[ACTIVE] => Y
[SORT] => 500
[CODE] => doc_file
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => F
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => Y
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[SEARCHABLE] => N
[FILTRABLE] => N
[WITH_DESCRIPTION] => Y
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => N
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => Array
(
[0] => 46153
)
[VALUE] => Array
(
[0] => 21823101
)
[DESCRIPTION] => Array
(
[0] => Серия 1.462.3-17/85 Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
)
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[~VALUE] => Array
(
[0] => 21823101
)
[~DESCRIPTION] => Array
(
[0] => Серия 1.462.3-17/85 Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
)
[~NAME] => Подгружаемый документ
[~DEFAULT_VALUE] =>
)
[project_id] => Array
(
[ID] => 610
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Проект, к которому относится альбом
[ACTIVE] => Y
[SORT] => 500
[CODE] => project_id
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => E
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 64
[SEARCHABLE] => N
[FILTRABLE] => Y
[WITH_DESCRIPTION] => N
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => Y
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => 1479245:610
[VALUE] => 83879
[DESCRIPTION] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[~VALUE] => 83879
[~DESCRIPTION] =>
[~NAME] => Проект, к которому относится альбом
[~DEFAULT_VALUE] =>
)
[serial_number] => Array
(
[ID] => 619
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Порядковый номер в коллекции
[ACTIVE] => Y
[SORT] => 500
[CODE] => serial_number
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => N
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[SEARCHABLE] => N
[FILTRABLE] => N
[WITH_DESCRIPTION] => N
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => Y
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => 1479245:619
[VALUE] => 0
[DESCRIPTION] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[~VALUE] => 0
[~DESCRIPTION] =>
[~NAME] => Порядковый номер в коллекции
[~DEFAULT_VALUE] =>
)
[FORMAT] => Array
(
[ID] => 2822
[TIMESTAMP_X] => 2024-07-20 12:05:09
[IBLOCK_ID] => 109
[NAME] => Формат
[ACTIVE] => Y
[SORT] => 500
[CODE] => FORMAT
[DEFAULT_VALUE] =>
[PROPERTY_TYPE] => L
[ROW_COUNT] => 1
[COL_COUNT] => 30
[LIST_TYPE] => L
[MULTIPLE] => N
[XML_ID] =>
[FILE_TYPE] =>
[MULTIPLE_CNT] => 5
[TMP_ID] =>
[LINK_IBLOCK_ID] => 0
[SEARCHABLE] => Y
[FILTRABLE] => Y
[WITH_DESCRIPTION] => N
[VERSION] => 2
[USER_TYPE] =>
[IS_REQUIRED] => N
[USER_TYPE_SETTINGS] => a:0:{}
[HINT] =>
[PROPERTY_VALUE_ID] => 1479245:2822
[VALUE] => TIF
[DESCRIPTION] =>
[VALUE_ENUM] =>
[VALUE_XML_ID] =>
[VALUE_SORT] =>
[VALUE_ENUM_ID] =>
[~VALUE] =>
[~DESCRIPTION] =>
[~NAME] => Формат
[~DEFAULT_VALUE] =>
)
)
[PHOTO] => Array
(
[0] => Array
(
[BIG] => /upload/albums/f15/f15d6c31ad0cdf7a8c4df6badf3dc316/89b403efbbbdac2173de0751a5e10216.jpg
[TUMB] => /upload/resize_cache/albums/f15/f15d6c31ad0cdf7a8c4df6badf3dc316/2000_273_1/89b403efbbbdac2173de0751a5e10216.jpg
[TUMBM] => /upload/resize_cache/albums/f15/f15d6c31ad0cdf7a8c4df6badf3dc316/2000_60_1/89b403efbbbdac2173de0751a5e10216.jpg
[NAME] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
[ALT] => Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
)
)
)
)
[UNIFORMAT] => Array
(
[0] => TIF
)
)
-->
На данный проект имеется:
Online покупка
Оплата производится через платежный шлюз банка Тинькофф в соответствии с 54-ФЗ
Чертежи в наличии
Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.
информация о проекте
Состав проекта
Ответы на вопросы
Состав проекта

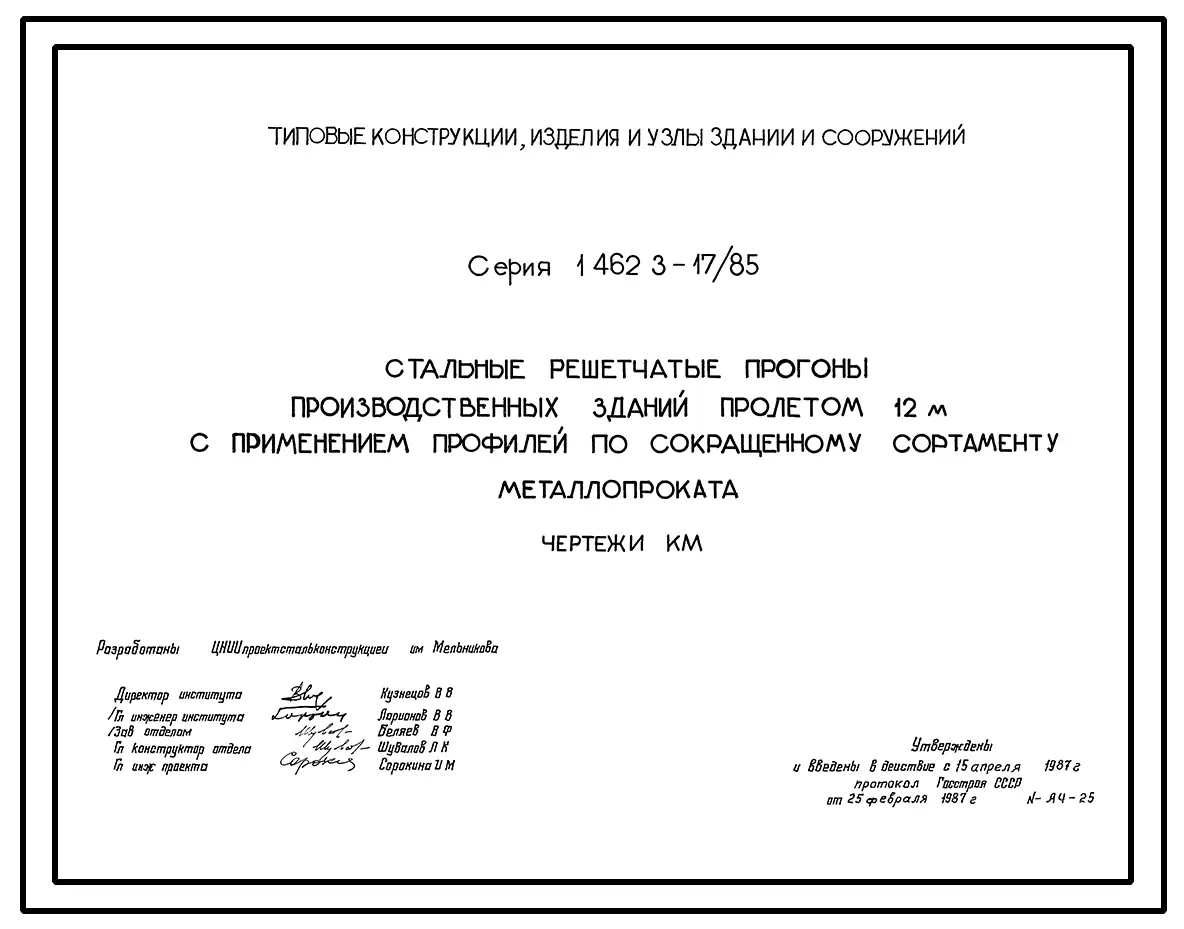

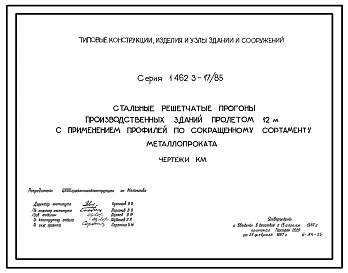

Выпуск 1 Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ
Ответы на часто задаваемые вопросы
Что такое типовой проект ?
Типовой проект - это разновидность строительного проекта , разработанного для многократного применения . Обычно типовой проект соответствует современной стадии "Рабочий проект ". В состав проекта , как правило входят разделы АР, ОВ, ВК,ЭЭ, Сметы и Ведомости потребности в материалах .
Из каких архивов состоит фонд типовых проектов ВЦИС ?
ООО "ВЦИС" с 2000 года осуществлял покупку и оцифровку архивов бывшего Центрального Института типового проектирования и его филиалов. В 2018 году закончен процесс консолидации архивов ЦИТП им. Орджоникидзе, УКРТИППРОЕКТ , СИБТИППРОЕКТ , Уралтиппроект , Минсктиппроект , ЦИТП
Что такое паспорт проекта ?
В нашем архиве более 27 тысяч проектов с документацией и более 120 тысяч паспортов проектов без типовых проектов. Паспорт проекта -это краткое описание типового проекта . Паспорт проекта всегда разрабатывался вместе с проектом и являлся кратким его описанием. Обычно объем паспорта- 1-3 листа , но в каждом конкретном случае размер и содержание паспорта определял разработчик проекта.ONLINE режим покупки . Формат паспорта проекта- PDF. Внимание ! Паспорт проекта не является типовым проектом и не заменяет его .Пример паспорта проекта
Как купить проект или часть проекта в России ?
ООО "ВЦИС" осуществляет продажу типовых проектов, частей типовых проектов и паспортов проектов физическим и юридическим лицам.физических лиц доступна покупка ONLINE через платежные шлюзы банков в соответствии с действующим законодательством. юридических лиц доступна безналичная оплата с расчетного счета организации по выставленному счету . Мы работаем без НДС . Отгрузка осуществляется на электронную почту . Бухгалтерские документы отправляются Почтой России .
Как купить проект или часть проекта в Казахстане ?
ООО "ВЦИС" осуществляет продажу типовых проектов, частей типовых проектов и паспортов проектов физическим и юридическим лицам в Казахстане .внутри Казахстана . Валюта оплаты- Тенге . Отгрузка осуществляется на электронную почту.
Как купить проект или часть проекта в из СНГ или любой страны ?
На данный момент ведутся работы по подключению эквайринга в Казахстане. Оплата будет возможна через банковские карты. Отгрузка осуществляется на электронную почту.
Способ отгрузки
Отгрузка проекта (ов) или частей проектов осуществляется в электронном виде на контактную электронную почту заказчика.
Правовой статус типовых проектов
На текущий момент все типовые проекты имеют статус "Справочный материал для проектирования ". Основанием для привязки проектов являются условия перечисленные в 49 статье Градостроительного Кодекса РФ
Что такое формат TIF ?
Типовой проект в формате TIF - это скан-копия ,сделанная на профессиональном широкоформатном сканере с разрешением не ниже 200 dpi . Практически 95 % скан-копий в нашем архиве сделаны с хранящихся у нас оригиналов на кальках .
Как сделан DWG файл с чертежами ?
Все чертежи в формате DWG начерчены нашими специалистами "руками " в AutoCad 2016 в пространстве листа. Машинный перевод в DWG мы не применяем.
Порядок ответов на запросы
На какие запросы и в какой срок мы отвечаем, а на какие запросы не отвечаем и почему.Мы с удовольствием в течении 20 минут ответим на запрос относительно: Мы оставляем без рассмотрения запросы относительно: Во всем остальном мы очень вежливые и отзывчивые! Пишите и звоните.
