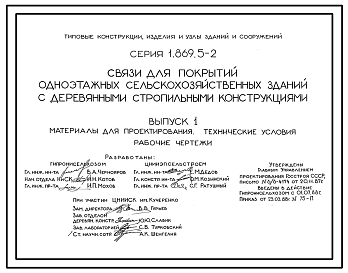

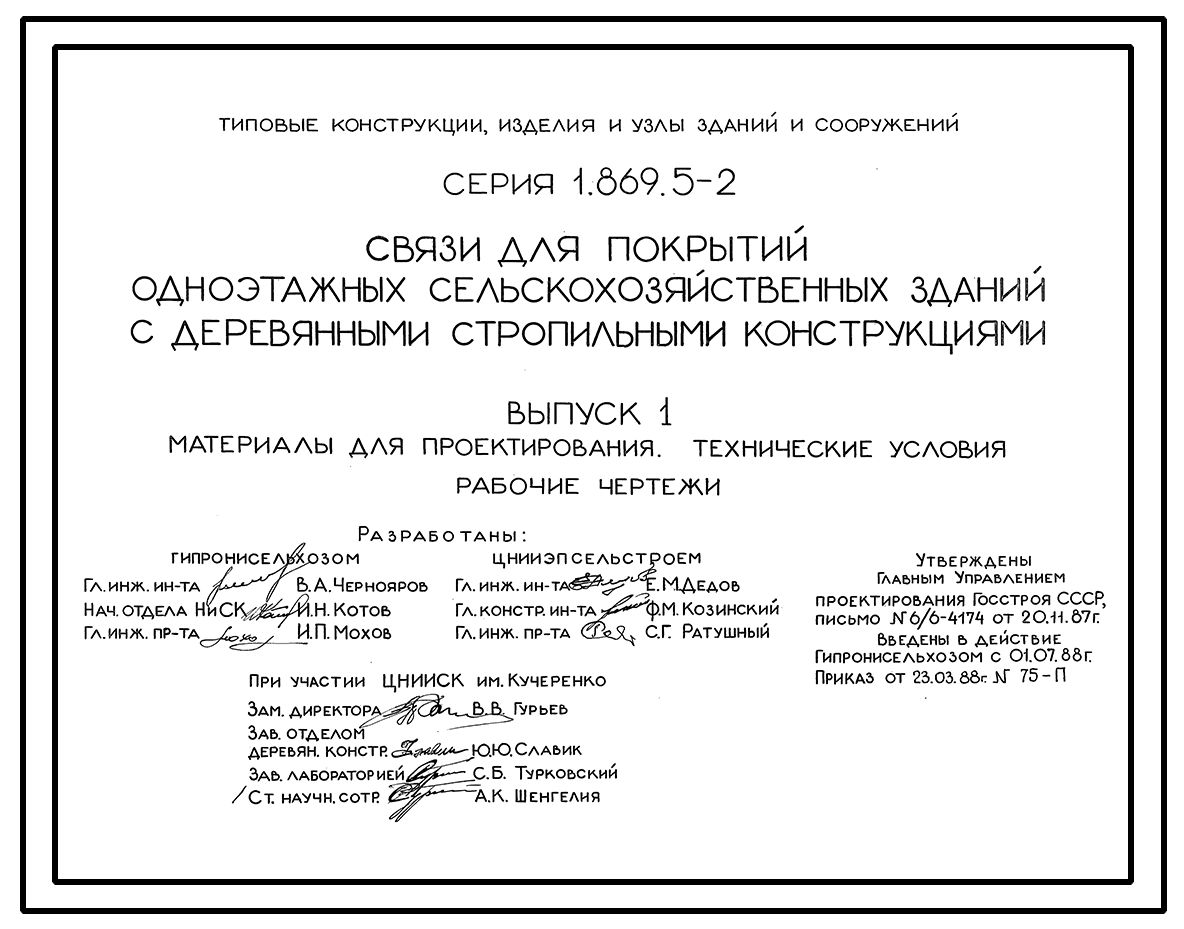

Серия 1.869.5-2 Связи для покрытий одноэтажных сельскохозяйственных зданий с деревянными стропильными конструкциями. Выпуск 1 Материалы для проектирования. Технические условия. Рабочие чертежи
Номер серии
1.869.5-2
Наименование серии
Связи для покрытий одноэтажных сельскохозяйственных зданий с деревянными стропильными конструкциями. Выпуск 1 Материалы для проектирования. Технические условия. Рабочие чертежи
На данный проект имеется
Стоимость чертежей и СКИДКИ
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 до 1200 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)
8(495) 961-25-17 / zakaz@tipdoc.ru
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
В серии представлены рабочие чертежи связей для покрытий зданий шириной от 9 до
Связи приняты из цельной древесины хвойных пород с металлическими наконечниками.
Соединения болтовые.
Марки связей:
СД1-2.12; СД1-4.12; СД2-2.12; СД2-4.12; СД2-6.12; СД3-4.12; СД3-4.16; СД4-4.12; СД4-4.16; СД5-4.12; СД5-4.16; СД6-4.16; СД6-6.16.
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Связи предназначены для обеспечения жесткости и устойчивости покрытий одноэтажных бесфонарных одно- и многопролетных зданий с высотой до низа стропильных конструкций (по крайним рядам колонн при стоечно-балочной схеме каркаса) не более
В номенклатуре указана расчетная несущая способность связи для данной ее длины.
Значение ветрового давления – до 38 кгс/м2 / 0,38 кПа.
Вес снегового покрова – до 150 кгс/м2 / 1,5 кПа.
Расчетная температура наружного воздуха – не ниже минус 40оС.
Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расшифровка марки связи: СД2-4.12.
СД – связь деревянная;
2 – номер типоразмера сечения связи;
4 – количество болтов для крепления наконечника связи;
12 – диаметр болтов для крепления наконечника связи в мм.
