Серия 1.822.1-2/82 Железобетонные рамы для однопролетных сельскохозяйственных зданий с уклоном кровли 1.4. Выпуск 5 Арматурные и закладные изделия для рам прямоугольного сечения пролетом 24 м. Рабочие чертежи

Общие данные

Номер серии

1.822.1-2/82

Наименование серии

Железобетонные рамы для однопролетных сельскохозяйственных зданий с уклоном кровли 1.4. Выпуск 5 Арматурные и закладные изделия для рам прямоугольного сечения пролетом 24 м. Рабочие чертежи

Последующие изменения

1.822.1-2/82
заменен на

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

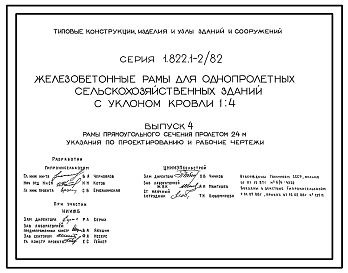

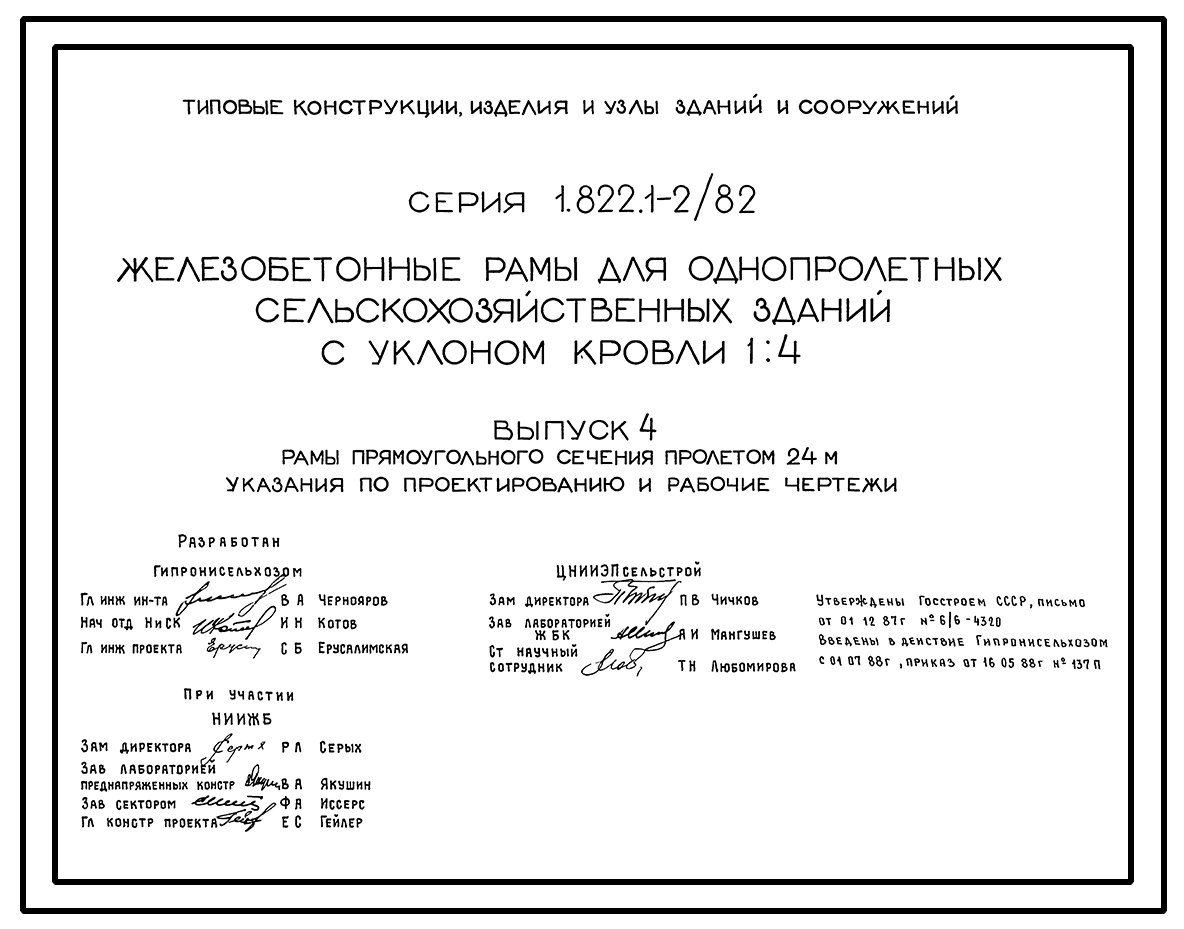

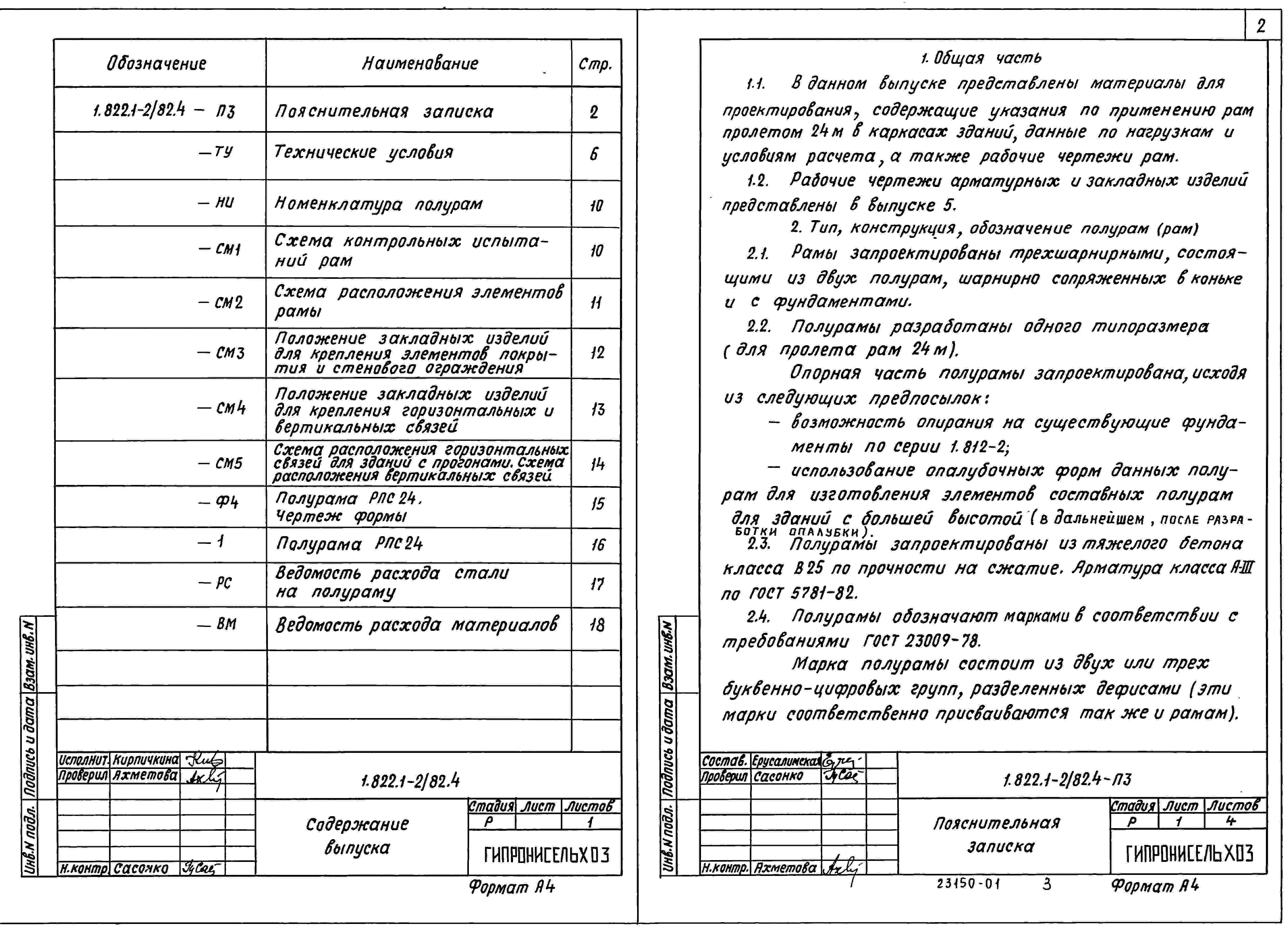

Выпуск 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

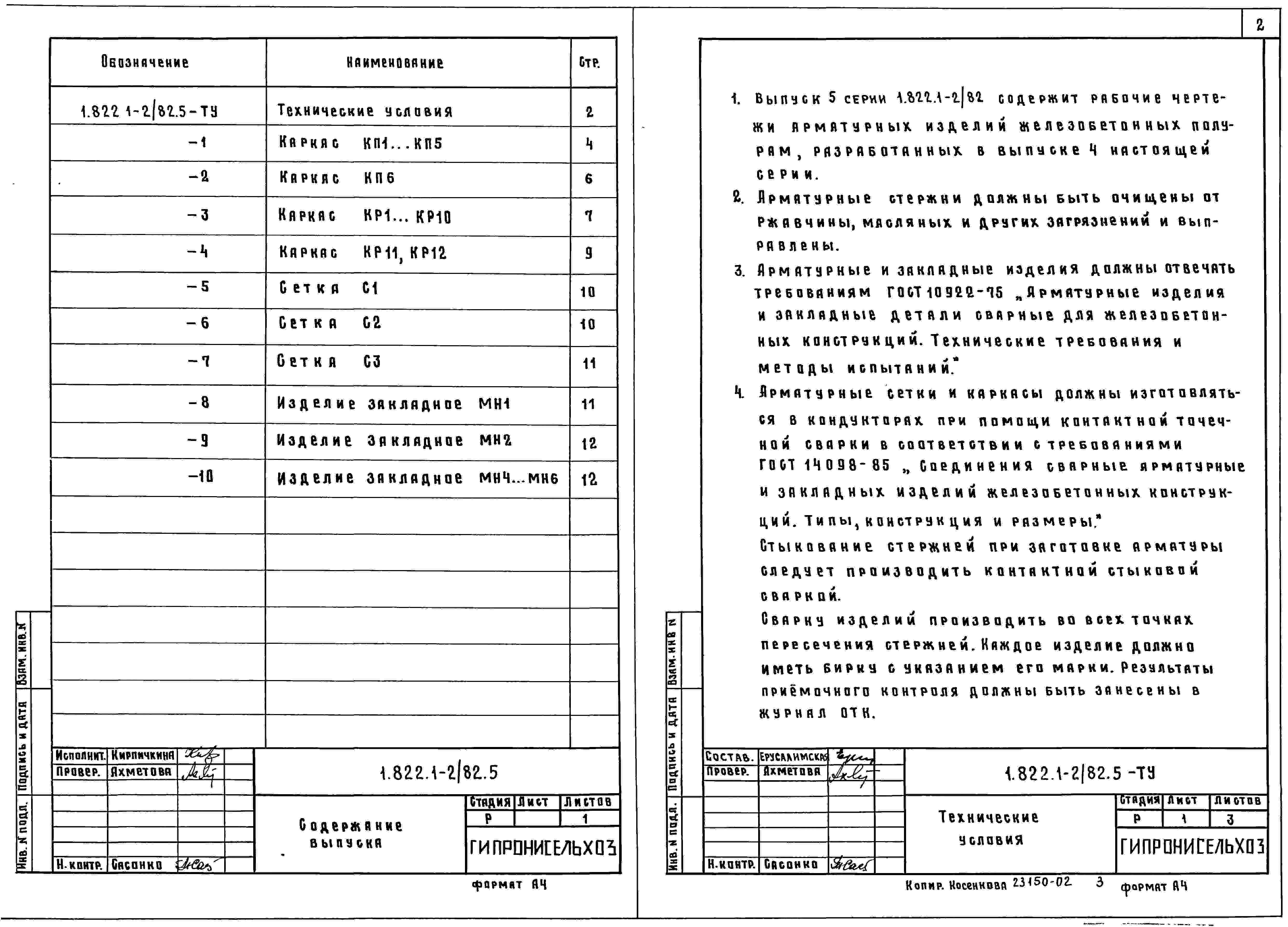

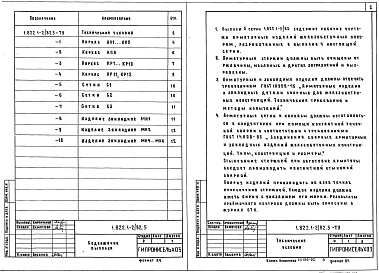

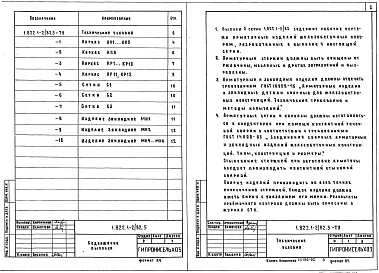

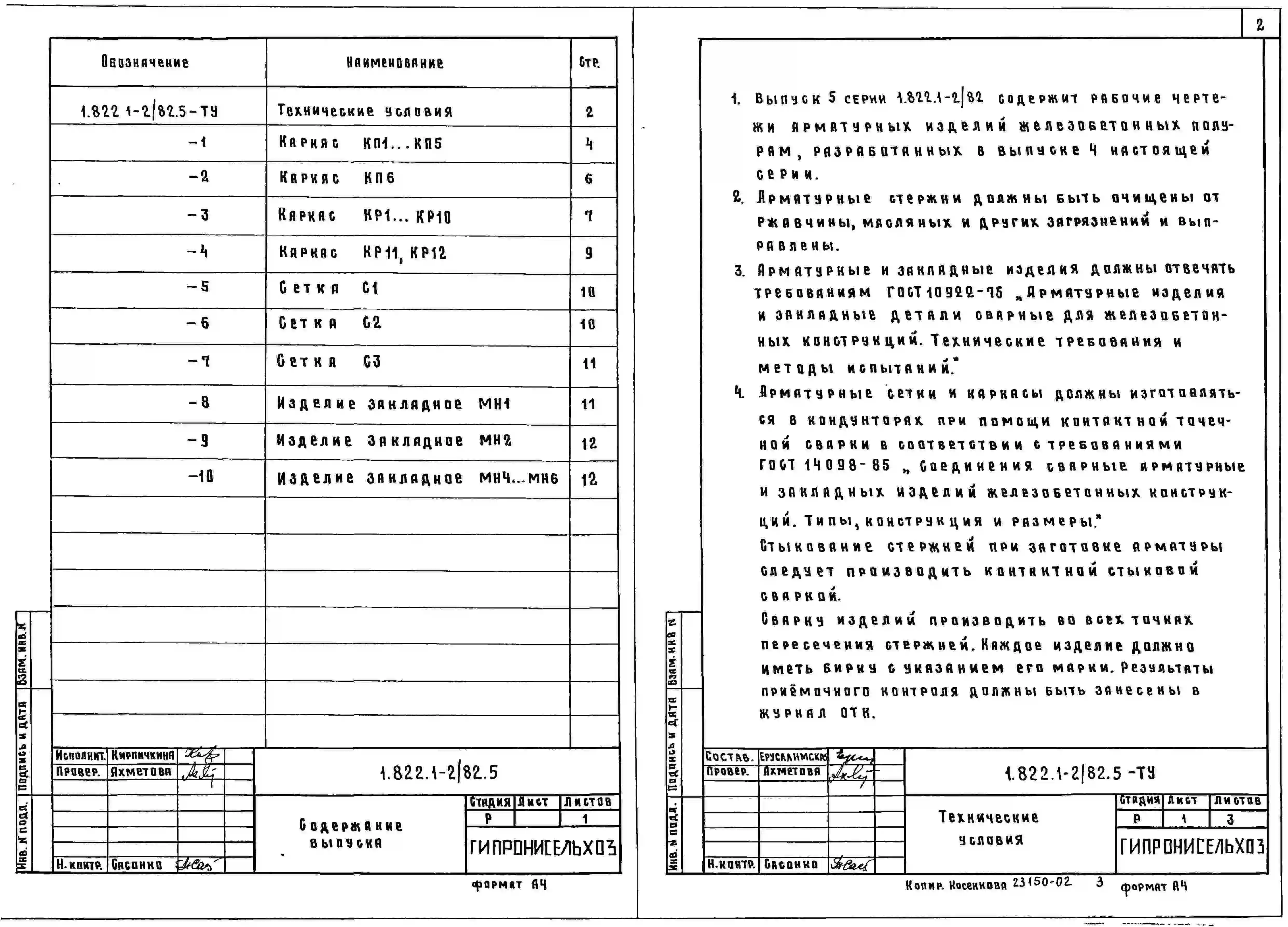

Выпуск 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Бетон тяжелый класса В25.

Продольная арматура – из стали класса А-III диаметром 16–28 мм по ГОСТ 5781-82.

Поперечная – из стали класса А-III по ГОСТ 5781-82.

Полурамы армированы пространственными каркасами.





Марки полурам:

РПС24-1; РПС24-2; РПС24-3; РПС24-4; РПС24-5; РПС24-6.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Рамы запроектированы трехшарнирными и состоят из двух полурам, шарнирно сопряженных в коньке и с фундаментами.

Рамы предназначены для каркасов однопролетных сельскохозяйственных зданий пролетом 24 м с уклоном вентилируемой утепленной кровли 1:4. Рамы могут быть также применены в неотапливаемых зданиях и навесах с кровлей из асбестоцементных волнистых листов, уложенных по прогонам.



Каркас здания состоит из рам, объединенных в пределах температурного отсека железобетонными плитами покрытия и стеновыми панелями или прогонами и связями. Шаг рам 6 м.

Выбор марки рамы (полурамы) по несущей способности следует вести по расчетному значению полезной равномерно распределенной нагрузки.

Несущая способность рамы (полурамы) зависит от площади сечения арматуры.

Предел огнестойкости рам по стойкам – 2 часа, по ригелям – не менее 0,5 часа.



Ветровое давление – 48 кгс/м2 / 0,48 кПа.



Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.



Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.



Температура наружного воздуха – минус 50оС.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия: РПС24-1(2…6).

РПС – вид конструкции – рама прямоугольная сельскохозяйственная;

24 – пролет рамы в м;

1(2…6) – несущая способность.
