Серия 1.822.1-10.93 Железобетонные рамы для однопролетных сельскохозяйственных производственных зданий с уклоном кровли 1.4. Выпуск 2 Арматурные и закладные изделия. Рабочие чертежи

Общие данные

Номер серии

1.822.1-10.93

Наименование серии

Железобетонные рамы для однопролетных сельскохозяйственных производственных зданий с уклоном кровли 1.4. Выпуск 2 Арматурные и закладные изделия. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

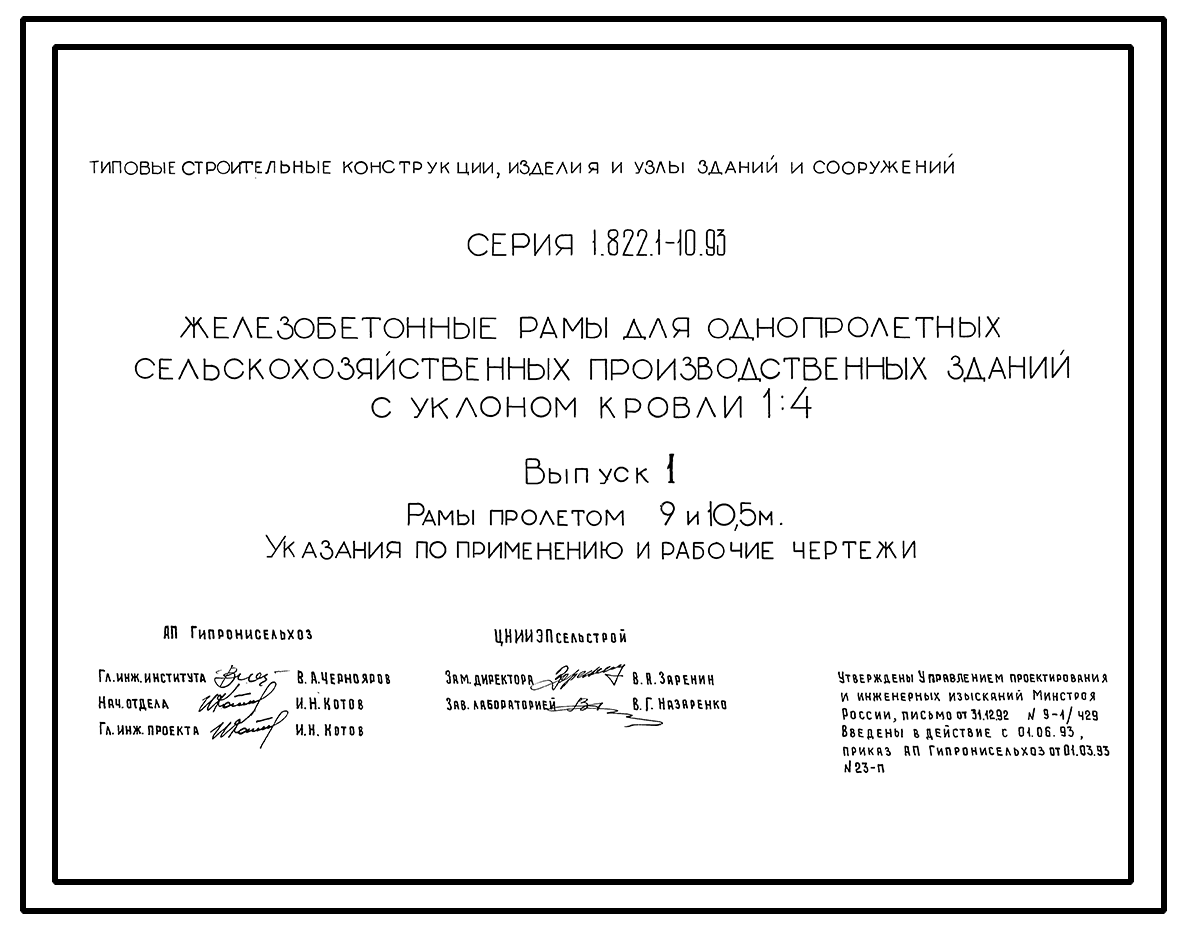

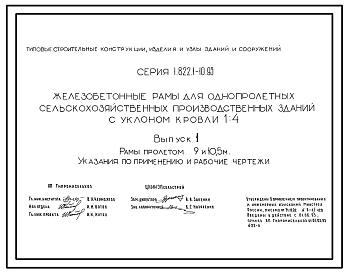

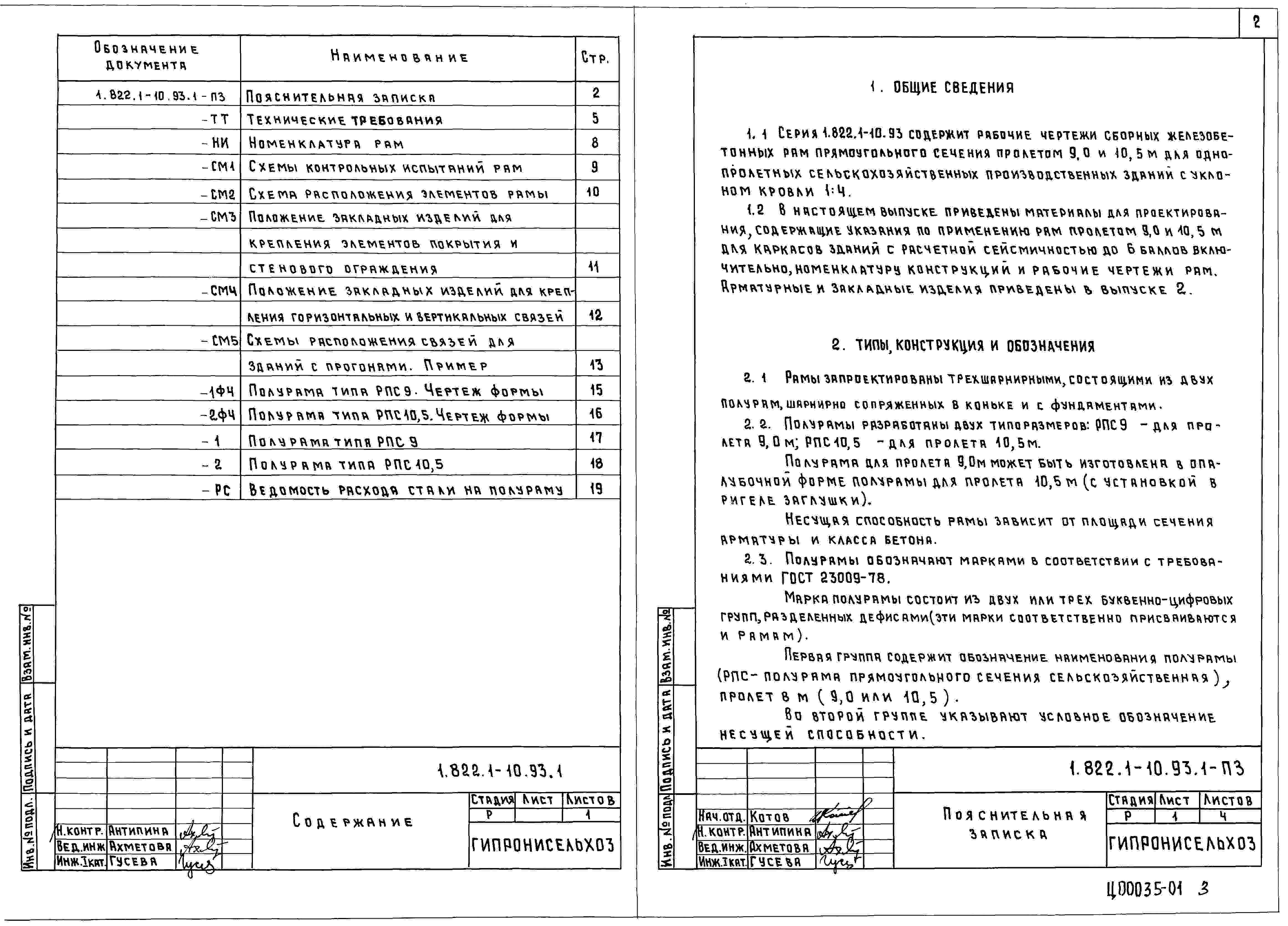

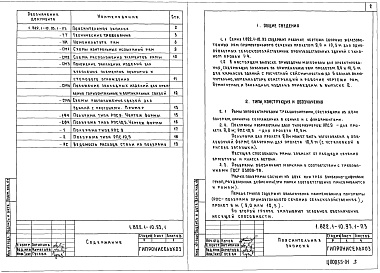

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

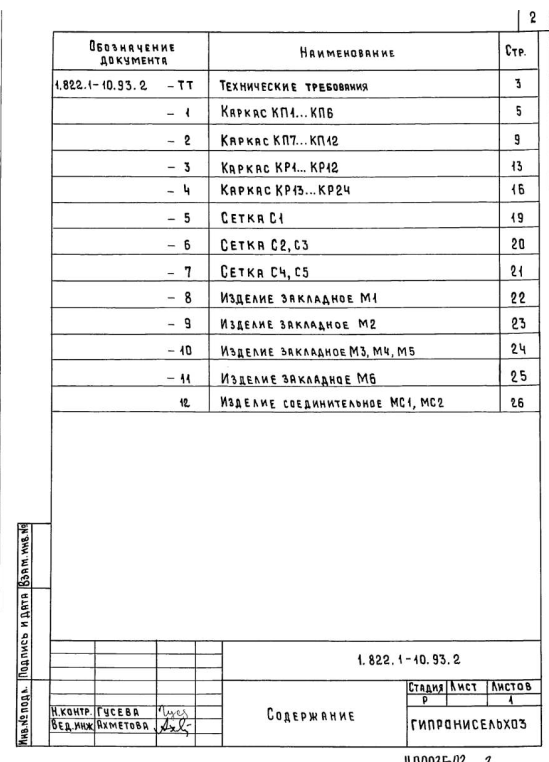

Выпуск 2
Арматурные и закладные изделия. Рабочие чертежи
Новое название альбома:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Бетон тяжелый класса В20.

Продольная арматура – из стали класса А-III, диаметром 14–22 мм ГОСТ 5781-82.

Поперечная – из стали класса Вр-I ГОСТ 6727-80.

Рамы армированы пространственными каркасами.





Марки рам:



РПС 9-1; РПС 9-2; РПС 9-3; РПС 9-4; РПС 9-5; РПС 9-6;

РПС 10,5-1; РПС 10,5-2; РПС 10,5-3; РПС 10,5-4; РПС 10,5-5; РПС 10,5-6.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Рамы предназначены для каркасов однопролетных сельскохозяйственных зданий с уклоном вентилируемой утепленной кровли 1:4; рамы могут быть также применены в неотапливаемых зданиях и навесах с кровлей из асбестоцементных волнистых листов, уложенных по прогонам.



Рамы запроектированы трехшарнирными, состоящими из двух полурам, шарнирно сопряженных в коньке и с фундаментами. Для каждого пролета полурамы имеют по одному типоразмеру; полурама для пролета 9 м может быть изготовлена в опалубочной форме полурамы для пролета 10,5 м (с установкой в ригеле заглушки). Несущая способность рамы зависит от площади сечения арматуры.



Каркас однопролетного здания состоит из рам, объединенных в пределах температурного отсека железобетонными плитами или прогонами и связями.

Шаг рам – 6 м. Максимальная длина температурного отсека 72 м.



Для зданий с прогонами предусмотрены горизонтальные связи, для зданий с прогонами и стенами из легких ограждающих конструкций или навесов предусмотрены горизонтальные и вертикальные связи.



Ветровое давление – 0,48 кПа / 48 кгс/м2.



Вес снегового покрова – 1,5 кПа / 150 кгс/м2.



Расчетная температура наружного воздуха – минус 50оС.



Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия: РПС 9-1(2…6).

РПС – вид конструкции – рама прямоугольная сельскохозяйственная;

9 – пролет рамы в м;

1(2…6) – несущая способность.
