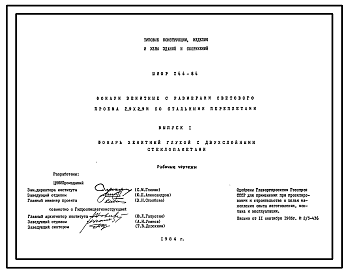

Серия Шифр 144-84 Фонари зенитные с размерами светового проема 2,9х2,9 м со стальными переплетами. Выпуск 1 Фонарь зенитный глухой с двухслойными стеклопакетами. Рабочие чертежи

Общие данные

Главная >> Конструкции, изделия и узлы зданий >> Несущие конструкции одноэтажных зданий >> Фонари >> Зенитные

Номер серии

144-84

Наименование серии

Фонари зенитные с размерами светового проема 2,9х2,9 м со стальными переплетами. Выпуск 1 Фонарь зенитный глухой с двухслойными стеклопакетами. Рабочие чертежи

На данный проект имеется

Документация в электронном виде

Чертежи

формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

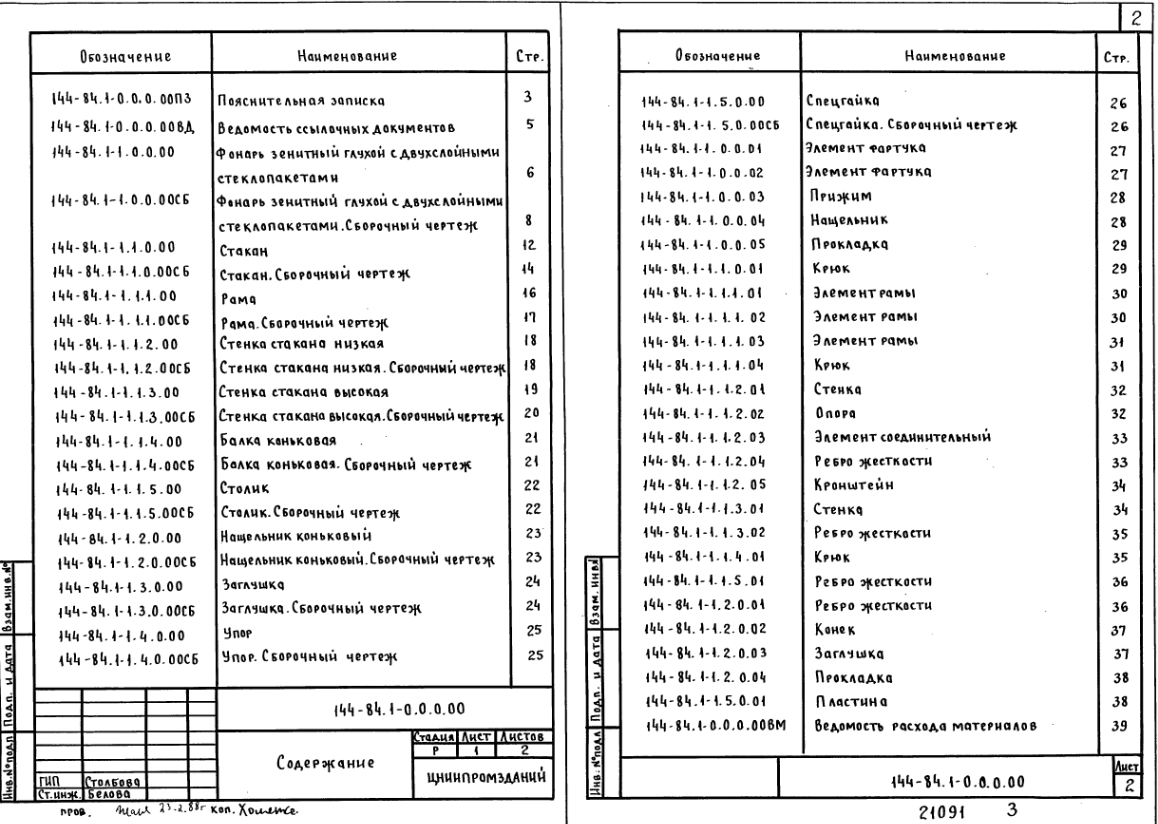

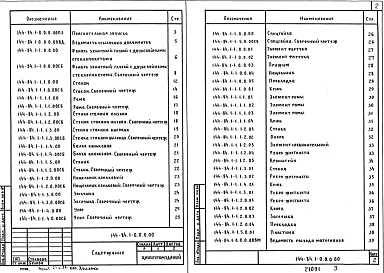

Состав проекта

Выпуск 1 Фонарь зенитный глухой с двухслойными стеклопакетами. Рабочие чертежи

Объем проектных материалов, приведенных к формату А4, – 80 форматок.

Практически 95% проектов рассчитаны в ценах 1984 года. Возможен примерный перевод по коэффициентам. Для расчета необходимо купить паспорт проекта и произвести пересчет в текущие цены

Мы предоставляем расчет - «Справка о сметной стоимости объекта капитального строительства»

Стоимость данной услуги - 1200 руб.

Заявка

на предоставление справки о сметной стоимости объекта капитального строительства

*Регион

Выберите страну

*Месяц, на который нужно рассчитать сметную стоимость

Выберите месяц

*Имя

Введите Ваше имя

*Фамилия

Введите Вашу фамилию

*Наименование предприятия

Введите наименование предприятия

*Телефон

Введите номер телефона

*E-mail

Введите контактный email

*Способ оплаты

Выберите способ оплаты

Связаться со мной по телефону после обработки заявки

*Поля обязательные для заполнения

Описание проекта

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В выпуске разработаны рабочие чертежи двускатного глухого зенитного фонаря комплектной поставки с двухслойным остеклением с размерами светового проема 2900х2900 мм.

Зенитный фонарь состоит из следующих основных изделий полной заводской готовности: стакана, стеклопакетов, упоров, нащельников, прижимов и фартука, сборка которых выполняется на кровле.

Остекление фонаря предусмотрено двухслойными стеклопакетами, выполненными из оконного стекла толщиной 6 мм.

Стакан состоит из следующих основных элементов: стенок, рам, балки коньковой, столиков, сеток защитных и утеплителя.

Стакан собирается на заводе-изготовителе и поставляется на строительство в собранном виде.

Стенки стакана выполняются из листовой стали толщиной 3 мм. Балка коньковая из двутавра № 12. Столики запроектированы из гнутых уголков и листовой стали. Соединение стенок между собой выполняется с помощью болтов, а столиков с балкой коньковой и столиков со стенками стаканов с помощью болтов и сварки. Балка коньковая дополнительно крепится к стенкам стакана через промежуточные уголки с помощью сварки. Рамы стакана запроектированы из гнутых уголков и швеллеров и крепятся к стакану с помощью сварки. Стенки стакана утепляются минераловатными плитами толщиной 60 мм.

УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Зенитный фонарь предназначен для устройства естественного освещения производственных помещений с сухим и нормальным температурно-влажностным режимом при избыточных тепловыделениях не более 25 Вт/м³ (20 ккал/м³*ч) и содержании в воздушной среде пыли, копоти и других аэрозолей не более 10 мг/м³.

Зенитный фонарь предусмотрен для установки в покрытиях с применением стального профилированного настила.

Скоростной напор ветра – 55 кгс/м² / 0,54 кПа.

Расчетная температура наружного воздуха – ниже минус 30^оС.

Вес снегового покрова – 150 кгс/м² / 1,47 кПа.

Степень агрессивности среды – неагрессивная или слабоагрессивная.
