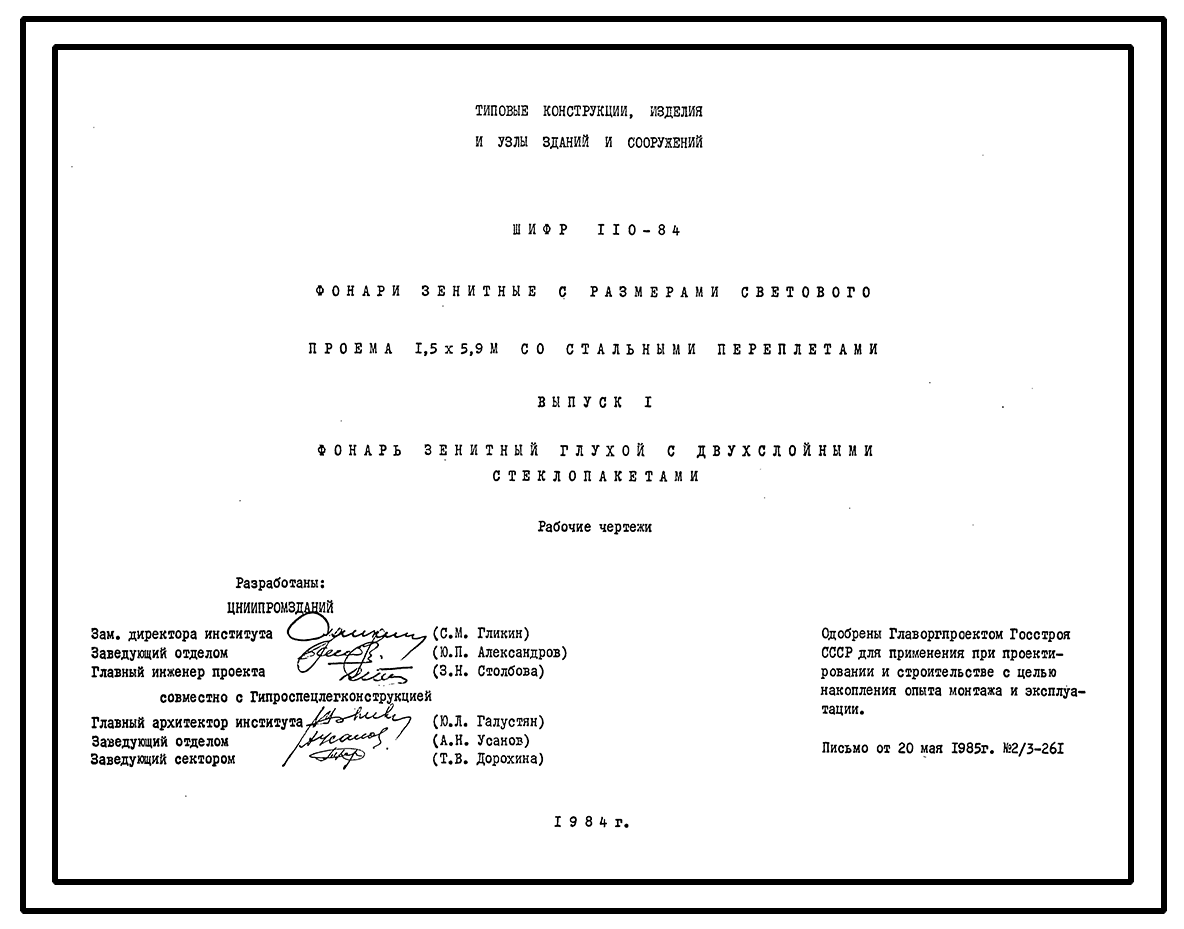

Серия Шифр 110-84 Фонари зенитные с размерами светового проема 1,5х5,9 м со стальными переплетами. Выпуск 1 Фонарь зенитный глухой с двухслойными стеклопакетами. Рабочие чертежи

Серия Шифр 110-84
Фонари зенитные с размерами светового проема 1,5х5,9 м со стальными переплетами. Выпуск 1 Фонарь зенитный глухой с двухслойными стеклопакетами. Рабочие чертежи
информация о проекте
Ответы на вопросы

информация о проекте



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



В выпуске разработаны рабочие чертежи односкатного глухого зенитного фонаря комплектной поставки с двухслойным остеклением с размерами проема 1350х5900 мм по верху и 1500х5900 мм по низу фонаря.

Зенитный фонарь состоит из следующих основных изделий полной заводской готовности: стакана, стеклопакетов, упора, нащельников, прижимов и фартука, сборка которых выполняется на кровле.

Остекление фонаря предусмотрено двухслойными стеклопакетами, выполненными из оконного стекла толщиной 6 мм.



Стакан состоит из следующих основных элементов: стенок, рамы, распорок, сетки защитной и утеплителя.

Стакан собирается на заводе-изготовителе и поставляется на строительство в собранном виде.

Стенки стакана выполняются из листовой стали толщиной 3 мм. Распорки стакана запроектированы из стальных водогазопроводных труб. Соединение стенок между собой и распорок со стенками выполняется с помощью болтов.



Рама стакана запроектирована сварной из гнутых швеллеров. Рама устанавливается на стенки и крепится к ним с помощью сварки.

Стенки стакана утепляются минераловатными плитами толщиной 60 мм.

Упор и прижимы выполняются из гнутых неравнополочных уголков, а нащельники – из гнутых швеллеров.

Фартук зенитного фонаря изготавливается из асбестоцементных плоских листов толщиной 6 мм.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Зенитный фонарь предназначен для устройства естественного освещения производственных помещений с сухим и нормальным температурно-влажностным режимом при избыточных тепловыделениях не более 25 Вт/м3 (20 ккал/м3*ч) и содержании в воздушной среде пыли, копоти и других аэрозолей не более 10 мг/м3.

Зенитный фонарь предусмотрен для установки в покрытиях с применением железобетонных плит или стального профилированного настила.



Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.



Расчетная температура наружного воздуха (средняя температура наиболее холодной пятидневки) – не ниже минус 30оС.



Сейсмичность – несейсмические районы.



Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.



Степень агрессивности среды – неагрессивная или слабоагрессивная.

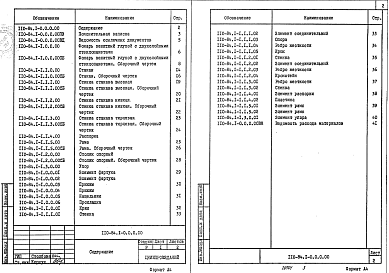

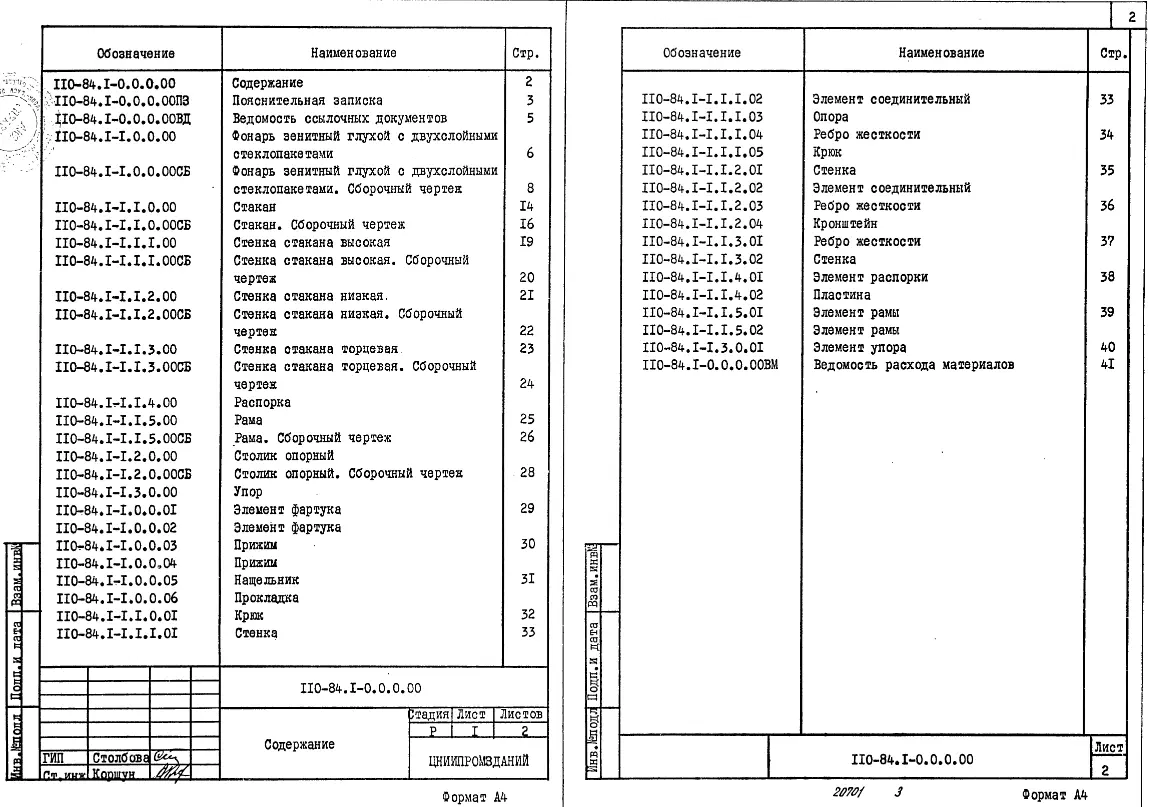

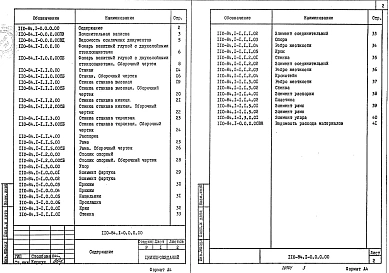

Выпуск 1. Фонарь зенитный глухой с двухслойными стеклопакетами. Рабочие чертежи.



Объем проектных материалов, приведенных к формату А4, – 84 форматки.
